1 Curso de Sistemas de Telefonía
TELEFONÍA BÁSICA Curso de Sistemas de Telefonía

2 REDES DE TELEFONÍA

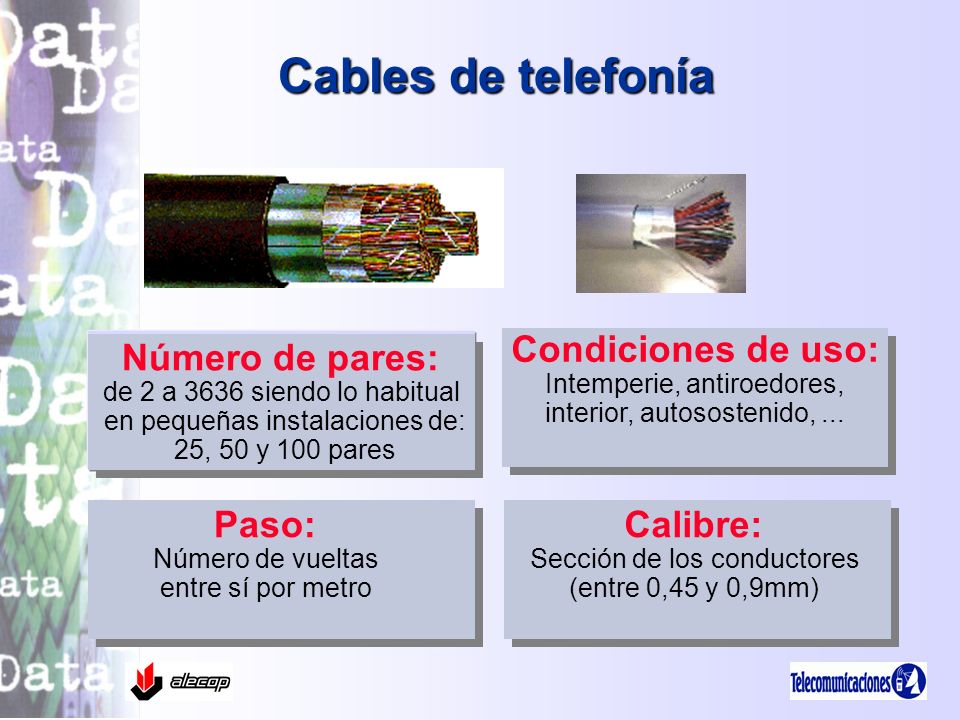

3 Cables de telefonía Condiciones de uso: Número de pares: Paso:
Intemperie, antiroedores, interior, autosostenido, ... Número de pares: de 2 a 3636 siendo lo habitual en pequeñas instalaciones de: 25, 50 y 100 pares Paso: Número de vueltas entre sí por metro Calibre: Sección de los conductores (entre 0,45 y 0,9mm)

4 Código de colores (25p-interfono)

5 Procedimientos de montaje

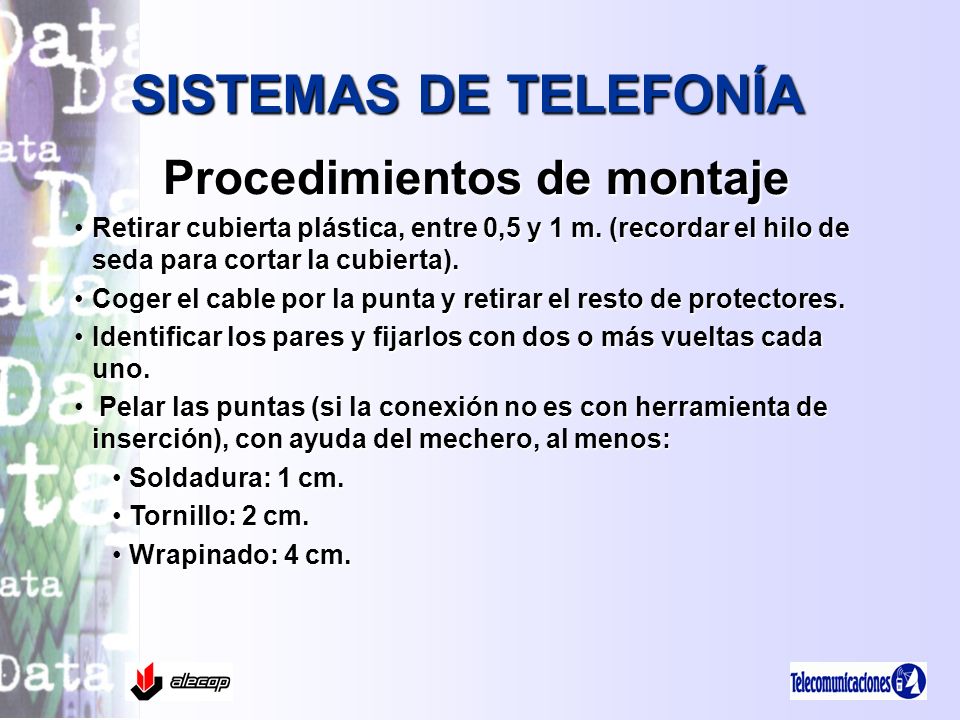

SISTEMAS DE TELEFONÍA Procedimientos de montaje Retirar cubierta plástica, entre 0,5 y 1 m. (recordar el hilo de seda para cortar la cubierta). Coger el cable por la punta y retirar el resto de protectores. Identificar los pares y fijarlos con dos o más vueltas cada uno. Pelar las puntas (si la conexión no es con herramienta de inserción), con ayuda del mechero, al menos: Soldadura: 1 cm. Tornillo: 2 cm. Wrapinado: 4 cm.

6 Regletas de conexión Regleta Krone de paso
Regleta Krone de corte y prueba Regleta Krone combinada inserción - tornillo

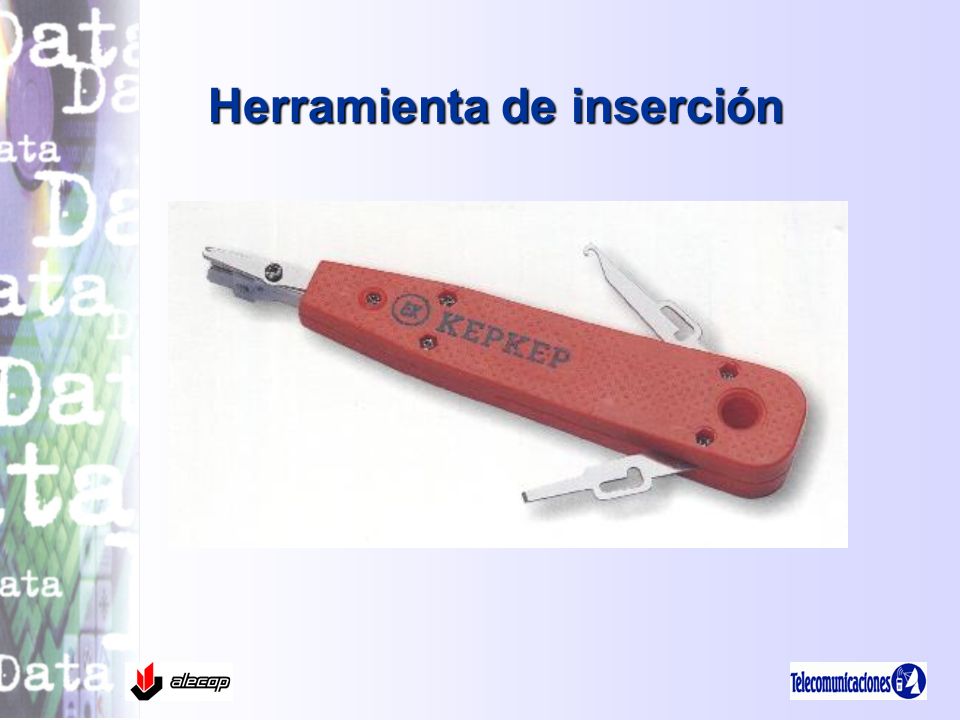

7 Herramienta de inserción

8 Distribución de los pares en los repartidores
Distinguir en los repartidores al menos las siguientes zonas: Líneas de entrada. Líneas clásicas. Accesos básicos RDSI (T0). Extensiones Clásicas. Específicas. Buses RDSI (S0). Servicios suplementarios (especiales): Configuración, portero automático, música externa, …

9 Conexionado de rosetas (hembras RJ)
Si la instalación se integra en un sistema de cableado estructurado siempre se trabajará en RJ45. Si la instalación no es en cableado estructurado: En telefonía clásica se utilizan conectores RJ11, en estos se conectarán los dos hilos centrales (3 y 4 del RJ11). En telefonía específica de la central privada se utilizarán los centrales, generalmente para voz. Los dos pares siguientes (2-5 y 1-6 se conectarán según las instrucciones de la centralita en concreto, teniendo especial cuidado en respetar la polaridad que ésta indique.

10 Comunicación a dos hilos
Orígenes del teléfono. Altavoz Micro Micro

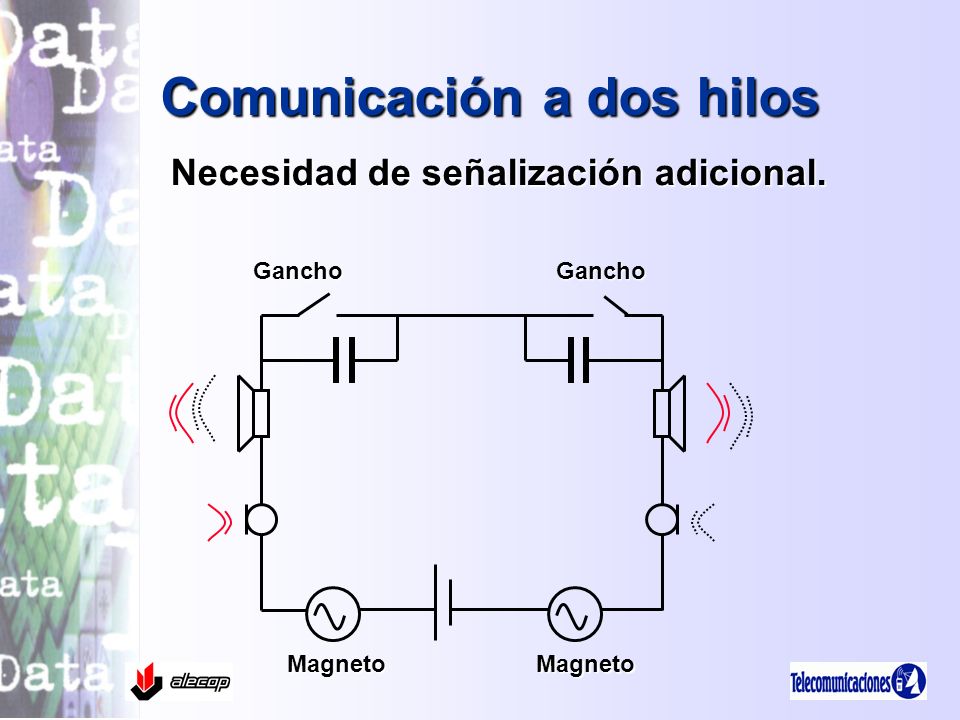

11 Comunicación a dos hilos Necesidad de señalización adicional.
Gancho Gancho Magneto Magneto

12 Comunicación a dos hilos
Necesidad de señalización adicional. Conector jack telefónico Gancho Gancho Luz indicadora de descuelgue Magneto Magneto

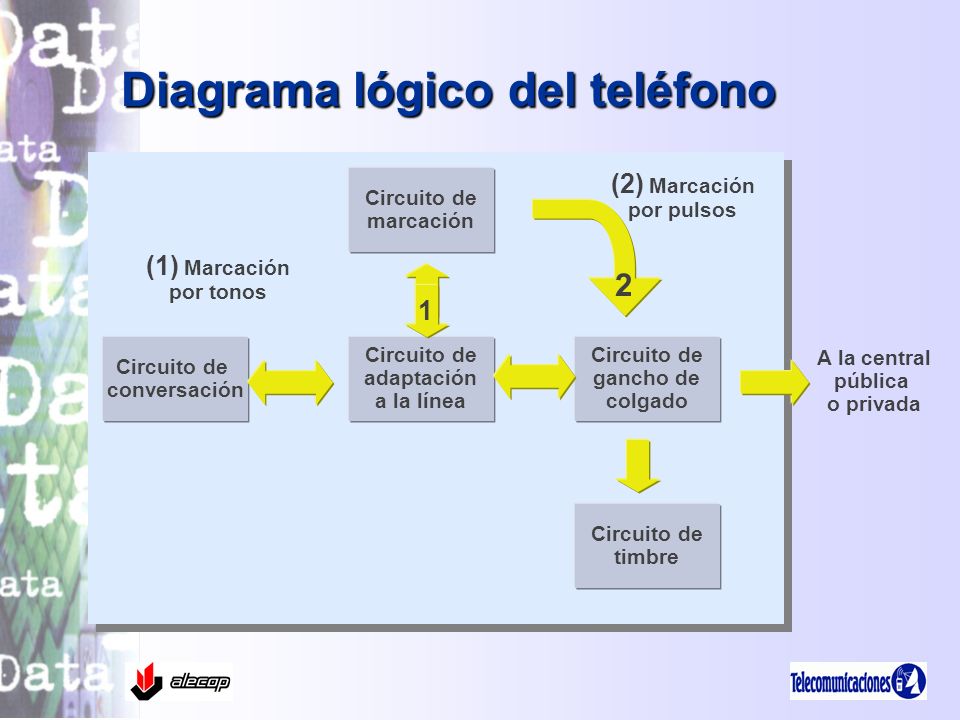

13 Diagrama lógico del teléfono
Circuito de marcación (2) Marcación por pulsos (1) Marcación por tonos 2 1 Circuito de conversación Circuito de adaptación a la línea Circuito de gancho de colgado A la central pública o privada Circuito de timbre

14 Señalización en telefonía básica
Tensión de línea: 48 V CC (algunas PBX 24 VCC Tensión de llamada: Entre 60 y 100 V CA (75 V nominal), entre 25 y 60 Hz Resistencia de descolgado: Menor de 2K2 ohmios Tono de invitación a marcar: Continuo de 400 Hz Tono de comunicando: Discontinuo de 400 Hz Tono de inaccesible: Irregular de 400 Hz o tres tonos en frecuencia ascendente.

15 Diagrama lógico de una centralita
Circuitos líneas Matriz de conmutación Circuitos Extensiones Líneas A los teléfonos Control Generador de tonos Red eléctrica Fuente de alimentación Baterías

16 de infraestructura en la
SISTEMAS DE TELEFONÍA Instalación Duradera Centralizada Altamente automatizada Permite el acceso Servicios No suponen aumento de infraestructura en la la mayoría de los casos.
