ABS Estación elevadora con dos bombas Sanimat 1002

Presentación del tema: "ABS Estación elevadora con dos bombas Sanimat 1002"— Transcripción de la presentación:

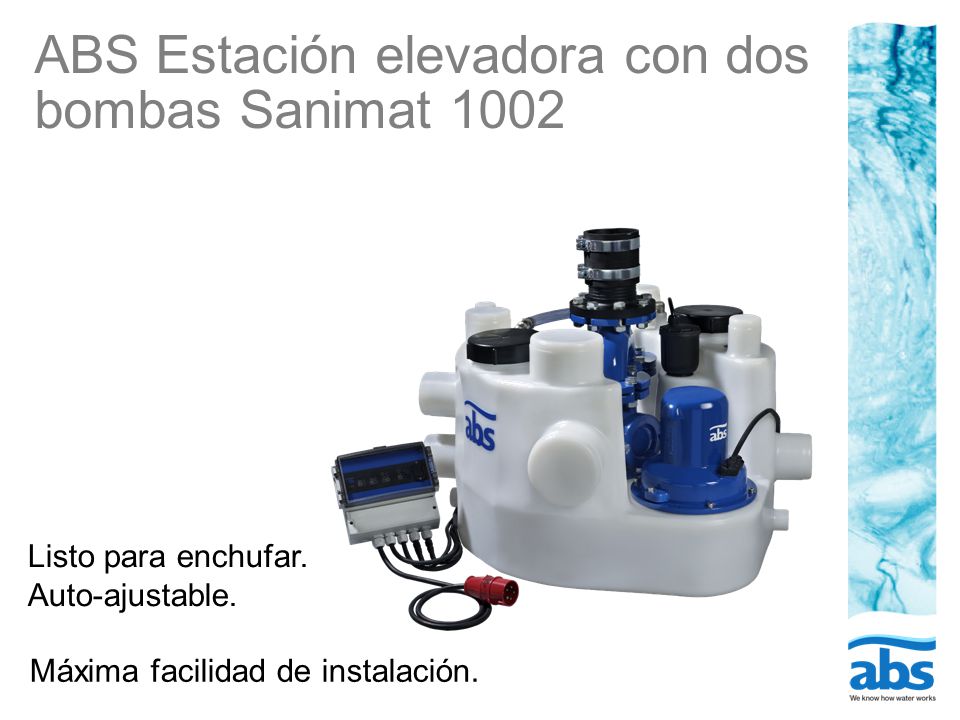

1 ABS Estación elevadora con dos bombas Sanimat 1002
Listo para enchufar. Auto-ajustable. Máxima facilidad de instalación.

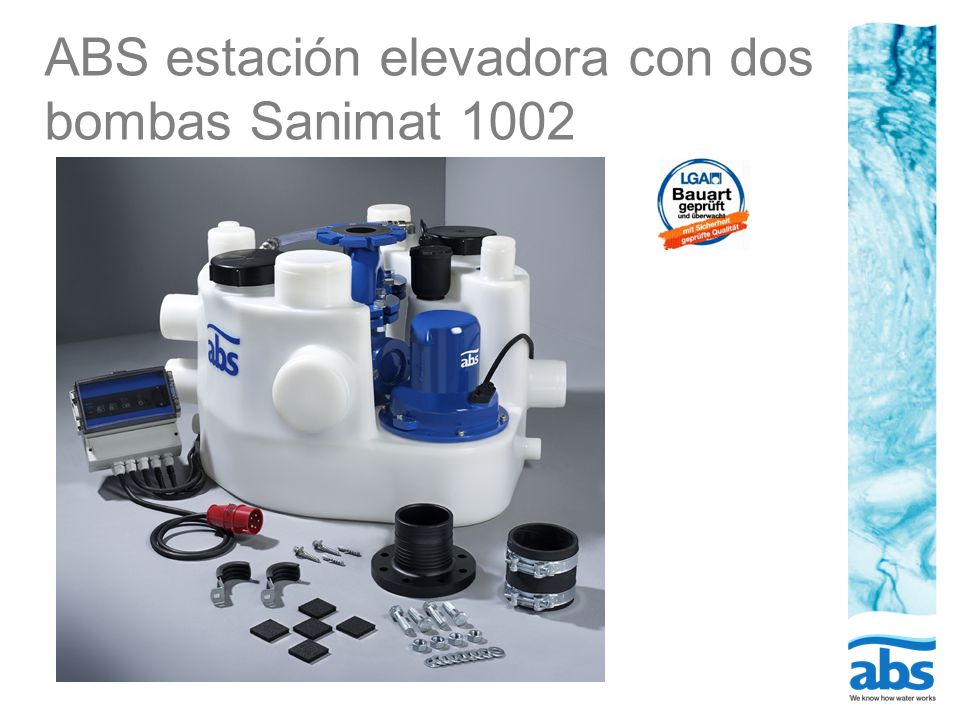

2 ABS estación elevadora con dos bombas Sanimat 1002

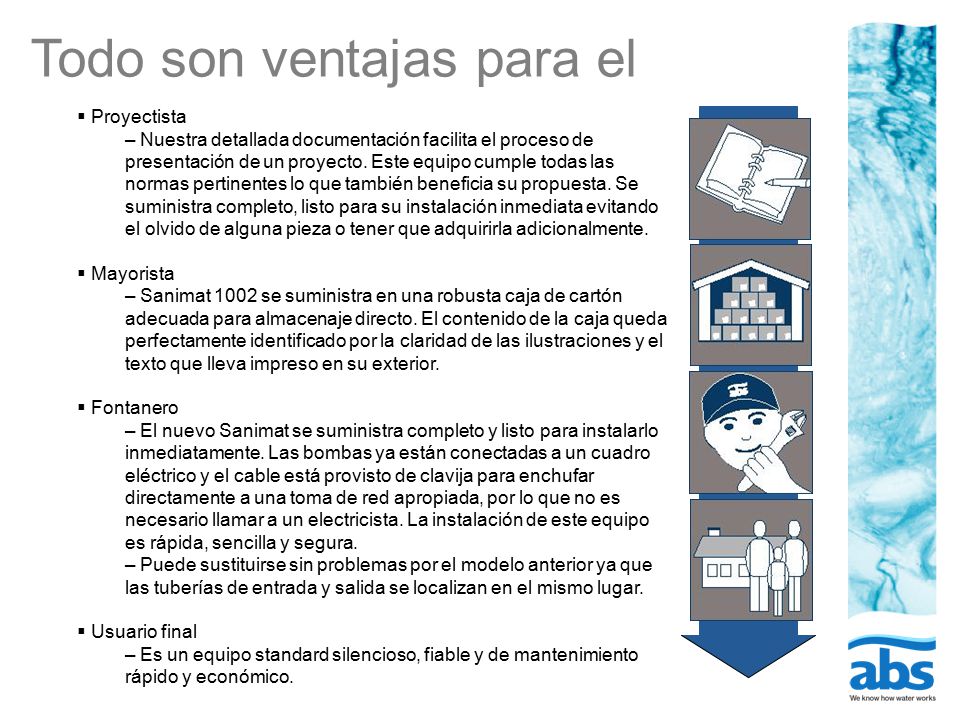

3 Todo son ventajas para el
Proyectista Nuestra detallada documentación facilita el proceso de presentación de un proyecto. Este equipo cumple todas las normas pertinentes lo que también beneficia su propuesta. Se suministra completo, listo para su instalación inmediata evitando el olvido de alguna pieza o tener que adquirirla adicionalmente. Mayorista Sanimat 1002 se suministra en una robusta caja de cartón adecuada para almacenaje directo. El contenido de la caja queda perfectamente identificado por la claridad de las ilustraciones y el texto que lleva impreso en su exterior. Fontanero El nuevo Sanimat se suministra completo y listo para instalarlo inmediatamente. Las bombas ya están conectadas a un cuadro eléctrico y el cable está provisto de clavija para enchufar directamente a una toma de red apropiada, por lo que no es necesario llamar a un electricista. La instalación de este equipo es rápida, sencilla y segura. Puede sustituirse sin problemas por el modelo anterior ya que las tuberías de entrada y salida se localizan en el mismo lugar. Usuario final Es un equipo standard silencioso, fiable y de mantenimiento rápido y económico.

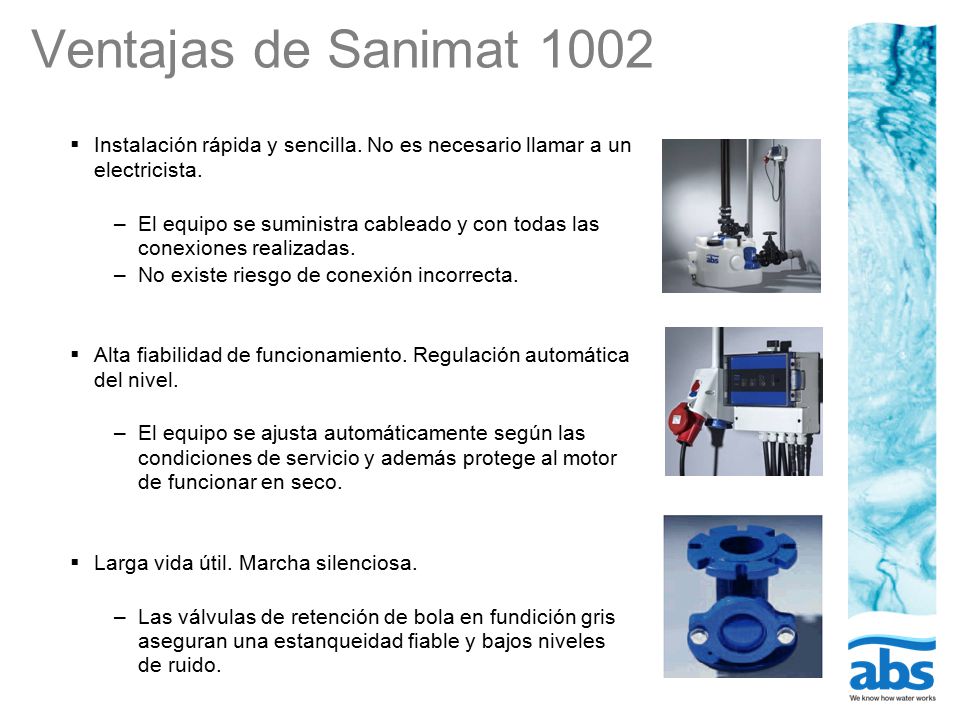

4 Ventajas de Sanimat 1002 Instalación rápida y sencilla. No es necesario llamar a un electricista. El equipo se suministra cableado y con todas las conexiones realizadas. No existe riesgo de conexión incorrecta. Alta fiabilidad de funcionamiento. Regulación automática del nivel. El equipo se ajusta automáticamente según las condiciones de servicio y además protege al motor de funcionar en seco. Larga vida útil. Marcha silenciosa. Las válvulas de retención de bola en fundición gris aseguran una estanqueidad fiable y bajos niveles de ruido.

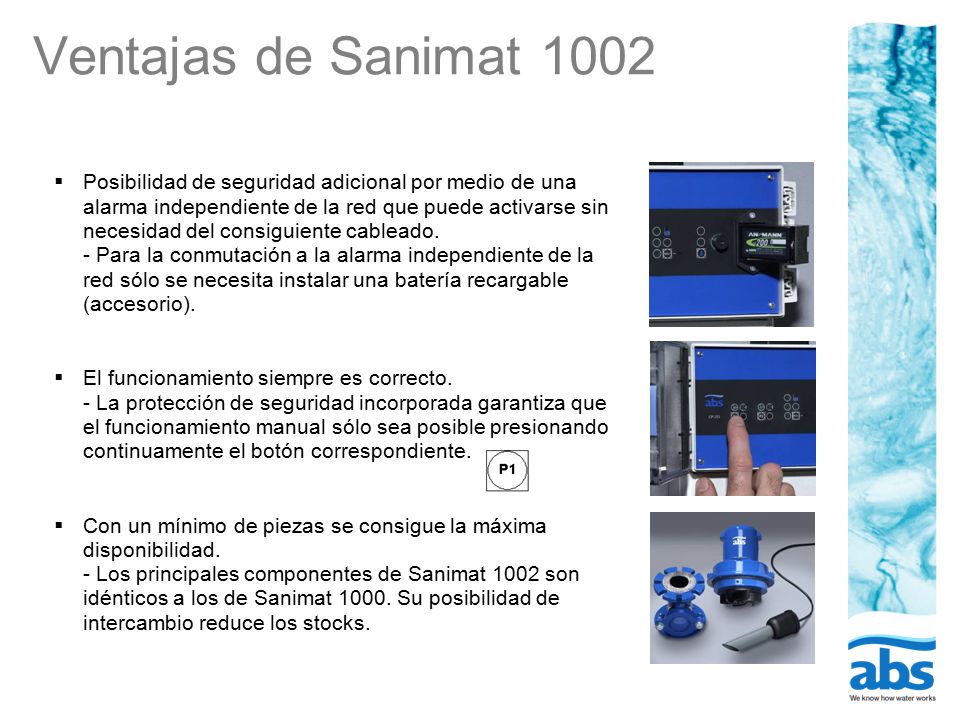

5 Ventajas de Sanimat 1002 Posibilidad de seguridad adicional por medio de una alarma independiente de la red que puede activarse sin necesidad del consiguiente cableado Para la conmutación a la alarma independiente de la red sólo se necesita instalar una batería recargable (accesorio). El funcionamiento siempre es correcto La protección de seguridad incorporada garantiza que el funcionamiento manual sólo sea posible presionando continuamente el botón correspondiente. Con un mínimo de piezas se consigue la máxima disponibilidad Los principales componentes de Sanimat 1002 son idénticos a los de Sanimat Su posibilidad de intercambio reduce los stocks.

6 Características destacables
Equipo listo para enchufar con clavija CETAC con facilidad de cambio en la secuencia de fases. Depósito con 2 sensores de nivel por presión con dispositivos distintos para el nivel de entrada y para la alarma de nivel alto. Entradas a 3 alturas (180, 220 y 340 mm) que se seleccionan pulsando el botón correspondiente. Mantenimiento sencillo gracias a la fácil retirada del alojamiento del motor. Ventilación fiable de la voluta. Anclajes externos de fijación al suelo que previenen de flotación u otros movimientos del depósito. Pueden atornillarse al suelo una vez el depósito esté colocado en su posición definitiva. Vigilancia electrónica de la temperatura y de sobre-intensidad en el estator. Alarma integrada de conexión a red (óptica y acústica), y terminales de señalización de avería sin tensión. Conexión disponible para señalización externa de alarma.

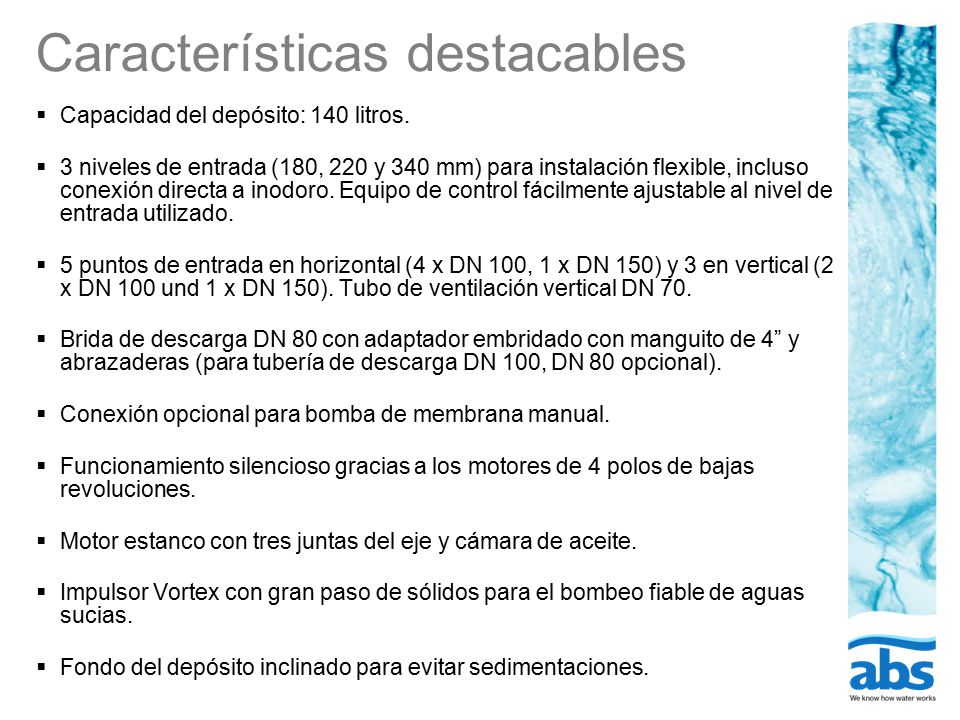

7 Características destacables
Capacidad del depósito: 140 litros. 3 niveles de entrada (180, 220 y 340 mm) para instalación flexible, incluso conexión directa a inodoro. Equipo de control fácilmente ajustable al nivel de entrada utilizado. 5 puntos de entrada en horizontal (4 x DN 100, 1 x DN 150) y 3 en vertical (2 x DN 100 und 1 x DN 150). Tubo de ventilación vertical DN 70. Brida de descarga DN 80 con adaptador embridado con manguito de 4” y abrazaderas (para tubería de descarga DN 100, DN 80 opcional). Conexión opcional para bomba de membrana manual. Funcionamiento silencioso gracias a los motores de 4 polos de bajas revoluciones. Motor estanco con tres juntas del eje y cámara de aceite. Impulsor Vortex con gran paso de sólidos para el bombeo fiable de aguas sucias. Fondo del depósito inclinado para evitar sedimentaciones.

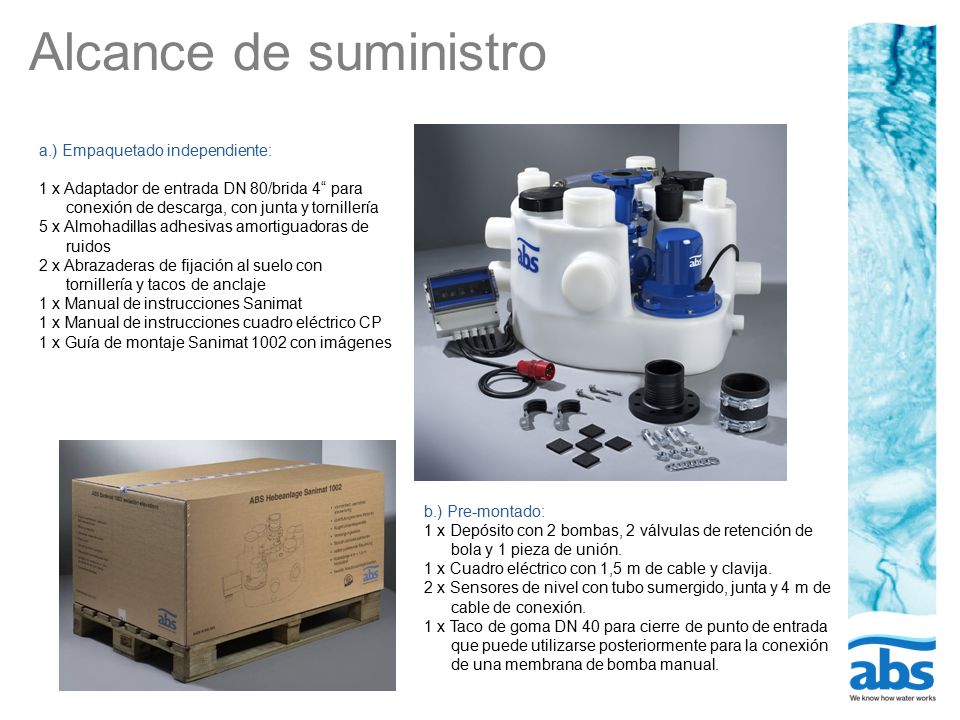

8 Alcance de suministro a.) Empaquetado independiente:
1 x Adaptador de entrada DN 80/brida 4“ para conexión de descarga, con junta y tornillería 5 x Almohadillas adhesivas amortiguadoras de ruidos 2 x Abrazaderas de fijación al suelo con tornillería y tacos de anclaje 1 x Manual de instrucciones Sanimat 1 x Manual de instrucciones cuadro eléctrico CP 1 x Guía de montaje Sanimat 1002 con imágenes b.) Pre-montado: 1 x Depósito con 2 bombas, 2 válvulas de retención de bola y 1 pieza de unión. 1 x Cuadro eléctrico con 1,5 m de cable y clavija. 2 x Sensores de nivel con tubo sumergido, junta y 4 m de cable de conexión. 1 x Taco de goma DN 40 para cierre de punto de entrada que puede utilizarse posteriormente para la conexión de una membrana de bomba manual.

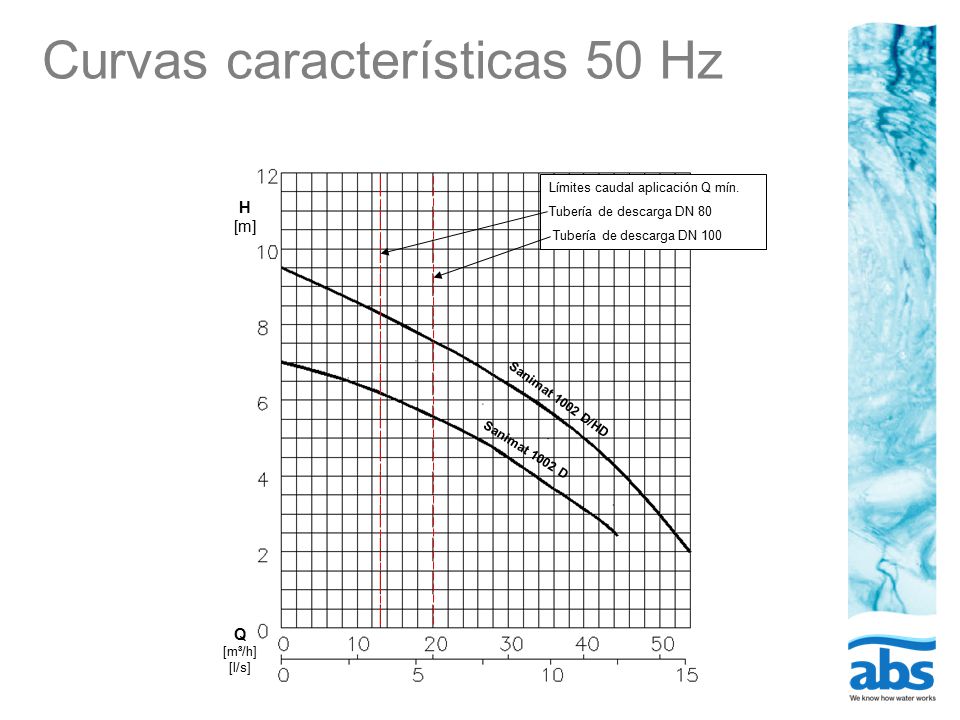

9 Curvas características 50 Hz
Límites caudal aplicación Q mín. Tubería de descarga DN 80 Tubería de descarga DN 100 H [m] Sanimat 1002 D/HD Sanimat 1002 D Q [m³/h] [l/s]

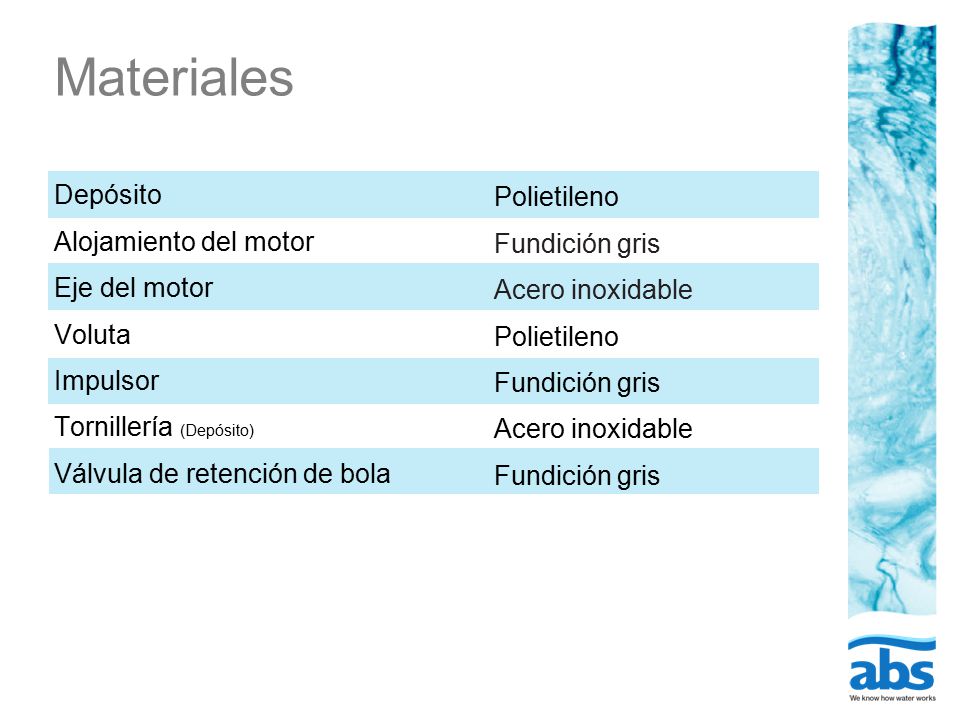

10 Materiales Depósito Polietileno Alojamiento del motor Fundición gris
Eje del motor Voluta Impulsor Tornillería (Depósito) Válvula de retención de bola Polietileno Fundición gris Acero inoxidable

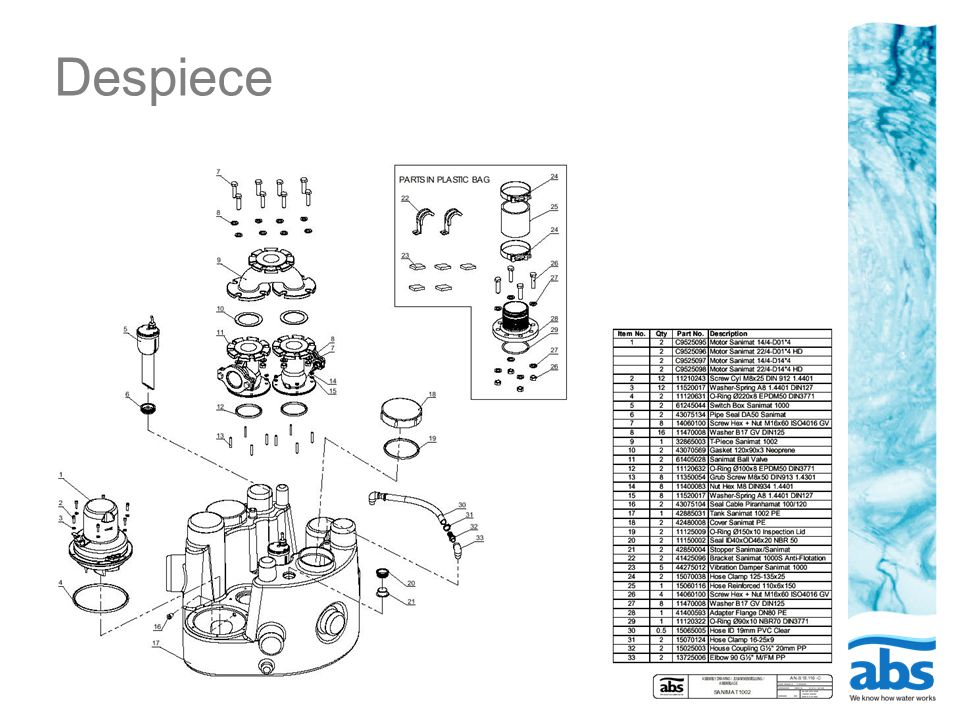

11 Despiece

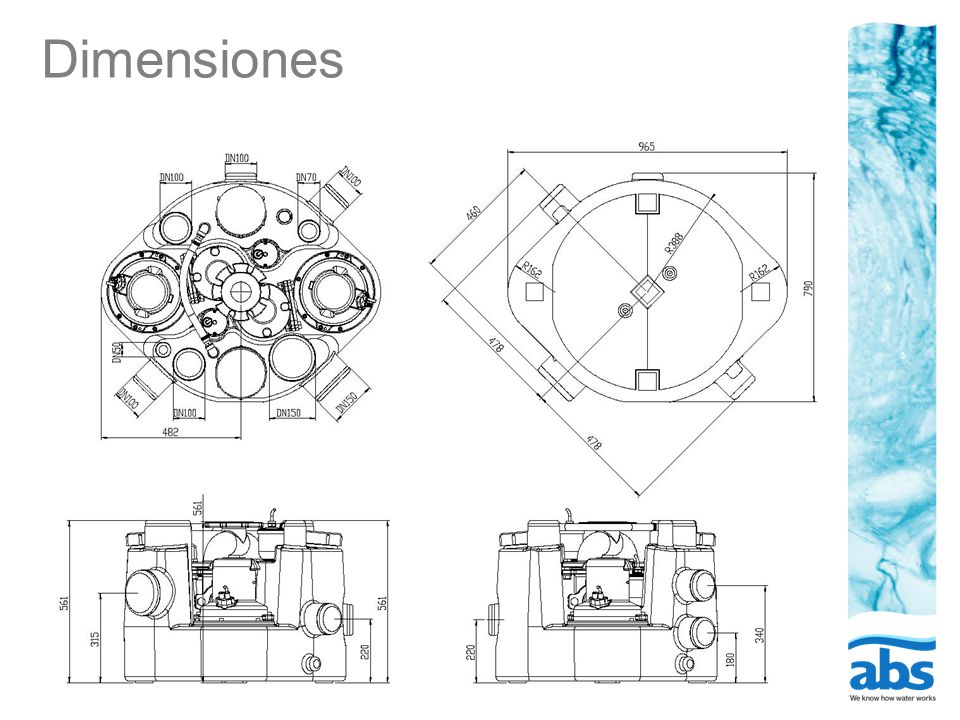

12 Dimensiones

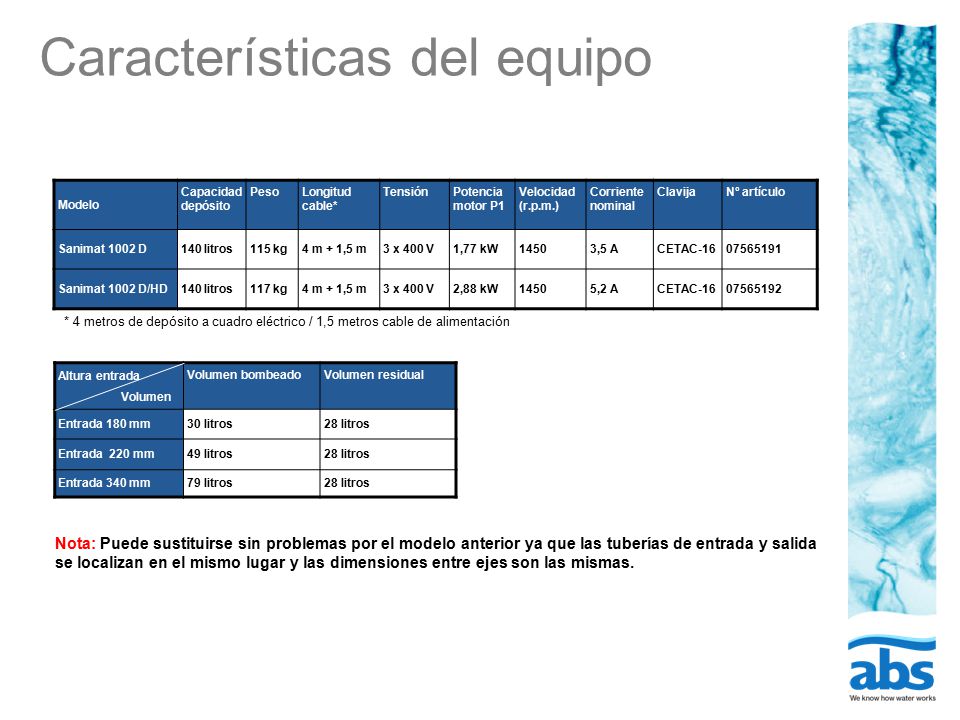

13 Características del equipo
Modelo Capacidad depósito Peso Longitud cable* Tensión Potencia motor P1 Velocidad (r.p.m.) Corriente nominal Clavija Nº artículo Sanimat 1002 D 140 litros 115 kg 4 m + 1,5 m 3 x 400 V 1,77 kW 1450 3,5 A CETAC-16 Sanimat 1002 D/HD 117 kg 2,88 kW 5,2 A * 4 metros de depósito a cuadro eléctrico / 1,5 metros cable de alimentación Altura entrada Volumen Volumen bombeado Volumen residual Entrada 180 mm 30 litros 28 litros Entrada 220 mm 49 litros Entrada 340 mm 79 litros Nota: Puede sustituirse sin problemas por el modelo anterior ya que las tuberías de entrada y salida se localizan en el mismo lugar y las dimensiones entre ejes son las mismas.

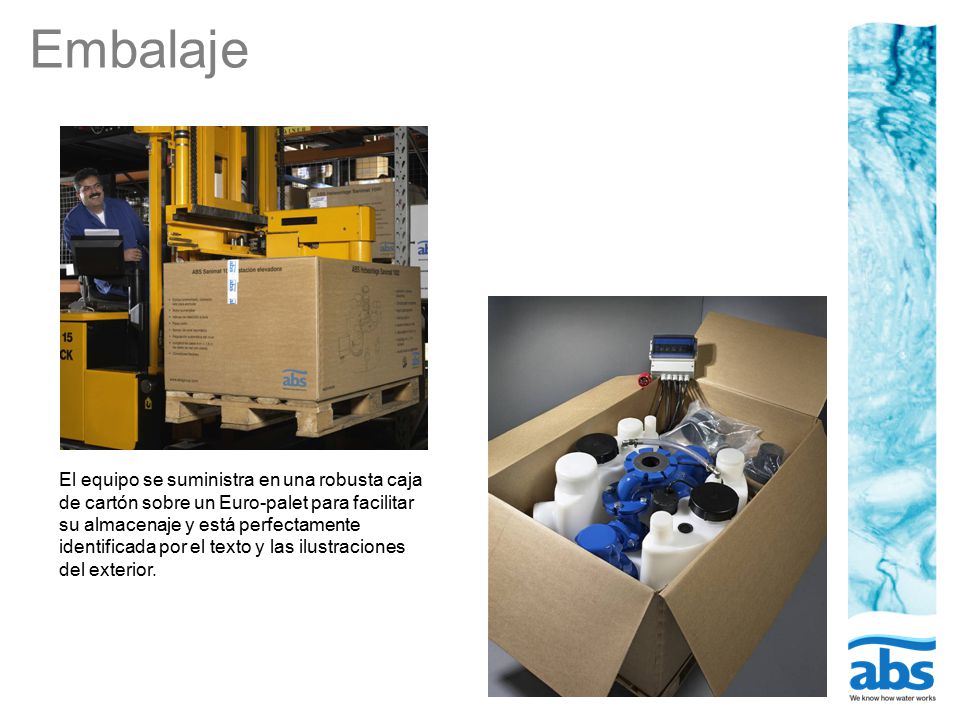

14 Embalaje El equipo se suministra en una robusta caja de cartón sobre un Euro-palet para facilitar su almacenaje y está perfectamente identificada por el texto y las ilustraciones del exterior.

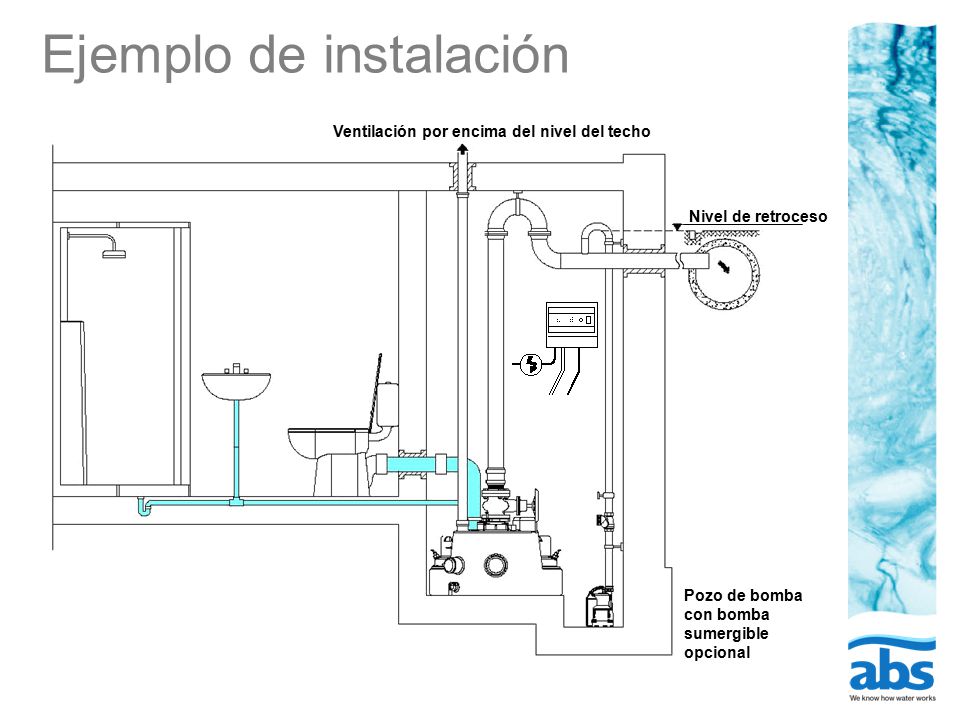

15 Ejemplo de instalación
Ventilación por encima del nivel del techo Nivel de retroceso Pozo de bomba con bomba sumergible opcional

16 Serie Sanimat El equipo óptimo para cada aplicación
Grandes edificios o grandes comercios Grandes edificios, viviendas o comercios Vivienda pareada o pequeño comercio Vivienda unifamiliar Vivienda unifamilar Aplicación* 3~ 400 Volt, 50 Hz 3~ 400 Volt, 50 Hz, 1~ 230 Volt, 50 Hz Intensidad DN80 - DN100 DN80 + Manguito 4“ Descarga mm y vertical 255 mm mm 600 – 700 mm 180 – 220 mm Altura entrada 1 x DN 70 2 x DN 100 / DN 150 1 x DN 150 / DN 200 2 x DN 70 6 x DN 100 / DN 150 6 x DN 100 2 x DN 150 3 x DN 70 3 x DN 100 1 x DN 150 Entradas Dos Una Nº bombas litros 170 litros 140 litros litros 70 litros Capacidad depós. 20 m 9,5 m Altura máxima 210 m³/h 70 m³/h 54 m³/h 160 m³/h Caudal máximo 1502 / 2502 / 3702 5002 / 8002 1702 1002 1501 / 2501 1000 Modelo Deben cumplirse los requerimientos de la norma DIN EN

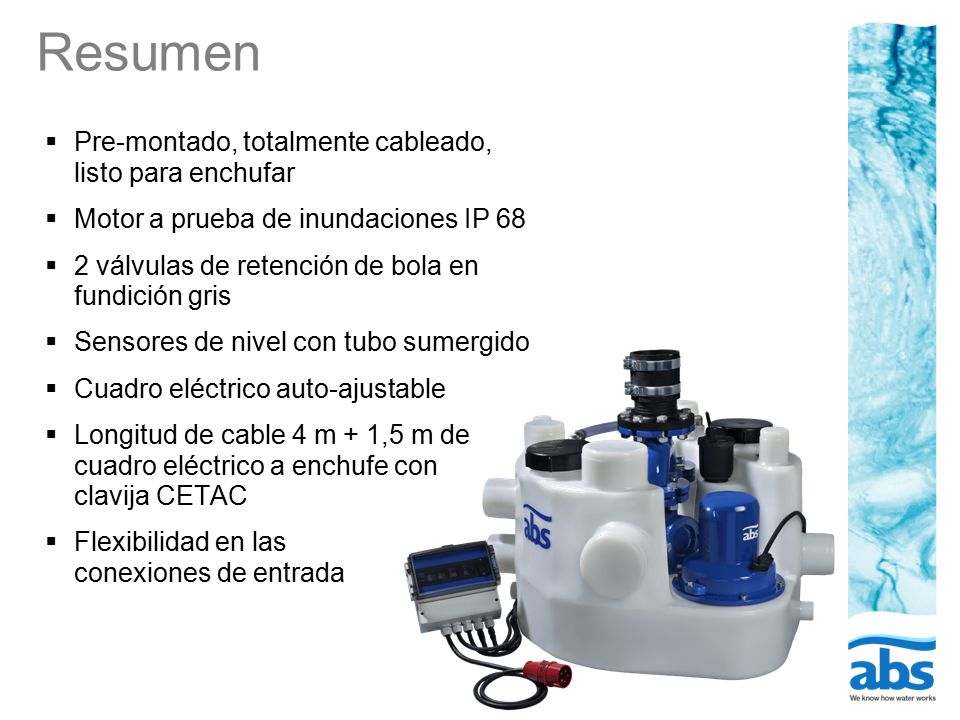

17 Resumen Pre-montado, totalmente cableado, listo para enchufar
Motor a prueba de inundaciones IP 68 2 válvulas de retención de bola en fundición gris Sensores de nivel con tubo sumergido Cuadro eléctrico auto-ajustable Longitud de cable 4 m + 1,5 m de cuadro eléctrico a enchufe con clavija CETAC Flexibilidad en las conexiones de entrada
