Slots o ranuras de expansión ISA

Presentación del tema: "Slots o ranuras de expansión ISA"— Transcripción de la presentación:

1

2 Slots o ranuras de expansión ISA

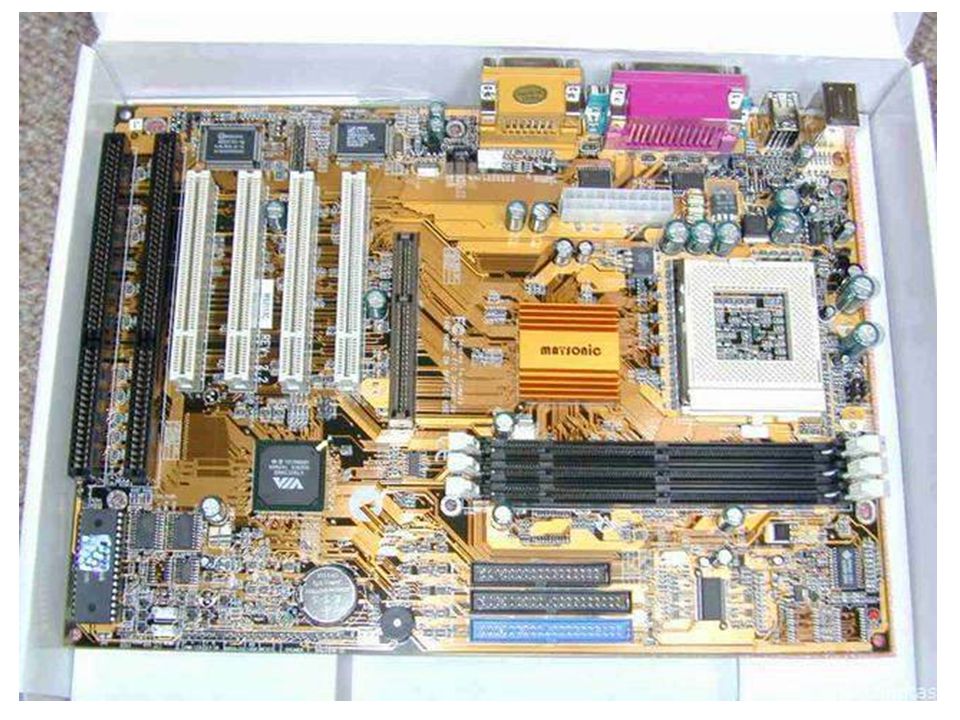

Sal. video Slosts PCI Puertos E/S Conector alim. ATX Slot AGP Socket CPU chipset Socket memoria DIMM BIOS Conector floppy pila buzer Conectores IDE1 e IDE2

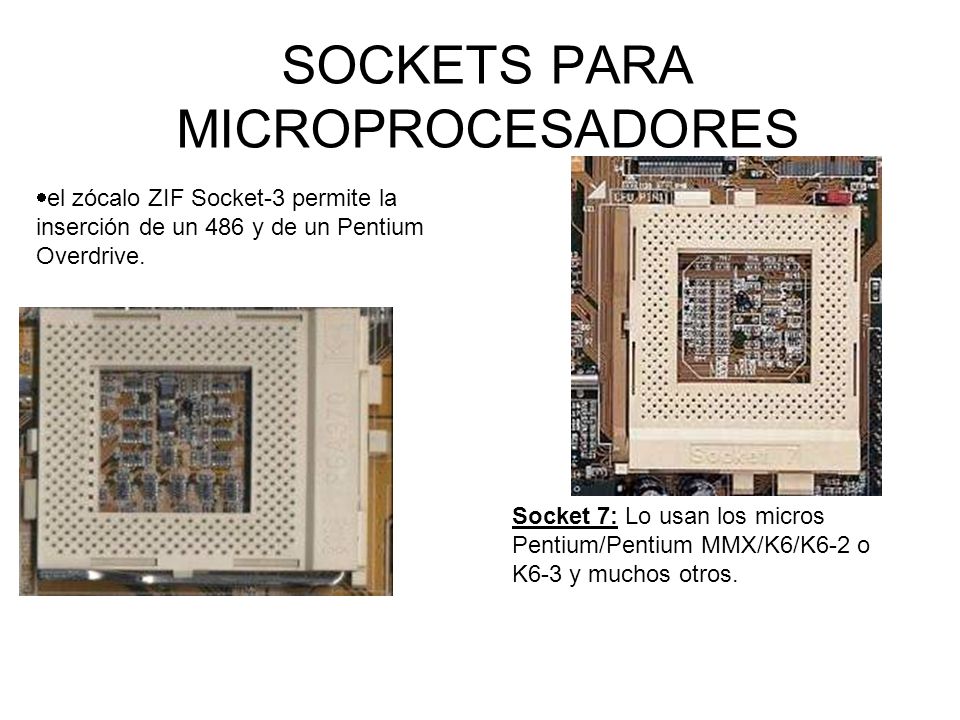

3 SOCKETS PARA MICROPROCESADORES
el zócalo ZIF Socket-3 permite la inserción de un 486 y de un Pentium Overdrive. Socket 7: Lo usan los micros Pentium/Pentium MMX/K6/K6-2 o K6-3 y muchos otros.

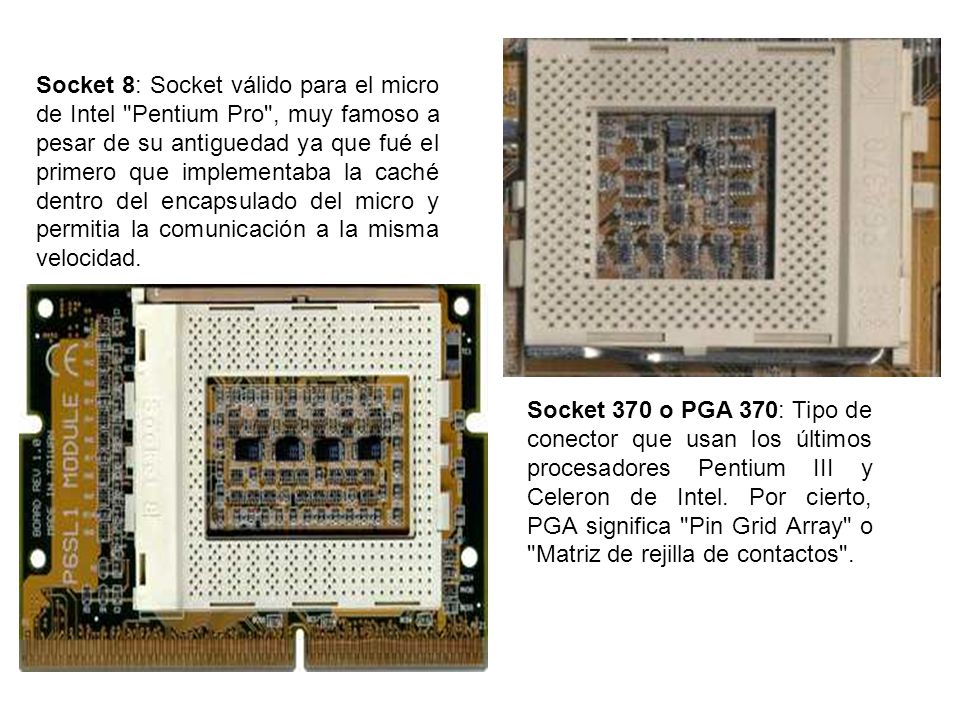

4 Socket 8: Socket válido para el micro de Intel "Pentium Pro", muy famoso a pesar de su antiguedad ya que fué el primero que implementaba la caché dentro del encapsulado del micro y permitia la comunicación a la misma velocidad. Socket 370 o PGA 370: Tipo de conector que usan los últimos procesadores Pentium III y Celeron de Intel. Por cierto, PGA significa "Pin Grid Array" o "Matriz de rejilla de contactos".

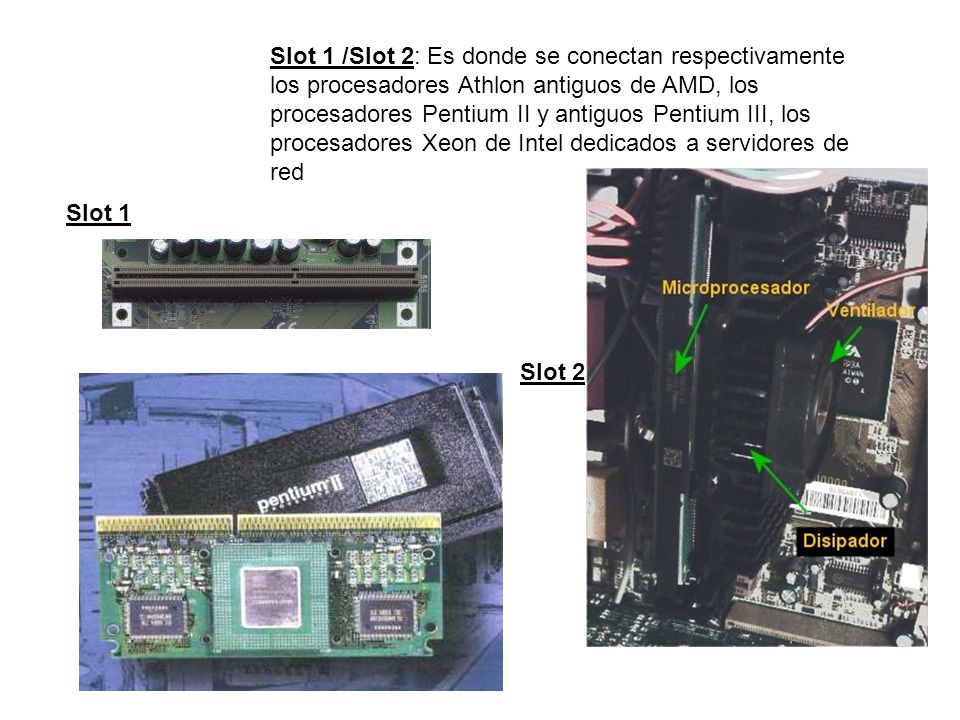

5 Slot 1 /Slot 2: Es donde se conectan respectivamente los procesadores Athlon antiguos de AMD, los procesadores Pentium II y antiguos Pentium III, los procesadores Xeon de Intel dedicados a servidores de red Slot 1 Slot 2

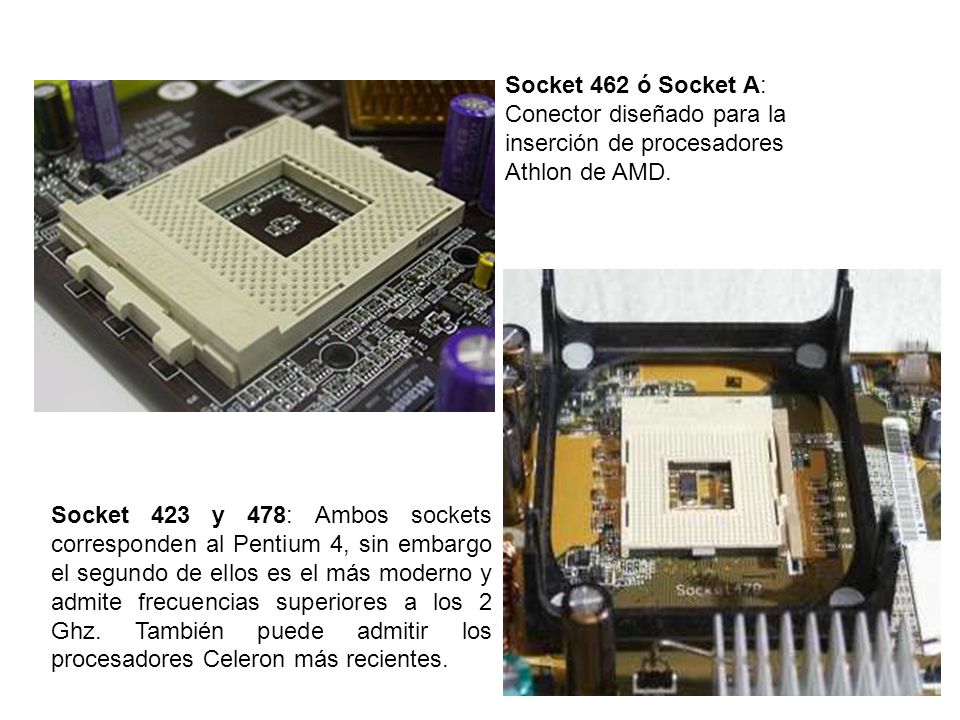

6 Socket 462 ó Socket A: Conector diseñado para la inserción de procesadores Athlon de AMD.
Socket 423 y 478: Ambos sockets corresponden al Pentium 4, sin embargo el segundo de ellos es el más moderno y admite frecuencias superiores a los 2 Ghz. También puede admitir los procesadores Celeron más recientes.
