ELEMENTOS HARDWARE DEL ORDENADOR

Presentación del tema: "ELEMENTOS HARDWARE DEL ORDENADOR"— Transcripción de la presentación:

1 ELEMENTOS HARDWARE DEL ORDENADOR
PLACA BASE

2 Si buscas resultados distintos, no hagas siempre lo mismo
Para animarnos… una cita: Si buscas resultados distintos, no hagas siempre lo mismo Albert Einstein.

3 PLACA BASE ¿Qué es? Circuito impreso (PCB) al que se conectan los componentes que constituyen el ordenador. ¿Dónde se instala? Atornillada al chasis de la caja del PC. PLACA BASE - Elementos HW del PC

4 Conectores Extra (USB, Firewire,…)
COMPONETES Conectores traseros Slots de expansión Conector ATX 12V Pila Floppy Zócalo (CPU) Conectores Extra (USB, Firewire,…) Ranuras de memoria Conectores Panel Frontal Conector ATX Puertos SATA Chipset Intel G41 + ICH 7 Puerto IDE PLACA BASE - Elementos HW del PC

5 INTEL AMD CLASIFICACIÓN 2011 FM2 1155 FM1 1156 AM3+ 1366 AM3 775 AM2+
u e vo + N u e vo LGA PGA-ZIF 1155 FM1 1156 AM3+ 1366 AM3 775 AM2+ Zócalo (Socket) Zócalo (Socket) Fabricante INTEL AMD CLASIFICACIÓN PLACA BASE - Elementos HW del PC

6 ATX µATX (micro ATX) Mini-ATX Flex-ATX E-ATX
FACTOR DE FORMA ATX Tamaños ATX ATX Intel 1995 305 x 244 mm ¿Qué define? µATX (micro ATX) 244 × 244 mm El tamaño de la MOBO Conector de la fuente de alimentación (MOLEX 24 de contactos + P4 de 4 contactos) Apagado x software. Wake ON Lan, modem, etc… Mini-ATX 284 × 208 mm Flex-ATX 229 × 191 mm E-ATX 305 × 330 mm PLACA BASE - Elementos HW del PC

7 Conector “gordo” teclado (DIM)
MÁS FACTORES DE FORMA Antiguos AT y Baby AT Conector “gordo” teclado (DIM) Otros LPX y NLX 330 x 228 mm 254 x 129 mm … WTX Intel 1998 425 x 355 mm BTX Intel 2004 - PicoBTX 267 x 203 mm - microBTX 267 x 264 mm - BTX 267 x 325 mm PLACA BASE - Elementos HW del PC

8 FACTOR DE FORMA PLACA BASE - Elementos HW del PC

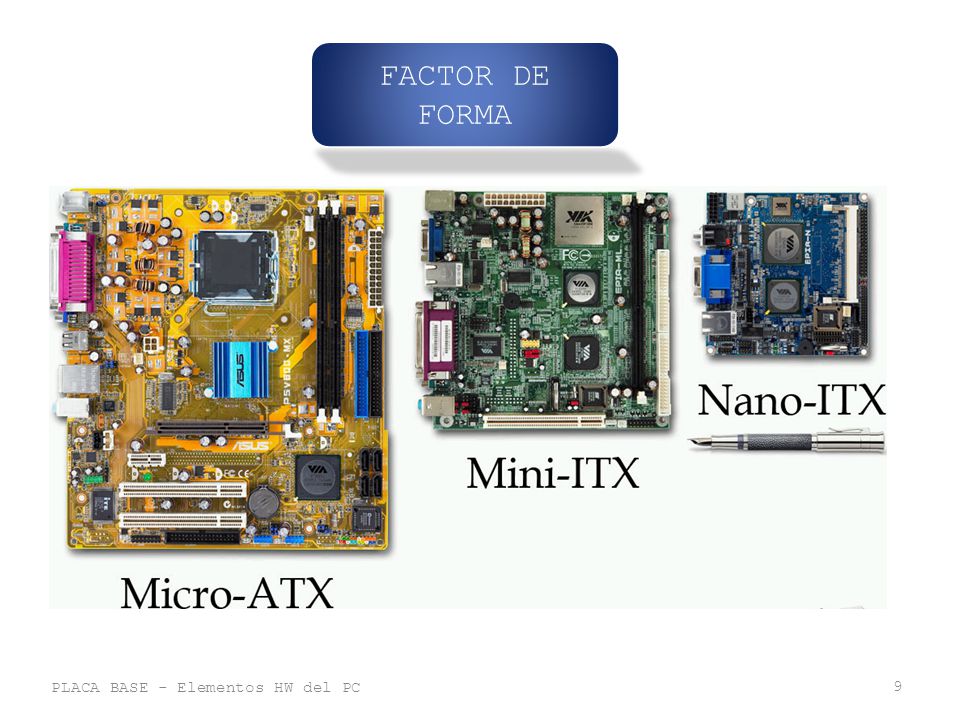

9 FACTOR DE FORMA PLACA BASE - Elementos HW del PC

10 EATX (para 2 microprocesadores).
FACTOR DE FORMA Placa ATX extendida EATX (para 2 microprocesadores). PLACA BASE - Elementos HW del PC

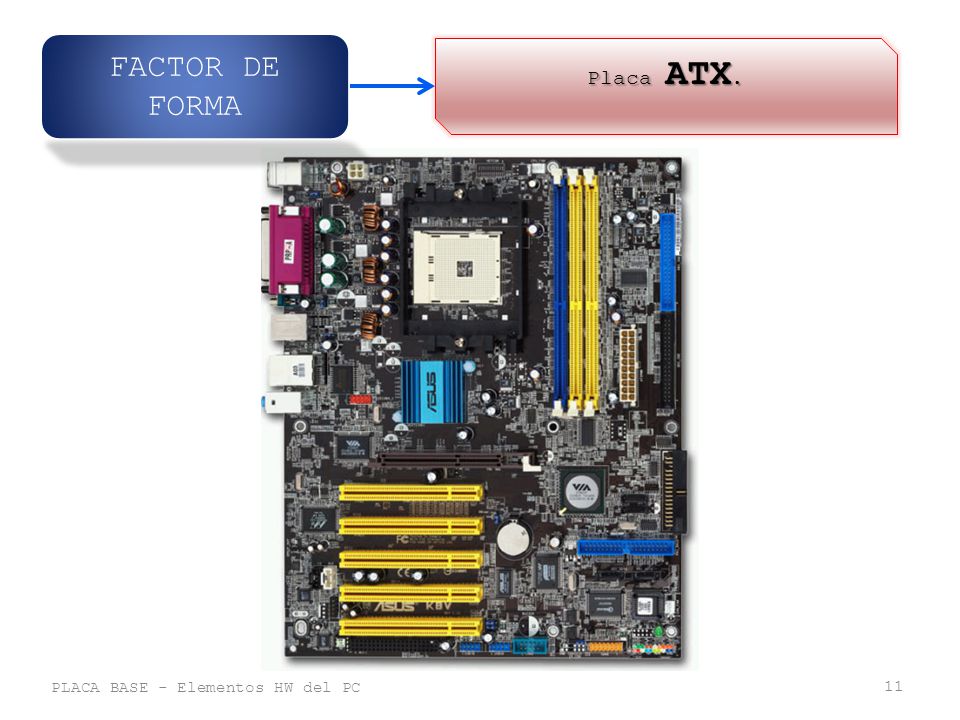

11 FACTOR DE FORMA Placa ATX. PLACA BASE - Elementos HW del PC

12 FACTOR DE FORMA Placa mini-ATX. PLACA BASE - Elementos HW del PC

13 FACTOR DE FORMA Placa µATX. PLACA BASE - Elementos HW del PC

14 Para ordenadores sobremesa.
FACTOR DE FORMA Placa LPX. Para ordenadores sobremesa. PLACA BASE - Elementos HW del PC

15 FACTOR DE FORMA Placa BTX. PLACA BASE - Elementos HW del PC

16 ZÓCALO (SOCKET) ZIF PGA SEC
El conector donde se inserta el microprocesador. ¿Qué es? ZÓCALO (SOCKET) PGA (Pin Grin Array) ZIF (Zero Inserction force) Usado actualmente x AMD TIPOS SEC (Single Edge Conector) LGA (Land Grid Array) Usado actualmente x Intel PLACA BASE - Elementos HW del PC

17 CHIPSET ¿Qué es? ¿Para que sirve?
Conjunto de circuitos integrados que incorpora la placa base. Solían incorporar dos integrados Norte y Sur, aunque en los diseños actuales tanto Intel como AMD “solo” incorporan uno. ¿Qué es? CHIPSET ¿Para que sirve? El Chipset es el que hace posible que la MOBO funcione como eje del sistema. Da soporte a varios componentes, interconectándolos a través de diversos buses, permitiendo que se comuniquen entre ellos PLACA BASE - Elementos HW del PC

18 Puente Norte (Northbridge)
CHIPSET 2 Chips principales Puente Sur (Southbridge) Puente Norte (Northbridge) Comunica Comunica Buses PCIe 16x. RAM. Comunicación con el puente sur y por tanto El procesador con el resto de componentes. Resto componentes con el puente norte. SATA, IDE, USB, Firewire, Ethernet, sonido, buses PCIe y PCI. PLACA BASE - Elementos HW del PC

19 Basic Input-Output System
BIOS Basic Input-Output System ¿Qué es? Fabricantes Es un programa firmware, almacenado en una memoria flash. Configura y gestiona todos los componentes de la MOBO. Se encarga de encontrar el sistema operativo y cargarlo en la memoria RAM. A través de menús podemos configurar multitud de parámetros de la MOBO. AWARD / PHOENIX AMIBIOS PLACA BASE - Elementos HW del PC

20 RANURAS DE EXPANSIÓN ¿Qué son?
Una ranura de plástico, con conectores eléctricos, donde se insertan las tarjetas de expansión. ¿dónde conectan? A un BUS (PCIe) PLACA BASE - Elementos HW del PC

21 PANEL CONECTORES TRASEROS
I/O externos. ¿Qué son? RJ-45 VGA USB PS/2 USB DVI HDMI AUDIO eSATA PLACA BASE - Elementos HW del PC
