Estándar de Cableado para Telecomunicaciones en Edificios Comerciales

Estándar de Cableado para Telecomunicaciones en Edificios Comerciales
TIA/EIA B Estándar de Cableado para Telecomunicaciones en Edificios Comerciales

Esquema General TIA/EIA 568-B.1 TIA/EIA 568-B.2 TIA/EIA 568-B.3
Requerimientos Generales TIA/EIA 568-B.2 Componentes de Cableado Par trenzado balanceado TIA/EIA 568-B.3 Fibra Optica

TIA/EIA B.1 Propósito Respalda ambientes de multiproductos y multivendedores. Permite la planeación e instalación de un sistema de cableado estructurado durante la construcción del edificio, en comparación a hacerlo después que el edificio es ocupado. Especifica un sistema de cableado genérico Respalda un ambiente de productos y vendedores múltiples Independiente de las aplicaciones Establece requisitos de desempeño

TIA/EIA - 568 -B.1 Alcance Especifica:
Especifica requisitos MINIMOS. Se aplica a sitios que sean ocupados hasta por usuarios individuales. Los sistemas de cableado especificados por este estándar pretenden tener una vida útil de 10 años. Especifica: Requerimientos mínimos para cableado de telecomunicaciones, dentro o entre edificios comerciales en un ambiente tipo campus Requerimientos del cableado Distancias de cableado Configuraciones de conectores Topología

TIA/EIA - 568 -B.1 Alcance Se aplica a: Edificios comerciales
Ambiente de oficinas

¿Qué es Cableado Estructurado?
Este documento contempla todos estos puntos. Esta es la definición de cableado estructurado. Define la topología Identifica los medios Especifica las distancias Especifica las interfaces de conexión Especifica los requisitos de desempeño

¿Por qué cableado estructurado?
La responsabilidad del diseñador de distribución es diseñar para el cambio. Debe ser lo suficientemente genérico para acomodarse a todas las necesidades de los usuarios Flexibilidad - Habilidad para acoplarse a las redes de alta velocidad futuras. Diversidad - Que se pueda adaptar a más de un usuario que tenga más de un sistema de red. Incrementa el funcionamiento - Está diseñado para dar apoyo a los requisitos de red. MACs - Ahorra dinero a largo plazo. Flexibilidad Dará soporte a diversos ambientes Incrementa el desempeño Cambios, modificaciones y adiciones rápidas

¿Por qué cableado estructurado?

TIA/EIA - 568 -B.1 Elementos Cableado Horizontal (Cláusula 4)
Hay siete elementos para sistemas de cableado estructurado . . . Discutiremos todos ellos a continuación. Cableado Horizontal (Cláusula 4) Cableado Vertical/Principal (Cláusula 5) Area de Trabajo (Cláusula 6) Cuartos de Telecomunicaciones (Cláusula7) Cuarto de Equipo (Cláusula 8) Entradas de servicio (Cláusula 9) Administración Ref. EIA/TIA 606

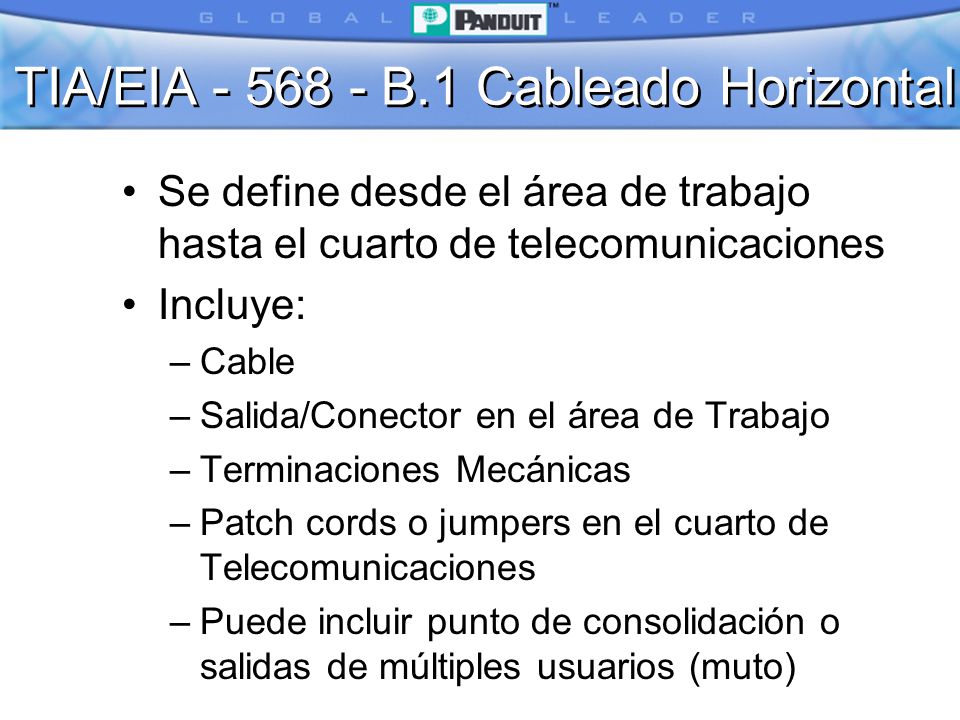

TIA/EIA -568 -B.1 Cableado Horizontal

TIA/EIA - 568 - B.1Cableado Horizontal
WA WA TC 90 m Max WA WA

TIA/EIA - 568 - B.1 Cableado Horizontal
Cada toma debe tener un cableado “home run” (dedicado) que va directamente al cuarto de paneles. El toma debe ser conectado al cuarto de paneles del mismo piso Se define desde el área de trabajo hasta el cuarto de telecomunicaciones Incluye: Cable Salida/Conector en el área de Trabajo Terminaciones Mecánicas Patch cords o jumpers en el cuarto de Telecomunicaciones Puede incluir punto de consolidación o salidas de múltiples usuarios (muto)

TIA/EIA - 568 -B.1 Cableado Horizontal
Es preferible que sea en el mismo piso para simplificar la búsqueda de averías. Debe ser topología estrella Cada salida debe ser conectada a un cuarto de telecomunicaciones El cableado debe finalizar en el cuarto de telecomunicaciones del mismo piso del área a la que se está dando servicio

No encontrará sorpresas al remover la placa. Componentes eléctricos específicos de la aplicación: No deben ser instalados como parte del cableado horizontal Si es necesario, deben estar expuestos (fuera de las placas de pared)

El punto de transición está destinado a la transición desde el cable redondo de cuatro pares hasta el cable plano bajo alfombra. (El cable plano no es recomendable.) El punto de transición puede ser usado como punto de distribución para el cableado en oficinas abiertas (cubículos). El cableado bajo alfombra no es recomendable. Se permite un punto de transición o punto de consolidación en el cableado horizontal

TIA/EIA - 568 - B.1 Cableado Horizontal
Distancias Horizontales Máximo 90 metros Se permiten 10 metros adicionales para cables de conexión (si se usa una salida de múltiples usuarios las distancias se modifican) CT AT 90 m 5 m

El UTP de cuatro pares es el más popular en el cableado horizontal. El STP de 150 Ohmios es algunas veces conocido como IBM Tipo 1. Cables reconocidos Cuatro pares, trenzado,100 ohm (UTP ó ScTP) TIA/EIA 568 B.2 Dos pares, trenzado,150 ohm (STP) TIA/EIA 568 B.2, en este momento está reconocido pero no se recomienda para instalaciones nuevas ya que se espera sea removido en la próxima revisión. Dos o más cables de fibra óptica de 62.5/125 micras ó 50/125 micras. TIA-EIA 568 B.3

Un mínimo de dos salidas por cada área de trabajo: Uno debe ser UTP de 100 ohms de cuatro pares (Cat. 3 mínimo, se recomienda Cat 5e)

La segunda salida debe ser uno de los medios reconocidos: Cable UTP de 100 ohms de cuatro pares (Cat. 5e) Cable de fibra óptica de 62.5/125 micras o 50/125 micras de dos fibras

Faceplate

TIA/EIA - 568 -B.1 Cableado Vertical

A menudo es más fácil enrutar y mantener el cableado vertical porque se localizan en áreas más accesibles. Se define como la Interconexión entre cuartos de telecomunicaciones, cuarto de equipo, y entrada de servicios También incluye cableado entre edificios

A menudo es más fácil enrutar y mantener el cableado vertical porque se localizan en áreas más accesibles. Incluye: Cables Conexiones cruzadas principales e intermedias Terminaciones mecánicas Patch cords o jumpers usados para conexiones cruzadas entre cableados principales

CE 1er nivel 1er nivel CI 2do nivel (si es necesario) CT CT CT CT AT AT AT AT AT AT

El cable de fibra óptica es un medio común para el cableado vertical. Cables reconocidos Cable multi-par UTP de 100 W TIA/EIA 568 B.2 Cable de fibra óptica de 62.5/125mm TIA/EIA 568 B.3 Cable de fibra óptica de 50/125mm Cable de fibra óptica mono-modo

La distancia UTP de 800 metros es para aplicaciones de voz solamente. Las aplicaciones de transmisión de datos están limitadas a 90 metros. La distancia máxima STP para aplicaciones en transmisión de datos es también de 90 metros. Las distancias, utilizando cables de fibra óptica, son para aplicaciones de transmisión de datos. Distancias máximas: UTP; 800 metros (para transmisión de voz) Fibra óptica de 62.5/125 mm; 2000 metros Fibra óptica de mono-modo; 3000 metros

TIA/EIA - 568 -B.1 Area de Trabajo
Se extiende desde la placa de pared hasta el equipo del usuario Diseñado para cambios, modificaciones y adiciones fáciles

Modular Furniture Face Plate

Los requisitos de durabilidad se definen en el CEI/IEC 603-7 Cada cable de cuatro pares debe ocupar completamente un jack de ocho posiciones. ¿Porqué no dividir un cable de cuatro pares en dos conectores de dos pares, ya que muchas redes solo funcionan con dos pares? Tres razones: (1) Comportamiento; no se desea enrutar dos redes diferentes bajo el mismo revestimiento. (2) Flexibilidad; redes que utilizan solamente dos pares no necesariamente usan los mismos dos pares. (3) Futuro; muchas redes del futuro utilizarán todos los cuatro pares. Salida / Conector 100 ohm UTP ó ScTP El cable debe terminar en un jack modular de ocho posiciones. Debe llenar los requisitos de IEC Asignaciones pin/par: T568A T568B (Opcional)

TIA/EIA - 568 -B.1 ASIGNACIONES PIN/PAR DE UN JACK DE OCHO POSICIONES
W-O O W-G BL W-BL G W-BR BR T568B PAR 4 T568A

Mini Jack

Salida / Conector Fibra Optica El cable debe terminar en un conector duplex para fibra óptica cumpliendo los requerimientos de TIA/EIA 568 B.3 El conector 568SC era el especificado por la TIA/EIA568-A, se puede continuar usando este conector, así como los de forma compacta.

Cables de Conexión: Patch Cords o Jumpers deben cumplir con los requisitos de desempeño de TIA-EIA 568 B.2 y B.3 La distancia máxima es de 5Mts.

Patch Cords

application

TIA/EIA - 568 -B.1 Cuartos de Telecomunicaciones
La definición del “cross-connect” está en la siguiente diapositiva (slide). Todas las conexiones entre los cables horizontales y verticales deben ser “cross-connects” Las conexiones de los cables de equipo al cableado horizontal o vertical pueden ser Interconexiones o conexiones cruzadas. Deben ser diseñados de acuerdo con los TIA/EIA-569

TIA/EIA - 568 -B.1 Cuartos de Telecomunicaciones
CC IC Equipo Común Cables de Parcheo X Terminaciones Cableado Horizontal Area de Trabajo

Patch Panel

Block 110

TIA/EIA - 568 -B.1 Cuartos de Equipo
Se considera que las salas de equipo deben ser distintas a los cuartos de paneles para telecomunicaciones debido a la naturaleza o complejidad del equipo que contienen. Cualquiera o todas las funciones del cuarto de paneles para telecomunicaciones pueden ser alternativamente suministradas por una sala de equipo. Las prácticas de cableado para cuarto de paneles para telecomunicaciones también son aplicables a salas para equipo Es distinto de un cuarto de Telecomunicaciones debido a la complejidad del equipo que contiene. “Hub” primario para la distribución vertical Debe proveerse un ambiente controlado Debe ser diseñado de acuerdo con TIA/EIA-569-A

TIA/EIA - 568 -B.1 Entrada de Servicios
Los caminos y espacios deben ser diseñados conforme al 569. Los requisitos de conexiones de puesta a tierra de acuerdo al 607. El punto de demarcación se define por la localización donde los servicios externos (Telefónica, Tv por cable) se conectan al cableado del edificio. Consiste en cables, accesorios de conexión, dispositivos de protección, y demás equipo necesario para conectar el edificio a servicios externos. Puede contener el punto de demarcación Protección eléctrica establecida por códigos eléctricos aplicables Deben ser diseñadas de acuerdo a el TIA/EIA-569-A

TIA/EIA - 568 -B.1 Requerimientos de Instalación
Productos de manejo de cables . . . Es muy importante mantener una organización de los cables en el cuarto de paneles porque se pueden desordenar con facilidad. Utilice estos productos para una organización y manejo efectivos de cables Precauciones en el manejo del cable Evitar tensiones en el cable Los cables no deben enrutarse en grupos muy apretados Utilizar rutas de cable y accesorios apropiados

Administradores

Velcro

100 ohms UTP y ScTP Radios de giro cableado horizontal UTP 4 pares sin tensión = 4 veces el diámetro del cable ScTP 4 pares sin tensión = 8 veces el diámetro del cable Radios de giro cableado vertical (principal) UTP multipar = 10 veces el diámetro del cable Radios de giro de patch cords esta bajo estudio.

100 ohms UTP y ScTP (cont.) Destrenzar los pares 1/2" para el cable de la Categoría 5e 3" para los cables de las Categorías 3 Tensión máxima para a aplicar 11.34 Kg.. (25 lbf) Patch Cords: Deben ser al menos de la misma categoría del cableado horizontal No se deben fabricar en campo El cable “drain” del cable ScTP deberá estar conectado a tierra como especifica TIA/EIA 607

Fibra Optica Radio de giro cable horizontal de 2 y 4 fibras = 1” Tensión máxima cable horizontal = 50 lbf. Radio de giro cable vertical (principal) = 10 veces el diámetro del cable sin tensión y 15 veces con tensión.

Fibra Optica El conector debe: Permitir una conexión fácil Asegurar polaridad

TIA/EIA - 568 -B.1 Desempeño y Pruebas
NO se aplica al cable de fibra óptica, coaxial. NO se aplica al cableado vertical . La razón es porque la mayoría del cableado en un edificio es del tipo horizontal mientras que el cableado vertical es usualmente más accesible y menos crítico. El ScTP es de cuatro pares sin blindaje retorcido en pares con un blindaje único general (puede ser usado con un jack blindado Panduit). No se debe confundir con el cable blindado tipo IBM--el cual es dos pares individualmente retorcidos y de 150 ohmios. Solamente cable de cuatro pares; UTP 100 W Puede también aplicarse al cable blindado (ScTP)

El canal incluye todo el recorrido--desde la computadora en la estación de trabajo hasta el equipo activo en el cuarto de paneles. El canal consiste en el enlace básico más el cable conmutador y el conector de cada extremo. Se le puede llamar “Enlace del usuario”. Canal Incluye 90 mts de cable horizontal, accesorios de conexión, cable de conexión en el área de trabajo, conector/salida, punto de transición o consolidación opcional, 2 conexiones en el cuarto de telecomunicaciones

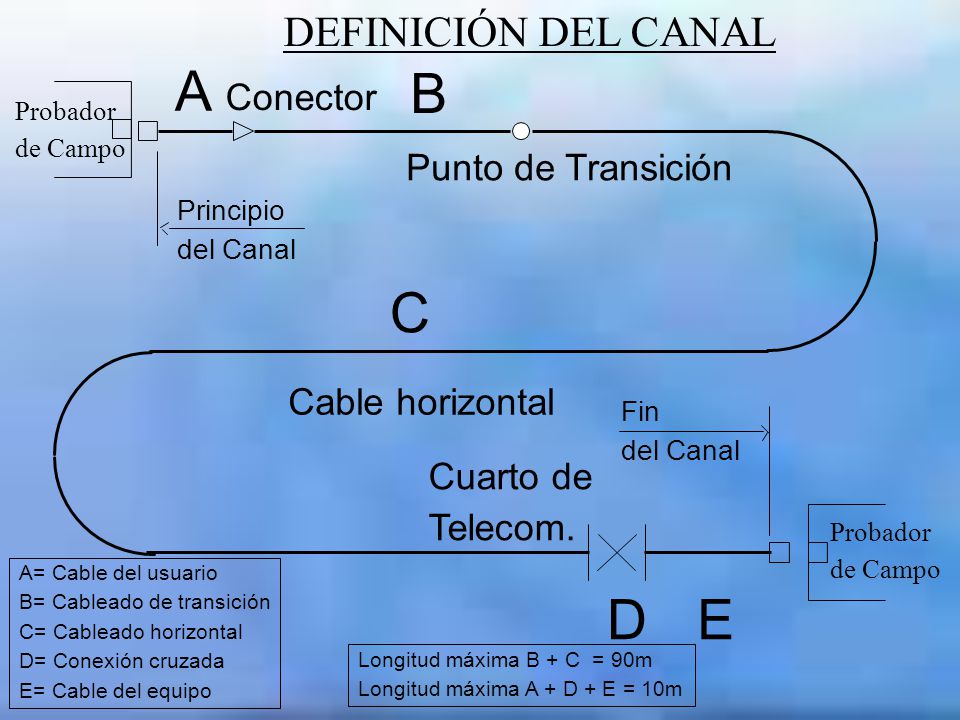

A B C D E DEFINICIÓN DEL CANAL Conector Punto de Transición
Probador de Campo El conector del punto de transición es opcional, a menudo no se incluye (usado para cables planos o punto de consolidación para el arreglo de oficinas abiertas). La configuración del canal típico puede incluir un conector y un cable conmutador en la estación de trabajo, hasta 90 metros de cable, dos panels conmutadores en el cuarto de paneles, un cable conmutador entre los paneles, y un cable conmutador que puede conectar el panel conmutador al equipo activo. Para probar el canal, saque el cable conmutador del equipo y introduzcalo en el probador. Punto de Transición Principio del Canal C Cable horizontal Fin del Canal Cuarto de Telecom. Probador de Campo A= Cable del usuario B= Cableado de transición C= Cableado horizontal D= Conexión cruzada E= Cable del equipo D E Longitud máxima B + C = 90m Longitud máxima A + D + E = 10m

El canal incluye todo el recorrido--desde la computadora en la estación de trabajo hasta el equipo activo en el cuarto de paneles. El canal consiste en el enlace básico más el cable conmutador y el conector de cada extremo. Se le puede llamar “Enlace del usuario”. Enlace Permanente Incluye 90 mts de cable horizontal, un conector en cada extremo, punto de transición o consolidación opcional. Excluye la porción del cable para conectar el equipo de prueba

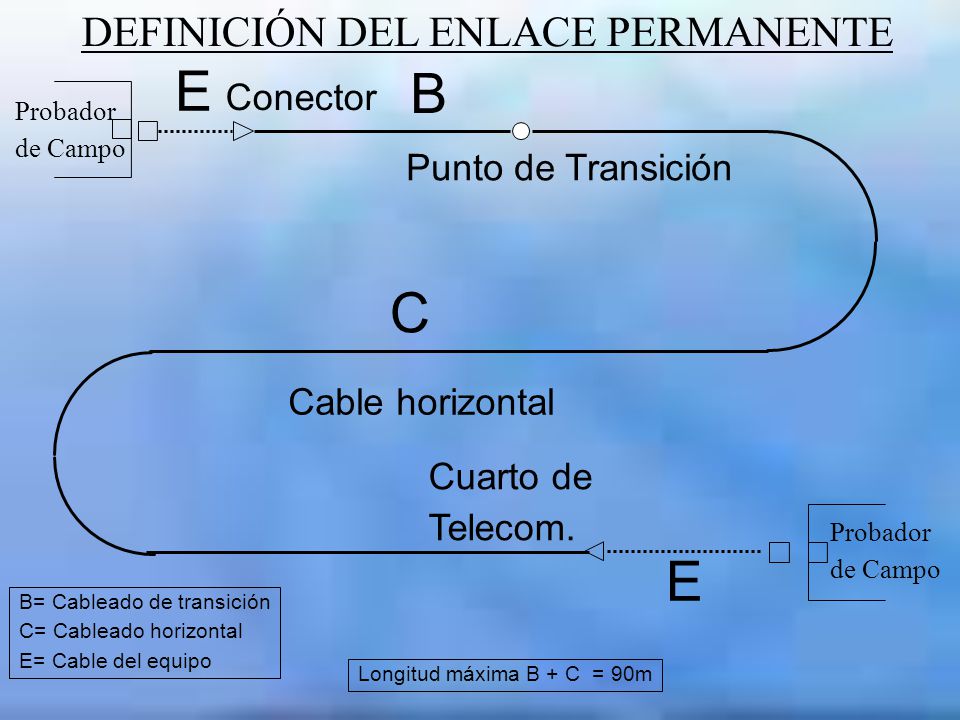

E B C E DEFINICIÓN DEL ENLACE PERMANENTE Conector Punto de Transición
Probador de Campo Punto de Transición C Cable horizontal Cuarto de Telecom. Probador de Campo E B= Cableado de transición C= Cableado horizontal E= Cable del equipo Longitud máxima B + C = 90m

Estos son los únicos puntos que los probadores requieren probar, y si el enlace pasa todas las categorías, el enlace es considerado “Pasa”. Si el enlace falla en alguno de los parámetros, el enlace es considerada un “Falla”. Parámetros de prueba Mapa de cables Longitud Pérdidas de inserción Next PS Next El Fext PS ElFext Pérdidas por Retorno Tiempo de Propagación Diferencia en Tiempo de Propagación

El mapa de alambrado es el parámetro de prueba más obvio. Todos los cables deben tener un conexión correcta pin a pin, de otra manera la información no pasará a través del cable. Los pares cruzados son 1,2 - 3,6 to 3,6 - 1,2 Los pares opuestos son 1,2 to 2,1 Los separados se dan cuando el pin a pin se mantiene pero los pares físicos están separan. Mapa de cables Pretende verificar una terminación correcta en los pines Indica: Continuidad Cortos circuitos Pares divididos, cruzados, invertidos.

Bien Invertido û ü Cruzado Dividido û û

El NVP = La Velocidad Nominal de Propagación. Es una medida de velocidad de señal a través de un cable como un porcentaje a la velocidad de la luz. NVP de 0.5 significa que es una señal que viaja a un 50% a la velocidad de la luz. El NVP varia de cable a cable; además obtener una medida exacta (dentro de un 10%) es imposible a menos que el NVP sea calibrado con una longitud conocida de cable (y aún así solo sería bueno para ese carrete particular de cable). Longitud Longitud del cable entre dos puntos extremos No está destinado para medidas precisas debido a la Incertidumbre del “NVP” 10% Longitud Máxima Enlace permanente 90 metros Longitud Máxima Enlace canal 100 metros

Definición de atenuación: si una señal es enviada a través de cable a una potencia de “1", la potencia de la señal en el extremo receptor será algo menos de “1". Esa diferencia se llama atenuación. Todos los cuatro pares deben ser medidos y el peor caso (par con la mayor pérdida de señal) será determinado. Pérdidas por Inserción Medida de pérdida de señal Máximo permitido es la suma de: Canal: 4 conectores, 10 mts de patch cords 24 AWG ó 8mts de patchcords 26 AWG, 90 mts de cable Permanente: 3 conectores, 90 mts de cable

NEXT test sends a signal down 1 pair and measures its influence, or coupling onto the other 3 pairs. All combinations are measured providing 6 measurements. The worst measured combination is the score for the link. Pérdida NEXT (Near End Cross Talk) Se aplica una señal a un par y se mide el acoplamiento resultante en otro par Se miden todas las combinaciones 1-2; 1-3; 1-4; 2-3; 2-4; 4-3 42 44

TIA/EIA - 568 -B.1 NEXT TX 1 2 3 4 Near End Far End
The arrows in the graphic represent coupling or NEXT. This happens at both ends of the link. 1 2 3 4 TX Near End Far End El extremo cercano (Near End) es dónde se hace la medición. El extremo lejano (Far End) es el otro extremo del enlace. 27 50 52 28

Power sum NEXT evaluates the near end crosstalk performance of a conductor pair which is experiencing coupling from many other pairs which are transmitting simultaneously. It is a more stringent measurement of NEXT. Anotherwords, whatever your pair to pair NEXT score is, your power sum score will be lower. In 4 pair cabling, it approximates the coupling experienced on a pair from multi-disturber transmissions such as 1000Base-T. PSNEXT (power sum Next) Mide el NEXT que se acopla a un par si los otros 3 pares transmiten simultáneamente Medición más estricta que el NEXT par a par Revisa el ruido en una transmisión de múltiples generadores de disturbio 45 49

TIA/EIA - 568 -B.1 PSNEXT TX 1 2 3 4 Near End Far End
Again the arrows represent the coupling on a pair due to 3 transmitters. Please note that when power sum is tested by your field tester, they do not energize 3 pairs as shown here, they still only energize 1, but they do a summation of the scores. What this really means is power sum is really only math, and can be calculated from pair to pair NEXT coupling results. 1 2 3 4 TX Near End Far End 27 52 50 28

Now lets take a look at coupling at the near end, due to a transmission at the far end. FEXT coupling has always been there, but it was never considered critical. Now with multi-disturber transmissions, controlling this coupling is critical. Remember, this coupling cannot be canceled out, because the transmitter and measured coupling are on opposite ends of the link Equal Level Far End Crosstalk, or ELFEXT is the FEXT with the attenuation contribution removed. It can be thought of as ACR for FEXT, because ELFEXT is calculated by subtracting the attenuation from the FEXT, in dBs at a particular frequency. Diafonía en el Extremo Remoto (Far End Crosstalk - FEXT) Acoplamiento de la señal sobre los pares adyacentes medido en el extremo remoto FEXT [dB]= 10Log10 (P1/PO) P1 es el ruido generado por el acoplamiento de la señal de otro par PO es la potencia de la señal sobre el par excitado que llega a su receptor 49 51

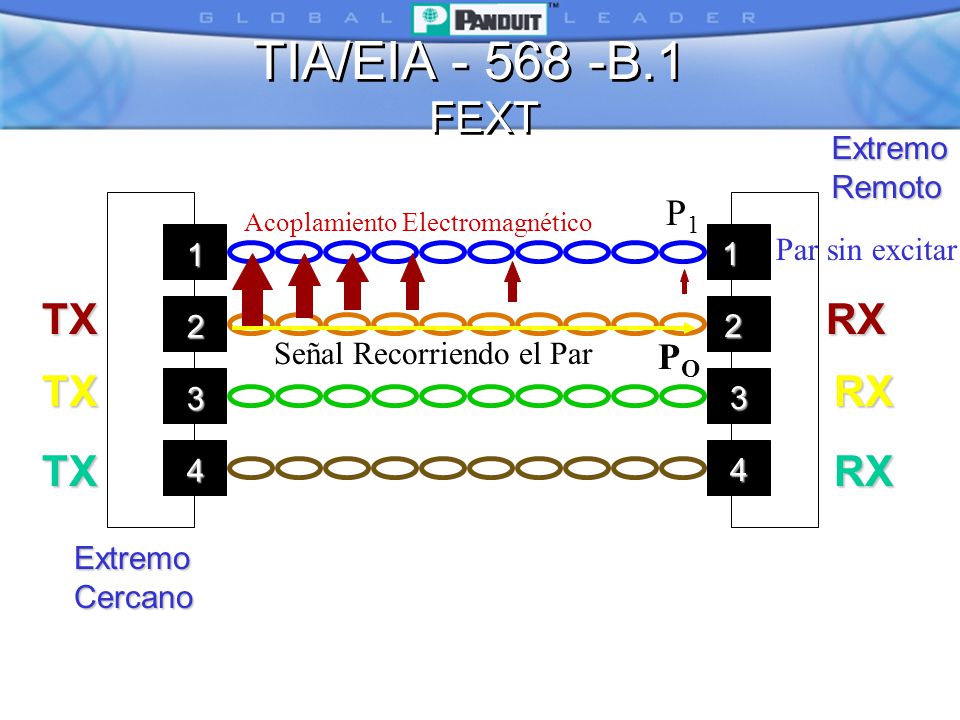

TIA/EIA - 568 -B.1 FEXT RX TX P1 PO Extremo Remoto Par sin excitar 1 2
3 4 RX TX Señal Recorriendo el Par Acoplamiento Electromagnético PO Par sin excitar Extremo Cercano Nota: El acoplamiento electromagnético disminuye al alejarse la señal de la fuente (Tx)

Diafonía en el Extremo Remoto Ecualizada (Equal Level Far End Crosstalk - ELFEXT) Obtenida al restar la atenuación del FEXT (en dB) ELFEXT = FEXT - Atenuación Es análogo al ACR

TIA/EIA - 568 -B.1 ELFEXT TX <<<=Atenuación 1 2
FEXT is measured at pair 1 on the near end. See how the coupling is attenuated as it propagates down the pair. 1 2 3 4 <<<=Atenuación TX Señal Recorriendo el Par Acoplamiento Electromagnético Extremo Cercano Lejano 27 52 50 28

Now consider the ELFEXT coupling at the near end if 3 pairs are transmitting at the far end. PS ELFEXT Considera el ruido de diafonía combinada en un par producida por los otros transmitiendo en el extremo lejano simultáneamente 49 51

Atenuación a lo largo de todo el cable
TIA/EIA B.1 PSELFEXT FEXT is measured at pair 1 on the near end. See how the coupling is attenuated as it propagates down the pair. Extremo Remoto Atenuación a lo largo de todo el cable 1 1 Par sin excitar TX RX 2 2 TX RX 3 3 TX 4 4 RX Extremo Cercano Nota: El PS-ELFEXT es una prueba que nos permitirá enviar señales full-duplex a través de un cable (1000Base-T) 27 28 52 50

Another new parameter which is being specified is return loss. It is a measure of the reflected energy due to impedance mismatches. The impedance of UTP cabling systems is 100 ohms. But all along the link, and especially at connectors, the impedance varies. Think about it this way: Image a pipe with water flowing through it. As a way to control the flow of the water through the pipe, pebbles are place in the pipe. At any location in the pipe, if there is a really large pebble, or no pebbles at all, you will get a reflection, or water slapping back against the flow. Impedance is analogous to the pebbles. Any change in impedance, or different size pebbles, will cause a reflection. Like all measurements of “loss” the larger number the better La Pérdida de Retorno es una medición de la energía reflejada causada por malos acoples de impedancia o diferencias de impedancia dentro del mismo cable 51 53

TIA/EIA - 568 -B.1 PERDIDA DE RETORNO
The graphic shows that all along the link, reflections due occur. Now consider 1000Base-T where you transmit and receive at the same locationat the same time. As you can see, at pair 1 at the near end, the reflection due to the transmission will basically blast a reflection directly into the receiver, possibly corrupting the intended received signal. For clarity the graphic shows it on pair one only, but for Gigabit Ethernet it occurs on all pairs simultaneously. Extremo Remoto 1 1 TX/ RX 2 2 TX/ RX Tecnología DSP Tecnología DSP 3 3 4 4 Extremo Cercano Nota: En tecnologías Full-Duplex (1000Base-T) se necesitará usar tecnologías de procesamiento digital de señales (DSP) para eliminar estas reflexiones 27 50 52 28

Propagation delay is the delay in transmit to receive. Delay skew is the difference between the fastest and slowest pair. Delay skew is important because networks are not very tolerant at all to signals arriving at the receiver at haphazard times. This addendum is already published, but because it came after 568-A, many older Cat 5 cabling plants were never tested to these requirements. Both of these parameters are primarily affected by cable, with connectors having very little influence. Retraso de Propagación Retraso en la señal desde que se transmite hasta que se recibe Diferencia de Retraso La diferencia en el retraso de propagación entre “el par más rápido y el par más lento” 74 56 67 60 26 26 58
