1 Examen Vibratorio y ondas 1ª parte

2 El bloque de la figura de 0,4 Kg está unido al muelle de constante elástica 3,6π2 N/m y puede deslizar libremente por el suelo. Si comprimimos el bloque y el muelle reduciendo su longitud 50 cm y después lo soltamos Calcula:

3 La frecuencia con la que oscila el bloque.
Fe Fe

4 La ecuación del movimiento del bloque y su representación gráfica

5 La posición velocidad y aceleración del bloque a los 5 s de haberlo soltado.

6 La energía del bloque a los 5 s de haberlo soltado.

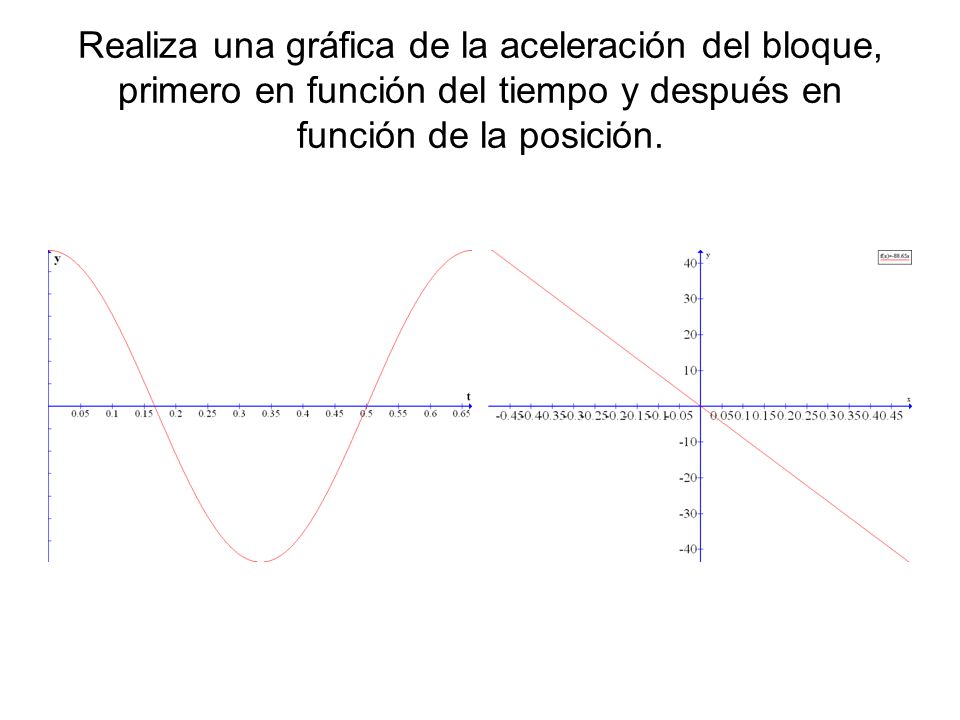

7 Realiza una gráfica de la aceleración del bloque, primero en función del tiempo y después en función de la posición.

8 La imagen representa una fotografía de una cuerda de longitud 10 m, masa 2 Kg y tensión 2 N en la que se propaga una onda.

9 Calcula la velocidad de la onda que se propaga en la cuerda.
La velocidad de propagación de una onda sólo depende de las características del medio, en el caso de una cuerda de la tensión y de la masa por unidad de longitud.

10 Si cada división en y vale 0,1m y x está medido en metros
Si cada división en y vale 0,1m y x está medido en metros. Calcula la frecuencia de la onda que se propaga en la cuerda.

11 Escribe la ecuación de la onda que se propaga en la cuerda.

12 Calcula la velocidad con la que vibran los puntos de la cuerda.

13 Explica los fenómenos de atenuación y amortiguación de una onda, ¿en la cuerda se manifiesta alguno de estos fenómenos?

14

15 Energía en el MOA Lambda = v T Atenuación:
Energía en el foco:1/2 K A2 = 1/2mw2A2 = ½(2pif)2A2= 2mpi2f2A2 Energía en el frente de ondas: Ef = E1 2mpi2f2A2 =2m1pi2f2A12 Lambda = v T Atenuación:

16 Atenuación Para una onda esférica la Intensidad depende del radio
Para una onda esférica la amplitud también depende del radio. Para una onda esférica la intensidad depende de la amplitud
