1 Benemérita Universidad Autónoma de Puebla
Tecnología del concreto Tema: Resistencia a la fricción y al desgaste de los agregados Presenta: Ing. Sergio Almeida Jiménez

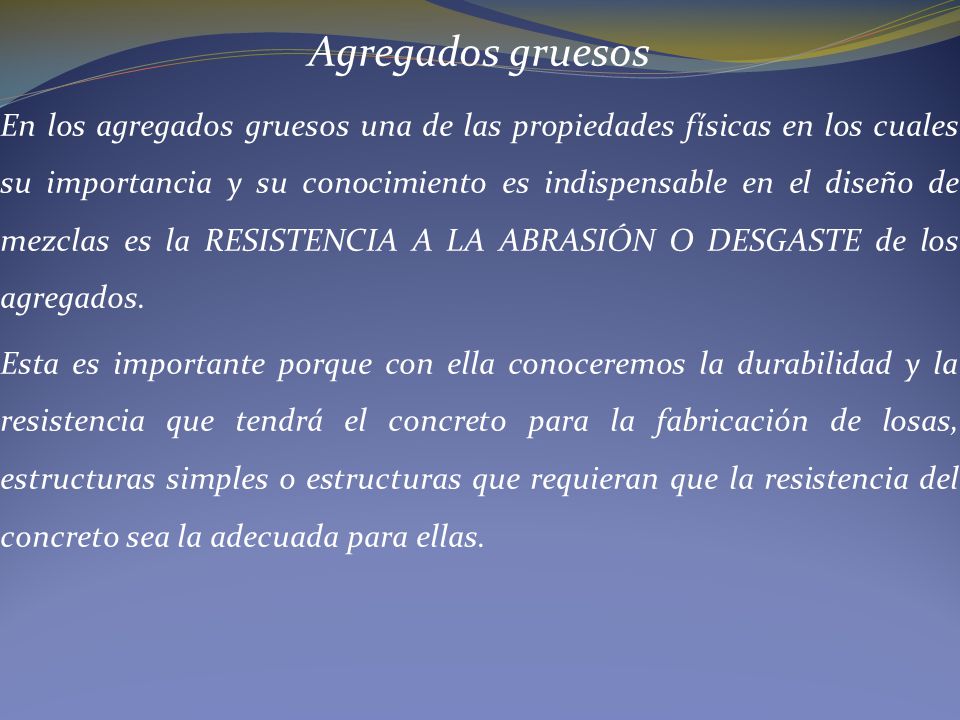

2 Agregados gruesos En los agregados gruesos una de las propiedades físicas en los cuales su importancia y su conocimiento es indispensable en el diseño de mezclas es la RESISTENCIA A LA ABRASIÓN O DESGASTE de los agregados. Esta es importante porque con ella conoceremos la durabilidad y la resistencia que tendrá el concreto para la fabricación de losas, estructuras simples o estructuras que requieran que la resistencia del concreto sea la adecuada para ellas.

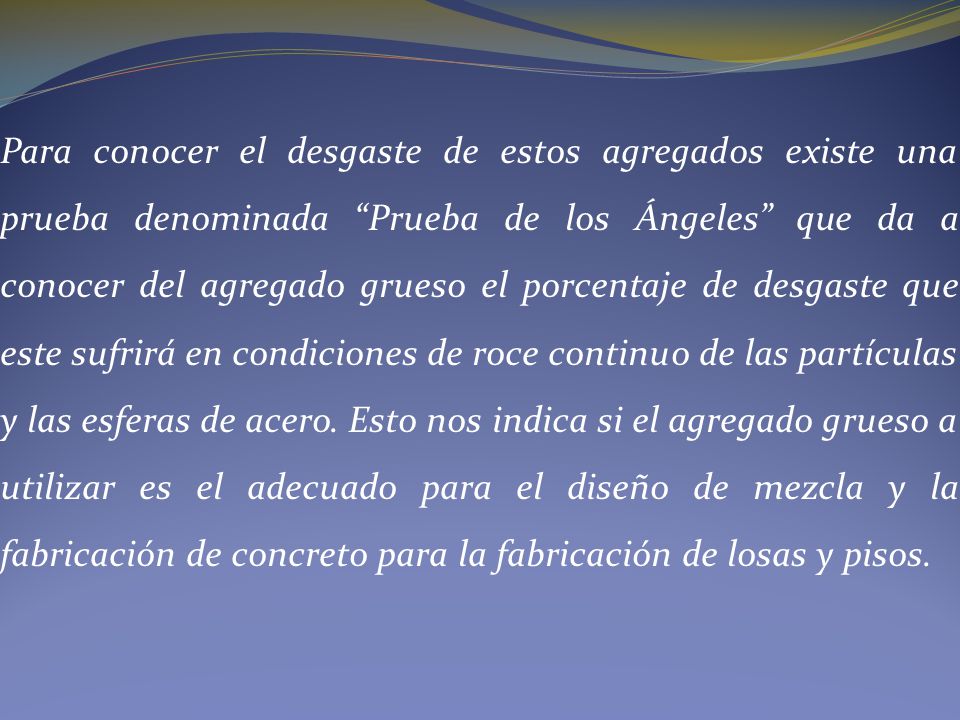

3 Para conocer el desgaste de estos agregados existe una prueba denominada “Prueba de los Ángeles” que da a conocer del agregado grueso el porcentaje de desgaste que este sufrirá en condiciones de roce continuo de las partículas y las esferas de acero. Esto nos indica si el agregado grueso a utilizar es el adecuado para el diseño de mezcla y la fabricación de concreto para la fabricación de losas y pisos.

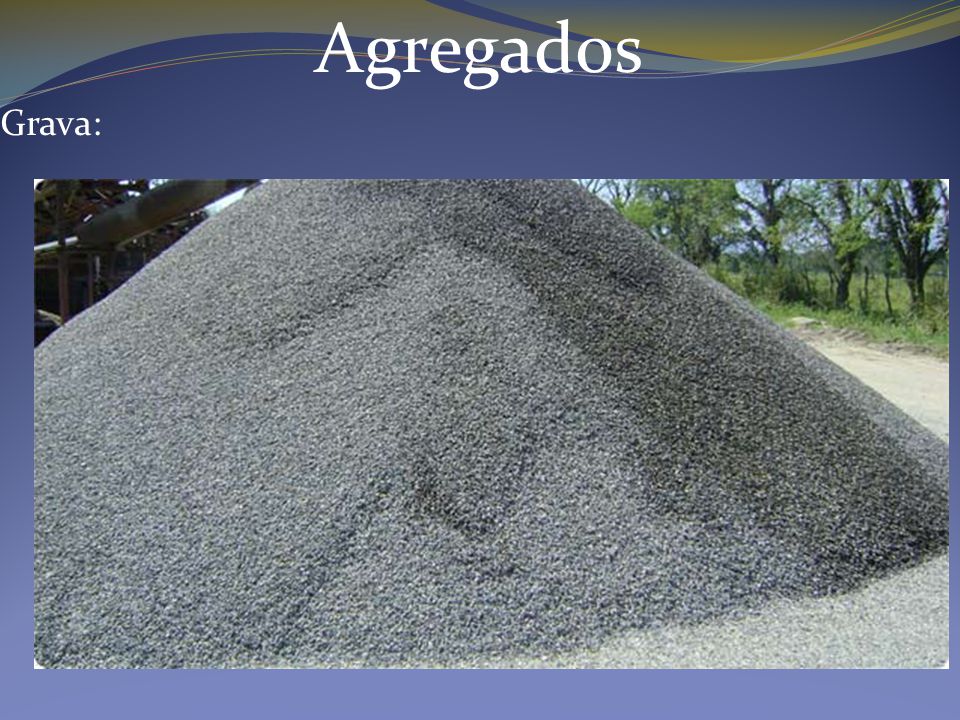

4 Agregados Grava:

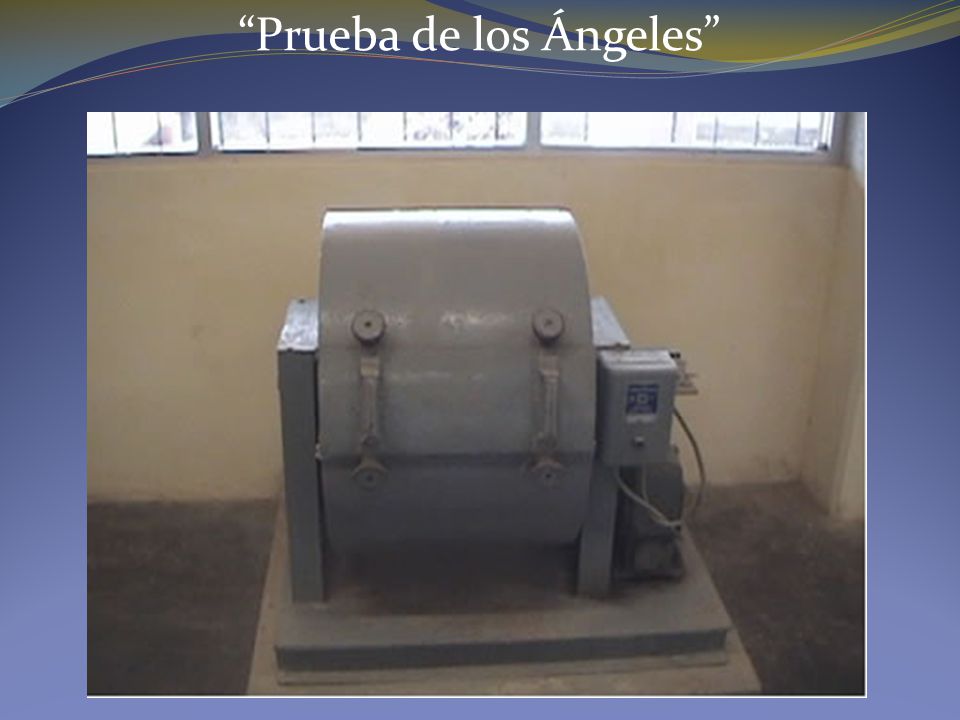

5 “Prueba de los Ángeles”

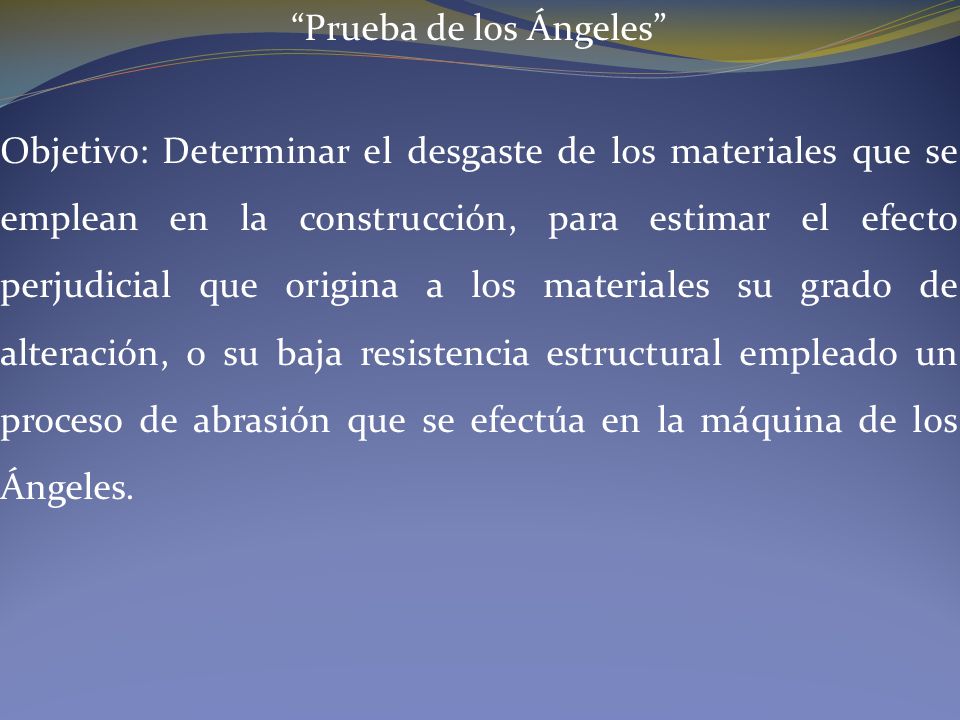

6 “Prueba de los Ángeles”
Objetivo: Determinar el desgaste de los materiales que se emplean en la construcción, para estimar el efecto perjudicial que origina a los materiales su grado de alteración, o su baja resistencia estructural empleado un proceso de abrasión que se efectúa en la máquina de los Ángeles.

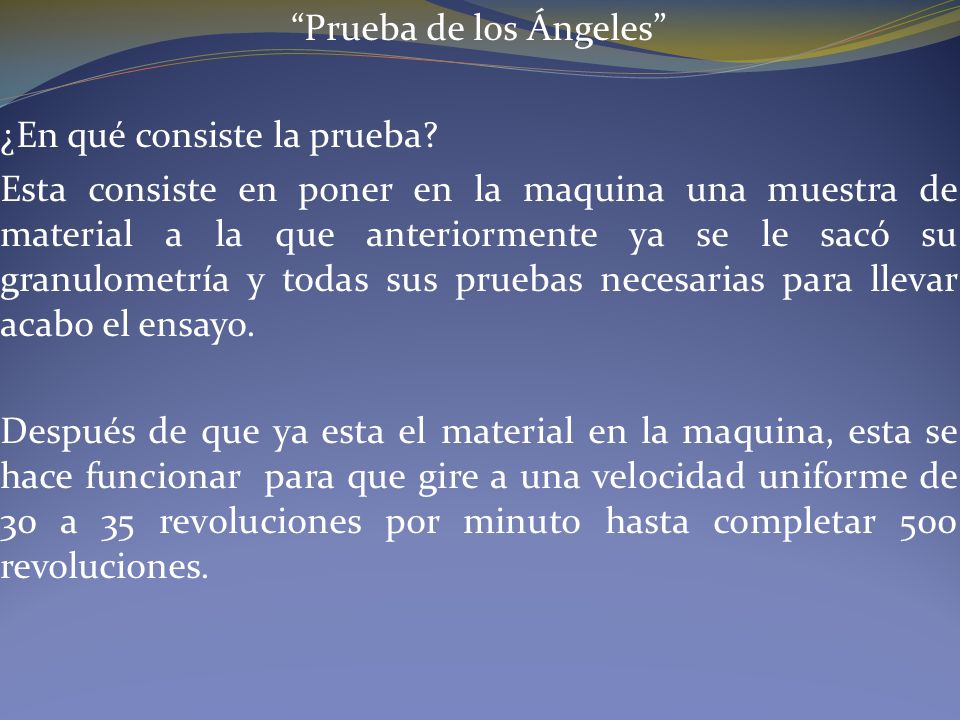

7 “Prueba de los Ángeles”
¿En qué consiste la prueba? Esta consiste en poner en la maquina una muestra de material a la que anteriormente ya se le sacó su granulometría y todas sus pruebas necesarias para llevar acabo el ensayo. Después de que ya esta el material en la maquina, esta se hace funcionar para que gire a una velocidad uniforme de 30 a 35 revoluciones por minuto hasta completar 500 revoluciones.

8 “Prueba de los Ángeles”
A continuación se saca la muestra del cilindro, se vacía en una charola y se escriba por la malla N° 12, se pesa la fracción retenida en dicha maya y se registra su peso como peso final en gramos. Después siguen los cálculos y se determinan con la siguiente formula. Pi - Pf D= _________ x 1000 Pi

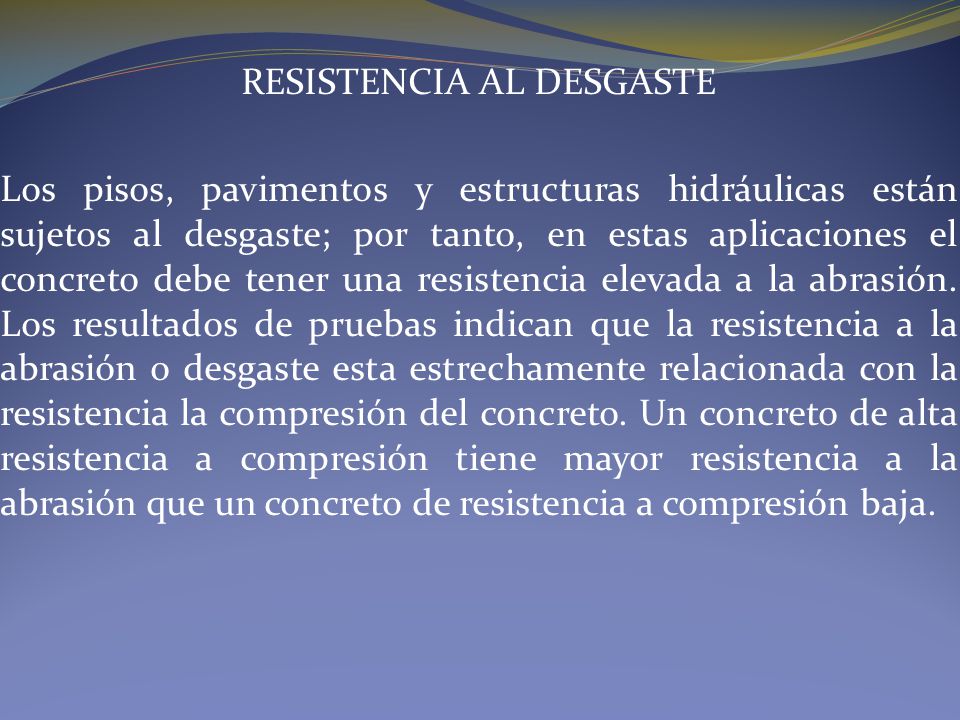

9 RESISTENCIA AL DESGASTE
Los pisos, pavimentos y estructuras hidráulicas están sujetos al desgaste; por tanto, en estas aplicaciones el concreto debe tener una resistencia elevada a la abrasión. Los resultados de pruebas indican que la resistencia a la abrasión o desgaste esta estrechamente relacionada con la resistencia la compresión del concreto. Un concreto de alta resistencia a compresión tiene mayor resistencia a la abrasión que un concreto de resistencia a compresión baja.

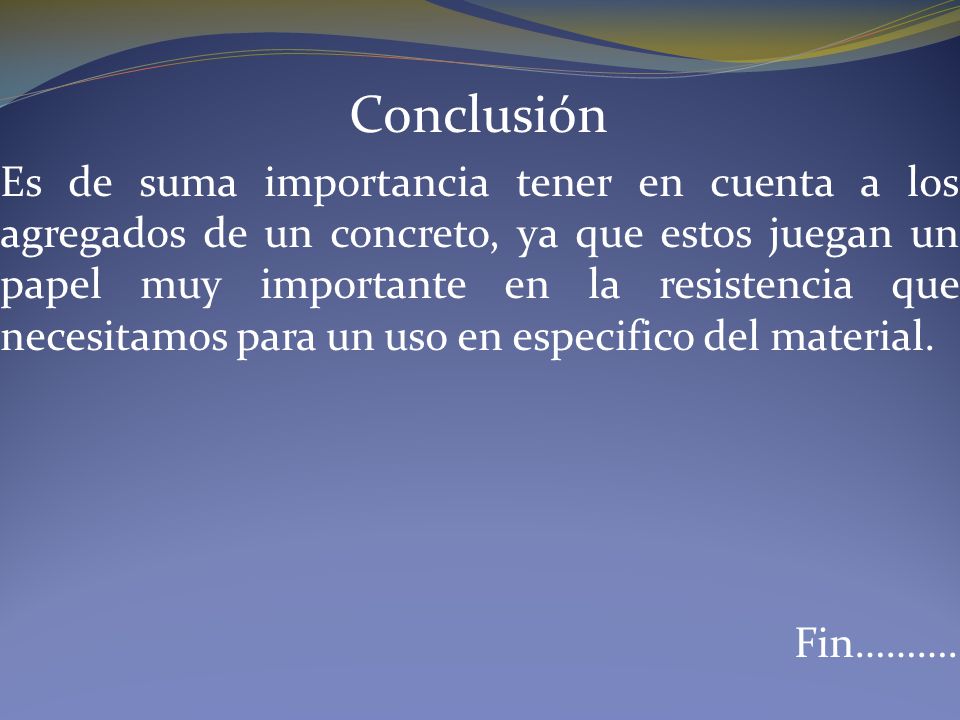

10 Conclusión Es de suma importancia tener en cuenta a los agregados de un concreto, ya que estos juegan un papel muy importante en la resistencia que necesitamos para un uso en especifico del material. Fin……….
