1 PLAN DE CONTINGENCIAS PLANTA CHIMITA

2 DIVULGACION DEL PLAN DE CONTINGENCIAS DE LA PLANTA CHIMITA
ASPECTOS FUNDAMENTALES PARA GARANTIZAR LA INTEGRIDAD DE LAS COMUNIDADES DURANTE CONTINGENCIAS EN LA OPERACIÓN DEL SISTEMA GALAN - BUCARAMANGA

3 Vicepresidencia de Transporte

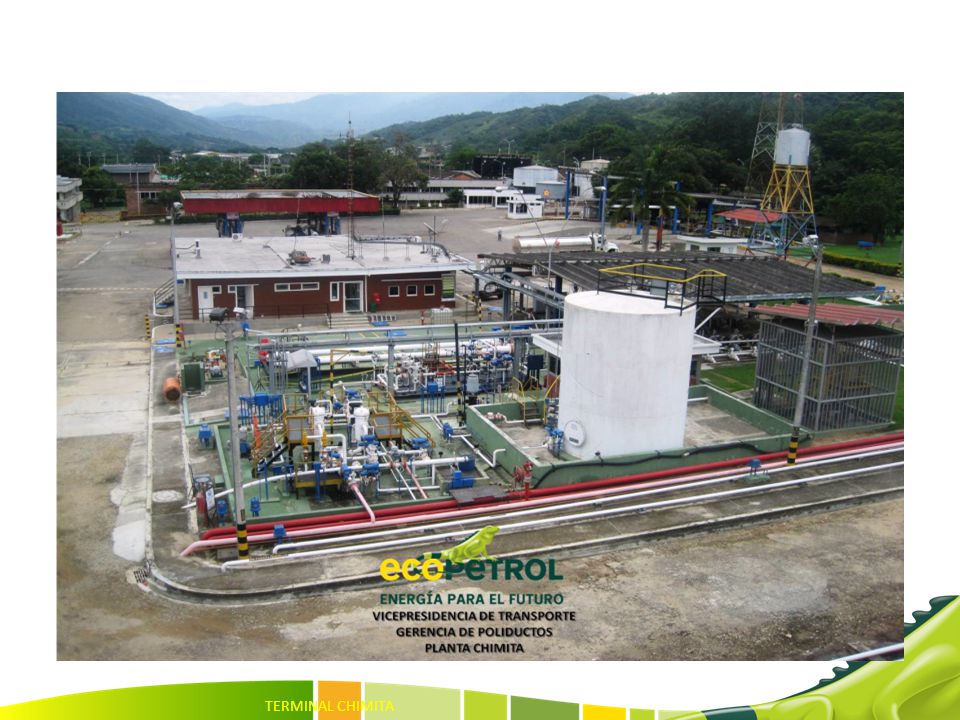

TERMINAL CHIMITA

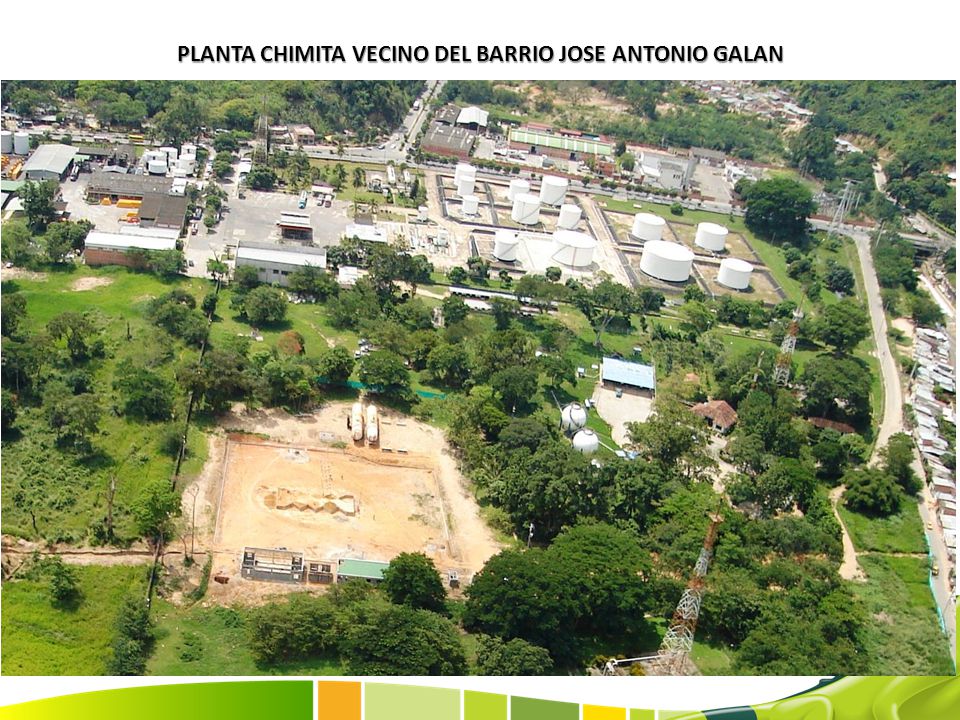

4 PLANTA CHIMITA VECINO DEL BARRIO JOSE ANTONIO GALAN

5 ¿QUE PUEDE PRODUCIR UNA EMERGENCIA EN LA INFRAESTRUCTURA DE ECOPETROL?
CAUSAS NATURALES: TERREMOTOS – INUNDACIONES AVALANCHAS - DERRUMBES. CAUSAS OPERACIONALES : ACCIDENTES DURANTE TRABAJOS DE INSTALACION O REPARACION DE TUBERIAS ACCIONES DE TERCEROS: MANIPULACION ILICITA EXCAVACIONES EN EL DERECHO DE VIA VALVULAS ILEGALES QUE ORIGINAN INCENDIOS Y EXPLOSIONES

6 ¿QUE HACER EN CASO DE DETECTAR OLOR A GASOLINA – BIODIESEL O GAS?
LLAMAR AL TELEFONO O A LA LINEA GRATUITA

7 EVACUAR INMEDIATAMENTE A UN SITIO SEGURO
¿QUE HACER EN CASO DE DETECTAR OLOR A GASOLINA – BIODIESEL O GAS? NO ENCIENDA FOSFOROS – VELAS – LUCES APAGUE LOS PILOTOS DE LA ESTUFA Y CIERRE LA VALVULA DEL CILINDRO EVACUAR INMEDIATAMENTE A UN SITIO SEGURO

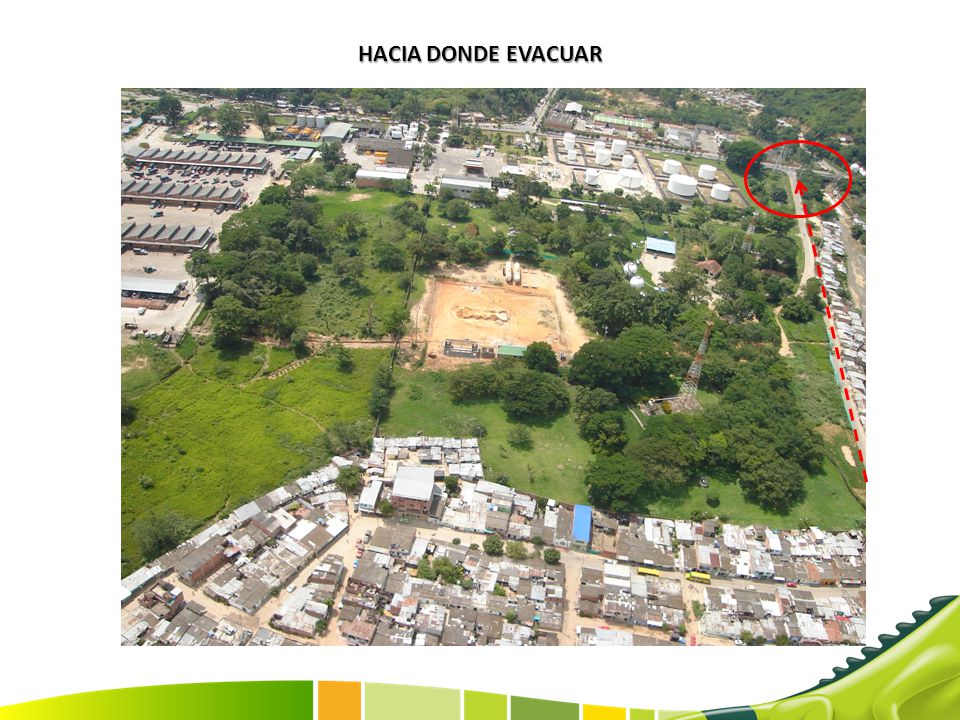

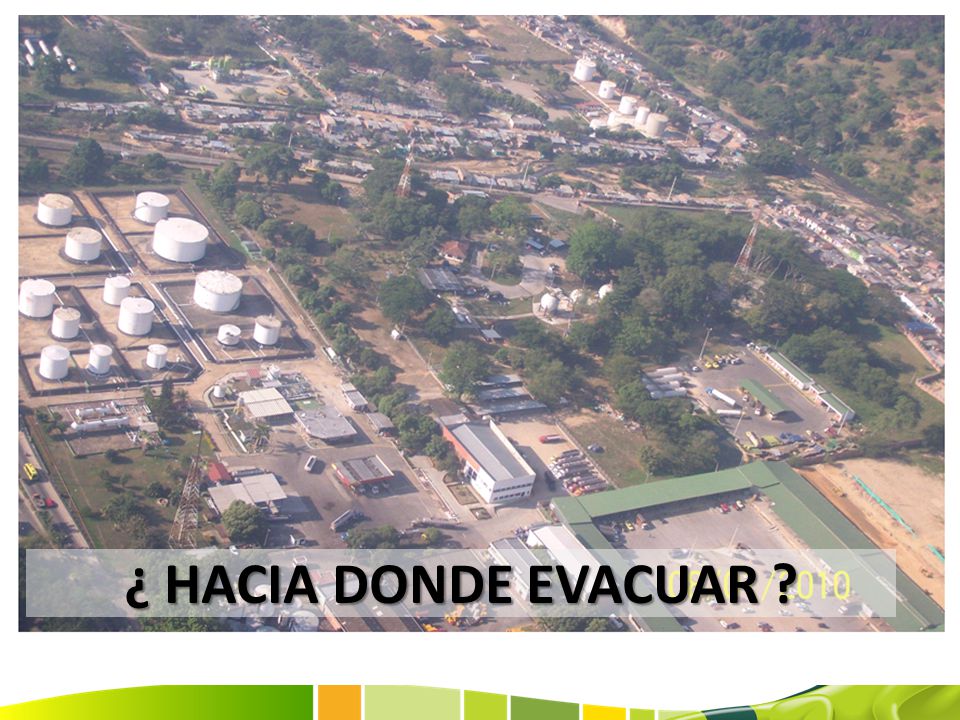

8 HACIA DONDE EVACUAR

9 BARRIO JOSE ANTONIO GALAN
PUNTO 1 TERPEL BARRIO JOSE ANTONIO GALAN PUNTO 2 MOBIL NORGAS ¿ HACIA DONDE EVACUAR ?

10 ¿ HACIA DONDE EVACUAR ?

11 LA PREPARACION PARA LA PREVENCION Y CONTROL DE LAS EMERGENCIAS ES PERMANENTE

12 UBICACIÓN – LOCALIZACIÓN PLANTA CHIMITA

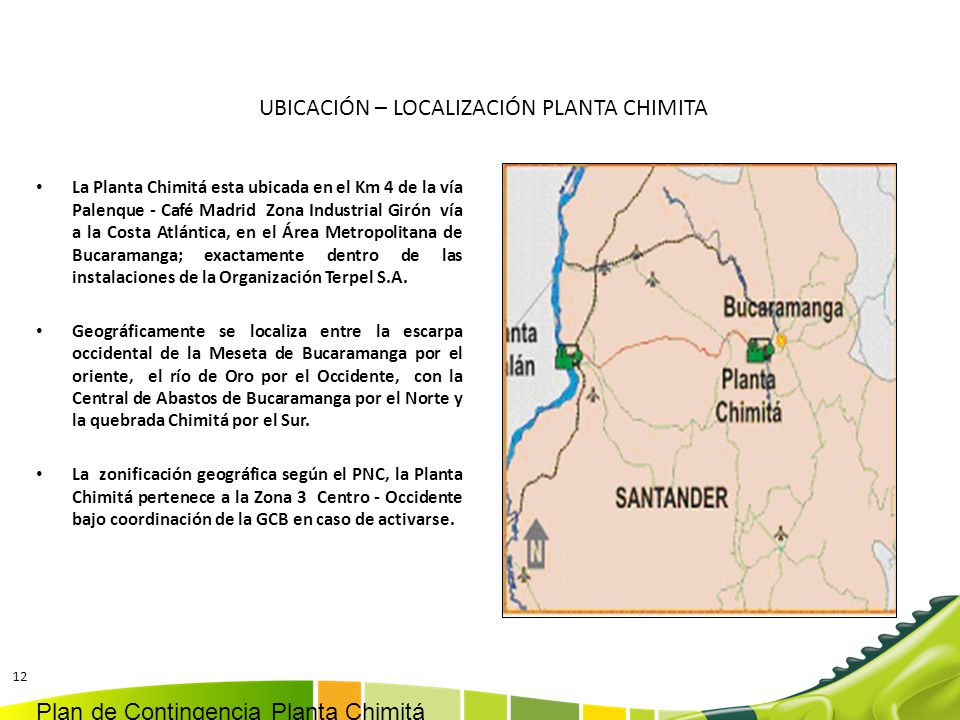

La Planta Chimitá esta ubicada en el Km 4 de la vía Palenque - Café Madrid Zona Industrial Girón vía a la Costa Atlántica, en el Área Metropolitana de Bucaramanga; exactamente dentro de las instalaciones de la Organización Terpel S.A. Geográficamente se localiza entre la escarpa occidental de la Meseta de Bucaramanga por el oriente, el río de Oro por el Occidente, con la Central de Abastos de Bucaramanga por el Norte y la quebrada Chimitá por el Sur. La zonificación geográfica según el PNC, la Planta Chimitá pertenece a la Zona 3 Centro - Occidente bajo coordinación de la GCB en caso de activarse. Plan de Contingencia Planta Chimitá

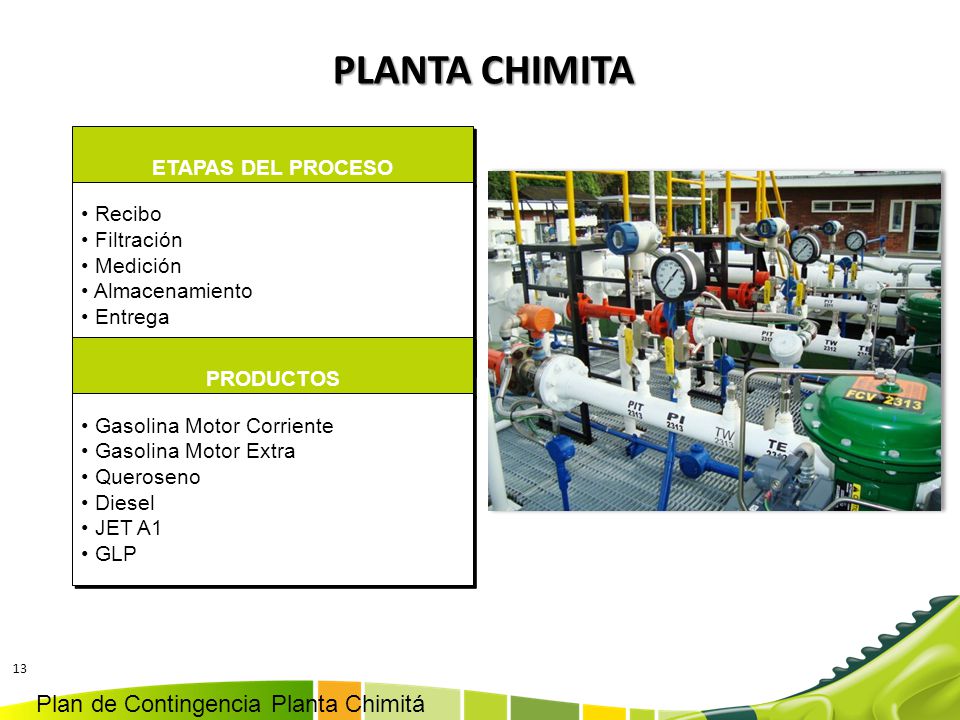

13 PLANTA CHIMITA Plan de Contingencia Planta Chimitá ETAPAS DEL PROCESO
Recibo Filtración Medición Almacenamiento Entrega PRODUCTOS Gasolina Motor Corriente Gasolina Motor Extra Queroseno Diesel JET A1 GLP Plan de Contingencia Planta Chimitá

14 ÁREA DE INFLUENCIA PUNTUAL
Plan de Contingencia Planta Chimitá

15 ÁREA DE INFLUENCIA LOCAL
Plan de Contingencia Planta Chimitá

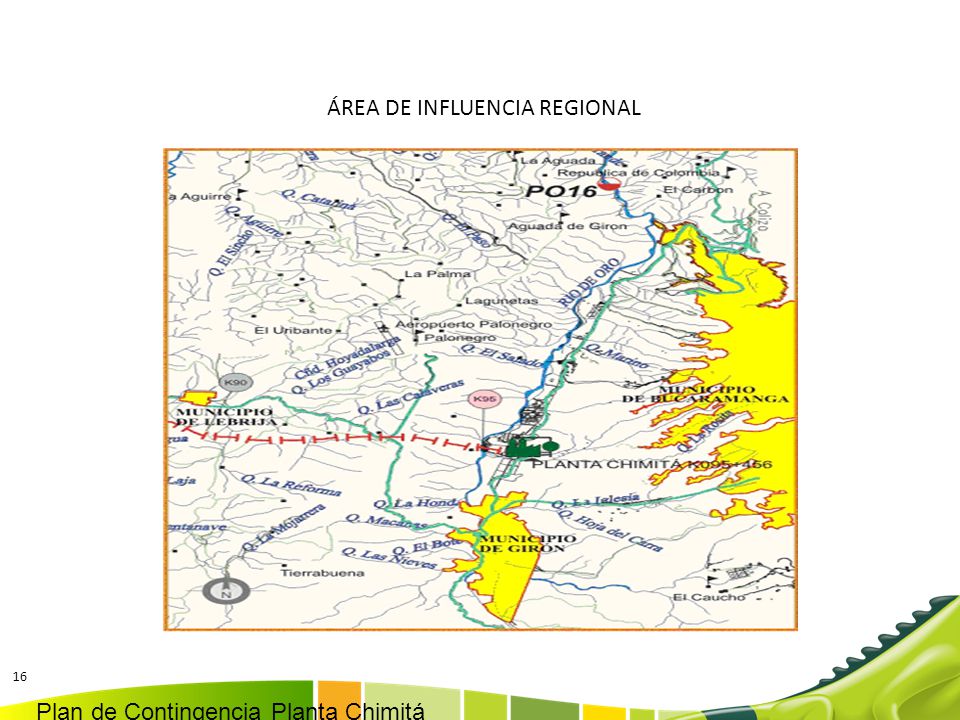

16 ÁREA DE INFLUENCIA REGIONAL
Plan de Contingencia Planta Chimitá

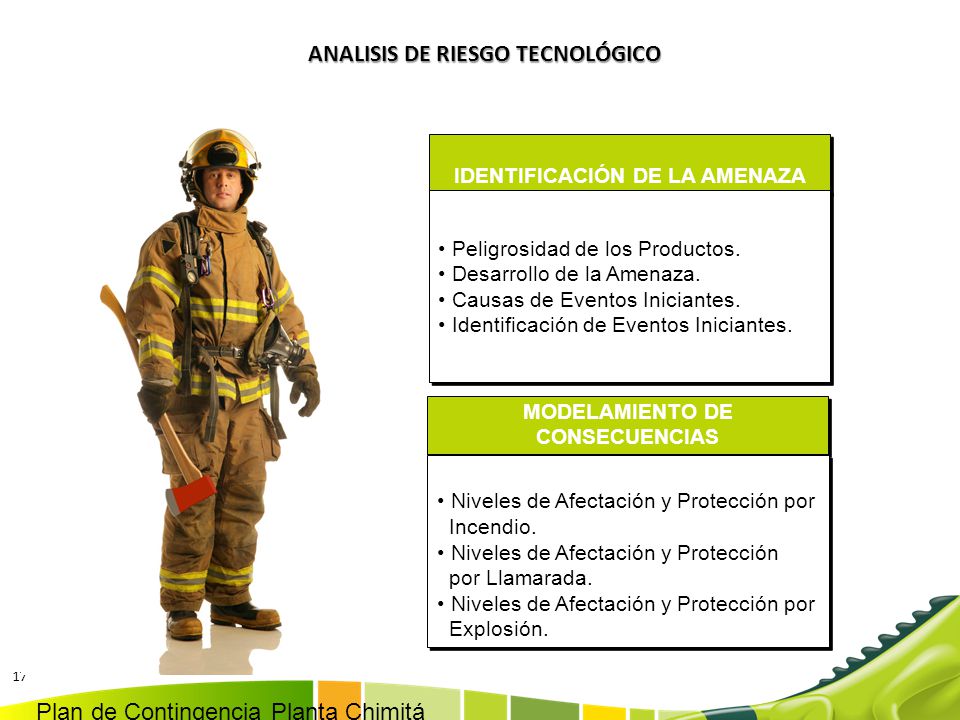

17 ANALISIS DE RIESGO TECNOLÓGICO
Mensaje principal no mayor de 45 caracteres IDENTIFICACIÓN DE LA AMENAZA Peligrosidad de los Productos. Desarrollo de la Amenaza. Causas de Eventos Iniciantes. Identificación de Eventos Iniciantes. MODELAMIENTO DE CONSECUENCIAS Niveles de Afectación y Protección por Incendio. Niveles de Afectación y Protección por Llamarada. Explosión. Plan de Contingencia Planta Chimitá

18 ANALISIS DE RIESGO TECNOLÓGICO
Mensaje principal no mayor de 45 caracteres CAUSAS DE EVENTOS INICIANTES Tanques de Almacenamiento. Bombas. Líneas de Proceso. IDENTIFICACIÓN DE EVENTOS INICIANTES Y AMENAZANTES Incendio de la Piscina de Producto. Chorro de Fuego. Incendio de Nube de Vapores. Explosión No Confinada. Explosión de Vapores en Expansión de un líquido en Ebullición (Bleve). Incendio en Tks de Almacenamiento. Plan de Contingencia Planta Chimitá

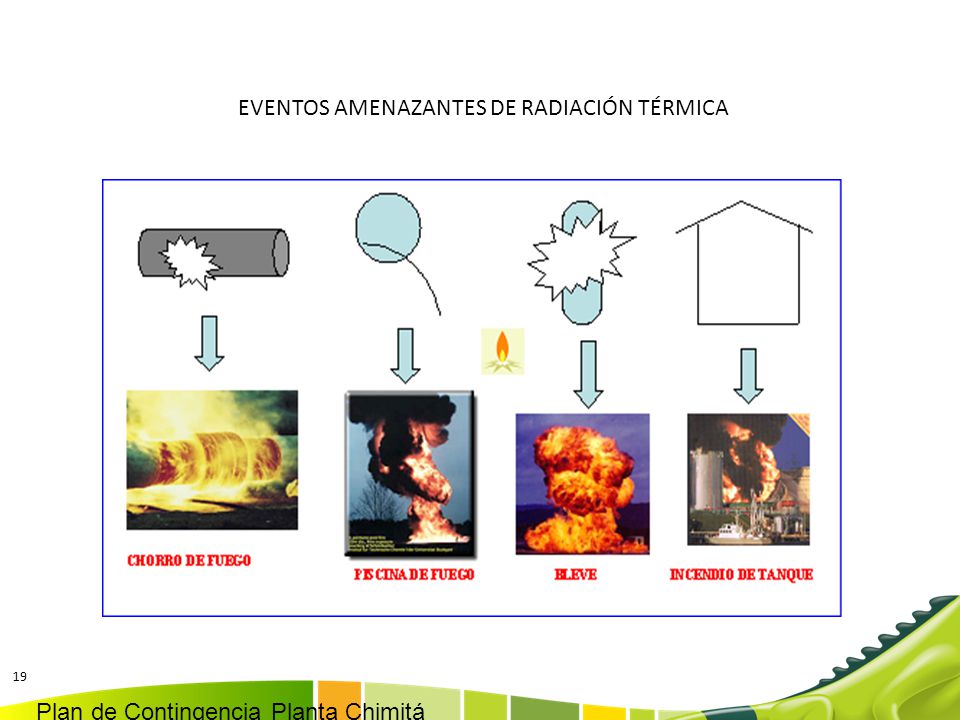

19 EVENTOS AMENAZANTES DE RADIACIÓN TÉRMICA
Plan de Contingencia Planta Chimitá

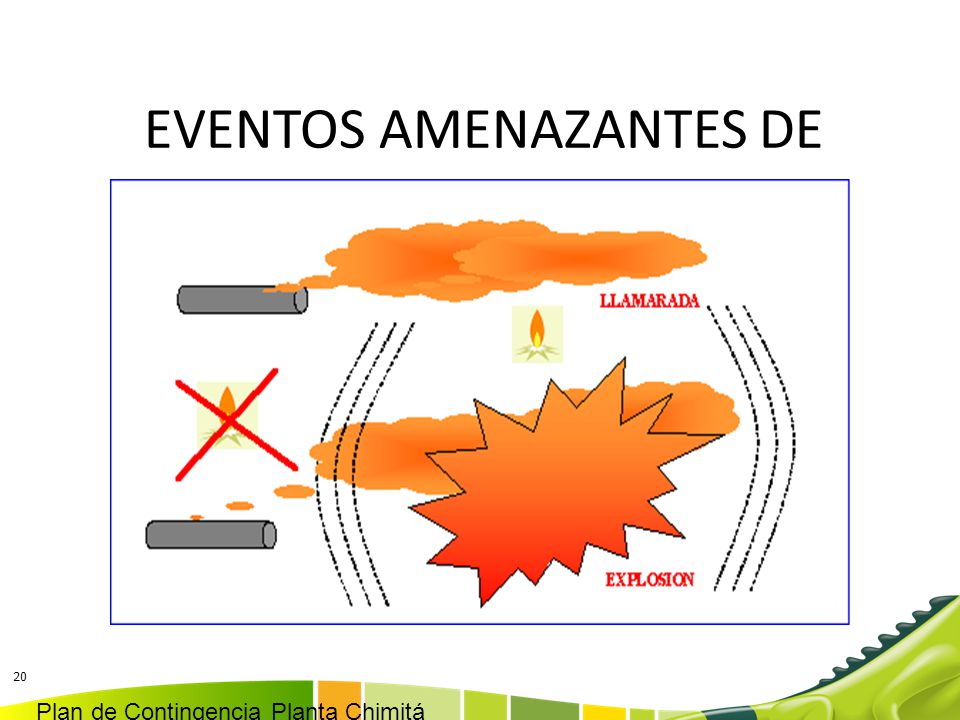

20 EVENTOS AMENAZANTES DE DISPERSION DE NUBE
Plan de Contingencia Planta Chimitá

21 ANALISIS DE VULNERABILIDAD CLASIFICACIÓN DE ÁREAS CRÍTICAS

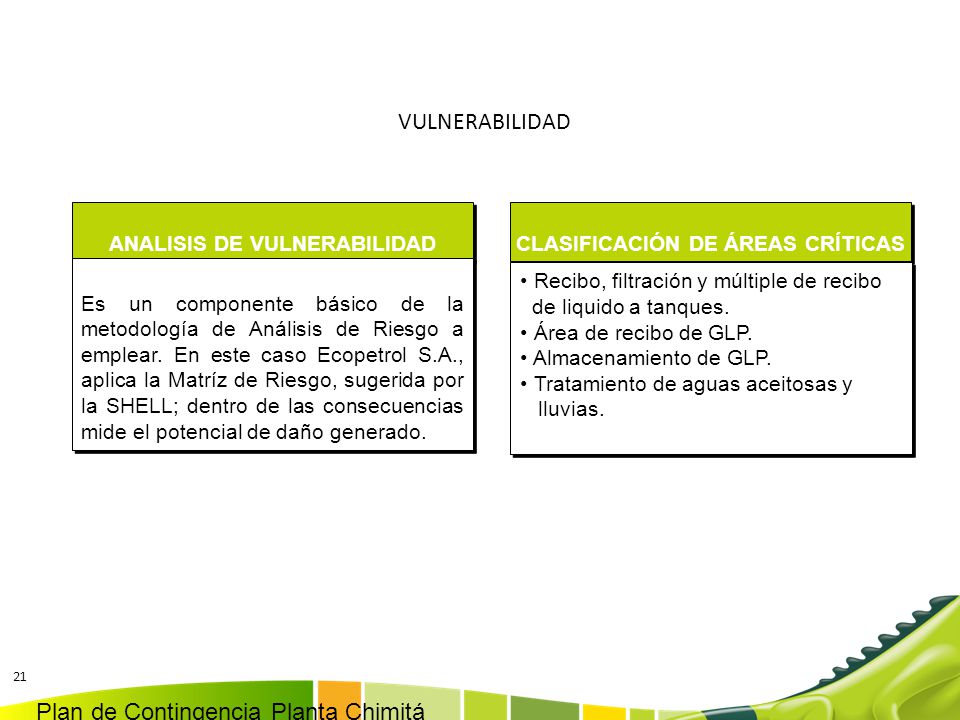

Mensaje principal no mayor de 45 caracteres ANALISIS DE VULNERABILIDAD CLASIFICACIÓN DE ÁREAS CRÍTICAS Es un componente básico de la metodología de Análisis de Riesgo a emplear. En este caso Ecopetrol S.A., aplica la Matríz de Riesgo, sugerida por la SHELL; dentro de las consecuencias mide el potencial de daño generado. Recibo, filtración y múltiple de recibo de liquido a tanques. Área de recibo de GLP. Almacenamiento de GLP. Tratamiento de aguas aceitosas y lluvias. Plan de Contingencia Planta Chimitá

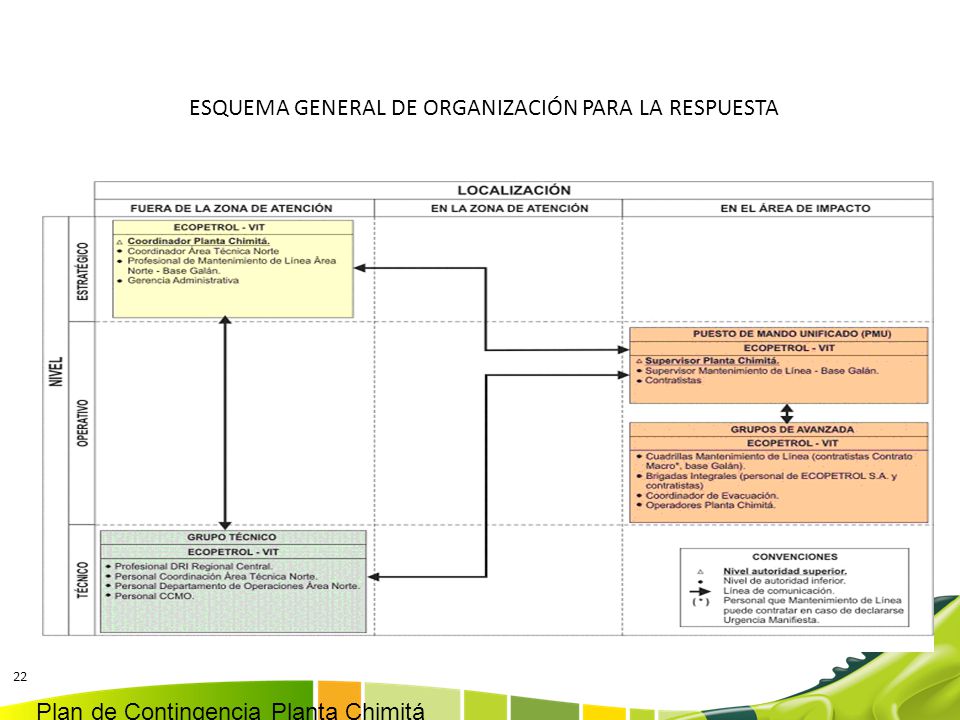

22 ESQUEMA GENERAL DE ORGANIZACIÓN PARA LA RESPUESTA
Plan de Contingencia Planta Chimitá

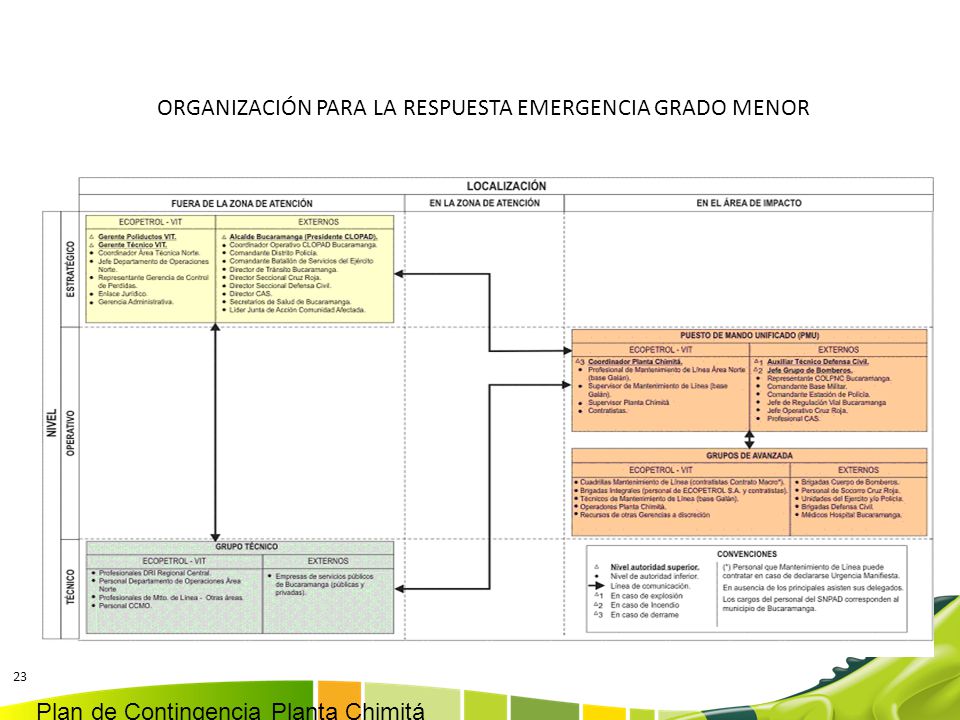

23 ORGANIZACIÓN PARA LA RESPUESTA EMERGENCIA GRADO MENOR
Plan de Contingencia Planta Chimitá

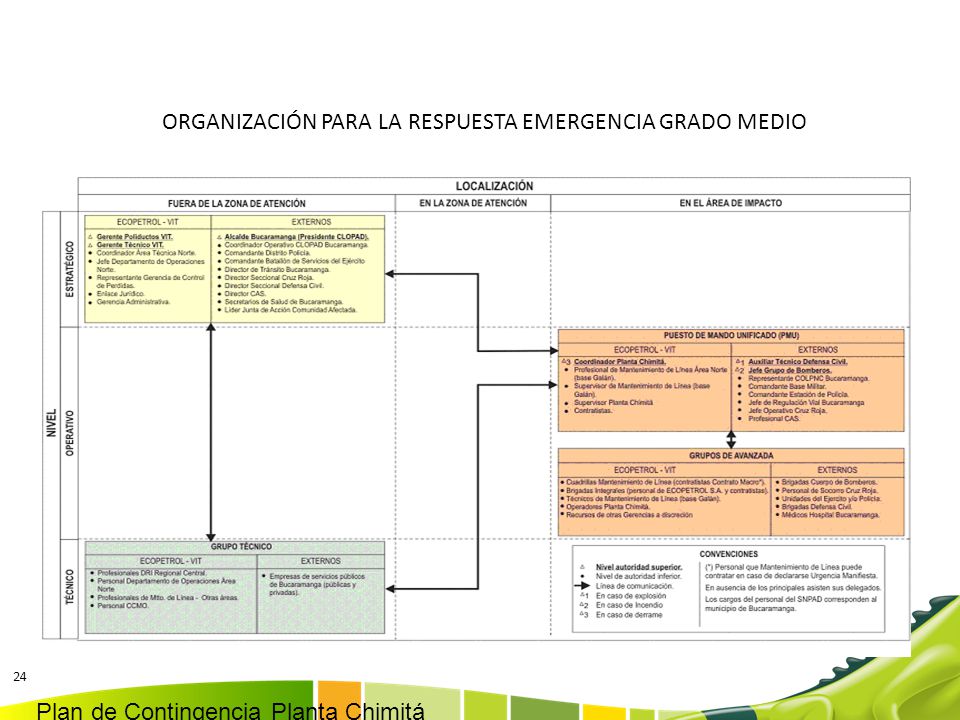

24 ORGANIZACIÓN PARA LA RESPUESTA EMERGENCIA GRADO MEDIO
Mensaje principal no mayor de 45 caracteres Plan de Contingencia Planta Chimitá

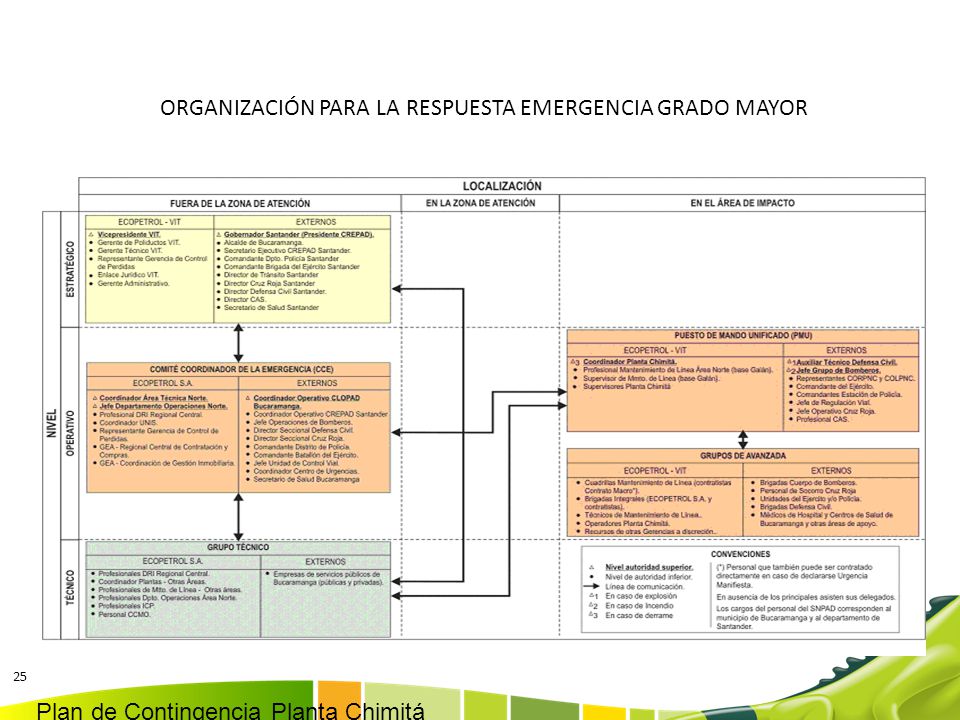

25 ORGANIZACIÓN PARA LA RESPUESTA EMERGENCIA GRADO MAYOR
Plan de Contingencia Planta Chimitá

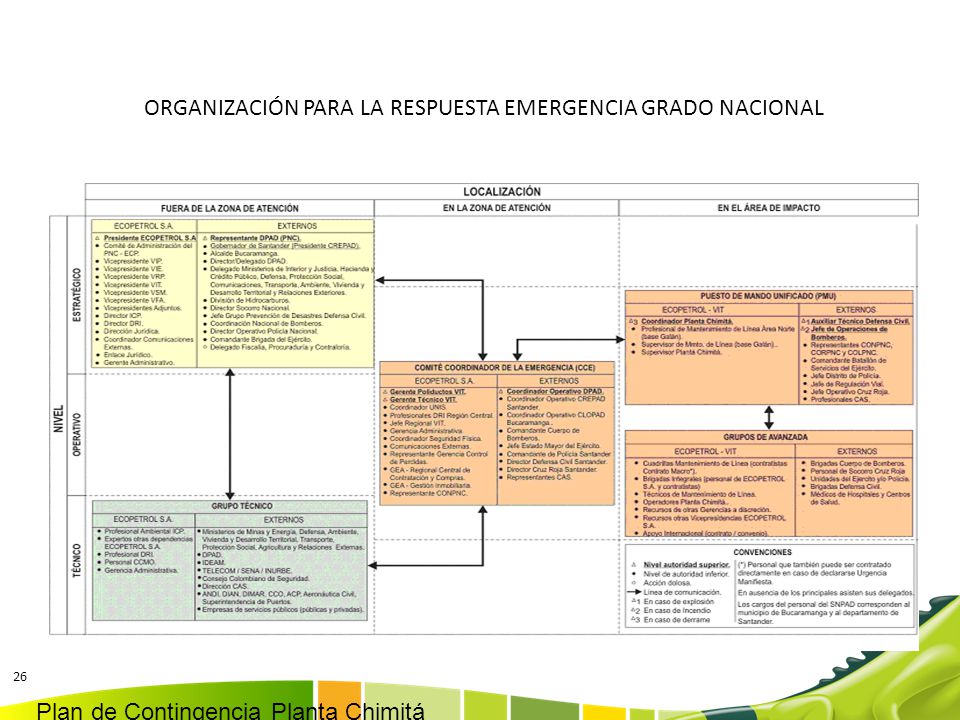

26 ORGANIZACIÓN PARA LA RESPUESTA EMERGENCIA GRADO NACIONAL
Plan de Contingencia Planta Chimitá

27 CUIDARME Y CUIDARTE ES NUESTRO COMPROMISO CON LA VIDA EN ECOPETROL
