OPERACION SEGURA DE APARATOS SOMETIDOS A PRESION EN LA AGROINDUSTRIA

Presentación del tema: "OPERACION SEGURA DE APARATOS SOMETIDOS A PRESION EN LA AGROINDUSTRIA"— Transcripción de la presentación:

1 OPERACION SEGURA DE APARATOS SOMETIDOS A PRESION EN LA AGROINDUSTRIA
Ing. Melvyn Cavalo

2

3

4 Prevención de Riesgos en la Actividad Agro-Industrial
OBJETIVO Transferir información relativa a la operación segura de recipientes sometidos a presión con fuego y sin fuego en la Agroindustria.

5 Prevención de Riesgos en la Actividad Agro-Industrial

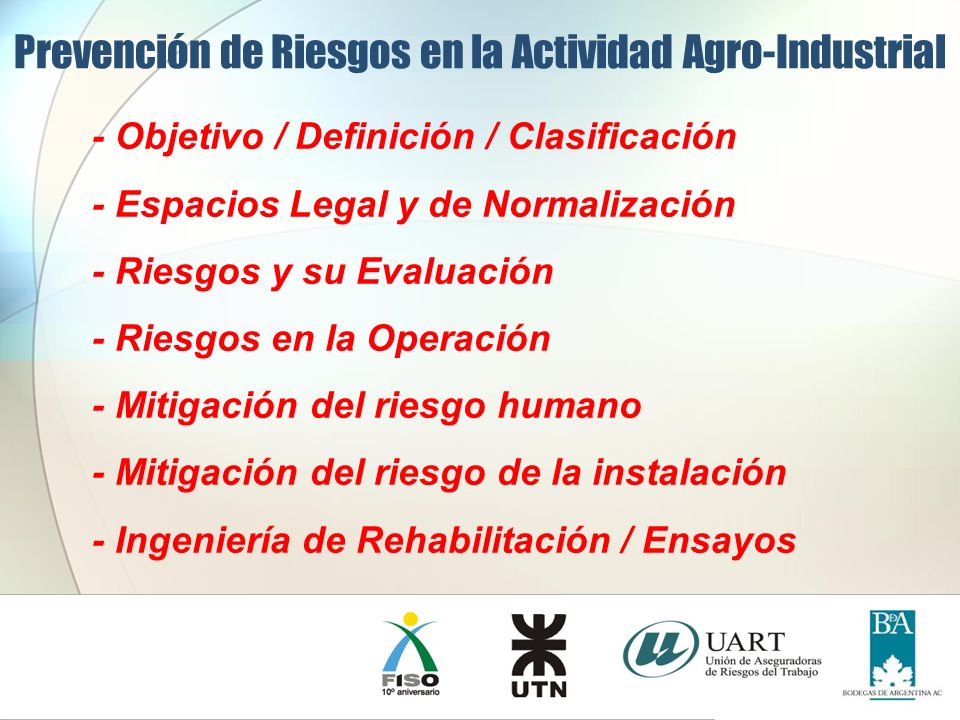

- Objetivo / Definición / Clasificación - Espacios Legal y de Normalización - Riesgos y su Evaluación - Riesgos en la Operación - Mitigación del riesgo humano - Mitigación del riesgo de la instalación - Ingeniería de Rehabilitación / Ensayos

6 DEFINICION DE APARATO SOMETIDO A PRESION
Prevención de Riesgos en la Actividad Agro-Industrial DEFINICION DE APARATO SOMETIDO A PRESION Son aquellos recipientes destinados a contener sustancias en estado de agregación líquido o gaseoso con una presión interior superior a la atmosférica.

7 Prevención de Riesgos en la Actividad Agro-Industrial
CLASIFICACION Con Fuego Calderas Intercambiadores Autoclaves Sin Fuego Sistemas de Aire Gases Comprimidos Gases Industriales Combustibles

8 Prevención de Riesgos en la Actividad Agro-Industrial
LEGISLACION CONCURRENTE -Ley y concurrentes (Nac.) -Secretaría de Combustibles (Nac.) -Subsecretaria de Trabajo (Prov.) -Ordenanzas y Decretos (Mun.)

9 Prevención de Riesgos en la Actividad Agro-Industrial
ESPACIO DE NORMALIZACION ASME (USA) - DOT (USA) SNCT (Francia) AD-MERKBLATT (Alemania) BS (Inglaterra) IRAM (Argentina) - Otras Normas Concurrentes

10 Prevención de Riesgos en la Actividad Agro-Industrial
En la operación de aparatos sometidos a presión existen riesgos severos de desastre que se pueden ponderar a través del producto (visión europea): Criticidad del Riesgo= P x V

11 CRITERIO DE CRITICIDAD P X V
Prevención de Riesgos en la Actividad Agro-Industrial CRITERIO DE CRITICIDAD P X V 1-50 : Recipientes no críticos : Criticidad Media +De 100 : Criticidad Alta

12 Prevención de Riesgos en la Actividad Agro-Industrial
CRITERIO DE CRITICIDAD - ARGENTINA La legislación en materia de Higiene y Seguridad en el Trabajo considera a un recipiente que pueda desarrollar presión interna a aquellos que superen a 1 Bar.

13 RIESGOS EN LA OPERACIÓN DE APARATOS SOMETIDOS A PRESION
Prevención de Riesgos en la Actividad Agro-Industrial RIESGOS EN LA OPERACIÓN DE APARATOS SOMETIDOS A PRESION -Explosión Incendio -Impactos Atrapamientos -Contacto eléctrico directo -Contacto eléctrico indirecto -Atmósferas críticas

14 Prevención de Riesgos en la Actividad Agro-Industrial
EXPLOSION -Falta de resistencia del material -Elevada corrosión -Exceso de presión -Falta de agua -Falta barrido cámara de combustión -Etc.

15 Prevención de Riesgos en la Actividad Agro-Industrial
INCENDIO -Inflamación del combustible -Inflamación del lubricante -Inflamación o reacción de químicos -Elevada temperatura del aire comprimido -Excesiva temperatura del aceite de refrigeración

16 Prevención de Riesgos en la Actividad Agro-Industrial
IMPACTOS -Presencia de cuerpos móviles fuera de control -Terremoto -Etc.

17 Prevención de Riesgos en la Actividad Agro-Industrial
ATRAPAMIENTOS -Presencia de órganos móviles sin protección -Etc.

18 CONTACTO ELECTRICO DIRECTO
Prevención de Riesgos en la Actividad Agro-Industrial CONTACTO ELECTRICO DIRECTO -Acometida eléctrica insegura -Interruptor en mal estado -Etc.

19 CONTACTO ELECTRICO INDIRECTO
Prevención de Riesgos en la Actividad Agro-Industrial CONTACTO ELECTRICO INDIRECTO -Falla de aislamiento funcional -Deficiente emplazamiento -Etc.

20 RIESGOS EN LA OPERACIÓN
Prevención de Riesgos en la Actividad Agro-Industrial RIESGOS EN LA OPERACIÓN Intervienen dos factores -HUMANO -INSTALACION

21 MITIGACION DEL RIESGO HUMANO
Prevención de Riesgos en la Actividad Agro-Industrial MITIGACION DEL RIESGO HUMANO A través de la competencia demostrable del Operador y su capacitación continua. Ejemplo: Resolución 2442/02 Matrícula del Operador Subsecretaria de Trabajo - Mendoza

22 MITIGACION DEL RIESGO EN LA INSTALACION

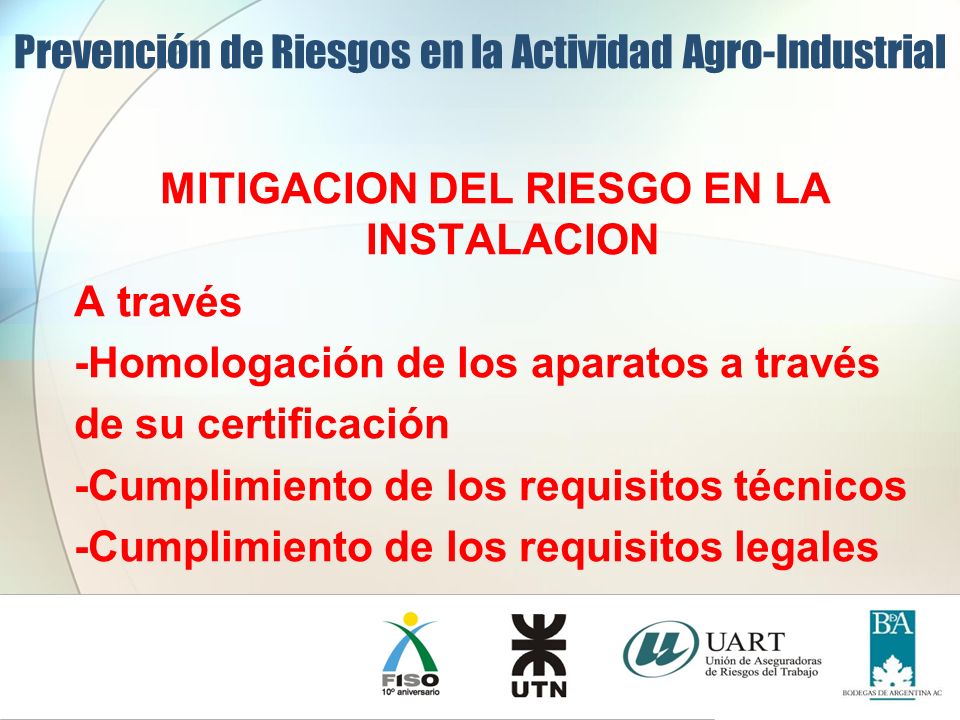

Prevención de Riesgos en la Actividad Agro-Industrial MITIGACION DEL RIESGO EN LA INSTALACION A través -Homologación de los aparatos a través de su certificación -Cumplimiento de los requisitos técnicos -Cumplimiento de los requisitos legales

23 INGENIERIA DE REHABILITACION
Prevención de Riesgos en la Actividad Agro-Industrial INGENIERIA DE REHABILITACION Es el conjunto de ensayos que tienen por objetivo verificar el comportamiento seguro del recipiente a presión, ya sea con fuego o sin fuego.

24 REHABILITACION DE CALDERAS
Prevención de Riesgos en la Actividad Agro-Industrial REHABILITACION DE CALDERAS Consiste por ejemplo en: -Destapar la caldera -Proceder a su limpieza -Controlar espesores por US en zonas críticas -Si aparece alguna duda se aplica RX

25 REHABILITACION DE CALDERAS

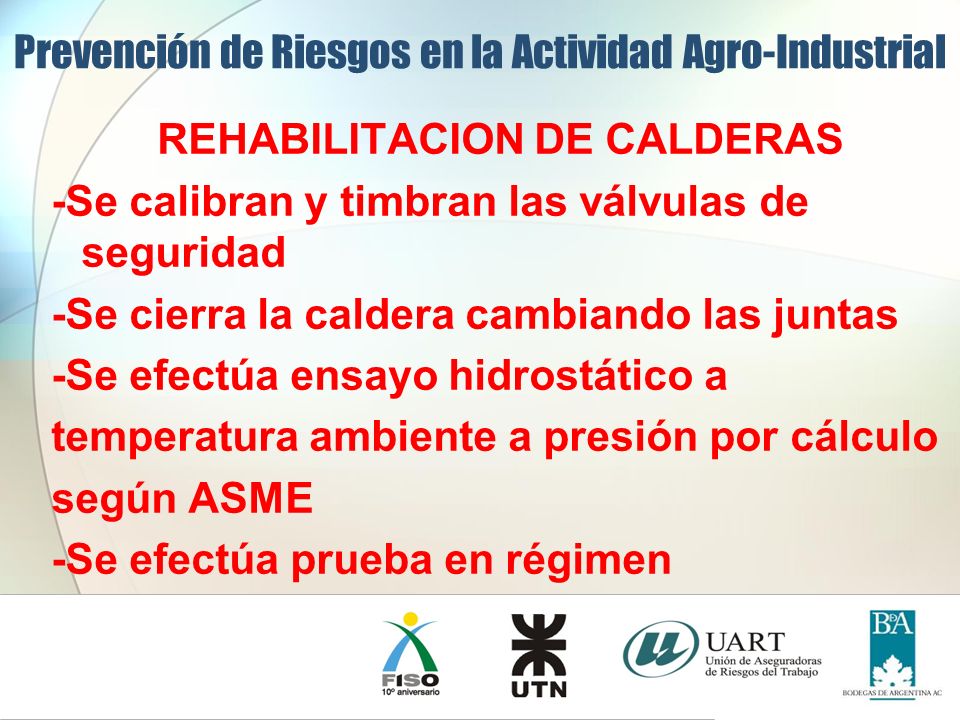

Prevención de Riesgos en la Actividad Agro-Industrial REHABILITACION DE CALDERAS -Se calibran y timbran las válvulas de seguridad -Se cierra la caldera cambiando las juntas -Se efectúa ensayo hidrostático a temperatura ambiente a presión por cálculo según ASME -Se efectúa prueba en régimen

26 Prevención de Riesgos en la Actividad Agro-Industrial

27 REHABILITACION DE RECIPIENTES
Prevención de Riesgos en la Actividad Agro-Industrial REHABILITACION DE RECIPIENTES SIN FUEGO Consiste por ejemplo en: -Destapar el recipiente / aislación -Proceder a su limpieza y arenado -Controlar espesores por US cada 200x200mm -Si aparece alguna duda se aplica RX

28 Prevención de Riesgos en la Actividad Agro-Industrial
-Se calibran y timbran las válvulas de seguridad y de exceso de flujo -Se cierra el recipiente cambiando las juntas -Se efectúa ensayo hidrostático a temperatura ambiente a presión por cálculo según ASME -Se efectúa prueba de hermeticidad y pintura final

29 Prevención de Riesgos en la Actividad Agro-Industrial

30 UNIVERSO RECIPIENTES A PRESION
Prevención de Riesgos en la Actividad Agro-Industrial UNIVERSO RECIPIENTES A PRESION -Calderas y Calderetas -Compresores de Aire -Tanques con GLP (Propano) -Tanques con Anhídrido Sulfuroso o Carbónico -Tanques con Amoníaco

31 PROBABLES CONTINGENCIAS
Prevención de Riesgos en la Actividad Agro-Industrial PROBABLES CONTINGENCIAS -Explosión -Nube Tóxica -Impacto Ambiental -BLEVE -UVCE -POOL-FIRE -JET - FIRE -Etc.

32 Prevención de Riesgos en la Actividad Agro-Industrial
Muerto por explosion de un compresor

33 Prevención de Riesgos en la Actividad Agro-Industrial
Muertos por explosión de una caldera

34 Prevención de Riesgos en la Actividad Agro-Industrial
Nube tóxica por accidente

35 Prevención de Riesgos en la Actividad Agro-Industrial
BLEVE en un accidente

36 CONTROLEMOS SU INTEGRIDAD
Prevención de Riesgos en la Actividad Agro-Industrial Los recipientes a presión forman parte de la mayoría de las cadenas tecnológicas y que su eventual colapso puede afectar la vida, los bienes y el medio ambiente de nuestra Sociedad. CONTROLEMOS SU INTEGRIDAD Muchas Gracias!!!!!
