Medios utilizados por los físicos para estudiar los movimientos

Presentación del tema: "Medios utilizados por los físicos para estudiar los movimientos"— Transcripción de la presentación:

1 Medios utilizados por los físicos para estudiar los movimientos
t (s) X (m) 20 40 60 2 4 6 Tablas ∆ S = v ∙ ∆ t Ecuaciones Gráficas

2 Gráficas del movimiento
Asunto Gráficas del movimiento Cinemática

3 Evento de 800 m plano Olimpíada de Montreal 1976 Alberto Juantorena
100 200 300 400 500 600 700 800 12,5 25,7 38,3 50,9 64,4 77 91,6 103,5 d (m) Alberto Juantorena t (s) Olimpíada de Montreal 1976 100 200 300 400 500 600 700 800 8,0 7,78 7,83 7,86 7,76 7,79 7,64 7,73 d (m) v (m/s)

4

5 Eje X (abscisas): se ubican los valores de la variable independiente
Y Y2 (X2 ; Y2) (X1 ; Y1) Y1 X1 X2 X Eje X (abscisas): se ubican los valores de la variable independiente Eje Y (ordenadas): se ubican los valores de la variable independiente

6 m = m = m =  Y  X Y2 - Y1 X2 - X1 Pendiente de la recta (m)
X Y X1 Y2 X2 Y1 P1 P2  Y m =  X Y2 - Y1 m = X2 - X1 Pendiente de la recta (m)  (valores de magnitud en Y) m =  (valores de magnitud en X)

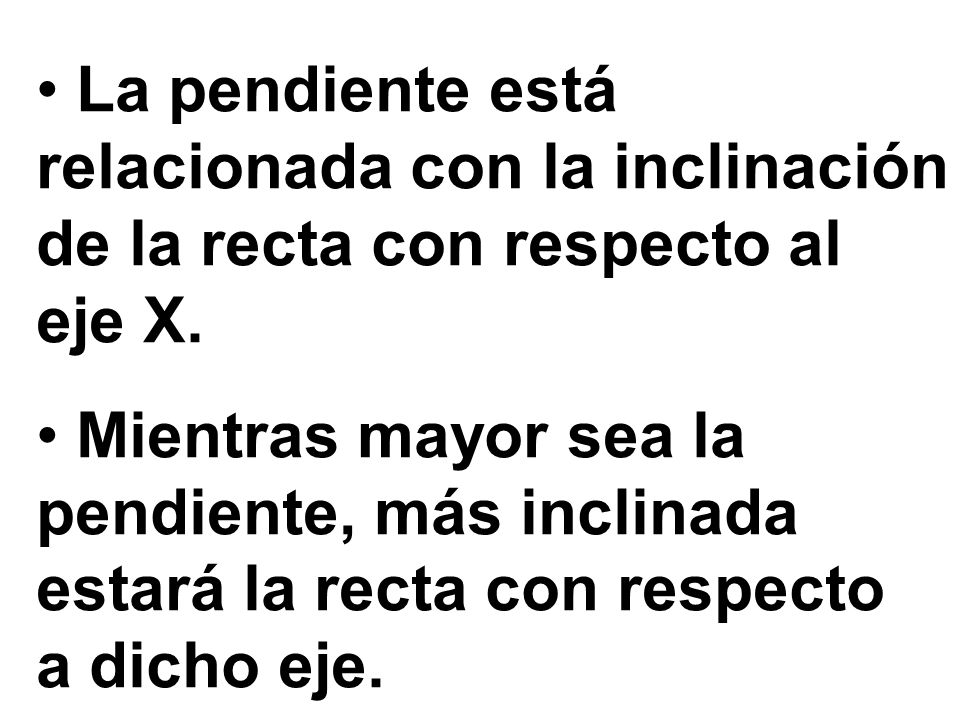

7 La pendiente está relacionada con la inclinación de la recta con respecto al eje X.
Mientras mayor sea la pendiente, más inclinada estará la recta con respecto a dicho eje.

8 ¿Cuál de las rectas tiene mayor pendiente?
X Y m2 m1 > m2 m1

9 Cinemática X Y  t  X m = V = t X En la gráfica de posición en función del tiempo en un MRU, la pendiente nos da el valor de la velocidad.

10 t X Reposo MRU MRU En las gráficas de posición en función del tiempo de un MRU el reposo estará representado por segmentos de rectas paralelos al eje de los tiempos.

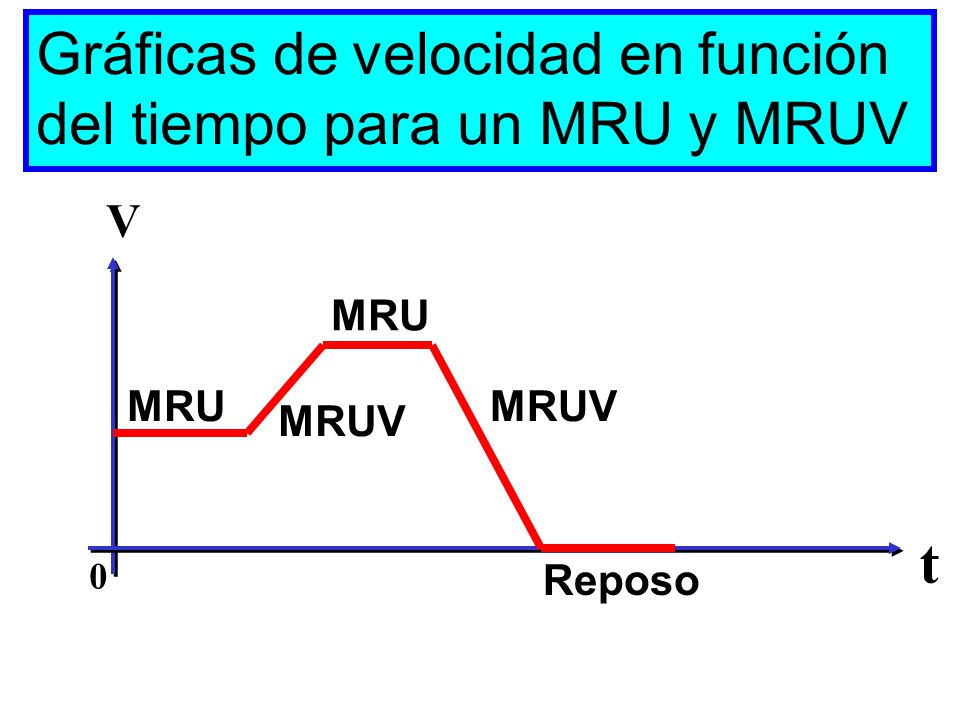

11 Gráficas de velocidad en función del tiempo para un MRU y MRUV
V MRU MRU MRUV MRUV Reposo
