Real Decreto 1071/2007, de 27 de Julio, por el que se regula el sistema geodésico de referencia oficial en España.

Presentación del tema: "Real Decreto 1071/2007, de 27 de Julio, por el que se regula el sistema geodésico de referencia oficial en España."— Transcripción de la presentación:

1

2 Real Decreto 1071/2007, de 27 de Julio, por el que se regula el sistema geodésico de referencia oficial en España

3 El Real Decreto dice que toda la cartografía nueva que se produzca a partir del 1 de enero de 2012 debe hacerse en ETRS89 y que existe un plazo de convivencia de ambos sistemas que finaliza el 1 de enero de 2015 siempre que las producciones en ED50 hagan referencia a ETRS89.

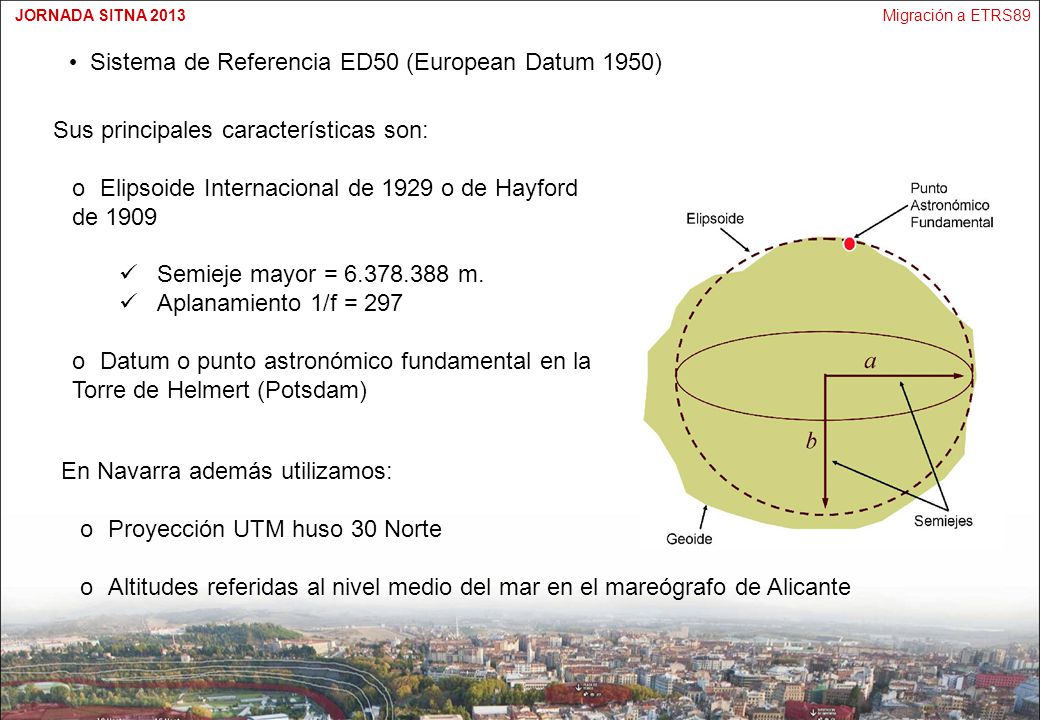

4 Sistema de Referencia ED50 (European Datum 1950)
Sus principales características son: Elipsoide Internacional de 1929 o de Hayford de 1909 Semieje mayor = m. Aplanamiento 1/f = 297 Datum o punto astronómico fundamental en la Torre de Helmert (Potsdam) En Navarra además utilizamos: Proyección UTM huso 30 Norte Altitudes referidas al nivel medio del mar en el mareógrafo de Alicante

5 Con el desarrollo de las técnicas de navegación y posicionamiento GPS durante los años 80, y con el objetivo fundamental de que todos los países de Europa dispongan de una cartografía en un sistema de referencia único y homogéneo, se formó la Subcomisión EUREF de la Asociación Internacional de Geodesia (IAG), la cual recomienda el sistema ETRS89 (European Terrestrial Reference System 1989) , que es conforme con ITRS en la época y fijado a la parte estable de la Placa Euro-asiática. Sus principales características son: Elipsoide GRS80 (prácticamente igual al WGS84 que tiene el mismo semieje mayor y 1/f = ) Semieje mayor = m. Aplanamiento 1/f = Su centro de masas coincide con el de la tierra. En Navarra además utilizamos: Proyección UTM huso 30 Norte Altitudes referidas al nivel medio del mar en el mareógrafo de Alicante

6

7 Diferencia aproximada entre ambos sistemas:
ETRS89 ; WGS84 ED50 REJILLA NTV2 DEL IGN Diferencia aproximada entre ambos sistemas: 100 m. en x m. en y GPS (Observaciones de campo) y alguna Cartografía desde 2008 Cartografía hasta 2013 Proyección Cartográfica UTM Huso 30 Norte UTM Huso 30 Norte

8 En el año 2011 se aborda el tema de la Migración a ETRS89 en el Grupo de Trabajo de Producción y Comité Técnico de SITNA. Se entiende que la migración a ETRS89 se debe hacer conjuntamente en todo el Gobierno de Navarra para minimizar los problemas y se decide que sea SITNA quien promueva la migración. En el año 2012 se pide un informe técnico a Tracasa sobre la migración a ETRS89 y se debate hasta configurar una metodología técnica de migración. Una vez elaborada la parte técnica de la migración se pide una valoración económica de todo el proceso a Tracasa ( ,90 €). En la Comisión de Coordinación de SITNA de 12/02/2013, a propuesta de su presidente, se aprueba que se financie la migración a ETRS89 con € por cada Dirección General del Gobierno de Navarra más € que se recibirán de agentes externos (Mancomunidad de la Comarca de Pamplona y Portal de Construcciones y Canalizaciones Subterráneas). La DGGANT coordina esta recaudación de fondos mediante la emisión de una DP para cada Dirección General y poniendo cada DG el dinero a disposición de la DGGANT.

9 El 17 de junio de 2013 se encomienda a Tracasa la migración a ETRS89 por importe de € IVA incluido. El ámbito de dicha migración es el conjunto de datos que se consideran básicos y de los sistemas de explotación más significativos, es decir: Cartografía Topográfica Cartografía Catastral Registro de la Riqueza Territorial Urbanismo Información raster Geoportal de Navarra IDENA SIGPAC SIUN Visor SITNA. También se incluyen las cartografías temáticas existentes en el almacén SITNA. Queda fuera del alcance de esta encomienda la información geográfica que pudiera existir en los Departamentos de la administración de la Comunidad Foral que no guardan relación con el almacén SITNA.

10 Los trabajos de transformación se realizarán siguiendo las recomendaciones e instrucciones del Instituto Geográfico Nacional (IGN), es decir, utilizando el método de modelado de distorsión mediante superficie de mínima curvatura y aplicando la rejilla facilita por el IGN para la península. La transformación de ED50 a ETRS89 se realizará utilizando la rejilla 2005 como criterio general. La excepción serían proyectos de escalas grandes (> 1:5.000) en los que se disponga de información suficiente para realizar la transformación por el método de 7 parámetros, que se considera más exacto. En cuanto al sistema de referencia de coordenadas, el citado Real Decreto establece: “Para cartografía terrestre, básica y derivada, a escalas mayores de 1: , se adopta el sistema de referencia de coordenadas ETRS-Transversa de Mercator”. Para Navarra se utilizará el SGR: ETRS89 UTM huso 30 Norte (EPSG 25830). En lo referente a la altimetría, según el Real Decreto se tomará como referencia de altitudes los registros del nivel medio del mar en Alicante para la Península. En el territorio de la Comunidad Foral, se mantiene la cota ortométrica con referencia en el nivel del mar en Alicante para la representación de la altitud. El sistema altimétrico está definido en Navarra por las líneas de la Red de Nivelación de Alta Precisión (REDNAP) que pasan por nuestro territorio.

11 Cronograma de la migración a ETRS89

12 Retos del proyecto de migración
Gran volumen de información. Múltiples formatos de datos y versiones. Migrar datos y aplicaciones. Diferentes sistemas conectados entre sí. Precisión en la transformación. Afectar lo mínimo posible a los usuarios. Difundir el cambio de manera eficiente. Impulsar y orientar la migración del mayor número posible de datos y sistemas.

13 Datos-Servicios-Aplicaciones a migrar
Almacén datos CATASTRO Aplicación SIGPAC SIUN Servicios Registro de la Riqueza Territorial IDENA SIGPAC SIUN Sitnamap, Visor SITNA, SITUA… ALMACÉN SITNA Geoportal Navarra SITNA en tu móvil Gestor de direcciones

14 Plan de soporte Gobierno de Navarra Resto 1er nivel 2º nivel
DG de Medio Ambiente y Agua: Fernando Alonso Pastor (Eduardo de la Cruz) DG de Agricultura y Ganadería: Isabel Iturriaga (Blanca Urmeneta) DG de Desarrollo Rural: Blanca Urmeneta (Isabel Iturriaga) DG de Administración Local: Juan Carlos Corretge DG de Obras Públicas: Jorge Iribas (Roberto Pascual) DG de Urbanismo, Movilidad y Vivienda: Amaia Bescós (Javier Redín) Servicio de Riqueza Territorial: Carlos Elizalde DG de Interior: José Achaerandio DG de Industria, Energía e Innovación: David Carabantes Dpto. de Educación: Luis Calatayud Para el resto: Grupo de Trabajo SITNA de la DG GANT: Aspectos metodológicos y conceptuales: Jorge Iribas (Fernando Alonso Pastor) Coordinación: Julia Bermejo y José Manuel Vázquez Aspectos operativos: Nantxo Goroskieta TRACASA

15 Metodología / Flujo de trabajo
0. Herramientas transformación Metodología / Flujo de trabajo 1. Preparar infraestructura 2. Transformación datos 3. Carga de datos 4. Adaptación de aplicaciones 6. Publicación 5. Testeo

16 Herramientas. Requerimientos
Procesar grandes volúmenes de información. Precisión (rejilla, 7 parámetros…) Múltiples formatos de datos: Datos ráster: TIFF, PNG, ECW, LIB, ZLIB, ASCII, JPEG… Datos vectoriales: SHP, DGN, DWG, FGDB, SQL Server (SDE)… Bases de datos no espaciales: SQL Server. Otros: metadatos, ficheros de configuración, etc.

17 Transformación en 4 pasos…
Herramientas utilizadas Transformación en 4 pasos…

18 Herramientas utilizadas
1 ENTRADA DE DATOS: Múltiples formatos. Procesamiento de directorios completos. Automatización de las transformaciones. Asociar bases de datos externas.

19 Herramientas utilizadas
2 FILTRADO DE ELEMENTOS (OPCIONAL): Filtrado alfanumérico de datos de entrada. Sentencias SQL. Múltiples funciones.

20 Herramientas utilizadas
3 DATOS DE SALIDA : Diferentes opciones de grabado. Múltiples formatos. Directorios completos.

21 Herramientas utilizadas
4 OTROS: Transformar el sistema de coordenadas del origen. Desplazamientos lineales. Métodos de transformación. Transformación de alturas. Definición de la precisión.

22 EJEMPLO

23 Cambio de las superficies
El cambio de sistema de referencia provoca también cambios en las superficies de los recintos Navarra reduce su superficie en… 0, % (6,7 Ha) Por la Resolución 606/2013, la Información del Registro de la Riqueza Territorial de Navarra adopta el sistema ETRS89. RESOLUCIÓN 606/2013, de 5 de agosto, de la Directora Gerente de Hacienda Tributaria de Navarra, por la que se adopta el nuevo sistema de referencia geodésico ETRS89, respecto a la información gráfica del Registro de la Riqueza Territorial, así como la actualización de los datos alfanuméricos resultantes como consecuencia de la mencionada actuación, en la base de datos del citado Registro.

24 Migración en el espacio Web
Paso a producción el día de agosto: - Avisos al entrar en los visualizadores de mapas. - Nuevo apartado con información al respecto en Geoportal. - Difusión en Portal de Navarra, PCyP, Geoportal e Idena. Aprovechando la migración  renovación de parte de la infraestructura de back-end (servicios GIS). Aprovechando la migración  una nueva caché de la ortofoto de 2012 (WMTS: Servicio Web estándar (OGC) de teselas de mapas)

25 Migración de las herramientas Desktop
Alcance: SITNAMAP / Visor SITNA / SITUA - Publicación posterior al espacio Web lo antes posible para: Reducir el periodo de adaptación de los usuarios Recuperar el ritmo normal de mantenimiento del almacén - Migración de datos y también adaptación de las aplicaciones. Estrategia de publicación diferente ya que los clientes y datos están dispersos. Necesario un periodo transitorio. VISOR SITNA  versión 9.2  Publicación en dos fases (21 agosto, 6 septiembre) SITNAMAP  versión 1.2  13 de agosto

26 Recomendaciones Migra cuanto antes, te evitarás problemas y costes.
Evita el mantener dos sistemas al mismo tiempo. Documenta siempre el sistema de referencia de tus datos (prj). Organiza y separa la información según sistemas de referencia. La información auxiliar que te descargaste, vuelve a hacerlo en el nuevo sistema. Utiliza herramientas probadas (Geoconverter) y asegúrate de la transformación (Calculadora geodésica IGN)

27 Recomendaciones Gabinetes, consultoras, empresas, particulares  Iniciar los nuevos proyectos en ETRS89 y sólo migrar los proyectos antiguos según sea necesario. Entidades locales, administración pública  Realizar un proyecto de migración a nivel de la organización identificando a un coordinador interno o líder. Pedir ayuda o soporte si hace falta. Gobierno de Navarra: Tracasa: Documento de buenas prácticas en el PCyP (

28 Muchas gracias
