1 El Sistema de Georeferenciación de gasolineras como base para el futuro geoportal IDEE del Mº de Industria, Turismo y Comercio Pablo Burgos Casado (MITYC (SGTIC)) Juana Torrijos Gª-Cervigón (MITYC (SGTIC) Daniel Bris García (MITYC (SGTIC)) GT IDEE (14-15 FEBRERO 2008) Madrid, Febrero de 2008

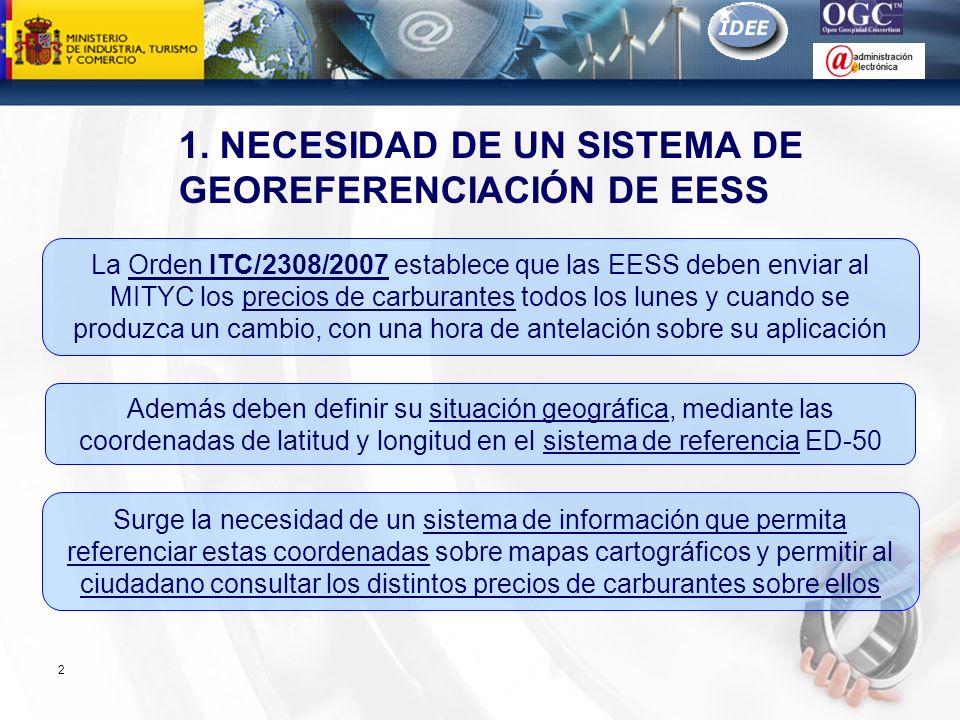

2 1. NECESIDAD DE UN SISTEMA DE GEOREFERENCIACIÓN DE EESS
La Orden ITC/2308/2007 establece que las EESS deben enviar al MITYC los precios de carburantes todos los lunes y cuando se produzca un cambio, con una hora de antelación sobre su aplicación Además deben definir su situación geográfica, mediante las coordenadas de latitud y longitud en el sistema de referencia ED-50 Surge la necesidad de un sistema de información que permita referenciar estas coordenadas sobre mapas cartográficos y permitir al ciudadano consultar los distintos precios de carburantes sobre ellos 2

3 2. GEOPORTAL IDE DEL MITYC
“El mundo exige resultados. No les cuentes a otros tus dolores del parto. Muestrales el niño” Indira Gandhi. Este es el niño… 3

4 2. GEOPORTAL IDE DEL MITYC
El MITYC ha decidido implantar un Geoportal como componente fundamental de una Infraestructura de Datos Espaciales (IDE) del Ministerio, orientada en un principio a la gestión de las EESS (estaciones de servicio). En el futuro se podrán incluir otros servicios adicionales (antenas, información de turismo, etc) como nuevas capas de dicho geoportal. El objeto del sistema es : - Servir los Puntos de Interés que describen EESS a través de servicios WMS (Web Map Service) y WFS según los estándares del OGC (Open Geospatial Consortium). - Disponer de un Geoportal web para consultar y visualizar los datos publicados mediante servicios OGC y conforme a las normas ISO19100. 4

5 3. FUNCIONALIDADES DEL VISOR IDE DEL MITYC
El visor IDE permite consultar información actualizada de precios de EESS georeferenciadas sobre la cartografía base del IGN (BCN 25000), superponiendo información de la capa de gasolineras existente en el Ministerio. 5

6 3. FUNCIONALIDADES DEL VISOR IDE DEL MITYC
El sistema permite realizar búsquedas para un determinado tipo de combustible, por rótulo, provincia, localidad, calle, etc devolviendo resultados ordenados por precios. Pinchando en cualquiera de los resultados, el visor se centra en el punto seleccionado 6

7 3. FUNCIONALIDADES DEL VISOR IDE DEL MITYC
El visor dispone de una herramienta que permite buscar para un determinado radio especificado por el usuario las EESS incluidas dentro de él. Esto permite encontrar las gasolineras más cercanas desde un punto, y poder elegir dónde repostar (consultando precios, operador, etc) 7

8 3. FUNCIONALIDADES DEL VISOR IDE DEL MITYC
El visor permite mostrar la capa de EESS sobre ortofotos para una determinada zona (actualmente Asturias, en el futuro, toda España, con las ortofotos del PNOA). Permite consultar el precio y el rótulo de la estación de servicio seleccionada. 8

9 4. ARQUITECTURA TECNOLÓGICA
Publicación de la capa de EESS en MapServer con un servicio WMS. Servicio de búsqueda WFS basado en el Modelo de Nomenclátor Español (WFS-MNE), que utiliza XML, sobre http, para el intercambio de información. Acceso a los datos del SGDB SQL Server 2005 de estaciones de Servicio. Aplicación basada en HTML y Javascript, válida para los navegadores de Internet más extendidos en el mercado (Internet Explorer y Firefox) sin necesidad de ningún plugin. 9

10 5. PASARELA CON GOOGLE EARTH
También se ha desarrollado una pasarela que permite mostrar la información referente a la capa de gasolineras sobre Google Earth. 10

11 5.1 CÁLCULO DE RUTAS Haciendo uso de las funcionalidades del visor de Google Earth es posible realizar el cálculo de rutas, con los desvíos a tomar y distancias a recorrer, y consultar la información de la capa de gasolineras del MITYC en la ruta calculada 11

12 5.2 VUELO 3D Permite visualizar la ruta y utilizar el simulador de vuelo 3D para completarla, visualizando las EESS y pudiendo consultar dicha ruta en Google Maps 12

13 6. VERSIÓN PARA DISPOSITIVOS MÓVILES
Existe una versión para dispositivos móviles (PDA´s, móviles, etc) que contempla la información alfanumérica. En el futuro se plantea extender el sistema de consulta a través de mapas a estos dispositivos y permitir la descarga de ficheros con la información de los POI´s para dispositivos GPS (navegadores de los coches y móviles) (en formatos .CSV, .OV2 ). 13

14 7. CONCLUSIONES Y TRABAJO FUTURO
El Geoportal del MITYC cumple con los estándares de la familia ISO19100 y podrá integrar desarrollos futuros de la IDEE: Inclusión de las ortofotos del PNOA. Al ser una arquitectura estándar y basada en estándares OGC podrá incorporar en el futuro las ortofotos del PNOA. Servicios de CARTOCIUDAD que el IGN está desarrollando, y que sigue las especificaciones OGC. En el futuro se podrá incluir información referente a otros servicios del Ministerio (antenas, turismo, etc) dentro del geoportal IDE del MITYC. También se pretende llevar el sistema de consulta de precios de hidrocarburos sobre mapas a distintos dispositivos móviles (PDA´s, móviles, navegadores GPS, etc). 14
