2 “LOCALIDADES URBANAS”
M.C.E. Alfonso Rafael Aranda INEGI

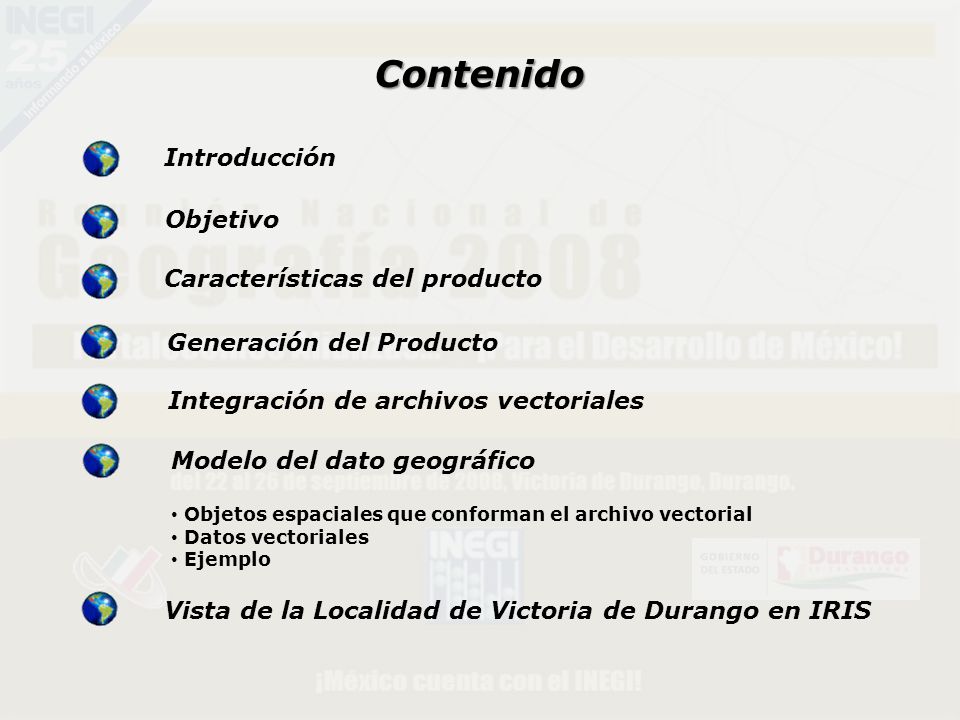

3 Contenido Introducción Objetivo Características del producto
Generación del Producto Integración de archivos vectoriales Modelo del dato geográfico Objetos espaciales que conforman el archivo vectorial Datos vectoriales Ejemplo Vista de la Localidad de Victoria de Durango en IRIS

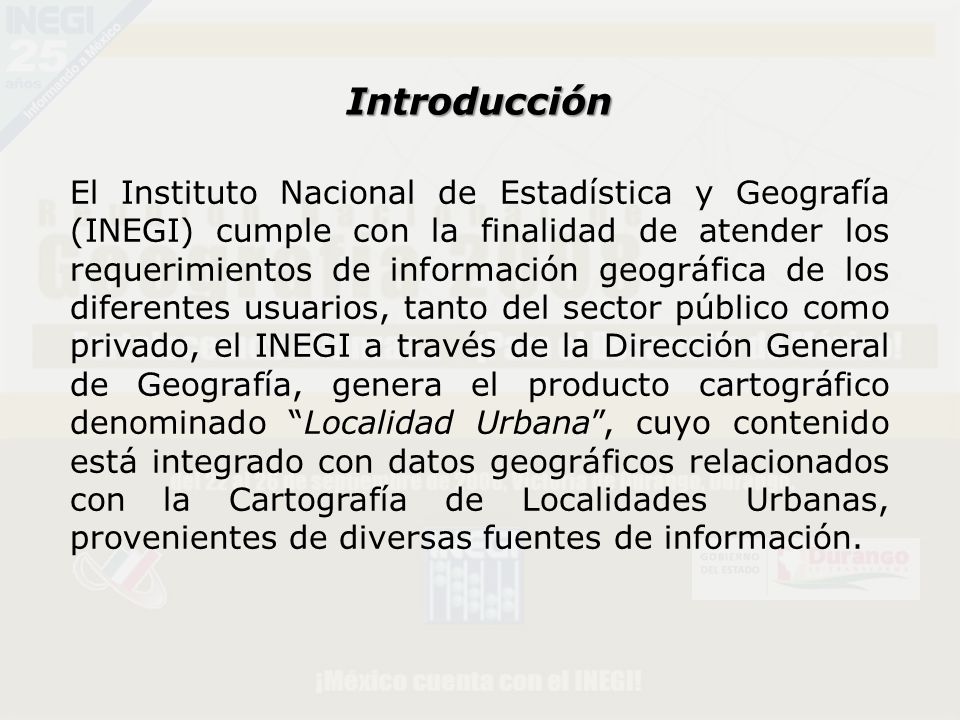

4 Introducción El Instituto Nacional de Estadística y Geografía (INEGI) cumple con la finalidad de atender los requerimientos de información geográfica de los diferentes usuarios, tanto del sector público como privado, el INEGI a través de la Dirección General de Geografía, genera el producto cartográfico denominado “Localidad Urbana”, cuyo contenido está integrado con datos geográficos relacionados con la Cartografía de Localidades Urbanas, provenientes de diversas fuentes de información.

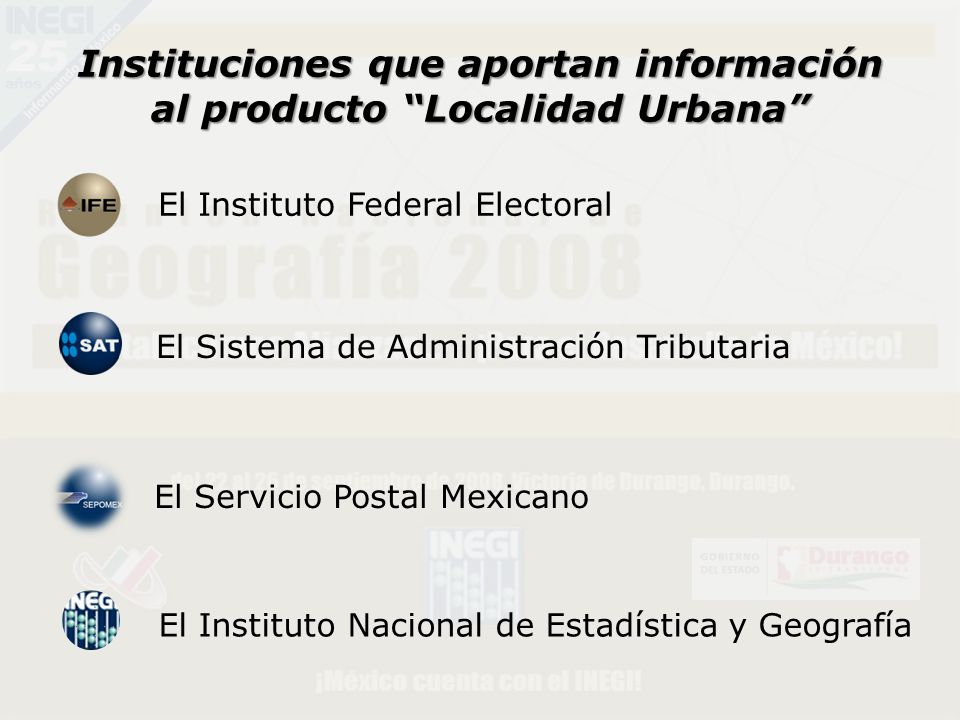

5 Instituciones que aportan información al producto “Localidad Urbana”
El Instituto Federal Electoral El Sistema de Administración Tributaria El Servicio Postal Mexicano El Instituto Nacional de Estadística y Geografía

6 Objetivo Dar a conocer el producto digital “Localidad Urbana” que integra datos geográficos provenientes de diversas fuentes de información, como resultado de un trabajo cooperativo y colaborativo entre varias instituciones del sector público.

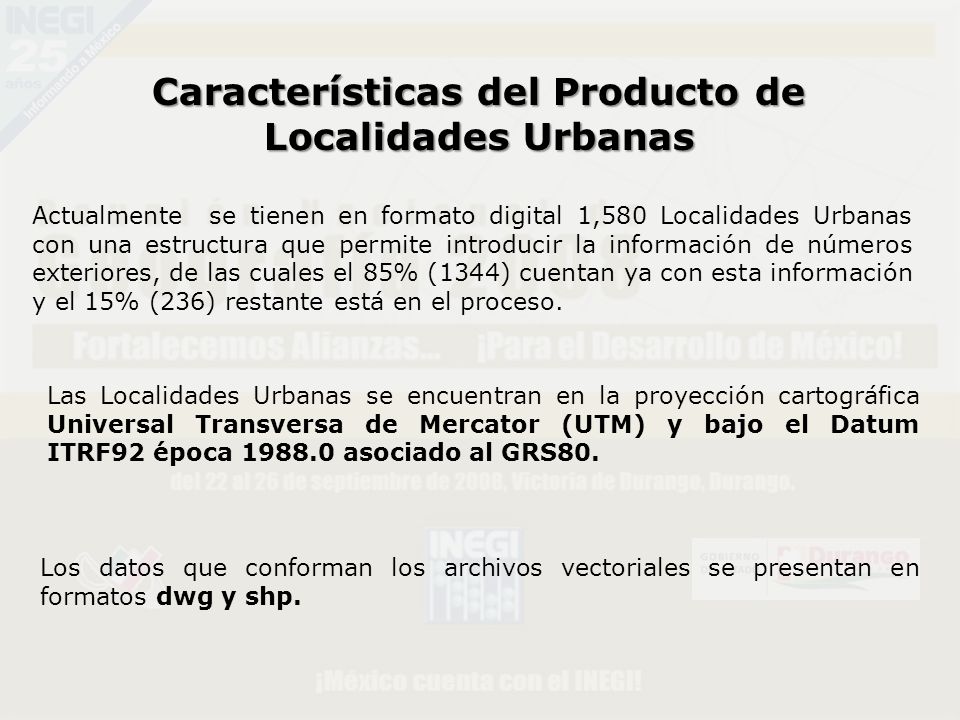

7 Características del Producto de
Localidades Urbanas Actualmente se tienen en formato digital 1,580 Localidades Urbanas con una estructura que permite introducir la información de números exteriores, de las cuales el 85% (1344) cuentan ya con esta información y el 15% (236) restante está en el proceso. Las Localidades Urbanas se encuentran en la proyección cartográfica Universal Transversa de Mercator (UTM) y bajo el Datum ITRF92 época asociado al GRS80. Los datos que conforman los archivos vectoriales se presentan en formatos dwg y shp.

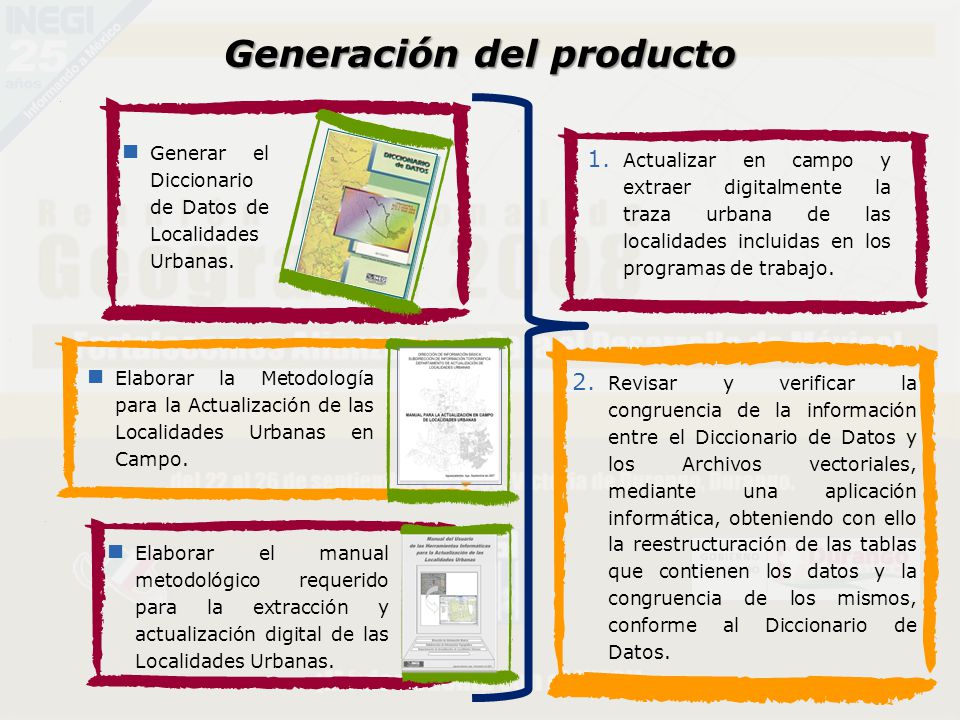

8 Generación del producto
Generar el Diccionario de Datos de Localidades Urbanas. Actualizar en campo y extraer digitalmente la traza urbana de las localidades incluidas en los programas de trabajo. Elaborar la Metodología para la Actualización de las Localidades Urbanas en Campo. Revisar y verificar la congruencia de la información entre el Diccionario de Datos y los Archivos vectoriales, mediante una aplicación informática, obteniendo con ello la reestructuración de las tablas que contienen los datos y la congruencia de los mismos, conforme al Diccionario de Datos. Elaborar el manual metodológico requerido para la extracción y actualización digital de las Localidades Urbanas.

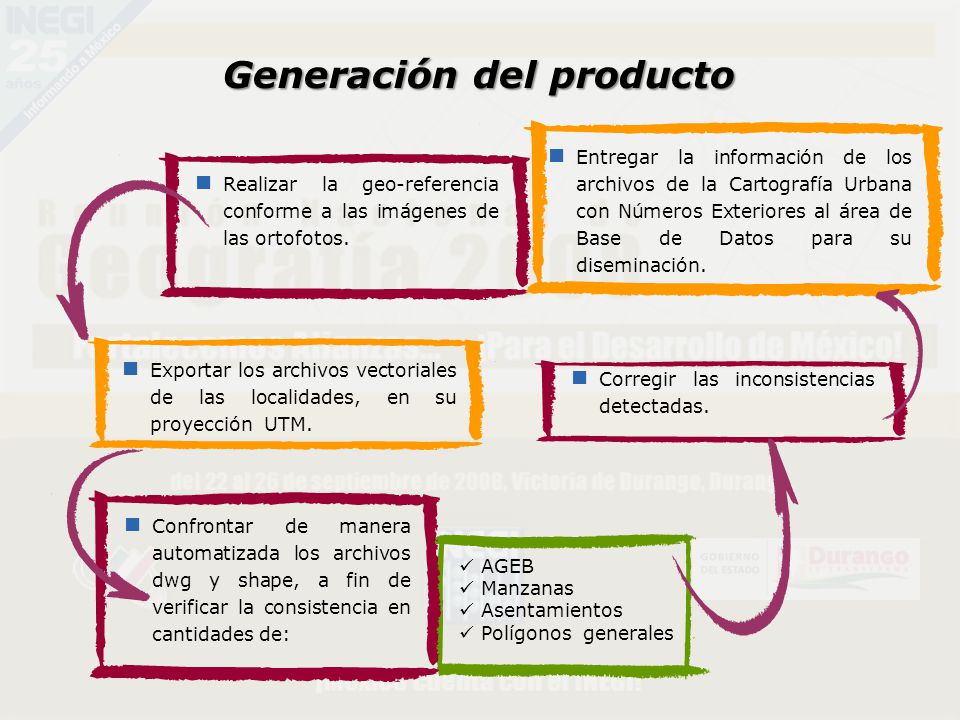

9 Generación del producto
Entregar la información de los archivos de la Cartografía Urbana con Números Exteriores al área de Base de Datos para su diseminación. Realizar la geo-referencia conforme a las imágenes de las ortofotos. Exportar los archivos vectoriales de las localidades, en su proyección UTM. Corregir las inconsistencias detectadas. Confrontar de manera automatizada los archivos dwg y shape, a fin de verificar la consistencia en cantidades de: AGEB Manzanas Asentamientos Polígonos generales

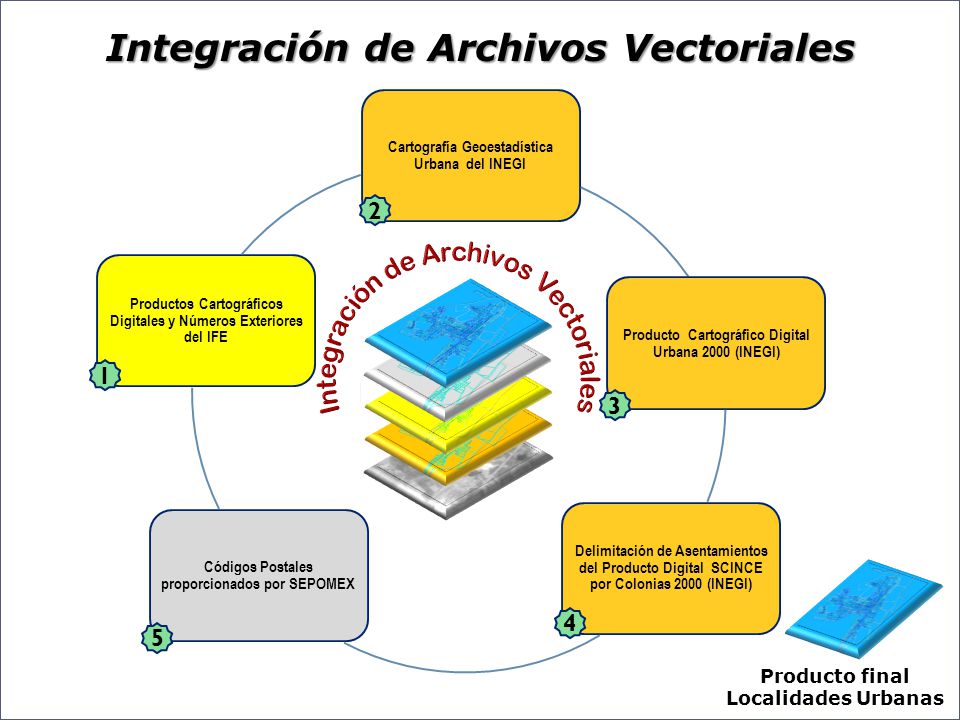

10 Integración de Archivos Vectoriales
Cartografía Geoestadística Urbana del INEGI Producto Cartográfico Digital Urbana 2000 (INEGI) Delimitación de Asentamientos del Producto Digital SCINCE por Colonias 2000 (INEGI) Códigos Postales proporcionados por SEPOMEX Productos Cartográficos Digitales y Números Exteriores del IFE 1 2 3 4 5 Integración de Archivos Vectoriales Producto final Localidades Urbanas

11 Modelo del dato geográfico
En el MODELO DE PRODUCCIÓN DE DATOS GEOGRÁFICOS del ámbito urbano se representan geométricamente mediante puntos, líneas o áreas, los cuales tienen asociados atributos. LÍNEA EJE DE CALLE PUNTO IGLESIA ÁREA MANZANA TIPOVIAL 10 NOMCALLE UNION CATVIAL TERCER ORDEN CODIGO VT_3165 FUENTE INEGI CVE DEL TIPO DESERVICIO NOMBRE DELSERVICIO URBANO CATEDRAL CODIGO DEL ELEMENTO DP_342 FUENTE INEGI CVEGEO CODIGO LA_6611 FUENTE INEGI

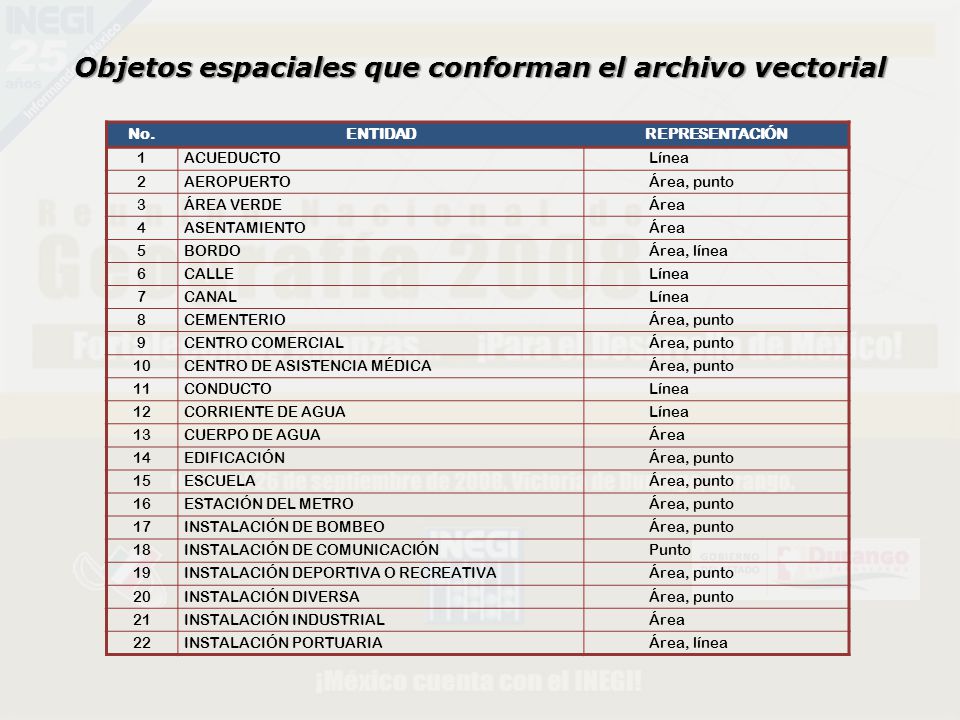

12 Objetos espaciales que conforman el archivo vectorial
No. ENTIDAD REPRESENTACIÓN 1 ACUEDUCTO Línea 2 AEROPUERTO Área, punto 3 ÁREA VERDE Área 4 ASENTAMIENTO 5 BORDO Área, línea 6 CALLE 7 CANAL 8 CEMENTERIO 9 CENTRO COMERCIAL 10 CENTRO DE ASISTENCIA MÉDICA 11 CONDUCTO 12 CORRIENTE DE AGUA 13 CUERPO DE AGUA 14 EDIFICACIÓN 15 ESCUELA 16 ESTACIÓN DEL METRO 17 INSTALACIÓN DE BOMBEO 18 INSTALACIÓN DE COMUNICACIÓN Punto 19 INSTALACIÓN DEPORTIVA O RECREATIVA 20 INSTALACIÓN DIVERSA 21 INSTALACIÓN INDUSTRIAL 22 INSTALACIÓN PORTUARIA

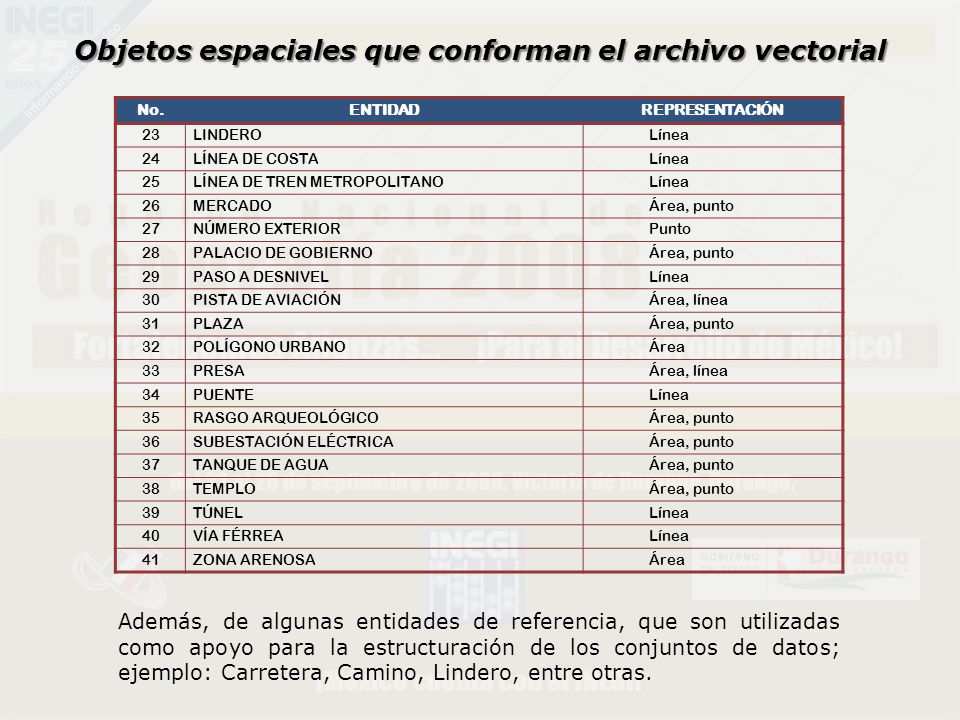

13 Objetos espaciales que conforman el archivo vectorial
No. ENTIDAD REPRESENTACIÓN 23 LINDERO Línea 24 LÍNEA DE COSTA 25 LÍNEA DE TREN METROPOLITANO 26 MERCADO Área, punto 27 NÚMERO EXTERIOR Punto 28 PALACIO DE GOBIERNO 29 PASO A DESNIVEL 30 PISTA DE AVIACIÓN Área, línea 31 PLAZA 32 POLÍGONO URBANO Área 33 PRESA 34 PUENTE 35 RASGO ARQUEOLÓGICO 36 SUBESTACIÓN ELÉCTRICA 37 TANQUE DE AGUA 38 TEMPLO 39 TÚNEL 40 VÍA FÉRREA 41 ZONA ARENOSA Además, de algunas entidades de referencia, que son utilizadas como apoyo para la estructuración de los conjuntos de datos; ejemplo: Carretera, Camino, Lindero, entre otras.

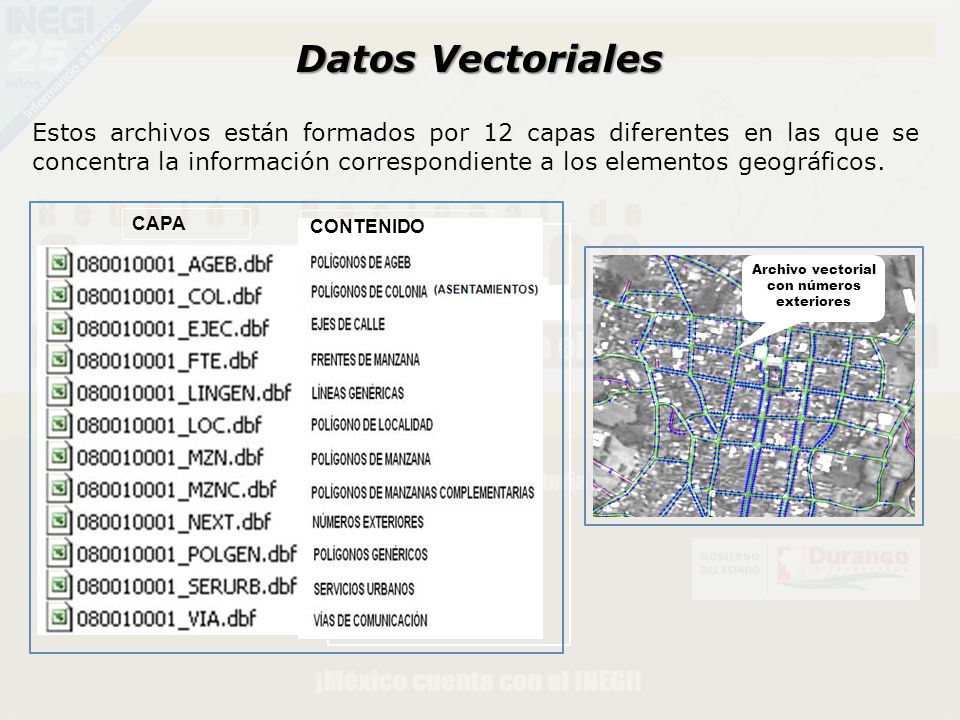

14 Archivo vectorial con números exteriores
Datos Vectoriales Estos archivos están formados por 12 capas diferentes en las que se concentra la información correspondiente a los elementos geográficos. (ASENTAMIENTOS) CAPA CONTENIDO Archivo vectorial con números exteriores

15 Ejemplo de atributos asociados al archivo vectorial
Cuadro de atributos de la entidad geográfica vialidad del archivo de Localidades Urbanas NOMBRE DEL DATO GEOGRAFICO VIALIDAD TIPO DE VIALIDAD CALLE CATEGORIA DE VIALIDAD TERCER ORDEN NOMBRE DE VIALIDAD DAMASO CARDENAS CODIGO DEL DATO GEOGRAFICO VT_3165 REPRESENTACIÒN DEL DATO GEOGRAFICO LINEA DEPENDENCIA GENERADORA DEL DATO GEOGRAFICO INEGI FECHA EN QUE SE RECOLECTA Y/O ACTUALIZA EL DATO GEOGRAFICO Cuadro de atributos del dato geográfico vialidad del archivo de Localidades Urbanas Frente de Manzana

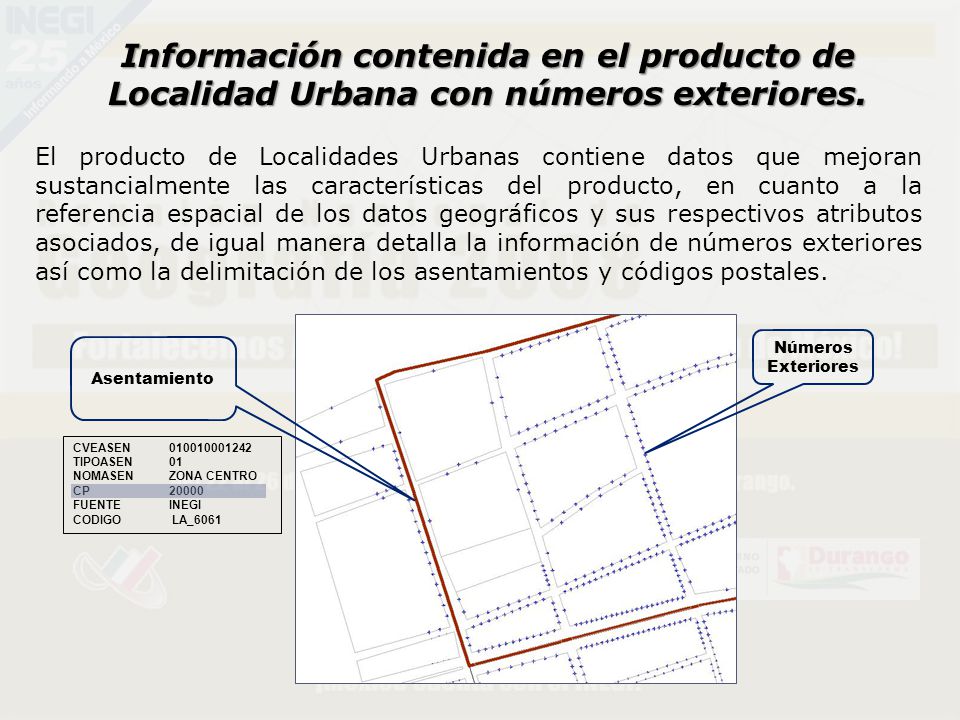

16 Información contenida en el producto de Localidad Urbana con números exteriores.
El producto de Localidades Urbanas contiene datos que mejoran sustancialmente las características del producto, en cuanto a la referencia espacial de los datos geográficos y sus respectivos atributos asociados, de igual manera detalla la información de números exteriores así como la delimitación de los asentamientos y códigos postales. Asentamiento Números Exteriores CVEASEN TIPOASEN 01 NOMASEN ZONA CENTRO CP 20000 FUENTE INEGI CODIGO LA_6061

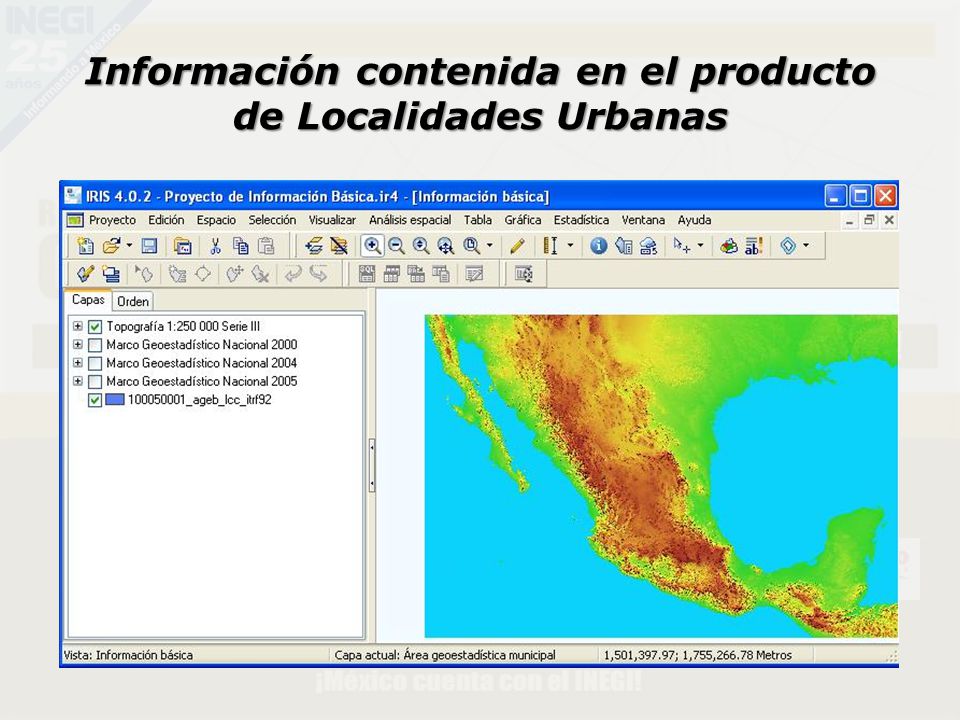

17 Información contenida en el producto de Localidades Urbanas

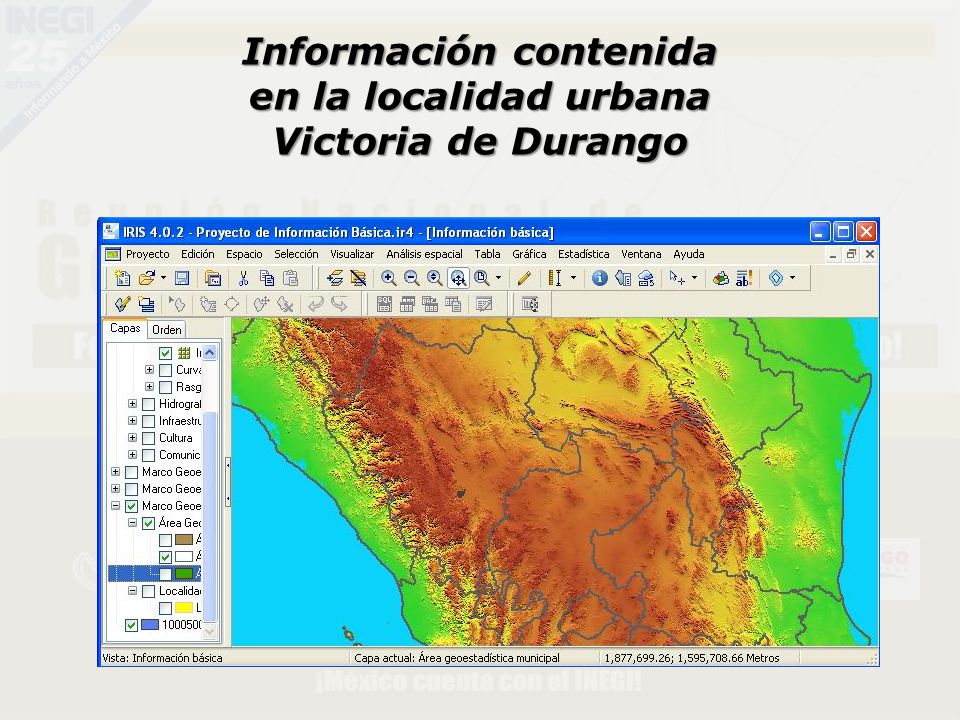

18 Información contenida
en la localidad urbana Victoria de Durango

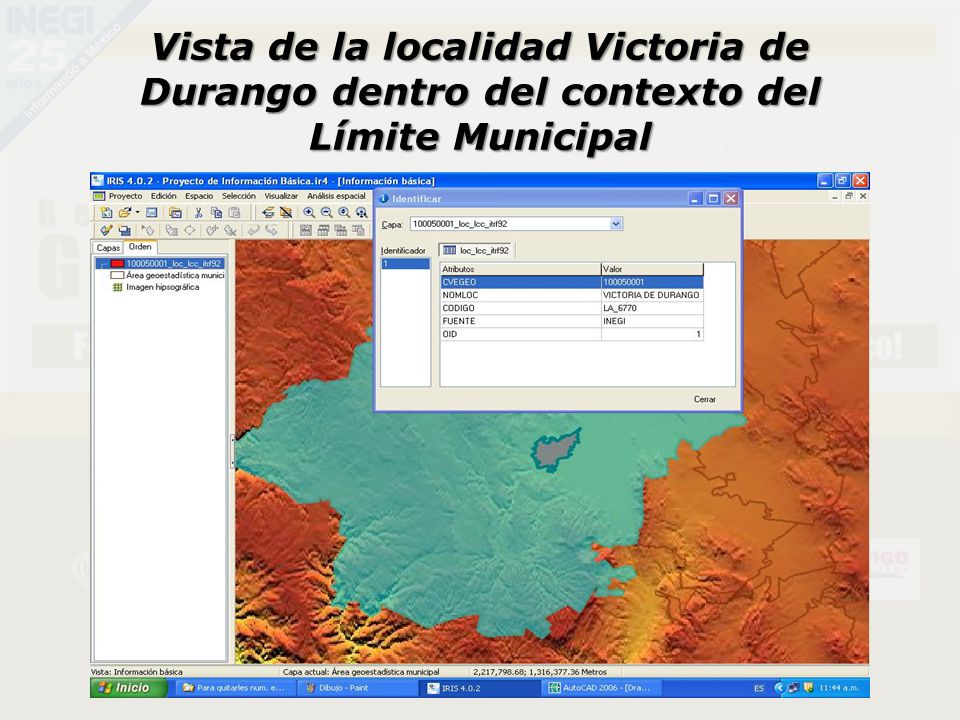

19 Vista de la localidad Victoria de Durango dentro del contexto del Límite Municipal

20 Localidad Victoria de Durango vista en IRIS con ejes de calle

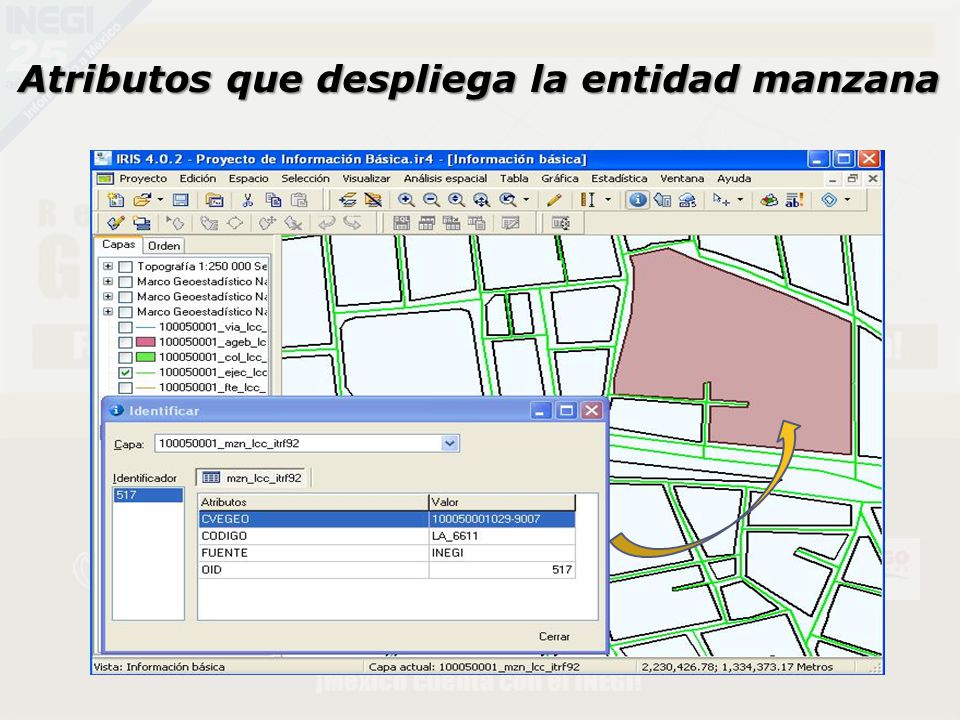

21 Atributos que despliega la entidad manzana

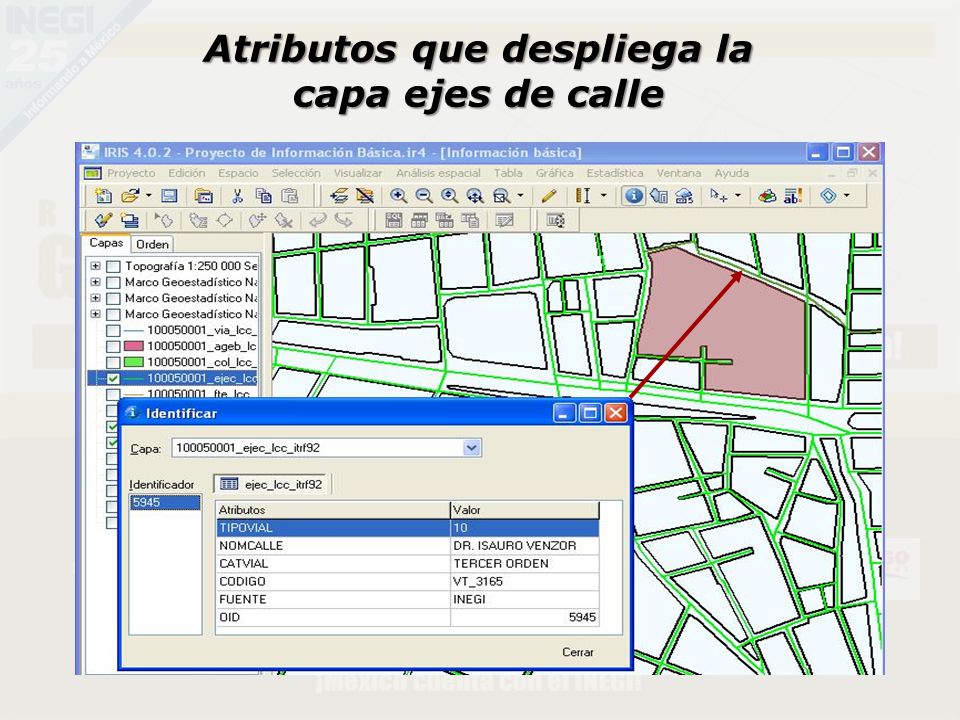

22 Atributos que despliega la capa ejes de calle

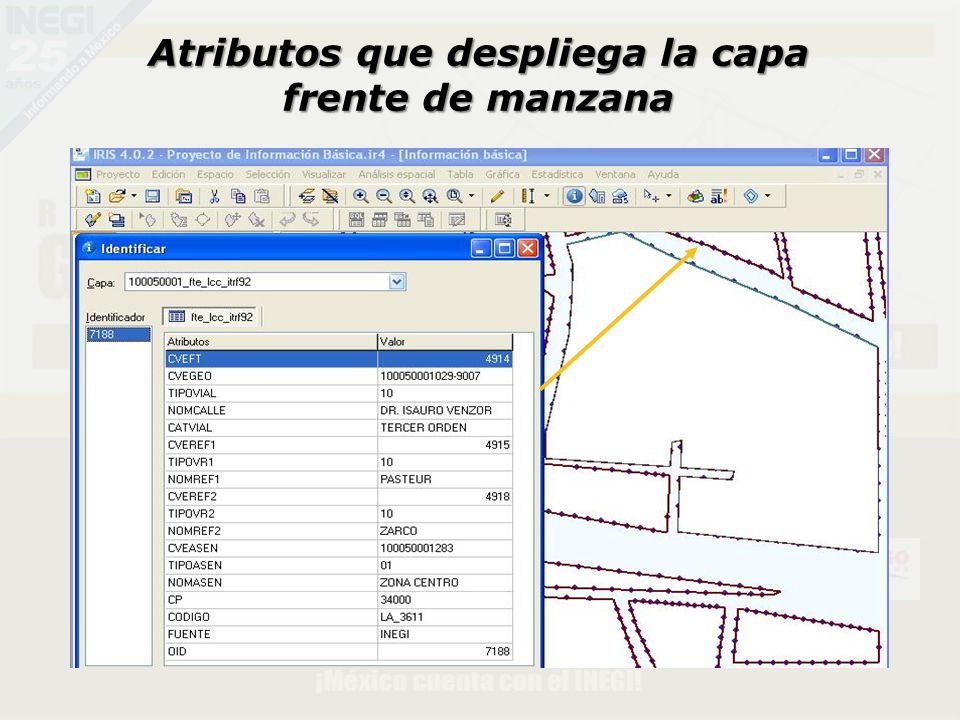

23 Atributos que despliega la capa frente de manzana

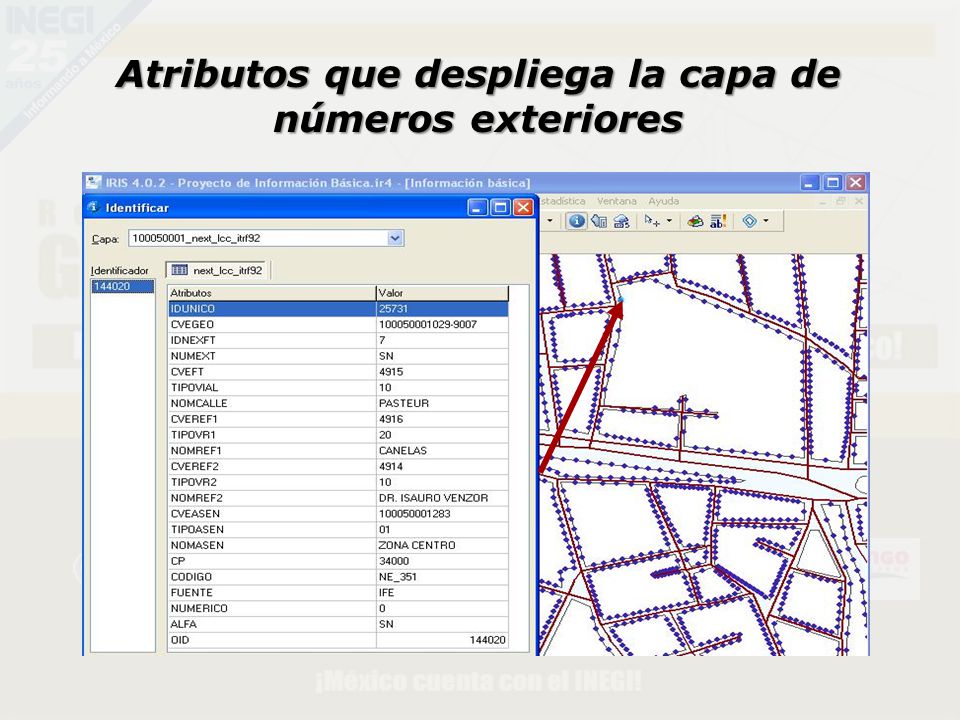

24 Atributos que despliega la capa de números exteriores

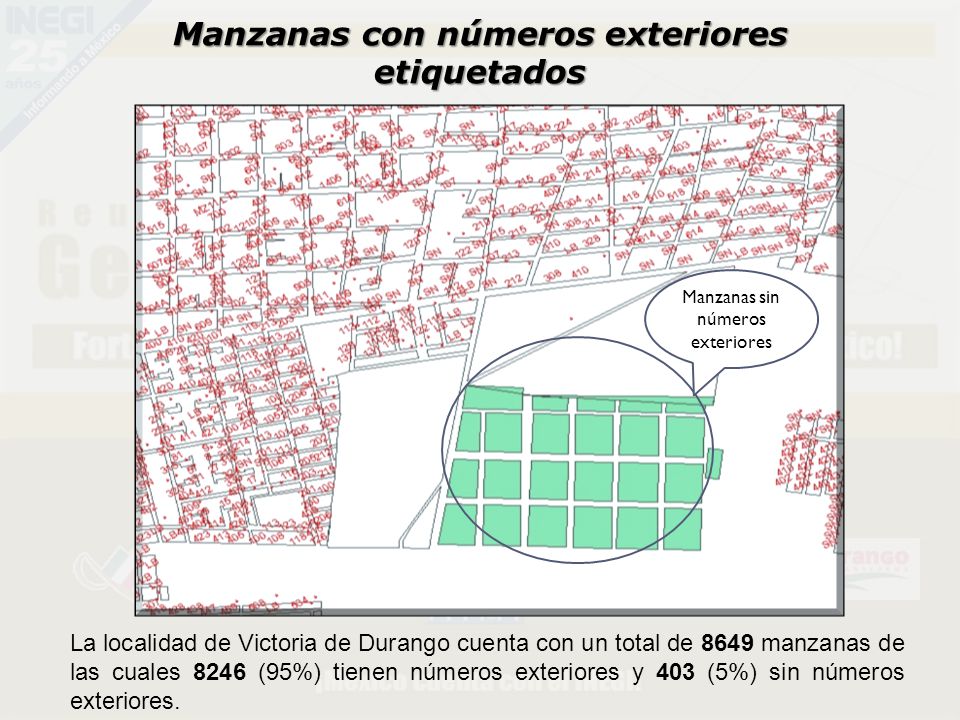

25 Manzanas con números exteriores etiquetados
Manzanas sin números exteriores La localidad de Victoria de Durango cuenta con un total de 8649 manzanas de las cuales 8246 (95%) tienen números exteriores y 403 (5%) sin números exteriores.

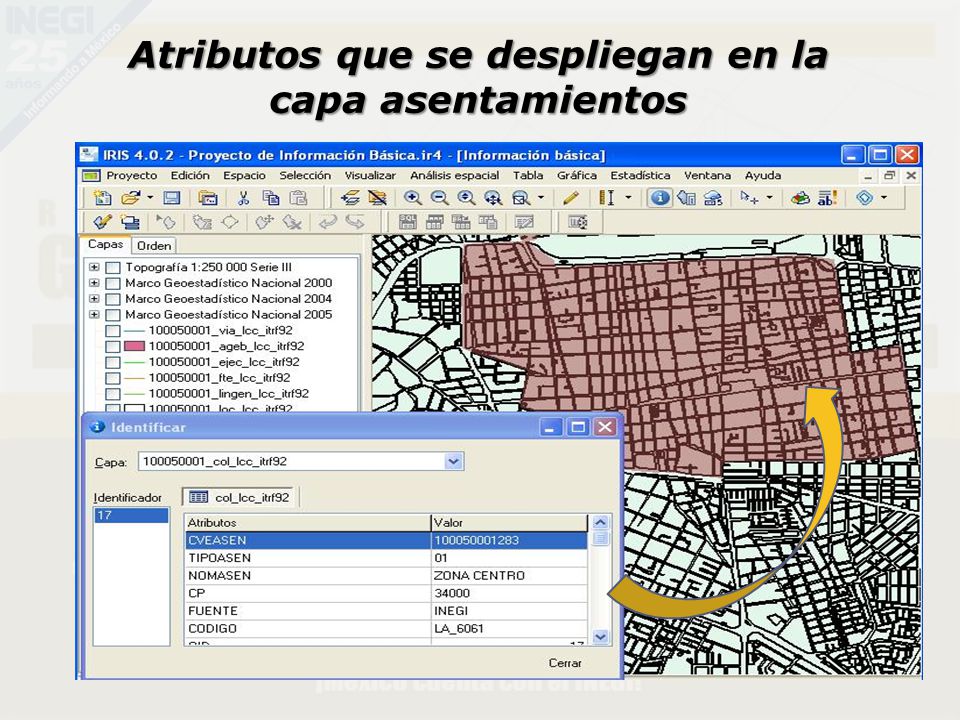

26 Atributos que se despliegan en la capa asentamientos

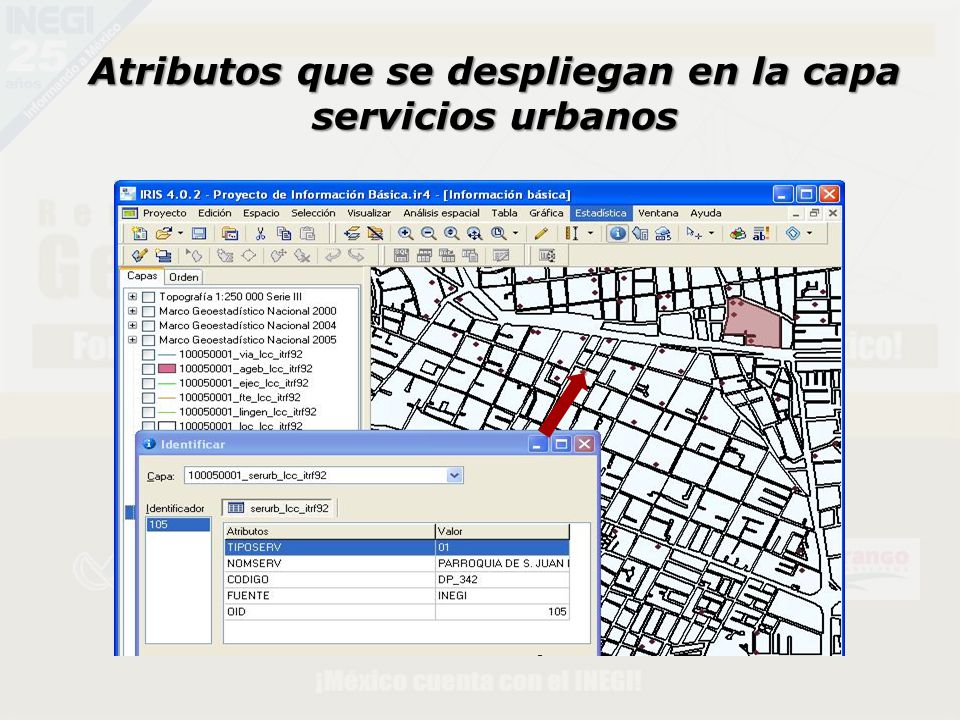

27 Atributos que se despliegan en la capa servicios urbanos

28 Cartografía Participativa

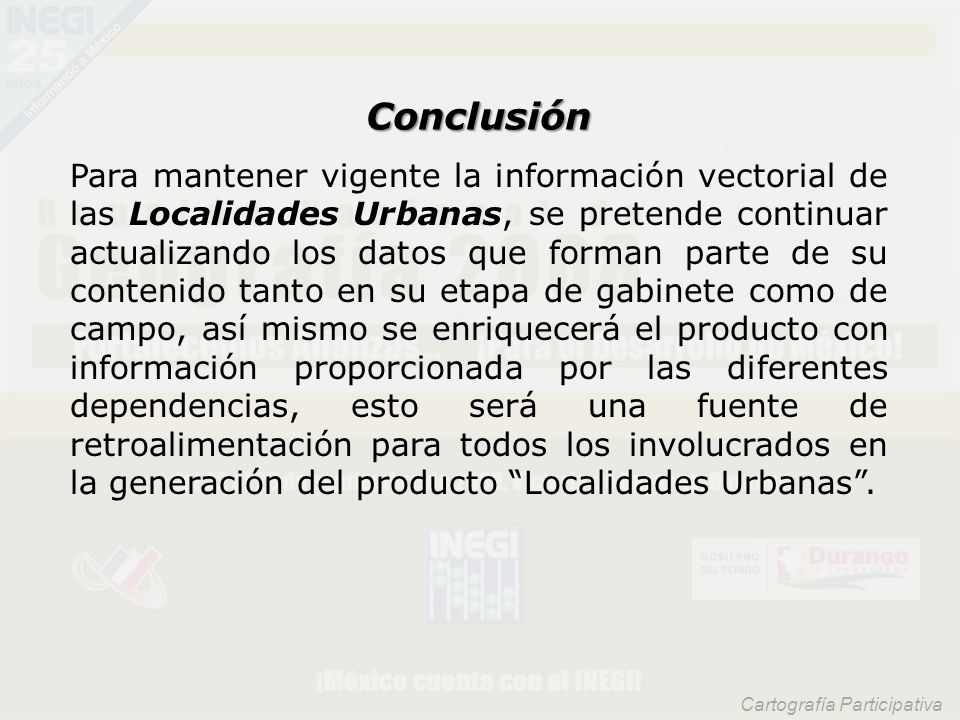

Conclusión Para mantener vigente la información vectorial de las Localidades Urbanas, se pretende continuar actualizando los datos que forman parte de su contenido tanto en su etapa de gabinete como de campo, así mismo se enriquecerá el producto con información proporcionada por las diferentes dependencias, esto será una fuente de retroalimentación para todos los involucrados en la generación del producto “Localidades Urbanas”. Cartografía Participativa

29 ¡Gracias!
