PLANEAMIENTO Y DISEÑO DE LA PLANTA EXTERNA PARA LOS SERVICIOS DE TELCOMUNICACIONES Postgrado UTN 2004 Ing. Oscar Szymanczyk oscarszy@copitec.org.ar.

Presentación del tema: "PLANEAMIENTO Y DISEÑO DE LA PLANTA EXTERNA PARA LOS SERVICIOS DE TELCOMUNICACIONES Postgrado UTN 2004 Ing. Oscar Szymanczyk oscarszy@copitec.org.ar."— Transcripción de la presentación:

1 PLANEAMIENTO Y DISEÑO DE LA PLANTA EXTERNA PARA LOS SERVICIOS DE TELCOMUNICACIONES Postgrado UTN Ing. Oscar Szymanczyk

2 En el 3º Módulo veremos: Túneles de cables Repartidores Generales
Tipología de los Cables Empalmes de conductores Cierres de empalmes Cajas terminales Armarios subrepartidores Rutas de postes Componentes del cableado interno

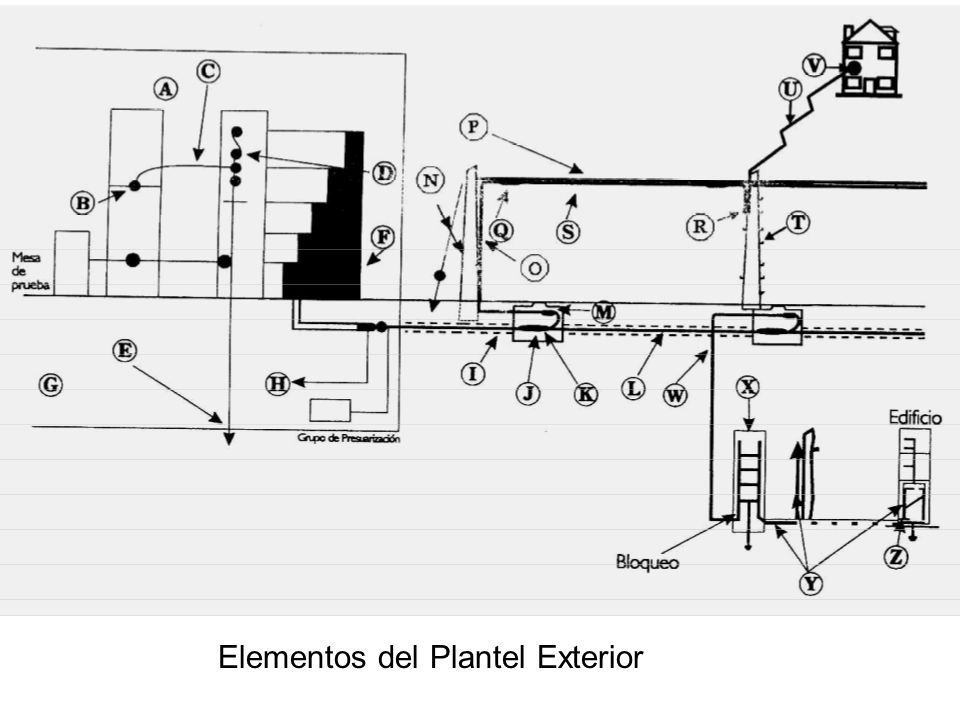

3 Elementos del Plantel Exterior

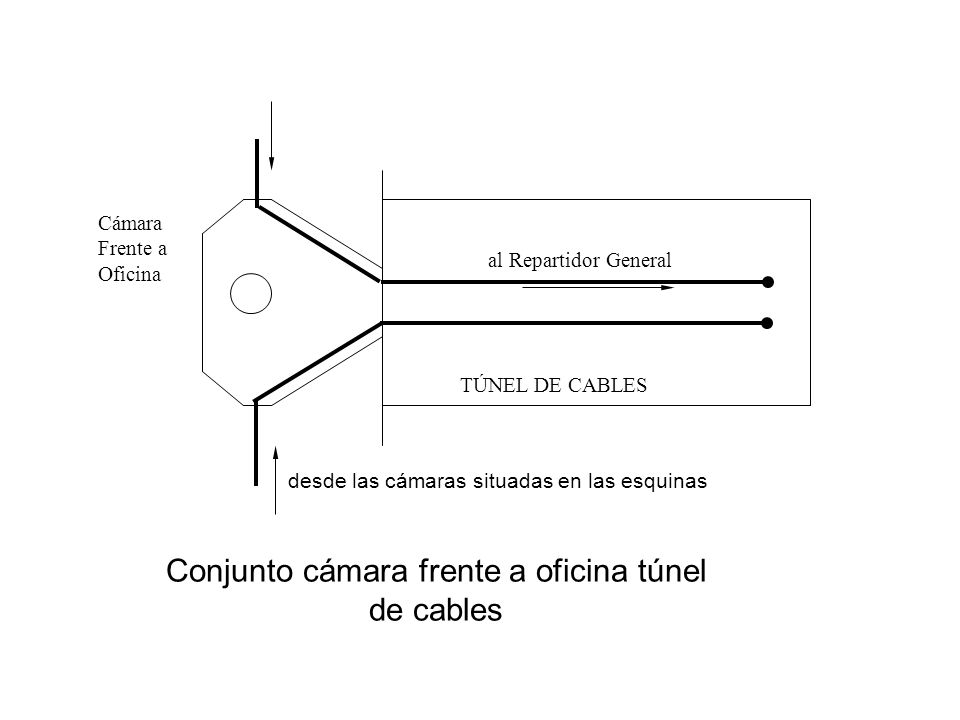

4 Conjunto cámara frente a oficina túnel de cables
al Repartidor General TÚNEL DE CABLES desde las cámaras situadas en las esquinas Cámara Frente a Oficina Conjunto cámara frente a oficina túnel de cables

5 Acometida a central portable Cañería 4 Bcs PVC Plataforma de Hº Aº

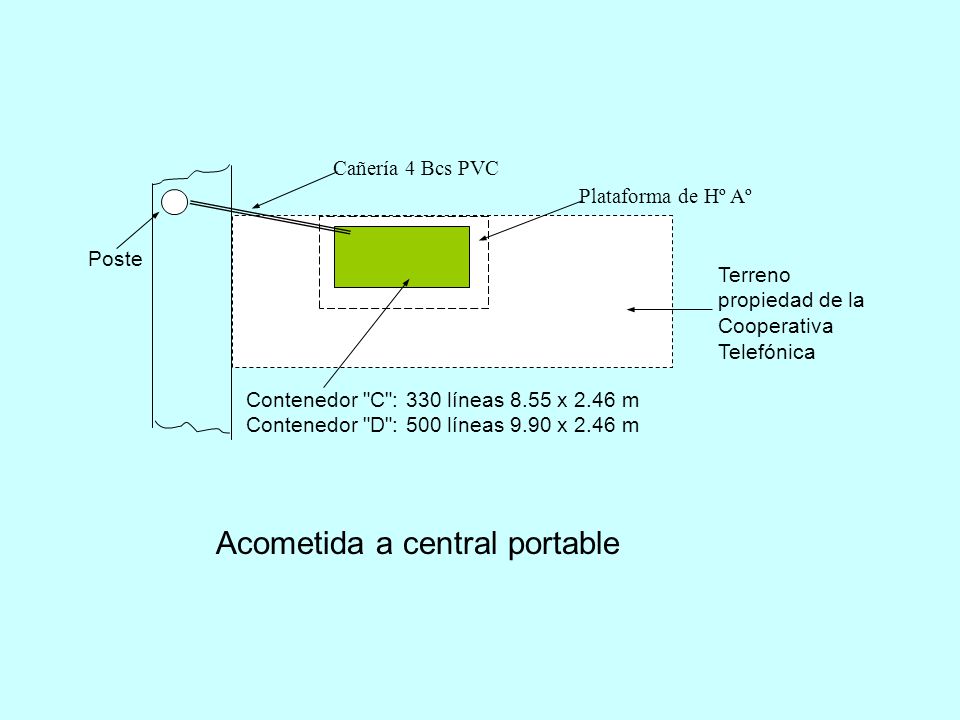

    Terreno propiedad de la Cooperativa Telefónica Plataforma de Hº Aº Contenedor "C": 330 líneas 8.55 x 2.46 m Contenedor "D": 500 líneas 9.90 x 2.46 m Cañería 4 Bcs PVC Poste Acometida a central portable

6 Detalle de la acometida a una central portable
Interior de la Portable Verticales del Repartidor General Cañería de acceso Conducto para larga distancia CORTE PLANTA Detalle de la acometida a una central portable

7 Corte de una cámara subterránea con Túnel Linner

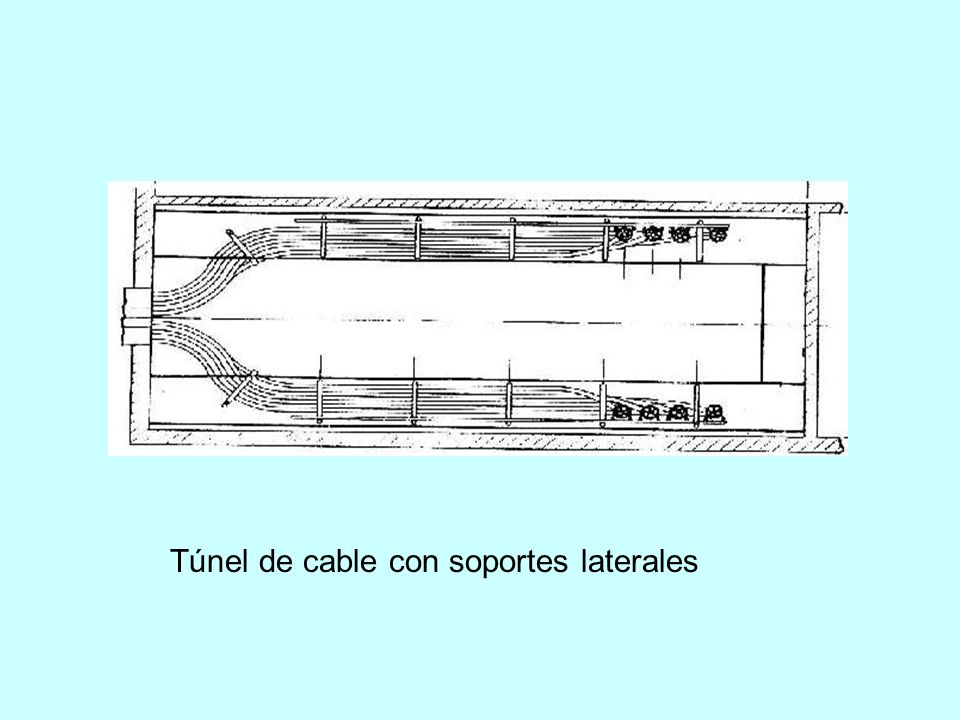

8 Túnel de cable con soportes laterales

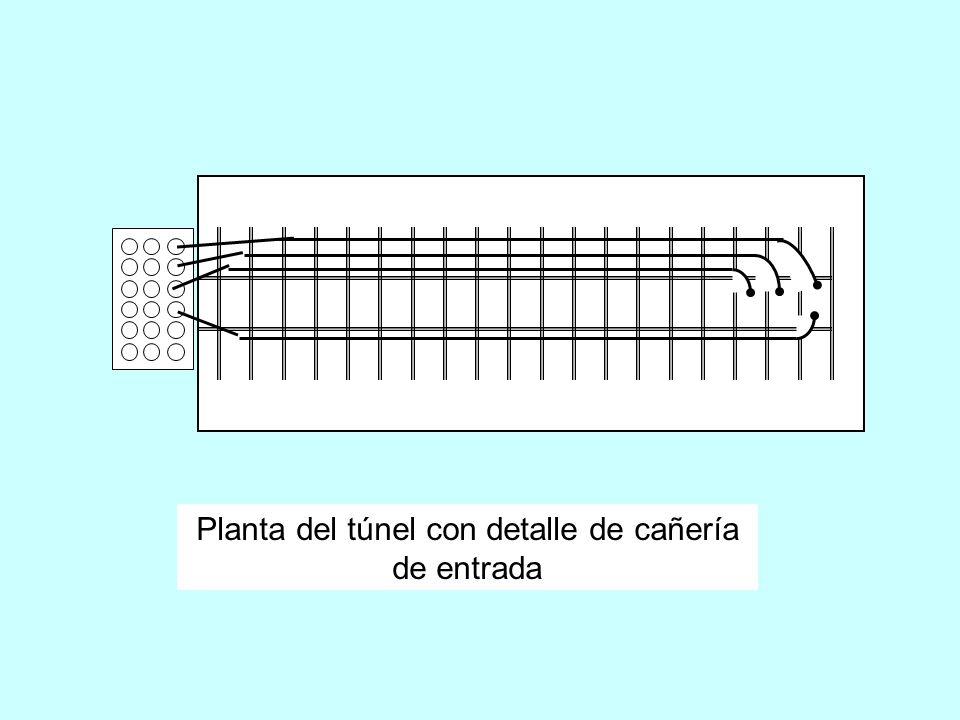

9 Planta del túnel con detalle de cañería de entrada

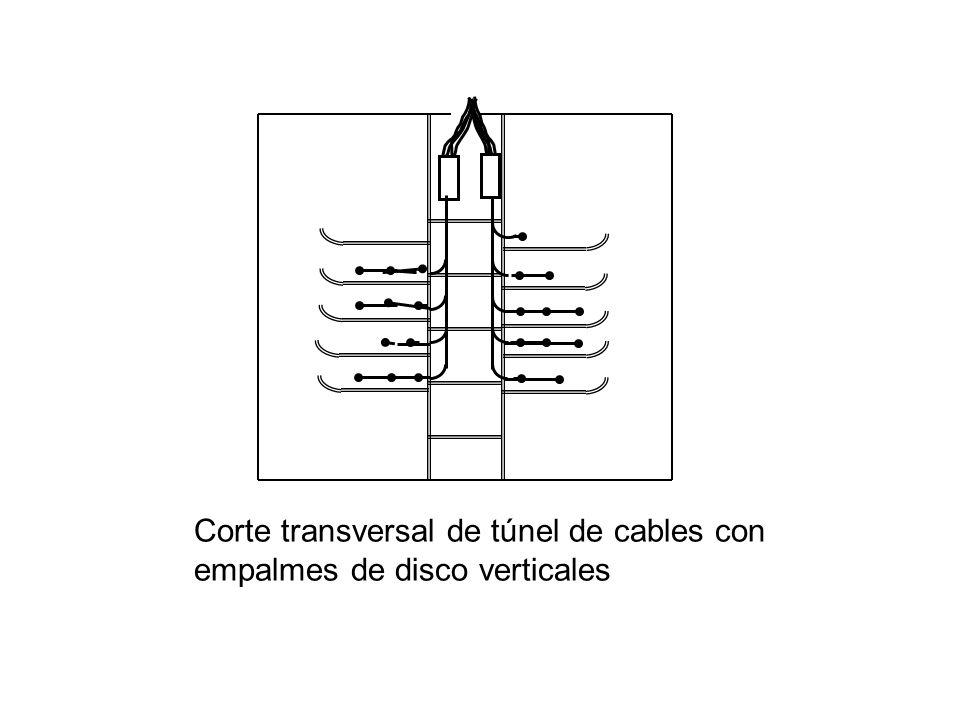

10 Corte transversal de túnel de cables con empalmes de disco verticales

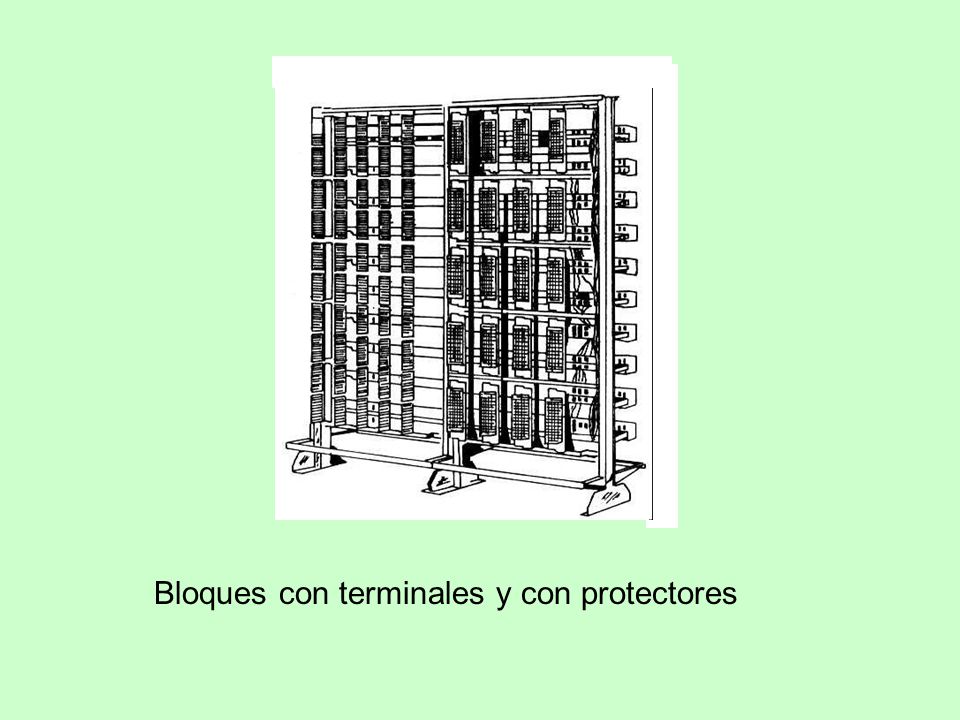

11 Bloques con terminales y con protectores

12 Repartidor mural con zanja de cables

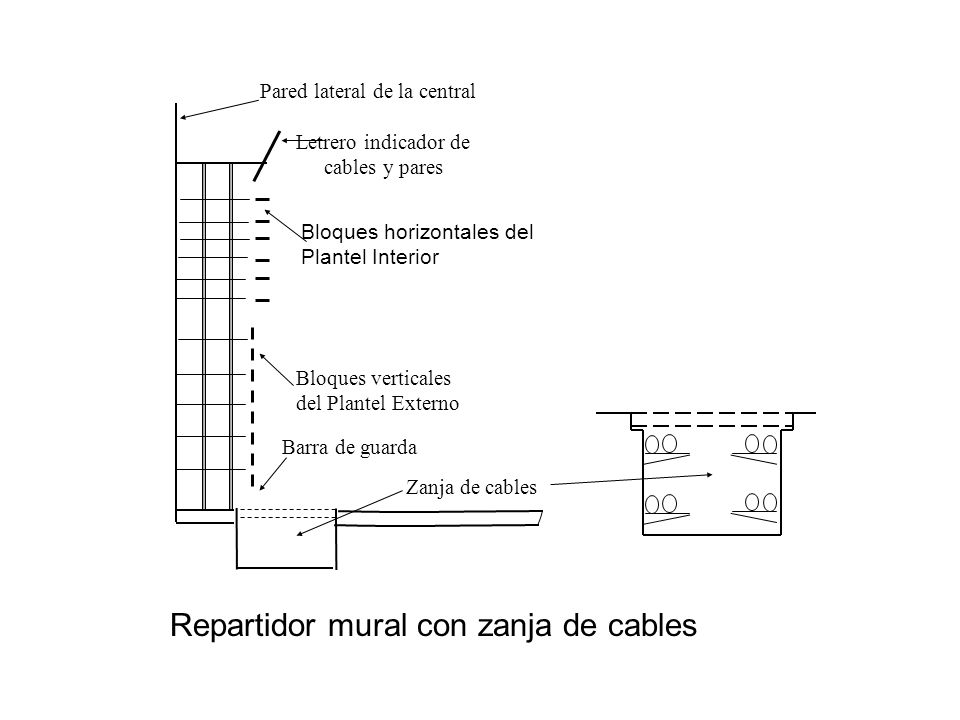

Pared lateral de la central Letrero indicador de cables y pares Bloques verticales del Plantel Externo Bloques horizontales del Plantel Interior Barra de guarda Zanja de cables Repartidor mural con zanja de cables

13 Corte de un Repartidor General Simple
Bloques verticales de Plantel Externo Bloques horizontales de Plantel Interno Letrero indicador de pares de cables de planta externa Barra de guarda Toma de tierra Letrero indicador de cables y terminales del equipo de conmutación

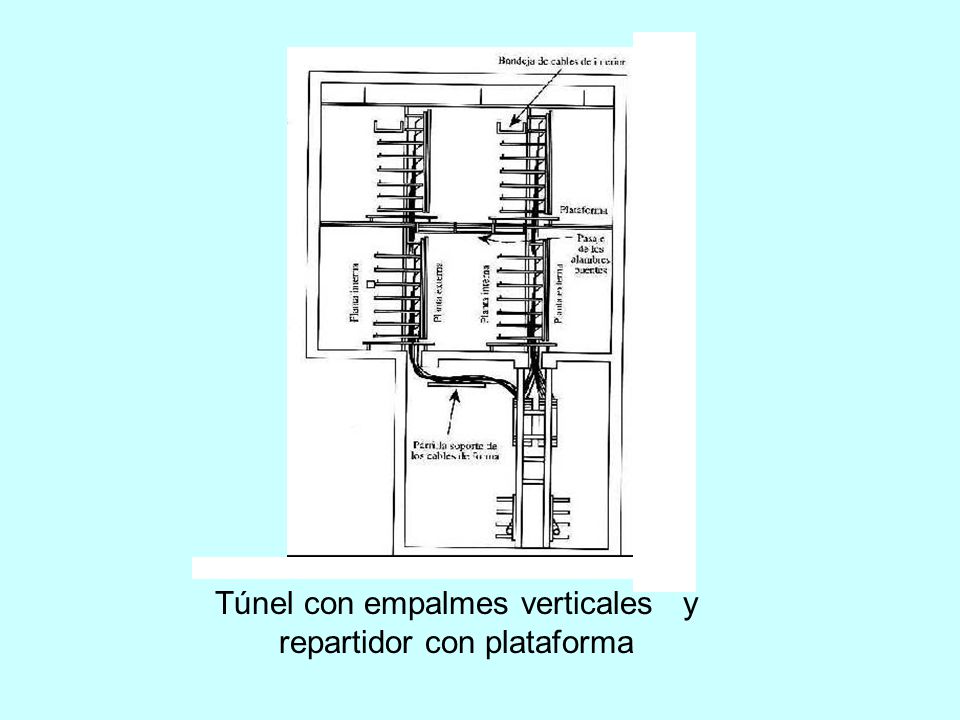

14 Túnel con empalmes verticales y repartidor con plataforma

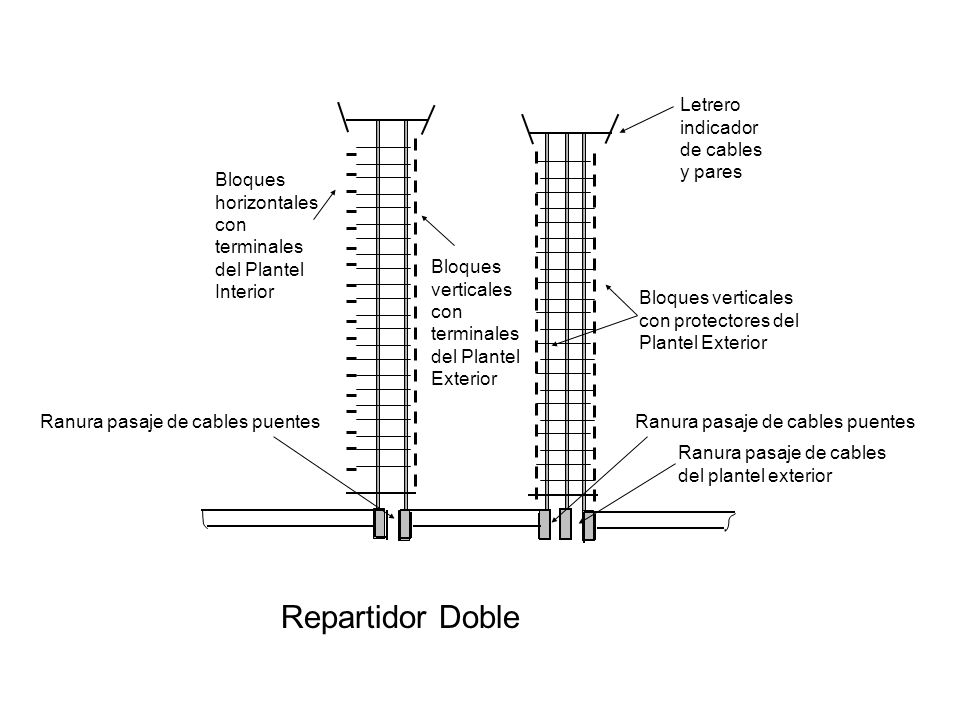

15 Repartidor Doble Letrero indicador de cables y pares Bloques
horizontales con terminales del Plantel Interior Letrero indicador de cables y pares Ranura pasaje de cables puentes Ranura pasaje de cables del plantel exterior Bloques verticales con protectores del Plantel Exterior verticales terminales del Plantel Exterior

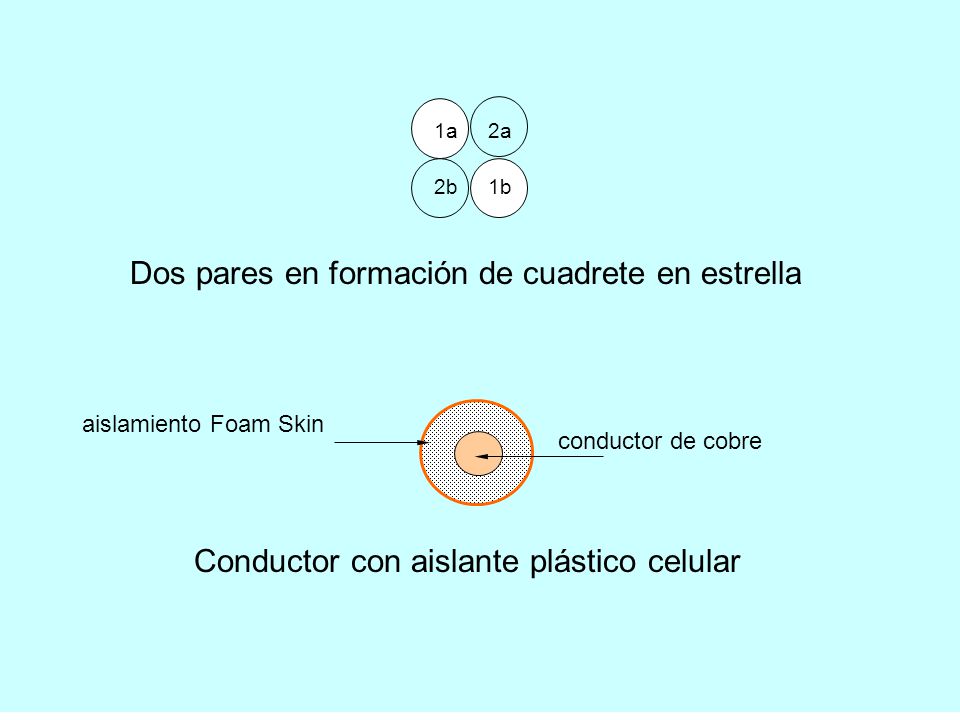

16 Dos pares en formación de cuadrete en estrella
1a 2a 2b 1b Dos pares en formación de cuadrete en estrella aislamiento Foam Skin conductor de cobre Conductor con aislante plástico celular

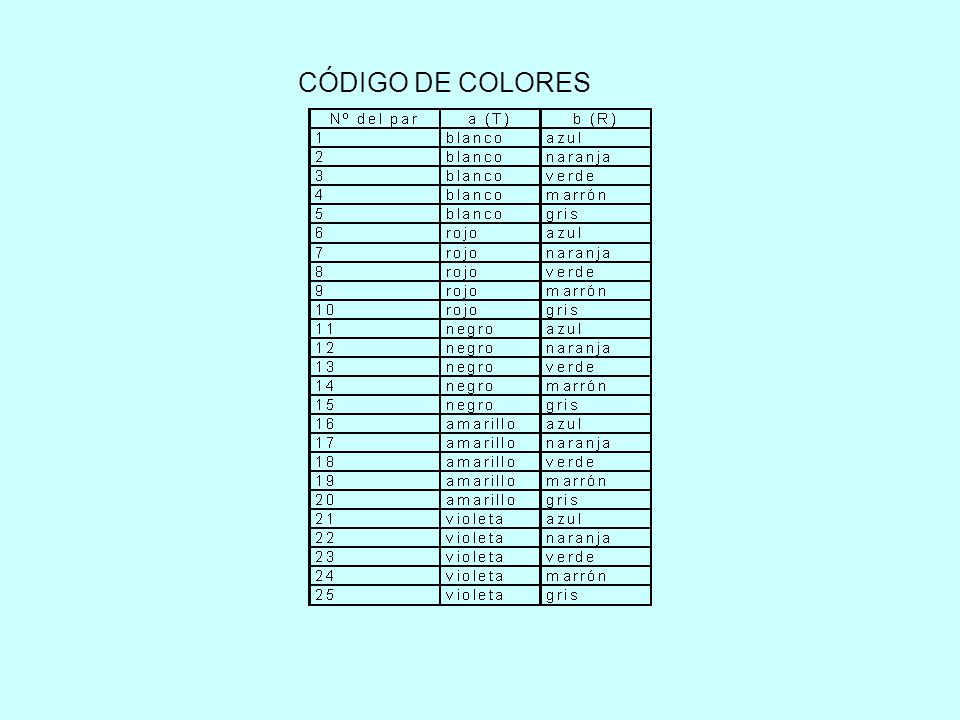

17 CÓDIGO DE COLORES

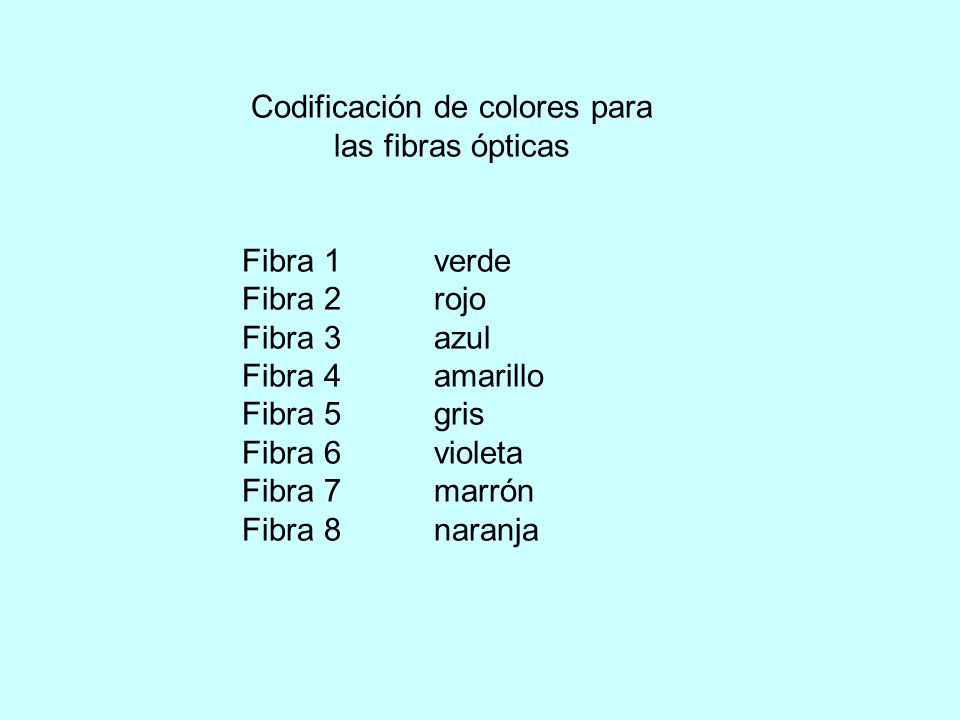

18 Codificación de colores para las fibras ópticas
    Codificación de colores para las fibras ópticas Fibra 1 verde Fibra 2 rojo Fibra 3 azul Fibra 4 amarillo Fibra 5 gris Fibra 6 violeta Fibra 7 marrón Fibra 8 naranja

19 CUBIERTAS Plomo LAP (Laminate Aluminum Polyethylene) PAL (Polietileno Aluminio Laminado) Lepeth (Lead-Polyethylene) Alpeth (Aluminum-Polyethylene) Stalpeth (Steel-Polyethylene) ARMADURAS

20 Cable autoportante Forma 8

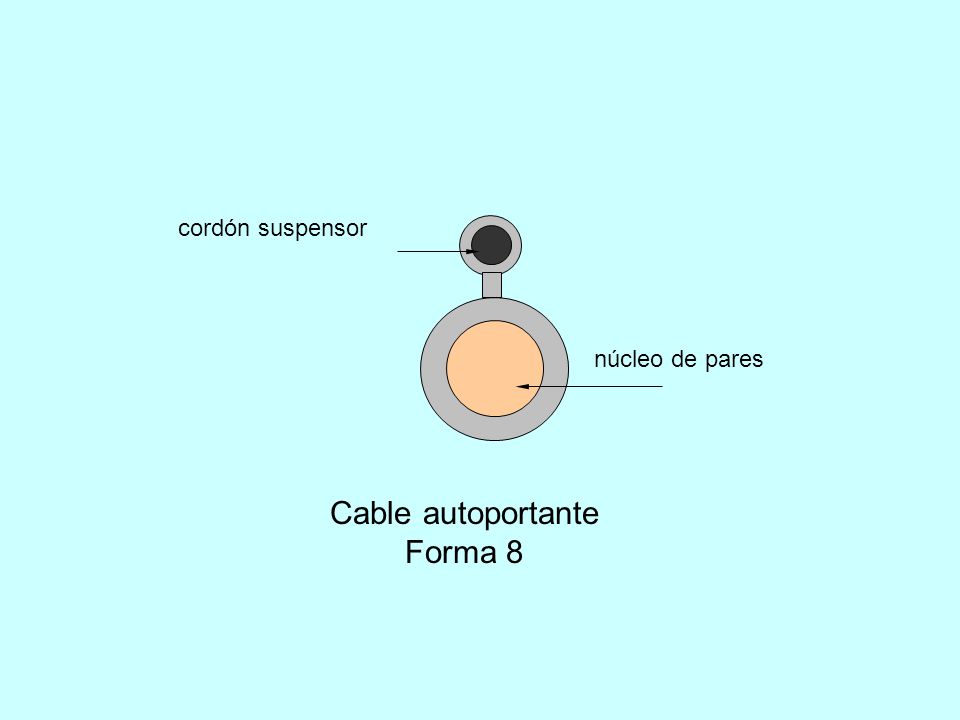

núcleo de pares cordón suspensor Cable autoportante Forma 8

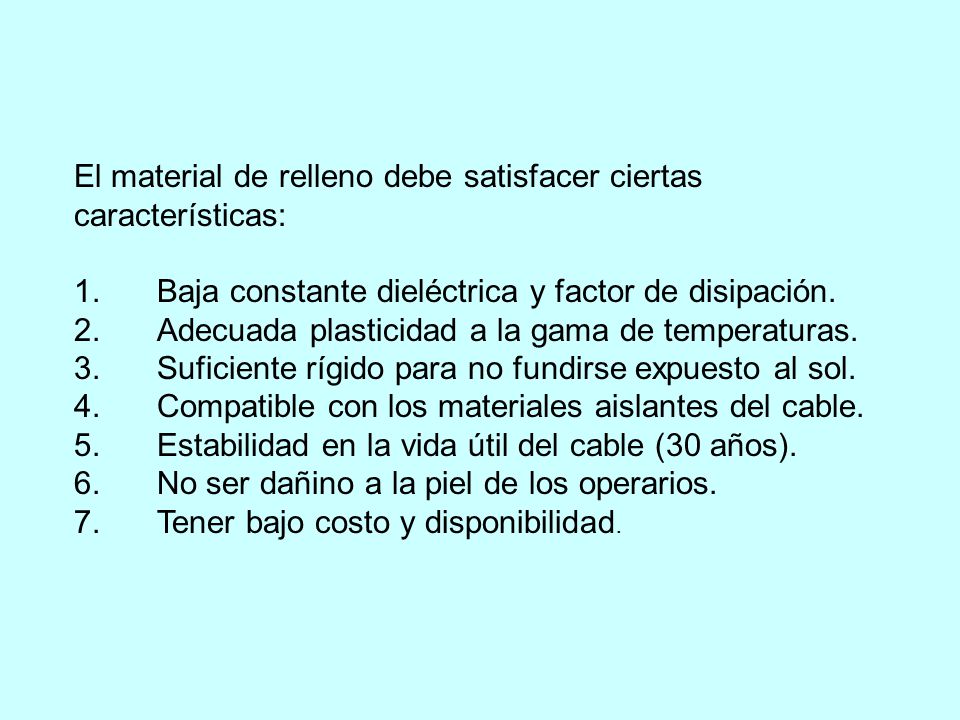

21     El material de relleno debe satisfacer ciertas características:   1.       Baja constante dieléctrica y factor de disipación. 2.       Adecuada plasticidad a la gama de temperaturas. 3.       Suficiente rígido para no fundirse expuesto al sol. 4.       Compatible con los materiales aislantes del cable. 5.       Estabilidad en la vida útil del cable (30 años). 6.       No ser dañino a la piel de los operarios. 7.       Tener bajo costo y disponibilidad.

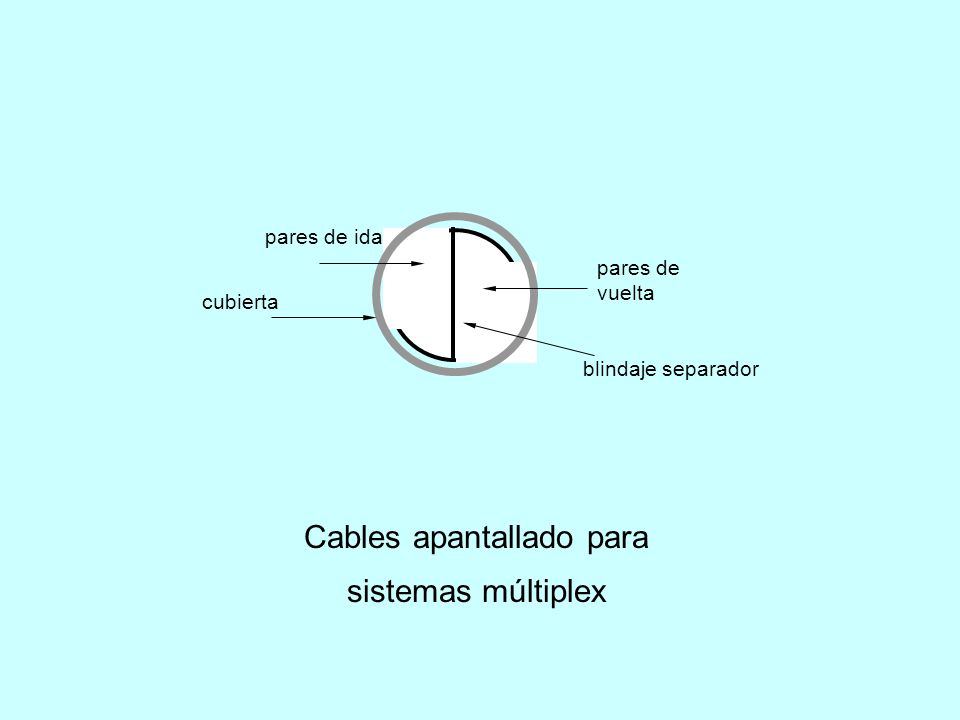

22 Cables apantallado para sistemas múltiplex
cubierta pares de ida pares de vuelta blindaje separador

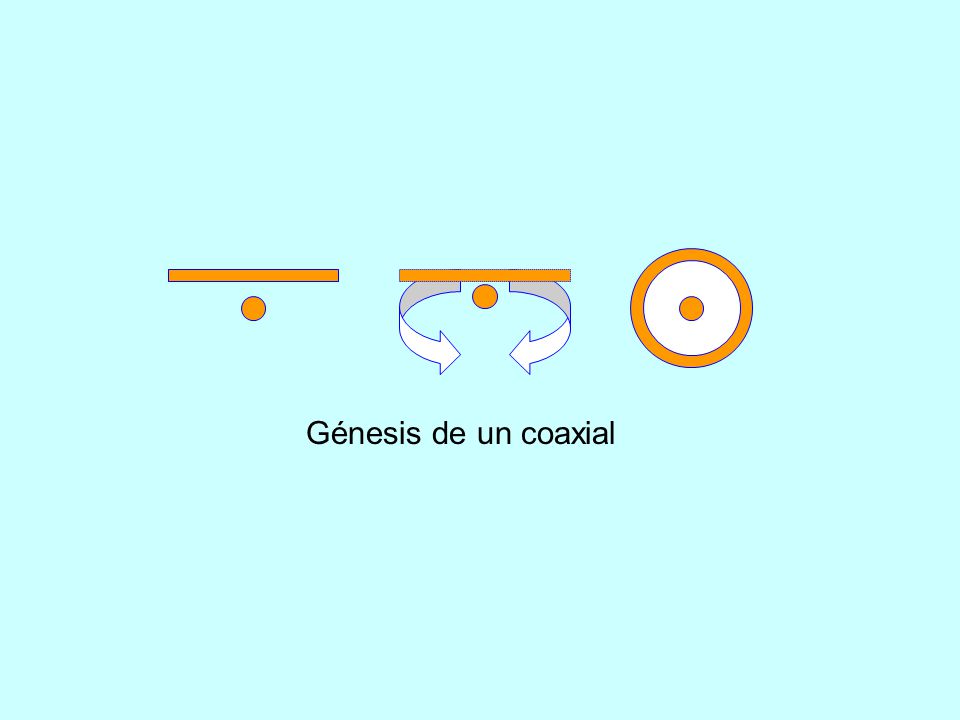

23 Génesis de un coaxial

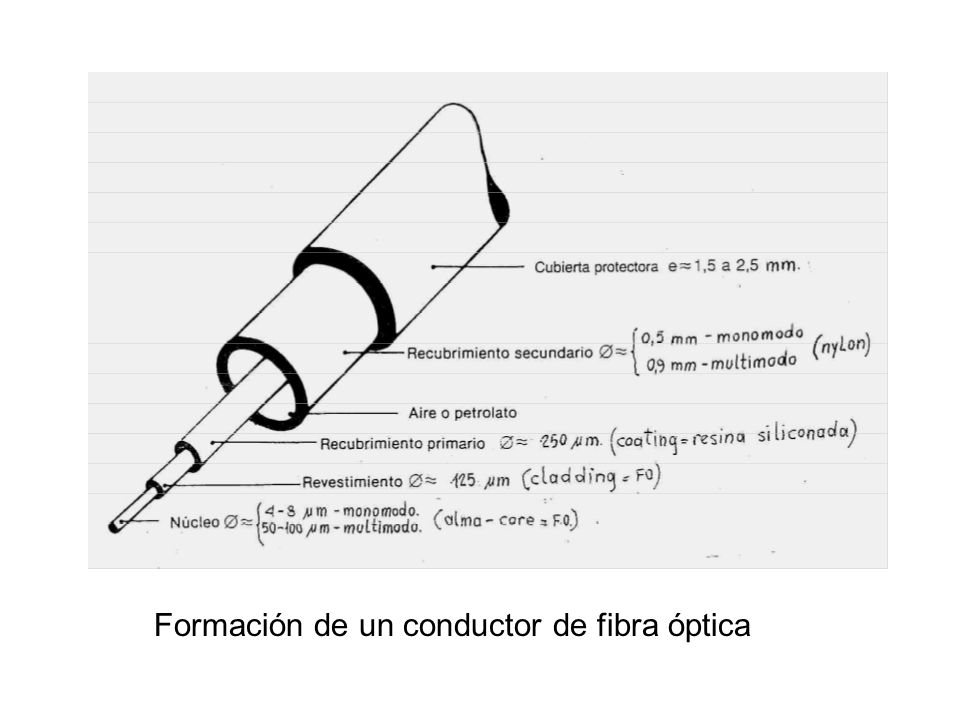

24 Formación de un conductor de fibra óptica

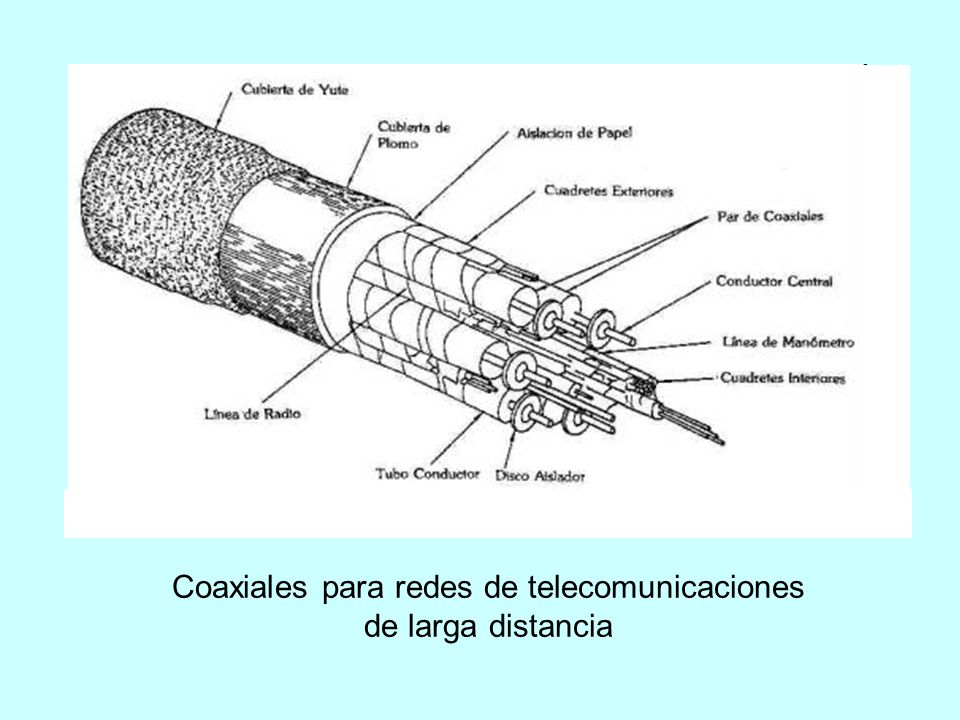

25 Coaxiales para redes de telecomunicaciones de larga distancia

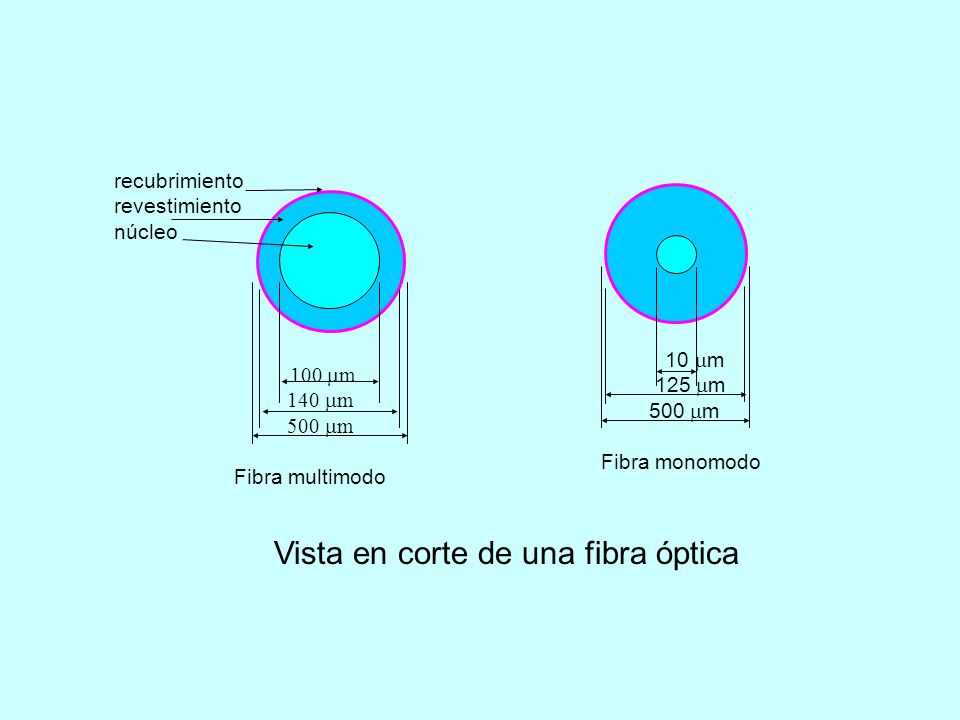

26 Vista en corte de una fibra óptica
100 m 140 m 500 m Fibra multimodo recubrimiento revestimiento núcleo 10 m 125 m Fibra monomodo

27 Cable exterior de fibras por tubo suelto libre de gel

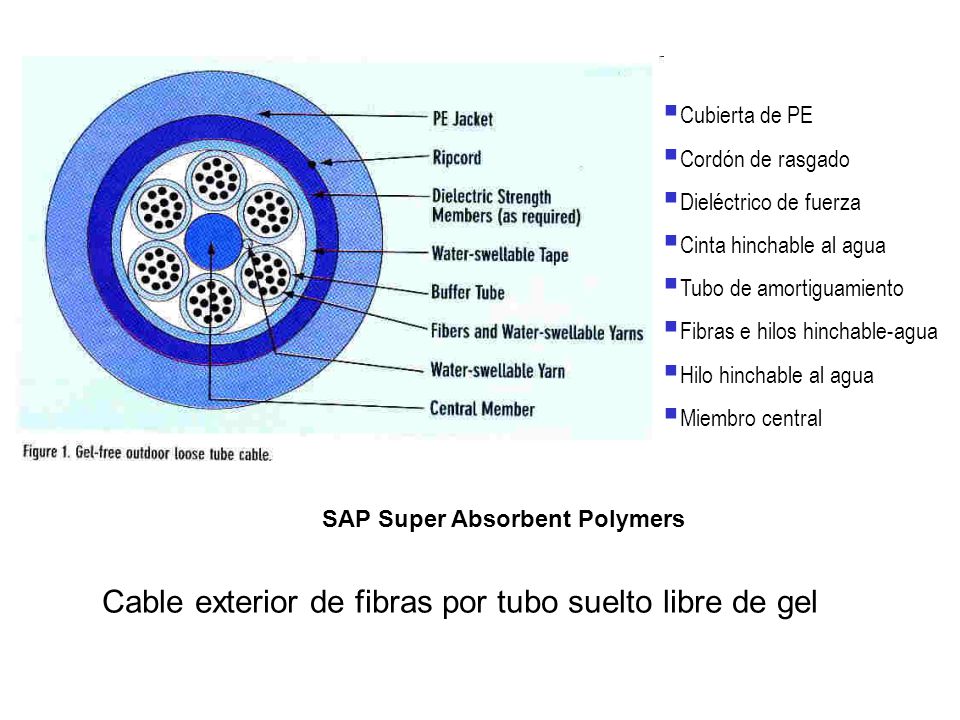

Cubierta de PE Cordón de rasgado Dieléctrico de fuerza Cinta hinchable al agua Tubo de amortiguamiento Fibras e hilos hinchable-agua Hilo hinchable al agua Miembro central Cable exterior de fibras por tubo suelto libre de gel SAP Super Absorbent Polymers

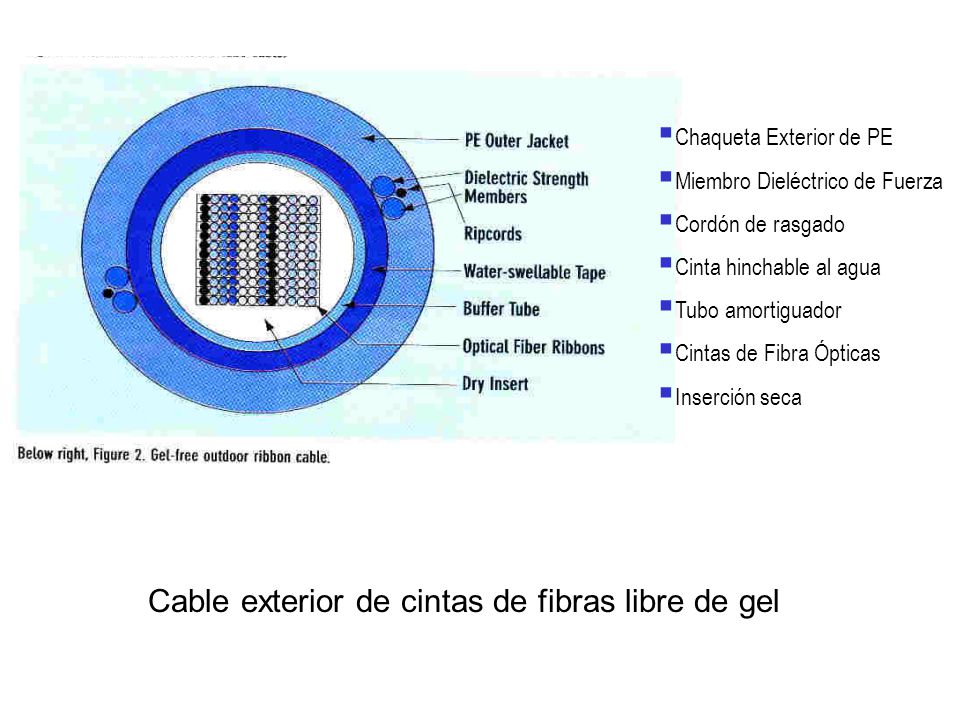

28 Cable exterior de cintas de fibras libre de gel
Chaqueta Exterior de PE Miembro Dieléctrico de Fuerza Cordón de rasgado Cinta hinchable al agua Tubo amortiguador Cintas de Fibra Ópticas Inserción seca

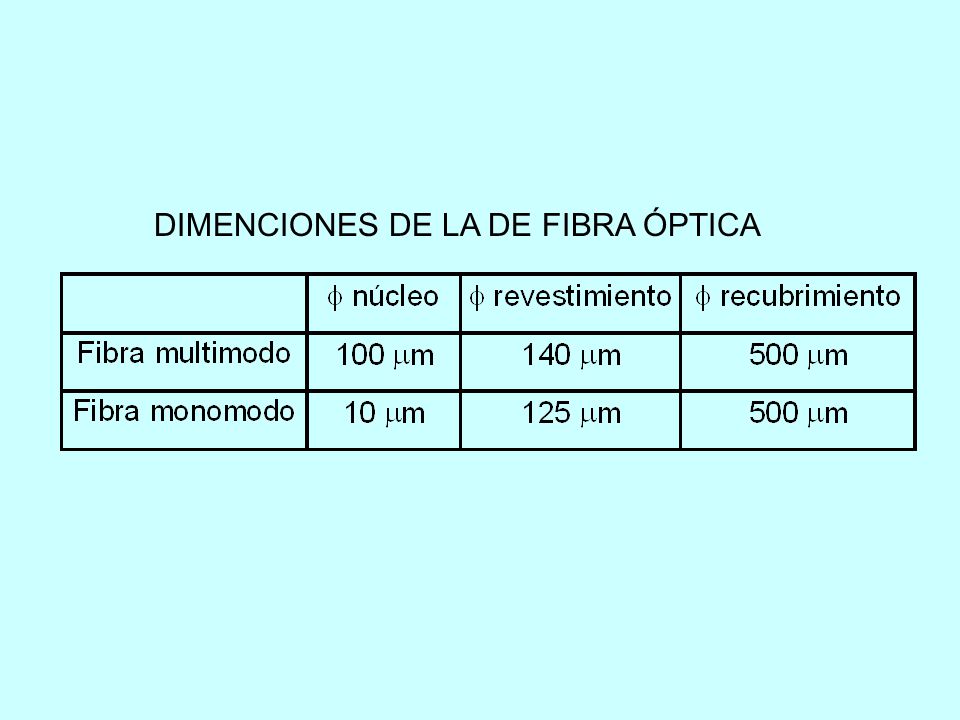

29 DIMENCIONES DE LA DE FIBRA ÓPTICA

30 Conector por inserción UR

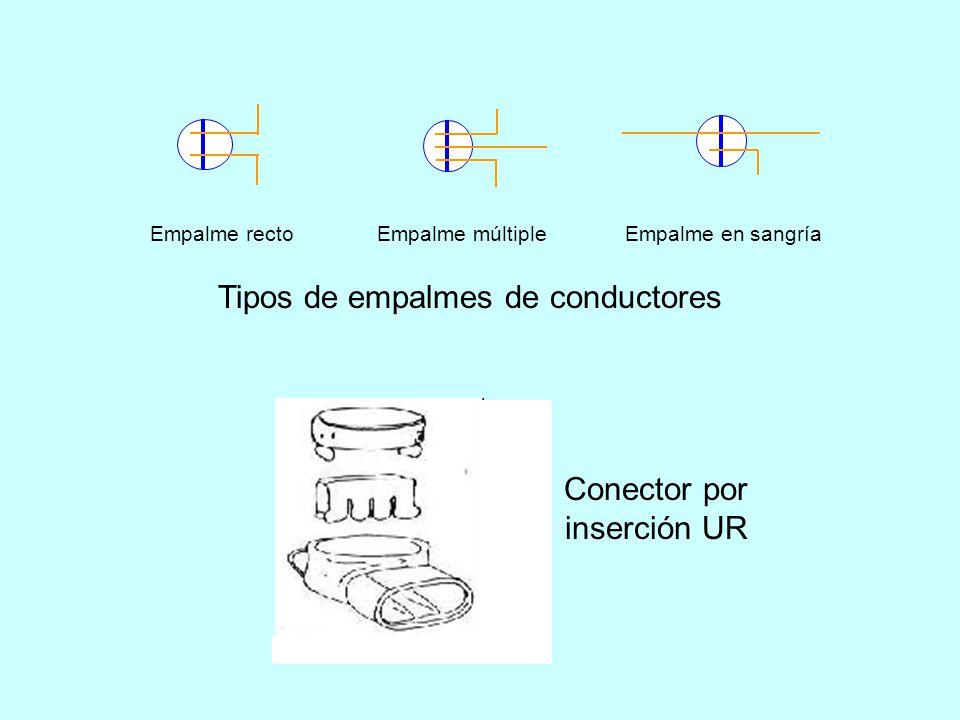

Tipos de empalmes de conductores Empalme recto Empalme múltiple Empalme en sangría Conector por inserción UR

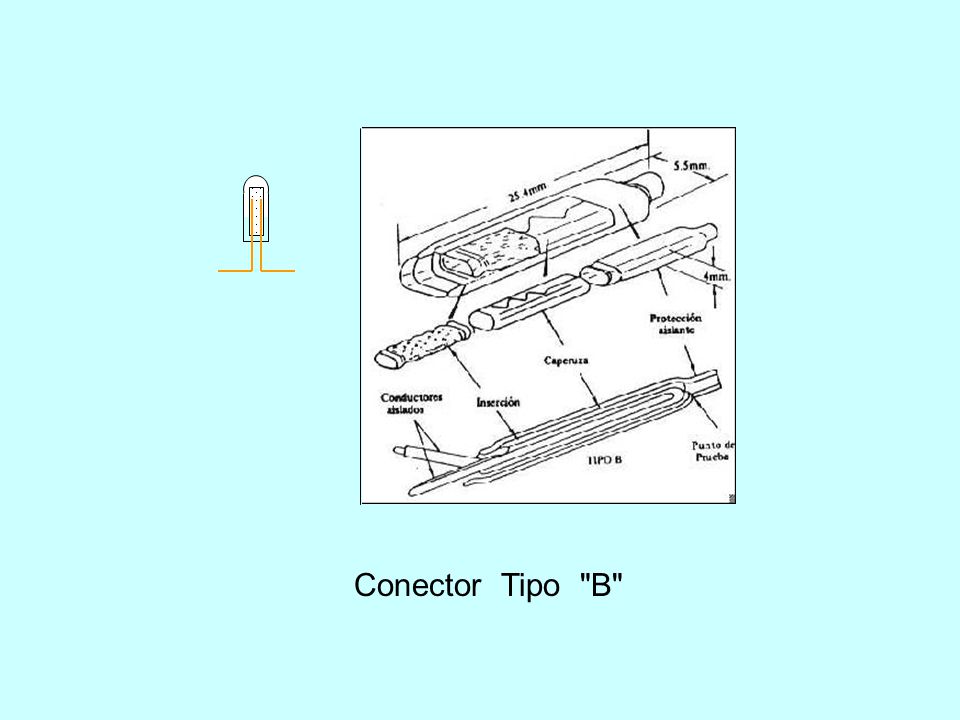

31 Conector Tipo "B"

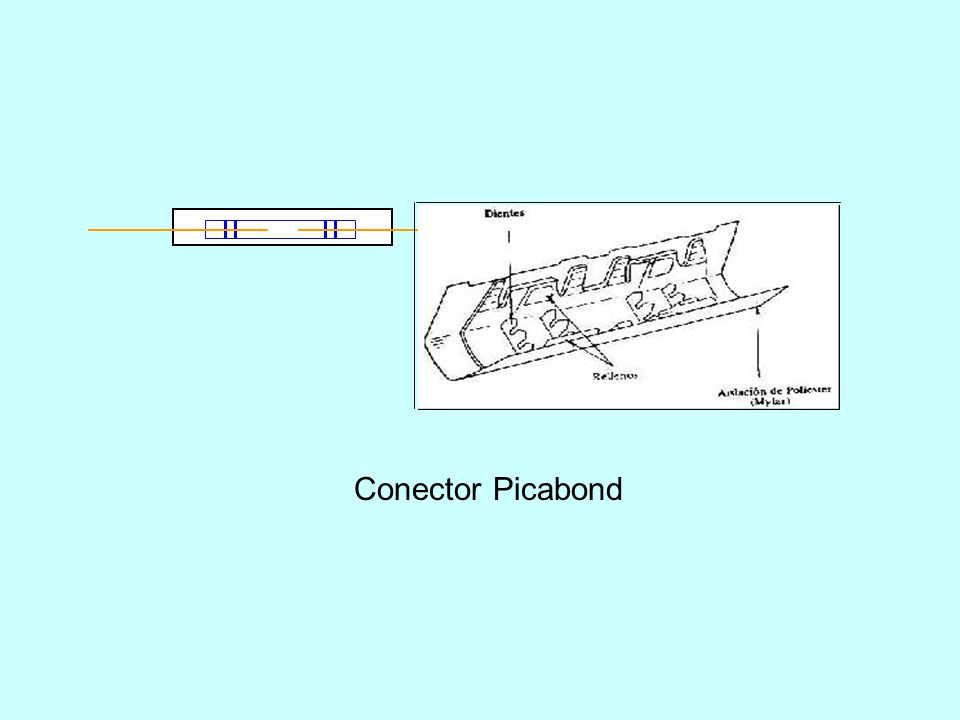

32 Conector Picabond

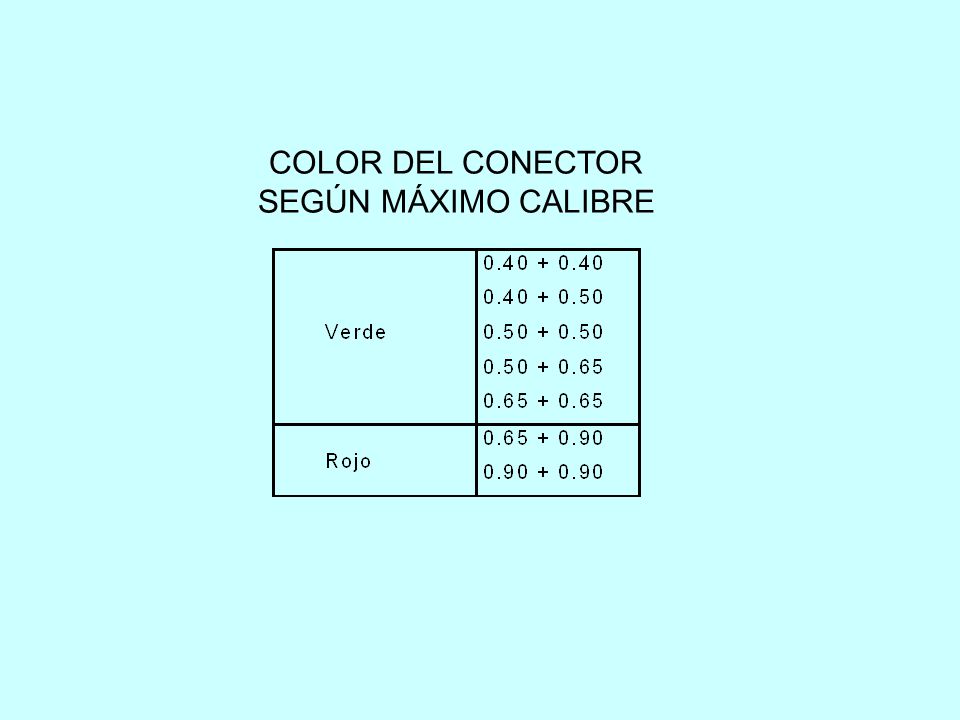

33 COLOR DEL CONECTOR SEGÚN MÁXIMO CALIBRE

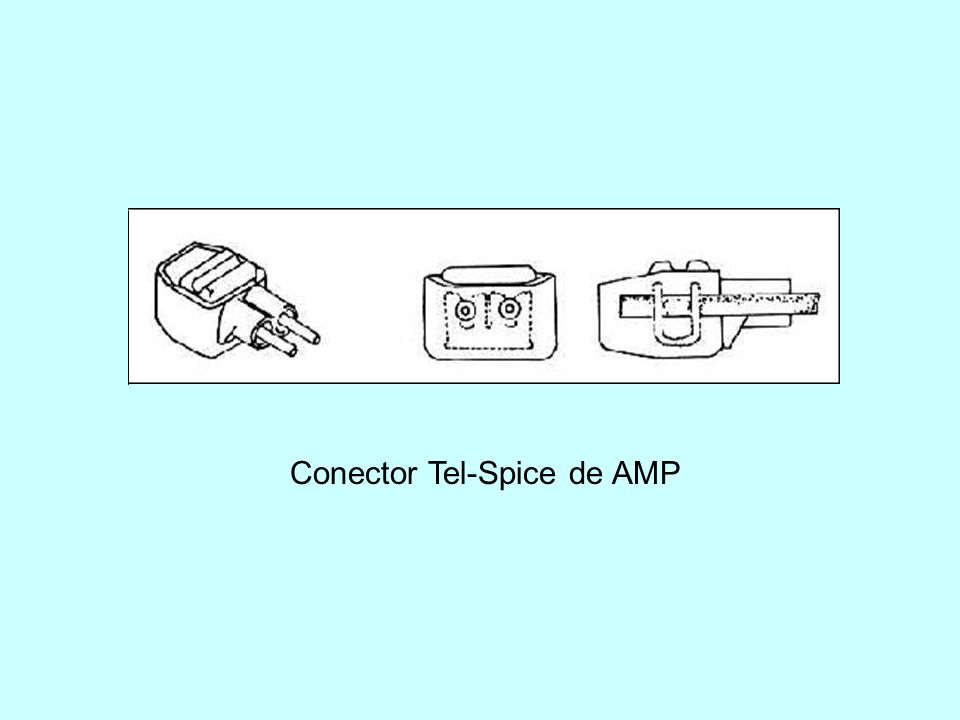

34 Conector Tel-Spice de AMP

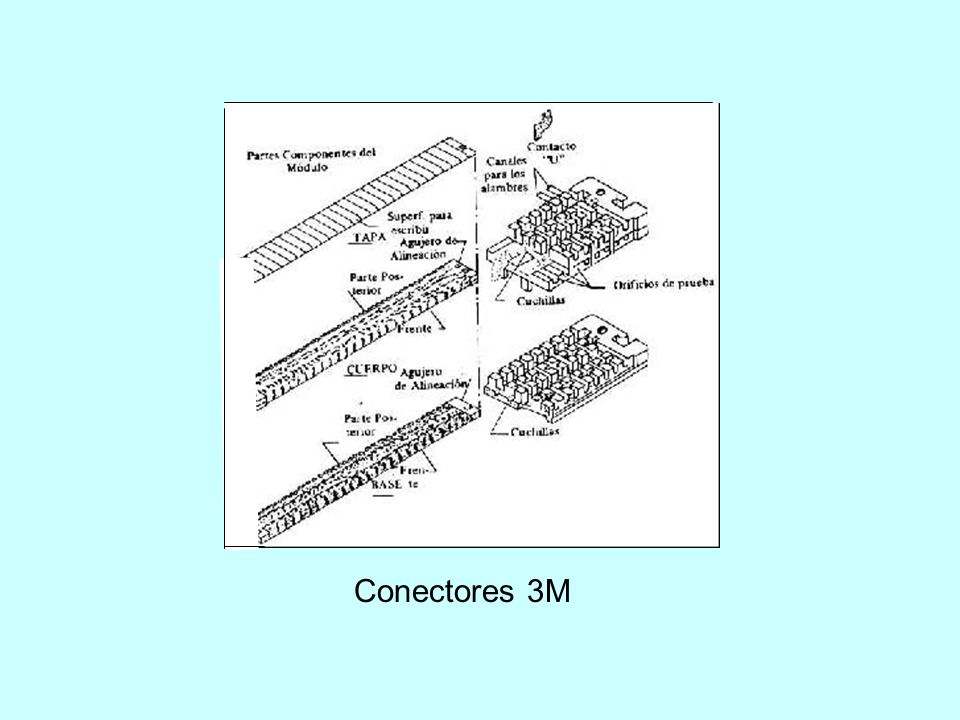

35 Conectores 3M

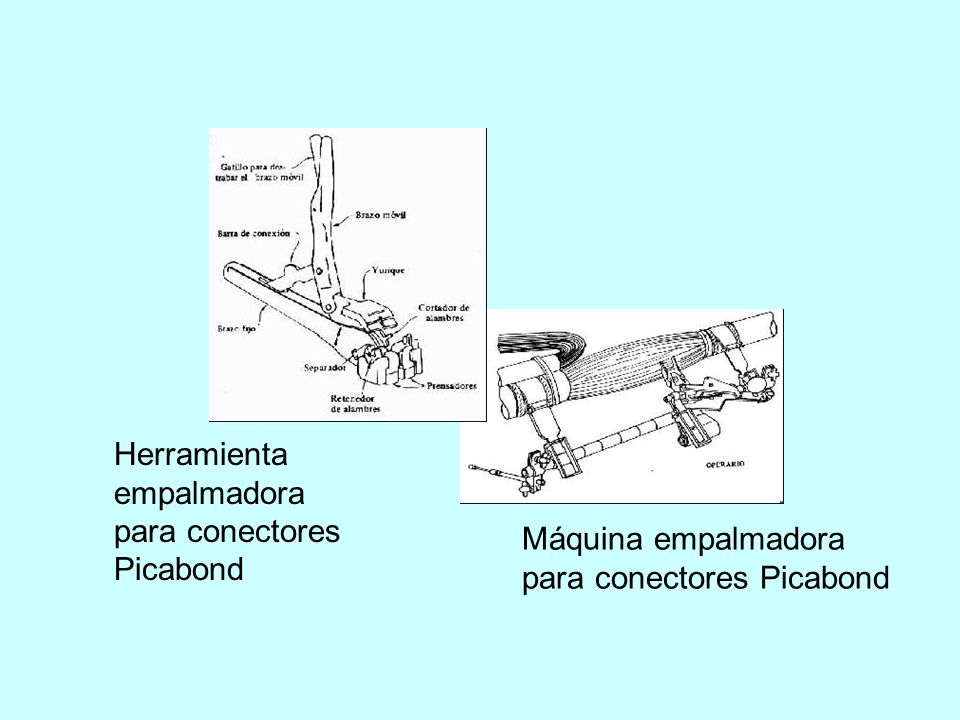

36 Máquina empalmadora para conectores Picabond
Herramienta empalmadora para conectores Picabond

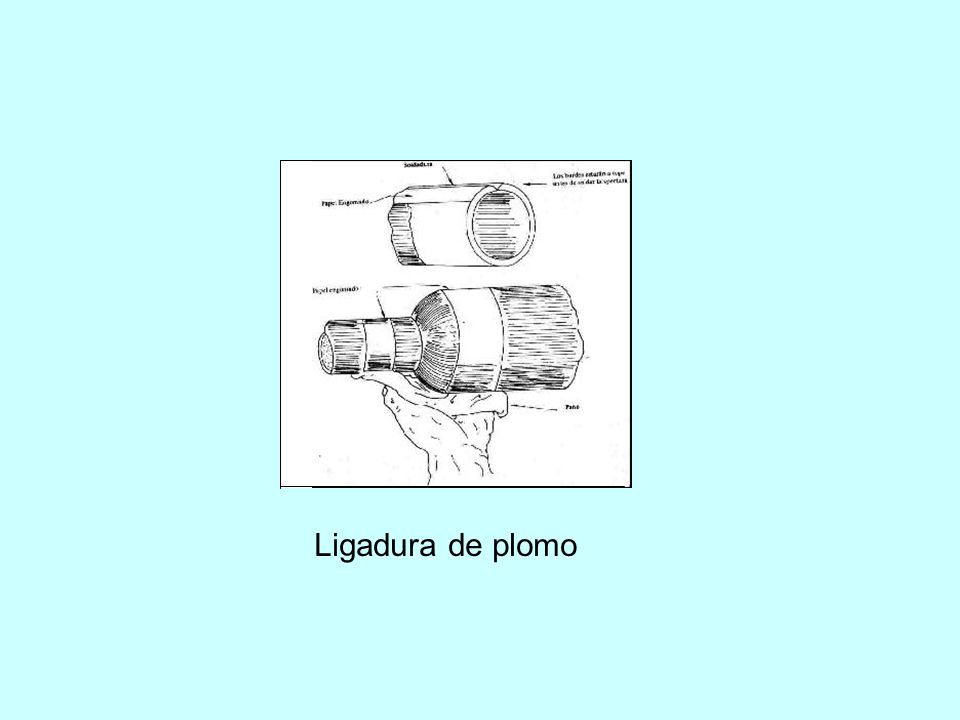

37 Ligadura de plomo

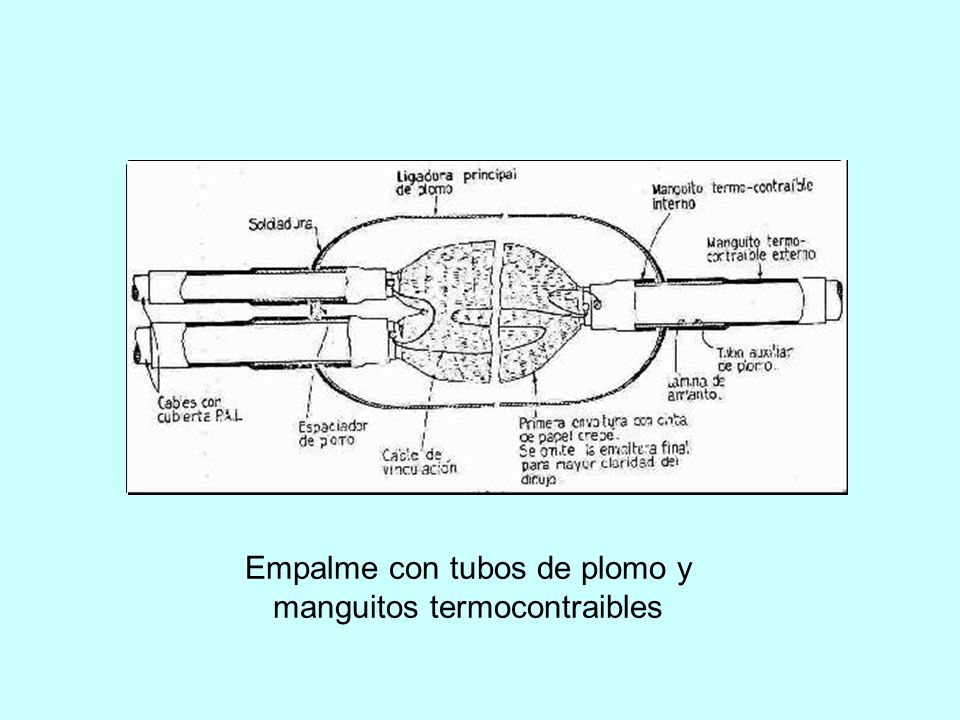

38 Empalme con tubos de plomo y manguitos termocontraibles

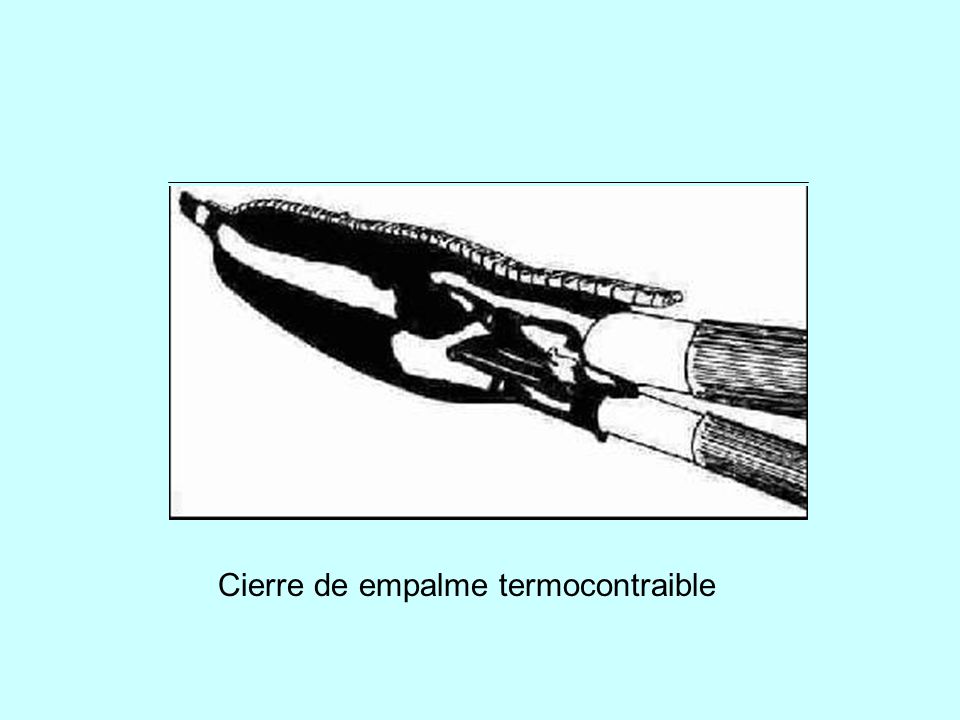

39 Cierre de empalme termocontraible

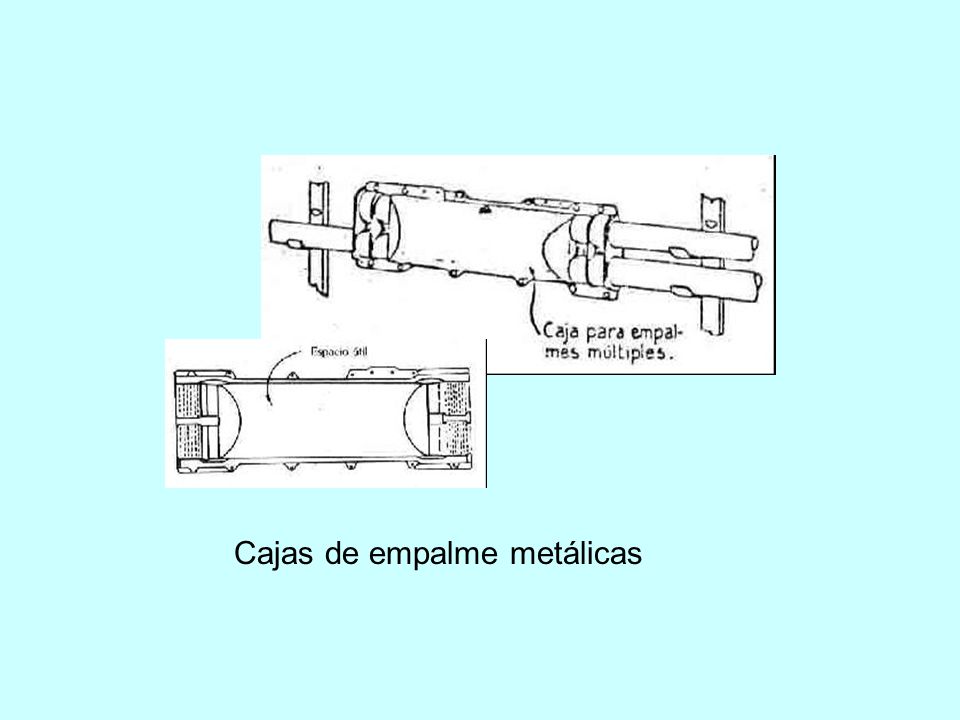

40 Cajas de empalme metálicas

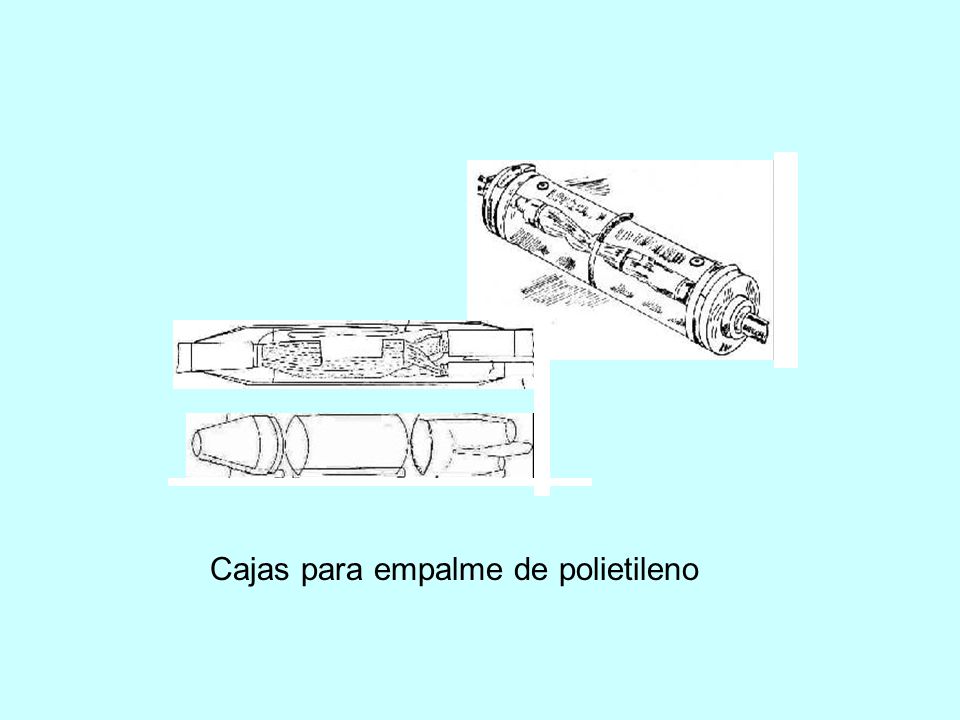

41 Cajas para empalme de polietileno

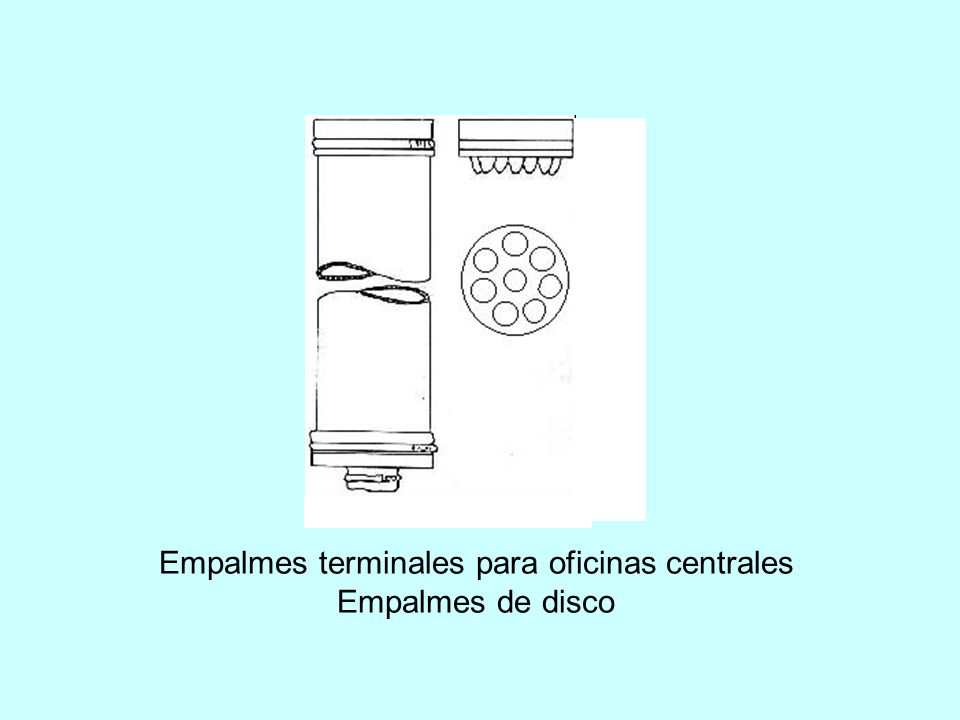

42 Empalmes terminales para oficinas centrales Empalmes de disco

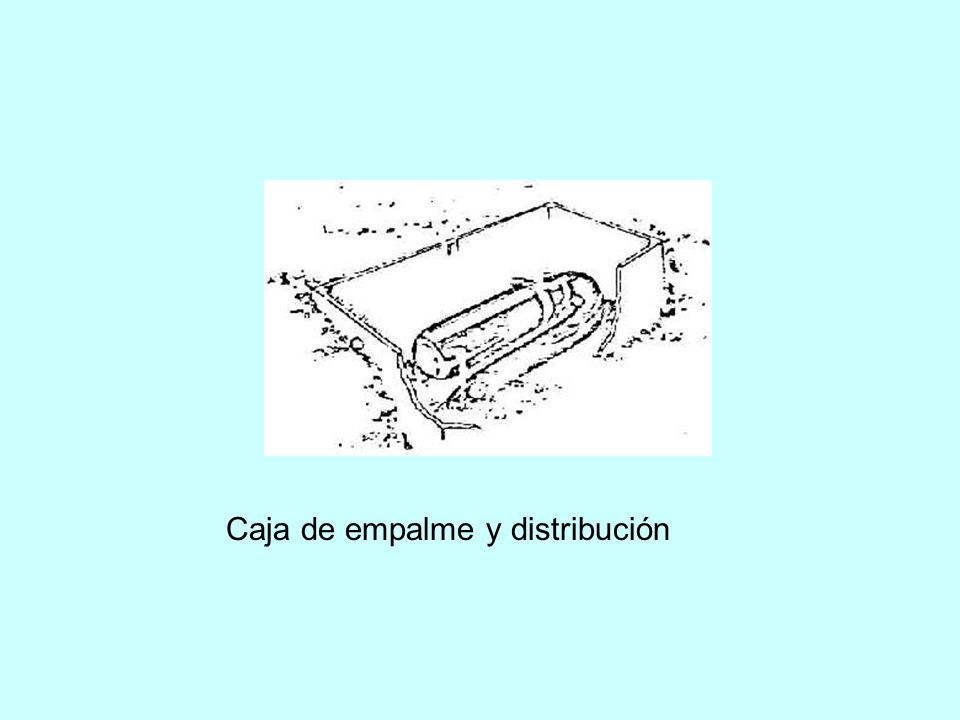

43 Caja de empalme y distribución

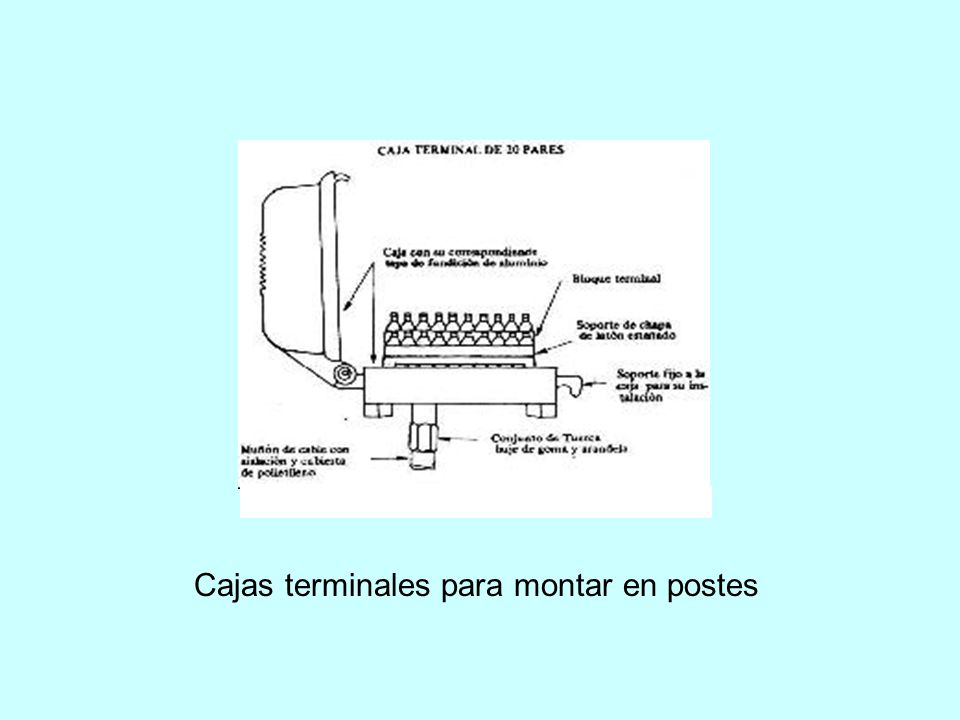

44 Cajas terminales para montar en postes

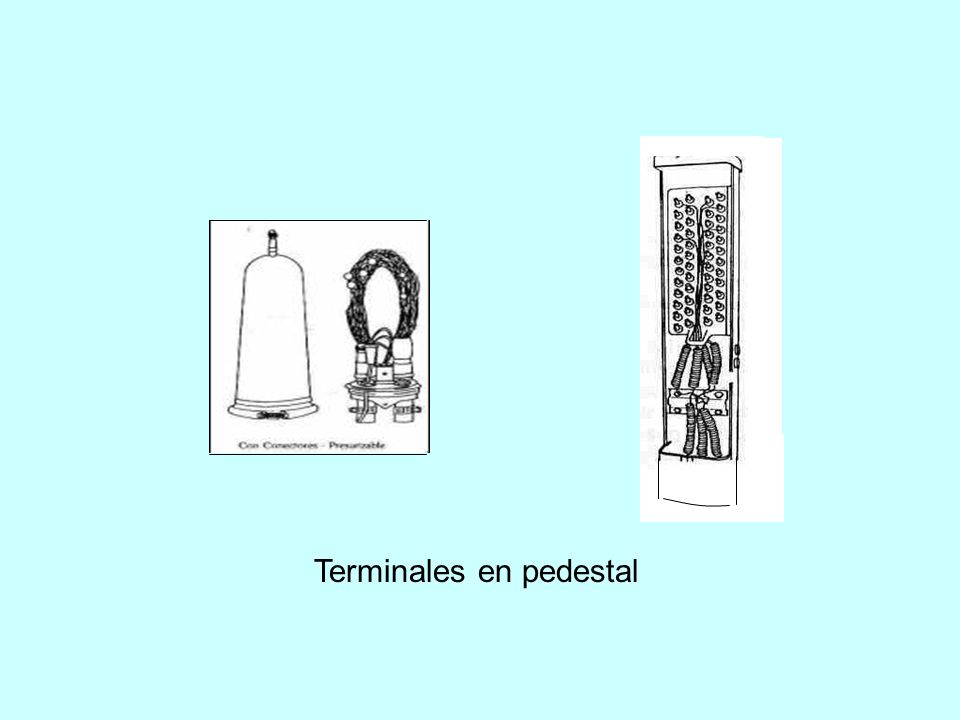

45 Terminales en pedestal

46 Distribución de armario a pedestales
en barrios de casas rodantes

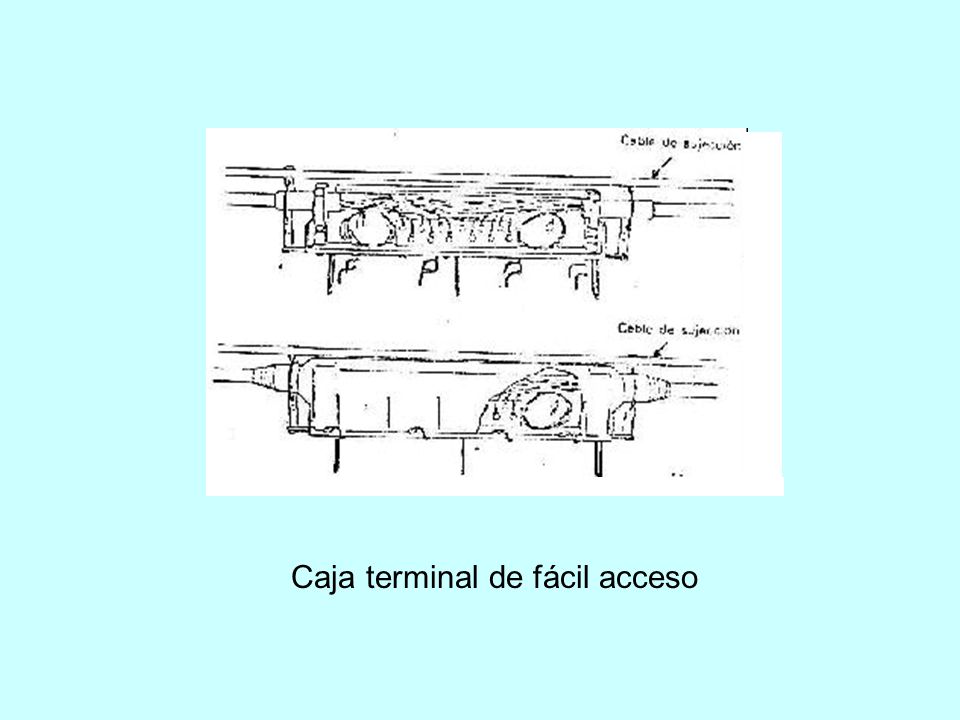

47 Caja terminal de fácil acceso

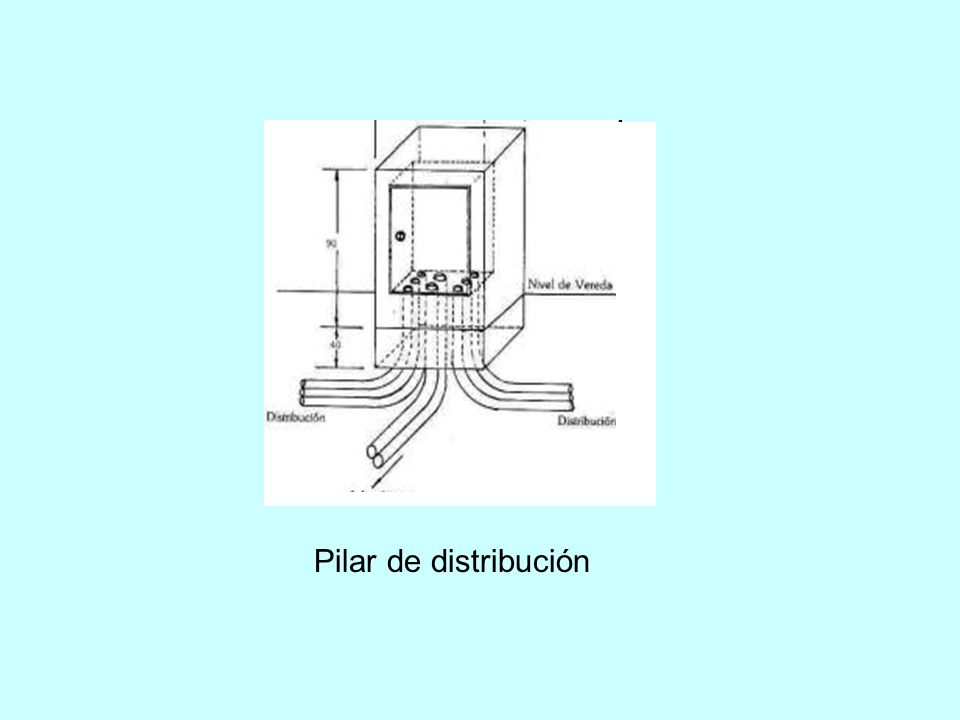

48 Pilar de distribución

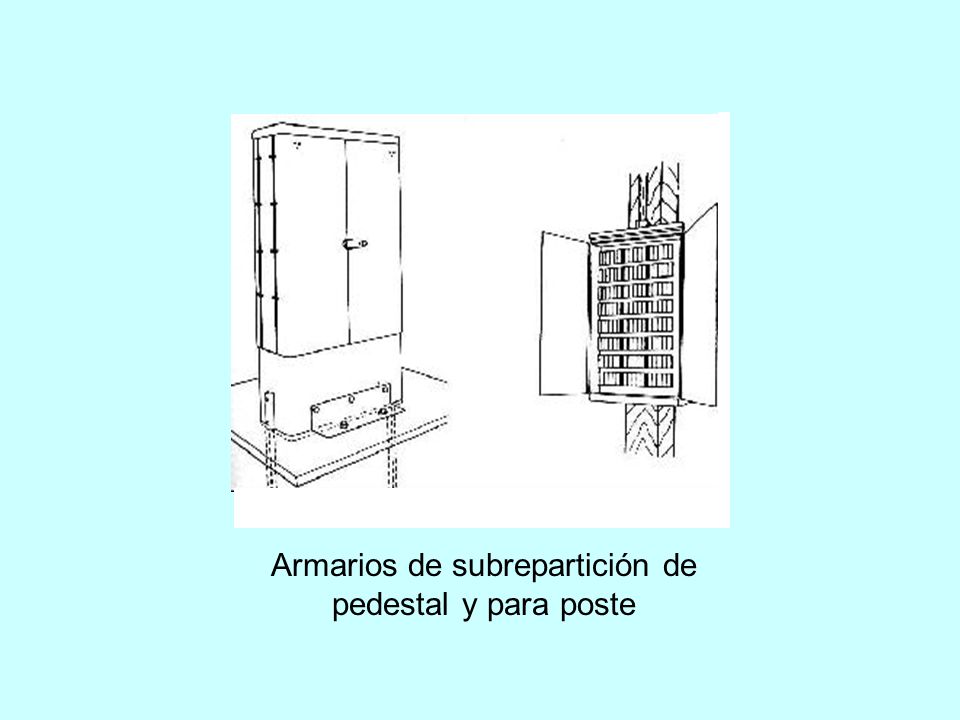

49 Armarios de subrepartición de pedestal y para poste

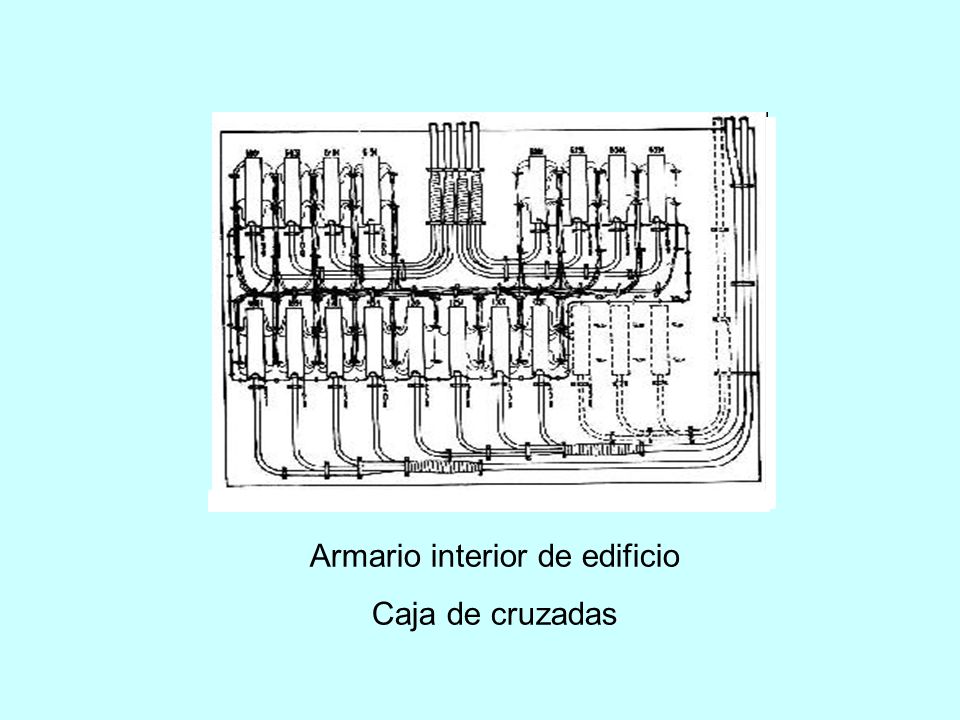

50 Armario interior de edificio
Caja de cruzadas

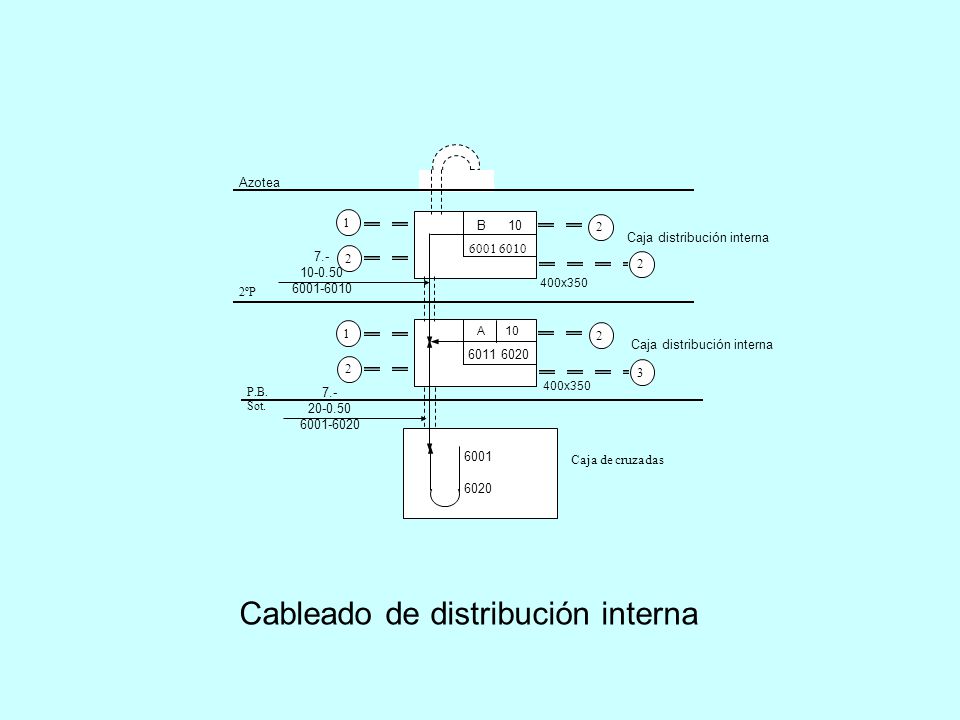

51 Cableado de distribución interna
2 1 3 Caja de cruzadas 400x350 B 7.- A 6001 6020 Azotea 2ºP P.B. Sot. Caja distribución interna Cableado de distribución interna

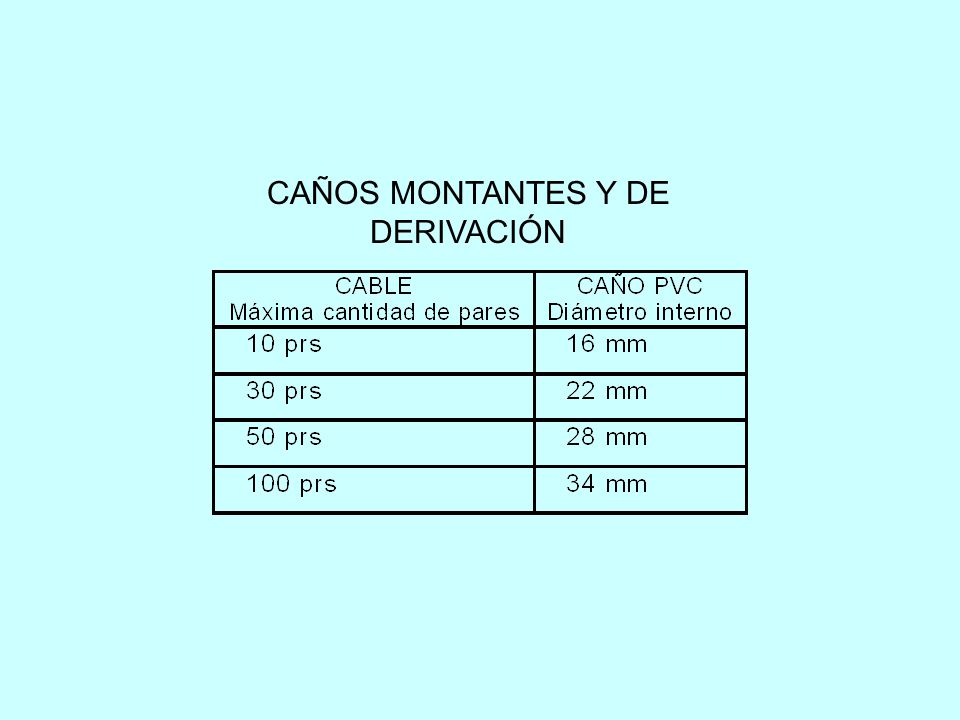

52 CAÑOS MONTANTES Y DE DERIVACIÓN

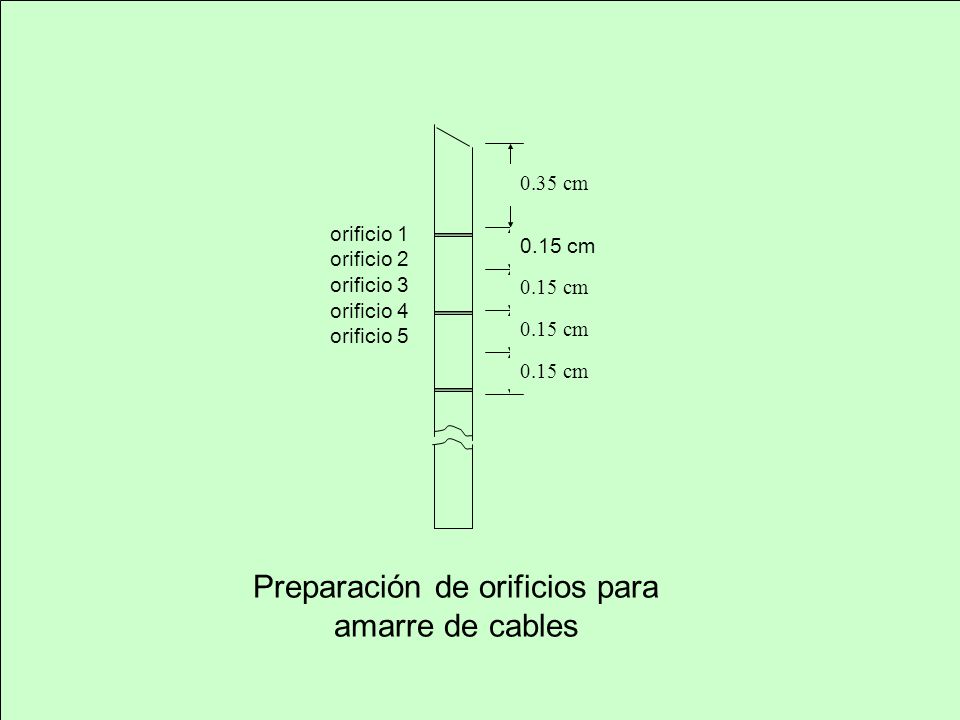

53 Preparación de orificios para amarre de cables
0.35 cm 0.15 cm Preparación de orificios para amarre de cables

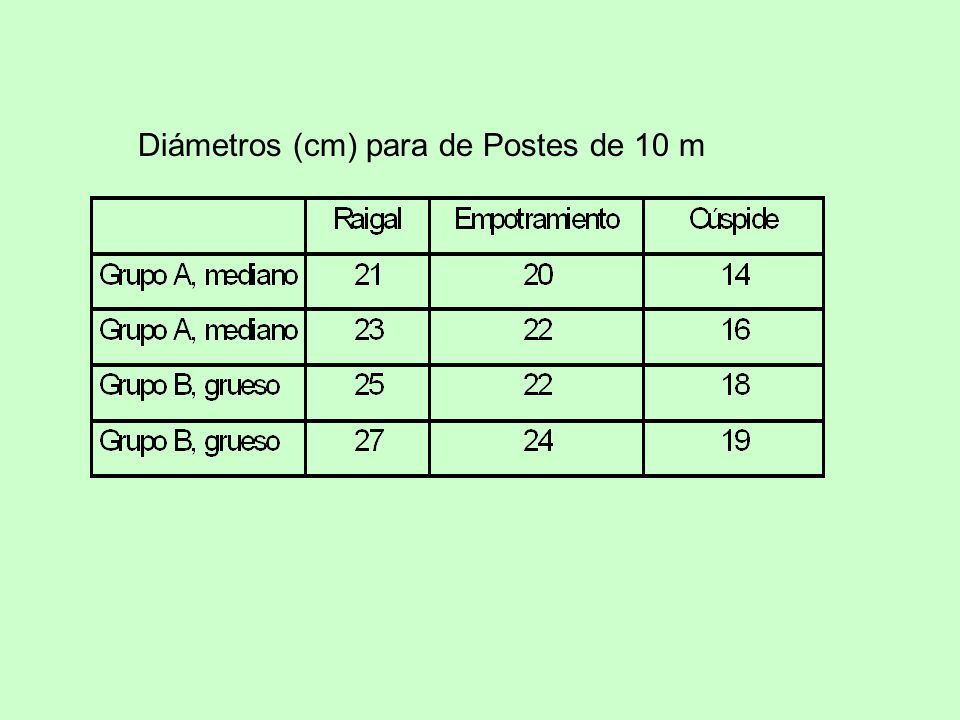

54 Diámetros (cm) para de Postes de 10 m

55 ESTRUCTURAS ESPECIALES DE POSTES
Plataformas de sustentación Estructura A Estructura H ZONAS DE CARGA Zona de carga liviana Zona de carga mediana Zona de carga pesada

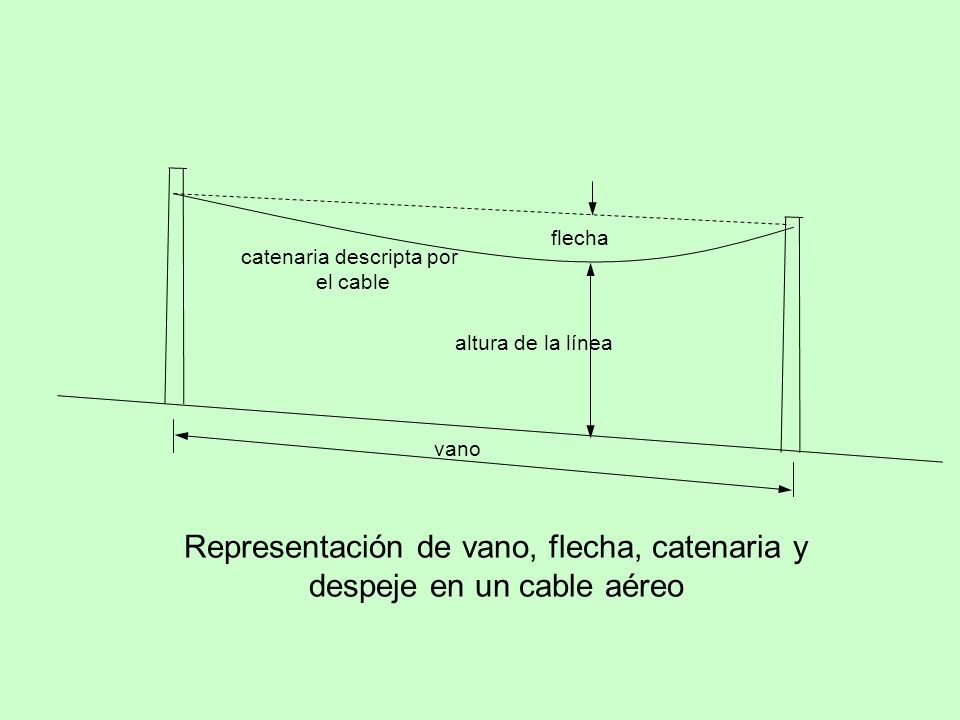

56 Representación de vano, flecha, catenaria y despeje en un cable aéreo
altura de la línea flecha vano catenaria descripta por el cable Representación de vano, flecha, catenaria y despeje en un cable aéreo

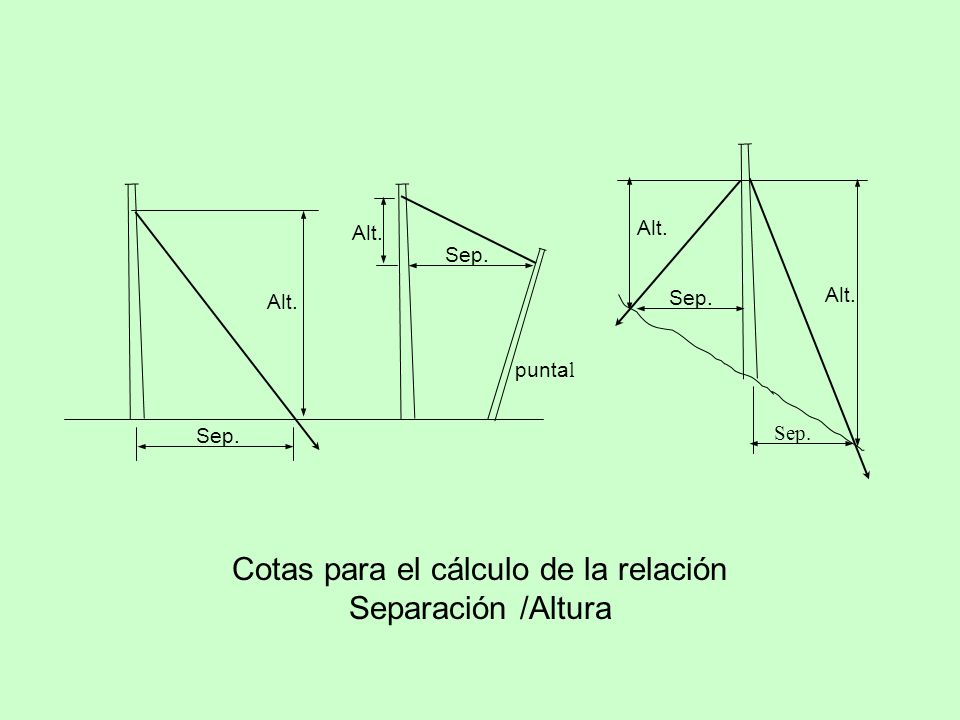

57 Cotas para el cálculo de la relación Separación /Altura
puntal

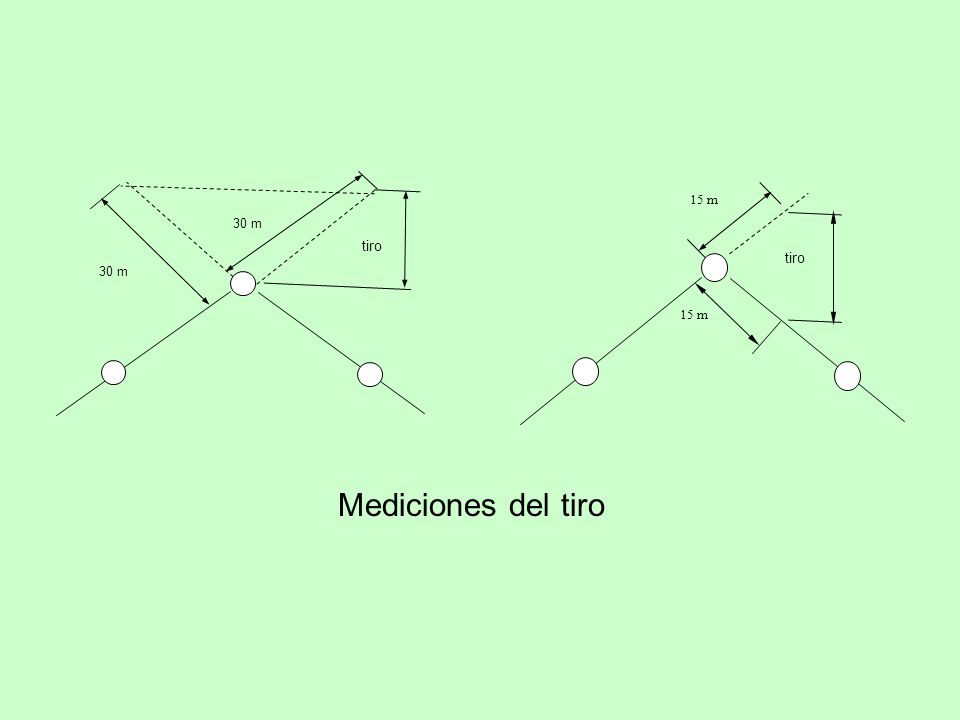

58 15 m tiro 30 m Mediciones del tiro

59 VALORES DE TIRO vs. ÁNGULO DE DESVIACIÓN DE LA RUTA

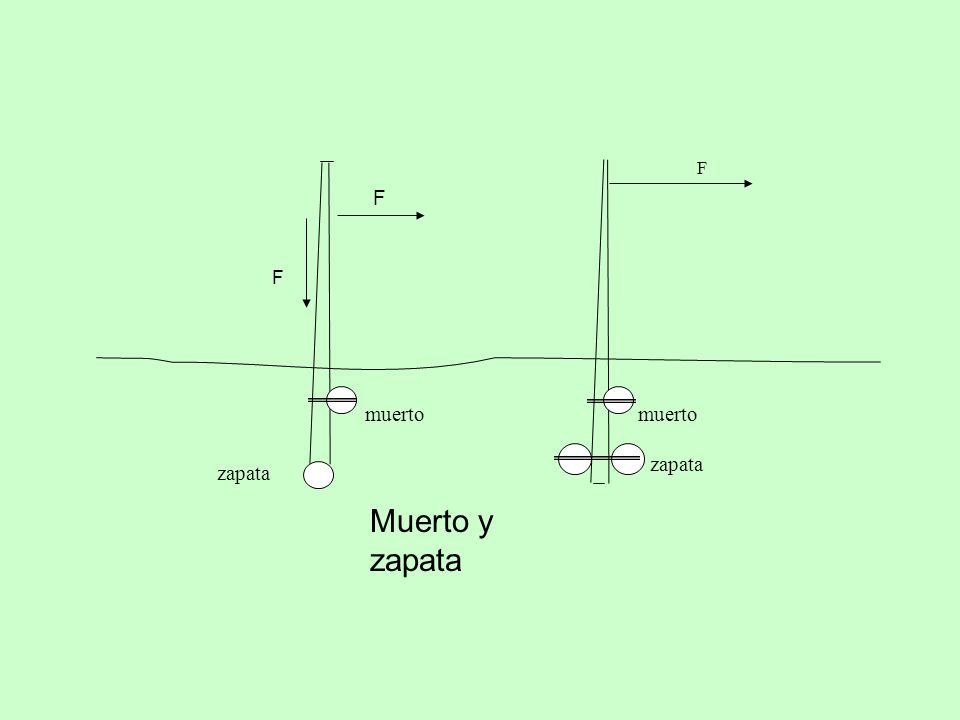

60 muerto zapata F Muerto y zapata

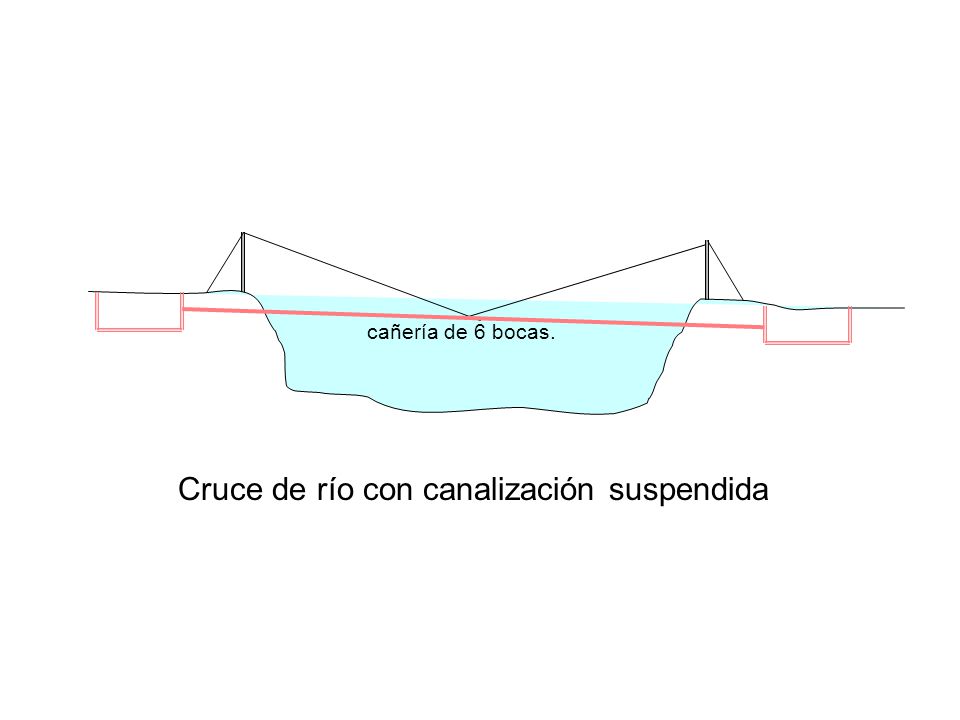

61 Cruce de río con canalización suspendida
cañería de 6 bocas. Cruce de río con canalización suspendida

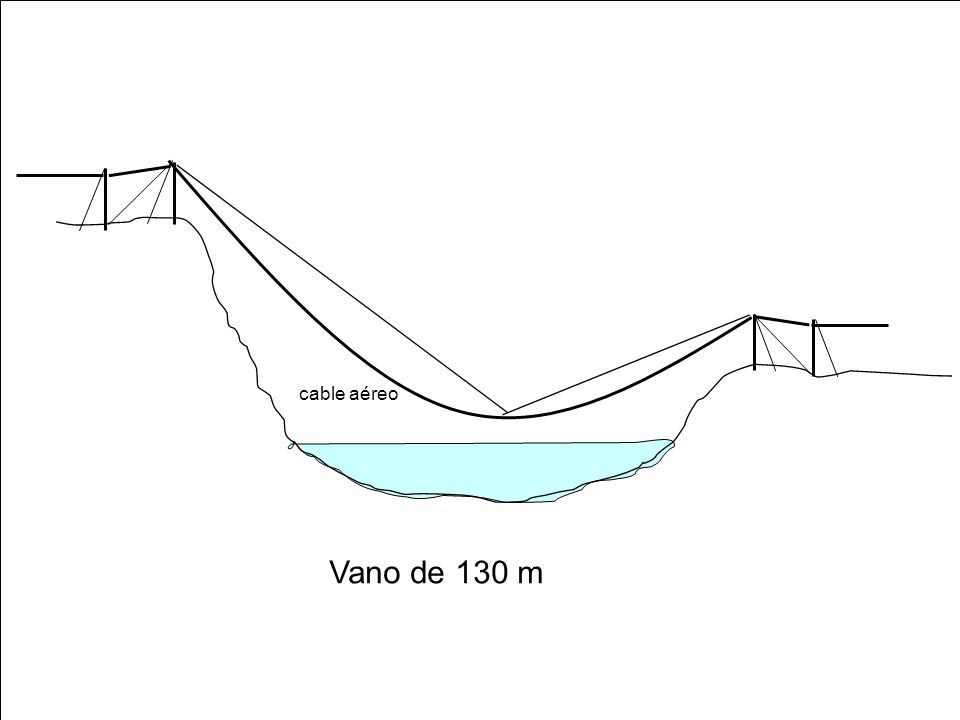

62 Vano de 130 m cable aéreo

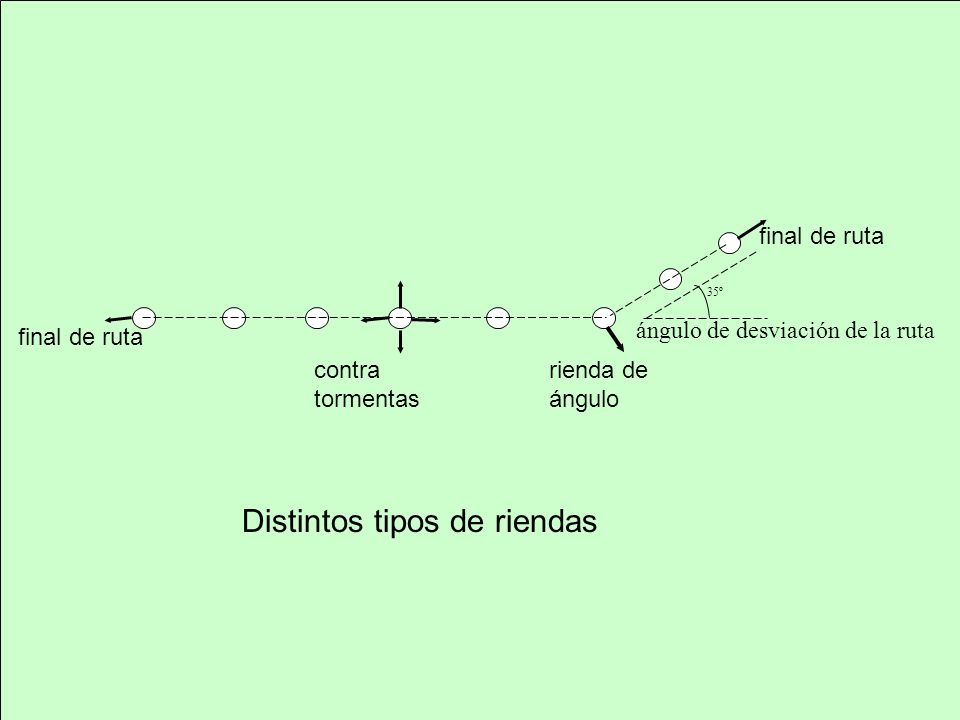

63 Distintos tipos de riendas
35º final de ruta contra tormentas rienda de ángulo ángulo de desviación de la ruta

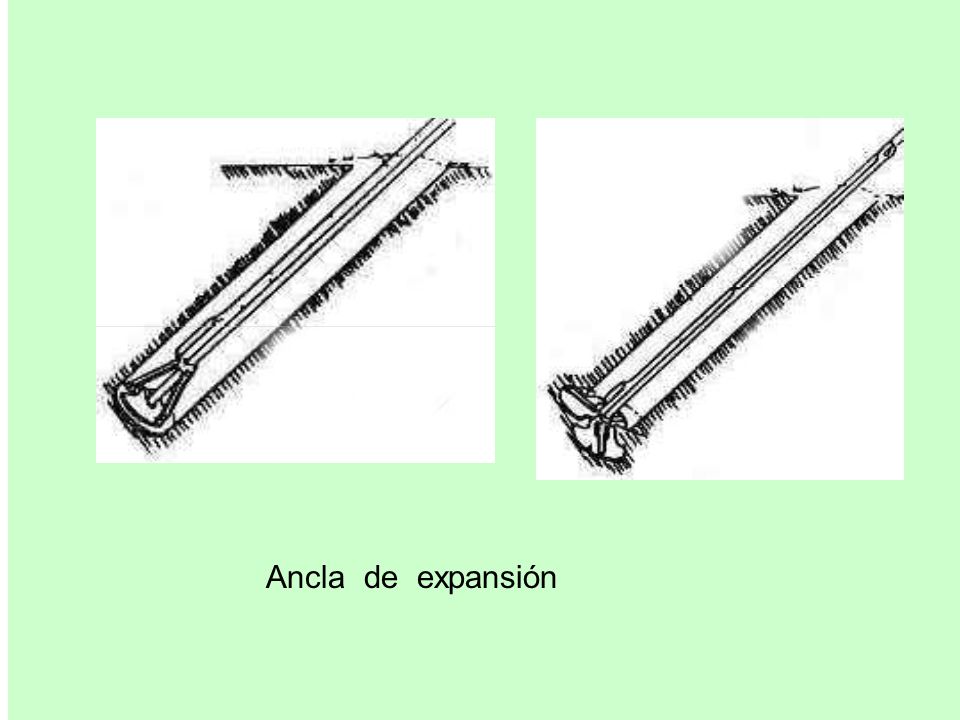

64 Ancla de expansión

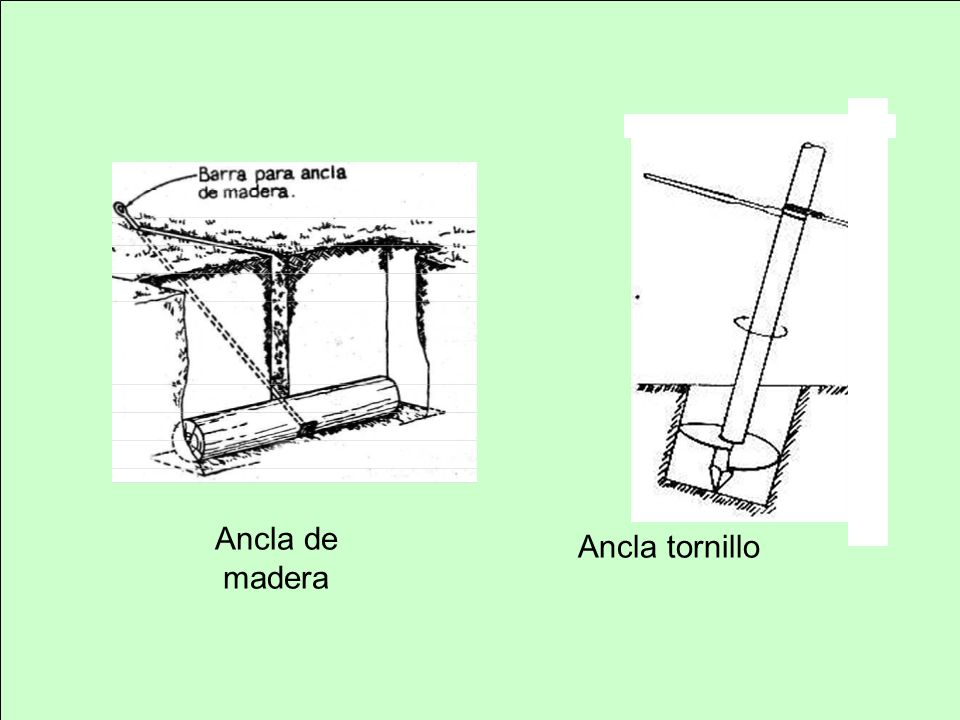

65 Ancla de madera Ancla tornillo

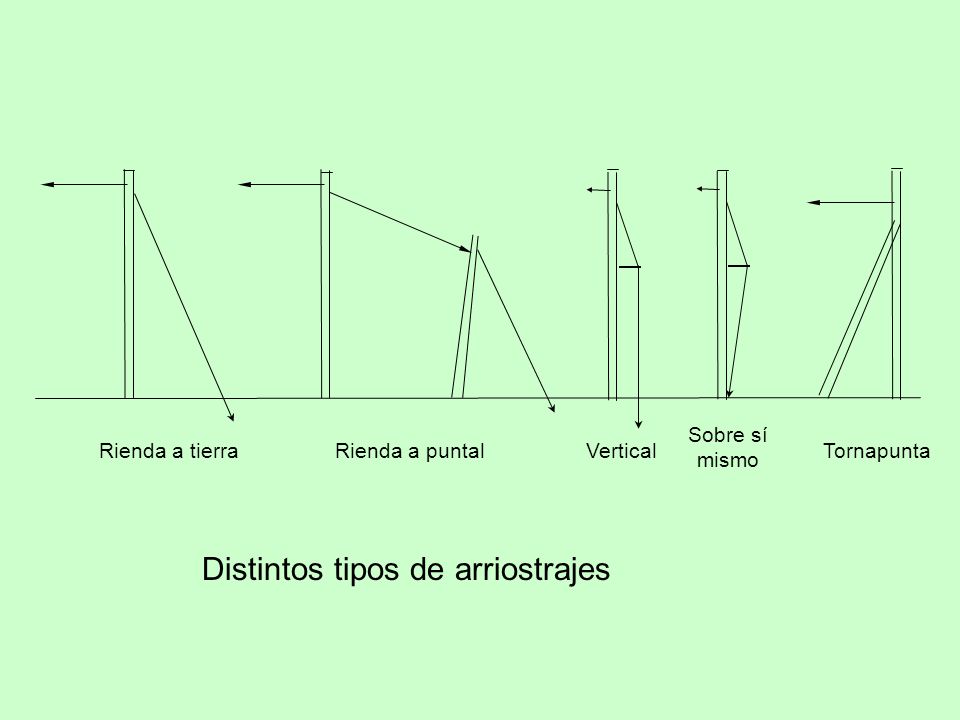

66 Distintos tipos de arriostrajes
Vertical Tornapunta Rienda a tierra Rienda a puntal Sobre sí mismo Distintos tipos de arriostrajes

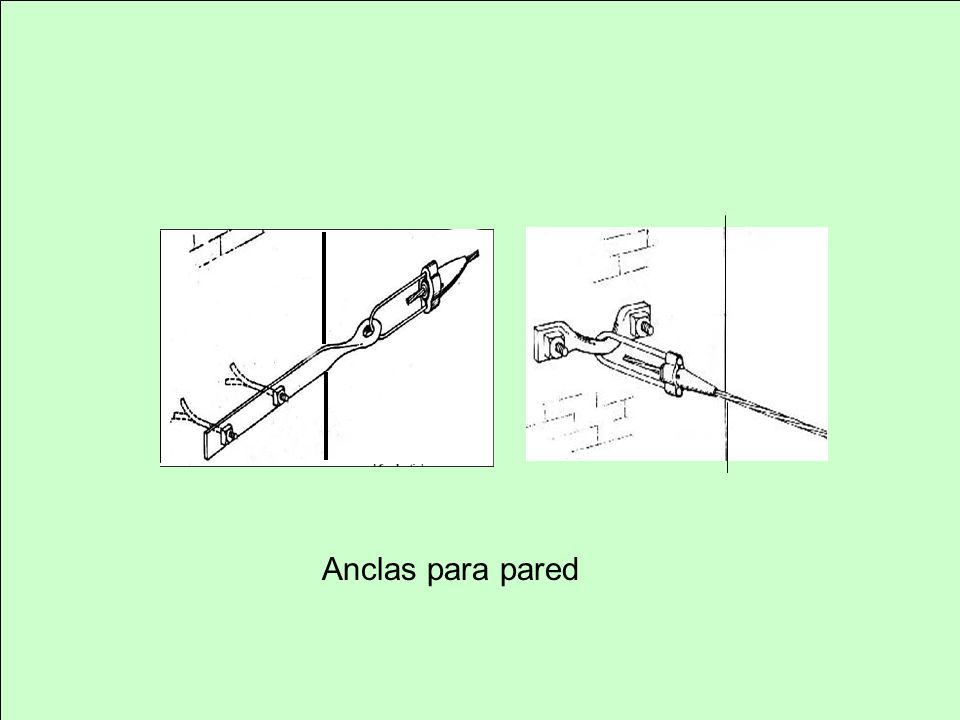

67 Anclas para pared

68 Travesaños de extensión, con brazos diagonal y vertical

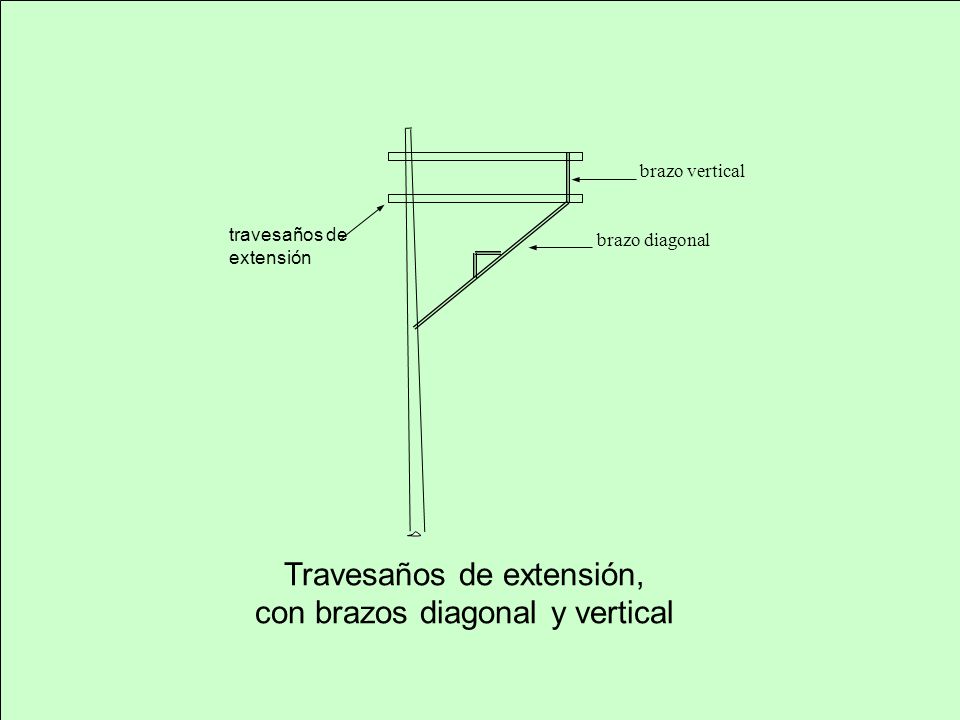

brazo vertical brazo diagonal Travesaños de extensión, con brazos diagonal y vertical

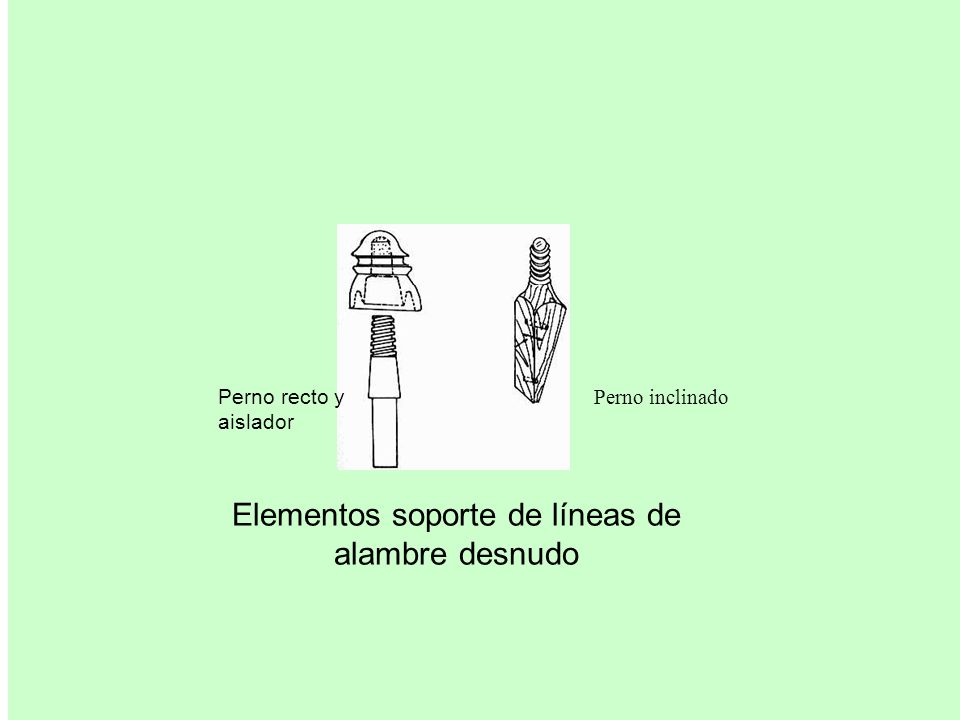

69 Elementos soporte de líneas de alambre desnudo
Perno recto y aislador Perno inclinado Elementos soporte de líneas de alambre desnudo

70 Soportes para transposiciones

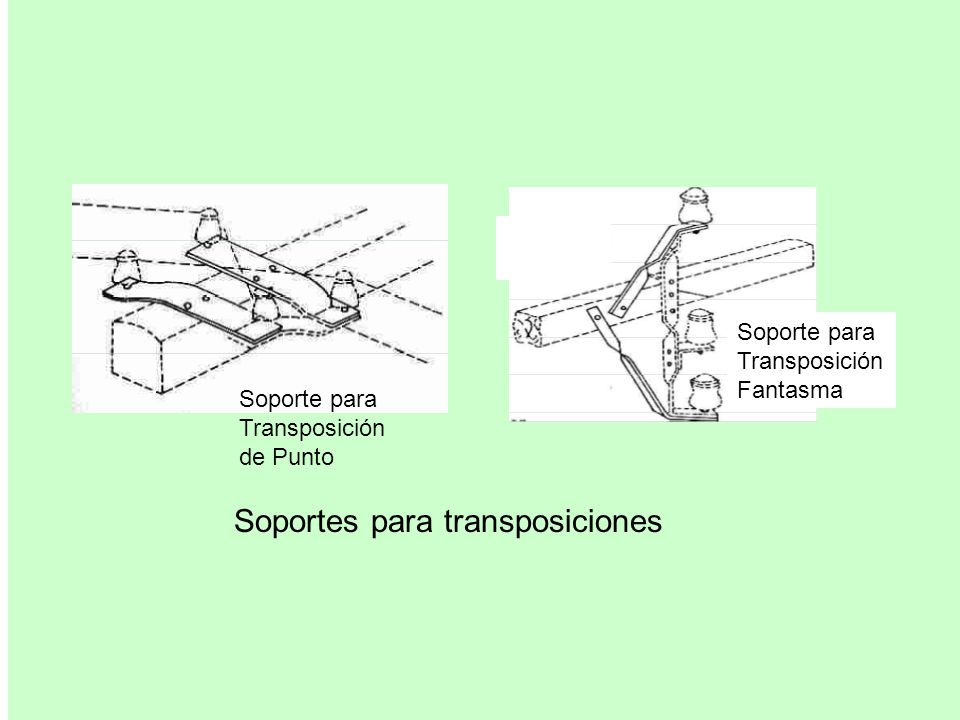

Soporte para Transposición de Punto Soporte para Transposición Fantasma Soportes para transposiciones

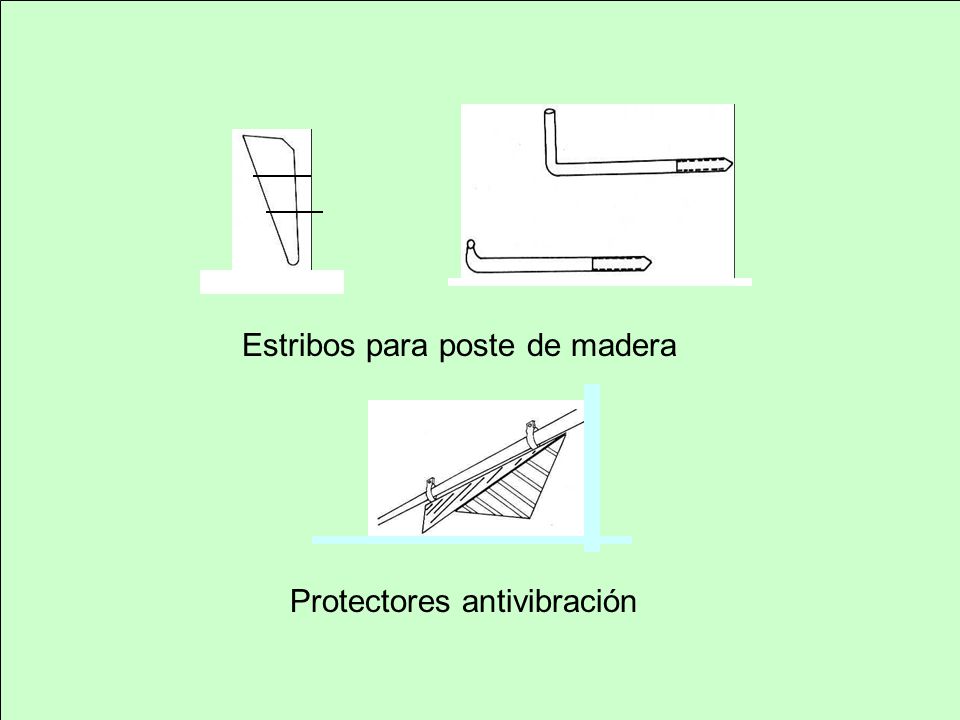

71 Estribos para poste de madera
Protectores antivibración
