Operaciones Sistema General de Gas Sistema General de Líquido

Presentación del tema: "Operaciones Sistema General de Gas Sistema General de Líquido"— Transcripción de la presentación:

1 Operaciones Sistema General de Gas Sistema General de Líquido
Esquema General Esquema LLL Esquema Zona Central Esquema de captación

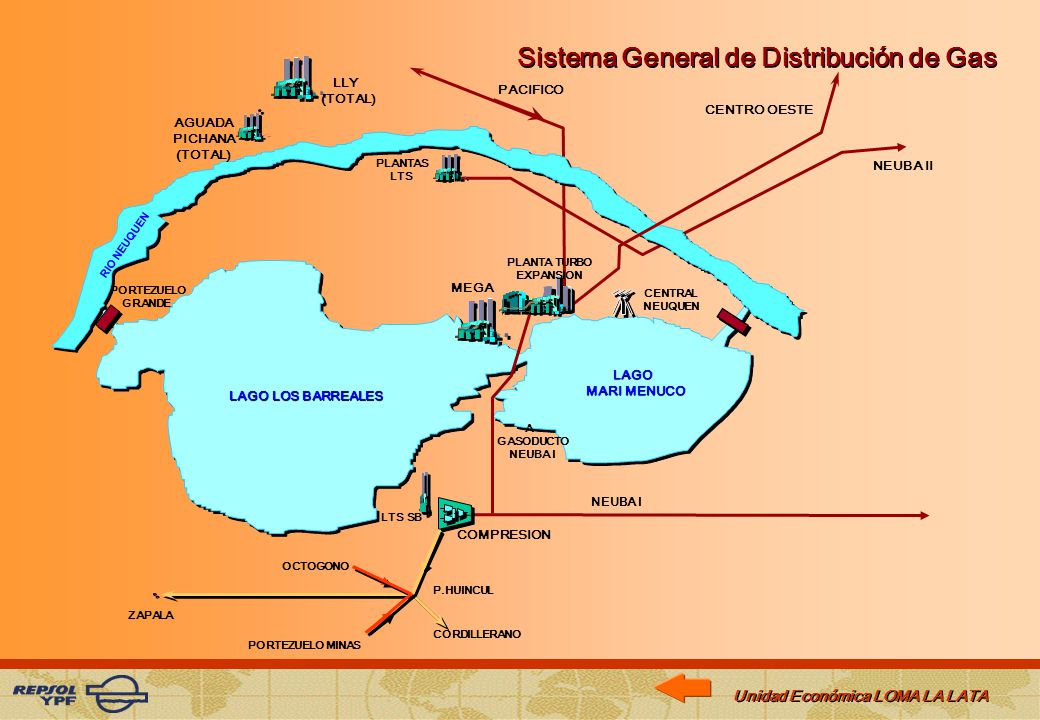

2 Sistema General de Distribución de Gas
LLY (TOTAL) PACIFICO CENTRO OESTE AGUADA PICHANA (TOTAL) PLANTAS LTS NEUBA II RIO NEUQUEN PLANTA TURBO EXPANSION PORTEZUELO GRANDE MEGA CENTRAL NEUQUEN LAGO MARI MENUCO LAGO LOS BARREALES A GASODUCTO NEUBA I NEUBA I LTS SB COMPRESION OCTOGONO P.HUINCUL ZAPALA CORDILLERANO PORTEZUELO MINAS

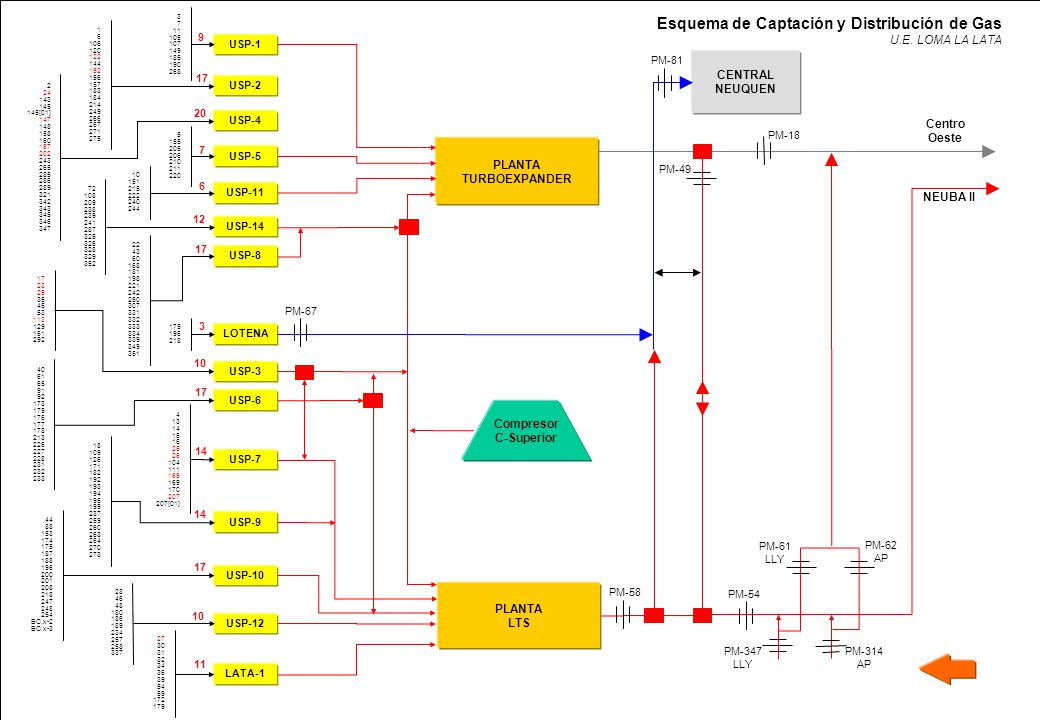

3 Esquema de Captación y Distribución de Gas
3 7 11 105 107 149 185 190 268 Esquema de Captación y Distribución de Gas U.E. LOMA LA LATA 1 6 106 120 122 144 152 156 157 183 184 214 249 266 267 271 275 9 USP-1 PM-81 CENTRAL NEUQUEN 17 2 24 143 145 145[01] 147 148 158 160 167 202 243 265 285 286 289 321 342 343 345 346 347 USP-2 20 USP-4 Centro Oeste 5 155 205 206 210 211 220 PM-18 7 PLANTA TURBOEXPANDER USP-5 PM-49 10 151 215 222 240 244 6 72 108 209 238 239 241 287 325 326 328 329 352 USP-11 NEUBA II 12 USP-14 22 43 60 168 181 198 221 242 250 307 331 332 333 334 339 349 351 17 USP-8 17 23 29 35 45 53 113 129 161 292 PM-67 175 196 218 3 LOTENA 10 40 61 65 91 92 173 175 176 177 178 213 226 227 228 231 232 233 USP-3 17 USP-6 4 13 14 15 16 25 26 104 111 165 169 170 207 207[01] Compresor C-Superior 18 109 126 171 182 192 193 194 195 199 237 259 260 263 264 270 273 14 USP-7 14 44 88 153 174 175 187 188 196 200 201 208 218 247 248 254 BC.x-2 BC.x-3 USP-9 PM-61 LLY PM-62 AP 17 USP-10 28 46 48 180 186 189 234 257 258 337 PLANTA LTS PM-58 PM-54 10 USP-12 27 30 31 32 34 36 39 54 59 172 179 PM-347 LLY PM-314 AP 11 LATA-1

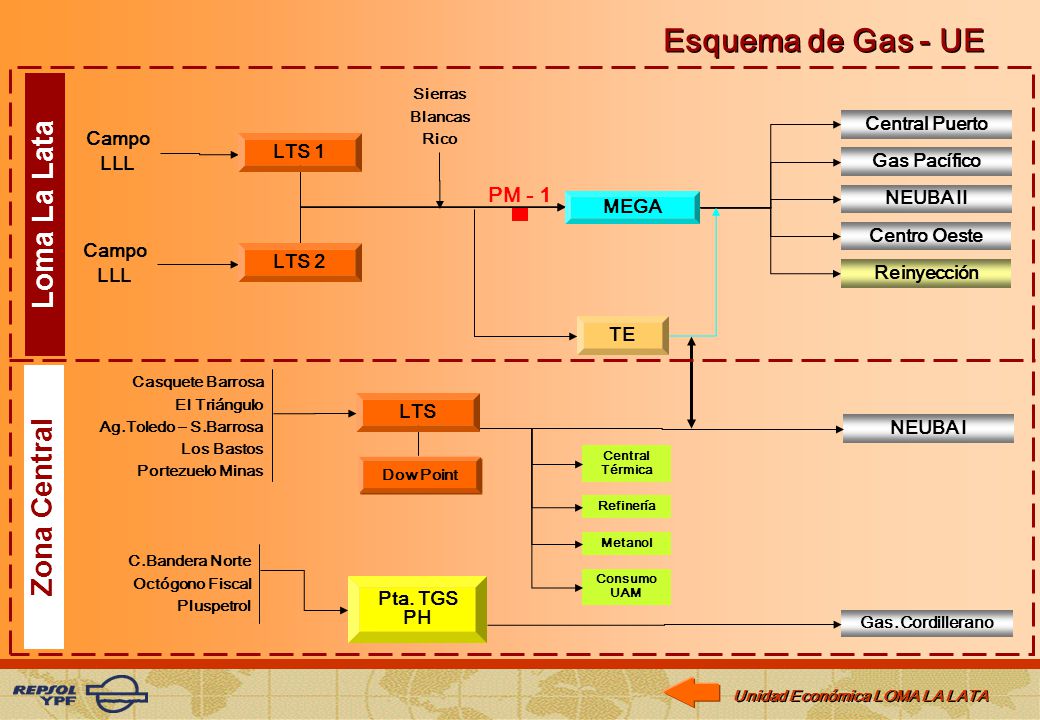

4 Esquema de Gas - UE Loma La Lata Zona Central PM - 1 Central Puerto
Sierras Blancas Rico PM - 1 Central Puerto Gas Pacífico NEUBA II Centro Oeste Reinyección Campo LLL LTS 1 LTS 2 Loma La Lata MEGA TE Casquete Barrosa El Triángulo Ag.Toledo – S.Barrosa Los Bastos Portezuelo Minas C.Bandera Norte Octógono Fiscal Pluspetrol LTS Pta. TGS PH Dow Point Central Térmica Refinería Metanol Consumo UAM NEUBA I Zona Central Gas.Cordillerano

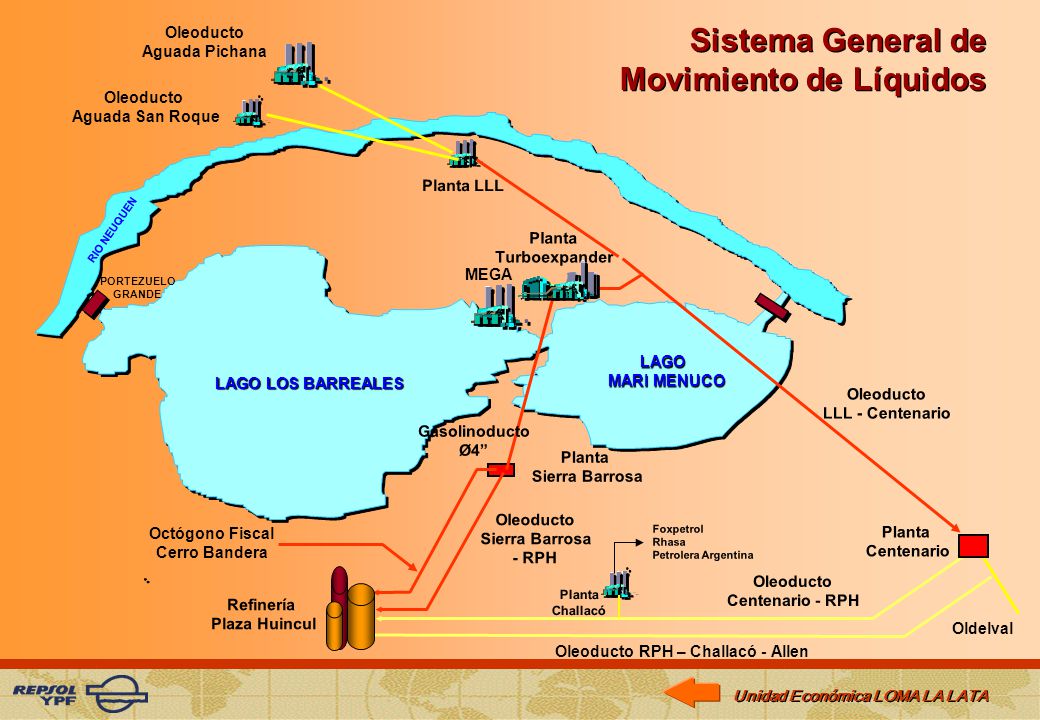

5 Sistema General de Movimiento de Líquidos
Oleoducto Aguada Pichana Sistema General de Movimiento de Líquidos Oleoducto Aguada San Roque Planta LLL RIO NEUQUEN Planta Turboexpander MEGA PORTEZUELO GRANDE LAGO MARI MENUCO LAGO LOS BARREALES Oleoducto LLL - Centenario Gasolinoducto Ø4” Planta Sierra Barrosa Oleoducto Sierra Barrosa - RPH Octógono Fiscal Cerro Bandera Foxpetrol Rhasa Petrolera Argentina Planta Centenario Oleoducto Centenario - RPH Planta Challacó Refinería Plaza Huincul Oldelval Oleoducto RPH – Challacó - Allen

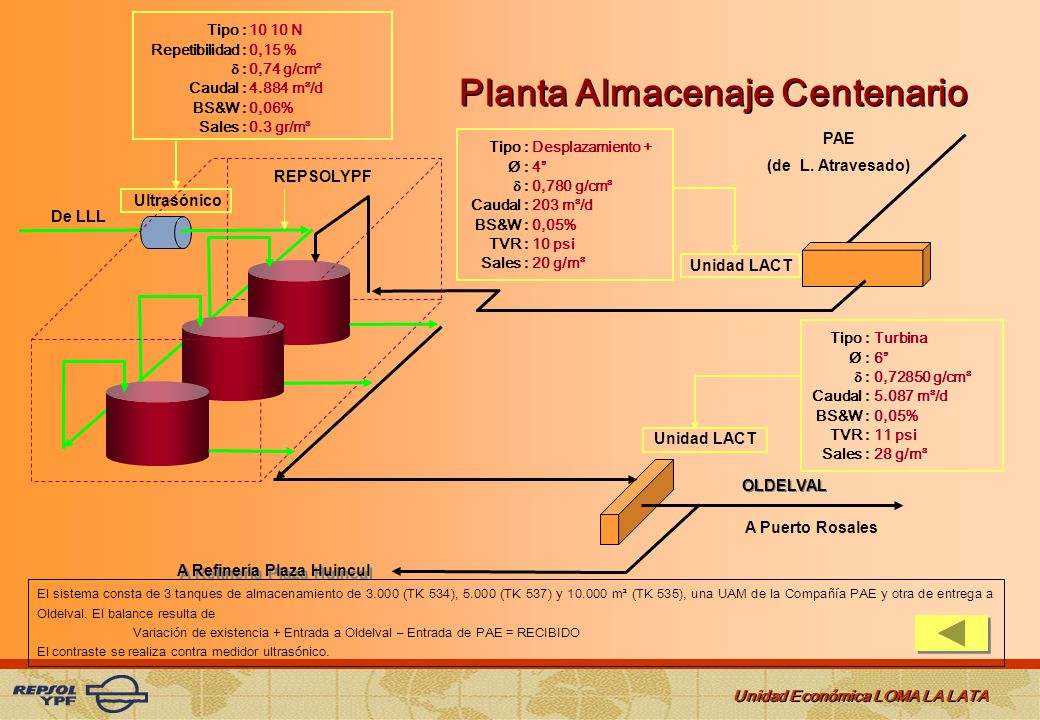

6 Planta Almacenaje Centenario
0,15 % 0,74 g/cm² 4.884 m³/d 0,06% 0.3 gr/m³ Tipo : Repetibilidad :  : Caudal : BS&W : Sales : Planta Almacenaje Centenario Desplazamiento + 4” 0,780 g/cm³ 203 m³/d 0,05% 10 psi 20 g/m³ Tipo : Ø :  : Caudal : BS&W : TVR : Sales : PAE (de L. Atravesado) REPSOLYPF Ultrasónico De LLL Unidad LACT Turbina 6” 0,72850 g/cm³ 5.087 m³/d 0,05% 11 psi 28 g/m³ Tipo : Ø :  : Caudal : BS&W : TVR : Sales : Unidad LACT OLDELVAL A Puerto Rosales A Refinería Plaza Huincul El sistema consta de 3 tanques de almacenamiento de (TK 534), (TK 537) y m³ (TK 535), una UAM de la Compañía PAE y otra de entrega a Oldelval. El balance resulta de Variación de existencia + Entrada a Oldelval – Entrada de PAE = RECIBIDO El contraste se realiza contra medidor ultrasónico.

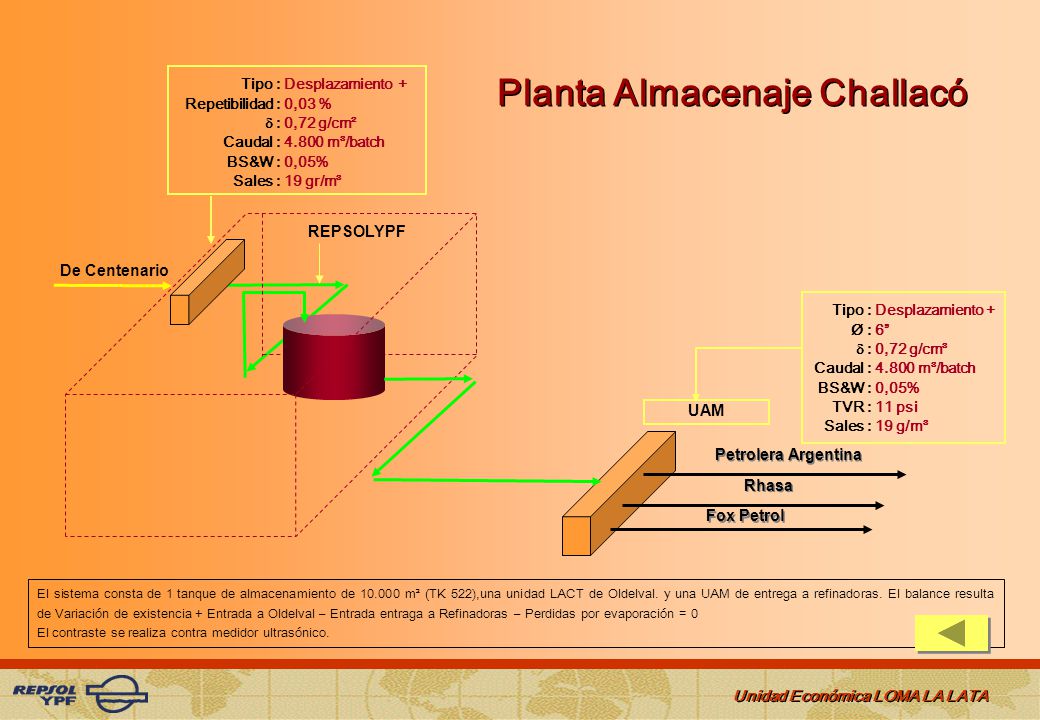

7 Planta Almacenaje Challacó
Desplazamiento + 0,03 % 0,72 g/cm² 4.800 m³/batch 0,05% 19 gr/m³ Tipo : Repetibilidad :  : Caudal : BS&W : Sales : Planta Almacenaje Challacó REPSOLYPF De Centenario UAM Desplazamiento + 6” 0,72 g/cm³ 4.800 m³/batch 0,05% 11 psi 19 g/m³ Tipo : Ø :  : Caudal : BS&W : TVR : Sales : Petrolera Argentina Rhasa Fox Petrol El sistema consta de 1 tanque de almacenamiento de m³ (TK 522),una unidad LACT de Oldelval. y una UAM de entrega a refinadoras. El balance resulta de Variación de existencia + Entrada a Oldelval – Entrada entraga a Refinadoras – Perdidas por evaporación = 0 El contraste se realiza contra medidor ultrasónico.

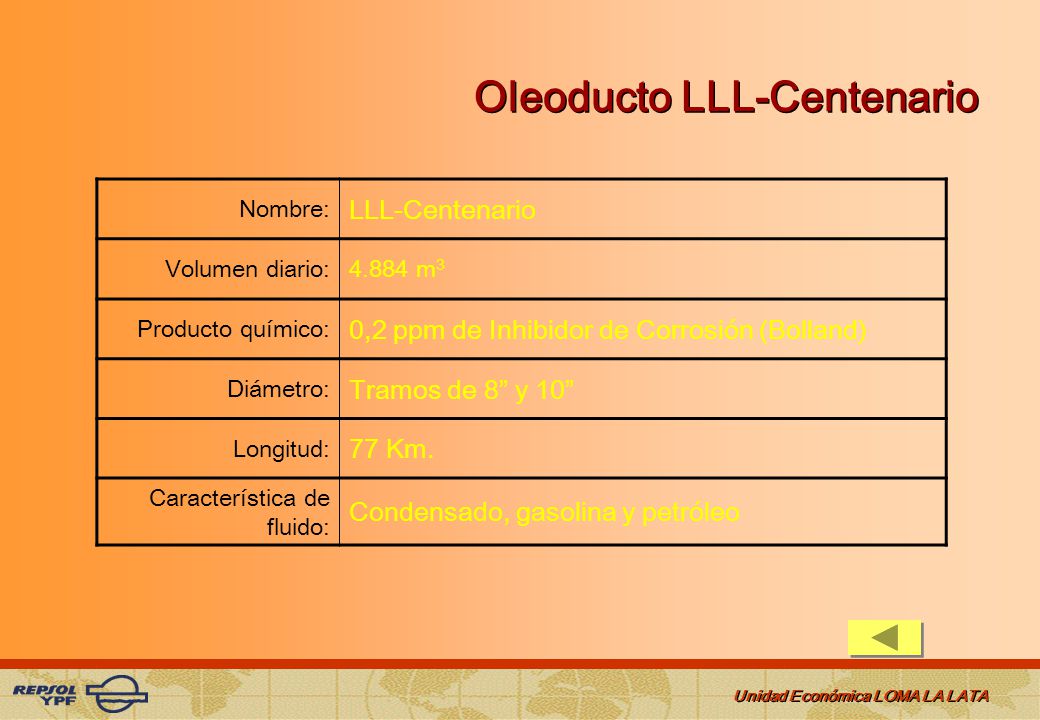

8 Oleoducto LLL-Centenario
Nombre: LLL-Centenario Volumen diario: 4.884 m3 Producto químico: 0,2 ppm de Inhibidor de Corrosión (Bolland) Diámetro: Tramos de 8” y 10” Longitud: 77 Km. Característica de fluido: Condensado, gasolina y petróleo

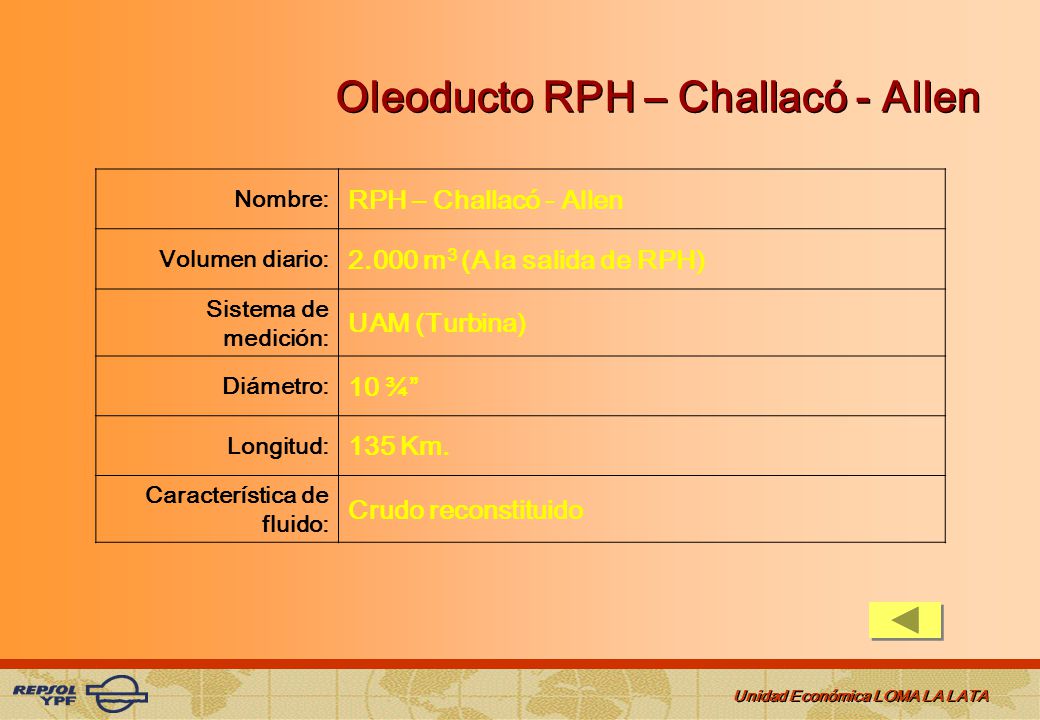

9 Oleoducto RPH – Challacó - Allen
Nombre: RPH – Challacó - Allen Volumen diario: 2.000 m3 (A la salida de RPH) Sistema de medición: UAM (Turbina) Diámetro: 10 ¾” Longitud: 135 Km. Característica de fluido: Crudo reconstituido

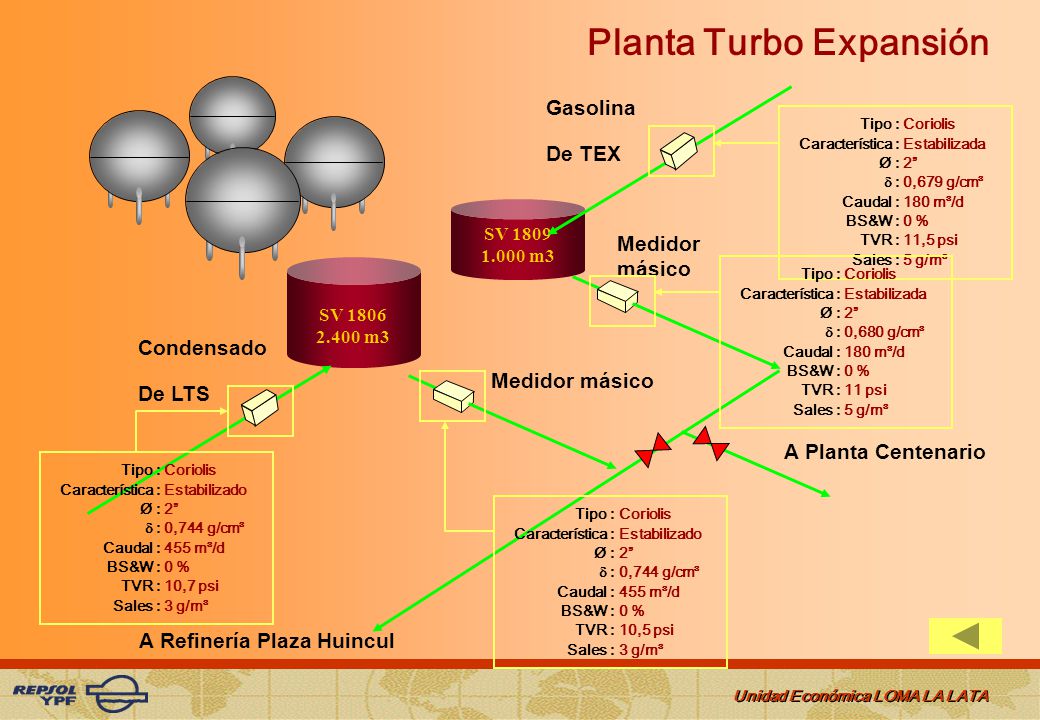

10 Planta Turbo Expansión
Gasolina De TEX Coriolis Estabilizada 2” 0,679 g/cm³ 180 m³/d 0 % 11,5 psi 5 g/m³ Tipo : Característica : Ø :  : Caudal : BS&W : TVR : Sales : SV 1809 1.000 m3 Medidor másico Coriolis Estabilizada 2” 0,680 g/cm³ 180 m³/d 0 % 11 psi 5 g/m³ Tipo : Característica : Ø :  : Caudal : BS&W : TVR : Sales : SV 1806 2.400 m3 Condensado De LTS Medidor másico Coriolis Estabilizado 2” 0,744 g/cm³ 455 m³/d 0 % 10,5 psi 3 g/m³ Tipo : Característica : Ø :  : Caudal : BS&W : TVR : Sales : Coriolis Estabilizado 2” 0,744 g/cm³ 455 m³/d 0 % 10,7 psi 3 g/m³ Tipo : Característica : Ø :  : Caudal : BS&W : TVR : Sales : A Planta Centenario A Refinería Plaza Huincul

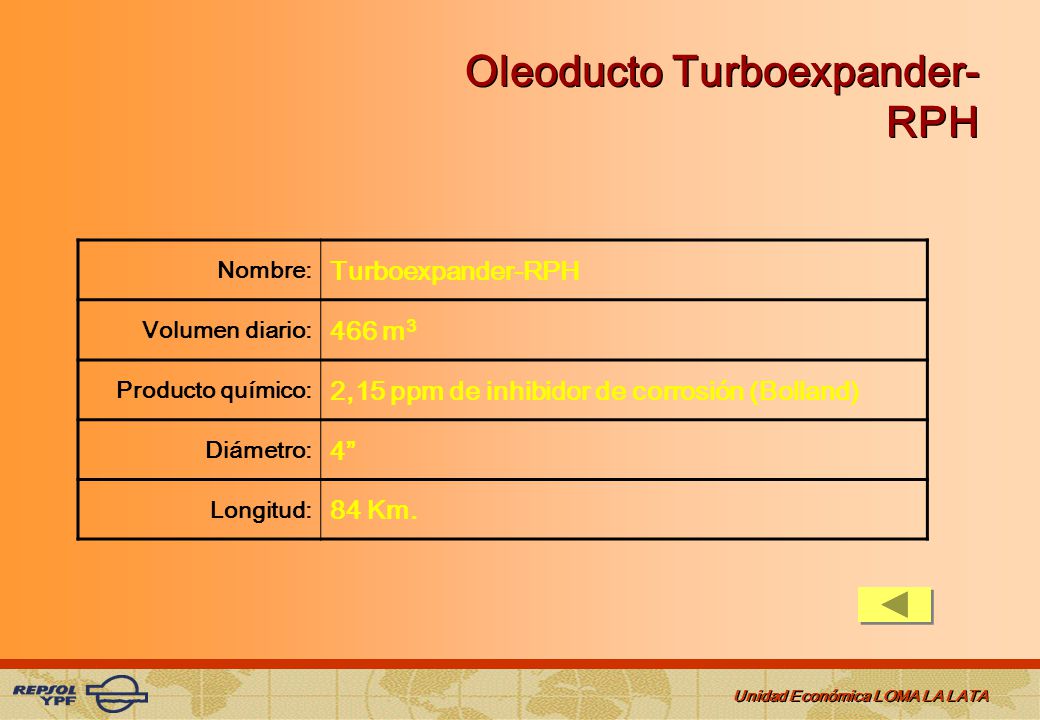

11 Oleoducto Turboexpander-RPH
Nombre: Turboexpander-RPH Volumen diario: 466 m3 Producto químico: 2,15 ppm de inhibidor de corrosión (Bolland) Diámetro: 4” Longitud: 84 Km.

12 Sierra Barrosa 160 160 2.000 m3 1.600 m3 Batería 1 Toledo - Barrosa
Desplazamiento + Petróleo 4” 0,8675 g/cm³ 20,5 m³/d 0,125% 85 g/m³ Tipo : Producto : Ø :  : Caudal : BS&W : Sales : Sierra Barrosa Tecpetrol de Los Bastos Batería 1 Toledo - Barrosa UAM Coriolis Condensado 2” 0,87 g/cm³ 340 m³/d 0,05 % 30 g/m³ Tipo : Producto : Ø :  : Caudal : BS&W : Sales : 2.000 m3 Batería 2 Cerro Bandera Norte Coriolis Petróleo 1” 0,88 g/cm³ 46 m³/d 0,05 % 30 g/m³ Tipo : Producto : Ø :  : Caudal : BS&W : Sales : Coriolis Petróleo 1” 0,88 g/cm³ 75 m³/d 0,05 % 27 g/m³ Tipo : Producto : Ø :  : Caudal : BS&W : Sales : BAGUALES 160 160 Coriolis Petróleo 1” 0,85 g/cm³ 42 m³/d 0,05 % 23 g/m³ Tipo : Producto : Ø :  : Caudal : BS&W : Sales : Batería 3 Cerro Bandera 1.600 m3 a Refinería Plaza Huincul Batería 1 Octógono Fiscal

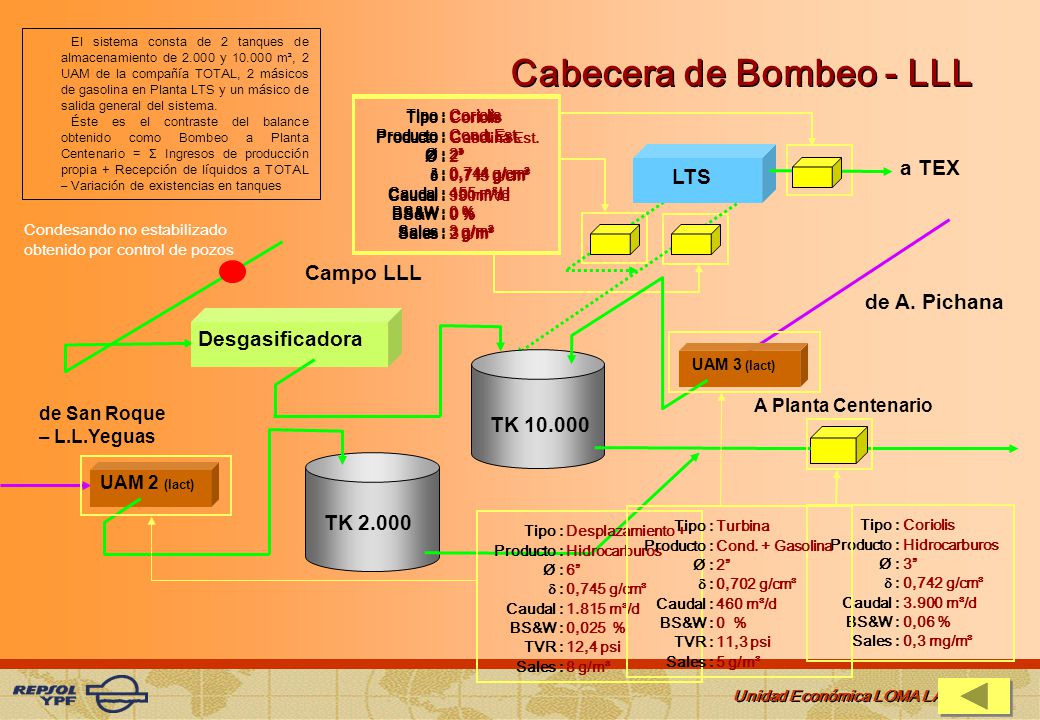

13 Cabecera de Bombeo - LLL
El sistema consta de 2 tanques de almacenamiento de y m³, 2 UAM de la compañía TOTAL, 2 másicos de gasolina en Planta LTS y un másico de salida general del sistema. Éste es el contraste del balance obtenido como Bombeo a Planta Centenario = Σ Ingresos de producción propia + Recepción de líquidos a TOTAL – Variación de existencias en tanques Cabecera de Bombeo - LLL Coriolis Gasolina Est. 2” 0,715 g/cm³ 950 m³/d 0 % 2 g/m³ Tipo : Producto : Ø :  : Caudal : BS&W : Sales : Coriolis Cond. Est. 2” 0,744 g/cm³ 455 m³/d 0 % 3 g/m³ Tipo : Producto : Ø :  : Caudal : BS&W : Sales : Coriolis Cond. Est. 2” 0,744 g/cm³ 10 m³/d 0 % 3 g/m³ Tipo : Producto : Ø :  : Caudal : BS&W : Sales : a TEX LTS Condesando no estabilizado obtenido por control de pozos Campo LLL de A. Pichana Desgasificadora Turbina Cond. + Gasolina 2” 0,702 g/cm³ 460 m³/d 0 % 11,3 psi 5 g/m³ Tipo : Producto : Ø :  : Caudal : BS&W : TVR : Sales : UAM 3 (lact) A Planta Centenario de San Roque – L.L.Yeguas TK Coriolis Hidrocarburos 3” 0,742 g/cm³ 3.900 m³/d 0,06 % 0,3 mg/m³ Tipo : Producto : Ø :  : Caudal : BS&W : Sales : Desplazamiento + Hidrocarburos 6” 0,745 g/cm³ 1.815 m³/d 0,025 % 12,4 psi 8 g/m³ Tipo : Producto : Ø :  : Caudal : BS&W : TVR : Sales : UAM 2 (lact) TK 2.000

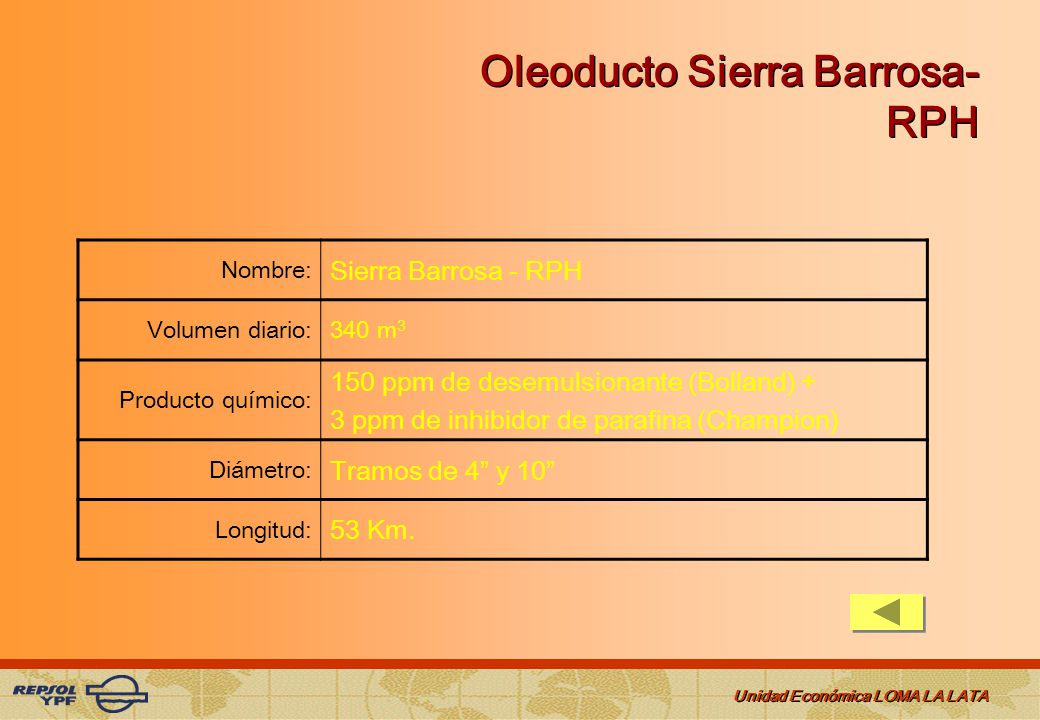

14 Oleoducto Sierra Barrosa-RPH
Nombre: Sierra Barrosa - RPH Volumen diario: 340 m3 Producto químico: 150 ppm de desemulsionante (Bolland) + 3 ppm de inhibidor de parafina (Champion) Diámetro: Tramos de 4” y 10” Longitud: 53 Km.

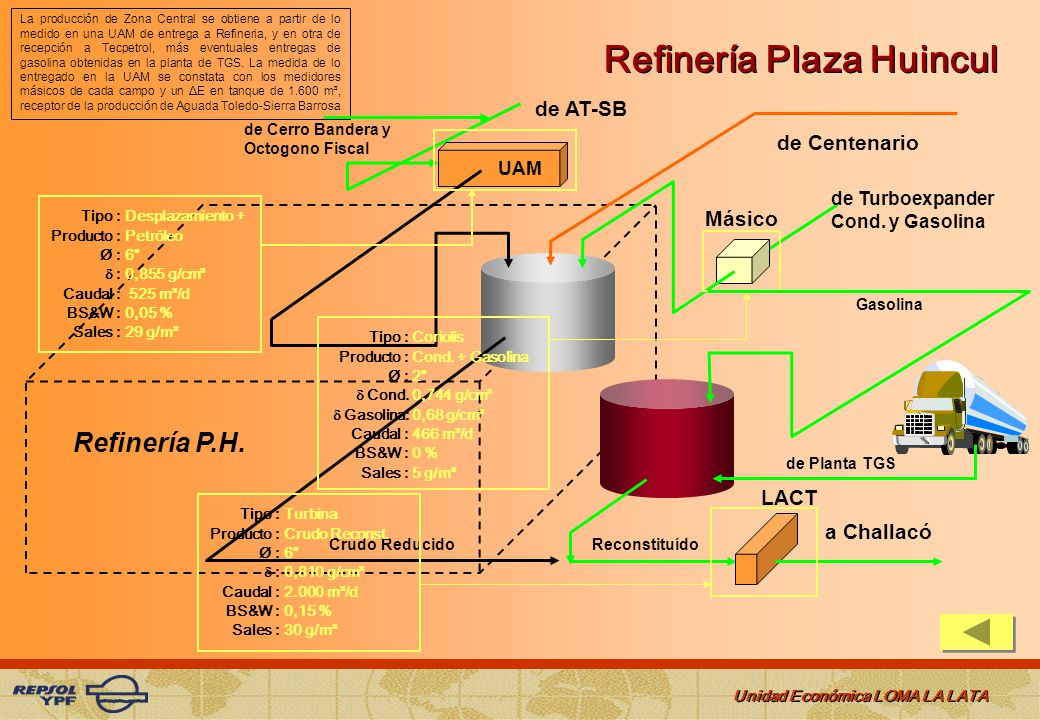

15 Refinería Plaza Huincul
La producción de Zona Central se obtiene a partir de lo medido en una UAM de entrega a Refineria, y en otra de recepción a Tecpetrol, más eventuales entregas de gasolina obtenidas en la planta de TGS. La medida de lo entregado en la UAM se constata con los medidores másicos de cada campo y un ΔE en tanque de m³, receptor de la producción de Aguada Toledo-Sierra Barrosa Refinería Plaza Huincul de AT-SB de Cerro Bandera y Octogono Fiscal Desplazamiento + Petróleo 6” 0,855 g/cm³ 525 m³/d 0,05 % 29 g/m³ Tipo : Producto : Ø :  : Caudal : BS&W : Sales : de Centenario UAM de Turboexpander Cond. y Gasolina Másico Coriolis Cond. + Gasolina 2” 0,744 g/cm³ 0,68 g/cm³ 466 m³/d 0 % 5 g/m³ Tipo : Producto : Ø :  Cond.  Gasolina: Caudal : BS&W : Sales : Gasolina Refinería P.H. de Planta TGS LACT Turbina Crudo Reconst. 6” 0,810 g/cm³ 2.000 m³/d 0,15 % 30 g/m³ Tipo : Producto : Ø :  : Caudal : BS&W : Sales : a Challacó Crudo Reducido Reconstituído

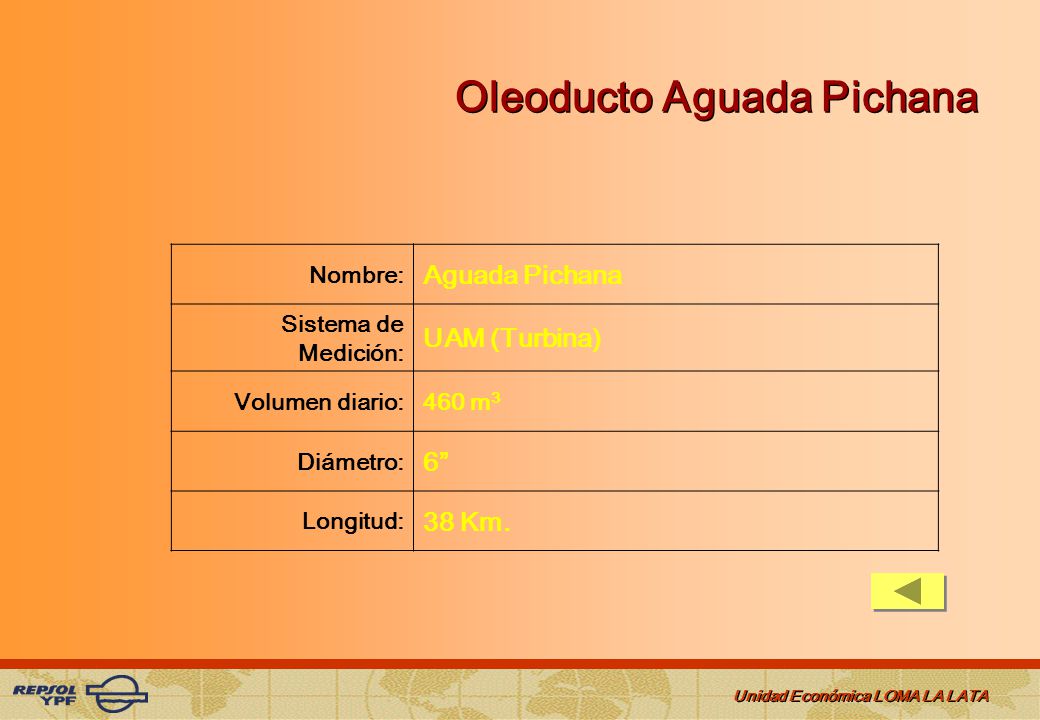

16 Oleoducto Aguada Pichana
Nombre: Aguada Pichana Sistema de Medición: UAM (Turbina) Volumen diario: 460 m3 Diámetro: 6” Longitud: 38 Km.

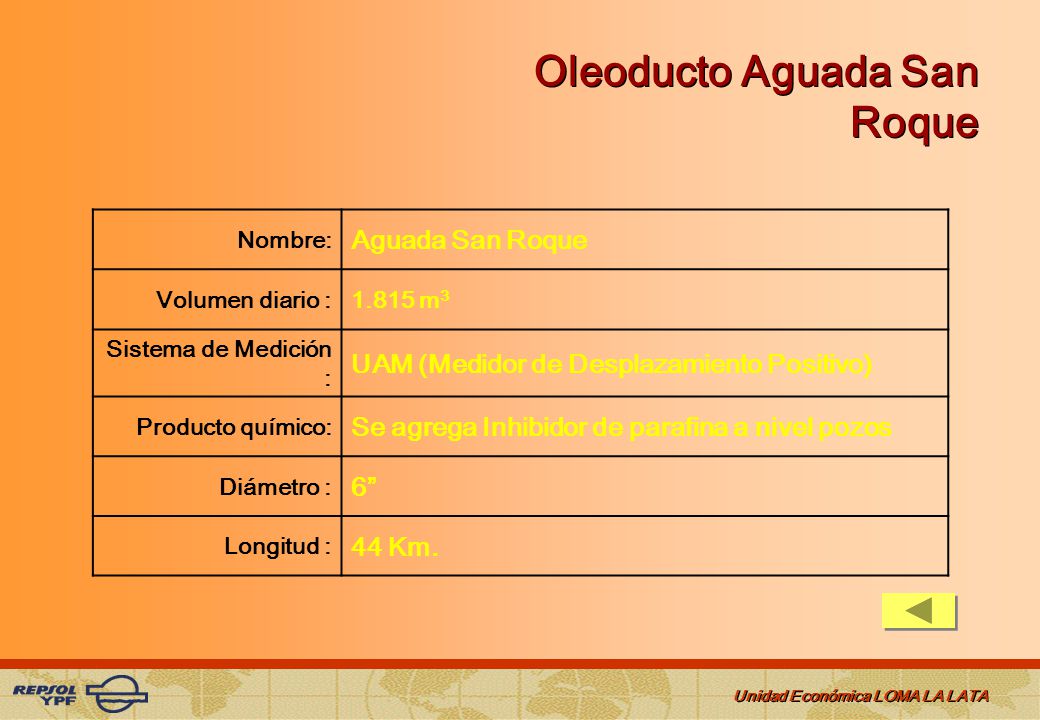

17 Oleoducto Aguada San Roque
Nombre: Aguada San Roque Volumen diario : 1.815 m3 Sistema de Medición : UAM (Medidor de Desplazamiento Positivo) Producto químico: Se agrega Inhibidor de parafina a nivel pozos Diámetro : 6” Longitud : 44 Km.

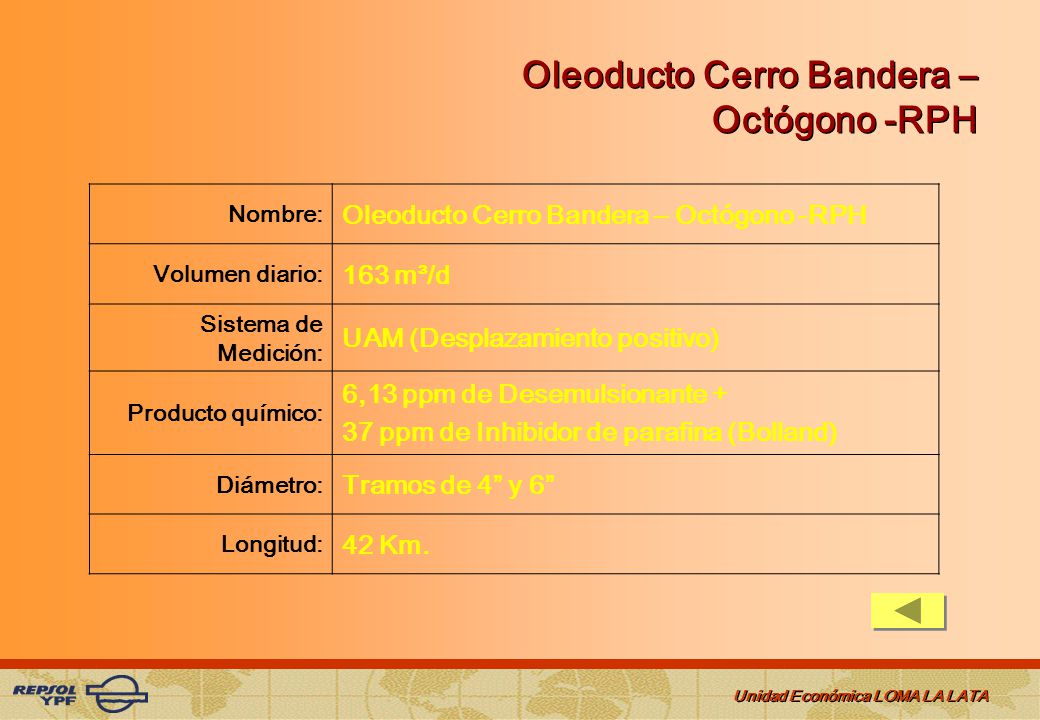

18 Oleoducto Cerro Bandera – Octógono -RPH
Nombre: Oleoducto Cerro Bandera – Octógono -RPH Volumen diario: 163 m³/d Sistema de Medición: UAM (Desplazamiento positivo) Producto químico: 6,13 ppm de Desemulsionante + 37 ppm de Inhibidor de parafina (Bolland) Diámetro: Tramos de 4” y 6” Longitud: 42 Km.

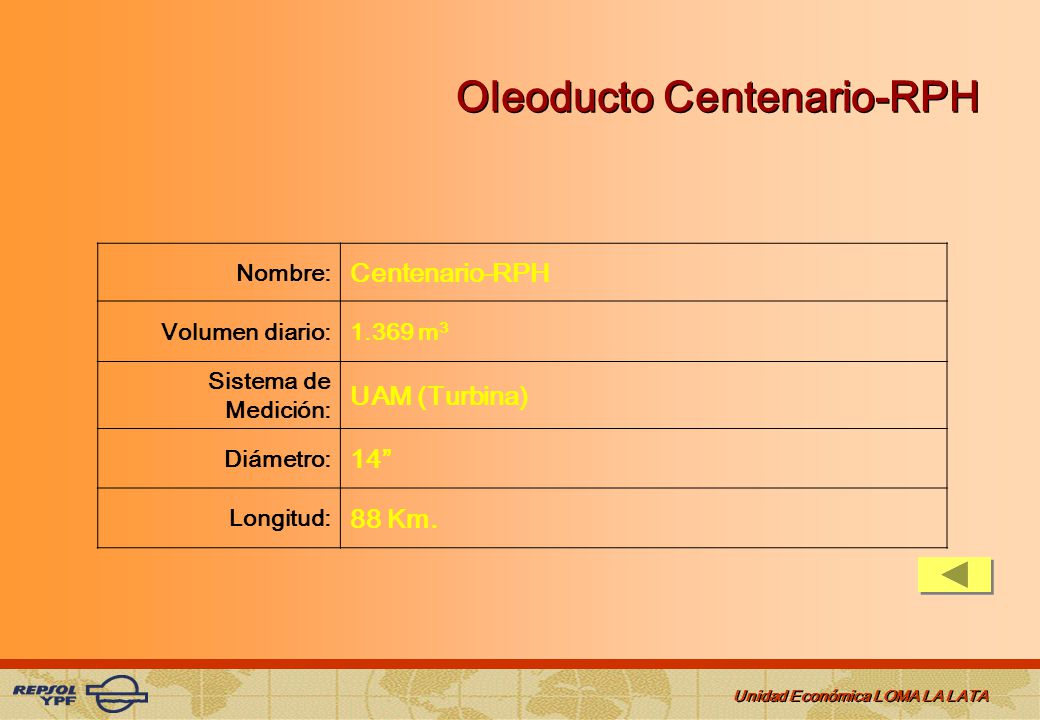

19 Oleoducto Centenario-RPH
Nombre: Centenario-RPH Volumen diario: 1.369 m3 Sistema de Medición: UAM (Turbina) Diámetro: 14” Longitud: 88 Km.

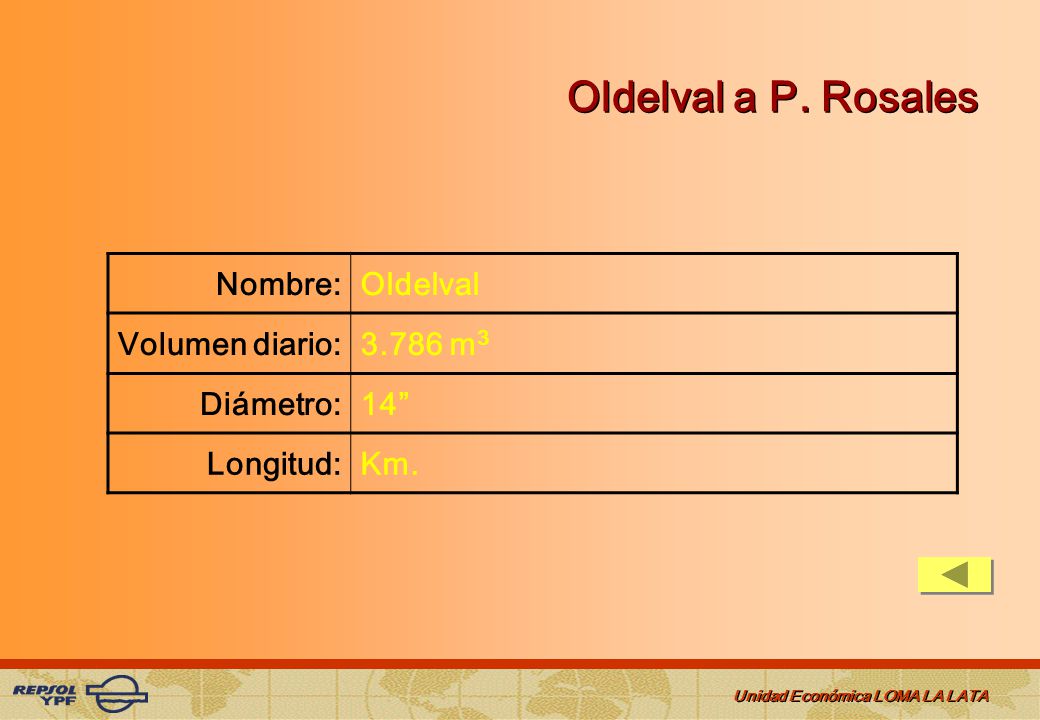

20 Oldelval a P. Rosales Nombre: Oldelval Volumen diario: 3.786 m3
Diámetro: 14” Longitud: Km.

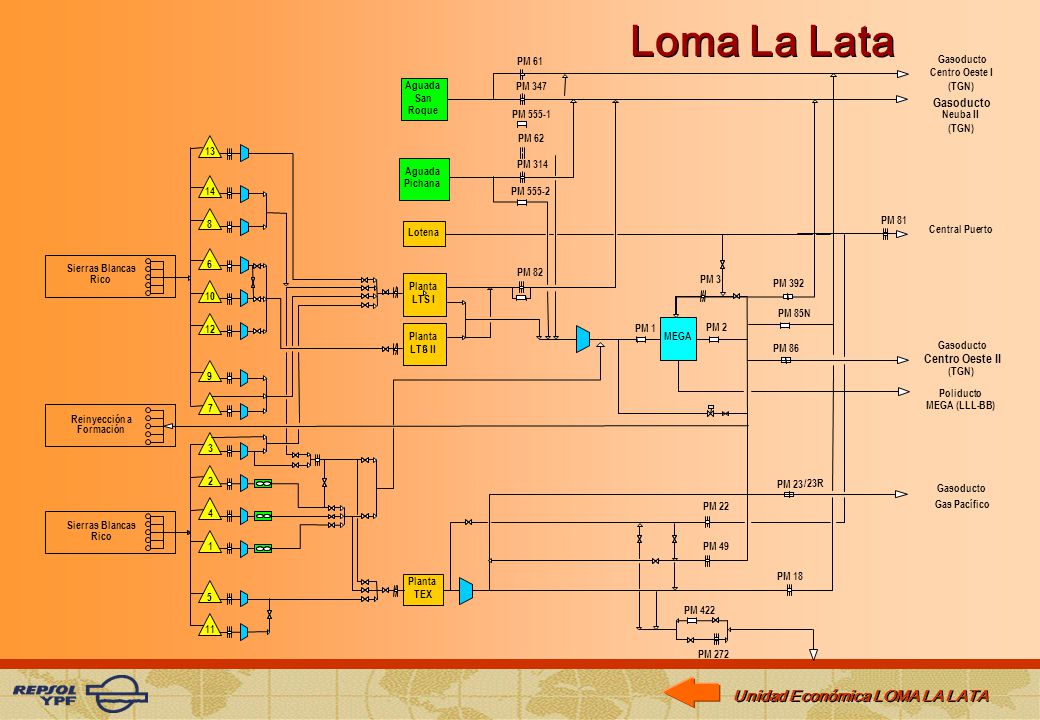

21 Loma La Lata Gasoducto Centro Oeste II PM 61 Gasoducto Centro Oeste I
Aguada PM 347 (TGN) San Gasoducto Roque PM 555-1 Neuba II (TGN) PM 62 13 PM 314 Aguada Pichana 14 PM 555-2 8 PM 81 Lotena Central Puerto Sierras Blancas 6 PM 82 Rico PM 3 Planta PM 392 10 LTS I PM 85N 12 PM 1 PM 2 Planta MEGA LTS II PM 86 Gasoducto Centro Oeste II 9 (TGN) Poliducto 7 MEGA (LLL-BB) Reinyección a Formación 3 2 /23R PM 23 Gasoducto PM 22 Gas Pacífico 4 Sierras Blancas Rico 1 PM 49 Planta PM 18 5 TEX PM 422 11 PM 272

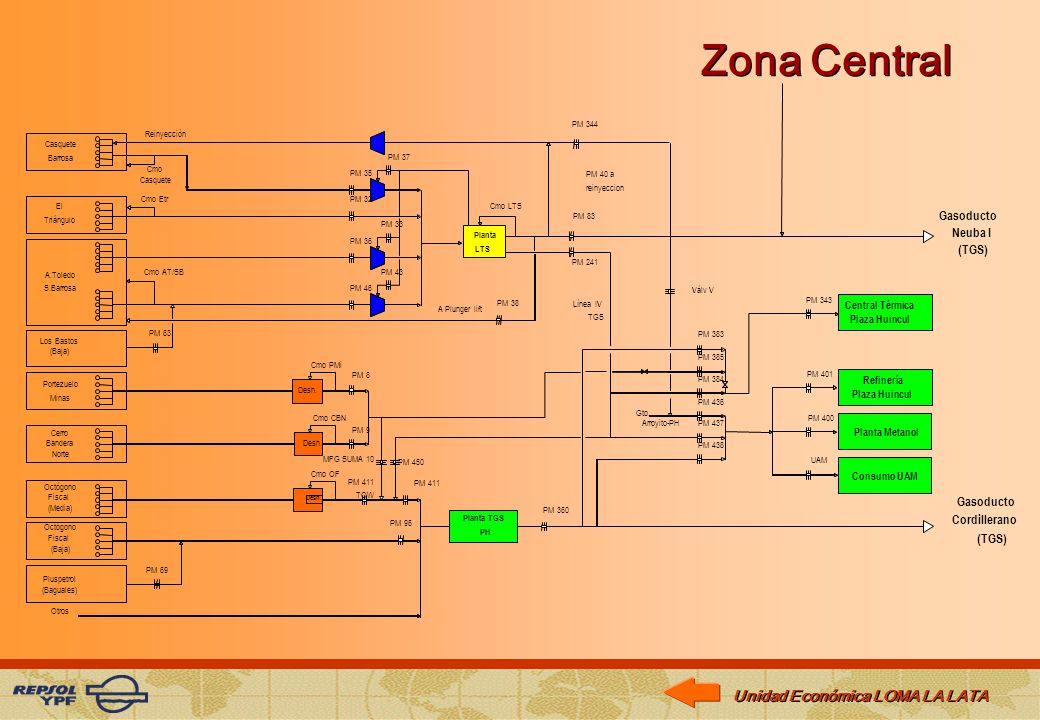

22 Zona Central Gasoducto Neuba I (TGS) Gasoducto Cordillerano (TGS)
PM 344 Reinyección Casquete Barrosa PM 37 Cmo PM 35 PM 40 a reinyeccion Casquete Cmo Etr PM 32 El Cmo LTS Gasoducto Triángulo PM 83 PM 33 Neuba I PM 36 Planta LTS (TGS) PM 241 A.Toledo Cmo AT/SB PM 43 S.Barrosa PM 46 Válv V PM 38 PM 343 A Plunger lift Línea IV TGS Central Térmica Plaza Huincul PM 63 PM 383 Los Bastos (Baja) PM 385 Cmo PMi PM 8 PM 384 PM 401 Portezuelo Refinería Desh. Minas Plaza Huincul PM 436 Cmo CBN Gto. Arroyito-PH PM 437 PM 400 Cerro PM 9 Planta Metanol Bandera Desh. PM 438 Norte MFG SUMA 10 PM 450 UAM Cmo OF Consumo UAM Octógono PM 411 TOW PM 411 Fiscal Desh. Gasoducto (Media) PM 360 PM 96 Planta TGS Cordillerano Octógono Fiscal PH (TGS) (Baja) PM 69 Pluspetrol (Baguales) Otros

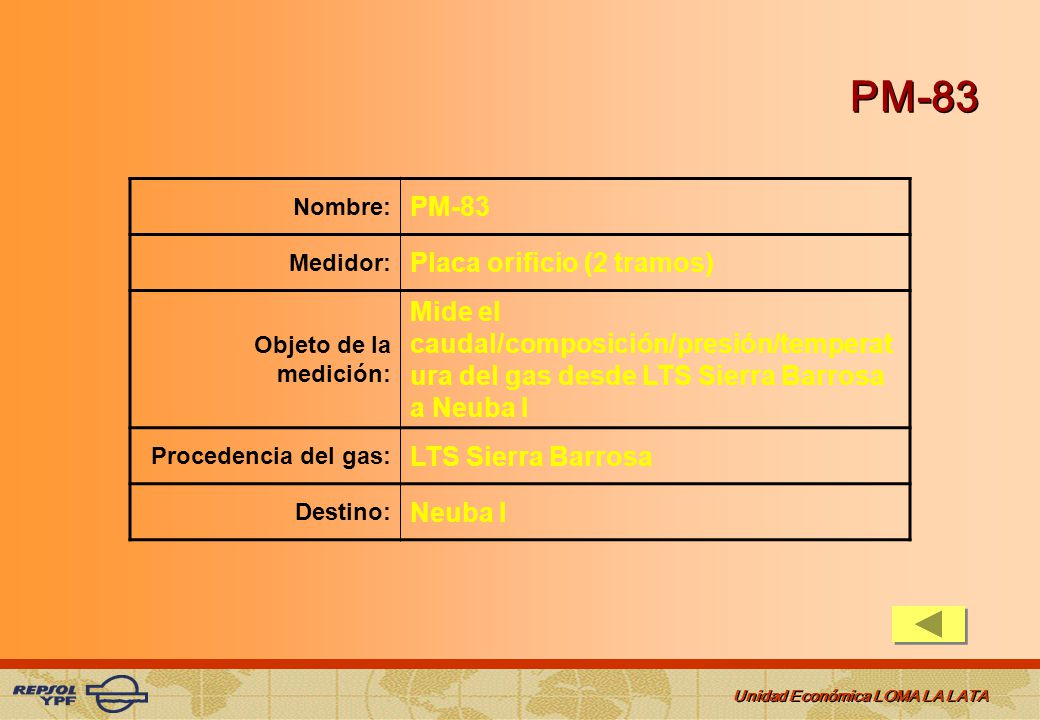

23 PM-83 PM-83 Placa orificio (2 tramos)
Nombre: PM-83 Medidor: Placa orificio (2 tramos) Objeto de la medición: Mide el caudal/composición/presión/temperatura del gas desde LTS Sierra Barrosa a Neuba I Procedencia del gas: LTS Sierra Barrosa Destino: Neuba I

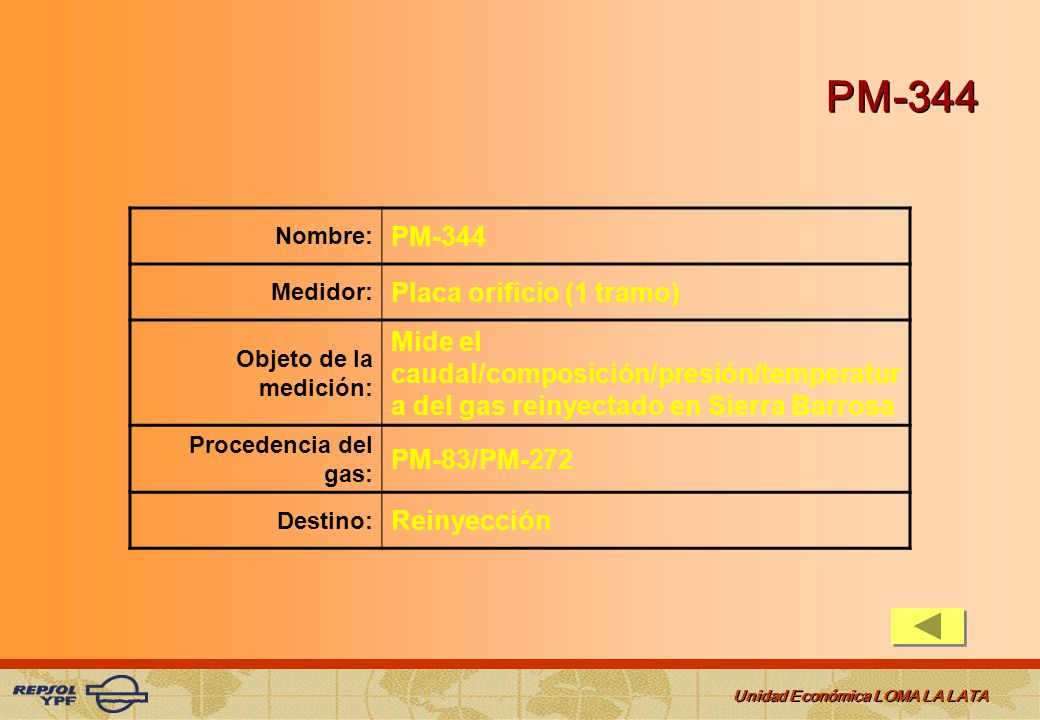

24 PM-344 PM-344 Placa orificio (1 tramo)
Nombre: PM-344 Medidor: Placa orificio (1 tramo) Objeto de la medición: Mide el caudal/composición/presión/temperatura del gas reinyectado en Sierra Barrosa Procedencia del gas: PM-83/PM-272 Destino: Reinyección

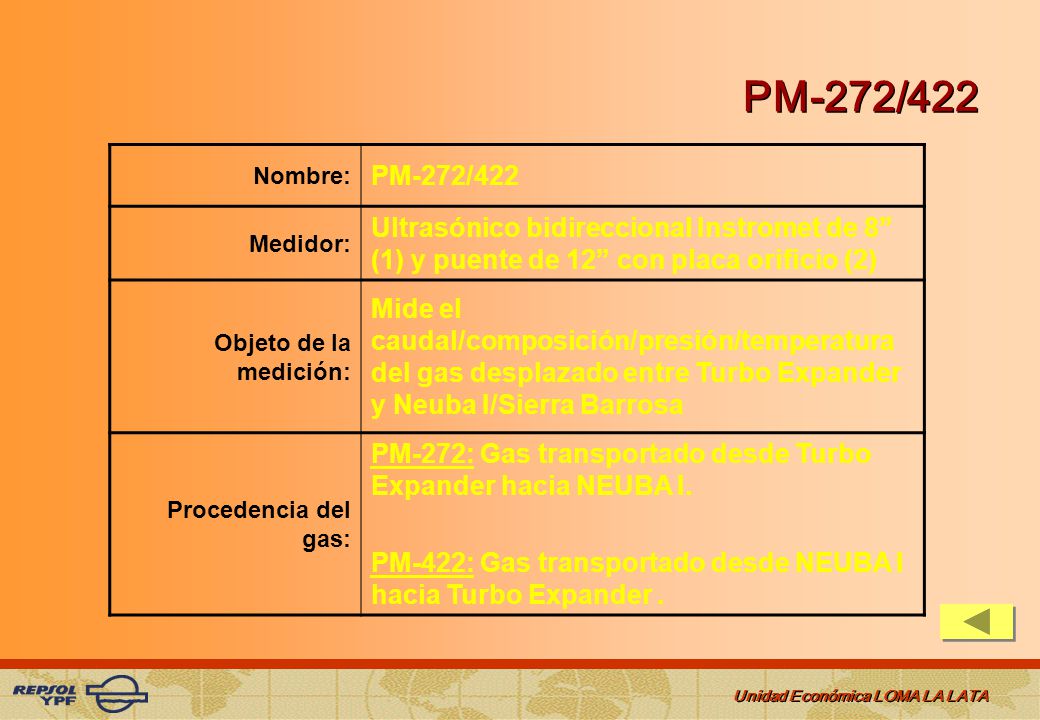

25 PM-272/422 Nombre: PM-272/422 Medidor: Ultrasónico bidireccional Instromet de 8” (1) y puente de 12” con placa orificio (2) Objeto de la medición: Mide el caudal/composición/presión/temperatura del gas desplazado entre Turbo Expander y Neuba I/Sierra Barrosa Procedencia del gas: PM-272: Gas transportado desde Turbo Expander hacia NEUBA I. PM-422: Gas transportado desde NEUBA I hacia Turbo Expander .

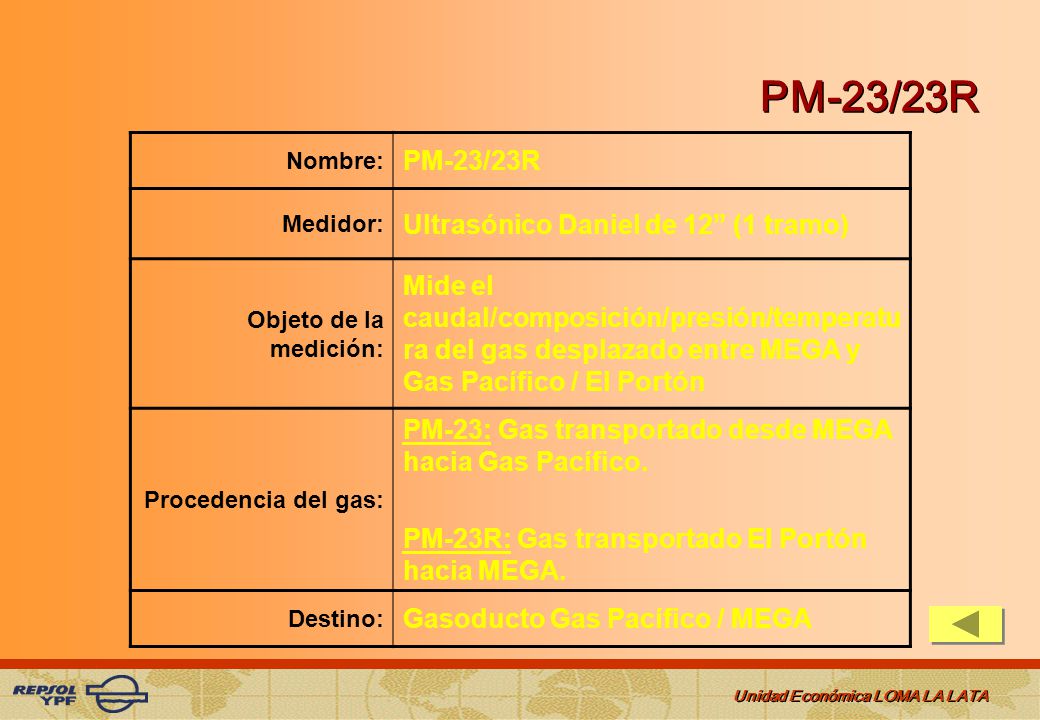

26 PM-23/23R PM-23/23R Ultrasónico Daniel de 12” (1 tramo)
Nombre: PM-23/23R Medidor: Ultrasónico Daniel de 12” (1 tramo) Objeto de la medición: Mide el caudal/composición/presión/temperatura del gas desplazado entre MEGA y Gas Pacífico / El Portón Procedencia del gas: PM-23: Gas transportado desde MEGA hacia Gas Pacífico. PM-23R: Gas transportado El Portón hacia MEGA. Destino: Gasoducto Gas Pacífico / MEGA

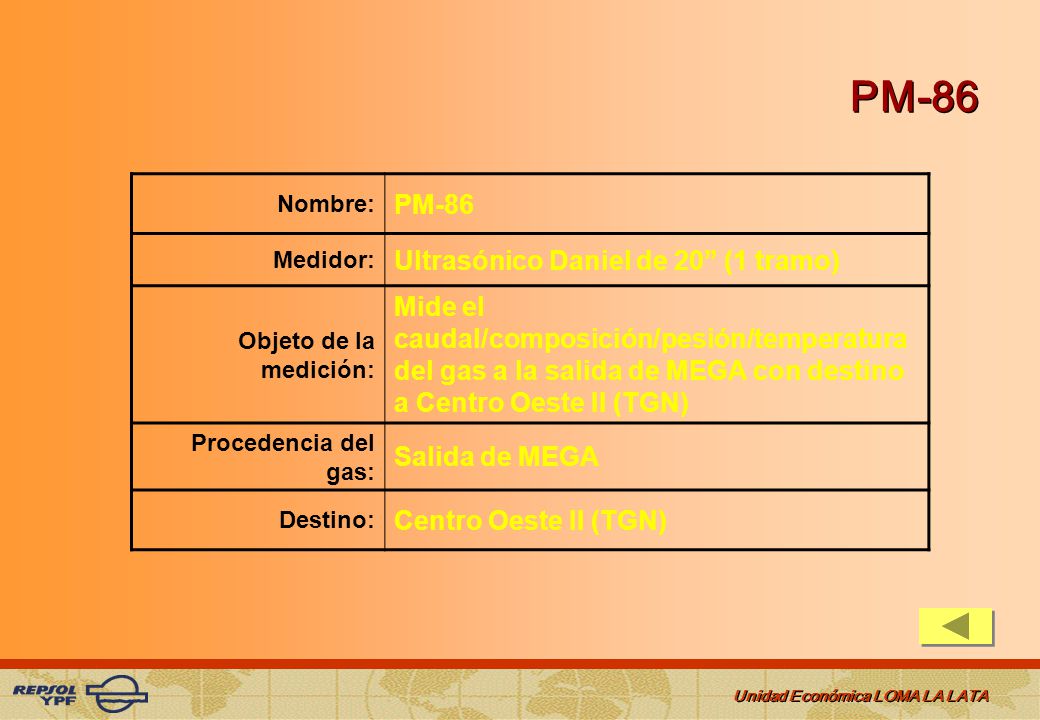

27 PM-86 Nombre: PM-86 Medidor: Ultrasónico Daniel de 20” (1 tramo) Objeto de la medición: Mide el caudal/composición/pesión/temperatura del gas a la salida de MEGA con destino a Centro Oeste II (TGN) Procedencia del gas: Salida de MEGA Destino: Centro Oeste II (TGN)

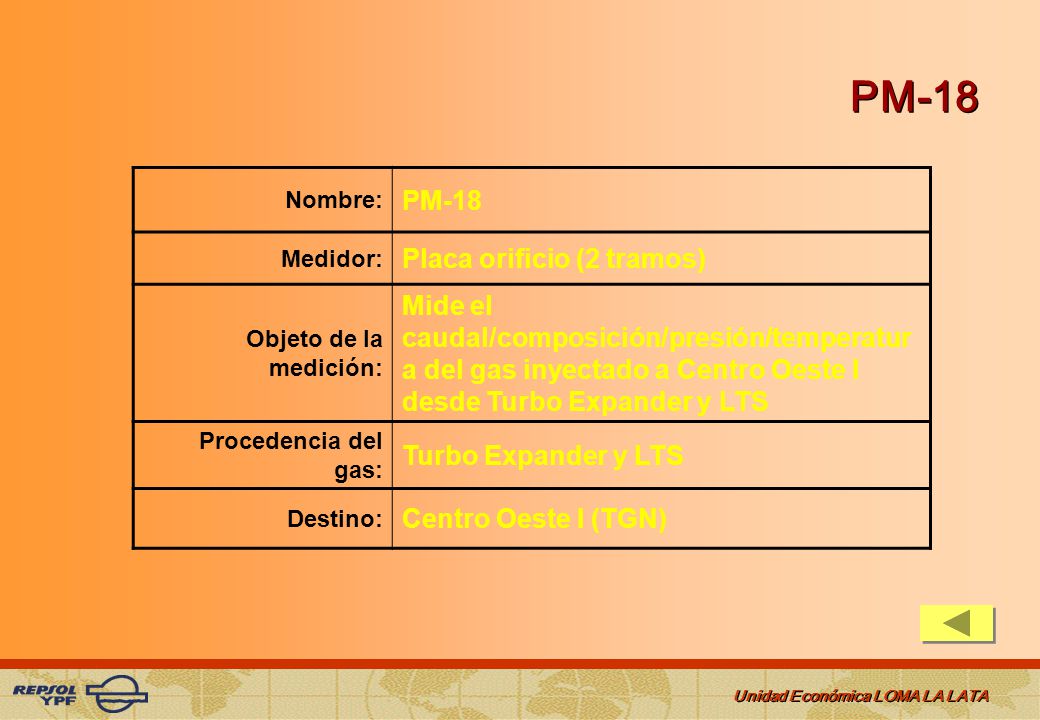

28 PM-18 Nombre: PM-18 Medidor: Placa orificio (2 tramos) Objeto de la medición: Mide el caudal/composición/presión/temperatura del gas inyectado a Centro Oeste I desde Turbo Expander y LTS Procedencia del gas: Turbo Expander y LTS Destino: Centro Oeste I (TGN)

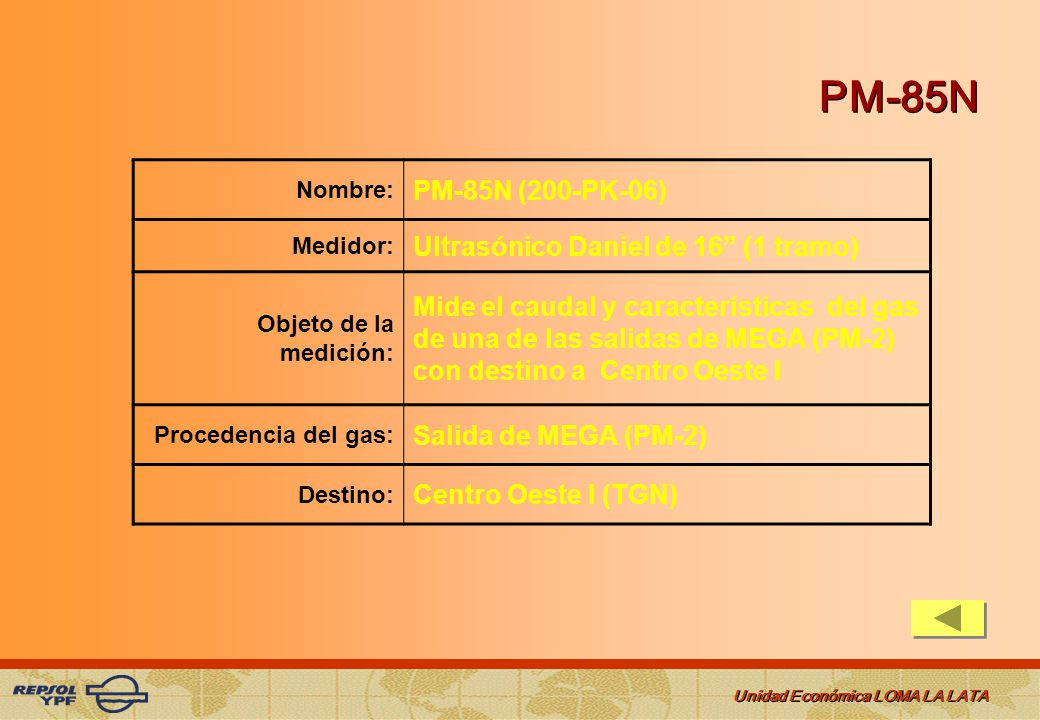

29 PM-85N PM-85N (200-PK-06) Ultrasónico Daniel de 16” (1 tramo)
Nombre: PM-85N (200-PK-06) Medidor: Ultrasónico Daniel de 16” (1 tramo) Objeto de la medición: Mide el caudal y características del gas de una de las salidas de MEGA (PM-2) con destino a Centro Oeste I Procedencia del gas: Salida de MEGA (PM-2) Destino: Centro Oeste I (TGN)

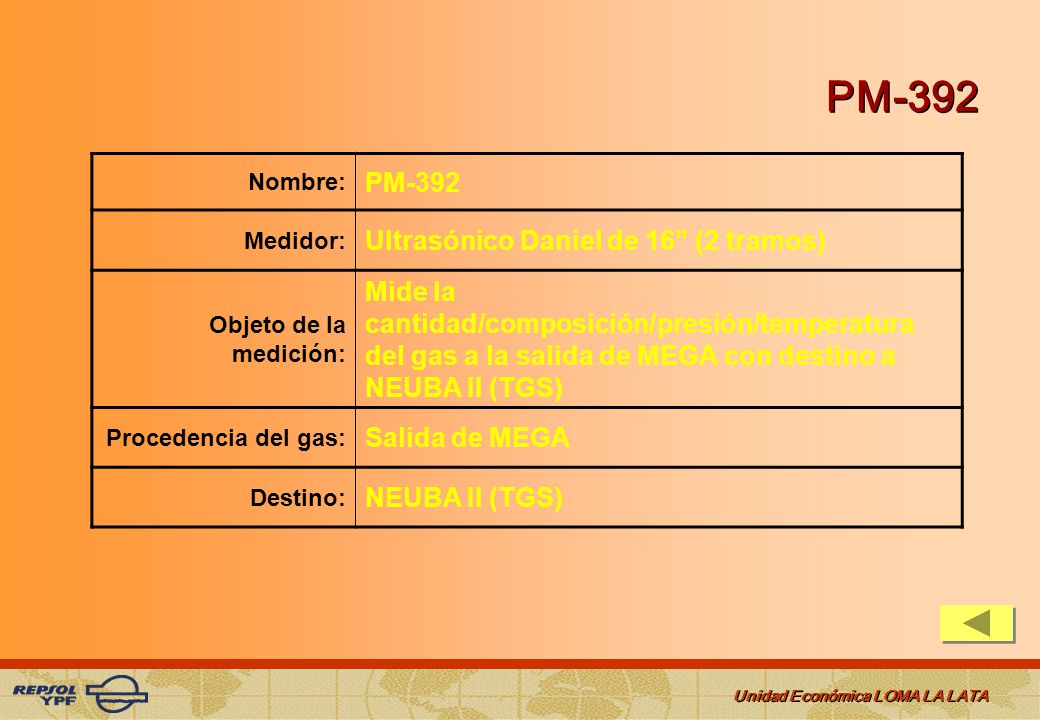

30 PM-392 PM-392 Ultrasónico Daniel de 16” (2 tramos)
Nombre: PM-392 Medidor: Ultrasónico Daniel de 16” (2 tramos) Objeto de la medición: Mide la cantidad/composición/presión/temperatura del gas a la salida de MEGA con destino a NEUBA II (TGS) Procedencia del gas: Salida de MEGA Destino: NEUBA II (TGS)

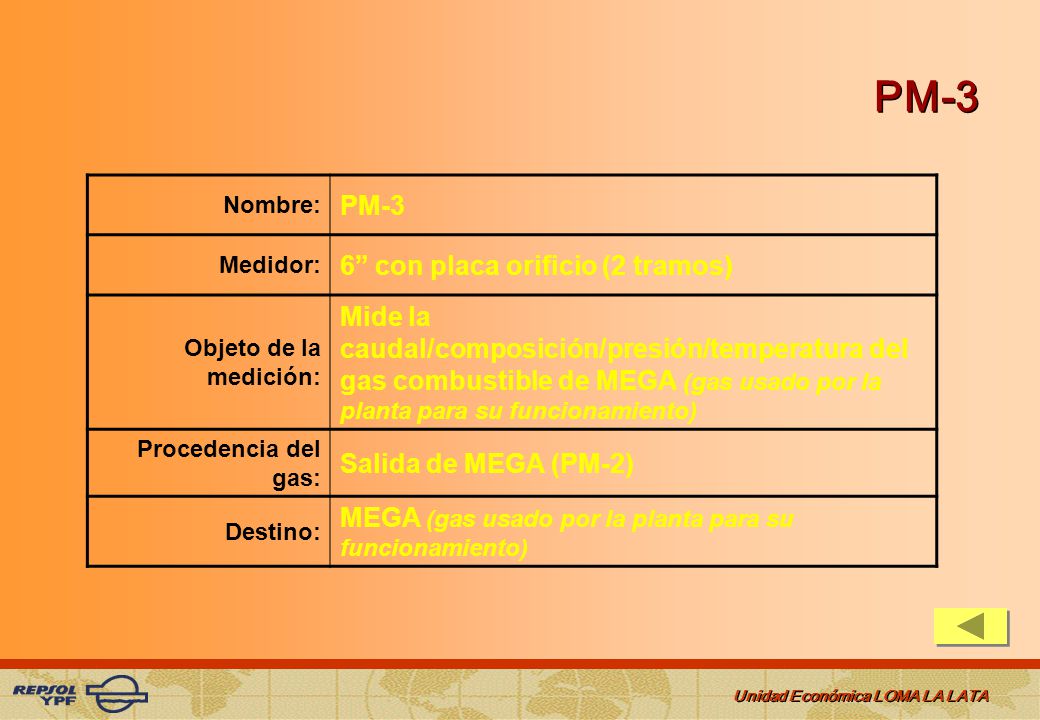

31 PM-3 PM-3 6” con placa orificio (2 tramos)
Nombre: PM-3 Medidor: 6” con placa orificio (2 tramos) Objeto de la medición: Mide la caudal/composición/presión/temperatura del gas combustible de MEGA (gas usado por la planta para su funcionamiento) Procedencia del gas: Salida de MEGA (PM-2) Destino: MEGA (gas usado por la planta para su funcionamiento)

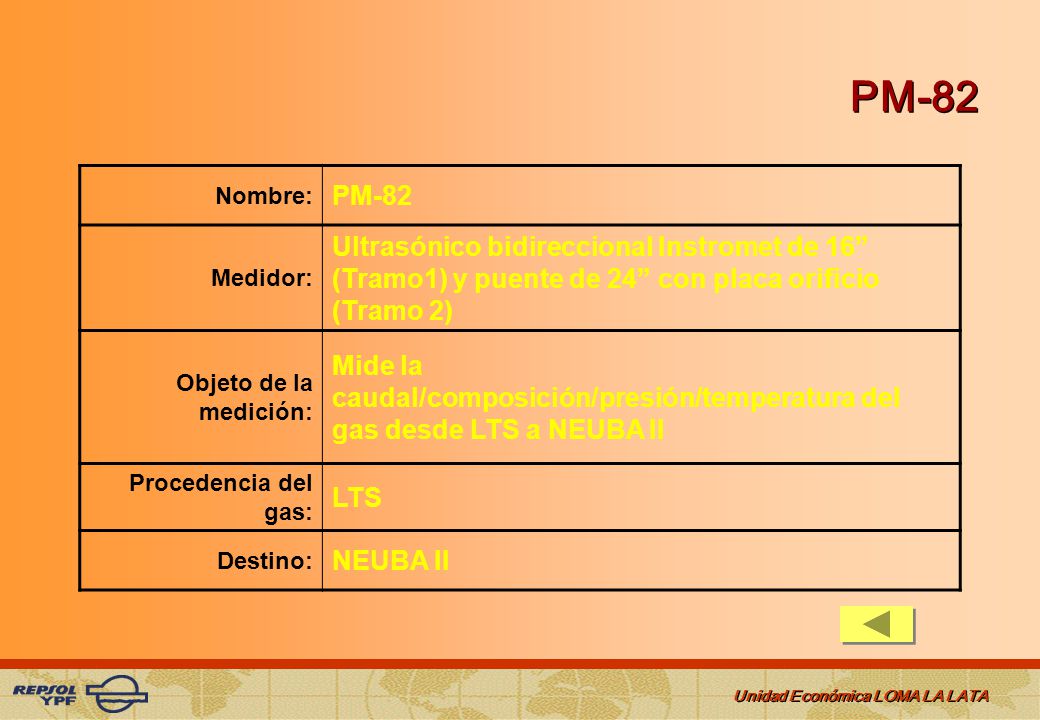

32 PM-82 Nombre: PM-82 Medidor: Ultrasónico bidireccional Instromet de 16” (Tramo1) y puente de 24” con placa orificio (Tramo 2) Objeto de la medición: Mide la caudal/composición/presión/temperatura del gas desde LTS a NEUBA II Procedencia del gas: LTS Destino: NEUBA II

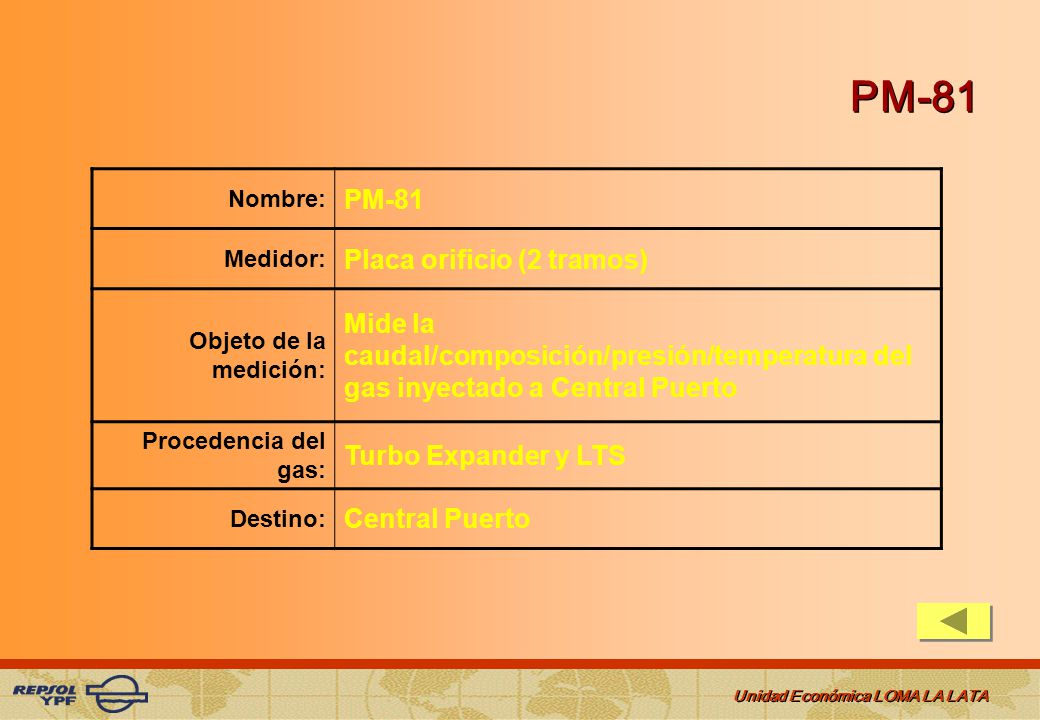

33 PM-81 PM-81 Placa orificio (2 tramos)
Nombre: PM-81 Medidor: Placa orificio (2 tramos) Objeto de la medición: Mide la caudal/composición/presión/temperatura del gas inyectado a Central Puerto Procedencia del gas: Turbo Expander y LTS Destino: Central Puerto

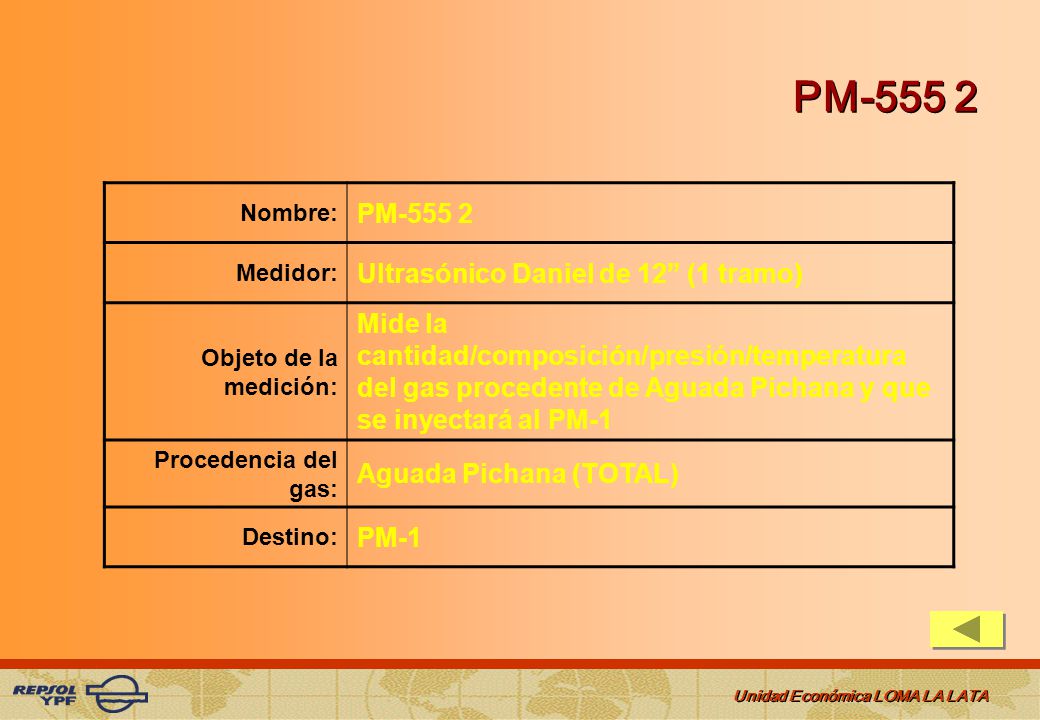

34 PM-555 2 PM-555 2 Ultrasónico Daniel de 12” (1 tramo)
Nombre: PM-555 2 Medidor: Ultrasónico Daniel de 12” (1 tramo) Objeto de la medición: Mide la cantidad/composición/presión/temperatura del gas procedente de Aguada Pichana y que se inyectará al PM-1 Procedencia del gas: Aguada Pichana (TOTAL) Destino: PM-1

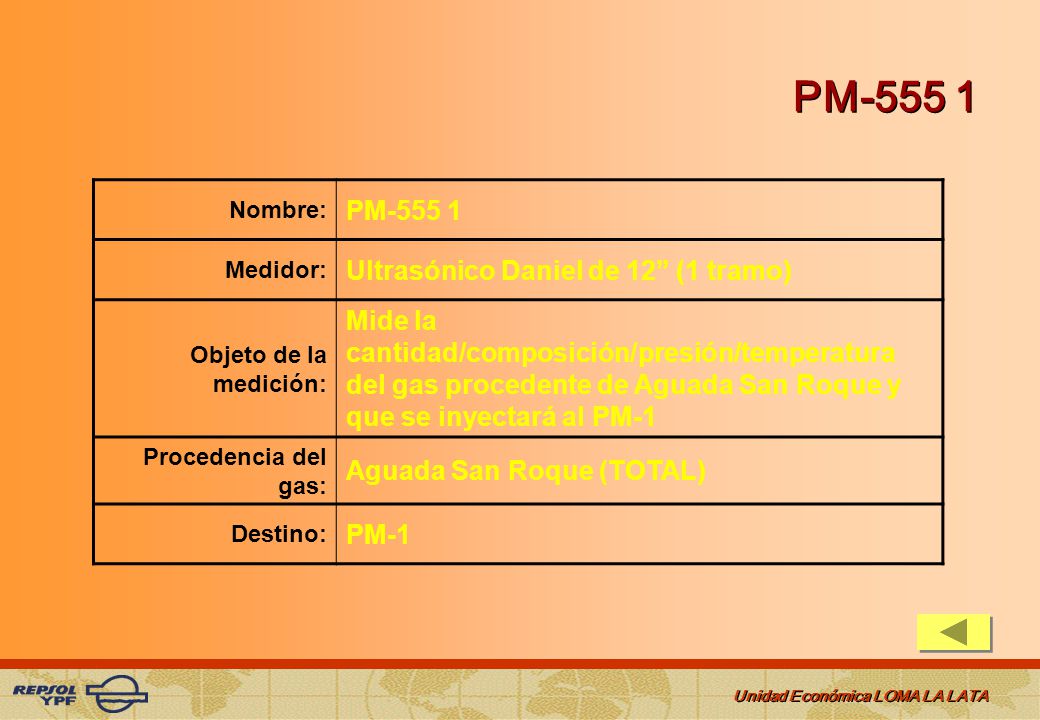

35 PM-555 1 PM-555 1 Ultrasónico Daniel de 12” (1 tramo)
Nombre: PM-555 1 Medidor: Ultrasónico Daniel de 12” (1 tramo) Objeto de la medición: Mide la cantidad/composición/presión/temperatura del gas procedente de Aguada San Roque y que se inyectará al PM-1 Procedencia del gas: Aguada San Roque (TOTAL) Destino: PM-1

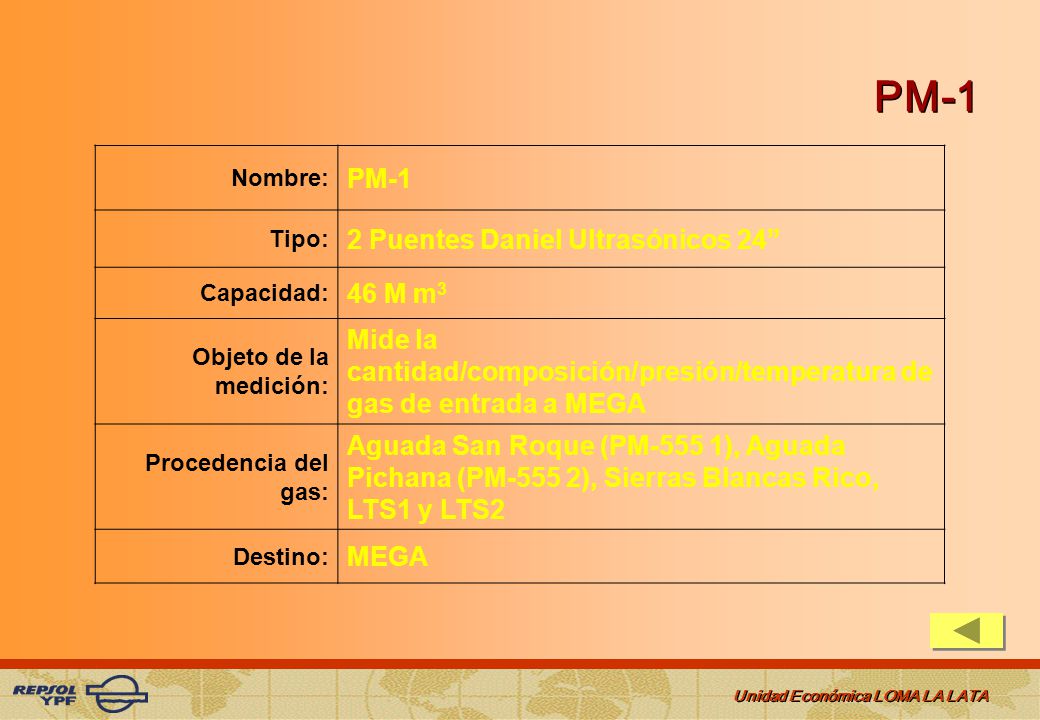

36 PM-1 PM-1 2 Puentes Daniel Ultrasónicos 24” 46 M m3
Nombre: PM-1 Tipo: 2 Puentes Daniel Ultrasónicos 24” Capacidad: 46 M m3 Objeto de la medición: Mide la cantidad/composición/presión/temperatura de gas de entrada a MEGA Procedencia del gas: Aguada San Roque (PM-555 1), Aguada Pichana (PM-555 2), Sierras Blancas Rico, LTS1 y LTS2 Destino: MEGA

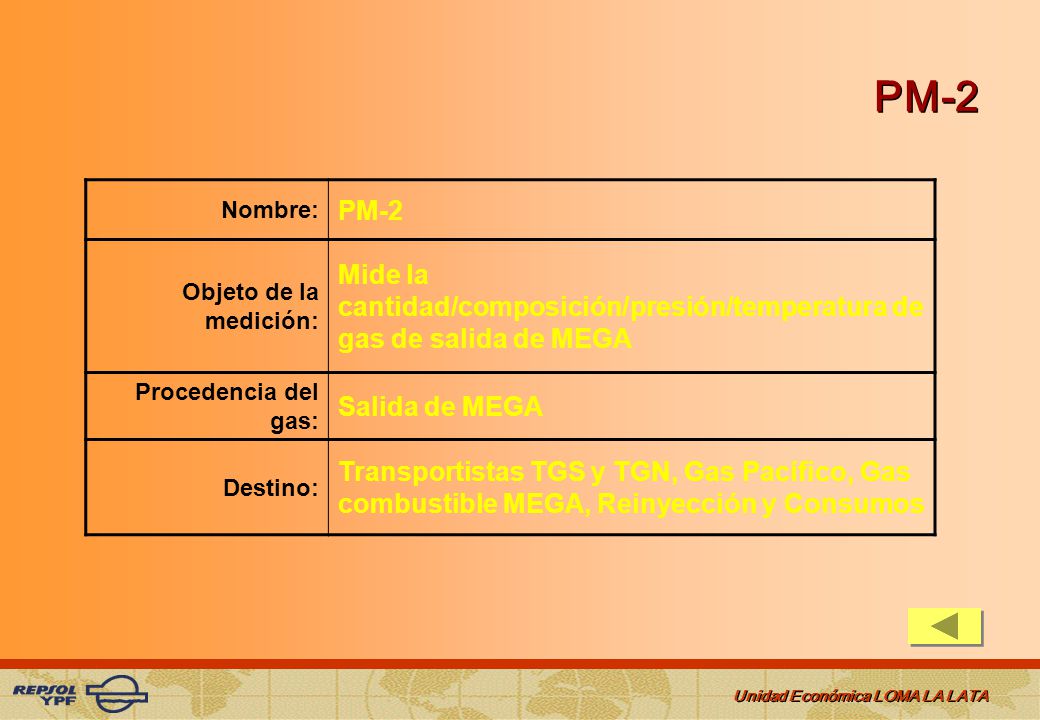

37 PM-2 Nombre: PM-2 Objeto de la medición: Mide la cantidad/composición/presión/temperatura de gas de salida de MEGA Procedencia del gas: Salida de MEGA Destino: Transportistas TGS y TGN, Gas Pacífico, Gas combustible MEGA, Reinyección y Consumos

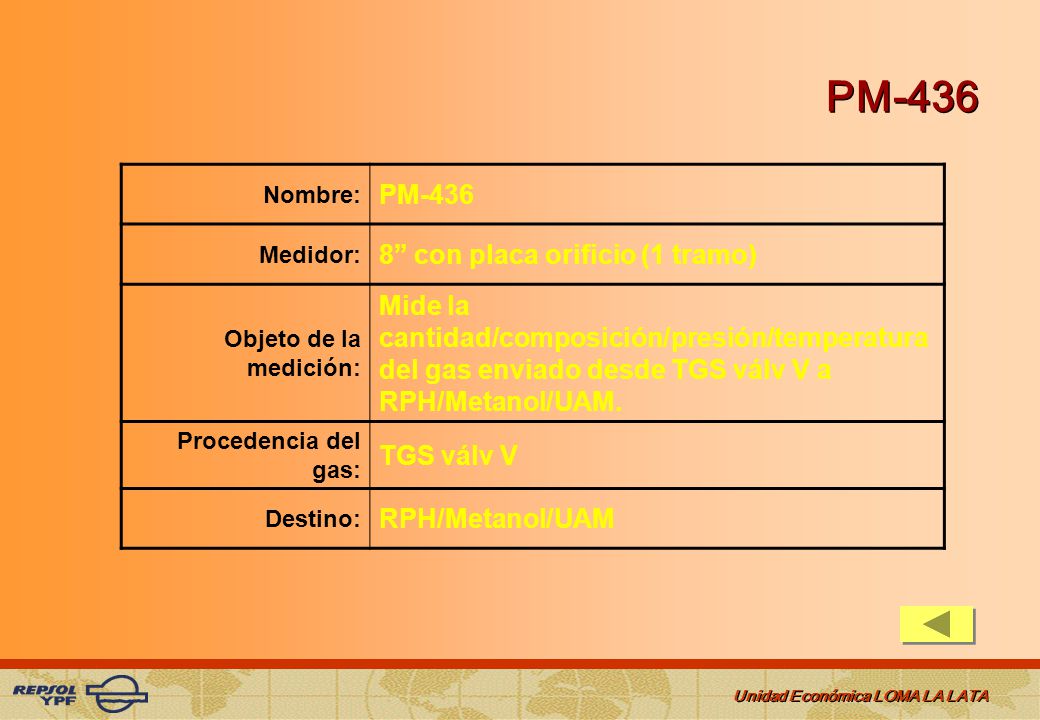

38 PM-436 PM-436 8” con placa orificio (1 tramo)
Nombre: PM-436 Medidor: 8” con placa orificio (1 tramo) Objeto de la medición: Mide la cantidad/composición/presión/temperatura del gas enviado desde TGS válv V a RPH/Metanol/UAM. Procedencia del gas: TGS válv V Destino: RPH/Metanol/UAM

39 PM-437 PM-437 8” con placa orificio (1 tramo)
Nombre: PM-437 Medidor: 8” con placa orificio (1 tramo) Objeto de la medición: Mide la cantidad/composición/presión/temperatura del gas enviado desde Línea IV TGS a RPH/Metanol/UAM. Procedencia del gas: Línea IV TGS Destino: RPH/Metanol/UAM

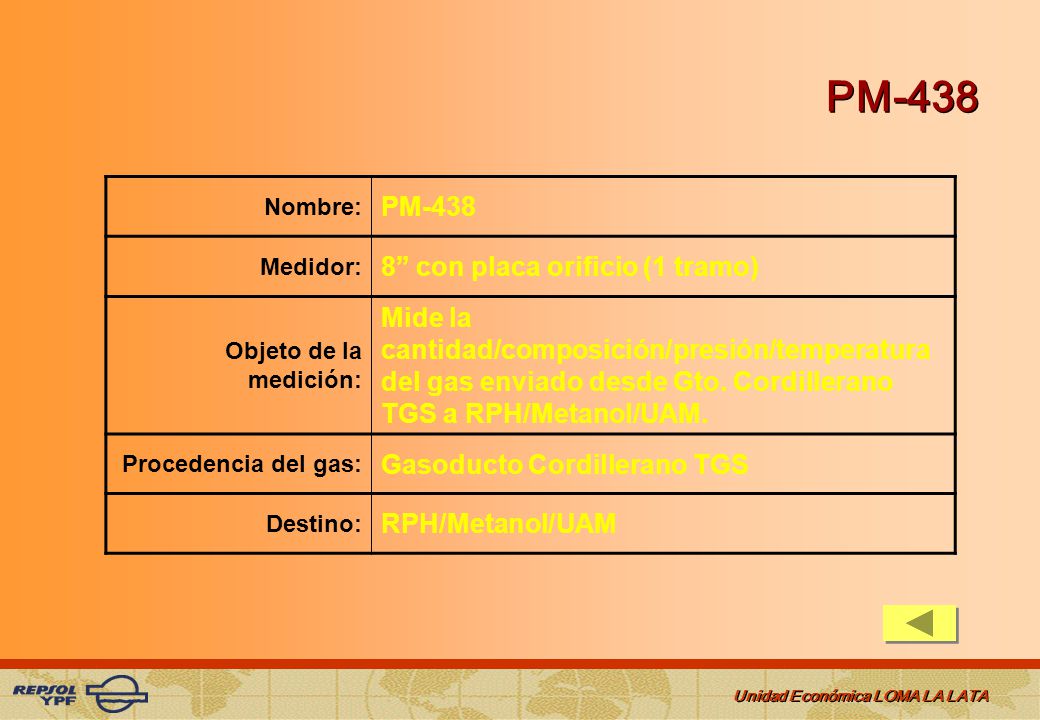

40 PM-438 PM-438 8” con placa orificio (1 tramo)
Nombre: PM-438 Medidor: 8” con placa orificio (1 tramo) Objeto de la medición: Mide la cantidad/composición/presión/temperatura del gas enviado desde Gto. Cordillerano TGS a RPH/Metanol/UAM. Procedencia del gas: Gasoducto Cordillerano TGS Destino: RPH/Metanol/UAM

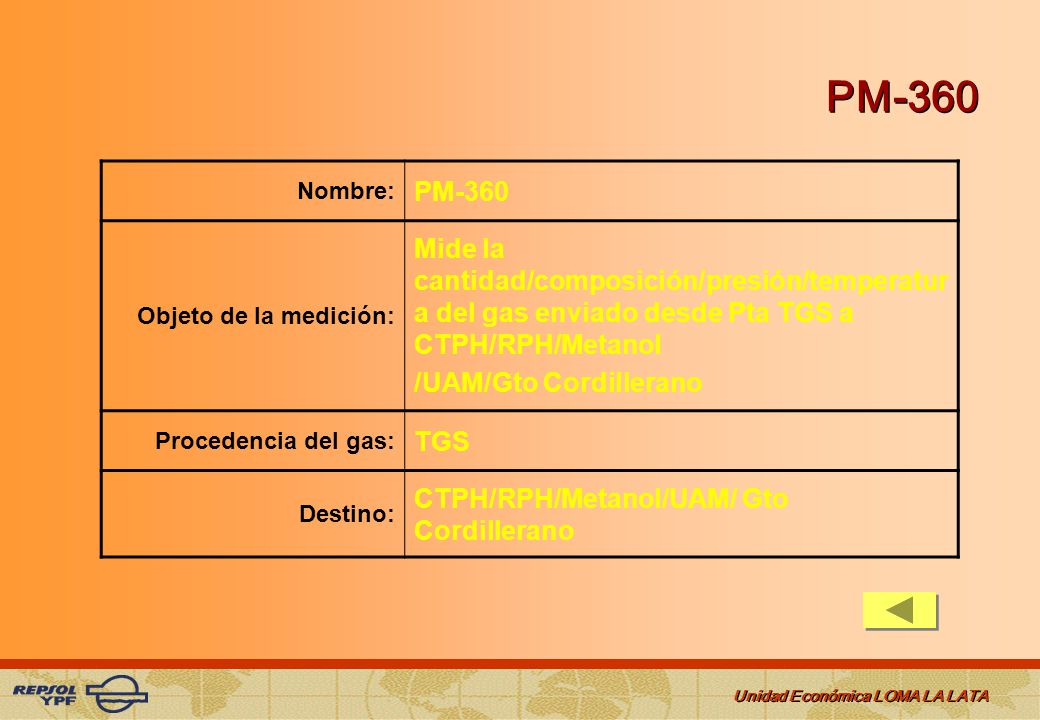

41 PM-360 Nombre: PM-360 Objeto de la medición: Mide la cantidad/composición/presión/temperatura del gas enviado desde Pta TGS a CTPH/RPH/Metanol /UAM/Gto Cordillerano Procedencia del gas: TGS Destino: CTPH/RPH/Metanol/UAM/ Gto Cordillerano

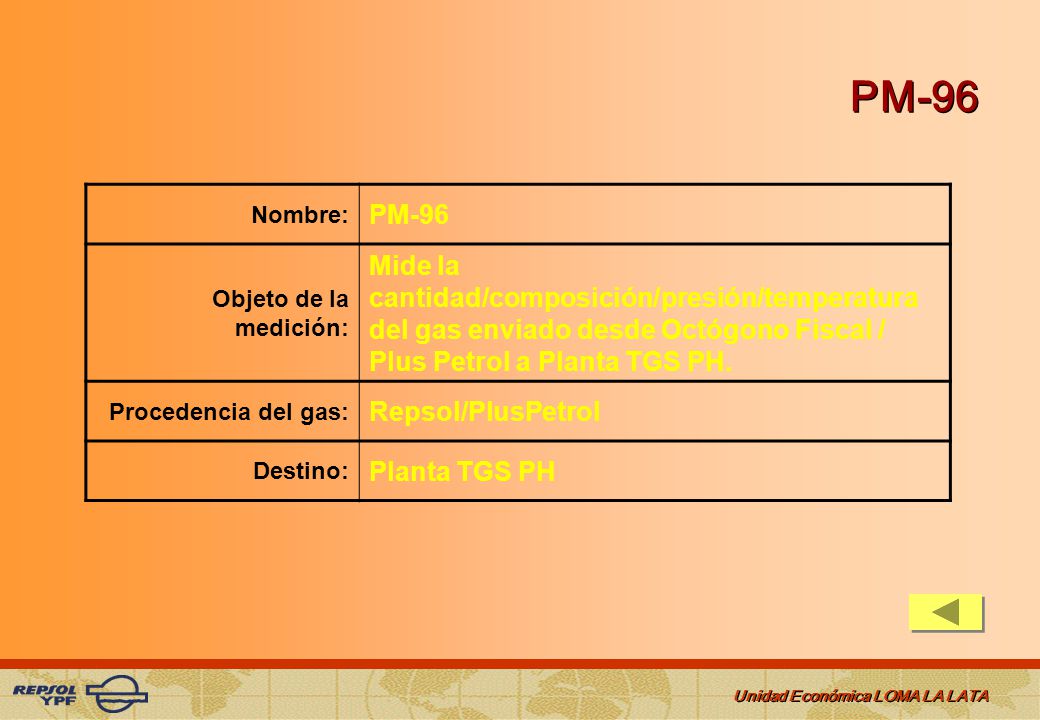

42 PM-96 Nombre: PM-96 Objeto de la medición: Mide la cantidad/composición/presión/temperatura del gas enviado desde Octógono Fiscal / Plus Petrol a Planta TGS PH. Procedencia del gas: Repsol/PlusPetrol Destino: Planta TGS PH

43 PM-69 Nombre: PM-69 Objeto de la medición: Mide la cantidad/composición/presión/temperatura del gas enviado desde PlusPetrol a REPSOL. Procedencia del gas: Plus Petrol Destino: Gasoducto Cordillerano

44 PM-411 Nombre: PM-411 Objeto de la medición: Mide la cantidad/composición/presión/temperatura del gas enviado desde OFM / PMi y CBN / Línea IV a Planta TGS PH Procedencia del gas: OFM / PMi y CBN / Línea IV TGS Destino: Planta TGS PH

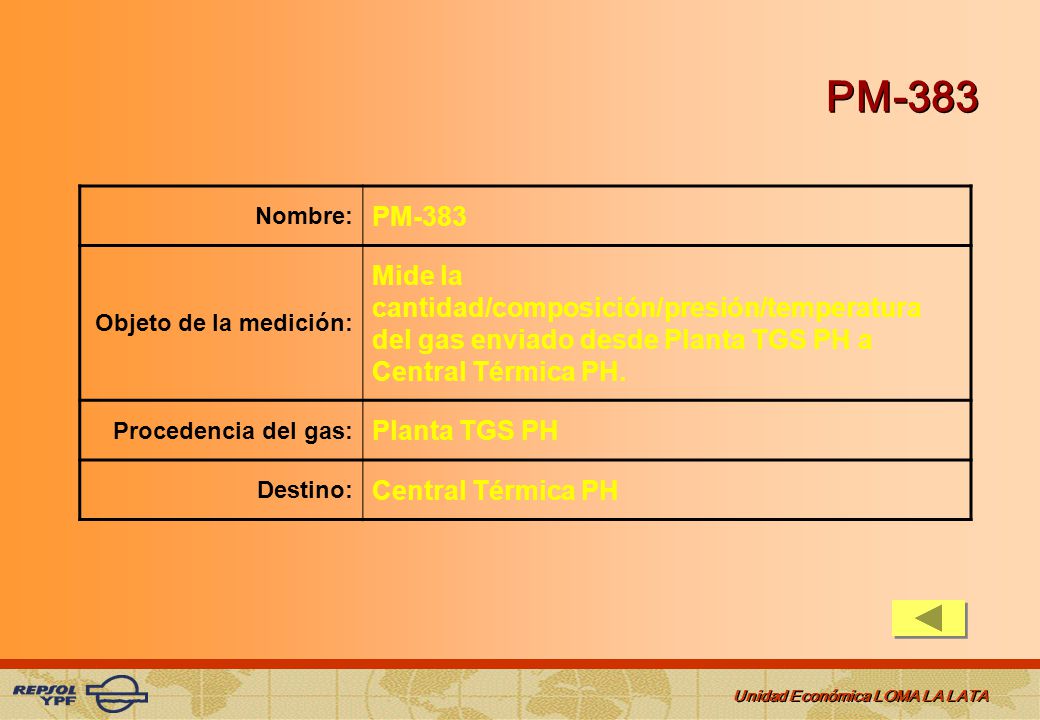

45 PM-383 Nombre: PM-383 Objeto de la medición: Mide la cantidad/composición/presión/temperatura del gas enviado desde Planta TGS PH a Central Térmica PH. Procedencia del gas: Planta TGS PH Destino: Central Térmica PH

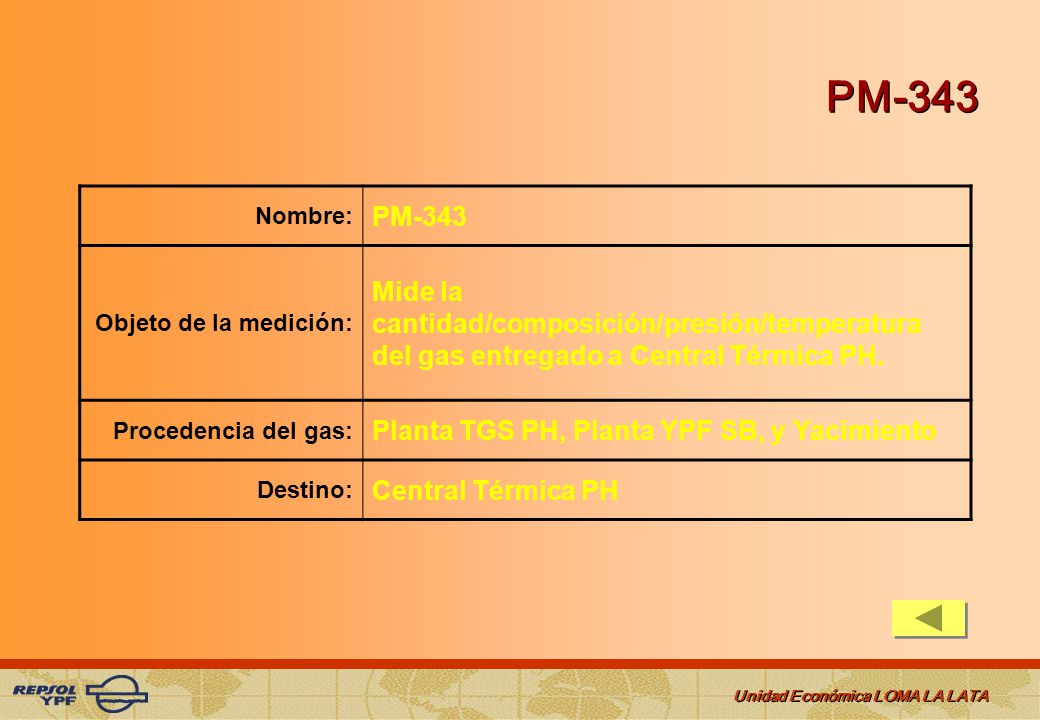

46 PM-343 Nombre: PM-343 Objeto de la medición: Mide la cantidad/composición/presión/temperatura del gas entregado a Central Térmica PH. Procedencia del gas: Planta TGS PH, Planta YPF SB, y Yacimiento Destino: Central Térmica PH

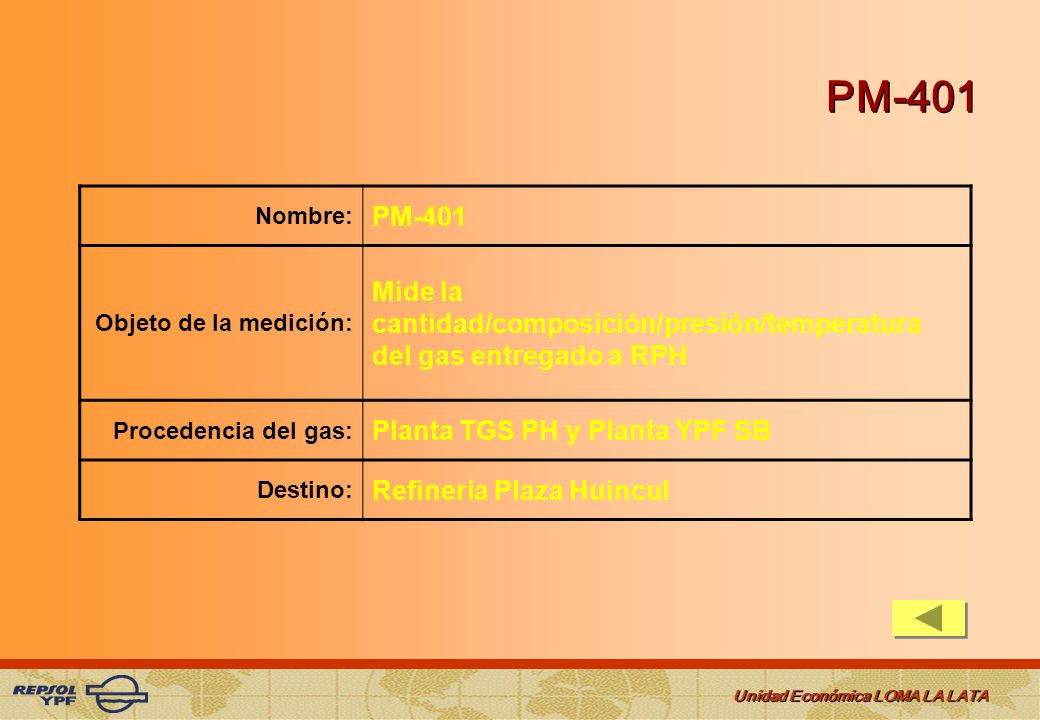

47 PM-401 Nombre: PM-401 Objeto de la medición: Mide la cantidad/composición/presión/temperatura del gas entregado a RPH Procedencia del gas: Planta TGS PH y Planta YPF SB Destino: Refinería Plaza Huincul

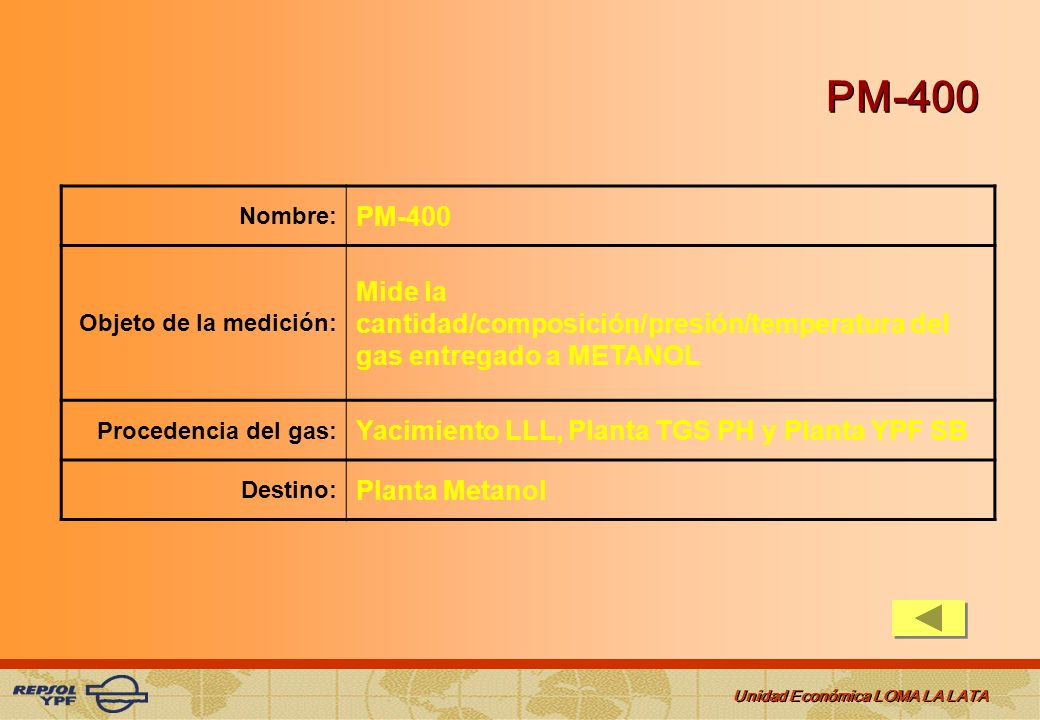

48 PM-400 Nombre: PM-400 Objeto de la medición: Mide la cantidad/composición/presión/temperatura del gas entregado a METANOL Procedencia del gas: Yacimiento LLL, Planta TGS PH y Planta YPF SB Destino: Planta Metanol

49 UAM Nombre: UAM Objeto de la medición: Mide la cantidad y presión del gas consumido para tratamiento de petróleo antes de ingreso a RPH Procedencia del gas: Plantas y Yacimientos Destino: RPH

50 PM-384 Nombre: PM-384 Objeto de la medición: Mide la cantidad/composición/presión/temperatura del gas enviado desde Línea IV a Central Térmica PH. Procedencia del gas: Línea IV TGS Destino: Central Térmica PH

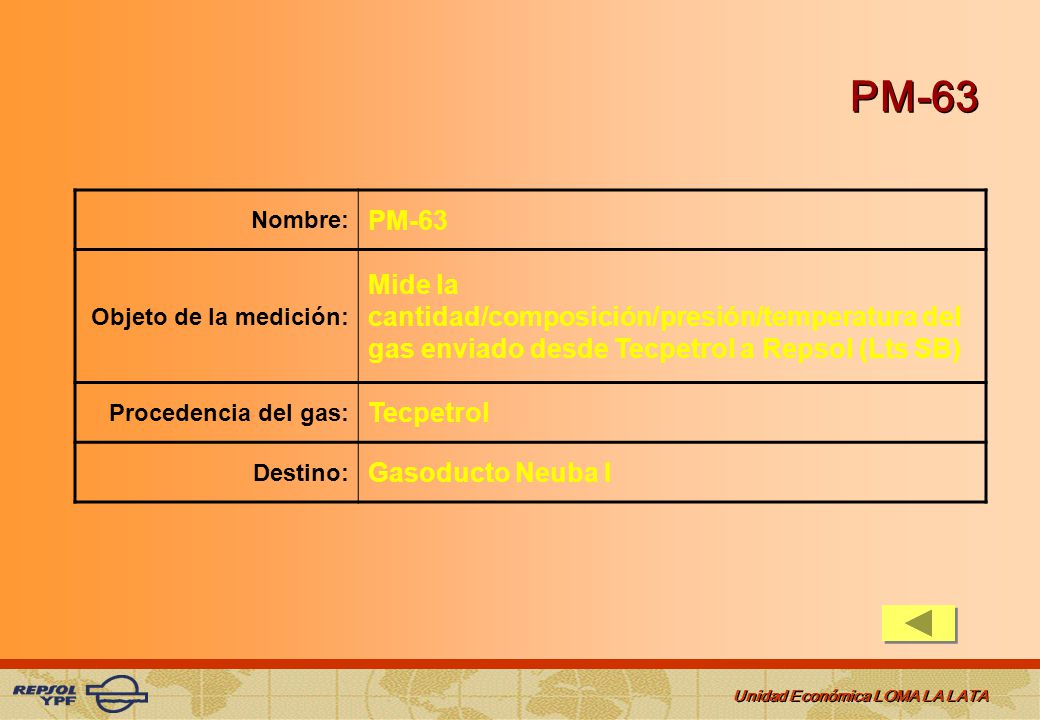

51 PM-63 Nombre: PM-63 Objeto de la medición: Mide la cantidad/composición/presión/temperatura del gas enviado desde Tecpetrol a Repsol (Lts SB) Procedencia del gas: Tecpetrol Destino: Gasoducto Neuba I

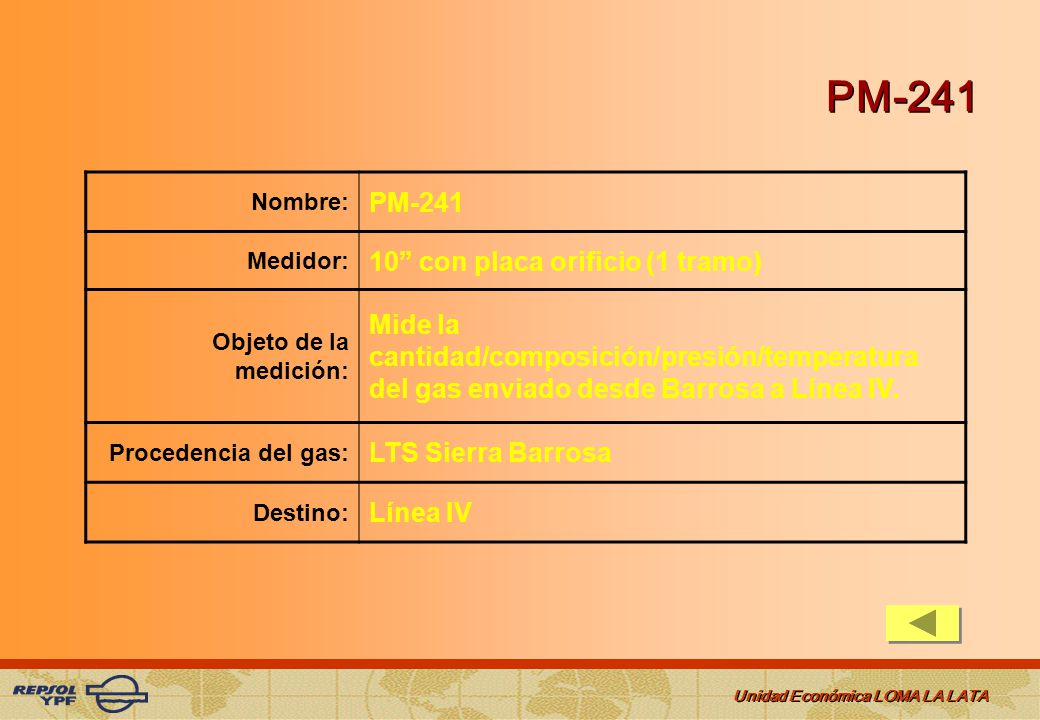

52 PM-241 PM-241 10” con placa orificio (1 tramo)
Nombre: PM-241 Medidor: 10” con placa orificio (1 tramo) Objeto de la medición: Mide la cantidad/composición/presión/temperatura del gas enviado desde Barrosa a Línea IV. Procedencia del gas: LTS Sierra Barrosa Destino: Línea IV
