4 OBJETIVOS : Conocer la normativa que regula la ICT.
(Infraestructura Común de Telecomunicaciones). Conocimiento de los elementos que forman la ICT. Conocer los parámetros y las características mas importantes de los elementos que forman la ICT. Conocimiento de las instalaciones en los edificios y las viviendas unifamiliares a través de una VISUALIZACIÓN GLOBAL INTERACTIVA. Esc Salida 4

5 MENÚ PRINCIPAL I.C.T. Normativa que regula la ICT.
Partes que forman una ICT. Visualización global e interactiva de la ICT. Características y parámetros más importantes. Glosario de términos. 5

6 Introducción ICT-2 Se mantienen conceptos y estructura de la ICT.
– Canalizaciones, redes, registros... Normas Técnicas de: Anexo I: Captación, adaptación y distribución de señales de radiodifusión sonora y TV, procedentes de emisiones terrestres y satélite. Anexo II: Acceso a los servicios de telecomunicaciones de telefonía disponible al publico y de banda ancha. -Servicios de Telefonía disponible al publico. -Servicios de B.A. Prestados por operadores de redes de telecomunicación por cable. -de operadores del servicio de acceso inalámbrico. -de otros titulares de licencias para la explotación de redes publicas. Anexo III: Especificaciones técnicas mínimas de las edificaciones en materia de telecomunicaciones. Anexo IV: Inspección técnica de las infraestructuras de telecomunicaciones de las edificaciones y Documentos normalizados para la realización del mantenimiento de las infraestructuras de telecomunicaciones de las edificaciones - Apéndice 1: Inspección técnica - Apéndice 2: Protocolo de pruebas. Análisis documentado de instalaciones. Anexo V: Hogar Digital

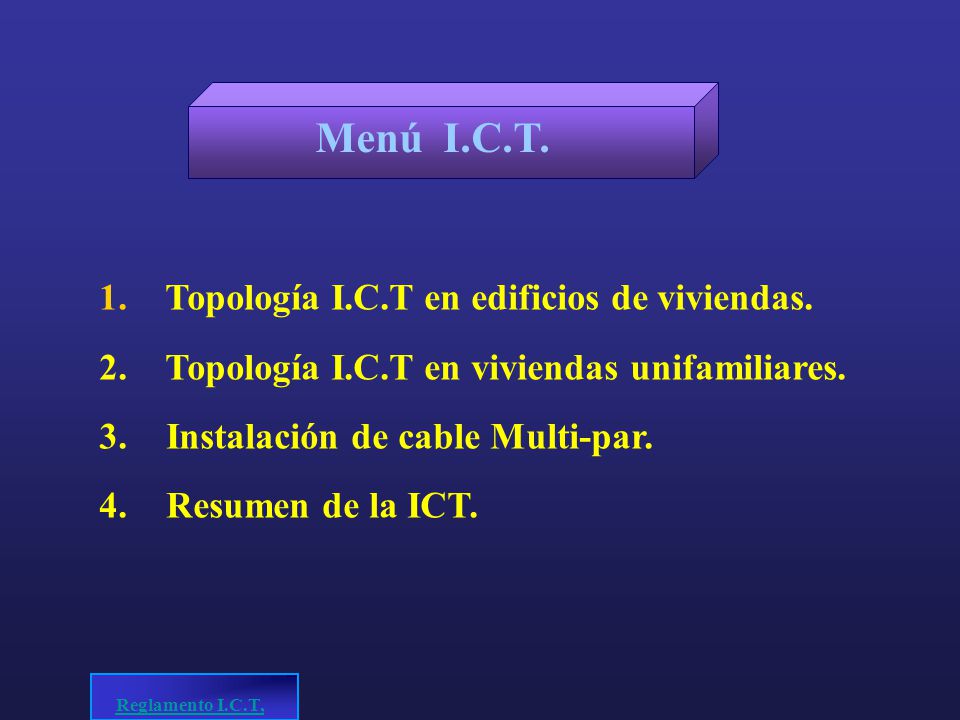

7 Menú I.C.T. Topología I.C.T en edificios de viviendas.
Topología I.C.T en viviendas unifamiliares. Instalación de cable Multi-par. Resumen de la ICT. Reglamento I.C.T, 7

8 Menú I.C.T. Red interior de un edificio. Proyecto técnico.
Red de alimentación. Red de distribución. Red de dispersión. Red interior de usuario. Banda de frecuencias para TV . Reglamento I.C.T, 8

9 Menú I.C.T. Real Decreto Ley 1/1998 sobre I.C.T. Que es una I.C.T.

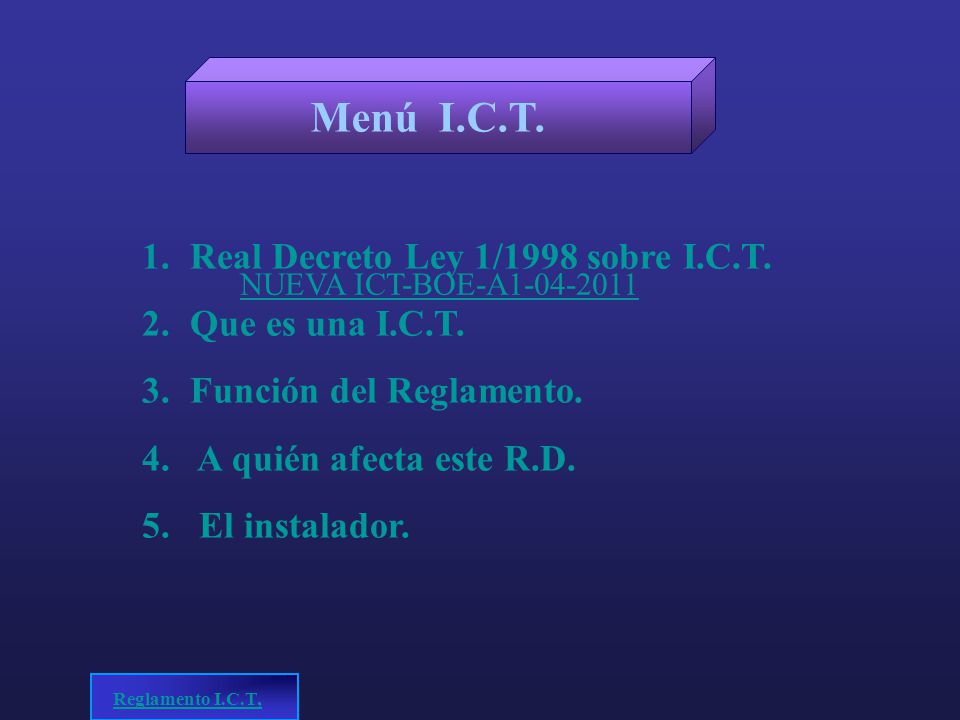

NUEVA ICT-BOE-A Real Decreto Ley 1/1998 sobre I.C.T. Que es una I.C.T. Función del Reglamento. A quién afecta este R.D. El instalador. Reglamento I.C.T, 9

10 Menú I.C.T. Registros de paso.
Medidas de tubos de la canalización principal. Número de tubos de la canalización secundaria. Características en la toma de usuario. Dimensiones mínimas del RITI . Dimensiones mínimas de los registros secundarios. Dimensionado de la Red. Reglamento I.C.T, 10

11 ¿ Que es una I.C.T. ? Conjunto de sistemas de captación y adaptación
de señales radioeléctricas para su disposición en viviendas locales. Estos sistemas son : Dispositivos de captación de señales. Dispositivos de tratamiento de señales. Dispositivos de reparto. Mecanismos y canalizaciones. Reglamento I.C.T, 11

12 Real Decreto Ley 1/1998 sobre I.C.T.
Regula la actualización de los edificios para incluir los servicios actuales de Telecomunicaciones. Garantiza a los copropietarios y arrendatarios al acceso a estos servicios. Reglamento I.C.T, 12

13 Función del reglamento
Define las partes que integran la construcción de una I.C.T. Normas técnicas específicas. Funciones de los operadores. Función de la propiedad. Proyecto técnico. Material a emplear. Características y funciones del instalador. Reglamento I.C.T, 13

14 ¿ A quien afecta este R.D. ? A todos los edificios y conjuntos inmobiliarios en los que exista continuidad en la edificación, de uso residencial o no, sean o no de nueva construcción, que estén acogidos o deban acogerse al régimen de propiedad horizontal regulado por la ley 49/1960 de 21 de Julio, de la propiedad horizontal. Los edificios que en todo o en parte, hayan sido o sean objeto de arrendamiento por plazo superior a un año, salvo los que alberguen una sola vivienda. Cambios más significativos de la ICT-2 El propietario o los propietarios de la edificación serán los responsables del mantenimiento de la parte de infraestructura común comprendida entre el punto de terminación de red y el punto de acceso al usuario, así como de tomar las medidas necesarias para evitar el acceso no autorizado y la manipulación incorrecta de la infraestructura. El nuevo reglamento es efectivo a partir del 2 de Abril del año 2011, por un periodo de utilización voluntario de 6 meses, siendo obligatorio a partir del 2 de Octubre del año 2011. Reglamento I.C.T, 14

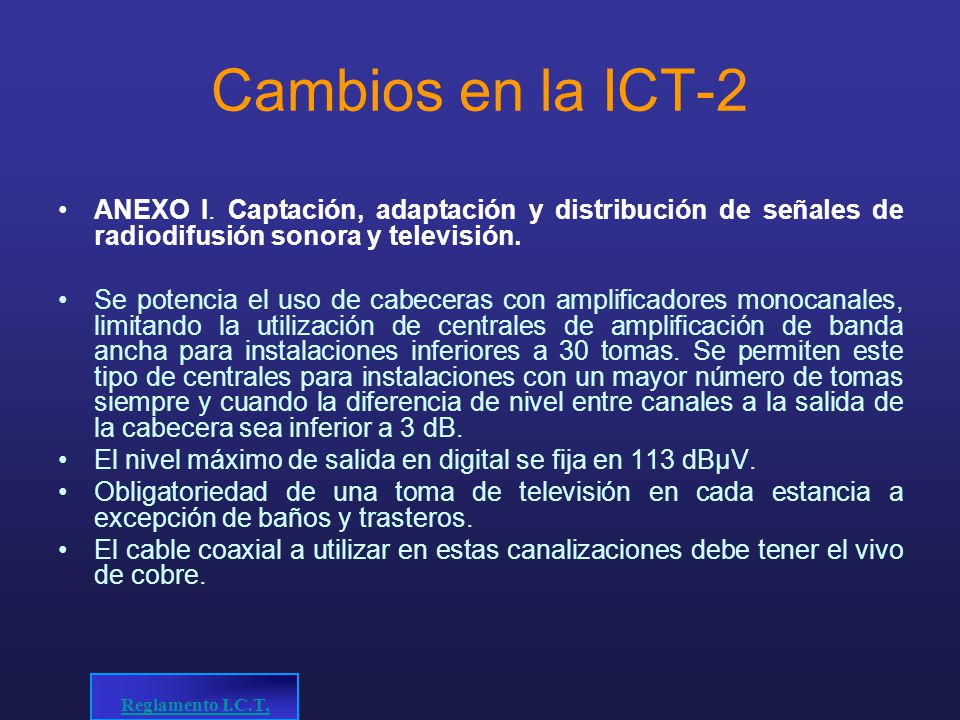

15 Cambios en la ICT-2 ANEXO I. Captación, adaptación y distribución de señales de radiodifusión sonora y televisión. Se potencia el uso de cabeceras con amplificadores monocanales, limitando la utilización de centrales de amplificación de banda ancha para instalaciones inferiores a 30 tomas. Se permiten este tipo de centrales para instalaciones con un mayor número de tomas siempre y cuando la diferencia de nivel entre canales a la salida de la cabecera sea inferior a 3 dB. El nivel máximo de salida en digital se fija en 113 dBμV. Obligatoriedad de una toma de televisión en cada estancia a excepción de baños y trasteros. El cable coaxial a utilizar en estas canalizaciones debe tener el vivo de cobre. Reglamento I.C.T,

16 Cambios en la ICT-2 ANEXO II. Acceso a los servicios de telecomunicaciones de telefonía disponible al público y de banda ancha (antes ANEXOS II y III) Se contemplan cuatro soportes físicos diferentes que sirvan para telefonía y banda ancha, como son cable de pares, trenzados, cable coaxial y fibra óptica, incluyendo como novedad los dos últimos. La instalación de cada una de estas estructuras queda supeditada a la existencia de operadores que hayan realizado previamente la instalación de cada una de las redes (sobre todo para el caso de cable coaxial y fibra óptica) en el entorno del edificio. Se favorece en todo caso la instalación de fibra óptica. Sólo se deberán incluir como BAT, Base de Acceso Terminal a usuario final, las relativas al cableado de pares trenzados en cuyo caso se tratarán de conectores RJ-45 hembra, y en las de cableado de cable coaxial en las que se utilizarán terminales tipo F de toma final con carga de cierre. Reglamento I.C.T,

17 Cambios en la ICT-2 Dimensionamiento mínimo de red interior de usuario

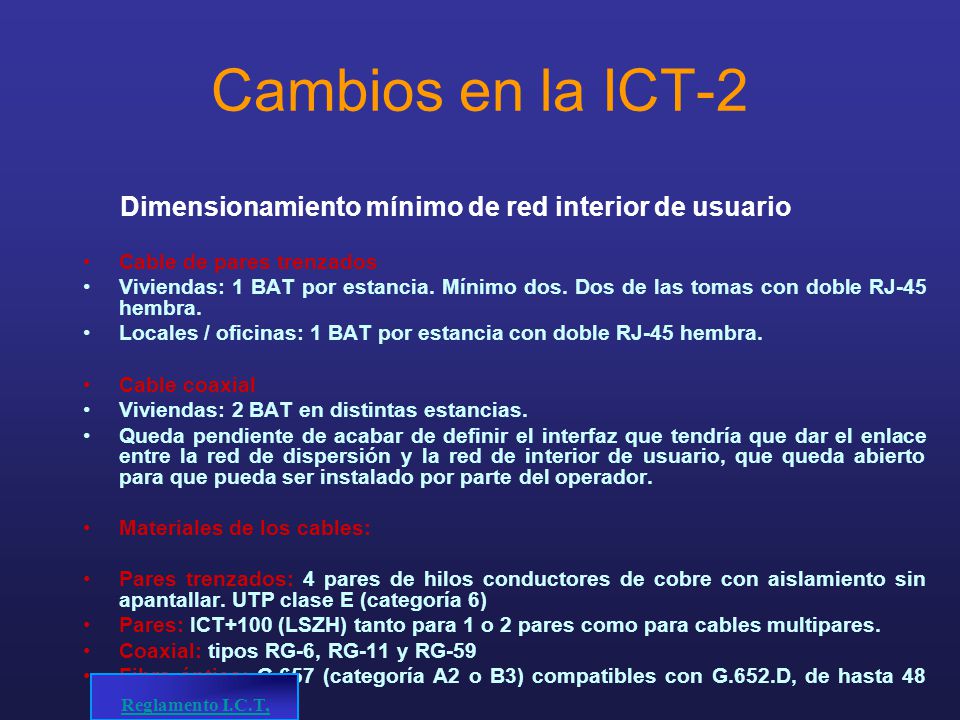

Cable de pares trenzados Viviendas: 1 BAT por estancia. Mínimo dos. Dos de las tomas con doble RJ-45 hembra. Locales / oficinas: 1 BAT por estancia con doble RJ-45 hembra. Cable coaxial Viviendas: 2 BAT en distintas estancias. Queda pendiente de acabar de definir el interfaz que tendría que dar el enlace entre la red de dispersión y la red de interior de usuario, que queda abierto para que pueda ser instalado por parte del operador. Materiales de los cables: Pares trenzados: 4 pares de hilos conductores de cobre con aislamiento sin apantallar. UTP clase E (categoría 6) Pares: ICT+100 (LSZH) tanto para 1 o 2 pares como para cables multipares. Coaxial: tipos RG-6, RG-11 y RG-59 Fibra óptica: G.657 (categoría A2 o B3) compatibles con G.652.D, de hasta 48 fibras. Reglamento I.C.T,

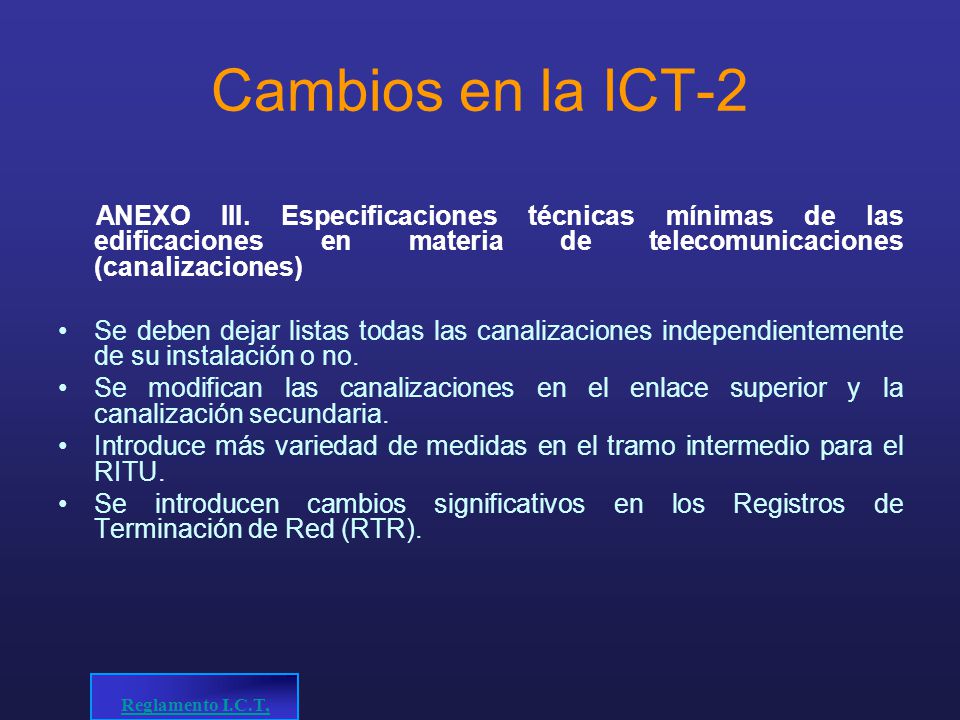

18 Cambios en la ICT-2 ANEXO III. Especificaciones técnicas mínimas de las edificaciones en materia de telecomunicaciones (canalizaciones) Se deben dejar listas todas las canalizaciones independientemente de su instalación o no. Se modifican las canalizaciones en el enlace superior y la canalización secundaria. Introduce más variedad de medidas en el tramo intermedio para el RITU. Se introducen cambios significativos en los Registros de Terminación de Red (RTR). Reglamento I.C.T,

19 Cambios en la ICT-2 ANEXO IV. Relativo a informes técnicos
Se trata de un anexo totalmente recomendatorio y sin obligatoriedad de cumplimiento. Recomienda utilizar formatos oficiales de informes técnicos en tres actuaciones específicas, tales como: – Informe técnico relativo a la inspección técnica del edificio cada 10 años y en la que no obliga a una revisión de la ICT. – Informe técnico relativo a la revisión de la ICT para manteniendo. – Informe técnico relativo al análisis de la actuación sobre la ICT. Reglamento I.C.T,

20 Cambios en la ICT-2 ANEXO V. Hogar digital

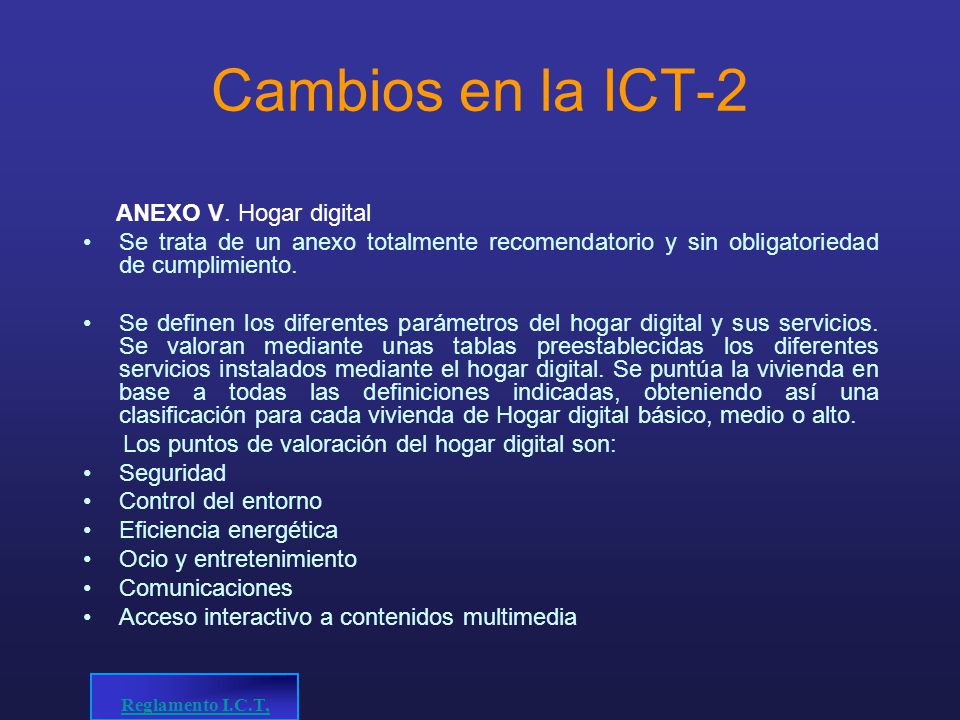

Se trata de un anexo totalmente recomendatorio y sin obligatoriedad de cumplimiento. Se definen los diferentes parámetros del hogar digital y sus servicios. Se valoran mediante unas tablas preestablecidas los diferentes servicios instalados mediante el hogar digital. Se puntúa la vivienda en base a todas las definiciones indicadas, obteniendo así una clasificación para cada vivienda de Hogar digital básico, medio o alto. Los puntos de valoración del hogar digital son: Seguridad Control del entorno Eficiencia energética Ocio y entretenimiento Comunicaciones Acceso interactivo a contenidos multimedia Reglamento I.C.T,

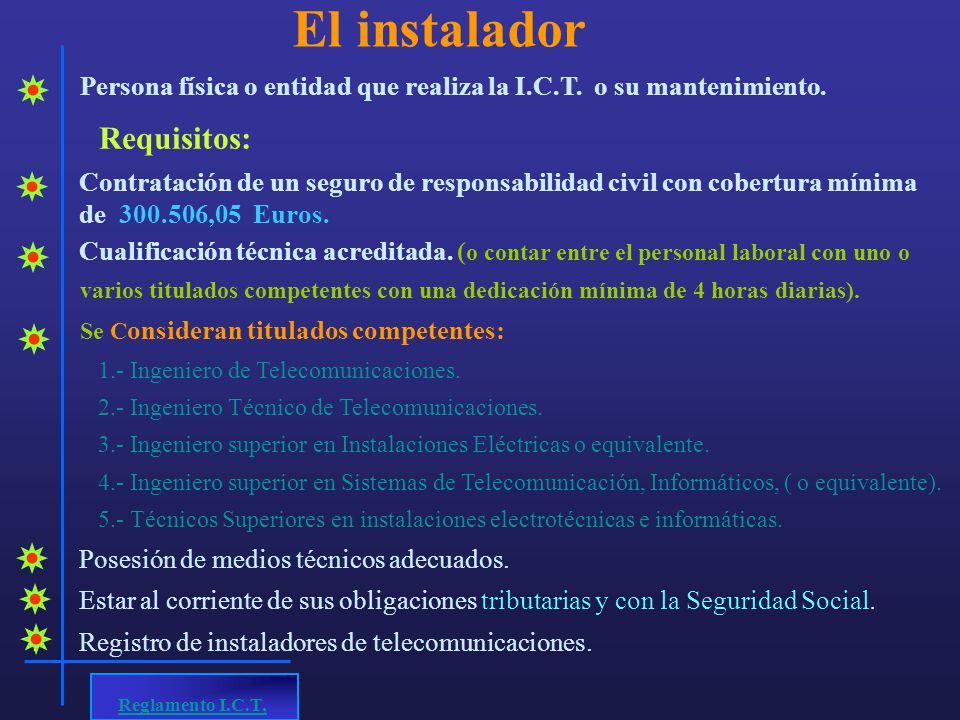

21 El instalador Persona física o entidad que realiza la I.C.T. o su mantenimiento. Requisitos: Contratación de un seguro de responsabilidad civil con cobertura mínima de ,05 Euros. Cualificación técnica acreditada. (o contar entre el personal laboral con uno o varios titulados competentes con una dedicación mínima de 4 horas diarias). Se Consideran titulados competentes: 1.- Ingeniero de Telecomunicaciones. 2.- Ingeniero Técnico de Telecomunicaciones. 3.- Ingeniero superior en Instalaciones Eléctricas o equivalente. 4.- Ingeniero superior en Sistemas de Telecomunicación, Informáticos, ( o equivalente). 5.- Técnicos Superiores en instalaciones electrotécnicas e informáticas. Posesión de medios técnicos adecuados. Estar al corriente de sus obligaciones tributarias y con la Seguridad Social. Registro de instaladores de telecomunicaciones. Reglamento I.C.T, 21

22 Red interior de un edificio

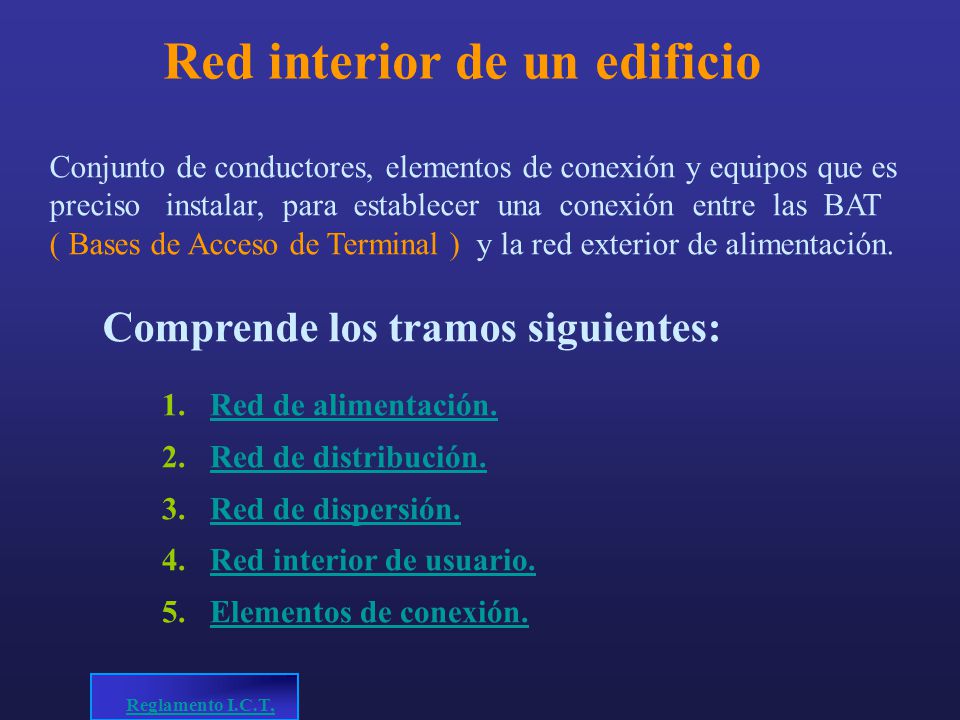

Conjunto de conductores, elementos de conexión y equipos que es preciso instalar, para establecer una conexión entre las BAT ( Bases de Acceso de Terminal ) y la red exterior de alimentación. Comprende los tramos siguientes: Red de alimentación. Red de distribución. Red de dispersión. Red interior de usuario. Elementos de conexión. Reglamento I.C.T, 22

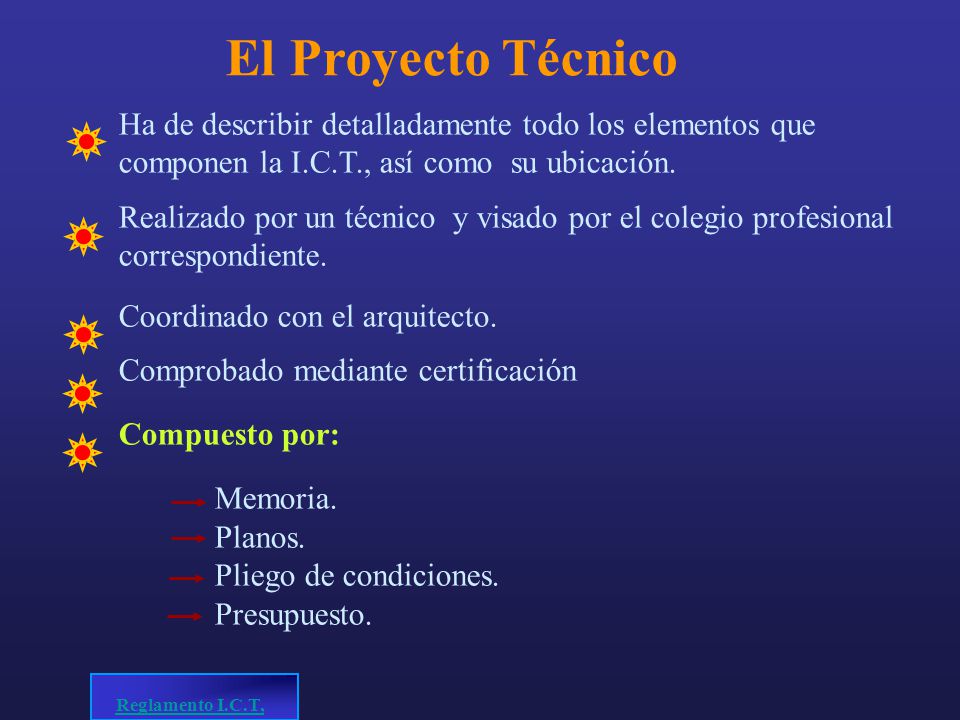

23 El Proyecto Técnico Ha de describir detalladamente todo los elementos que componen la I.C.T., así como su ubicación. Realizado por un técnico y visado por el colegio profesional correspondiente. Coordinado con el arquitecto. Comprobado mediante certificación Compuesto por: Memoria. Planos. Pliego de condiciones. Presupuesto. Reglamento I.C.T, 23

24 Resumen de la documentación exigida en una ICT
Diagrama del Procedimiento de realización de una ICT. PROYECTO TECNICO OPERADORES s VERIFICACION ENAC EJECUCION PROYECTO RESPONSABLE: DIRECTOR DE OBRA REMITC ACTA DE REPLANTEO FIRMADA POR: DIR. DE OBRA Y LA PROPIEDAD CAMBIO SUSTANCIAL: MODIFICACION DE P.T. CAMBIO MENOR: ANEXO AL P.T CERTIFICADO DE FIN DE OBRA RESPONSABLE: DIRECTOR DE OBRA ENAC: ENTIDAD NACIONAL DE ACREDITACION P.T.: PROYECTO TECNICO REMITC: REGISTRO ELECTRONICO DEL MINISTERIO DE INDUSTRIA, TURISMO Y COMERCIO BOLETINDE INSTALACION RESPONSABLE: EMPRESA INSTALADORA PROPIEDAD JUNTO CON EL BOLETIN Y EL CERTIFICADO LA PROPIEDAD RECIBE EL MANUAL DE USUARIO Reglamento I.C.T,

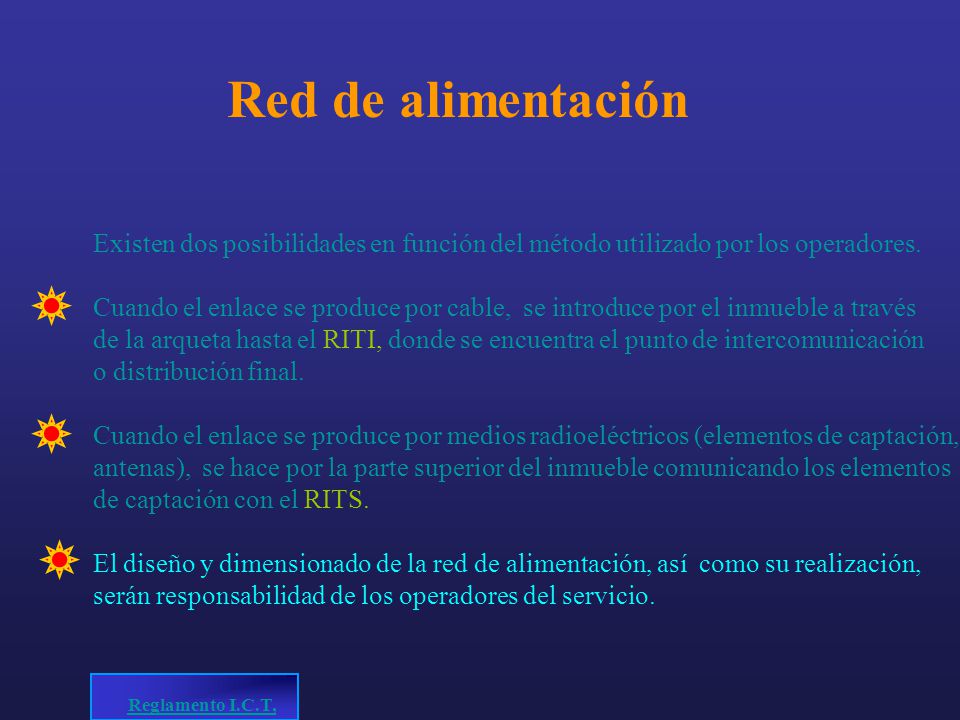

25 Red de alimentación Existen dos posibilidades en función del método utilizado por los operadores. Cuando el enlace se produce por cable, se introduce por el inmueble a través de la arqueta hasta el RITI, donde se encuentra el punto de intercomunicación o distribución final. Cuando el enlace se produce por medios radioeléctricos (elementos de captación, antenas), se hace por la parte superior del inmueble comunicando los elementos de captación con el RITS. El diseño y dimensionado de la red de alimentación, así como su realización, serán responsabilidad de los operadores del servicio. Reglamento I.C.T, 25

26 Red de distribución Es la parte de la red formada por los cables , de pares, fibra , coaxiales y demás elementos que prolongan la red de alimentación para poder dar servicio a cada posible usuario. Comienza en el registro principal situado en algunos de los recintos de la ICT del inmueble, y a través de las canalizaciones principal, secundaria e interior de usuario, llega hasta los registros de toma, donde irán las tomas de usuario. Su diseño y realización será responsabilidad de la propiedad de la edificación. Reglamento I.C.T, 26

27 Red de dispersión Es la parte de la red, formada por el conjunto de pares individuales (cables de acometida interior de pares, fibra o coaxiales) y demás elementos, que unen la red de distribución con cada domicilio de usuario, local o estancia común. Parte de los puntos de distribución, situados en los registros secundarios (en ocasiones en el registro principal) y, a través de la canalización secundaria (en ocasiones a través de la principal y de la secundaria), enlaza con la red de usuario en los puntos de acceso a usuario situados en los registros de terminación de red de cada vivienda, local o estancia común. Reglamento I.C.T, 27

28 Red interior de usuario
Es la parte de la red formada por los cables de pares, fibra o coaxiales demás elementos que transcurren por el interior de cada domicilio de usuario para el servicio de telefonía y de banda ancha. Da continuidad a la red de dispersión de la ICT la configuración de la red de usuario sera en estrella finalizando en la bases de acceso terminal y registros de toma. Su diseño y realización será responsabilidad del propietario de la edificación. Características en las tomas Reglamento I.C.T, 28

29 Instalación interior usuario
RTV Instalación interior usuario Viviendas 1 Toma por estancia con un mínimo de 2 Locales Distribución definida Distribución no definida Conjunto de viviendas + locales 1 PAU por LOCAL Registro secundario elemento para servicio Nº PAUs = Nº Viviendas planta tipo Edificio de locales y oficinas 1 PAU por cada 100 m2 Estancias comunes 1 por estancia que requiera permanencia de personas

30 Características técnicas
Sistema de captación RTV Características técnicas Antenas y herrajes resistentes a la corrosión Resistencia al viento: < 20 m del suelo: 120 Km/h > 20 m del suelo: 150 Km/h Conectado a tierra cable ≥ de 25 mm2 Altura máxima de mástil: 6m; > 6m  torreta Antena parabólica no es obligatoria su instalación Obligatorio el elemento de inserción de 2 FI

31 Banda de frecuencias (MHz)
Radiodifusión sonora terrenal Tipo de señal Entorno Banda de frecuencias (MHz) Intensidad de campo dB(m V/m) Analógica monofónica Rural 48 Urbano 60 Gran ciudad 70 Analógica estereofónica 54 66 74 Digital 58 Televisión terrenal Tipo de señal Banda de frecuencias Intensidad de campo Digital MHz log f(MHz) dB(m V/m) Reglamento I.C.T, 31

32 DIMENSIONES DE LOS REGISTROS DE PASO
Largo x ancho x alto Nº entradas en cada lateral Diámetro mínimo del tubo (mm) Tipo A Tipo B Tipo C 360 x 360 x 120 100 x 100 x 40 100 x 160 x 40 6 3 40 25 32

33 Topología de la I.C.T. Los esquemas que veremos a continuación , obedecen a La necesidad de establecer de manera clara los diferentes elementos que conforman la I.C.T. del inmueble y que permiten soportar los distintos servicios de telecomunicaciones. Reglamento I.C.T, 33

34 Esquema general de instalación
RTV

35 Punto de terminación de red
Antena (RF) Can. enlace RITS Red interior Registro terminación de red Red de dispersión Registros secundarios PAU Canalización secundaria Punto acceso usuario c A B Registro de toma Red de Alimentación Tipos de registros Tipos de registros Can. Externa Can. principal Red de distribución Can. enlace Arqueta RITI PTR Punto de terminación de red Zona privada Zona Exterior Zona común 35

36 Dispondrá de una derivación con su cuadro de protección
Canalización de enlace para entrada superior Dispondrá de una derivación de 2 x 6 + T y tubo de 32 mm con su cuadro de protección Antenas Registro de enlace Registro de enlace RITS Dos tomas de corriente o base de enchufe. Canalización principal 2 tubos de 40 mm. Si es canal – mm2 con 2 compartimentos Colocación y medida de registros en RITS, Igual que en caso inferior (RITI) (Mínimo 360 x 360 x 120 mm) 36

37 Canalización de enlace - entrada inferior
Principal tubos 50 mm Exterior del inmueble Interior del inmueble Canal. enlace Tubos de 40 o 63 mm Canal. externa Tubos de 63 mm Registro de enlace Punto de entrada lateral Registro de enlace pared RITI Arqueta Dos tomas de corriente o base de enchufe. PARES TBA RTV FIBRA RESERVA Dispondrá de una derivación de 2 x 6 + T y tubo de 32 mm Con cuadro de protección y pica de Tierra resistencia eléctrica menor de 10ῼ 37

38 Diagrama de bloques: 1 vertical
Canalización Secundaria RITS Pasamuro cables Sistema Captación Registro Secundario PAU Canalización Principal Registro de paso Registro Distribución Registro de toma Registro Principal RITI Canalización de enlace Registro de enlace Canalización exterior

39 RITS RITI Canalización secundaria Canalización secundaria

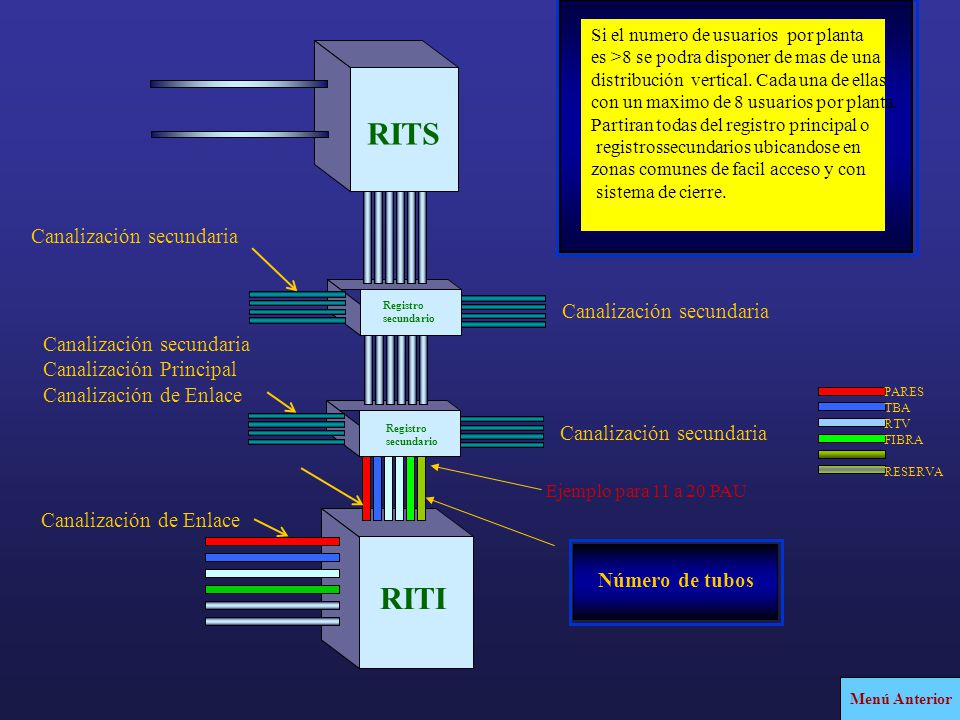

Si el numero de usuarios por planta es >8 se podra disponer de mas de una distribución vertical. Cada una de ellas con un maximo de 8 usuarios por planta. Partiran todas del registro principal o registrossecundarios ubicandose en zonas comunes de facil acceso y con sistema de cierre. Si o numero de usuarios por planta e > 8 disporáse de máis dunha distribución vertical. Cada unha cun máximo de 8 usuarios por planta. Partirán todas do rexistro principal. Os rexistros secundarios ubicaránse en zonas comunitarias de fácil acceso e con sistema de cierre RITS RITS Canalización secundaria Registro secundario Canalización secundaria Canalización secundaria Canalización Principal Canalización de Enlace PARES TBA RTV FIBRA RESERVA Registro secundario Canalización secundaria Ejemplo para 11 a 20 PAU Canalización de Enlace Número de tubos RITI Menú Anterior 39

40 Esquema general de canalizaciones

41 Diagrama de bloques: varias verticales
Pasamuro cables Sistema Captación RITS Registro Secundario Canalización Principal 15 m 3 3 3 Canalización Secundaria 30cm 3 3 3 Canalización de enlace Max. 30m Max. 30m RITI 1 2 2 1 Max. 30m Max. 30m Canalización Principal Registro Principal Canalización exterior

42 RITS RITS RITI RITI Máximo 8 usuarios Máximo 8 usuarios
Registro secundario Registro secundario Máximo 8 usuarios Máximo 8 usuarios Registro secundario Registro secundario RITI RITI Se garantiza la continuidad de los servicios a todo el inmueble en conjunto desde la vertical que une el RITI y el RITS, a excepción de los casos siguientes. 42

43 Esquema canalizaciones: Varias verticales

44 Esquema de canalizaciones: varios bloques

45 Caso de varias escaleras en bloques de viviendas con ICT común
cuyas características constructivas, (distintas alturas en las escaleras, cubiertas inclinadas de teja, existencia de duplex, azoteas privadas....) En estos casos las canalizaciones principales donde este ubicado el RITS terminará en el registro secundario de la última planta. RITS Registro secundario Registro secundario Registro secundario Registro secundario RITI RITI 45

46 Recinto de instalaciones de telecomunicaciones superior RITS 9 Azotea
1 – Registro de enlace 2 – Registro principal 3 – Registro secundario 4 – Registro secundario de cambio de dirección 5 – Registro principal (máximo 30 m.) 6 – Canalización principal 7 – Canalización secundaria 8 – Canalización de enlace 9 – RITS 6 7 7 3 3 7 6 6 Planta 3 7 7 7 3 3 6 6 Planta 2 7 7 7 3 3 Canalización externa 6 6 Planta 1 Arqueta de entrada 8 8 1 4 2 1 6 46

47 Canalización principal: ejemplo de 20 viv.

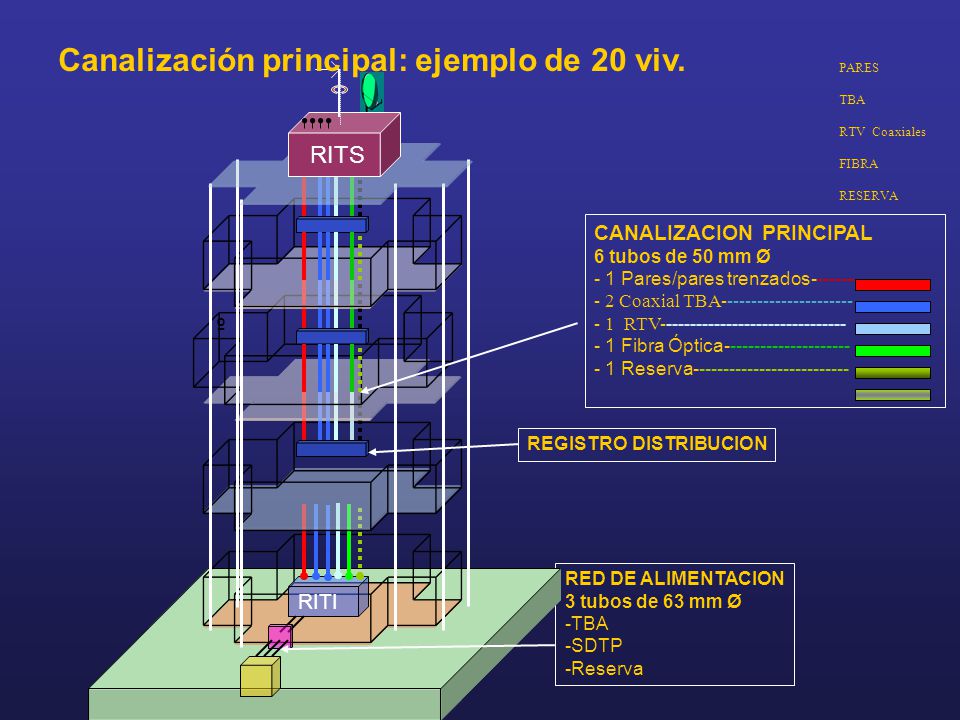

PARES TBA RTV Coaxiales FIBRA RESERVA RITS CANALIZACION PRINCIPAL 6 tubos de 50 mm Ø 1 Pares/pares trenzados 2 Coaxial TBA - 1 RTV 1 Fibra Óptica 1 Reserva REGISTRO DISTRIBUCION RED DE ALIMENTACION 3 tubos de 63 mm Ø -TBA -SDTP -Reserva RITI

48 Cálculo de previsión de demanda Ejemplo
 Edificio de viviendas de: – 6 plantas – 4 viviendas / planta – 2 bajos comerciales (sin distribución definida) de 100m2 Cifra de demanda: -Viviendas: 1 acometida / vivienda 1 acometida / vivienda x 2 fibras / acometida x 4 viviendas / planta x 6 plantas = 48 fibras -Bajos: 1 acometida por cada 33m2 o fracción 1 acometida / 33m2 x 100m2 = 3,125 acometidas → 4 acometidas / local; 2 locales x 4 acometidas / local x 2 fibras / acometida = 16 fibras -Fibras a instalar = 1,2 x ( ) = 76,8 → 77 fibras -Cables multifibra: Si se utiliza cable de 12 fibras: 77 / 12 = 6,41 cables → 7 cables → 84 fibras reales Si se utiliza cable de 24 fibras: 77 / 24 = 3,2 cables → 4 cables → 96 fibras reales Si se utiliza cable de 48 fibras: 77 / 48 = 1,6 cables → 2 cables → 96 fibras reales

49 Caracterización de los elementos

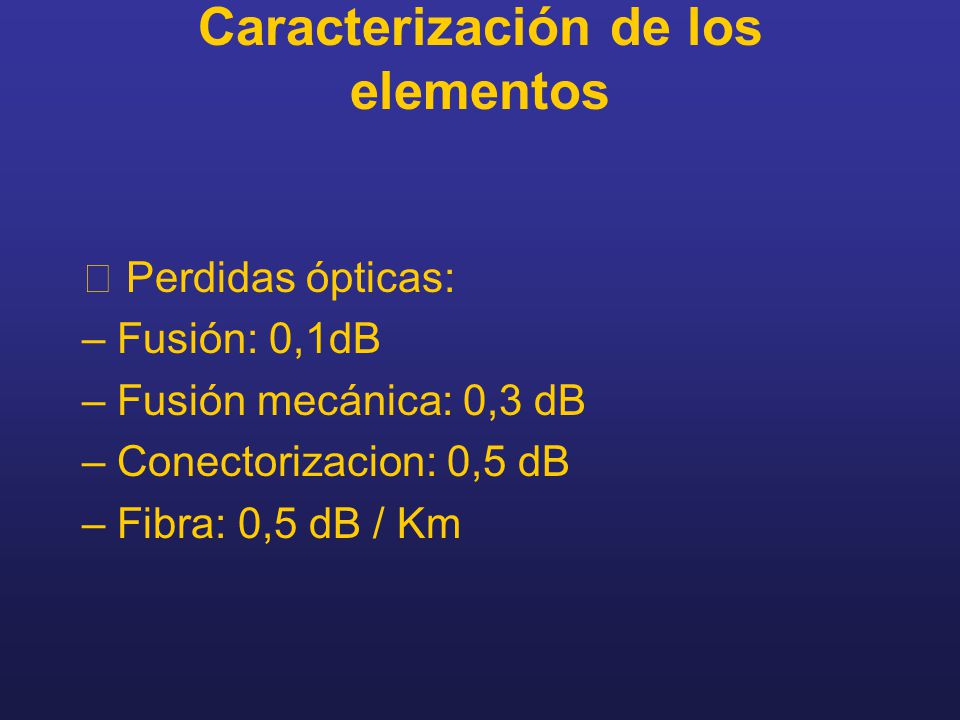

 Perdidas ópticas: – Fusión: 0,1dB – Fusión mecánica: 0,3 dB – Conectorizacion: 0,5 dB – Fibra: 0,5 dB / Km

50 Cálculo de redes y protocolo de pruebas
Fusiones: 3 Conexiones: 2 Perdidas = (3x0,1dB) + (2x0,5dB) = 1,3dB Usuario Operador

51 Cálculo específico en proyecto ICT

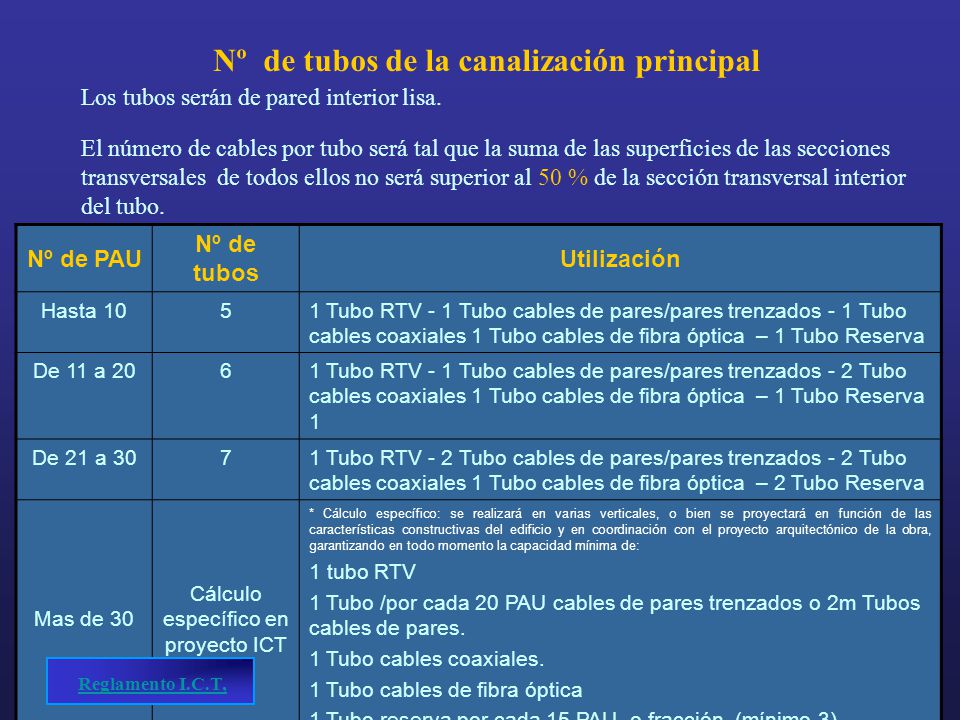

Nº de tubos de la canalización principal Los tubos serán de pared interior lisa. El número de cables por tubo será tal que la suma de las superficies de las secciones transversales de todos ellos no será superior al 50 % de la sección transversal interior del tubo. Nº de PAU Nº de tubos Utilización Hasta 10 5 1 Tubo RTV - 1 Tubo cables de pares/pares trenzados - 1 Tubo cables coaxiales 1 Tubo cables de fibra óptica – 1 Tubo Reserva De 11 a 20 6 1 Tubo RTV - 1 Tubo cables de pares/pares trenzados - 2 Tubo cables coaxiales 1 Tubo cables de fibra óptica – 1 Tubo Reserva 1 De 21 a 30 7 1 Tubo RTV - 2 Tubo cables de pares/pares trenzados - 2 Tubo cables coaxiales 1 Tubo cables de fibra óptica – 2 Tubo Reserva Mas de 30 Cálculo específico en proyecto ICT * Cálculo específico: se realizará en varias verticales, o bien se proyectará en función de las características constructivas del edificio y en coordinación con el proyecto arquitectónico de la obra, garantizando en todo momento la capacidad mínima de: 1 tubo RTV 1 Tubo /por cada 20 PAU cables de pares trenzados o 2m Tubos cables de pares. 1 Tubo cables coaxiales. 1 Tubo cables de fibra óptica 1 Tubo reserva por cada 15 PAU, o fracción (mínimo 3) Reglamento I.C.T, 51

52 Canalización secundaria

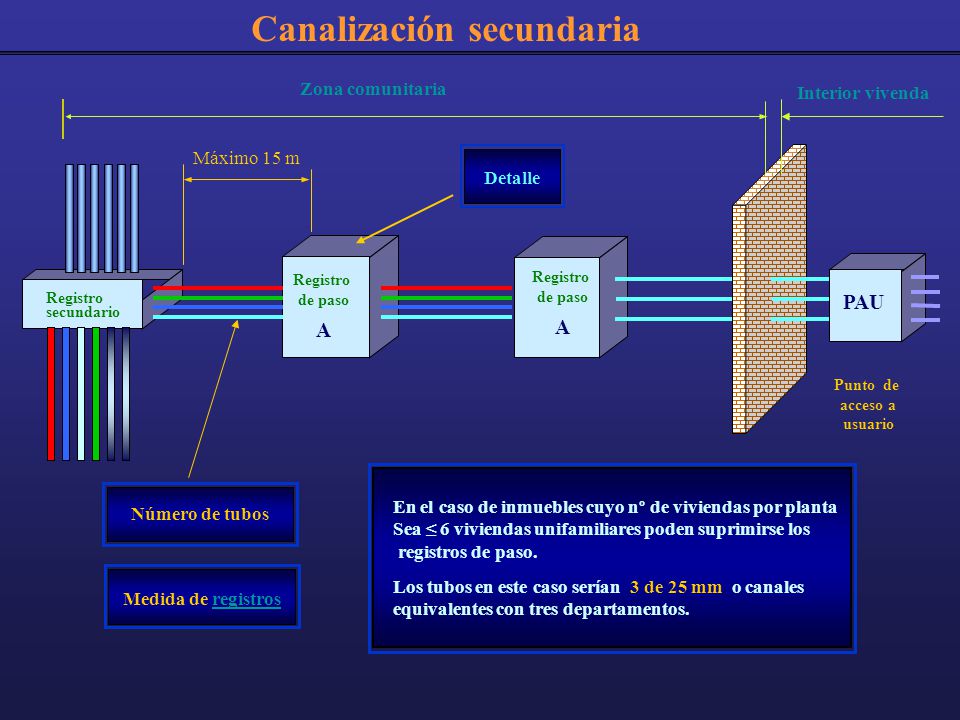

Zona comunitaria Interior vivenda Máximo 15 m Detalle Registro de paso A Registro de paso A Registro secundario PAU Punto de acceso a usuario En el caso de inmuebles cuyo nº de viviendas por planta Sea ≤ 6 viviendas unifamiliares poden suprimirse los registros de paso. Los tubos en este caso serían 3 de 25 mm o canales equivalentes con tres departamentos. Número de tubos Medida de registros 52

53 Canalización secundaria: esquema de planta

54 Redes, canalizaciones y registros Registro principal óptico
 Elemento donde acaba la red del operador.  Situado en el RITI.  Independientes si hay varios operadores.  Se recomienda emplear conectores SC/APC.  Se define un repartidor de conectores de entrada que hará las veces de panel de conexión o regleta de entrada.  Todos las fibras de la red de distribución se terminaran en conectores SC/APC agrupando adaptadores en un panel de conectores de salida, común para todos los operadores del servicio.  Se debe permitir la instalación de una cantidad de conectores de entrada (operador) que sea el doble de los de salida (propiedad).

55 Distribución con Fibra Óptica
Red de Dispersión / Canalización Secundaria Registro Secundario 450x450x150 PAU=20 o 4 PAU por planta y cinco Plantas maximo Registros de Terminación de Red (PAU) Red de Distribución Canalización Principal RITI
