UNIDAD 3 INSTALACIONES ELECTRICAS.

Presentación del tema: "UNIDAD 3 INSTALACIONES ELECTRICAS."— Transcripción de la presentación:

1 UNIDAD 3 INSTALACIONES ELECTRICAS

2 UNIDAD 3 INSTALACIONES ELECTRICAS DISTRIBUCION

3 Distribución de energía eléctrica Sistema de potencia

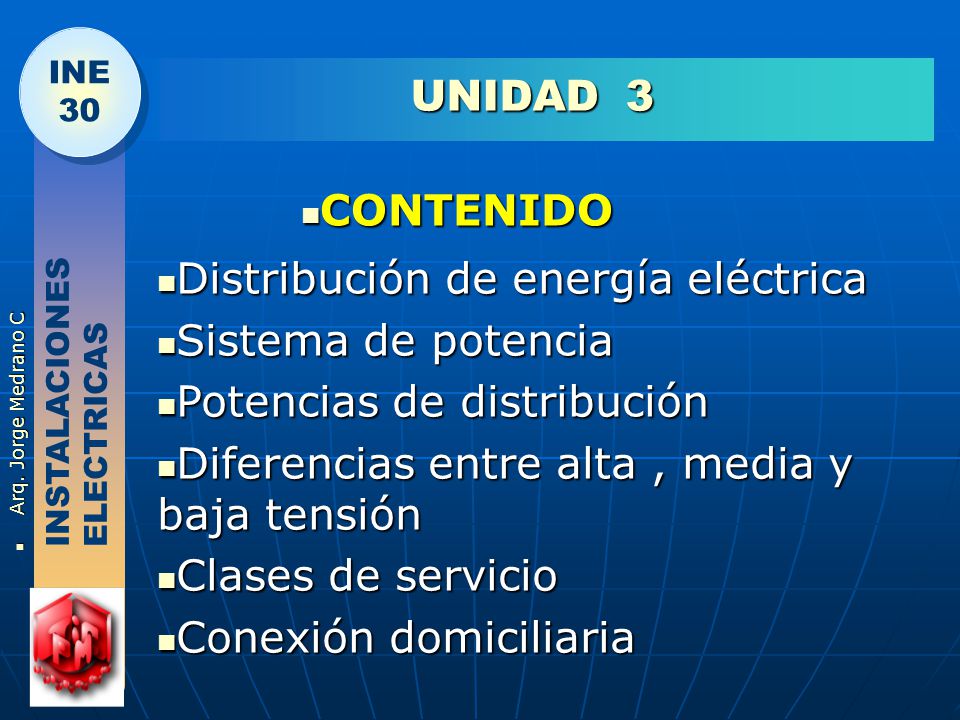

UNIDAD 3 CONTENIDO Distribución de energía eléctrica Sistema de potencia Potencias de distribución Diferencias entre alta , media y baja tensión Clases de servicio Conexión domiciliaria INSTALACIONES ELECTRICAS

4 Distribución de energía eléctrica
INSTALACIONES ELECTRICAS

5 La Electricidad, desde el Generador hasta su hogar
Para poder disfrutar de la electricidad en nuestro hogar, oficina o empresa ésta realiza un complejo recorrido desde los lugares donde se produce pasando por diferentes etapas hasta llegar finalmente a nuestras manos, en forma de luz, sonido, agua caliente o fría, etc. DISTRIBUCIÓN DE ENERGÍA ELECTRICA

6 La Electricidad, desde el Generador hasta su hogar
Todo este recorrido desde su generación hasta su entrega final, se realiza en lo que se denomina el sistema de potencia. DISTRIBUCIÓN DE ENERGÍA ELECTRICA

7 DISTRIBUCIÓN DE ENERGÍA ELECTRICA

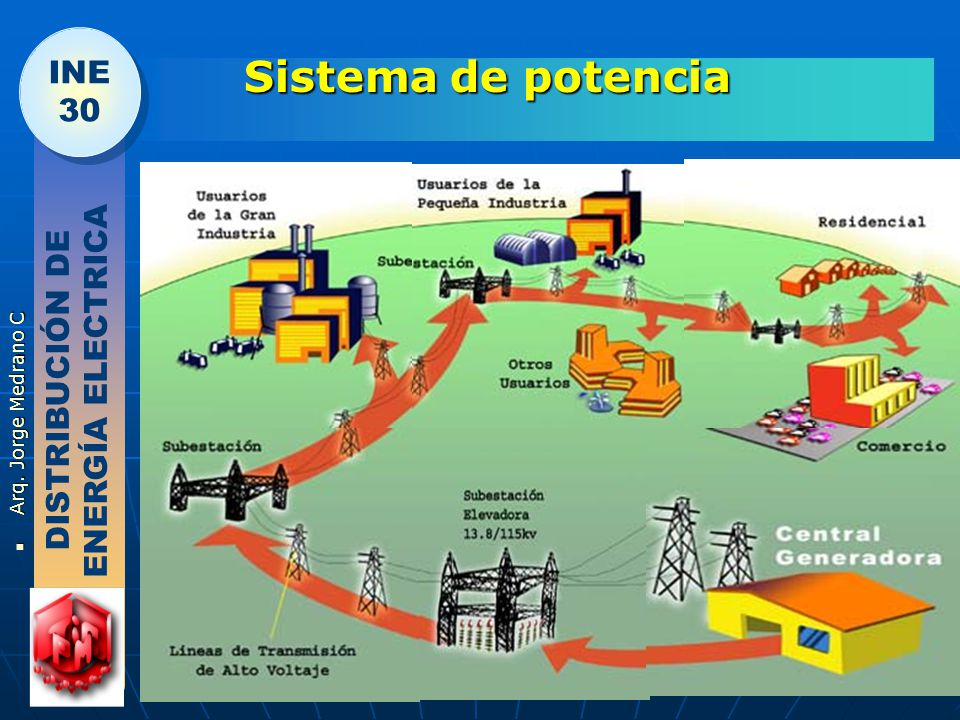

Sistema de potencia DISTRIBUCIÓN DE ENERGÍA ELECTRICA

8 DISTRIBUCIÓN DE ENERGÍA ELECTRICA

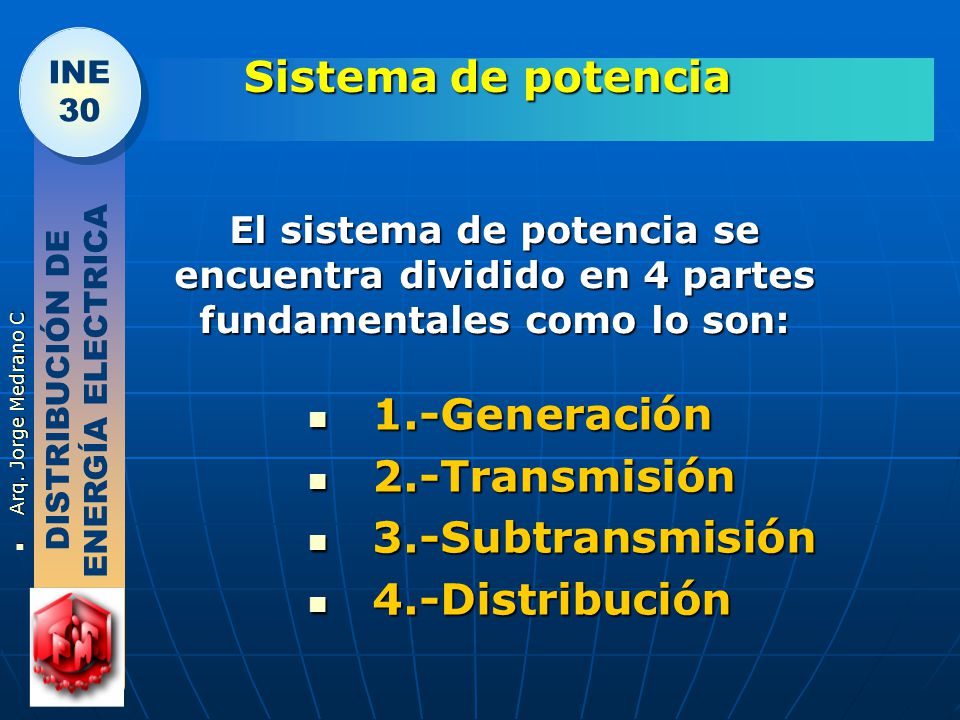

Sistema de potencia El sistema de potencia se encuentra dividido en 4 partes fundamentales como lo son: DISTRIBUCIÓN DE ENERGÍA ELECTRICA 1.-Generación 2.-Transmisión 3.-Subtransmisión 4.-Distribución

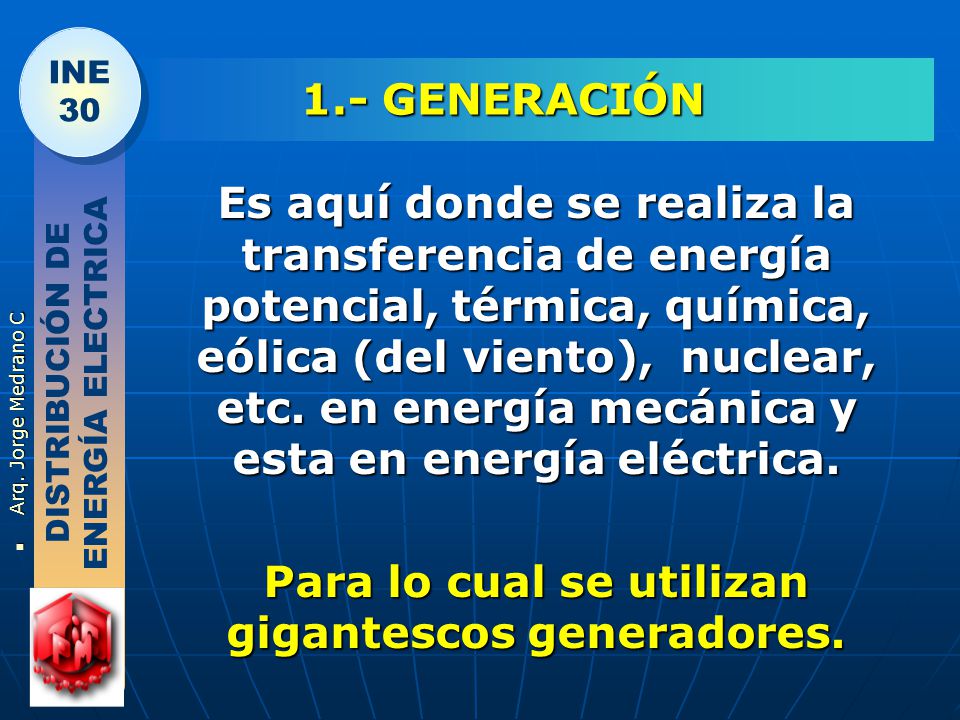

9 Para lo cual se utilizan gigantescos generadores.
1.- GENERACIÓN Es aquí donde se realiza la transferencia de energía potencial, térmica, química, eólica (del viento),  nuclear, etc. en energía mecánica y esta en energía eléctrica. Para lo cual se utilizan gigantescos generadores. DISTRIBUCIÓN DE ENERGÍA ELECTRICA

10 DISTRIBUCIÓN DE ENERGÍA ELECTRICA

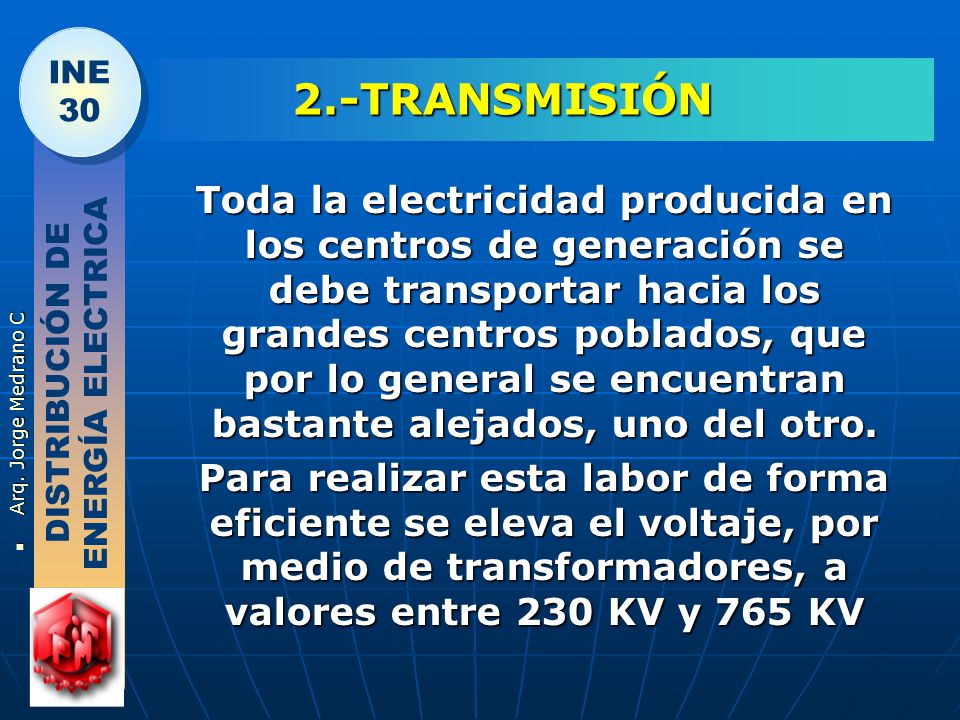

2.-TRANSMISIÓN Toda la electricidad producida en los centros de generación se debe transportar hacia los grandes centros poblados, que por lo general se encuentran bastante alejados, uno del otro. Para realizar esta labor de forma eficiente se eleva el voltaje, por medio de transformadores, a valores entre 230 KV y 765 KV DISTRIBUCIÓN DE ENERGÍA ELECTRICA

11 DISTRIBUCIÓN DE ENERGÍA ELECTRICA

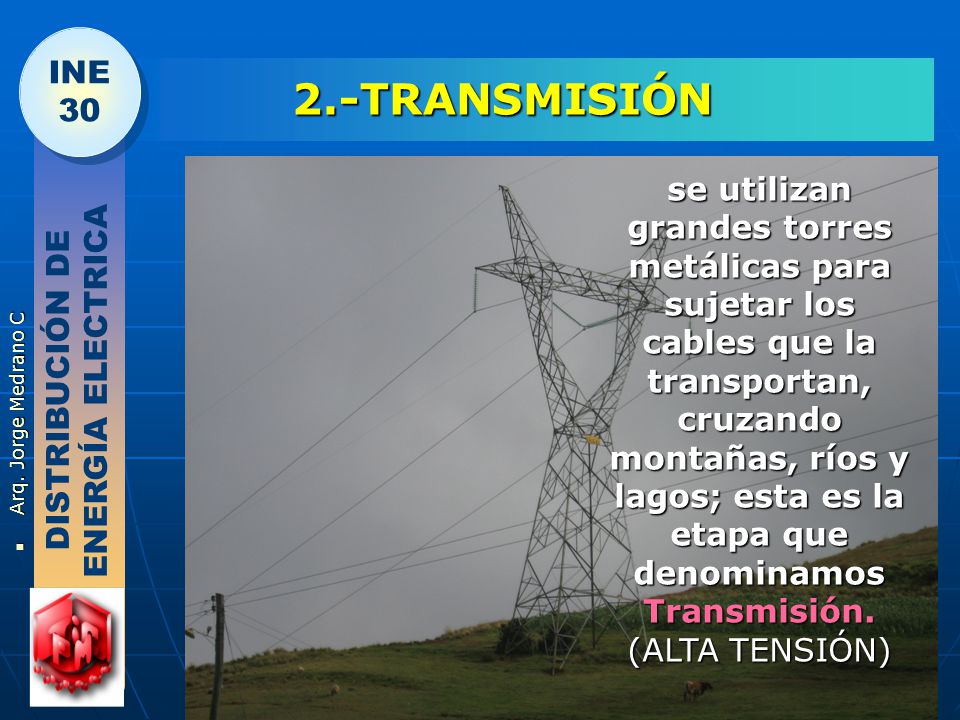

2.-TRANSMISIÓN se utilizan grandes torres metálicas para sujetar los cables que la transportan, cruzando montañas, ríos y lagos; esta es la etapa que denominamos Transmisión. (ALTA TENSIÓN) DISTRIBUCIÓN DE ENERGÍA ELECTRICA

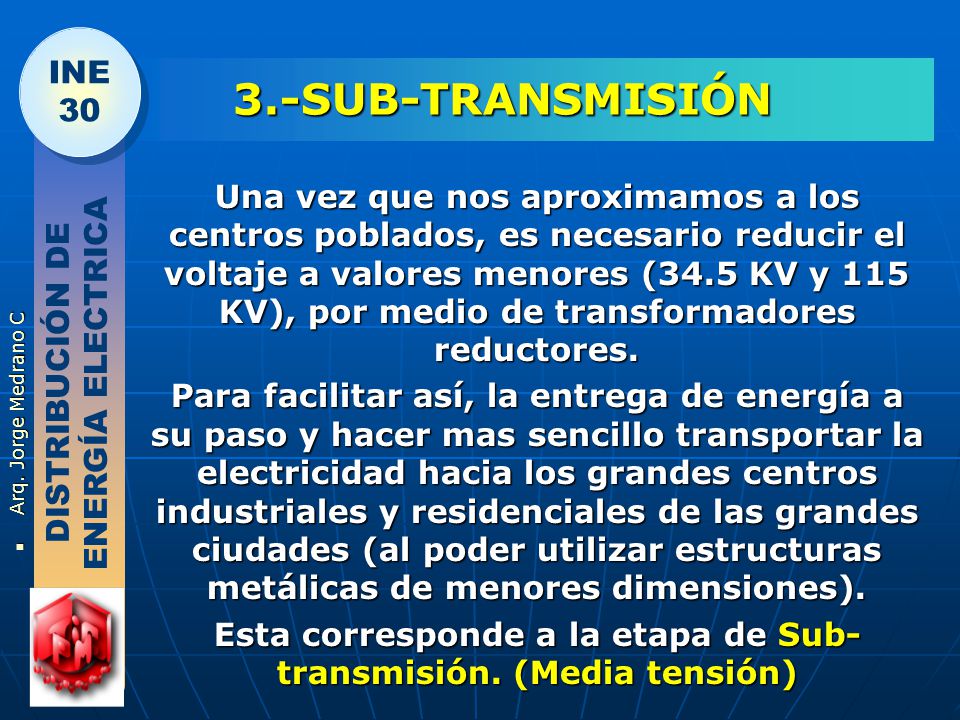

12 Esta corresponde a la etapa de Sub-transmisión. (Media tensión)
Una vez que nos aproximamos a los centros poblados, es necesario reducir el voltaje a valores menores (34.5 KV y 115 KV), por medio de transformadores reductores. Para facilitar así, la entrega de energía a su paso y hacer mas sencillo transportar la electricidad hacia los grandes centros industriales y residenciales de las grandes ciudades (al poder utilizar estructuras metálicas de menores dimensiones). Esta corresponde a la etapa de Sub-transmisión. (Media tensión) DISTRIBUCIÓN DE ENERGÍA ELECTRICA

13 DISTRIBUCIÓN DE ENERGÍA ELECTRICA

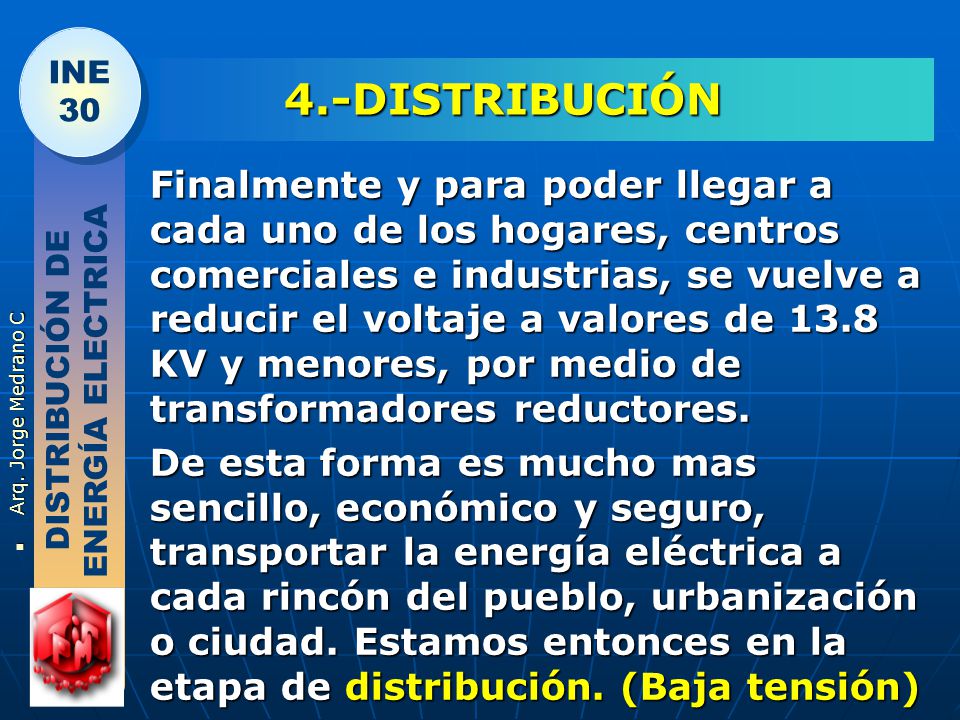

Finalmente y para poder llegar a cada uno de los hogares, centros comerciales e industrias, se vuelve a reducir el voltaje a valores de 13.8 KV y menores, por medio de transformadores reductores. De esta forma es mucho mas sencillo, económico y seguro, transportar la energía eléctrica a cada rincón del pueblo, urbanización o ciudad. Estamos entonces en la etapa de distribución. (Baja tensión) DISTRIBUCIÓN DE ENERGÍA ELECTRICA

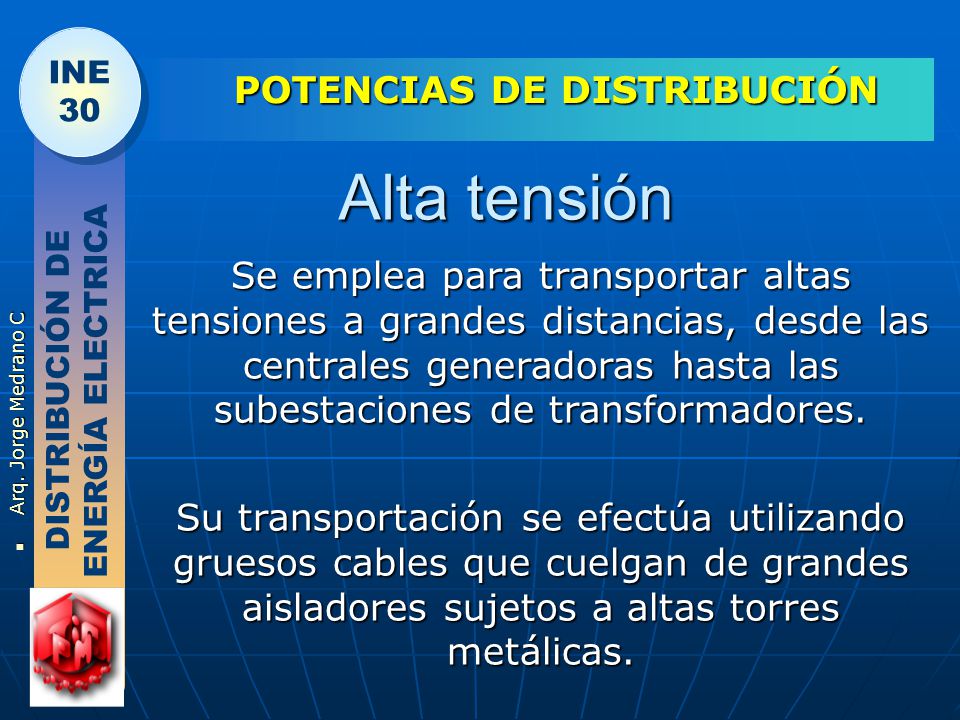

14 POTENCIAS DE DISTRIBUCIÓN
Alta tensión Se emplea para transportar altas tensiones a grandes distancias, desde las centrales generadoras hasta las subestaciones de transformadores. Su transportación se efectúa utilizando gruesos cables que cuelgan de grandes aisladores sujetos a altas torres metálicas. DISTRIBUCIÓN DE ENERGÍA ELECTRICA

15 Diferencias entre la alta, baja y media tensión
Alta tensión La energía de alta tensión llegan a Cochabamba desde la Planta Hidroeléctrica de Corani, con capacidades de 115 kV (kilovolt). Y 230 kV (kilovolt). DISTRIBUCIÓN DE ENERGIA ELECTRICA

16 Diferencias entre la alta, baja y media tensión

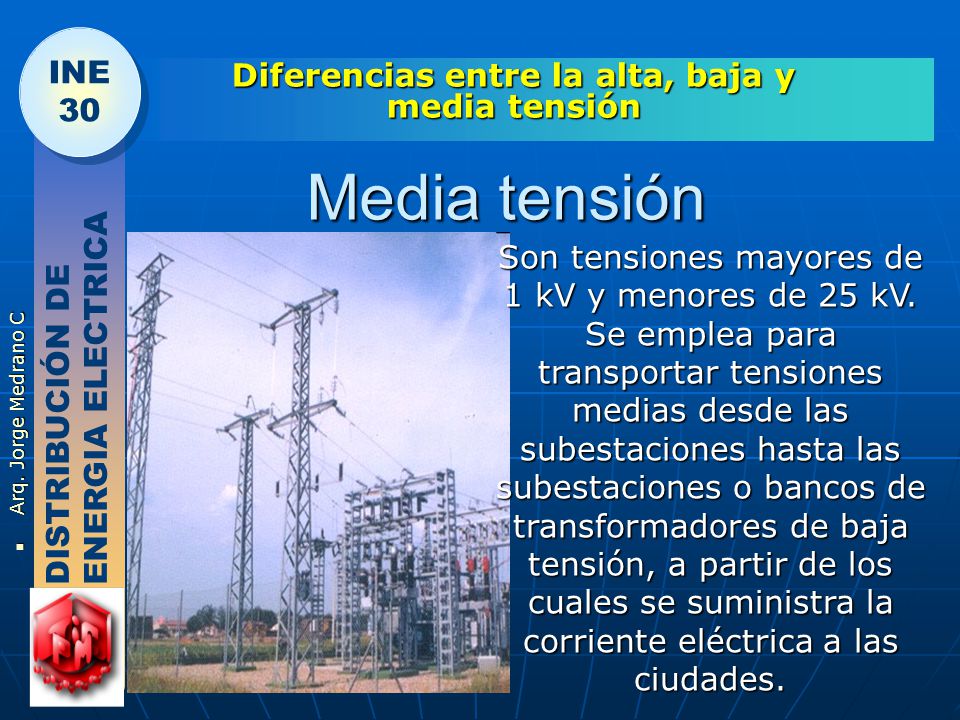

Son tensiones mayores de 1 kV y menores de 25 kV. Se emplea para transportar tensiones medias desde las subestaciones hasta las subestaciones o bancos de transformadores de baja tensión, a partir de los cuales se suministra la corriente eléctrica a las ciudades. DISTRIBUCIÓN DE ENERGIA ELECTRICA

17 Diferencias entre la alta, baja y media tensión
Los cables de media tensión pueden ir colgados en torres metálicas, soportados en postes de madera o cemento, o encontrarse Enterrados , como ocurre en algunas de las ciudades. DISTRIBUCIÓN DE ENERGIA ELECTRICA

18 Diferencias entre la alta, baja y media tensión

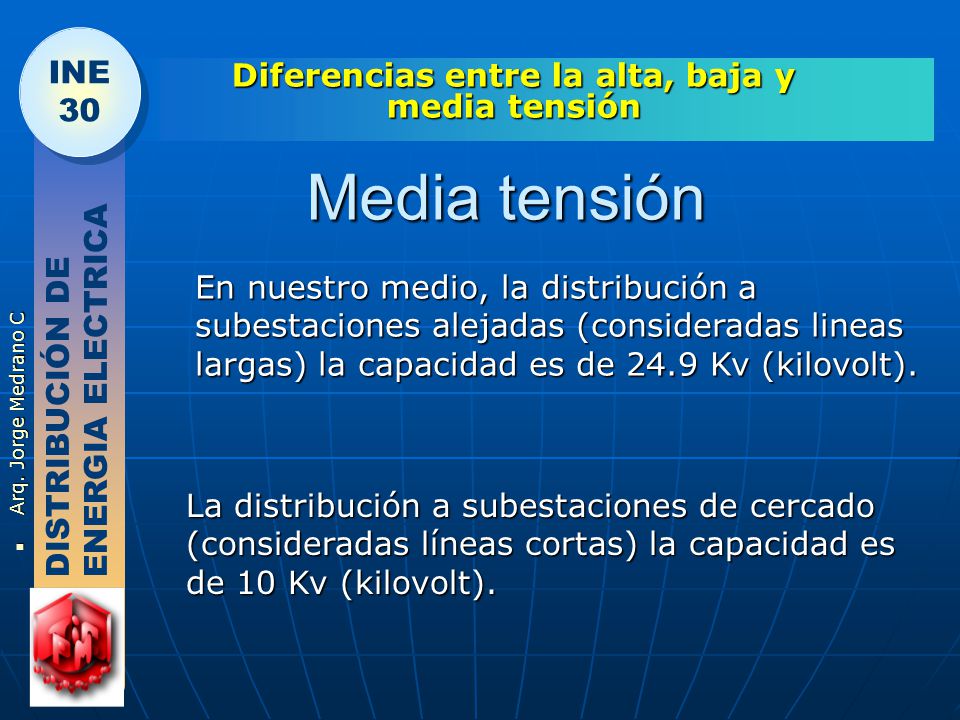

En nuestro medio, la distribución a subestaciones alejadas (consideradas lineas largas) la capacidad es de 24.9 Kv (kilovolt). DISTRIBUCIÓN DE ENERGIA ELECTRICA La distribución a subestaciones de cercado (consideradas líneas cortas) la capacidad es de 10 Kv (kilovolt).

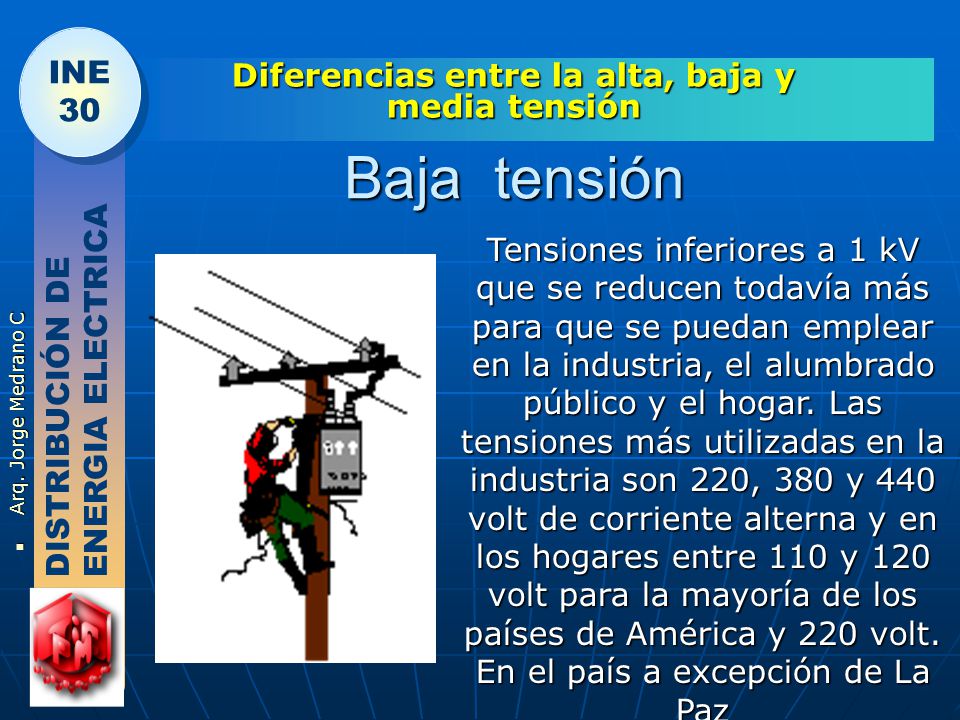

19 Diferencias entre la alta, baja y media tensión
Baja tensión Tensiones inferiores a 1 kV que se reducen todavía más para que se puedan emplear en la industria, el alumbrado público y el hogar. Las tensiones más utilizadas en la industria son 220, 380 y 440 volt de corriente alterna y en los hogares entre 110 y 120 volt para la mayoría de los países de América y 220 volt. En el país a excepción de La Paz DISTRIBUCIÓN DE ENERGIA ELECTRICA

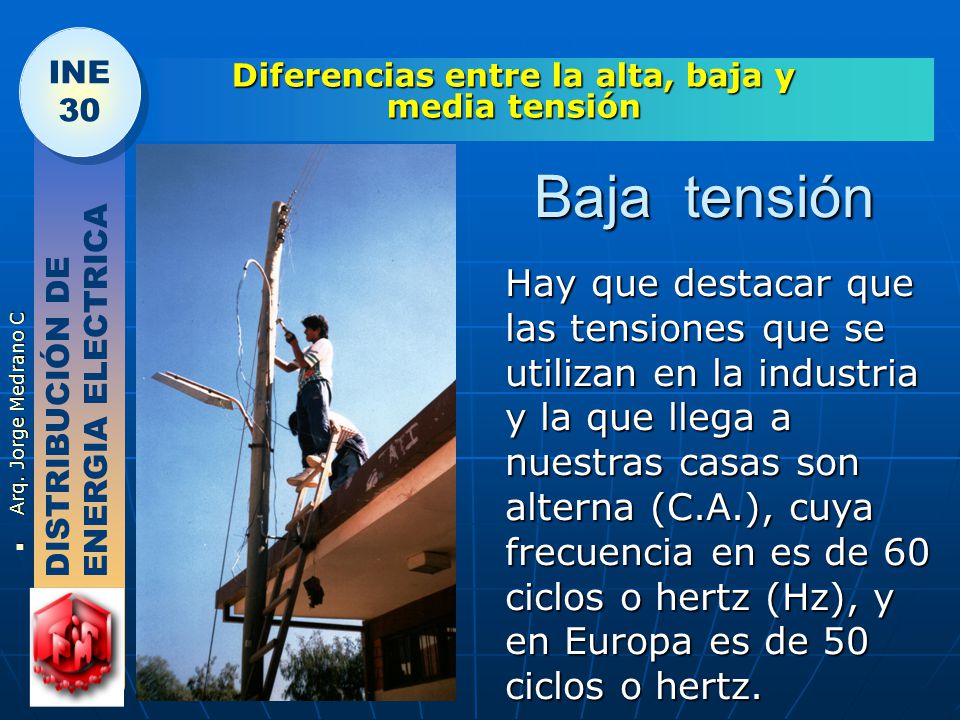

20 Diferencias entre la alta, baja y media tensión
Baja tensión Hay que destacar que las tensiones que se utilizan en la industria y la que llega a nuestras casas son alterna (C.A.), cuya frecuencia en es de 60 ciclos o hertz (Hz), y en Europa es de 50 ciclos o hertz. DISTRIBUCIÓN DE ENERGIA ELECTRICA

21 CLASES DE SERVICIO SERVICIO MONOFASICO FASE L 1 220 V DISTRIBUCIÓN DE ENERGIA ELECTRICA NEUTRO N Sistema monofásico, con dos conductores ( Fase y Neutro) tipo Estrella Para carga total instalada hasta 10 KVA Provincias y lugares alejados

22 CLASES DE SERVICIO SERVICIO MONOFASICO FASE L 1 220 V 220 V DISTRIBUCIÓN DE ENERGIA ELECTRICA FASE L 2 220 V FASE L 3 Sistema monofásico, con tres conductores (3 fases) Transf. tipo Delta Para carga total instalada hasta 10 KVA Cercado – casco viejo de la ciudad

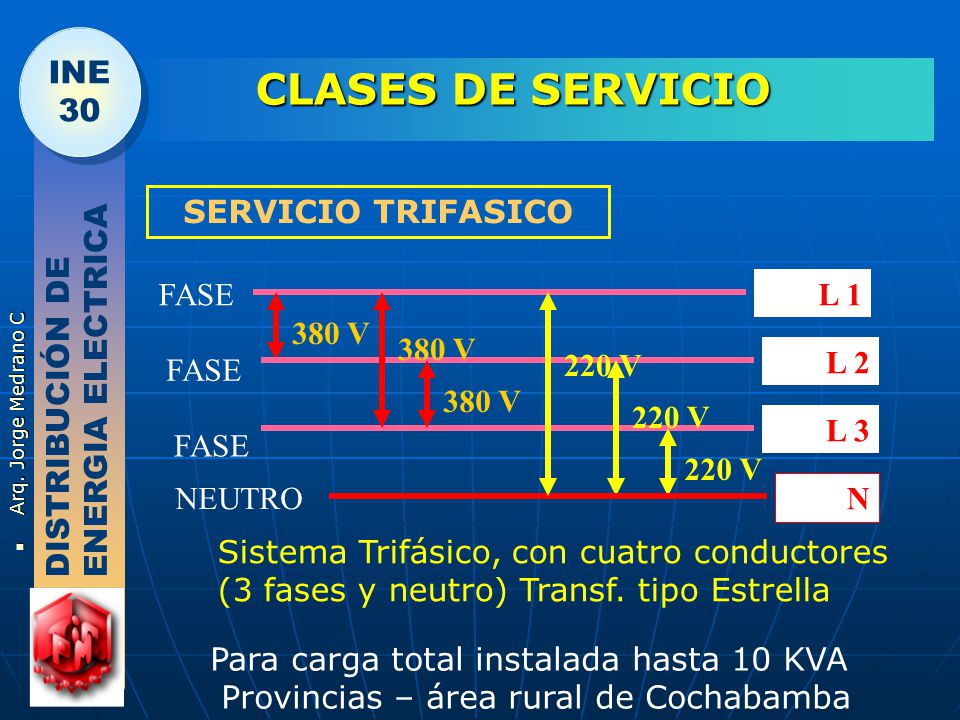

23 CLASES DE SERVICIO SERVICIO TRIFASICO FASE L 1 380 V 380 V 220 V
DISTRIBUCIÓN DE ENERGIA ELECTRICA L 2 FASE 380 V 220 V L 3 FASE 220 V NEUTRO N Sistema Trifásico, con cuatro conductores (3 fases y neutro) Transf. tipo Estrella Para carga total instalada hasta 10 KVA Provincias – área rural de Cochabamba

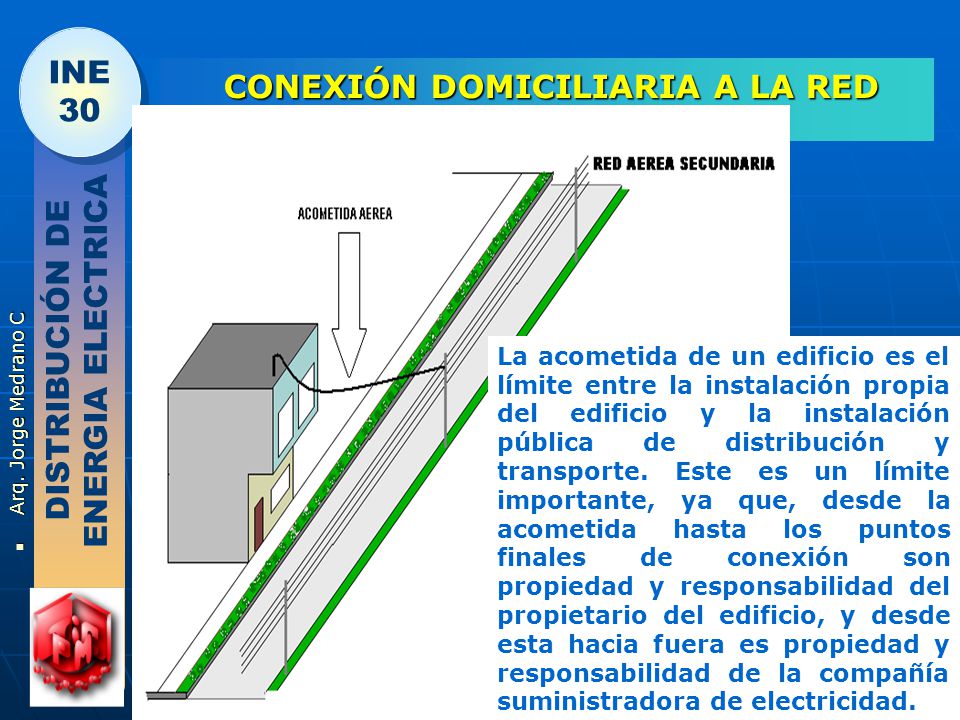

24 CONEXIÓN DOMICILIARIA A LA RED
DISTRIBUCIÓN DE ENERGIA ELECTRICA La acometida de un edificio es el límite entre la instalación propia del edificio y la instalación pública de distribución y transporte. Este es un límite importante, ya que, desde la acometida hasta los puntos finales de conexión son propiedad y responsabilidad del propietario del edificio, y desde esta hacia fuera es propiedad y responsabilidad de la compañía suministradora de electricidad.

25 Ubicación de la caja de medidor
Debe localizarse a una altura que Permita medir con facilidad, Normalmente no mayor a 2.2 m., ni Inferior a 0.6 m. Se debe garantizar que los elementos Eléctricos que se alojan no queden Expuestos a filtraciones de agua y Acumulación de polvo. DISTRIBUCIÓN DE ENERGIA ELECTRICA

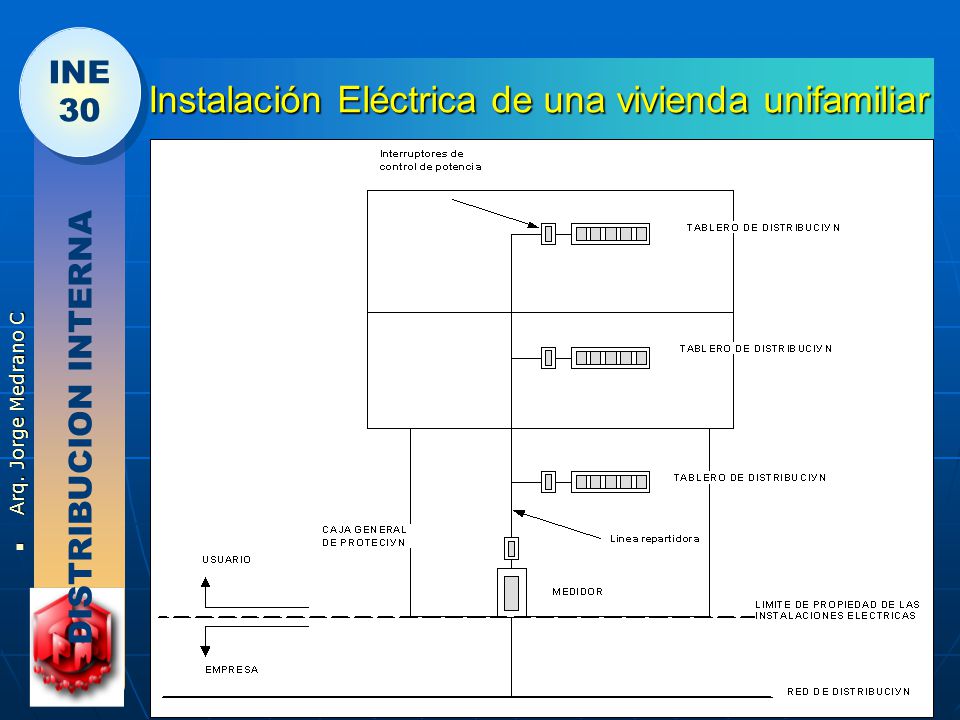

26 Instalación Eléctrica de una vivienda unifamiliar
DISTRIBUCION INTERNA

27 Instalación Electrica de un edificio Multifamiliar
DISTRIBUCION INTERNA

28 GRACIAS ESQUEMA DE CONEXIONADO

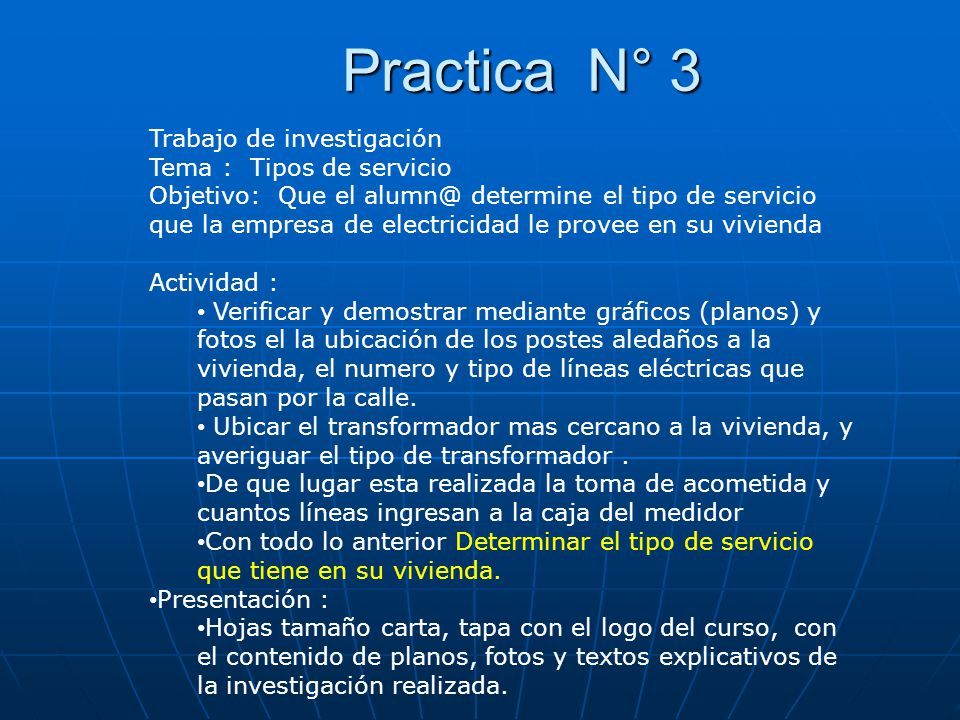

29 Practica N° 3 Trabajo de investigación Tema : Tipos de servicio
Objetivo: Que el determine el tipo de servicio que la empresa de electricidad le provee en su vivienda Actividad : Verificar y demostrar mediante gráficos (planos) y fotos el la ubicación de los postes aledaños a la vivienda, el numero y tipo de líneas eléctricas que pasan por la calle. Ubicar el transformador mas cercano a la vivienda, y averiguar el tipo de transformador . De que lugar esta realizada la toma de acometida y cuantos líneas ingresan a la caja del medidor Con todo lo anterior Determinar el tipo de servicio que tiene en su vivienda. Presentación : Hojas tamaño carta, tapa con el logo del curso, con el contenido de planos, fotos y textos explicativos de la investigación realizada.
