ELECTROTECNIA INDUSTRIAL

Presentación del tema: "ELECTROTECNIA INDUSTRIAL"— Transcripción de la presentación:

1 ELECTROTECNIA INDUSTRIAL
INGENIERIA DE SISTEMAS

2 SISTEMA ELÉCTRICO GENERACIÓN TRANSMISIÓN DISTRIBUCIÓN UTILIZACIÓN

3 SISTEMA ELÉCTRICO 220 V 24.9 KV 115 KV

4 SISTEMA DE UTILIZACIÓN
1 Poste de red publica 2 Conductores de acometida 3 Bastón de llegada 4 Caja metálica 5 Bastón de salida 6 Machón para el medidor 7 Conductores al interior en forma aérea 8 Tablero de distribución

5 INTRODUCCION A LA ELECTROTECNIA
La electrotecnia estudia las leyes de los fenómenos eléctricos y aplicaciones técnicas de la electricidad con fines domésticos, industriales y científicos.

6 DEFINICIONES 1.- Resistencia 2.- Corriente eléctrica 3.- Voltaje

7 Corriente eléctrica

8 Corriente eléctrica

9 9 RESISTENCIA Unidad (Ώ) Símbolo (R)

10 Tensión Eléctrica Modelo de Agua VA VB

11 POTENCIA La energía es la capacidad para realizar o efectuar un trabajo. Es la relación de la energía absorbida o entregada por unidad de tiempo, matemáticamente la energía por unidad de tiempo se expresa en forma de una derivada.

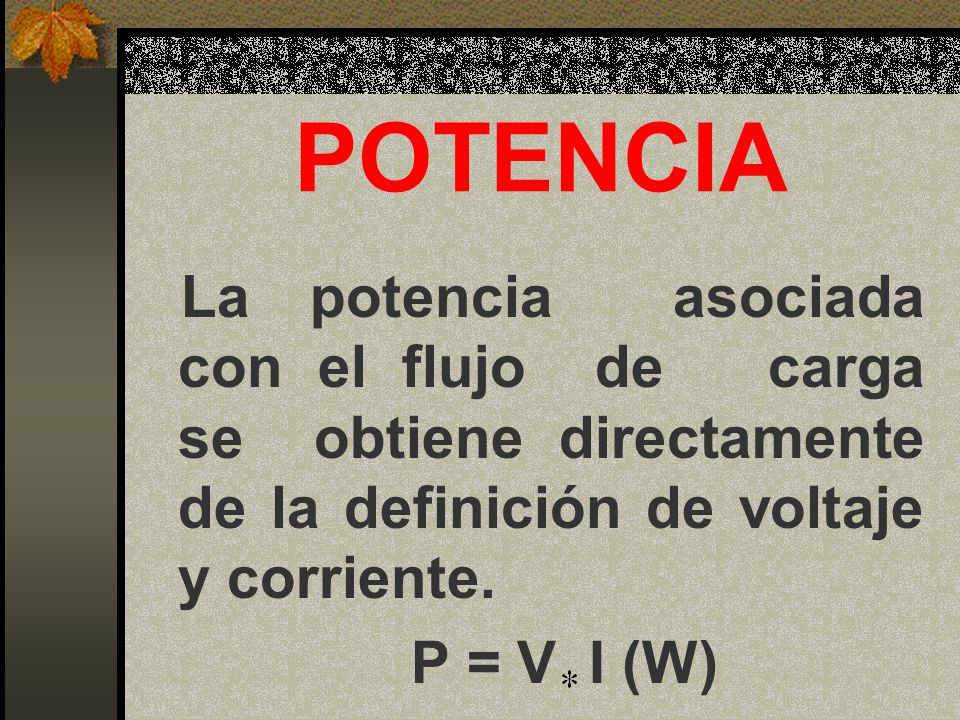

12 POTENCIA La potencia asociada con el flujo de carga se obtiene directamente de la definición de voltaje y corriente. P = V I (W) ΏΏ*

13 FUENTES INDEPENDIENTES.
a) b) c) a) Fuente independiente de voltaje. b)Fuente de voltaje constante. c) Fuente de corriente dependiente

14 CAPITULO II LEYES FUNDAMENTALES DE LA ELECTROTECNIA

15 CIRCUITO ELECTRICO Conjunto de elementos pasivos, activos o ambos, unidos entre si, a través de los cuales circula una corriente cuando existe una fuente de tensión en el circuito.

16 La ley de Ohm Símbolo del circuito para la resistencia

17

18

19 Ley de corrientes de Kirchhoff(LCK)
LEYES DE KIRCHHOFF Ley de voltajes de kirchhoff (LVK) Ley de corrientes de Kirchhoff(LCK)

20 Ley de voltajes de kirchhoff (LVK).

21 Ley de corrientes de Kirchhoff

22 CIRCUITOS DE UNA SOLA MALLA
DIVISOR DE TENSIÓN.

23 CIRCUITO DE UN PAR DE NODOS
DIVISOR DE CORRIENTES.
