La Política de Calidad de AEROSTAR, se define así: “Todo el personal de AEROSTAR está comprometido con la satisfacción de las necesidades y expectativas.

Presentación del tema: "La Política de Calidad de AEROSTAR, se define así: “Todo el personal de AEROSTAR está comprometido con la satisfacción de las necesidades y expectativas."— Transcripción de la presentación:

1

2

3

4

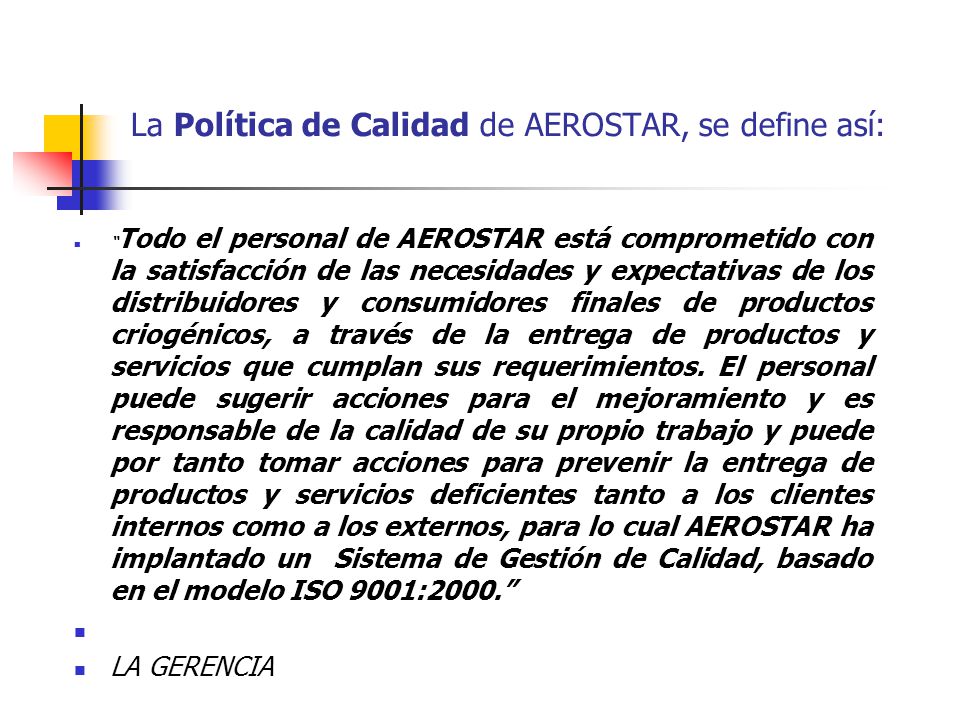

5 La Política de Calidad de AEROSTAR, se define así:
“Todo el personal de AEROSTAR está comprometido con la satisfacción de las necesidades y expectativas de los distribuidores y consumidores finales de productos criogénicos, a través de la entrega de productos y servicios que cumplan sus requerimientos. El personal puede sugerir acciones para el mejoramiento y es responsable de la calidad de su propio trabajo y puede por tanto tomar acciones para prevenir la entrega de productos y servicios deficientes tanto a los clientes internos como a los externos, para lo cual AEROSTAR ha implantado un Sistema de Gestión de Calidad, basado en el modelo ISO 9001:2000.” LA GERENCIA

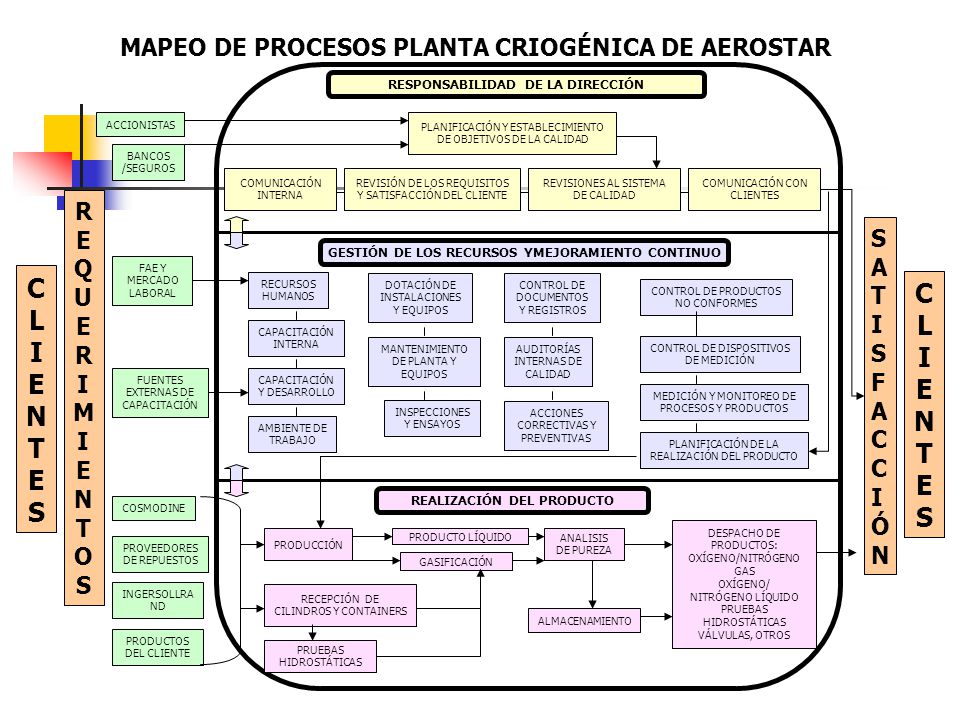

6 CLIENTES CLIENTES MAPEO DE PROCESOS PLANTA CRIOGÉNICA DE AEROSTAR
RESPONSABILIDAD DE LA DIRECCIÓN ACCIONISTAS PLANIFICACIÓN Y ESTABLECIMIENTO DE OBJETIVOS DE LA CALIDAD BANCOS /SEGUROS COMUNICACIÓN INTERNA REVISIÓN DE LOS REQUISITOS Y SATISFACCIÓN DEL CLIENTE REVISIONES AL SISTEMA DE CALIDAD COMUNICACIÓN CON CLIENTES REQUERIMIENTOS SATISFACCIÓN GESTIÓN DE LOS RECURSOS YMEJORAMIENTO CONTINUO FAE Y MERCADO LABORAL CLIENTES RECURSOS HUMANOS DOTACIÓN DE INSTALACIONES Y EQUIPOS CONTROL DE DOCUMENTOS Y REGISTROS CLIENTES CONTROL DE PRODUCTOS NO CONFORMES CAPACITACIÓN INTERNA MANTENIMIENTO DE PLANTA Y EQUIPOS AUDITORÍAS INTERNAS DE CALIDAD CONTROL DE DISPOSITIVOS DE MEDICIÓN FUENTES EXTERNAS DE CAPACITACIÓN CAPACITACIÓN Y DESARROLLO MEDICIÓN Y MONITOREO DE PROCESOS Y PRODUCTOS INSPECCIONES Y ENSAYOS ACCIONES CORRECTIVAS Y PREVENTIVAS AMBIENTE DE TRABAJO PLANIFICACIÓN DE LA REALIZACIÓN DEL PRODUCTO REALIZACIÓN DEL PRODUCTO COSMODINE DESPACHO DE PRODUCTOS: OXÍGENO/NITRÓGENO GAS OXÍGENO/ NITRÓGENO LÍQUIDO PRUEBAS HIDROSTÁTICAS VÁLVULAS, OTROS PRODUCCIÓN PRODUCTO LÍQUIDO ANALISIS DE PUREZA PROVEEDORES DE REPUESTOS GASIFICACIÓN INGERSOLLRAND RECEPCIÓN DE CILINDROS Y CONTAINERS ALMACENAMIENTO PRODUCTOS DEL CLIENTE PRUEBAS HIDROSTÁTICAS

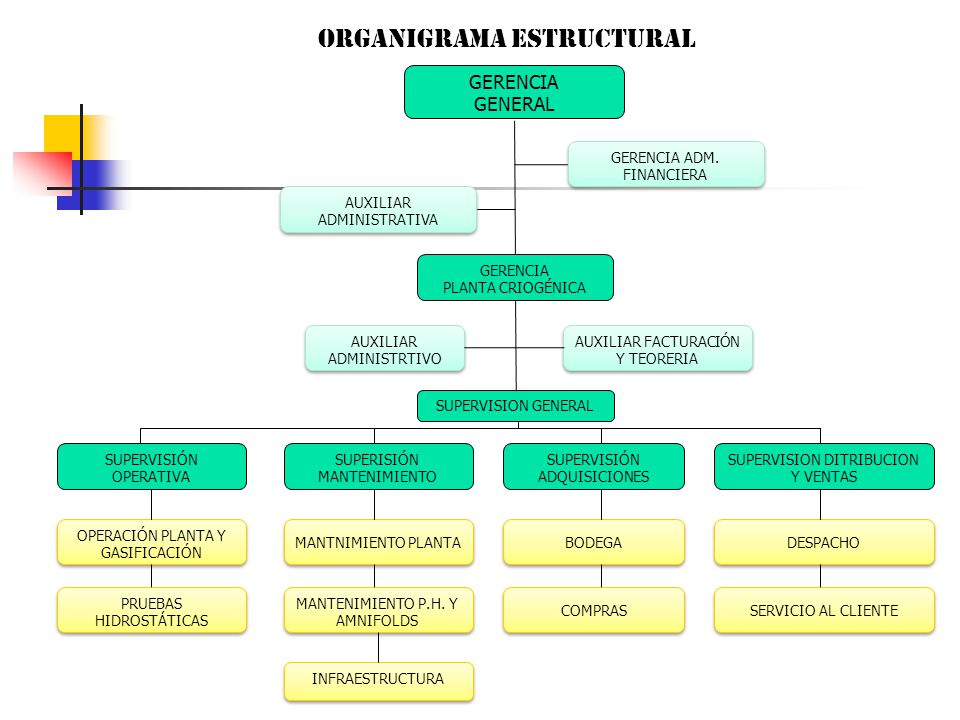

7 ORGANIGRAMA ESTRUCTURAL
GERENCIA GENERAL GERENCIA ADM. FINANCIERA AUXILIAR ADMINISTRATIVA GERENCIA PLANTA CRIOGÉNICA AUXILIAR ADMINISTRTIVO AUXILIAR FACTURACIÓN Y TEORERIA SUPERVISION GENERAL SUPERVISIÓN OPERATIVA SUPERISIÓN MANTENIMIENTO SUPERVISIÓN ADQUISICIONES SUPERVISION DITRIBUCION Y VENTAS OPERACIÓN PLANTA Y GASIFICACIÓN MANTNIMIENTO PLANTA BODEGA DESPACHO PRUEBAS HIDROSTÁTICAS MANTENIMIENTO P.H. Y AMNIFOLDS COMPRAS SERVICIO AL CLIENTE INFRAESTRUCTURA

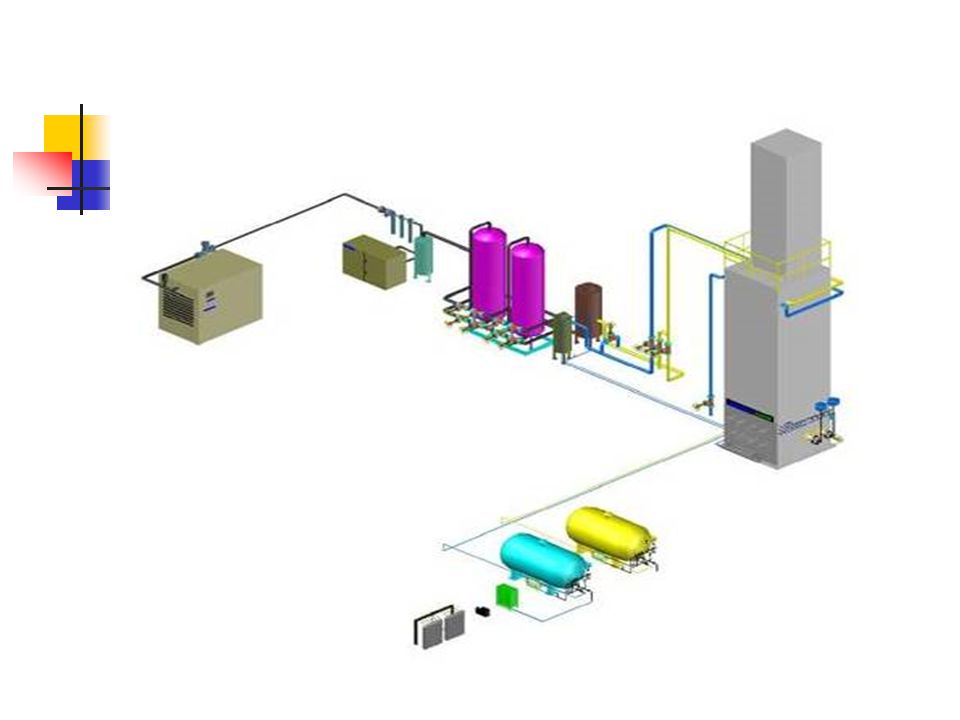

8

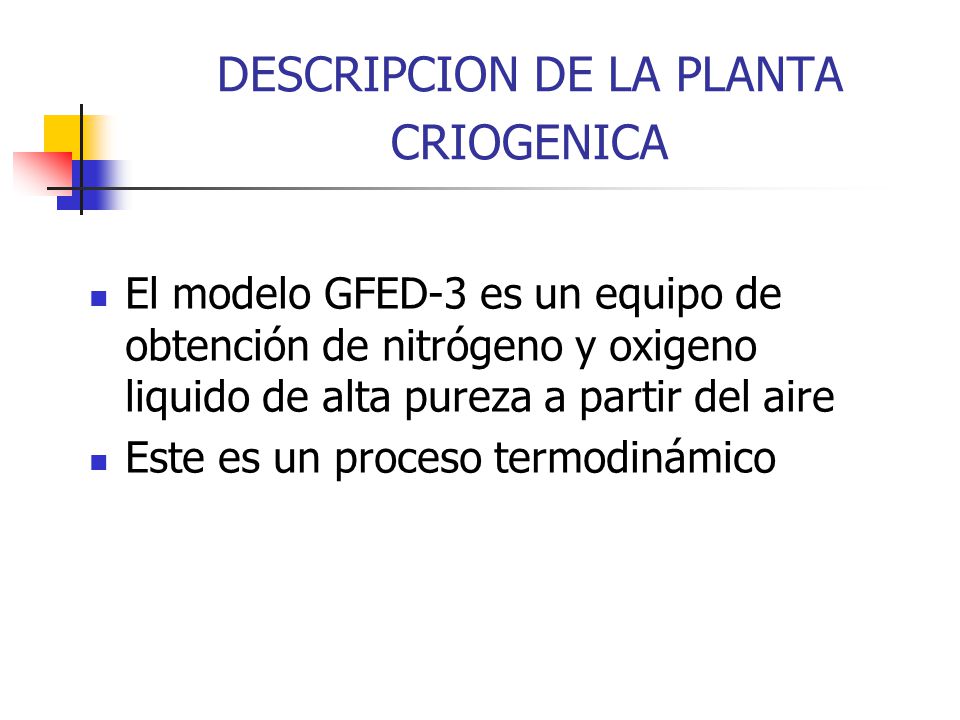

9 DESCRIPCION DE LA PLANTA CRIOGENICA
El modelo GFED-3 es un equipo de obtención de nitrógeno y oxigeno liquido de alta pureza a partir del aire Este es un proceso termodinámico

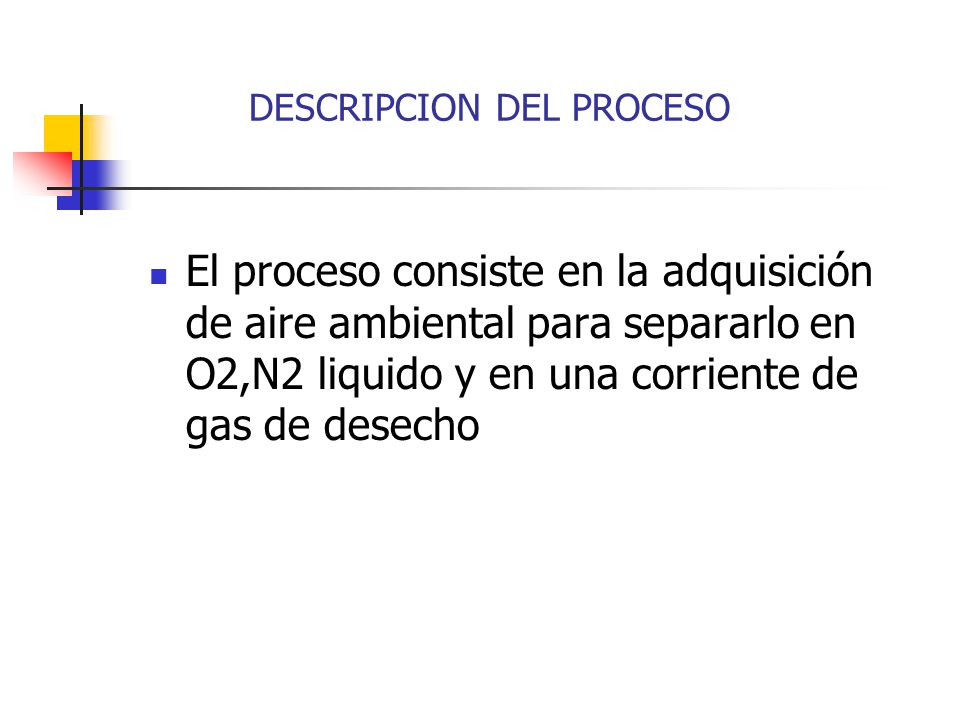

10 DESCRIPCION DEL PROCESO
El proceso consiste en la adquisición de aire ambiental para separarlo en O2,N2 liquido y en una corriente de gas de desecho

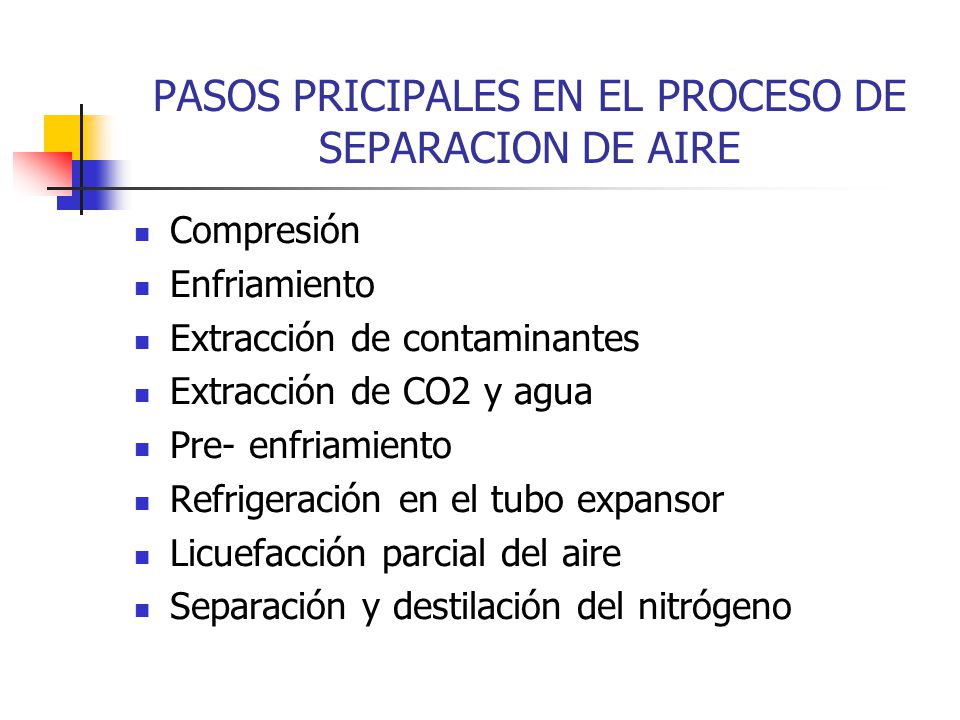

11 PASOS PRICIPALES EN EL PROCESO DE SEPARACION DE AIRE
Compresión Enfriamiento Extracción de contaminantes Extracción de CO2 y agua Pre- enfriamiento Refrigeración en el tubo expansor Licuefacción parcial del aire Separación y destilación del nitrógeno

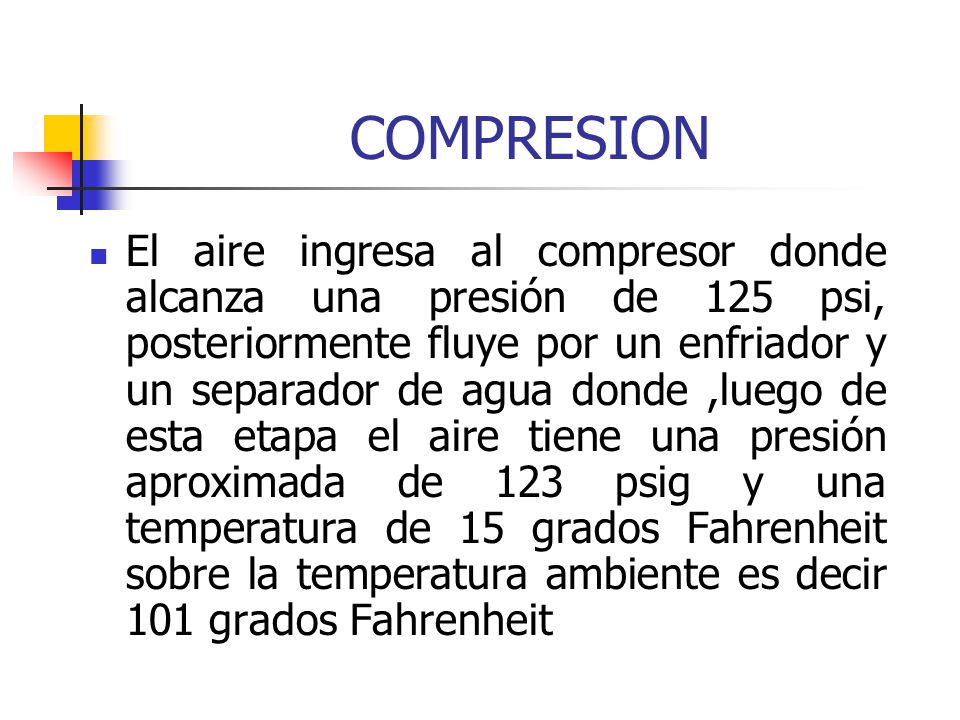

12 COMPRESION El aire ingresa al compresor donde alcanza una presión de 125 psi, posteriormente fluye por un enfriador y un separador de agua donde ,luego de esta etapa el aire tiene una presión aproximada de 123 psig y una temperatura de 15 grados Fahrenheit sobre la temperatura ambiente es decir 101 grados Fahrenheit

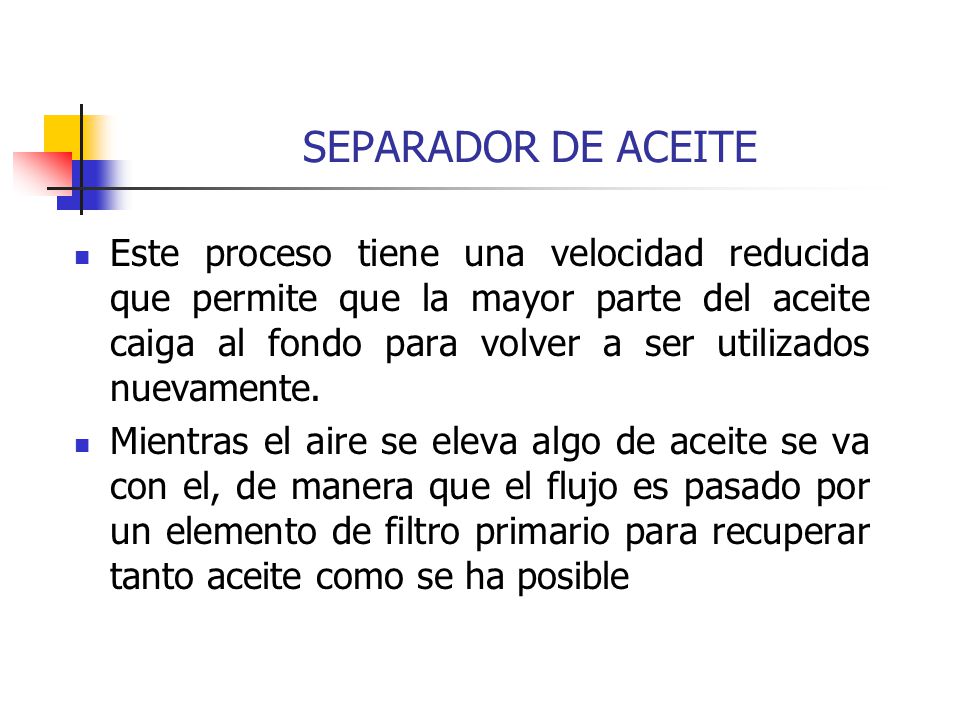

13 SEPARADOR DE ACEITE Este proceso tiene una velocidad reducida que permite que la mayor parte del aceite caiga al fondo para volver a ser utilizados nuevamente. Mientras el aire se eleva algo de aceite se va con el, de manera que el flujo es pasado por un elemento de filtro primario para recuperar tanto aceite como se ha posible

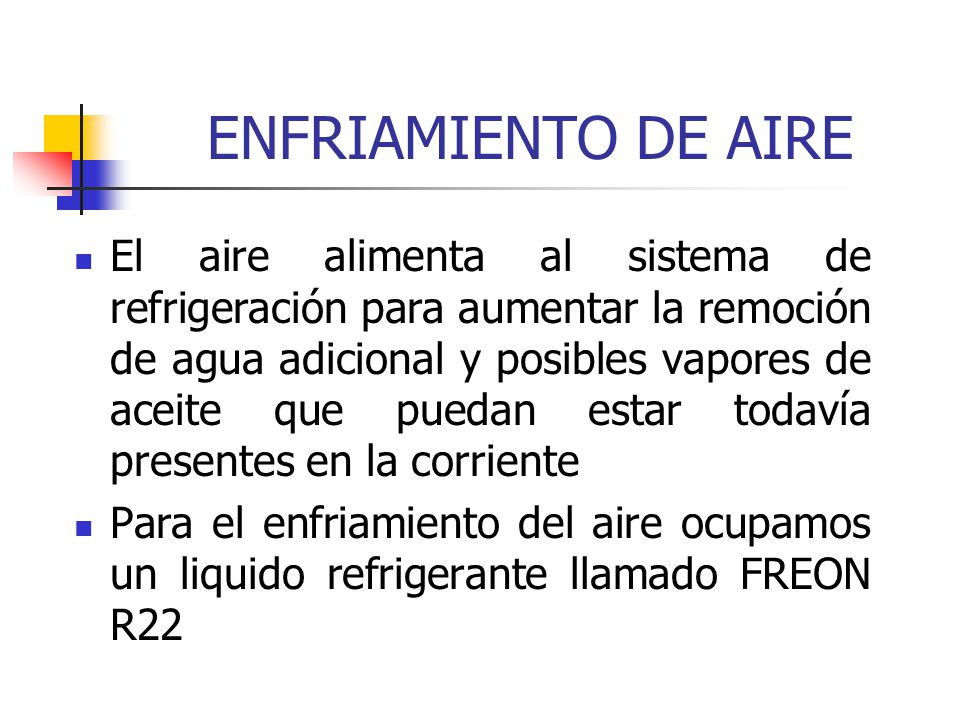

14 ENFRIAMIENTO DE AIRE El aire alimenta al sistema de refrigeración para aumentar la remoción de agua adicional y posibles vapores de aceite que puedan estar todavía presentes en la corriente Para el enfriamiento del aire ocupamos un liquido refrigerante llamado FREON R22

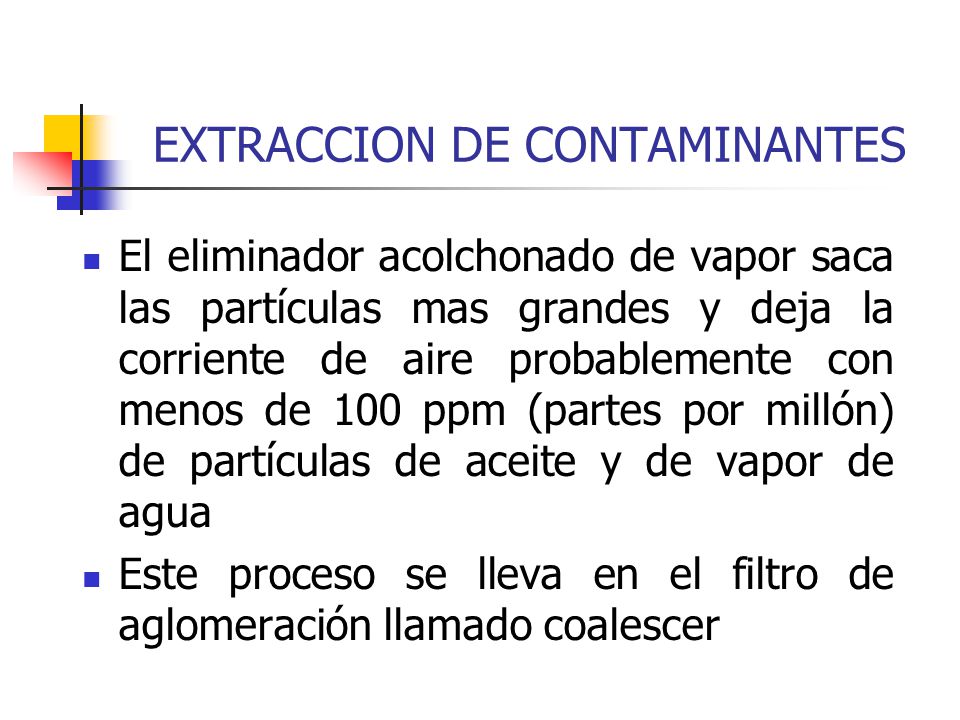

15 EXTRACCION DE CONTAMINANTES
El eliminador acolchonado de vapor saca las partículas mas grandes y deja la corriente de aire probablemente con menos de 100 ppm (partes por millón) de partículas de aceite y de vapor de agua Este proceso se lleva en el filtro de aglomeración llamado coalescer

16 EXTRACCION DE AGUA Y CO2 MEDIANTE ADSORCION
Este ultimo paso es la purificación en las camas adsorbedoras ADV21/ADV22 la función de estas es eliminar todos los contaminantes del flujo del aire mediante absorción

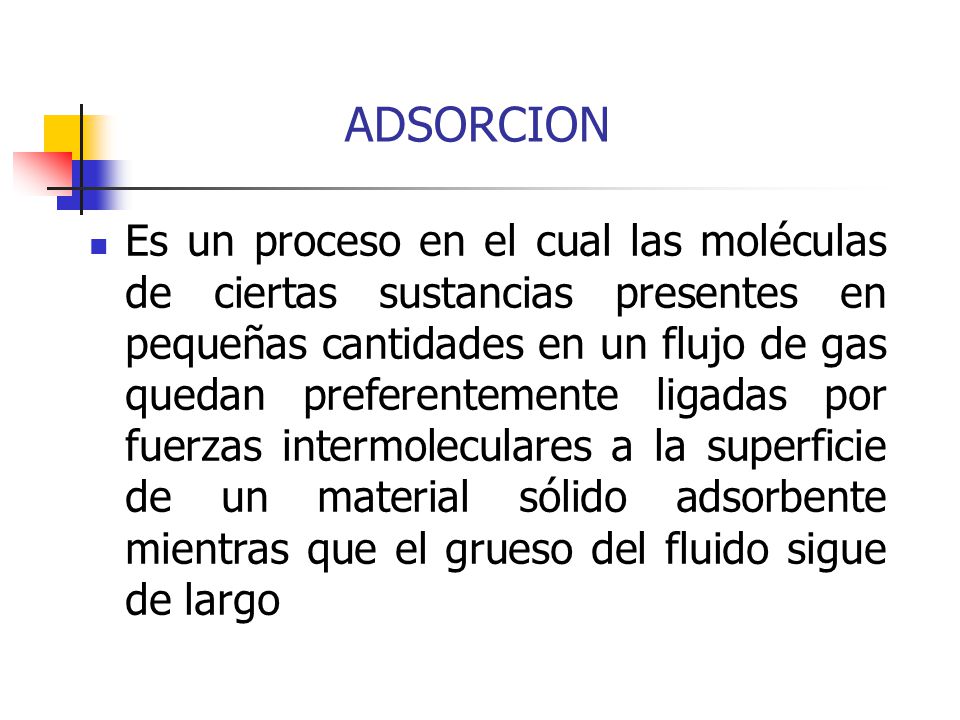

17 ADSORCION Es un proceso en el cual las moléculas de ciertas sustancias presentes en pequeñas cantidades en un flujo de gas quedan preferentemente ligadas por fuerzas intermoleculares a la superficie de un material sólido adsorbente mientras que el grueso del fluido sigue de largo

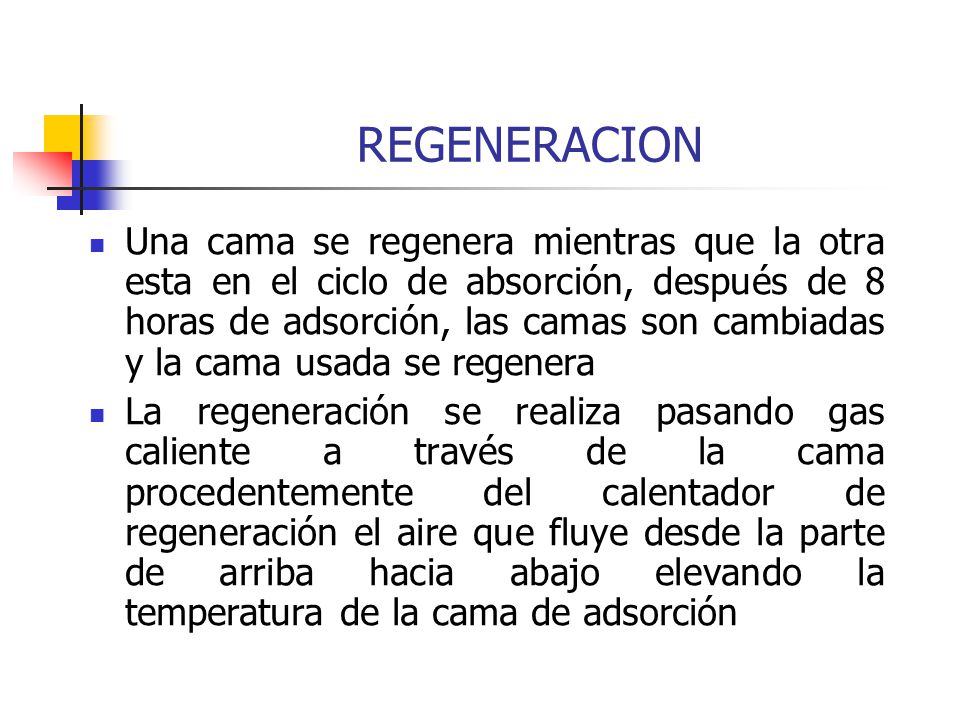

18 REGENERACION Una cama se regenera mientras que la otra esta en el ciclo de absorción, después de 8 horas de adsorción, las camas son cambiadas y la cama usada se regenera La regeneración se realiza pasando gas caliente a través de la cama procedentemente del calentador de regeneración el aire que fluye desde la parte de arriba hacia abajo elevando la temperatura de la cama de adsorción

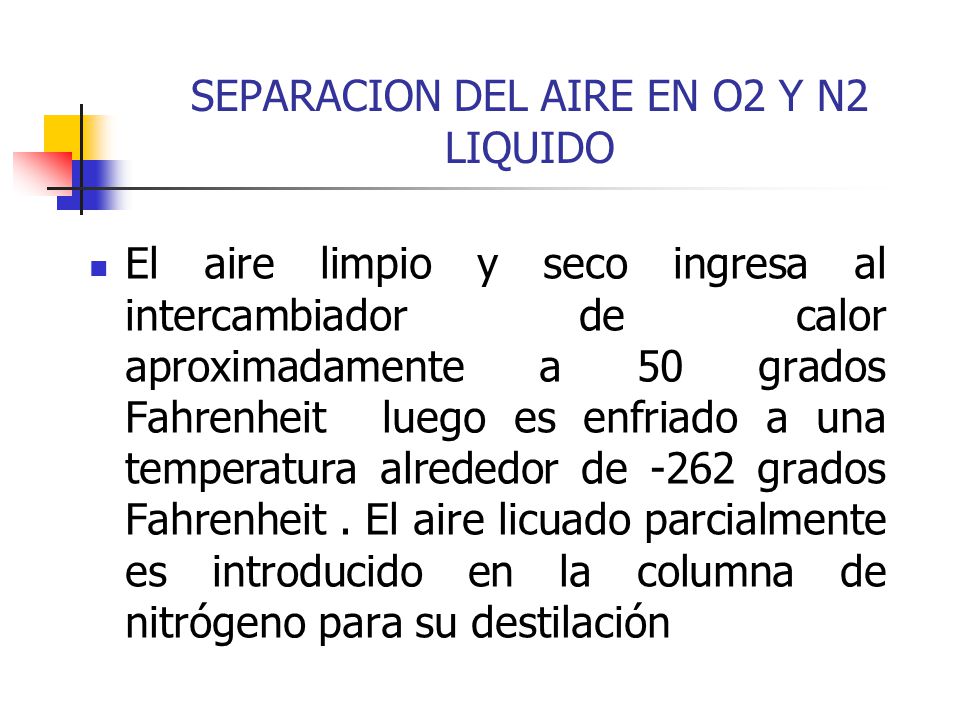

19 SEPARACION DEL AIRE EN O2 Y N2 LIQUIDO
El aire limpio y seco ingresa al intercambiador de calor aproximadamente a 50 grados Fahrenheit luego es enfriado a una temperatura alrededor de -262 grados Fahrenheit . El aire licuado parcialmente es introducido en la columna de nitrógeno para su destilación

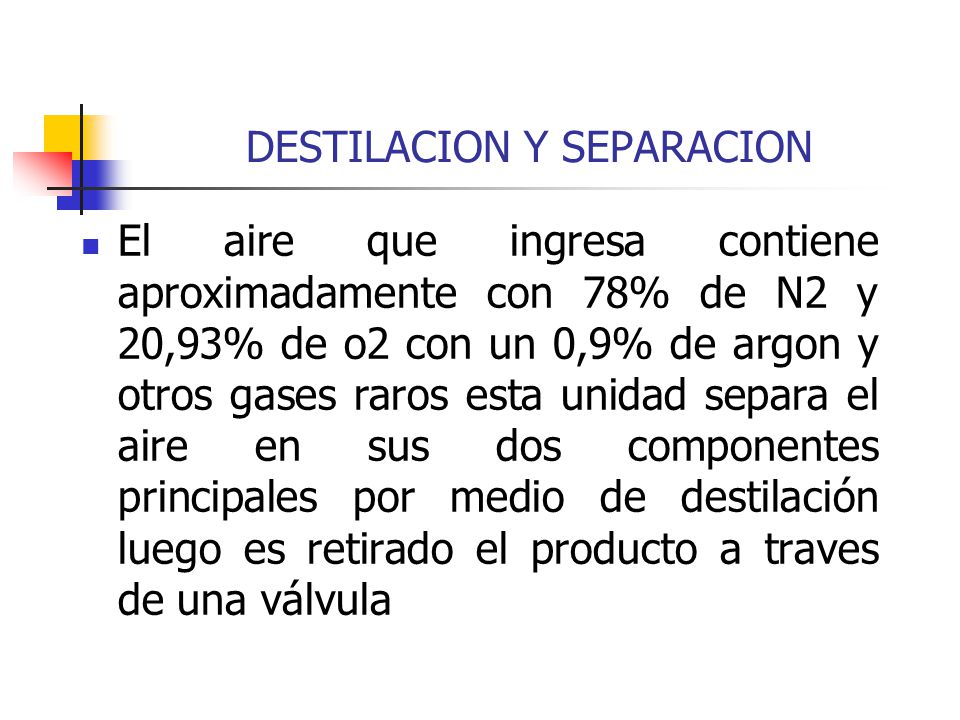

20 DESTILACION Y SEPARACION
El aire que ingresa contiene aproximadamente con 78% de N2 y 20,93% de o2 con un 0,9% de argon y otros gases raros esta unidad separa el aire en sus dos componentes principales por medio de destilación luego es retirado el producto a traves de una válvula

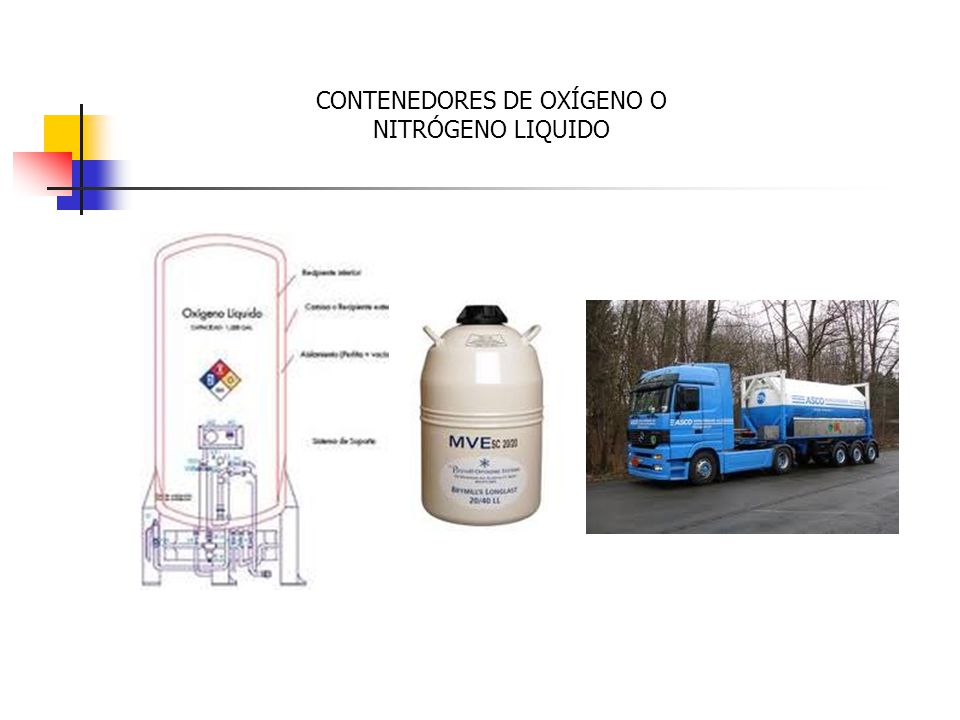

21 CONTENEDORES DE OXÍGENO O NITRÓGENO LIQUIDO

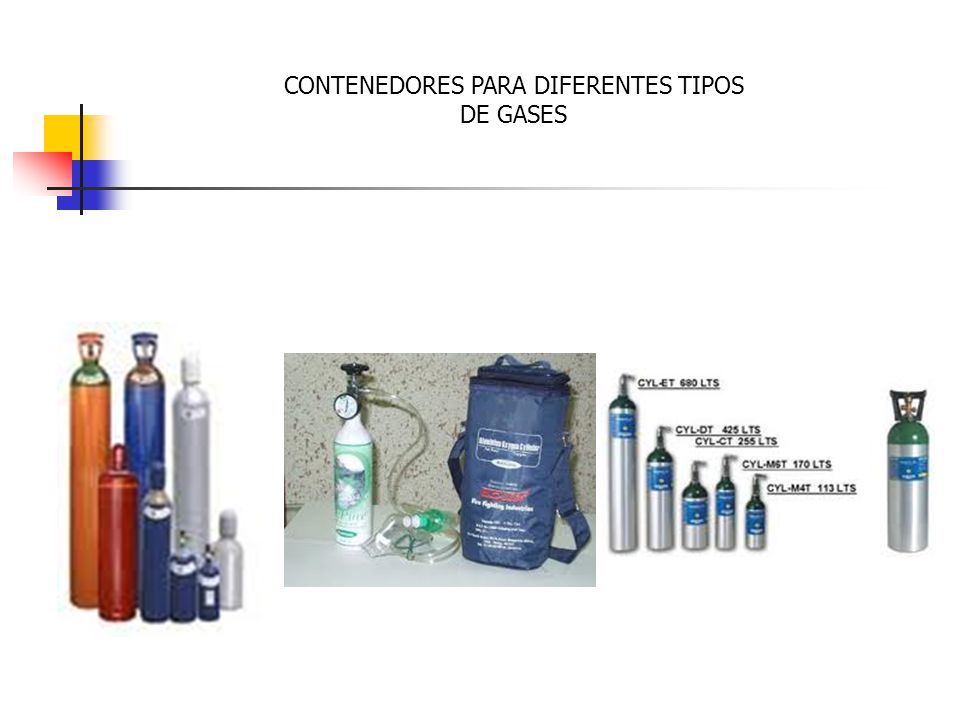

22 CONTENEDORES PARA DIFERENTES TIPOS DE GASES

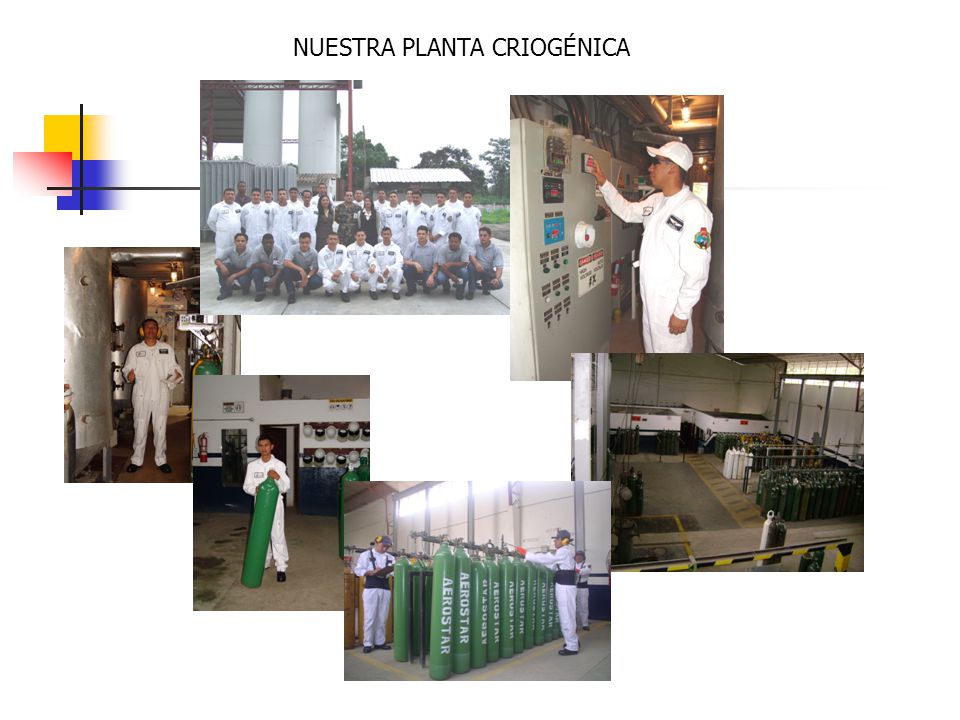

23 NUESTRA PLANTA CRIOGÉNICA
