1 Caldera de Tubos Inclinados 45° de Agua con un Tambor
-José Manuel Carrillo Peña. -Edgar Noé Ramírez Rodríguez. -Ricardo Orozco Gómez. -Álvaro Noé Guzmán Martínez. 6 – C,D. Turno Vespertino. Lunes 8 de Agosto de 2011.

2 -Introducción. El presente trabajo se ha enfocado en el tema de calderas, especialmente en acuotubulares, de tipo de tubos de agua inclinados a 45º, permitiéndonos conocer su funcionamiento, aplicación, el diseño que realmente la caracterizaba y su desarrollo tecnológico.

3 -Antecedentes. A lo largo de este curso ya hemos comprendido conceptos básicos relacionados con el tema de Transferencia de calor de una caldera, los procesos de vaporización, evaporización y calor latente solo por citar algunos, por consiguiente será mas fácil comprender el estudio de la caldera acuotubular a 45º de inclinación.

4 -Desarrollo del Tema. Partes de la caldera. -Tambor de vapor y agua.
-Tubos de acero estirados. -Cabezales de una sola pieza. -Tambor de lodos. -Quemador.

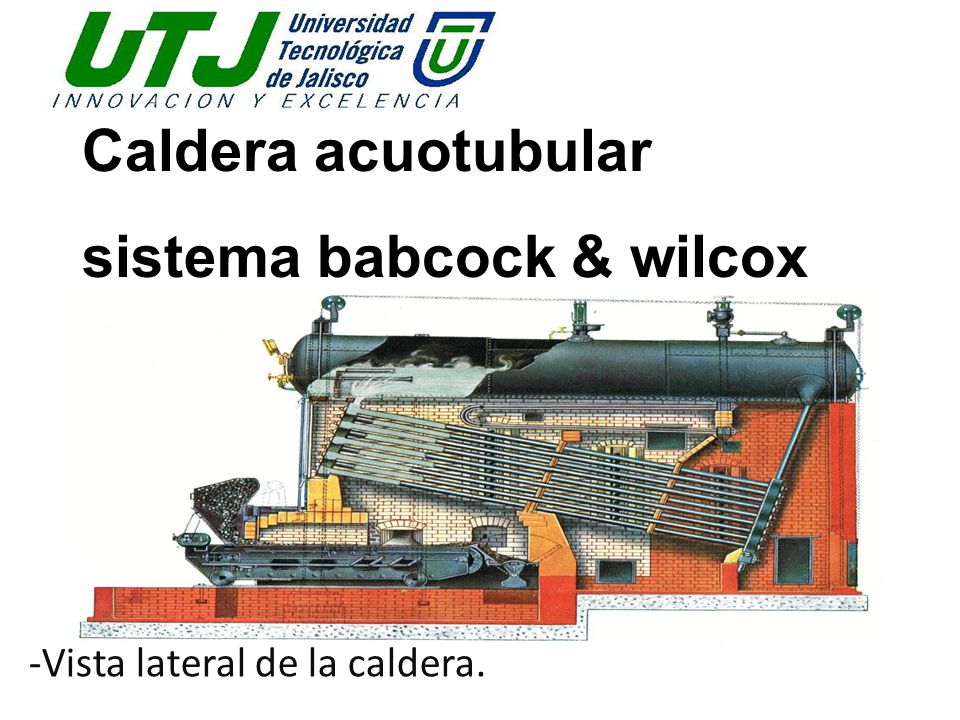

5 Caldera acuotubular sistema babcock & wilcox
-Vista lateral de la caldera.

6 Calderas babcock & wilcox
-Burcena, Bilbao. Ocho calderas de 340 m2.

7 Diseños de Calderas -Calderas acuotubular de tipo marino. -Caldera provista de recalentador, cargador mecánico y economizador superpuesto.

8 -Referencias Bibliográficas.
Alma de herrero. (27 de Octubre de 2009). Recuperado el 7 de Agosto de 2011, de Alma de herrero:
