CALDERAS: CARACTERÍSTICAS Y DATOS TÉCNICOS

Presentación del tema: "CALDERAS: CARACTERÍSTICAS Y DATOS TÉCNICOS"— Transcripción de la presentación:

1 CALDERAS: CARACTERÍSTICAS Y DATOS TÉCNICOS
M. En C. JOSÉ ANTONIO GONZÁLEZ MORENO

2 Clasificación de las Calderas
Uso Móviles Estacionarias Presión De Mínima Presión De Baja Presión De Generación de Fuerza Materiales de que están construidas Contenido de los tubos Calderas de tubos de humo o pirotubulares Calderas acuotubulares

3 Clasificación de las Calderas
Forma y posición de los tubos Fuente de calor y combustión Sistema de circulación Circulación Normal Circulación Forzada Posición del hogar Tipo de fogón Forma general

4 Tipos de Calderas Calderas de acero.
Calderas del tipo ígneo tubulares o de tubos de humo Calderas del tipo acuotubular o de tubos de agua Calderas horizontales de tubos rectos. Calderas de tubos curvados de circulación normal y forzada. Calderas de cuerpo de acero. Calderas de hierro colada. Calderas de diseño especial.

5 Calderas Ígneo tubulares o Pirotubulares:

6 Calderas Ígneo tubulares o Pirotubulares:

7 Calderas Acuotubulares:

8 Calderas Acuotubulares:

9 Tiro Es la diferencia entre la presión de la caldera y la presión atmosférica. El tiro es necesario para el funcionamiento del hogar de una caldera, con el fin de poderle suministrar el aire necesario para la combustión del combustible y arrasar los gases quemados hacia el exterior a través de la chimenea

10 Tiro Natural Se produce por el efecto generado por una chimenea. Su valor depende de la altura de la boca de la chimenea sobre el nivel del emparrillado del hogar

11 Tiro Mecánico Es el tiro creado por la acción de inyectores de aire, vapor o mediante ventiladores, el cual se requiere cuando deba mantenerse un determinado tiro con independencia de las condiciones atmosféricas y del régimen de funcionamiento de la caldera

12 Tipos de Calderas

13 Tipos de Calderas Fabricadas en chapa de acero de alta calidad.
Potencias: de a Kcal./h. Presión de trabajo: de 4, 6 y 8 Kg/cm2. Apertura de la puerta: indistintamente a ambos lados. Provistas de retenedores de humos graduables en acero inoxidable (patente propia). Modelos de alto rendimiento con recuperación de energía. Modelos de baja temperatura. Modelos especiales, según necesidades del cliente o instalación.

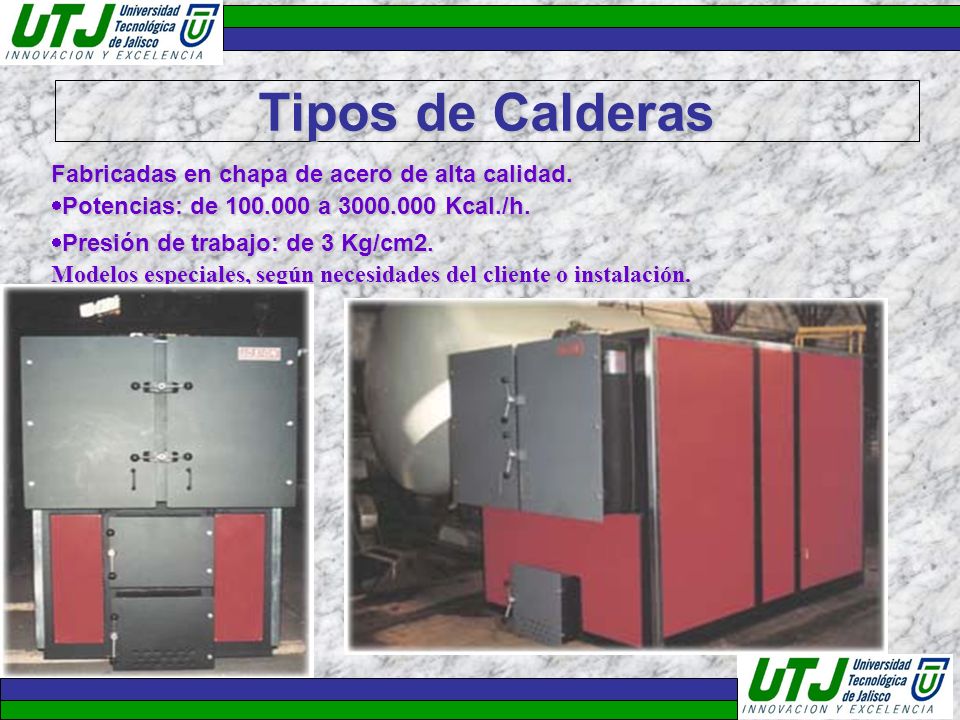

14 Tipos de Calderas Fabricadas en chapa de acero de alta calidad.
Potencias: de a Kcal./h. Presión de trabajo: de 3 Kg/cm2. Modelos especiales, según necesidades del cliente o instalación.

15 CALDERAS MODELO DRY-BACK
*De 10 A 150 HP's.  Diseño balanceado de 3 pasos.  Larga vida de operación.  Calidad internacional con la certificación de la American Society of Mechanical Engineers (A.S.M.E.).  Quemadores de alta tecnología marca Industrial Combustión que proporcionan una excelente y limpia combustión.  Seguridad de operación computarizada contra falla de flama.  Facilidad de mantenimiento.

16 CALENTADORES DE ACEITE
Los Calentadores de Aceite MYRGGO Tipo Serpentín Helicoidal son excelentes para procesos donde se requiere alta temperatura y baja presión (hasta 350°C), así como una operación confiable y segura. Se pueden suministrar con quemadores para Gas (Natural - L.P. - Biogás), Diesel, Gasoleo y Combustoleo o cualquier combinación o en su modalidad de bajo NOx. Capacidades desde 669,000 Btu/hr hasta 33,450,000 Btu/hr. Unidades tipo paquete completamente automáticas con quemador y controles instalados, fuego alto y bajo o de fuego modulado. Tanques de expansión. Sistemas de expansión. Sistemas de bombeo. Ingeniería y diseño de todo el sistema incluyendo instalación, servicio y capacitación.

17 EQUIPOS COMPLEMENTARIOS
Deaireadores Sistemas de Inyección Suavizadores de Agua Tanques de Diesel

18 Calderas en Centrales Térmicas

19 Ciclo Combinado Este ciclo combina el Ciclo Rankine con el cilo Brayton de esta forma se consigue un aumento de potencia gracias a la caldera recuperadora de calor.....

20 Esquema del Ciclo Combinado

21 Sistema de control computarizado que incrementa la seguridad y eficiencia
Habilitado para operación remota y análisis de características Lo ultimo en seguridad y precisión Capaz de comunicarse con sistemas de control centralizados Habilitado para calderas pirotubulares y acuotubulares Controla y mantiene la óptima relación aire/combustible Mejora la eficiencia Análisis con diagnósticos seguro y un gran display para leer toda la información manejada Seguridad probada

22 Quemador Avanzado Razones de llama garantizados de 10:1 en gas y 8:1 en petróleo-diesel Reduce el stress térmico de los elementos mecánicos causados por el ciclaje ON-OFF Elimina los ciclos de purga para incrementar la eficiencia Provee mayor constancia en la presión de vapor o temperatura en el agua Provee una rápida respuesta en los cambios en la carga

23 GRACIAS POR SU ATENCIÓN
M. En C. JOSÉ ANTONIO GONZÁLEZ MORENO
