1 Schenck Process Ibérica San Severo, nº 30
Schenck Process Ibérica San Severo, nº MADRID Teléfono:

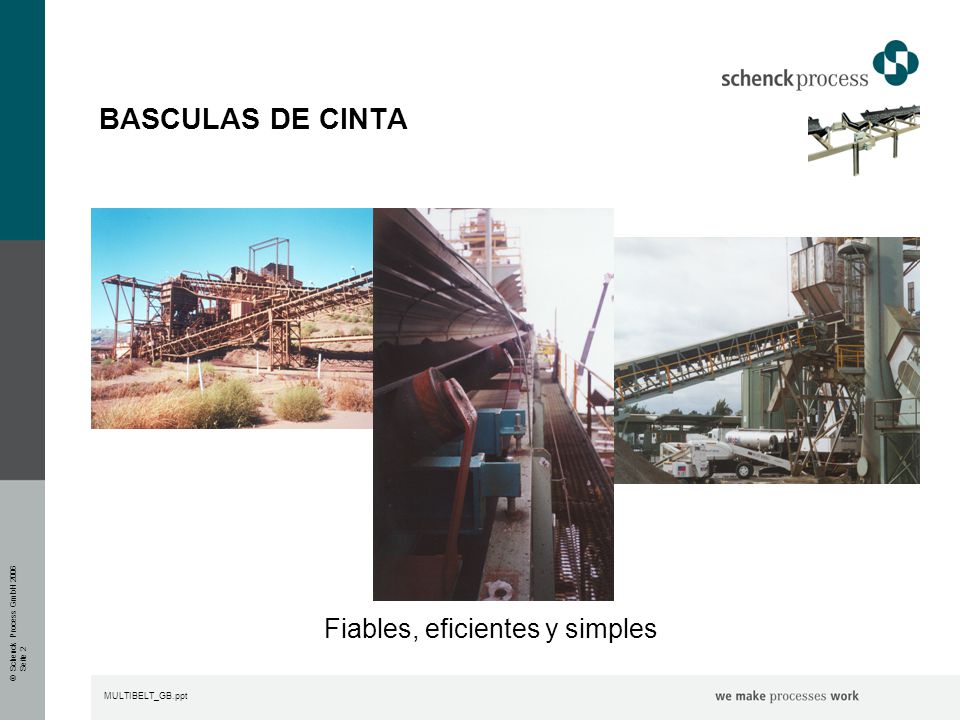

2 Fiables, eficientes y simples
BASCULAS DE CINTA Fiables, eficientes y simples

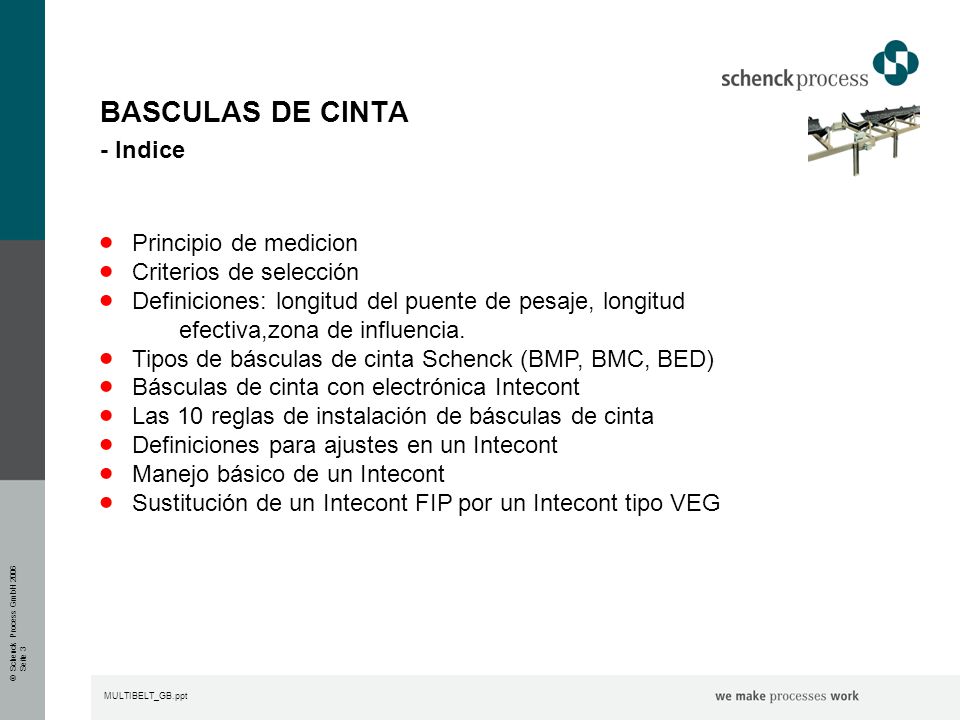

3 BASCULAS DE CINTA - Indice
Principio de medicion Criterios de selección Definiciones: longitud del puente de pesaje, longitud efectiva,zona de influencia. Tipos de básculas de cinta Schenck (BMP, BMC, BED) Básculas de cinta con electrónica Intecont Las 10 reglas de instalación de básculas de cinta Definiciones para ajustes en un Intecont Manejo básico de un Intecont Sustitución de un Intecont FIP por un Intecont tipo VEG

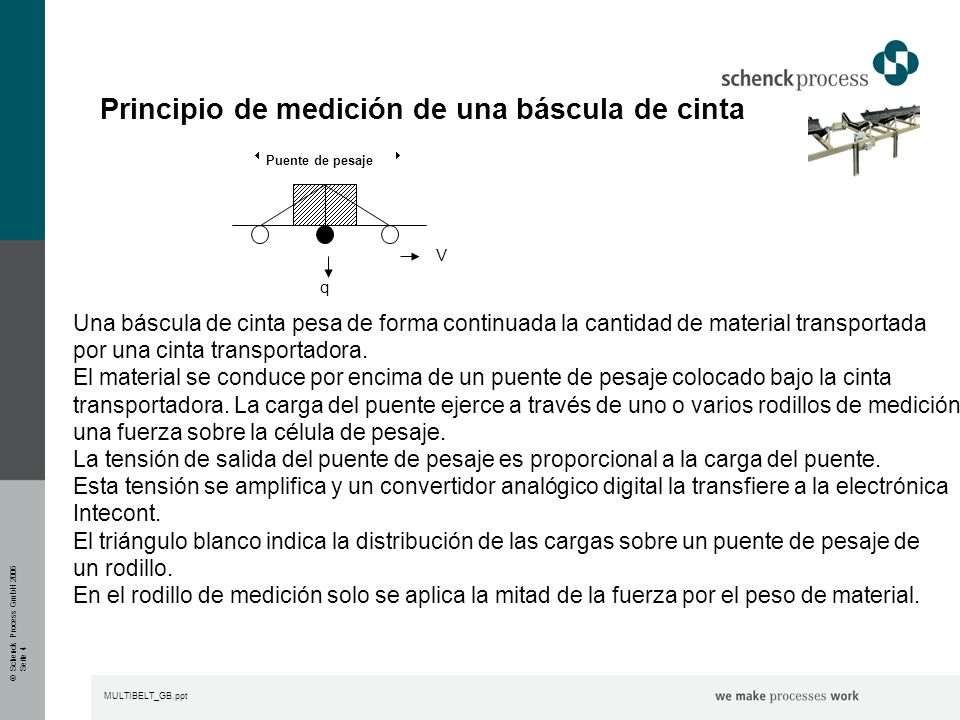

4 Principio de medición de una báscula de cinta
Puente de pesaje  Una báscula de cinta pesa de forma continuada la cantidad de material transportada por una cinta transportadora. El material se conduce por encima de un puente de pesaje colocado bajo la cinta transportadora. La carga del puente ejerce a través de uno o varios rodillos de medición una fuerza sobre la célula de pesaje. La tensión de salida del puente de pesaje es proporcional a la carga del puente. Esta tensión se amplifica y un convertidor analógico digital la transfiere a la electrónica Intecont. El triángulo blanco indica la distribución de las cargas sobre un puente de pesaje de un rodillo. En el rodillo de medición solo se aplica la mitad de la fuerza por el peso de material. V q

5 Principio de medición de una báscula de cinta
 Puente de pesaje Lg Se llama: Leff a la longitud efectiva del puente de pesaje Lg a la longitud total del puente de pesaje QB a la carga total sobre el puente de pesaje Q a la carga de la banda en Kg/m Leff = Lg/2 Para puentes de pesaje con varios rodillos, el factor es distinto a 1/2 Así, la carga de la banda en Kg/m es Q = QB/Leff V Q

6 Principio de medición de una báscula de cinta
Puente de pesaje Lg La carga de la cinta Q y la velocidad V se miden de forma continua y se multiplican entre sí. El resultado es el RENDIMIENTO I, que se calcula a partir de la cantidad transportada. I = Q X V X 3600 I en Kg/h Q en Kg/m V en m/s V Q

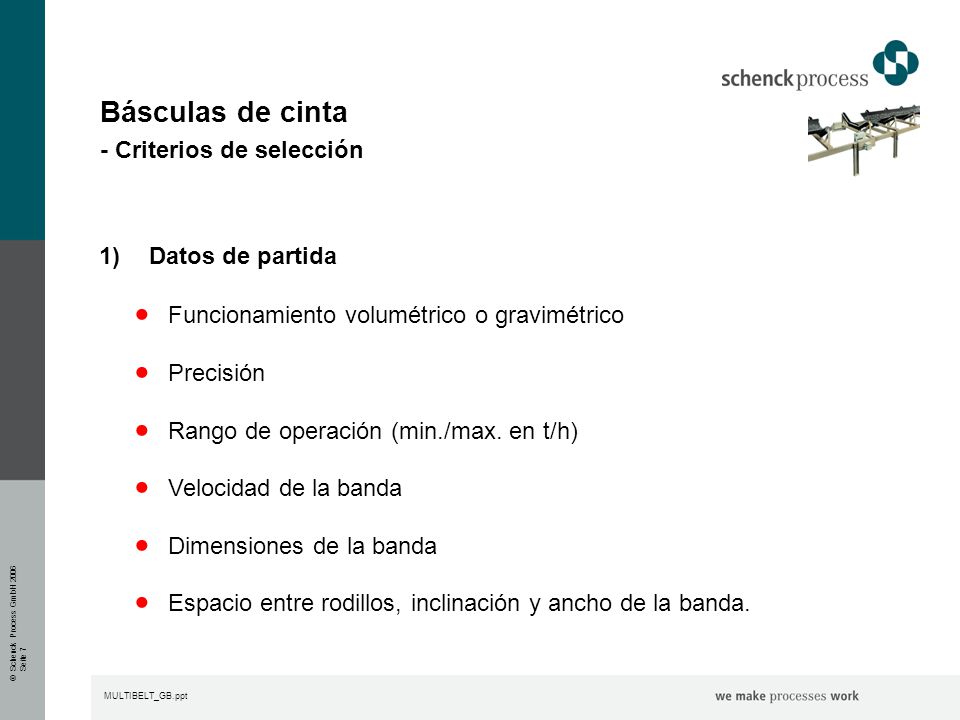

7 Básculas de cinta - Criterios de selección
1) Datos de partida Funcionamiento volumétrico o gravimétrico Precisión Rango de operación (min./max. en t/h) Velocidad de la banda Dimensiones de la banda Espacio entre rodillos, inclinación y ancho de la banda.

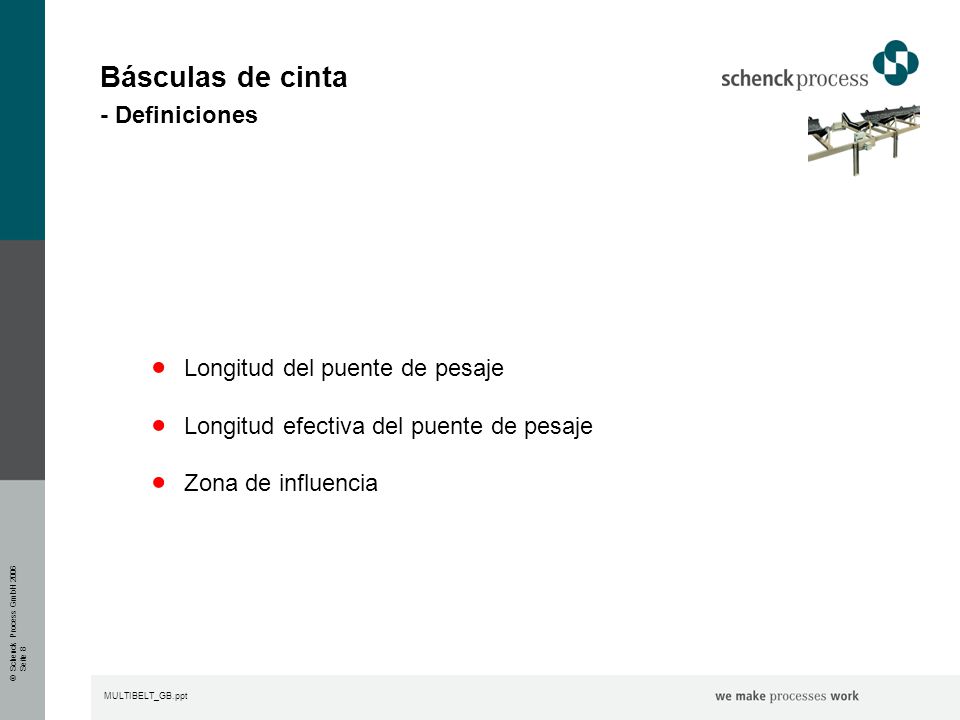

8 Básculas de cinta - Definiciones
Longitud del puente de pesaje Longitud efectiva del puente de pesaje Zona de influencia

9 Básculas de cinta - Definiciones
a) Longitud puente pesaje (m) b) Longitud efectiva puente pesaje Longitud efectiva Estación de medición L1 L2 L3=L1 L/2 DP10 856F.DWG Long.puente pesaje Estación de medición DP10 856E.DWG La longitud del puente de pesaje es la distancia entre los rodillos que limitan la estación de medición. La longitud efectiva resulta de sumar la distancia entre los rodillos de medición y 2 veces 1/2 de la distancia entre estos y los rodillos que la limitan.

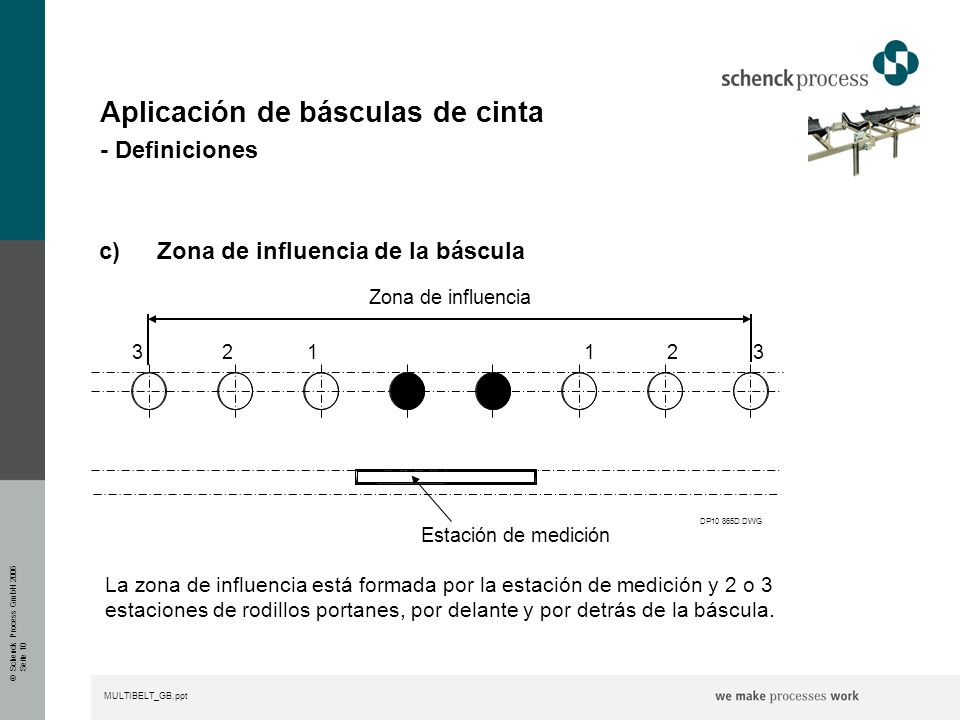

10 Aplicación de básculas de cinta - Definiciones
c) Zona de influencia de la báscula Zona de influencia Estación de medición DP10 865D.DWG 3 2 1 La zona de influencia está formada por la estación de medición y 2 o 3 estaciones de rodillos portanes, por delante y por detrás de la báscula.

11 Tipos de básculas de cinta SCHENCK
BMP BMC BED

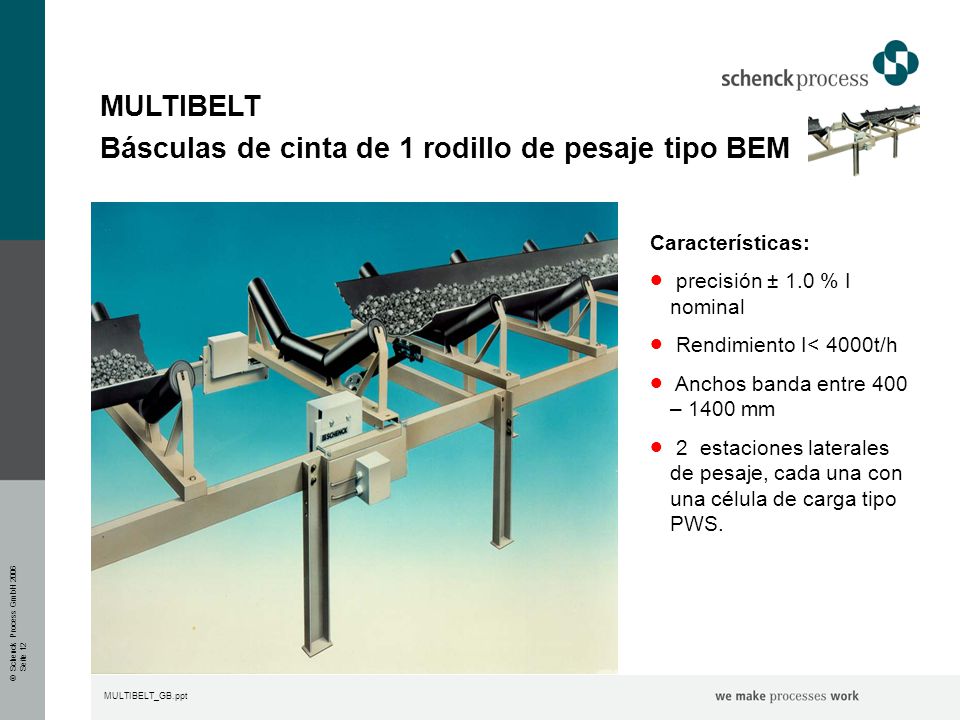

12 Básculas de cinta de 1 rodillo de pesaje tipo BEM
MULTIBELT Básculas de cinta de 1 rodillo de pesaje tipo BEM Características: precisión ± 1.0 % I nominal Rendimiento I< 4000t/h Anchos banda entre 400 – 1400 mm 2 estaciones laterales de pesaje, cada una con una célula de carga tipo PWS.

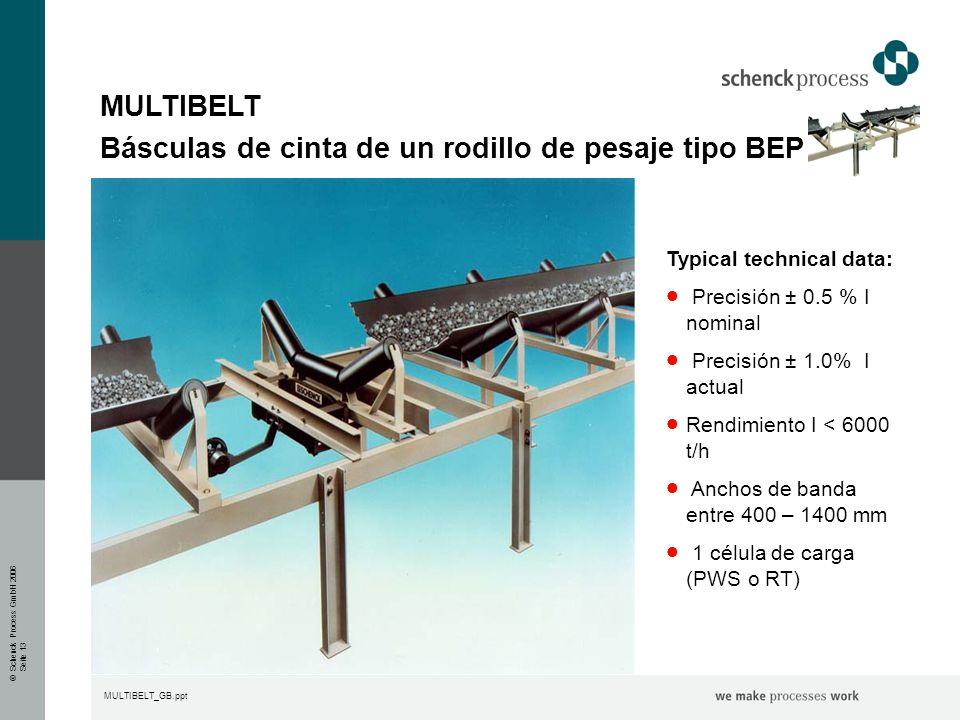

13 Básculas de cinta de un rodillo de pesaje tipo BEP
MULTIBELT Básculas de cinta de un rodillo de pesaje tipo BEP Typical technical data: Precisión ± 0.5 % I nominal Precisión ± 1.0% I actual Rendimiento I < 6000 t/h Anchos de banda entre 400 – 1400 mm 1 célula de carga (PWS o RT)

14 MULTIBELT Básculas de cinta de un rodillo de pesaje tipo BED
Typical technical data: Precisión +/- 0.5 % I nominal Precisión +/- 1.0% I actual Rendimiento I< t/h Anchos de banda 1600 – 2000 mm 2 modulos de pesaje con una célula cada uno.

15 MULTIBELT Básculas de cinta con varios rodillos tipo BMP
Características: Precisión ± 0.25 % I nominal Precisión ± 0.5 % I real Rendimiento I< 15,000 t/h Para anchos de banda de 500 – 1400 mm, llevan 1 célula de carga. Para anchos de banda de 1400 – 2000 mm, llevan 2 células de carga.

16 MULTIBELT Báscula con 2 rodillos de pesaje tipo BMP

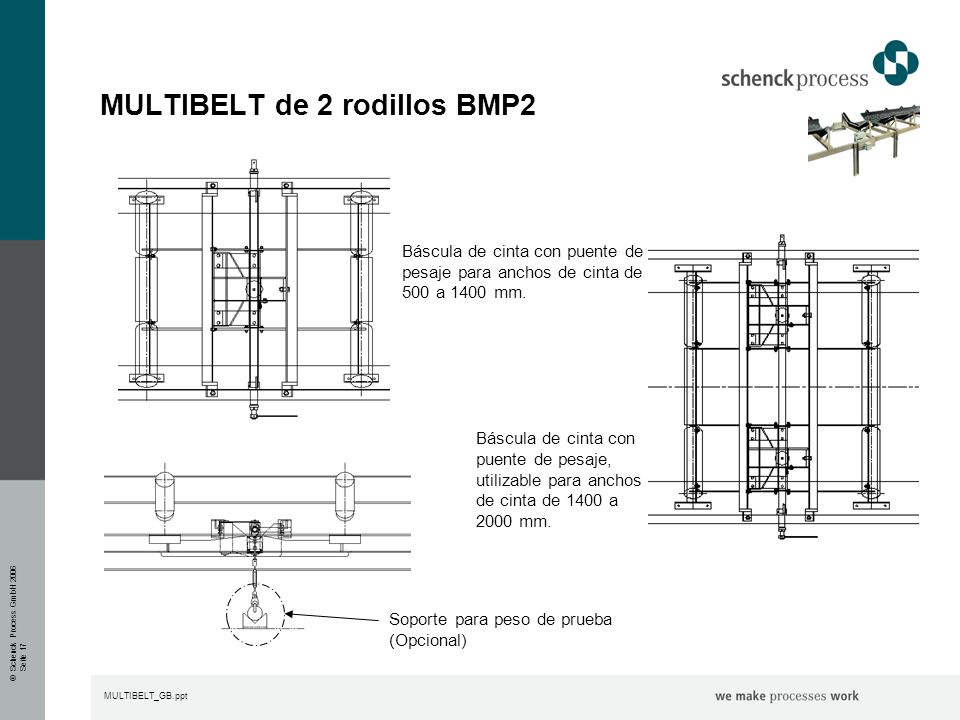

17 MULTIBELT de 2 rodillos BMP2
Báscula de cinta con puente de pesaje para anchos de cinta de 500 a 1400 mm. Báscula de cinta con puente de pesaje, utilizable para anchos de cinta de 1400 a mm. Soporte para peso de prueba (Opcional)

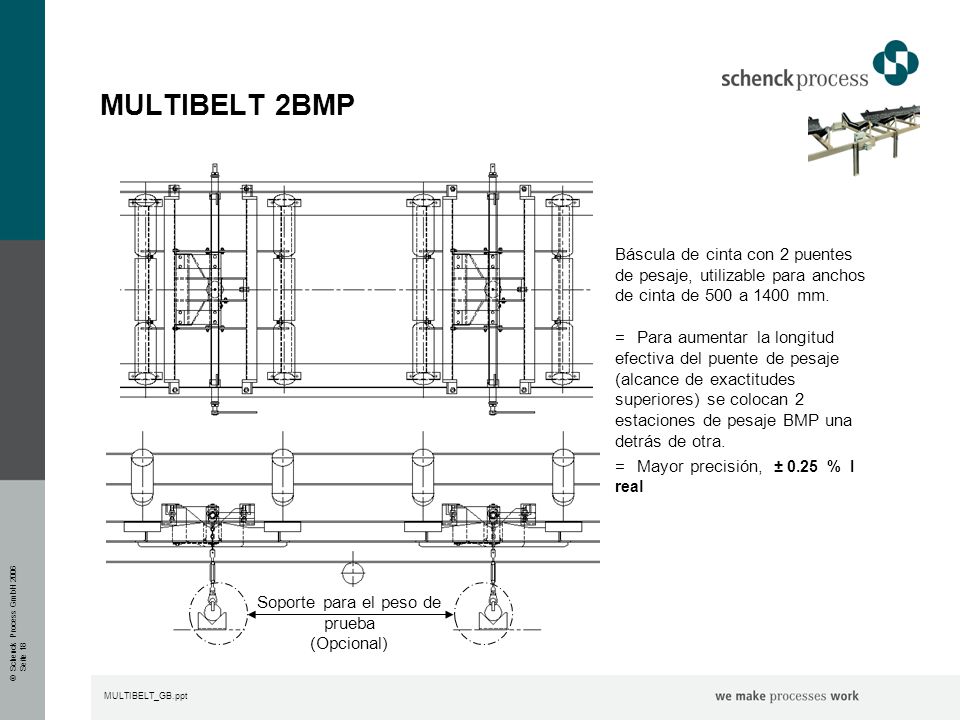

18 Soporte para el peso de prueba
MULTIBELT 2BMP Báscula de cinta con 2 puentes de pesaje, utilizable para anchos de cinta de 500 a 1400 mm. = Para aumentar la longitud efectiva del puente de pesaje (alcance de exactitudes superiores) se colocan 2 estaciones de pesaje BMP una detrás de otra. = Mayor precisión, ± % I real Soporte para el peso de prueba (Opcional)

19 MULTIBELT Báscula de cinta con varios rodillos de pesaje Tipo BMC
Características: Precisión +/ % I real Precisión +/ % I real (30 – 100%) Rendimiento I< t/h Para anchos de banda de 500 – 2000 mm 4 células de carga

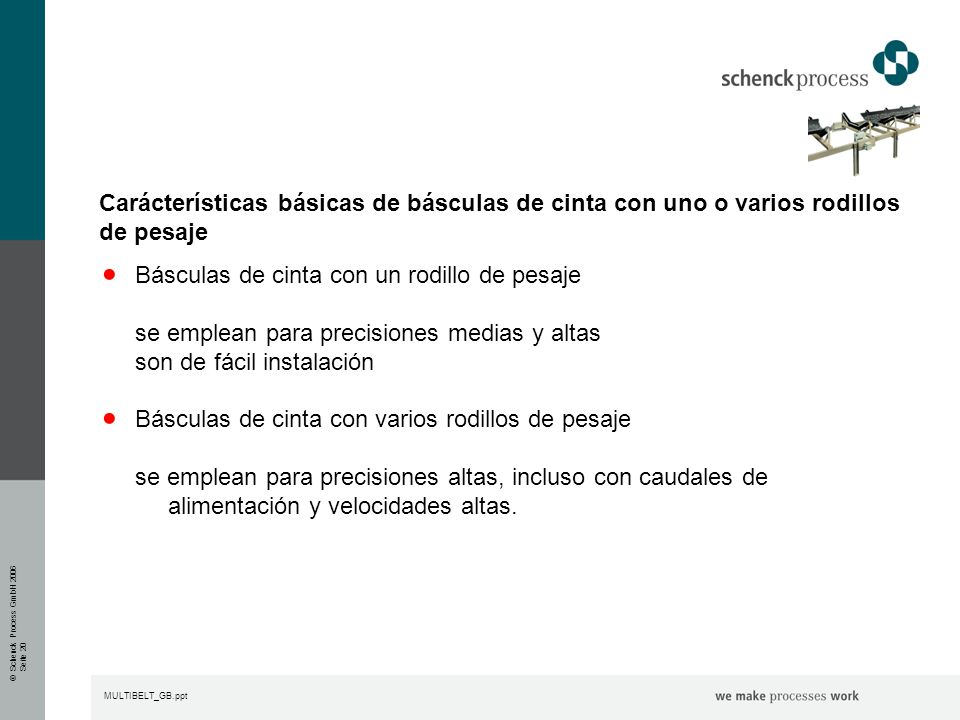

20 Carácterísticas básicas de básculas de cinta con uno o varios rodillos
de pesaje Básculas de cinta con un rodillo de pesaje se emplean para precisiones medias y altas son de fácil instalación Básculas de cinta con varios rodillos de pesaje se emplean para precisiones altas, incluso con caudales de alimentación y velocidades altas.

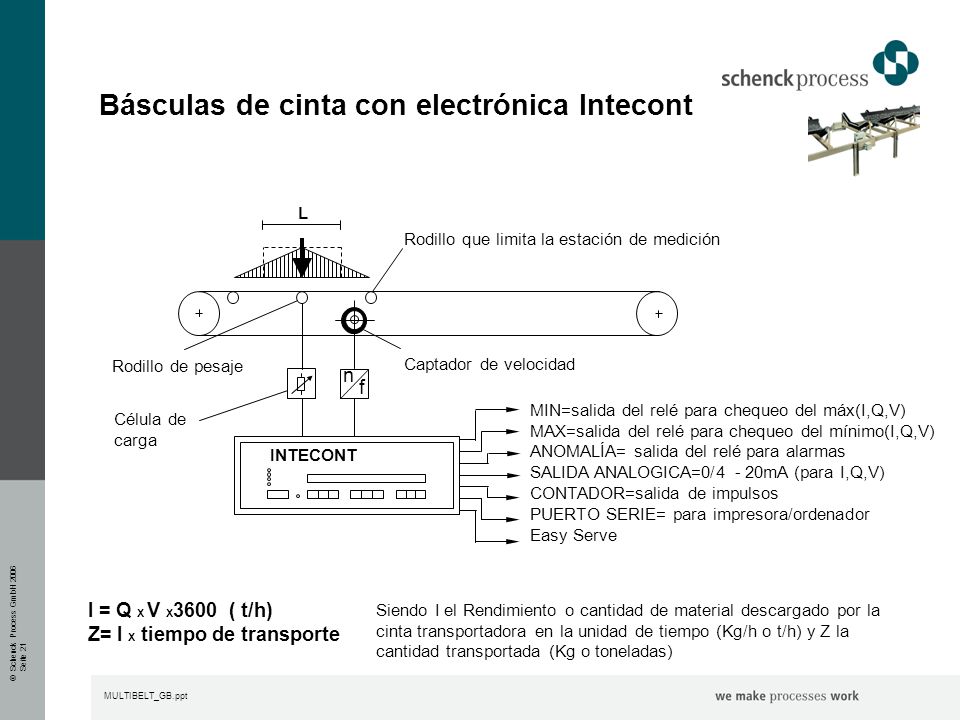

21 Básculas de cinta con electrónica Intecont
Rodillo que limita la estación de medición Rodillo de pesaje Captador de velocidad n f MIN=salida del relé para chequeo del máx(I,Q,V) MAX=salida del relé para chequeo del mínimo(I,Q,V) ANOMALÍA= salida del relé para alarmas SALIDA ANALOGICA=0/4 - 20mA (para I,Q,V) CONTADOR=salida de impulsos PUERTO SERIE= para impresora/ordenador Easy Serve Célula de carga INTECONT I = Q X V X3600 ( t/h) Z= I X tiempo de transporte Siendo I el Rendimiento o cantidad de material descargado por la cinta transportadora en la unidad de tiempo (Kg/h o t/h) y Z la cantidad transportada (Kg o toneladas)

22 1. Las 10 reglas de instalación
Montaje de la báscula de cinta en una parte rectilínea de la cinta (horizontal o ascendente) Las siguientes figuras representan versiones de cintas transportadoras con lugares de montaje típicos de básculas de cinta. Las cifras de los círculos sirven de escala de valoración (1=preferido a 7=desfavorable) para la influencia del lugar de montaje sobre la exactitud. Cinta transportadora horizontal Cinta transportadora ascendente Cintas transportadoras curvadas

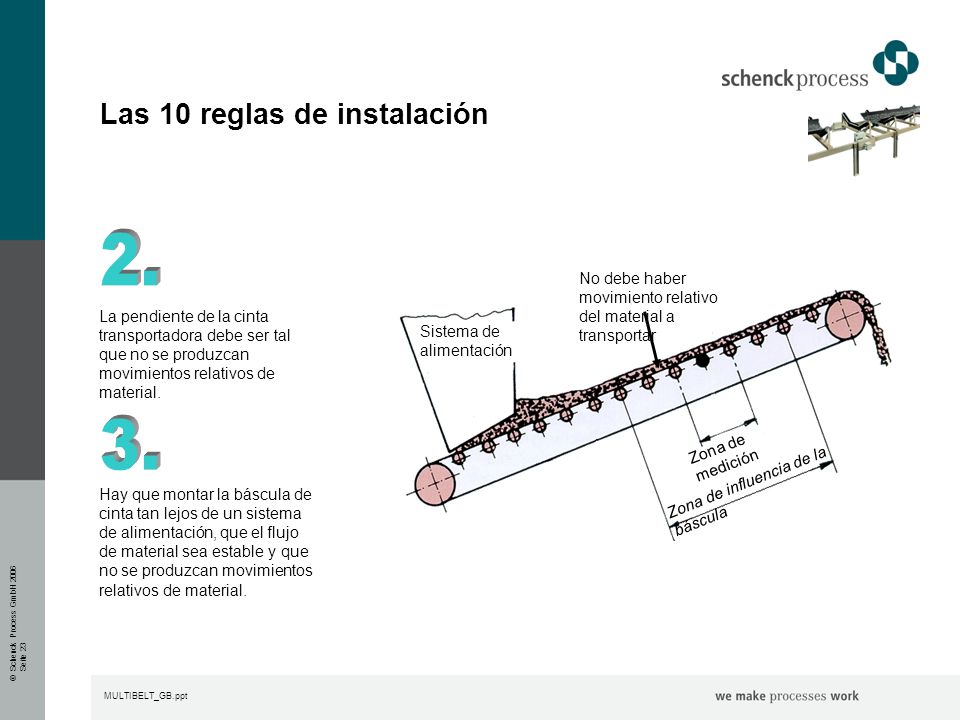

23 2. 3. Las 10 reglas de instalación
Sistema de alimentación No debe haber movimiento relativo del material a transportar Zona de medición Zona de influencia de la báscula La pendiente de la cinta transportadora debe ser tal que no se produzcan movimientos relativos de material. 3. Hay que montar la báscula de cinta tan lejos de un sistema de alimentación, que el flujo de material sea estable y que no se produzcan movimientos relativos de material.

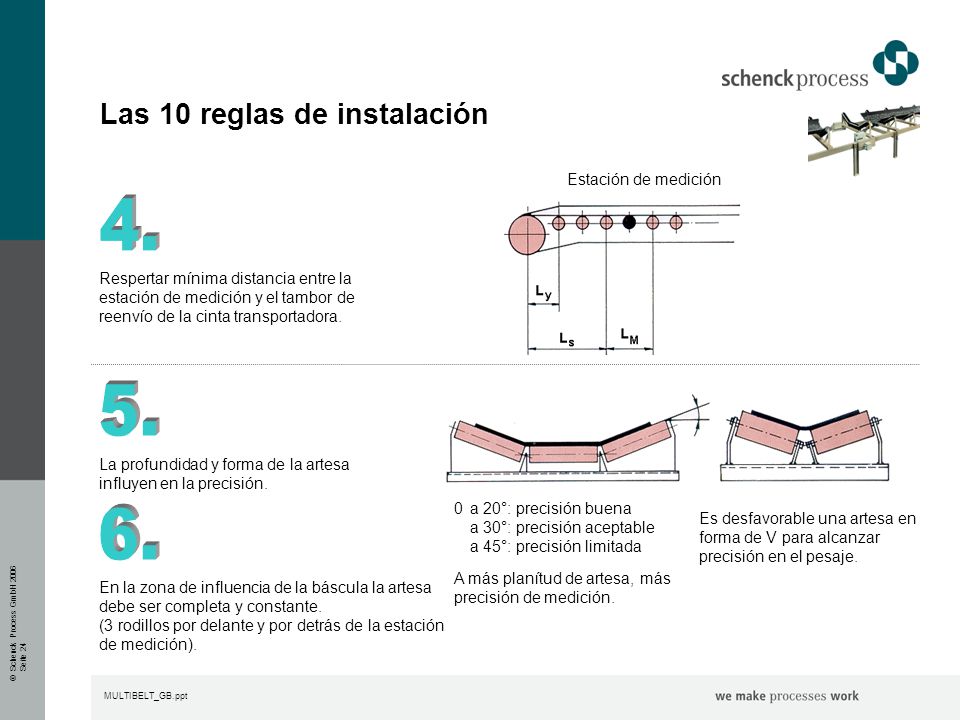

24 4. 5. 6. Las 10 reglas de instalación Estación de medición
Respertar mínima distancia entre la estación de medición y el tambor de reenvío de la cinta transportadora. 5. La profundidad y forma de la artesa influyen en la precisión. 0 a 20°: precisión buena a 30°: precisión aceptable a 45°: precisión limitada A más planítud de artesa, más precisión de medición. 6. Es desfavorable una artesa en forma de V para alcanzar precisión en el pesaje. En la zona de influencia de la báscula la artesa debe ser completa y constante. (3 rodillos por delante y por detrás de la estación de medición).

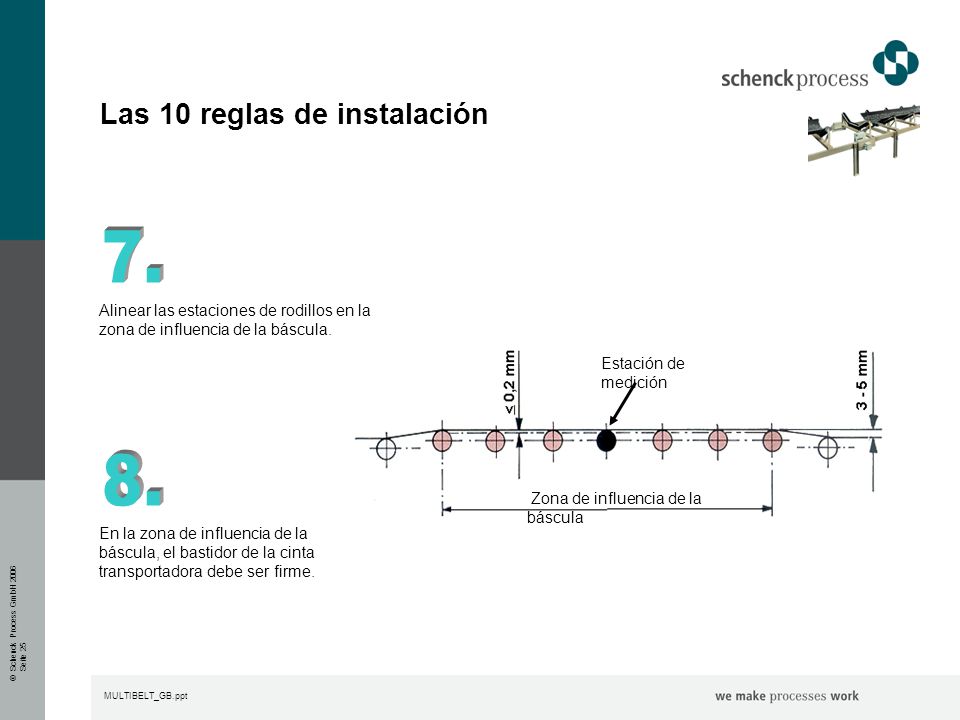

25 7. 8. Las 10 reglas de instalación
Alinear las estaciones de rodillos en la zona de influencia de la báscula. Estación de medición Zona de influencia de la báscula 8. En la zona de influencia de la báscula, el bastidor de la cinta transportadora debe ser firme.

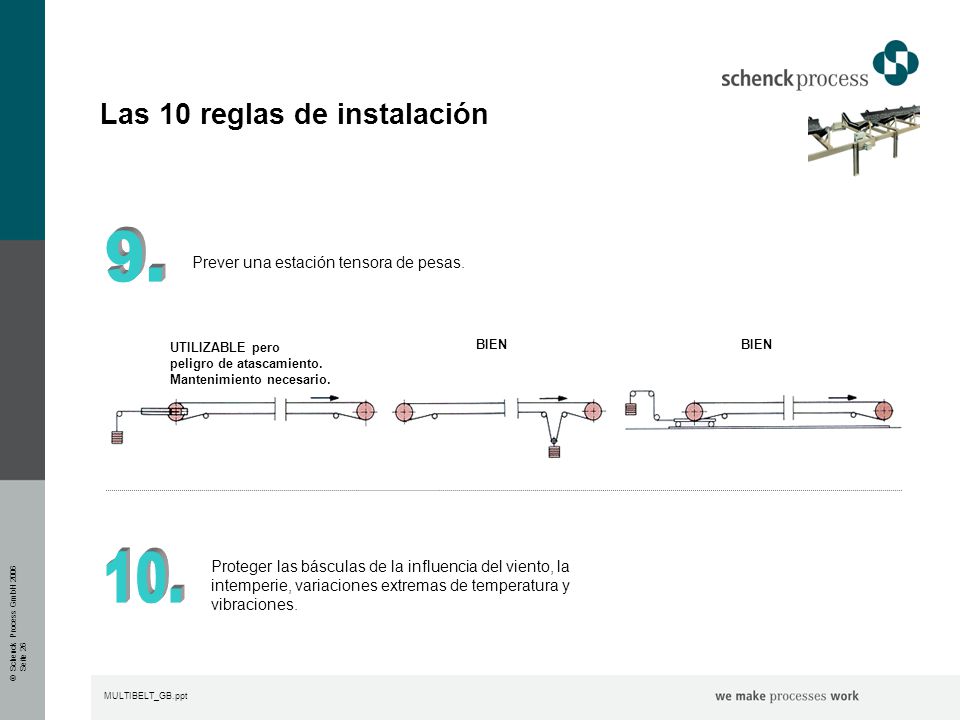

26 9. 10. Las 10 reglas de instalación
Prever una estación tensora de pesas. UTILIZABLE pero peligro de atascamiento. Mantenimiento necesario. BIEN BIEN 10. Proteger las básculas de la influencia del viento, la intemperie, variaciones extremas de temperatura y vibraciones.

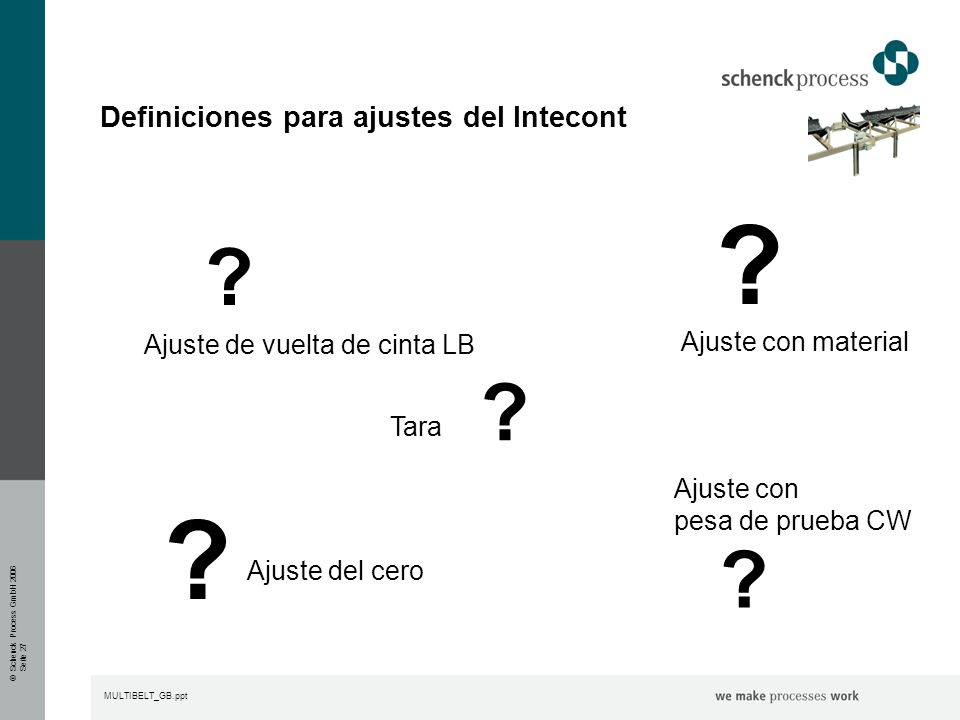

27 ? ? ? ? ? Definiciones para ajustes del Intecont Ajuste con material
Ajuste de vuelta de cinta LB Ajuste con material ? Tara Ajuste con pesa de prueba CW ? ? Ajuste del cero

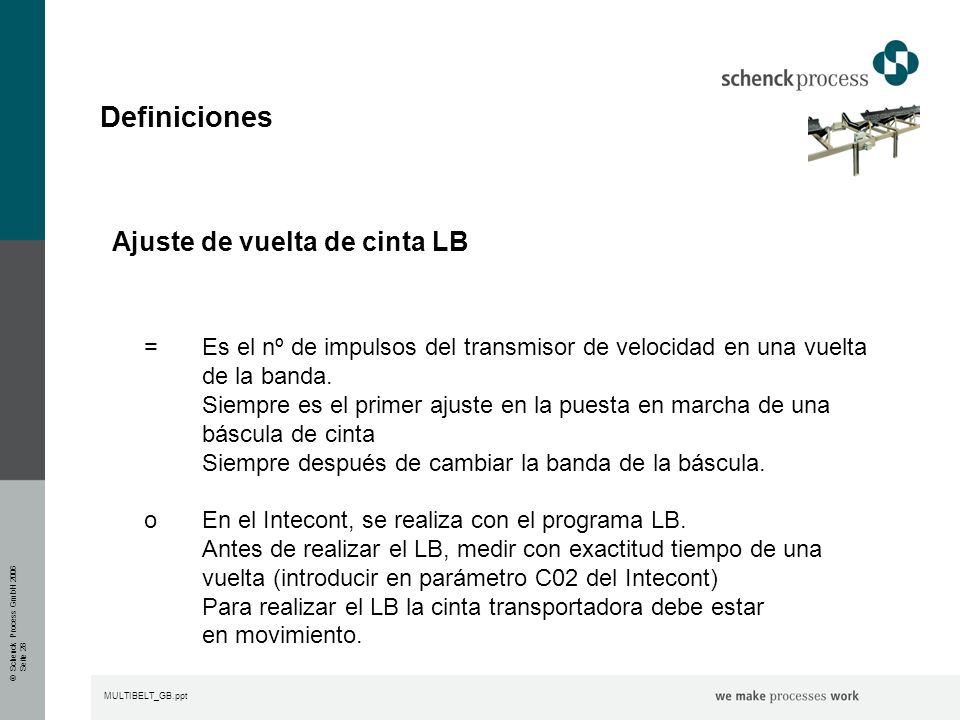

28 Definiciones Ajuste de vuelta de cinta LB
= Es el nº de impulsos del transmisor de velocidad en una vuelta de la banda. Siempre es el primer ajuste en la puesta en marcha de una báscula de cinta Siempre después de cambiar la banda de la báscula. o En el Intecont, se realiza con el programa LB. Antes de realizar el LB, medir con exactitud tiempo de una vuelta (introducir en parámetro C02 del Intecont) Para realizar el LB la cinta transportadora debe estar en movimiento.

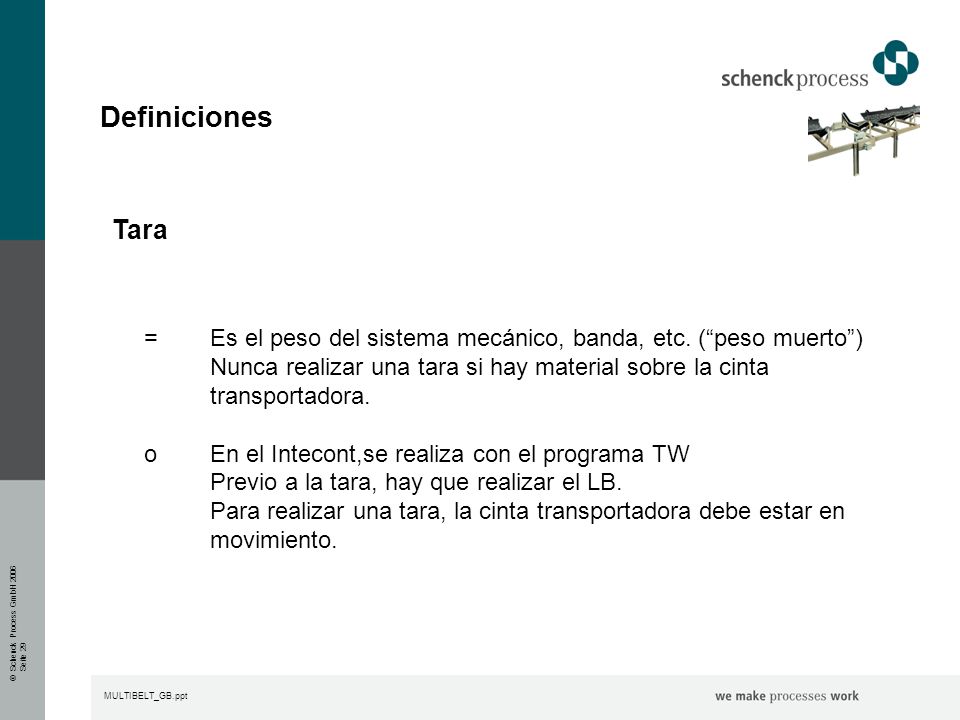

29 Definiciones Tara = Es el peso del sistema mecánico, banda, etc. (“peso muerto”) Nunca realizar una tara si hay material sobre la cinta transportadora. o En el Intecont,se realiza con el programa TW Previo a la tara, hay que realizar el LB. Para realizar una tara, la cinta transportadora debe estar en movimiento.

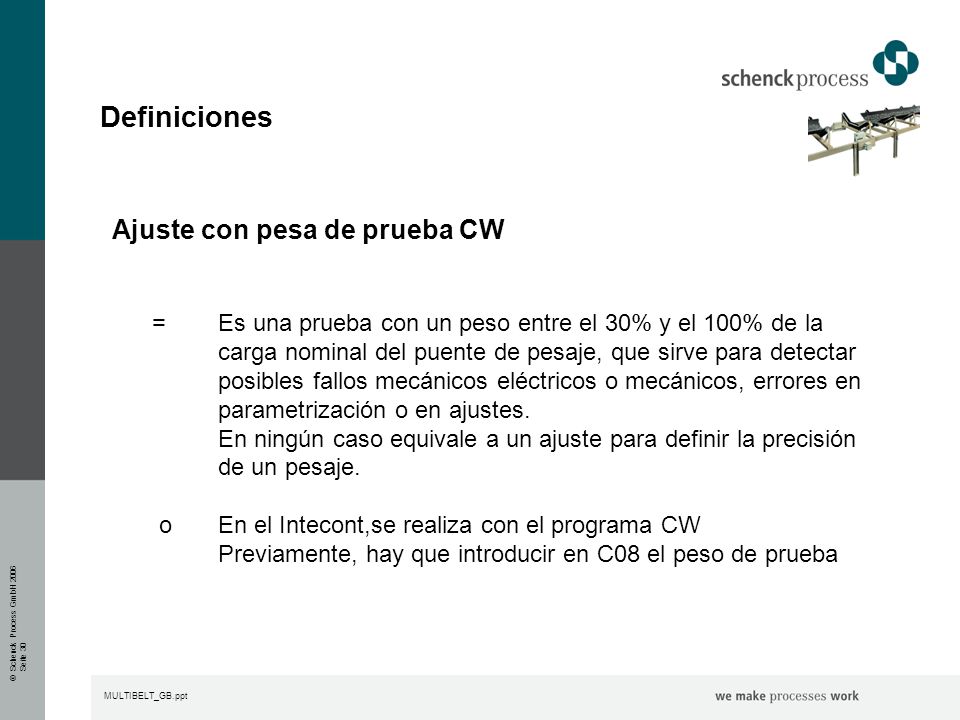

30 Definiciones Ajuste con pesa de prueba CW
= Es una prueba con un peso entre el 30% y el 100% de la carga nominal del puente de pesaje, que sirve para detectar posibles fallos mecánicos eléctricos o mecánicos, errores en parametrización o en ajustes. En ningún caso equivale a un ajuste para definir la precisión de un pesaje. o En el Intecont,se realiza con el programa CW Previamente, hay que introducir en C08 el peso de prueba

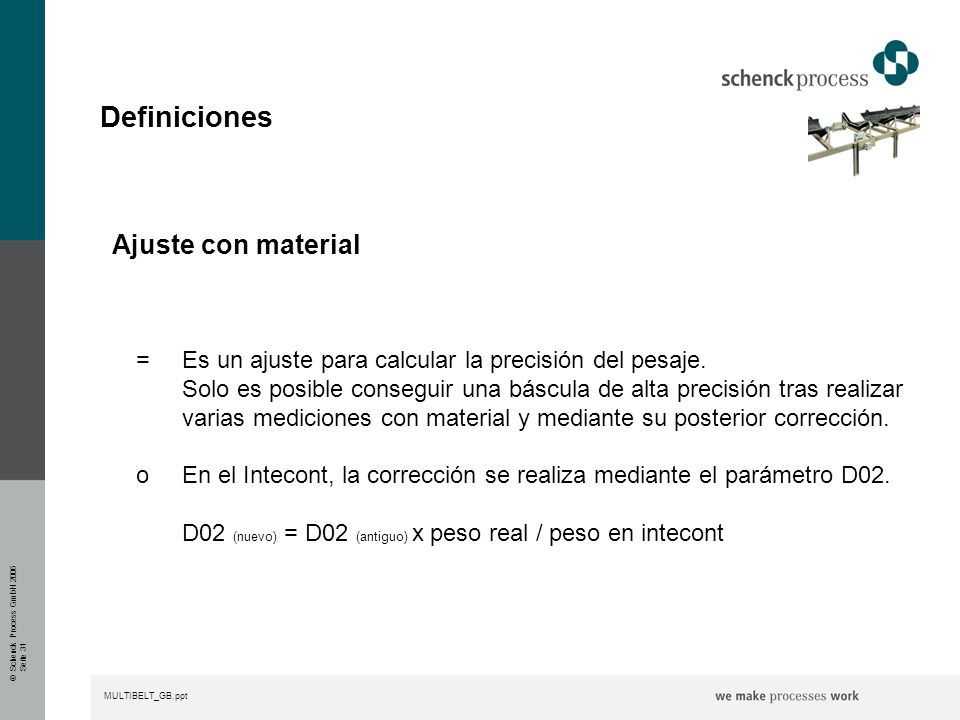

31 Definiciones Ajuste con material
= Es un ajuste para calcular la precisión del pesaje. Solo es posible conseguir una báscula de alta precisión tras realizar varias mediciones con material y mediante su posterior corrección. o En el Intecont, la corrección se realiza mediante el parámetro D02. D02 (nuevo) = D02 (antiguo) x peso real / peso en intecont

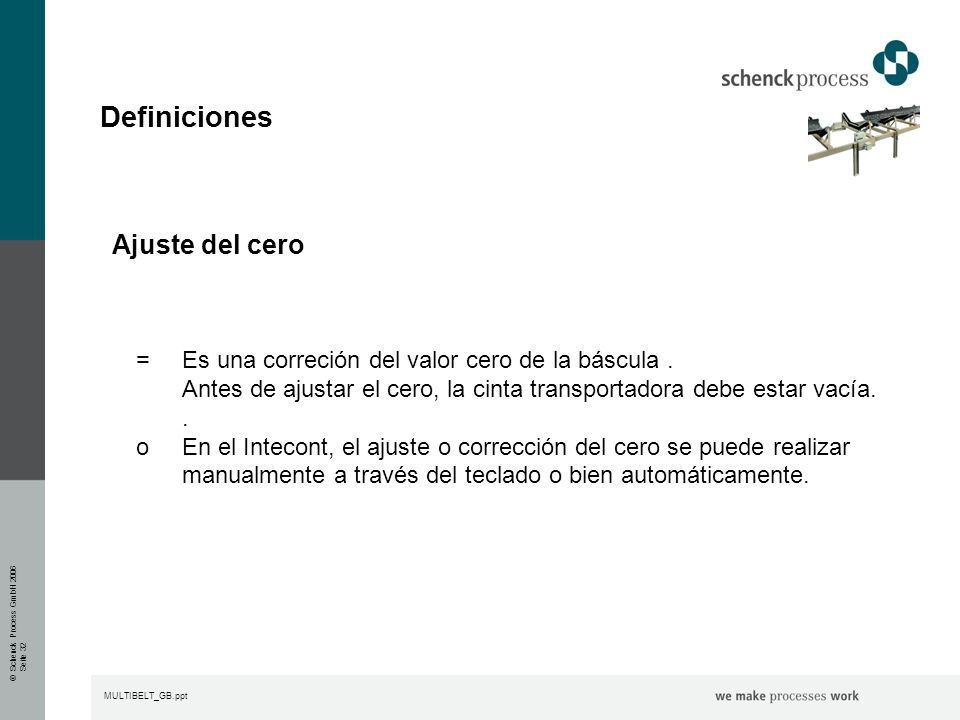

32 Definiciones Ajuste del cero
= Es una correción del valor cero de la báscula . Antes de ajustar el cero, la cinta transportadora debe estar vacía. . o En el Intecont, el ajuste o corrección del cero se puede realizar manualmente a través del teclado o bien automáticamente.

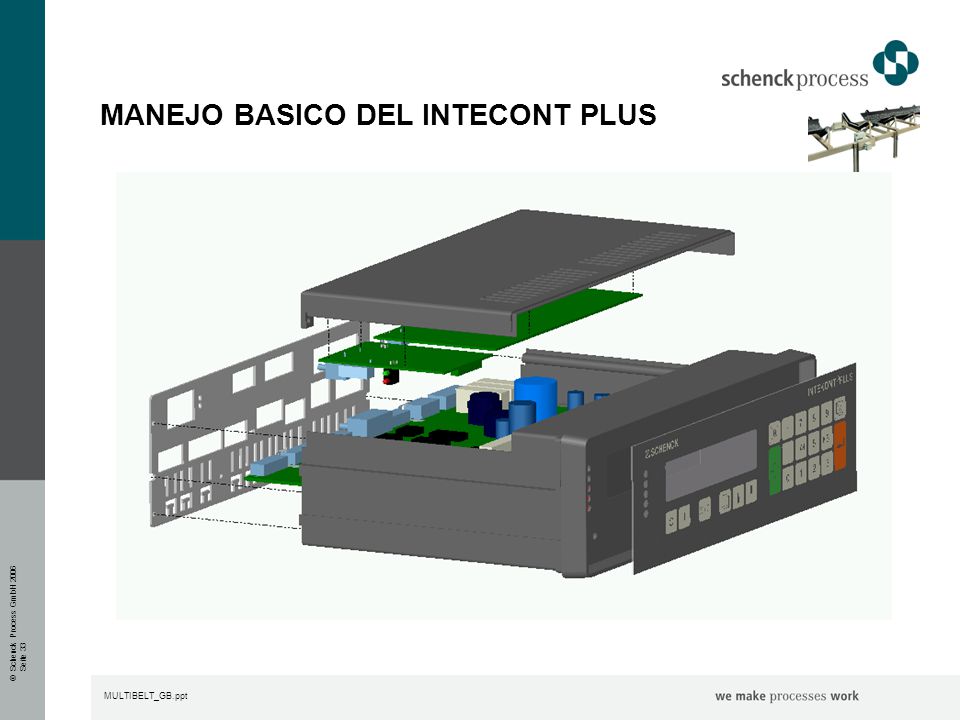

33 MANEJO BASICO DEL INTECONT PLUS

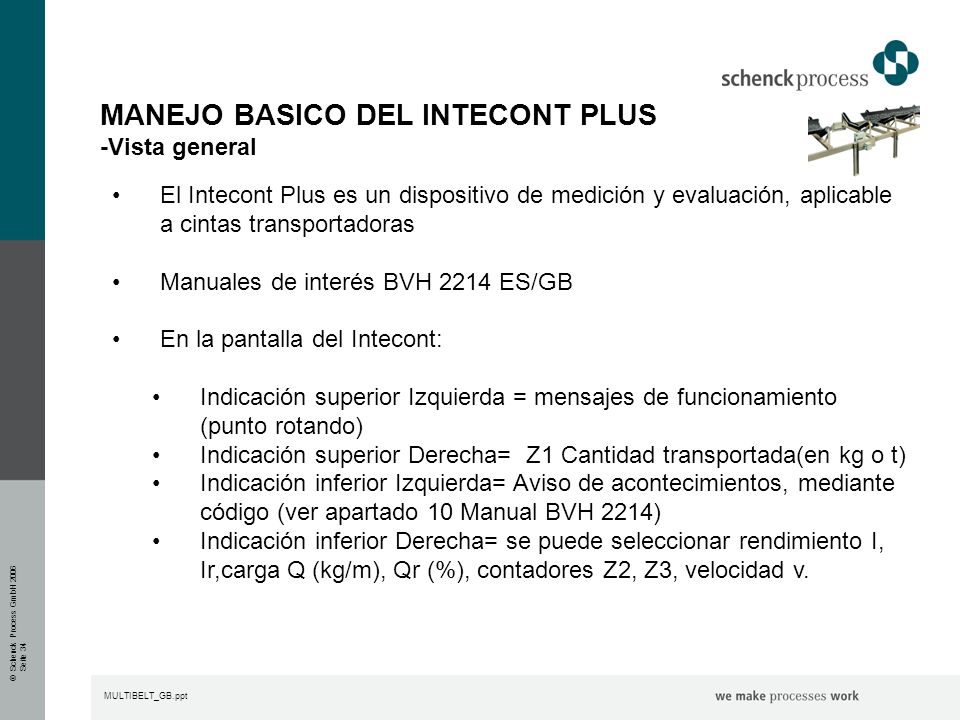

34 MANEJO BASICO DEL INTECONT PLUS -Vista general
El Intecont Plus es un dispositivo de medición y evaluación, aplicable a cintas transportadoras Manuales de interés BVH 2214 ES/GB En la pantalla del Intecont: Indicación superior Izquierda = mensajes de funcionamiento (punto rotando) Indicación superior Derecha= Z1 Cantidad transportada(en kg o t) Indicación inferior Izquierda= Aviso de acontecimientos, mediante código (ver apartado 10 Manual BVH 2214) Indicación inferior Derecha= se puede seleccionar rendimiento I, Ir,carga Q (kg/m), Qr (%), contadores Z2, Z3, velocidad v.

35

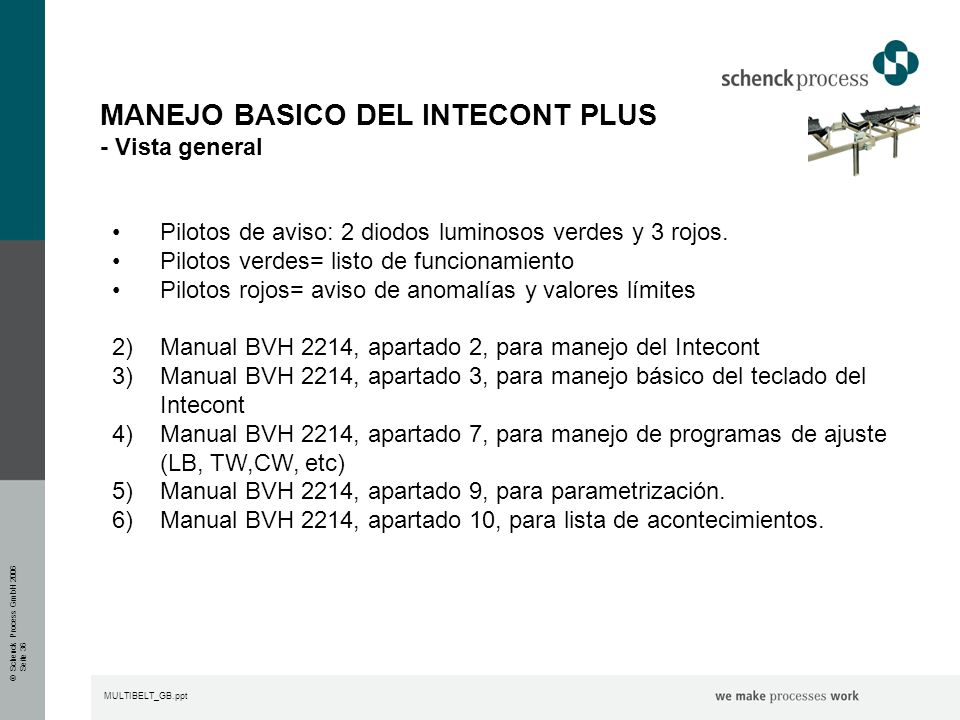

36 MANEJO BASICO DEL INTECONT PLUS - Vista general
Pilotos de aviso: 2 diodos luminosos verdes y 3 rojos. Pilotos verdes= listo de funcionamiento Pilotos rojos= aviso de anomalías y valores límites 2) Manual BVH 2214, apartado 2, para manejo del Intecont 3) Manual BVH 2214, apartado 3, para manejo básico del teclado del Intecont 4) Manual BVH 2214, apartado 7, para manejo de programas de ajuste (LB, TW,CW, etc) 5) Manual BVH 2214, apartado 9, para parametrización. 6) Manual BVH 2214, apartado 10, para lista de acontecimientos.

37 Sustitución de un Intecont Plus FIP, por un VEG
X6 X8 DA4-8 X4 X1 DA1-3 X5 X7 Tacho WZ (5X6) AO1 DE4+5 X11 AI DE2 X9 Imp. DE3 X2 24V X3 DE1 DE6 3.Namur EasyServe X20 Seriell X10 Drucker AO2
