La Estrella Mas Nueva en el Universo de Nivel MAGNETROL

Presentación del tema: "La Estrella Mas Nueva en el Universo de Nivel MAGNETROL"— Transcripción de la presentación:

1 La Estrella Mas Nueva en el Universo de Nivel MAGNETROL
INTRODUCCIÓN ORION INSTRUMENTS La Estrella Mas Nueva en el Universo de Nivel MAGNETROL

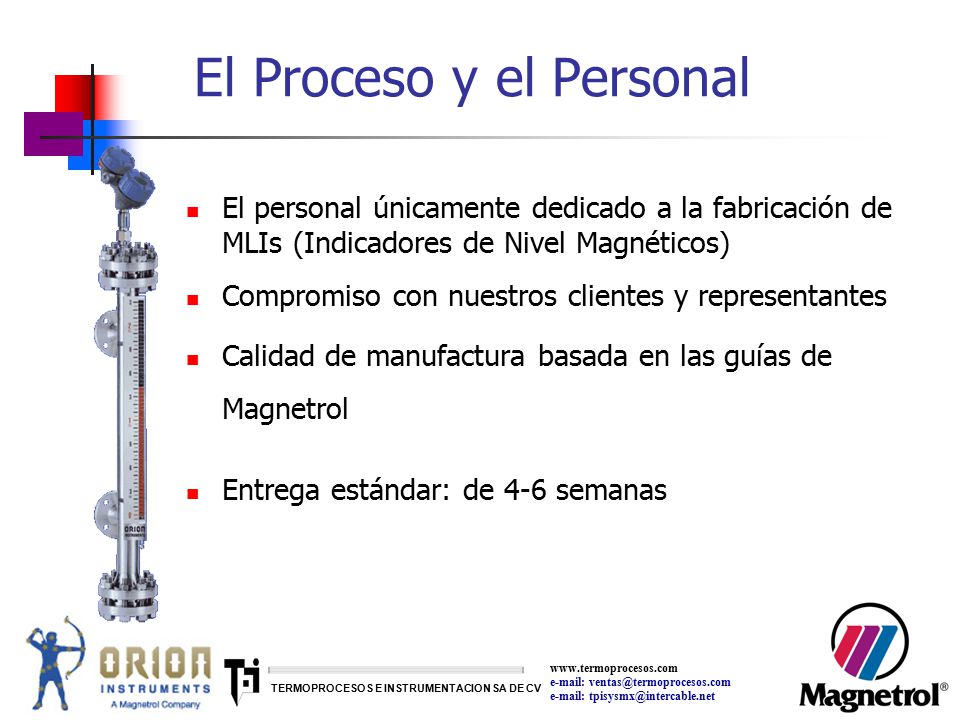

2 El Proceso y el Personal
El personal únicamente dedicado a la fabricación de MLIs (Indicadores de Nivel Magnéticos) Compromiso con nuestros clientes y representantes Calidad de manufactura basada en las guías de Magnetrol Entrega estándar: de 4-6 semanas

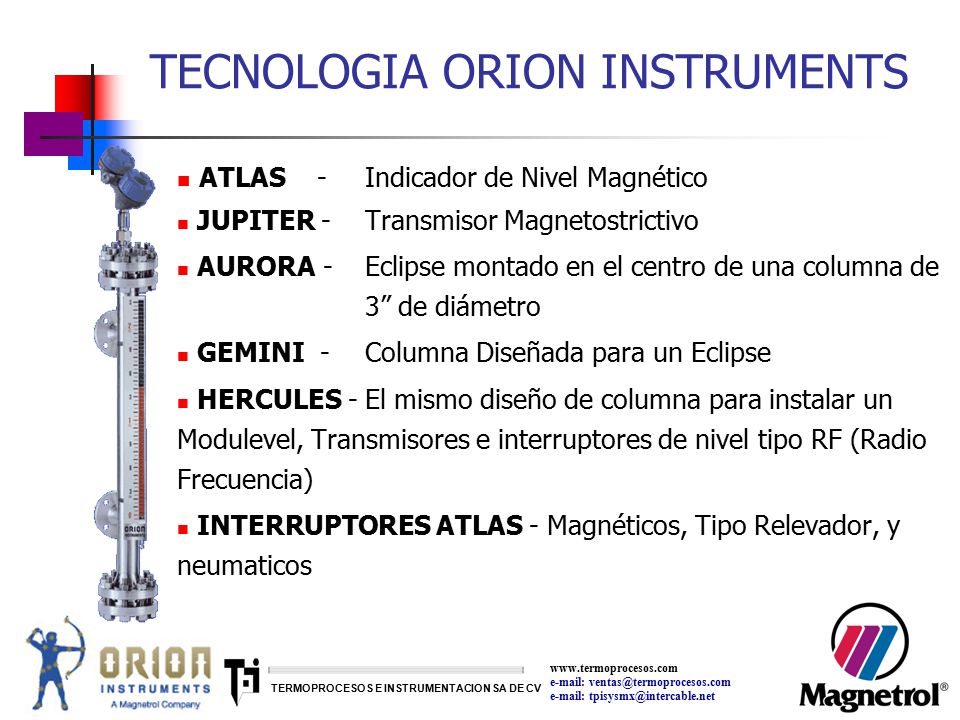

3 TECNOLOGIA ORION INSTRUMENTS
ATLAS - Indicador de Nivel Magnético JUPITER - Transmisor Magnetostrictivo AURORA - Eclipse montado en el centro de una columna de 3” de diámetro GEMINI - Columna Diseñada para un Eclipse HERCULES - El mismo diseño de columna para instalar un Modulevel, Transmisores e interruptores de nivel tipo RF (Radio Frecuencia) INTERRUPTORES ATLAS - Magnéticos, Tipo Relevador, y neumaticos

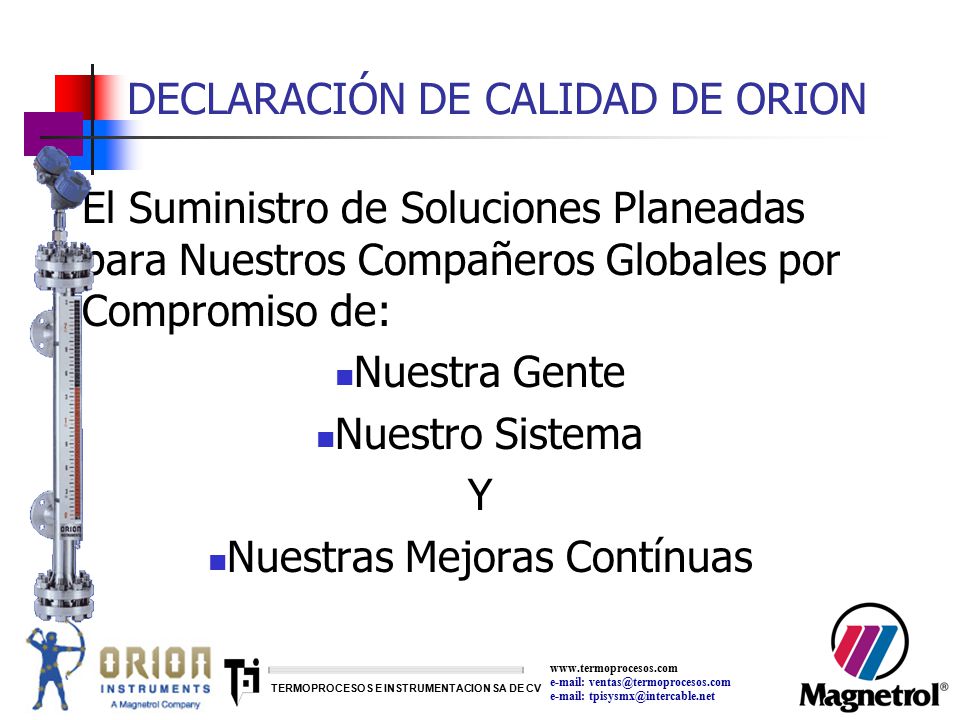

4 DECLARACIÓN DE CALIDAD DE ORION
El Suministro de Soluciones Planeadas para Nuestros Compañeros Globales por Compromiso de: Nuestra Gente Nuestro Sistema Y Nuestras Mejoras Contínuas

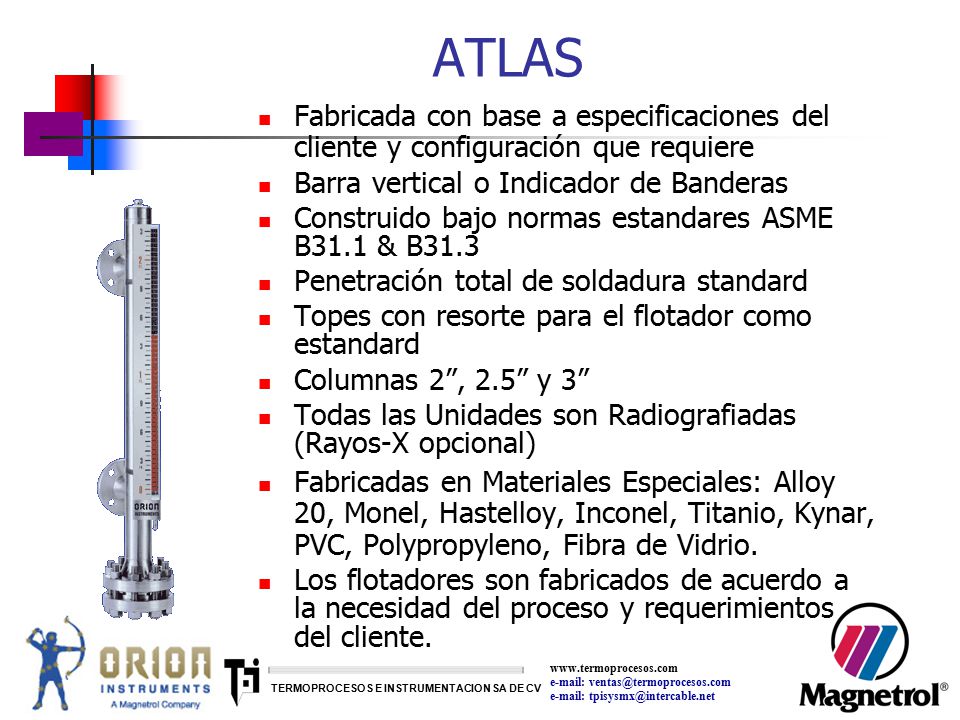

5 ATLAS Fabricada con base a especificaciones del cliente y configuración que requiere Barra vertical o Indicador de Banderas Construido bajo normas estandares ASME B31.1 & B31.3 Penetración total de soldadura standard Topes con resorte para el flotador como estandard Columnas 2”, 2.5” y 3” Todas las Unidades son Radiografiadas (Rayos-X opcional) Fabricadas en Materiales Especiales: Alloy 20, Monel, Hastelloy, Inconel, Titanio, Kynar, PVC, Polypropyleno, Fibra de Vidrio. Los flotadores son fabricados de acuerdo a la necesidad del proceso y requerimientos del cliente.

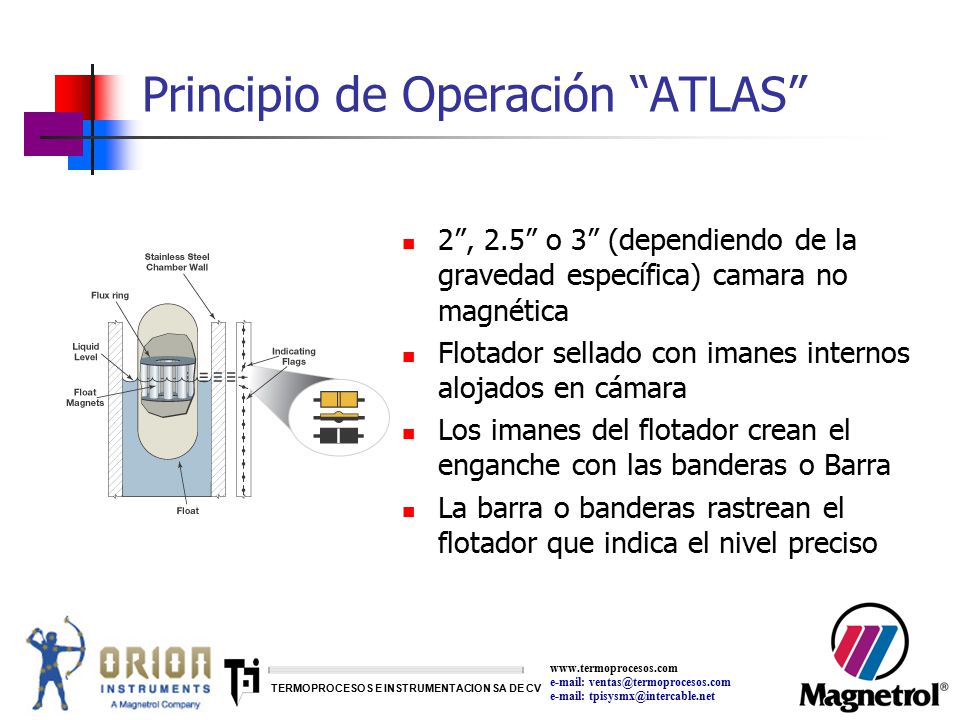

6 Principio de Operación “ATLAS”
2”, 2.5” o 3” (dependiendo de la gravedad específica) camara no magnética Flotador sellado con imanes internos alojados en cámara Los imanes del flotador crean el enganche con las banderas o Barra La barra o banderas rastrean el flotador que indica el nivel preciso

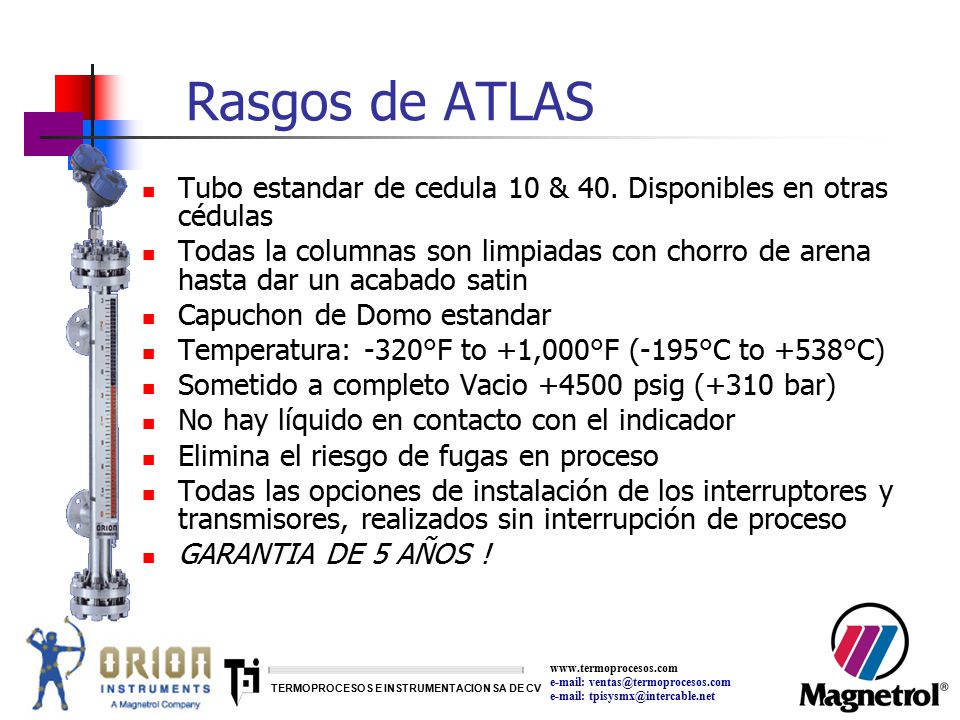

7 Rasgos de ATLAS Tubo estandar de cedula 10 & 40. Disponibles en otras cédulas Todas la columnas son limpiadas con chorro de arena hasta dar un acabado satin Capuchon de Domo estandar Temperatura: -320°F to +1,000°F (-195°C to +538°C) Sometido a completo Vacio psig (+310 bar) No hay líquido en contacto con el indicador Elimina el riesgo de fugas en proceso Todas las opciones de instalación de los interruptores y transmisores, realizados sin interrupción de proceso GARANTIA DE 5 AÑOS !

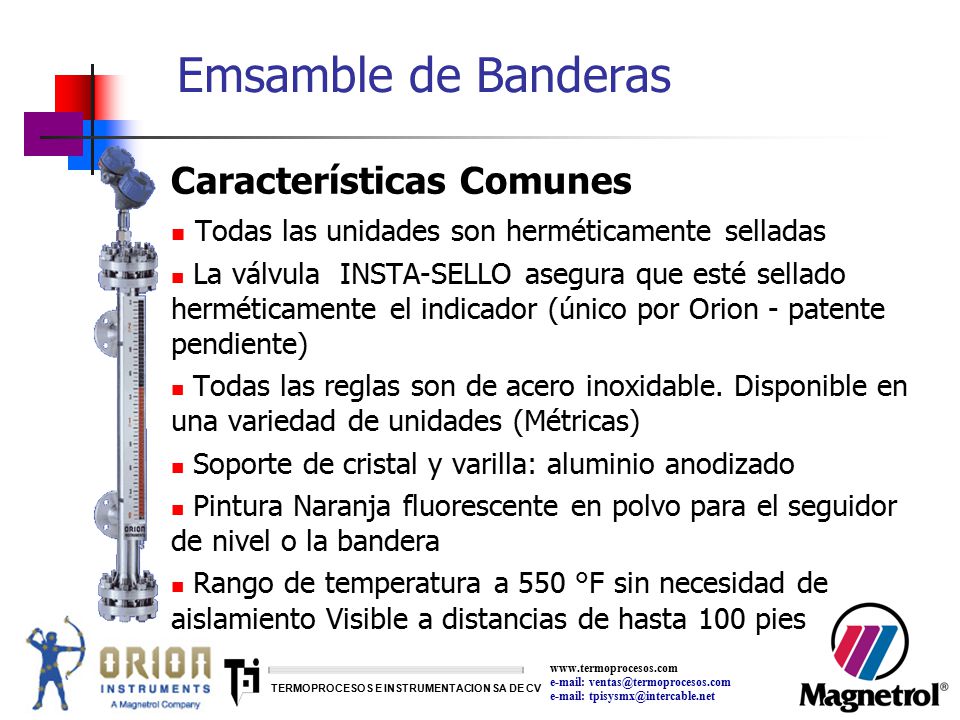

8 Emsamble de Banderas Características Comunes
Todas las unidades son herméticamente selladas La válvula INSTA-SELLO asegura que esté sellado herméticamente el indicador (único por Orion - patente pendiente) Todas las reglas son de acero inoxidable. Disponible en una variedad de unidades (Métricas) Soporte de cristal y varilla: aluminio anodizado Pintura Naranja fluorescente en polvo para el seguidor de nivel o la bandera Rango de temperatura a 550 °F sin necesidad de aislamiento Visible a distancias de hasta 100 pies

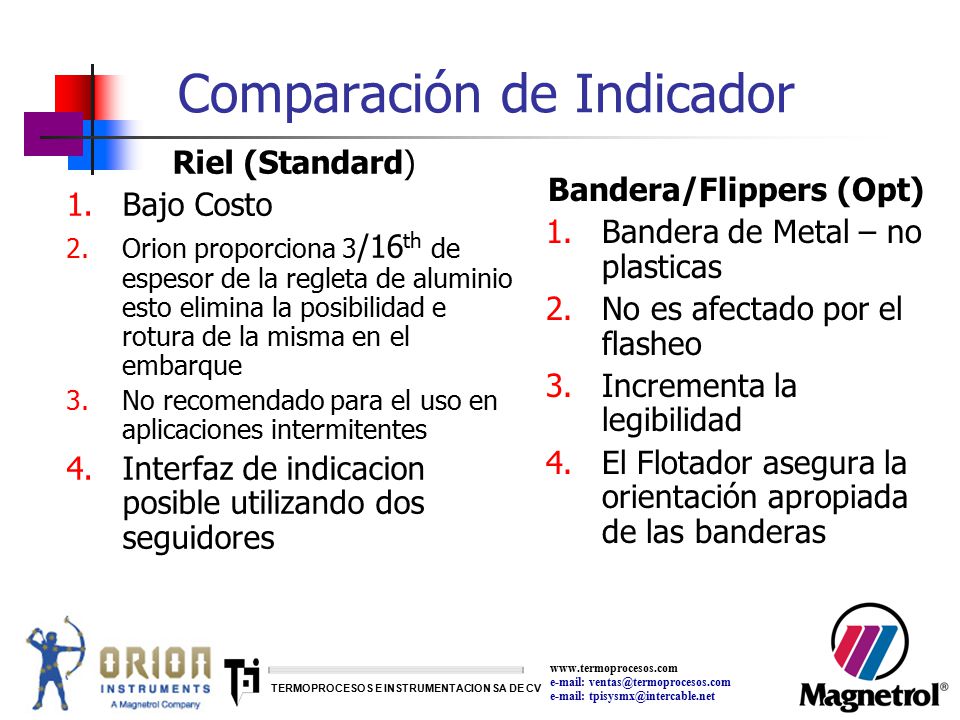

9 Comparación de Indicador
Riel (Standard) Bajo Costo Orion proporciona 3/16th de espesor de la regleta de aluminio esto elimina la posibilidad e rotura de la misma en el embarque No recomendado para el uso en aplicaciones intermitentes Interfaz de indicacion posible utilizando dos seguidores Bandera/Flippers (Opt) Bandera de Metal – no plasticas No es afectado por el flasheo Incrementa la legibilidad El Flotador asegura la orientación apropiada de las banderas

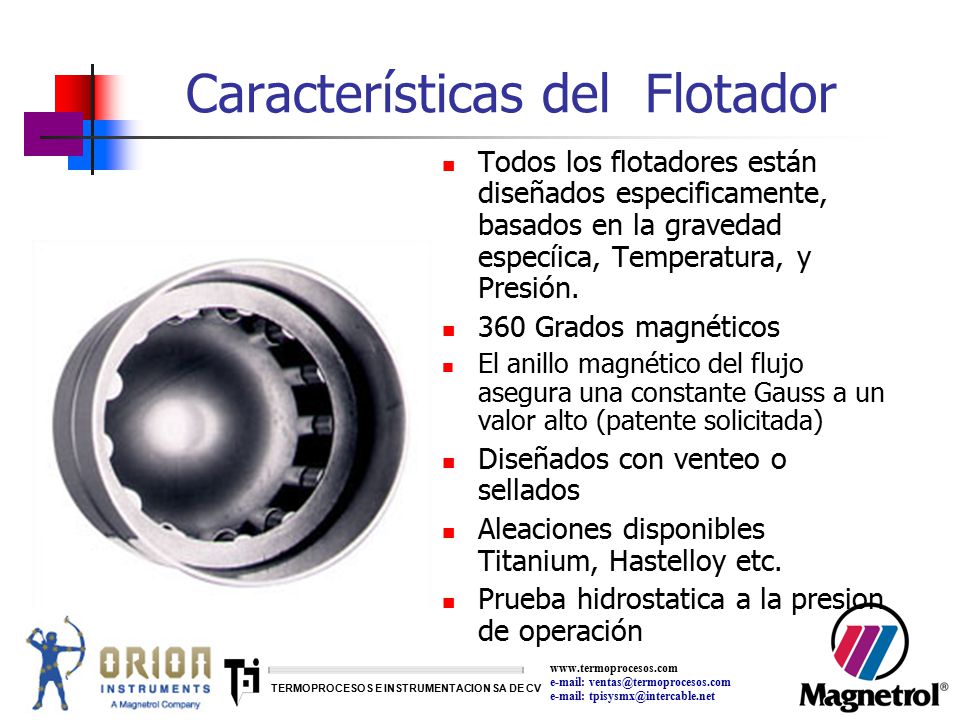

10 Características del Flotador
Todos los flotadores están diseñados especificamente, basados en la gravedad especíica, Temperatura, y Presión. 360 Grados magnéticos El anillo magnético del flujo asegura una constante Gauss a un valor alto (patente solicitada) Diseñados con venteo o sellados Aleaciones disponibles Titanium, Hastelloy etc. Prueba hidrostatica a la presion de operación

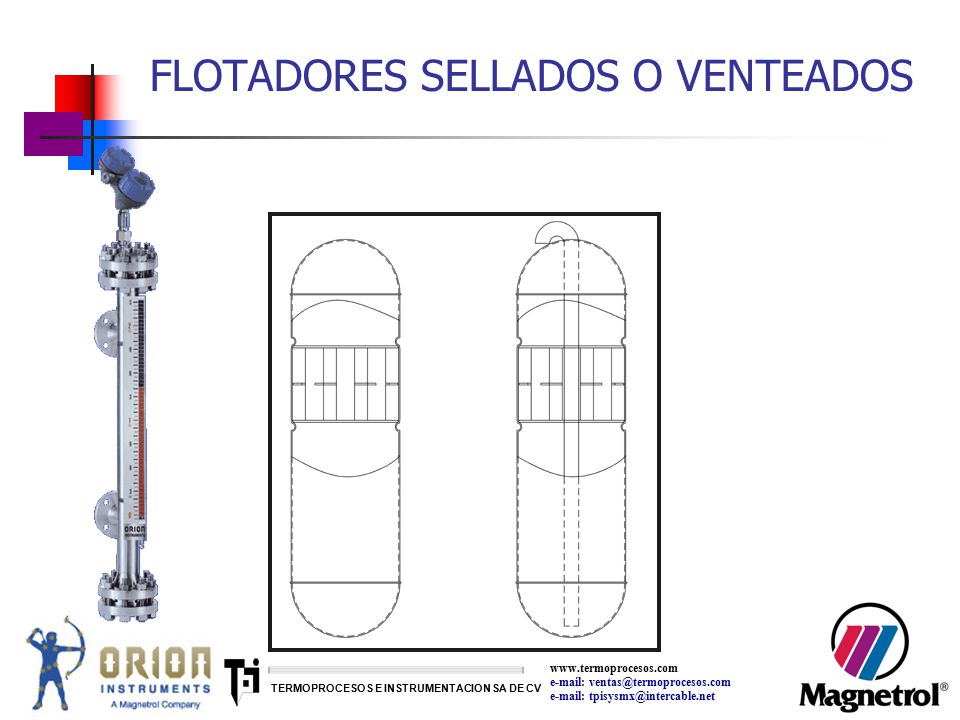

11 FLOTADORES SELLADOS O VENTEADOS

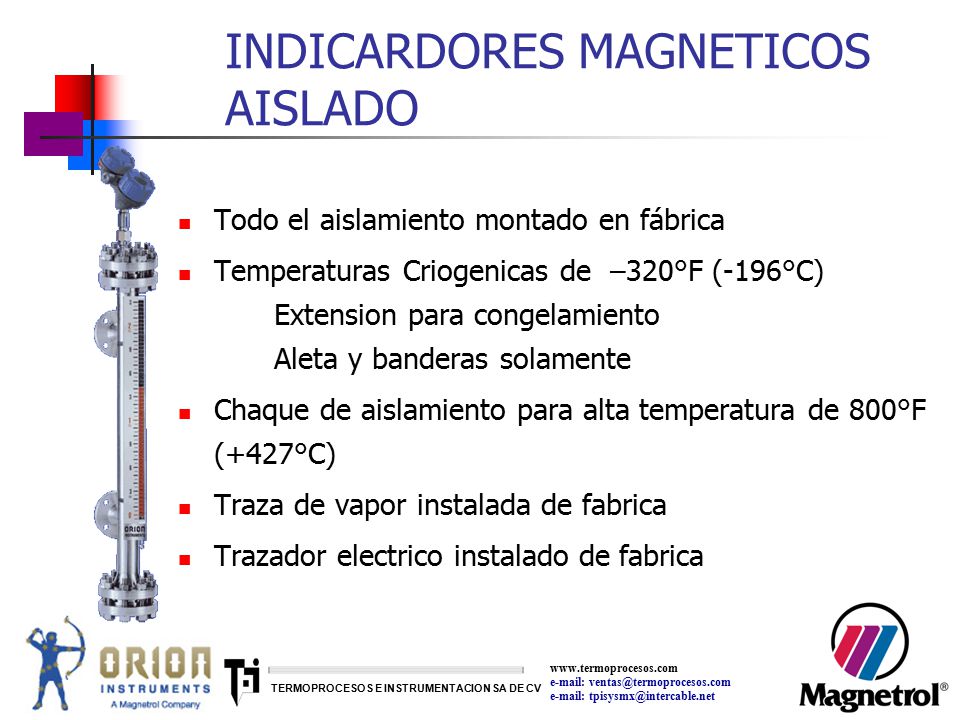

12 INDICARDORES MAGNETICOS AISLADO
Todo el aislamiento montado en fábrica Temperaturas Criogenicas de –320°F (-196°C) Extension para congelamiento Aleta y banderas solamente Chaque de aislamiento para alta temperatura de 800°F (+427°C) Traza de vapor instalada de fabrica Trazador electrico instalado de fabrica

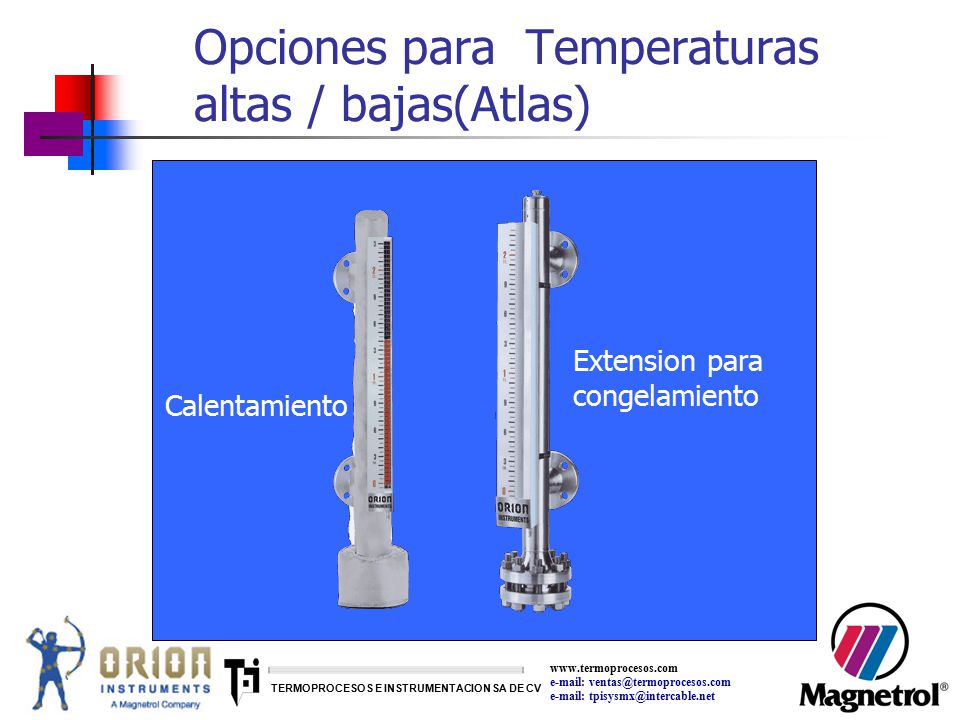

13 Opciones para Temperaturas altas / bajas(Atlas)
Extension para congelamiento Calentamiento

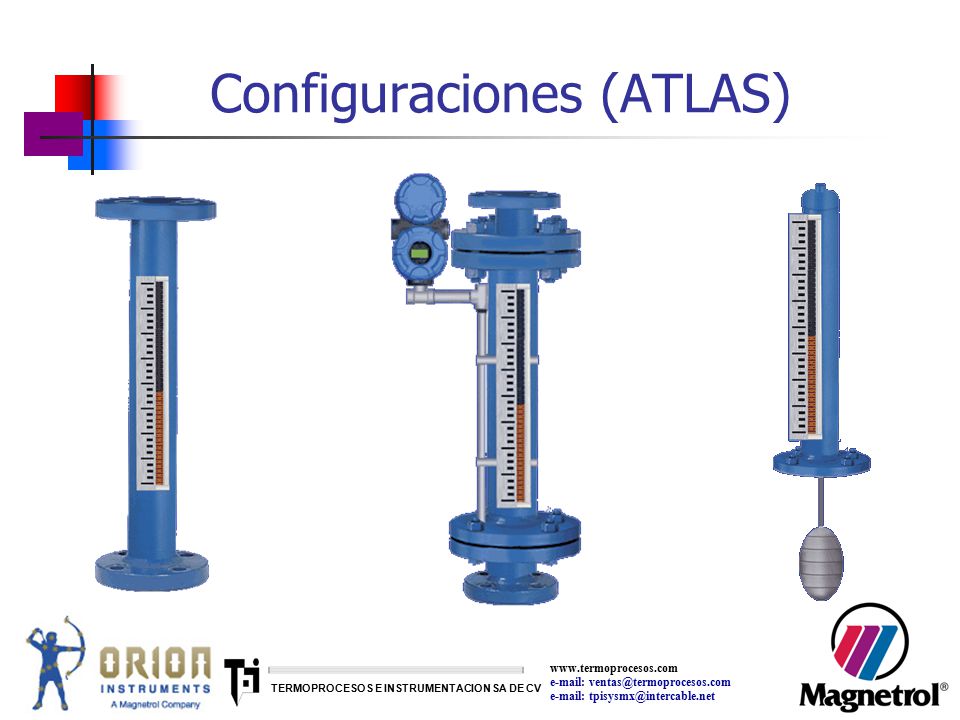

14 Configuraciones (ATLAS)

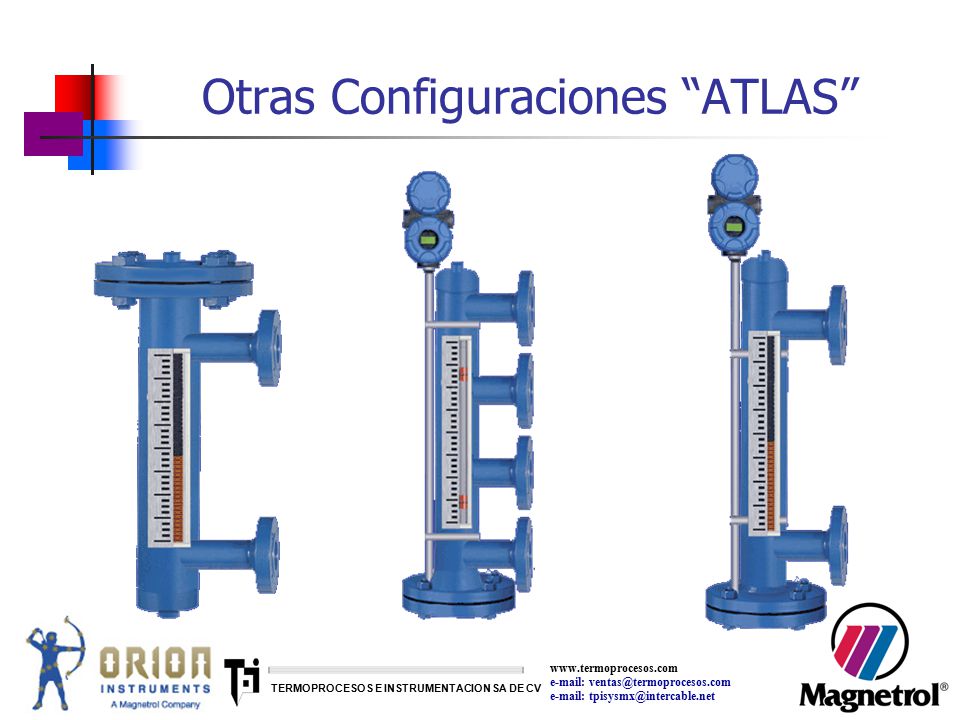

15 Otras Configuraciones “ATLAS”

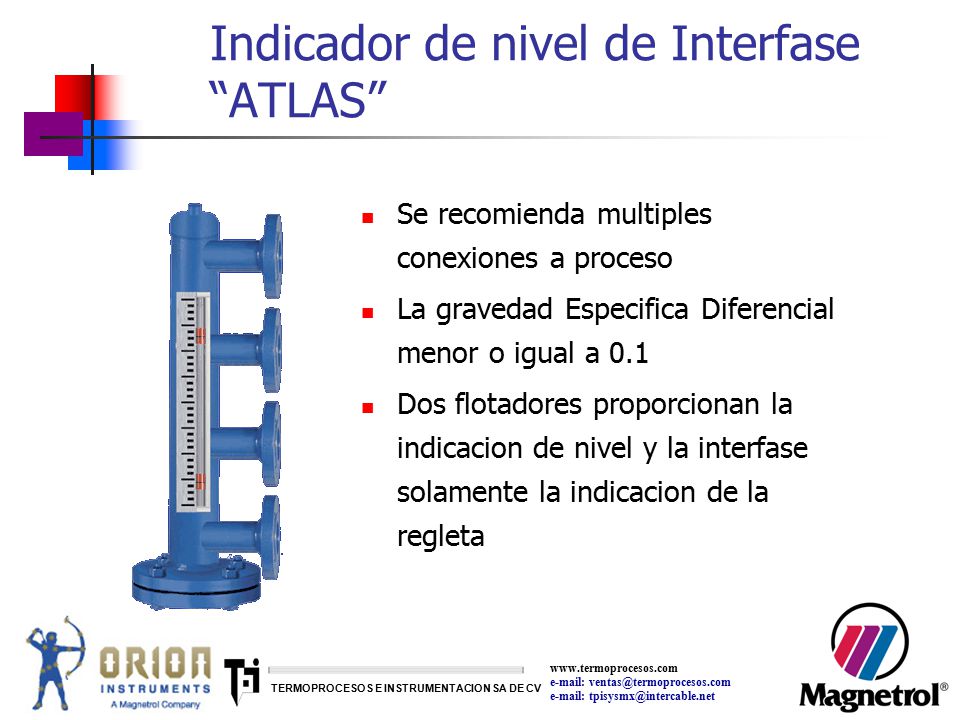

16 Indicador de nivel de Interfase “ATLAS”
Se recomienda multiples conexiones a proceso La gravedad Especifica Diferencial menor o igual a 0.1 Dos flotadores proporcionan la indicacion de nivel y la interfase solamente la indicacion de la regleta

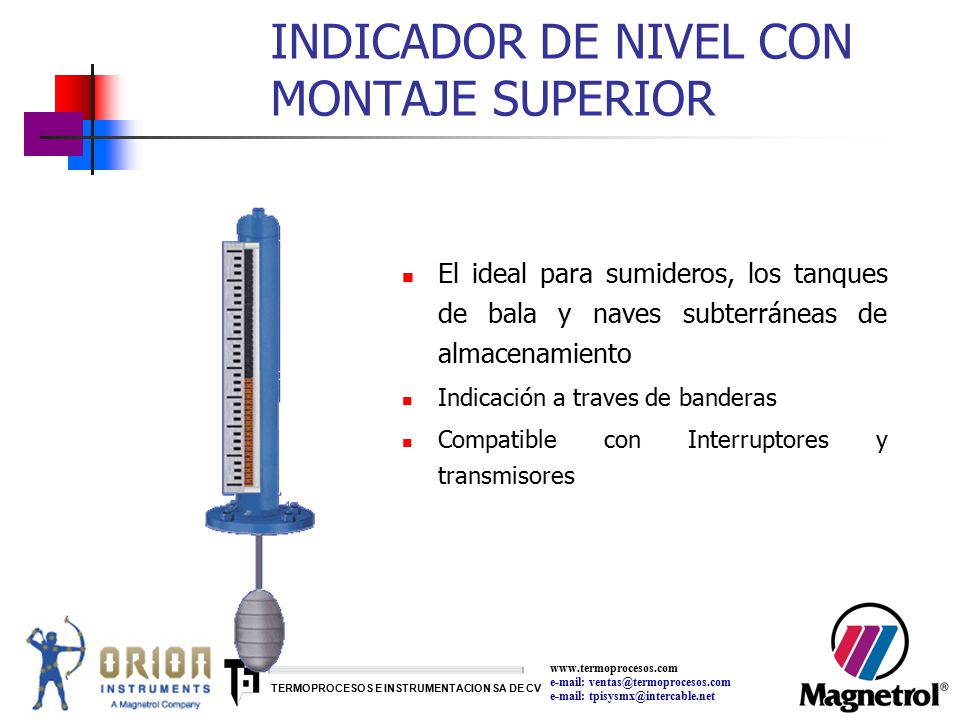

17 INDICADOR DE NIVEL CON MONTAJE SUPERIOR
El ideal para sumideros, los tanques de bala y naves subterráneas de almacenamiento Indicación a traves de banderas Compatible con Interruptores y transmisores

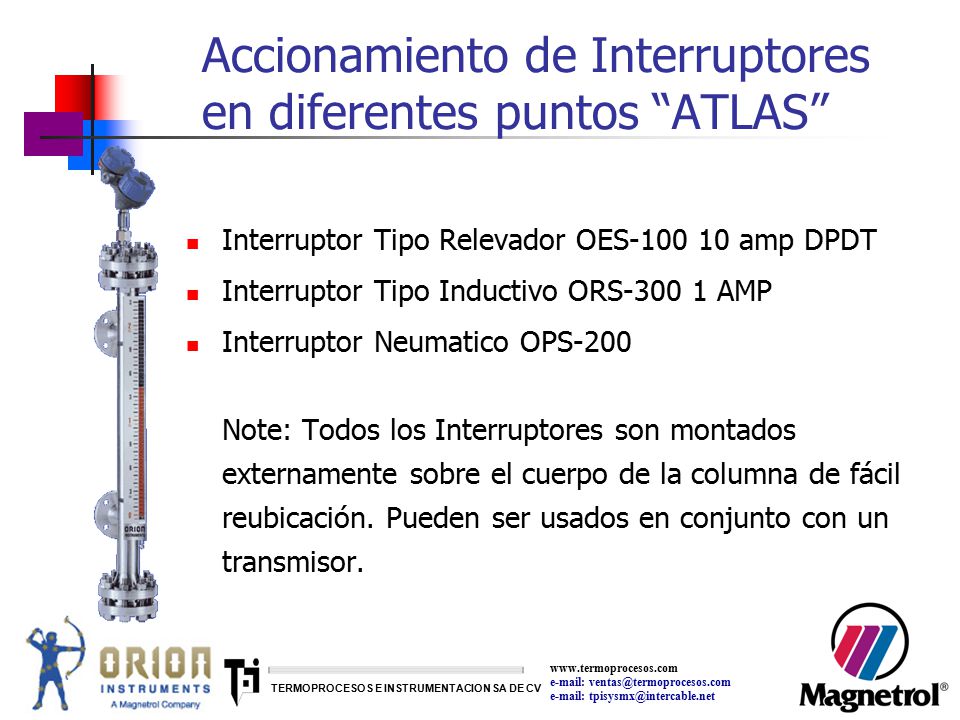

18 Accionamiento de Interruptores en diferentes puntos “ATLAS”
Interruptor Tipo Relevador OES amp DPDT Interruptor Tipo Inductivo ORS AMP Interruptor Neumatico OPS Note: Todos los Interruptores son montados externamente sobre el cuerpo de la columna de fácil reubicación. Pueden ser usados en conjunto con un transmisor.

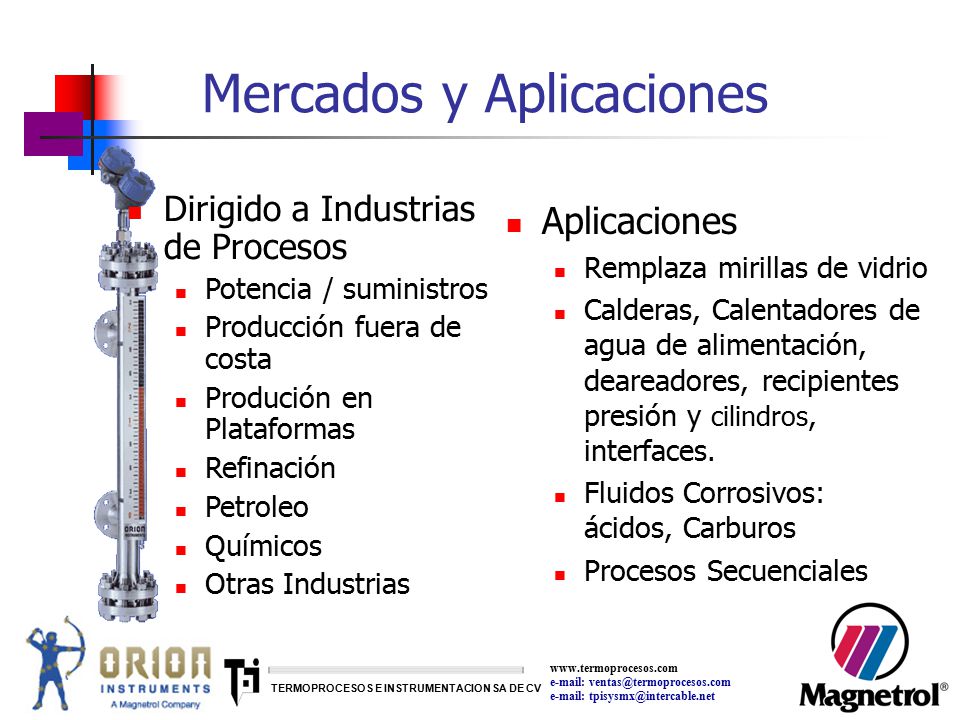

19 Mercados y Aplicaciones
Dirigido a Industrias de Procesos Potencia / suministros Producción fuera de costa Produción en Plataformas Refinación Petroleo Químicos Otras Industrias Aplicaciones Remplaza mirillas de vidrio Calderas, Calentadores de agua de alimentación, deareadores, recipientes presión y cilindros, interfaces. Fluidos Corrosivos: ácidos, Carburos Procesos Secuenciales

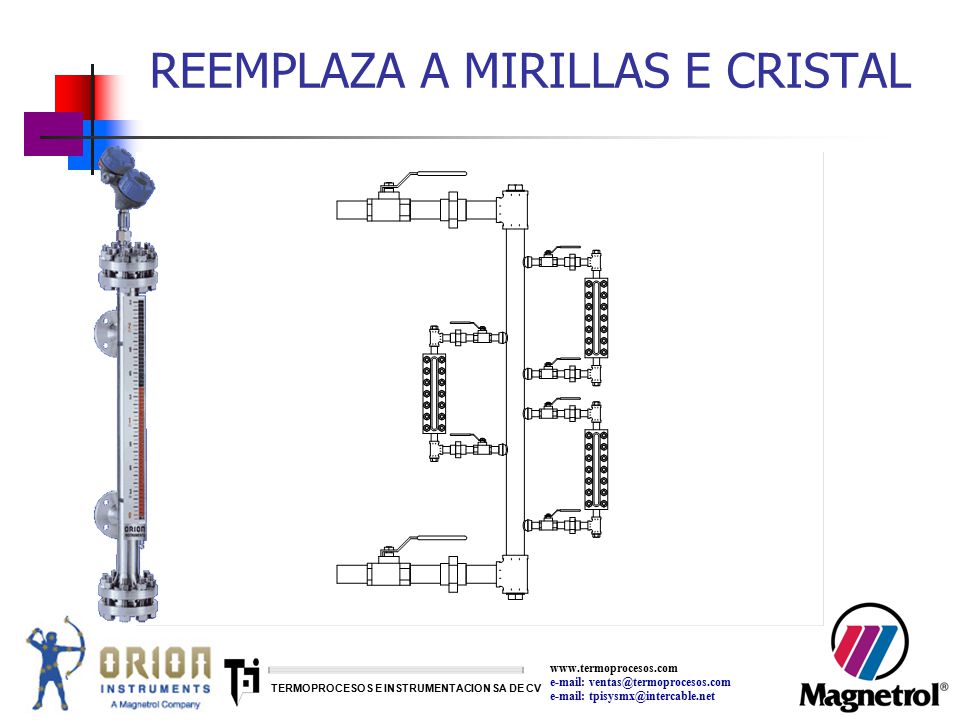

20 REEMPLAZA A MIRILLAS E CRISTAL

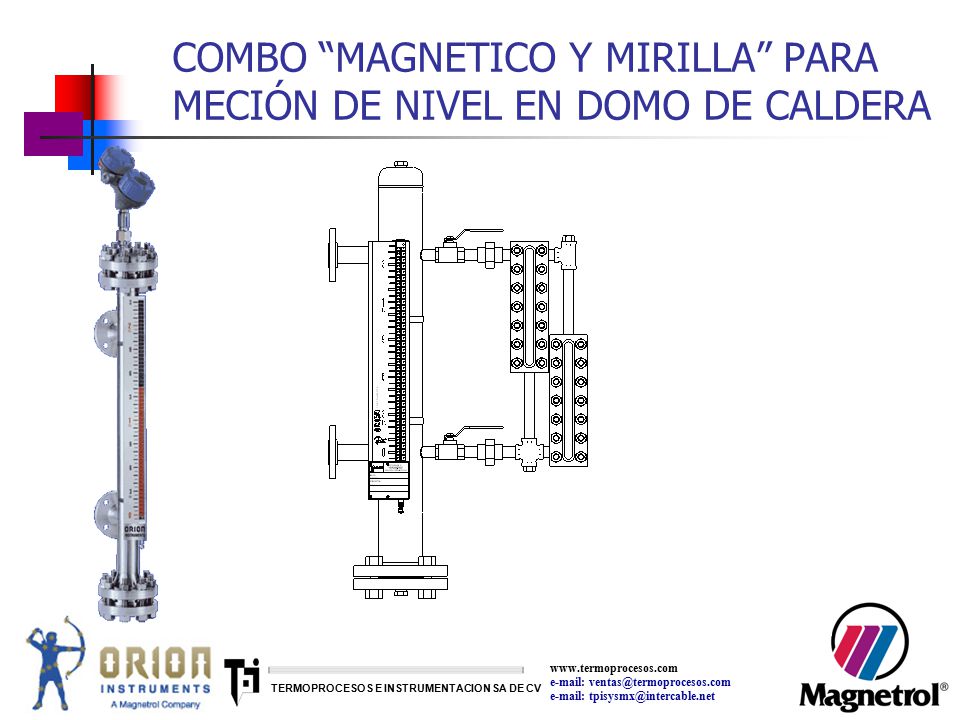

21 COMBO “MAGNETICO Y MIRILLA” PARA MECIÓN DE NIVEL EN DOMO DE CALDERA

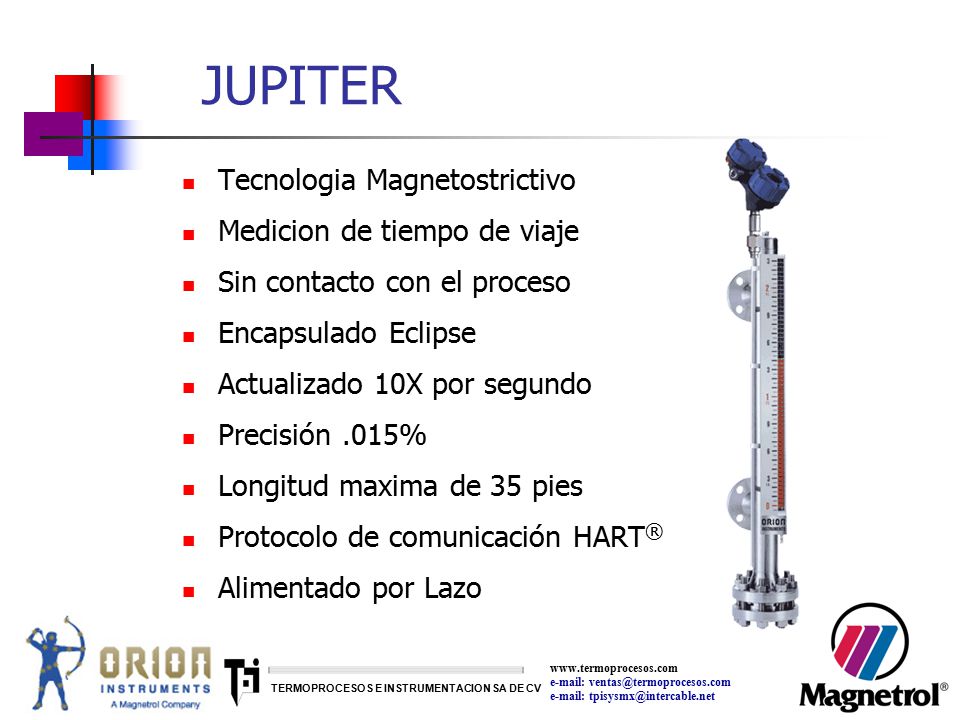

22 JUPITER Tecnologia Magnetostrictivo Medicion de tiempo de viaje
Sin contacto con el proceso Encapsulado Eclipse Actualizado 10X por segundo Precisión .015% Longitud maxima de 35 pies Protocolo de comunicación HART® Alimentado por Lazo

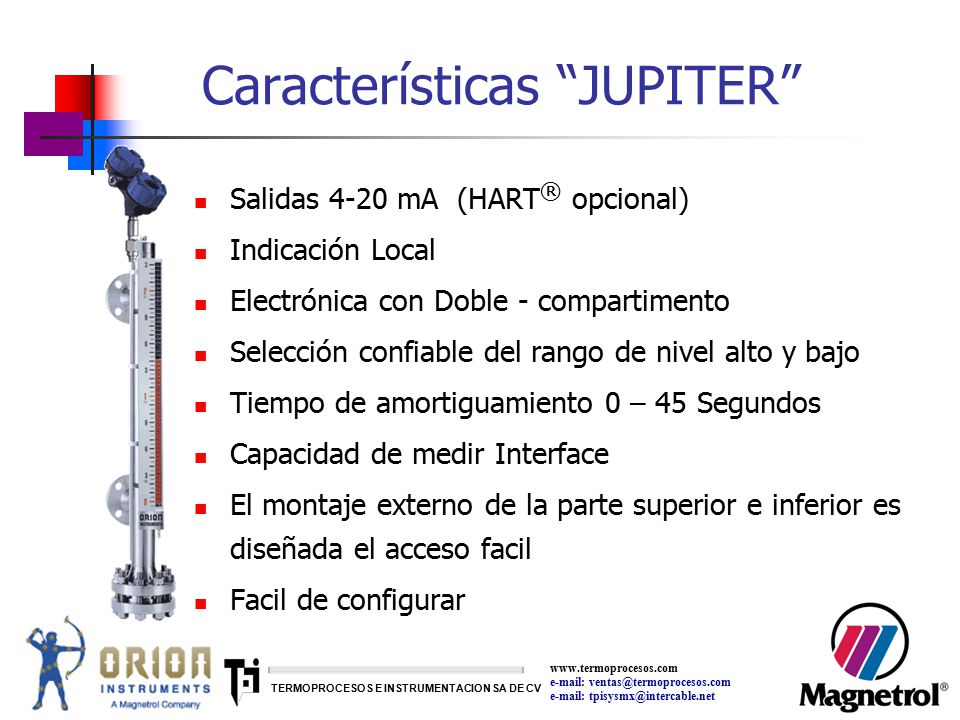

23 Características “JUPITER”
Salidas 4-20 mA (HART® opcional) Indicación Local Electrónica con Doble - compartimento Selección confiable del rango de nivel alto y bajo Tiempo de amortiguamiento 0 – 45 Segundos Capacidad de medir Interface El montaje externo de la parte superior e inferior es diseñada el acceso facil Facil de configurar

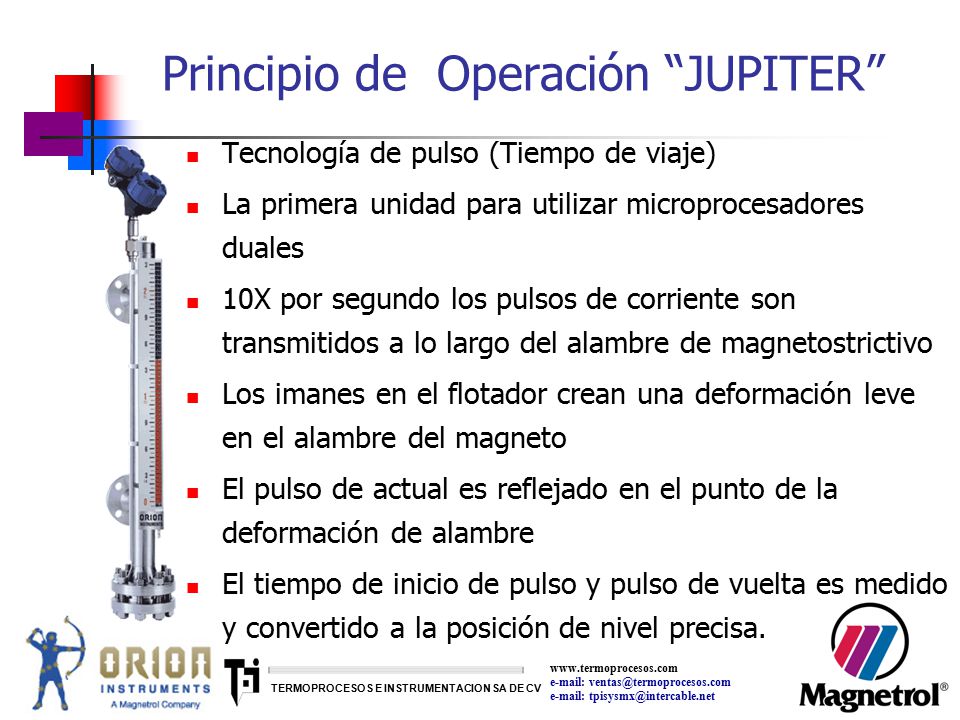

24 Principio de Operación “JUPITER”
Tecnología de pulso (Tiempo de viaje) La primera unidad para utilizar microprocesadores duales 10X por segundo los pulsos de corriente son transmitidos a lo largo del alambre de magnetostrictivo Los imanes en el flotador crean una deformación leve en el alambre del magneto El pulso de actual es reflejado en el punto de la deformación de alambre El tiempo de inicio de pulso y pulso de vuelta es medido y convertido a la posición de nivel precisa.

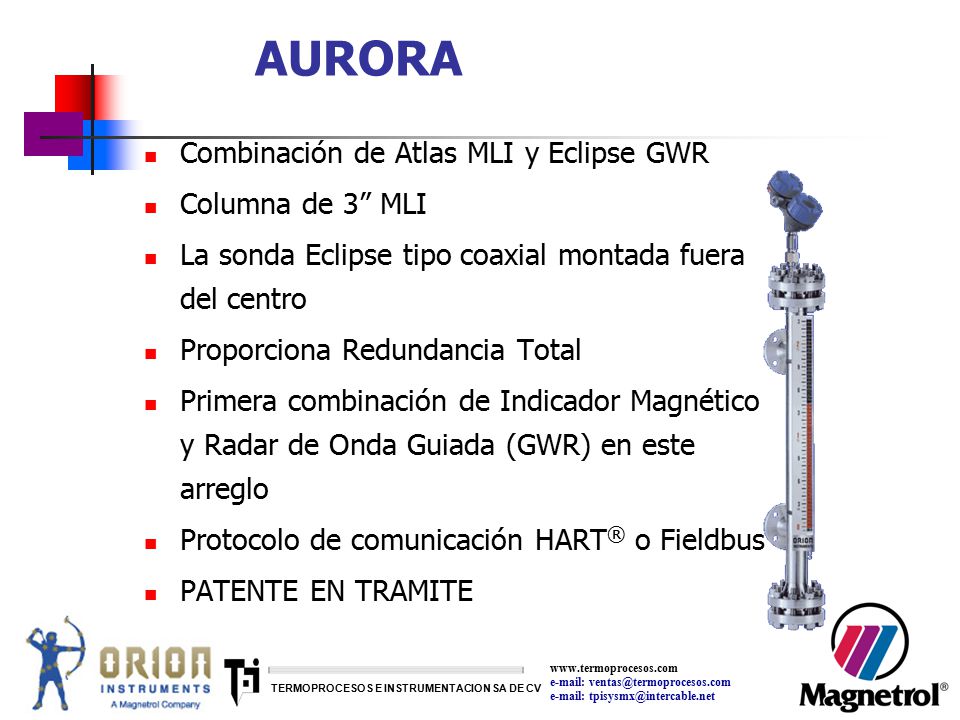

25 AURORA Combinación de Atlas MLI y Eclipse GWR Columna de 3” MLI
La sonda Eclipse tipo coaxial montada fuera del centro Proporciona Redundancia Total Primera combinación de Indicador Magnético y Radar de Onda Guiada (GWR) en este arreglo Protocolo de comunicación HART® o Fieldbus PATENTE EN TRAMITE

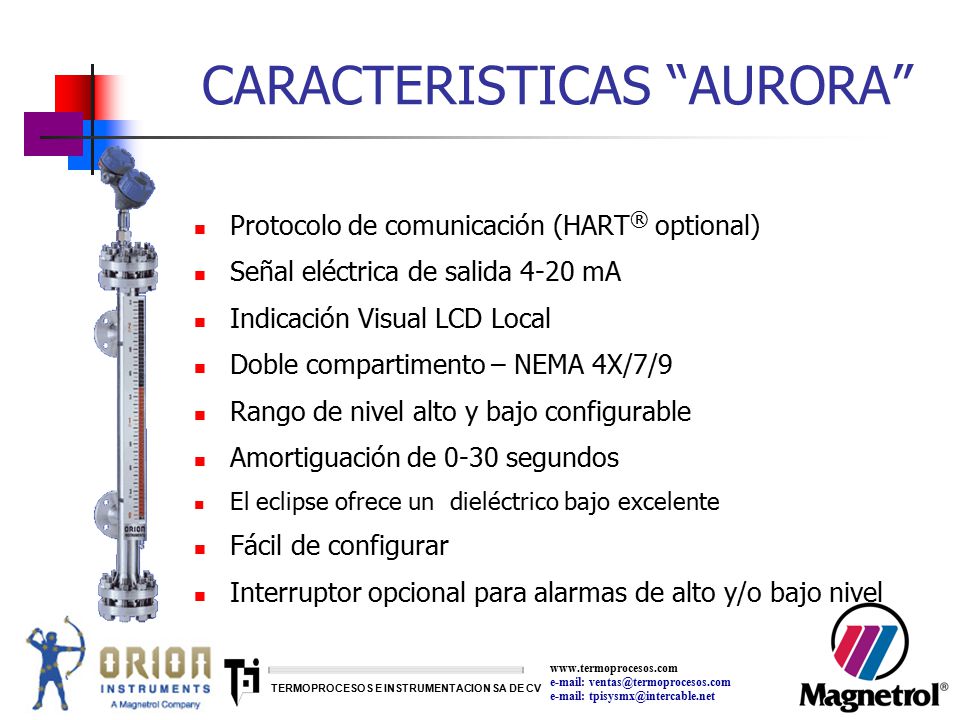

26 CARACTERISTICAS “AURORA”
Protocolo de comunicación (HART® optional) Señal eléctrica de salida 4-20 mA Indicación Visual LCD Local Doble compartimento – NEMA 4X/7/9 Rango de nivel alto y bajo configurable Amortiguación de 0-30 segundos El eclipse ofrece un dieléctrico bajo excelente Fácil de configurar Interruptor opcional para alarmas de alto y/o bajo nivel

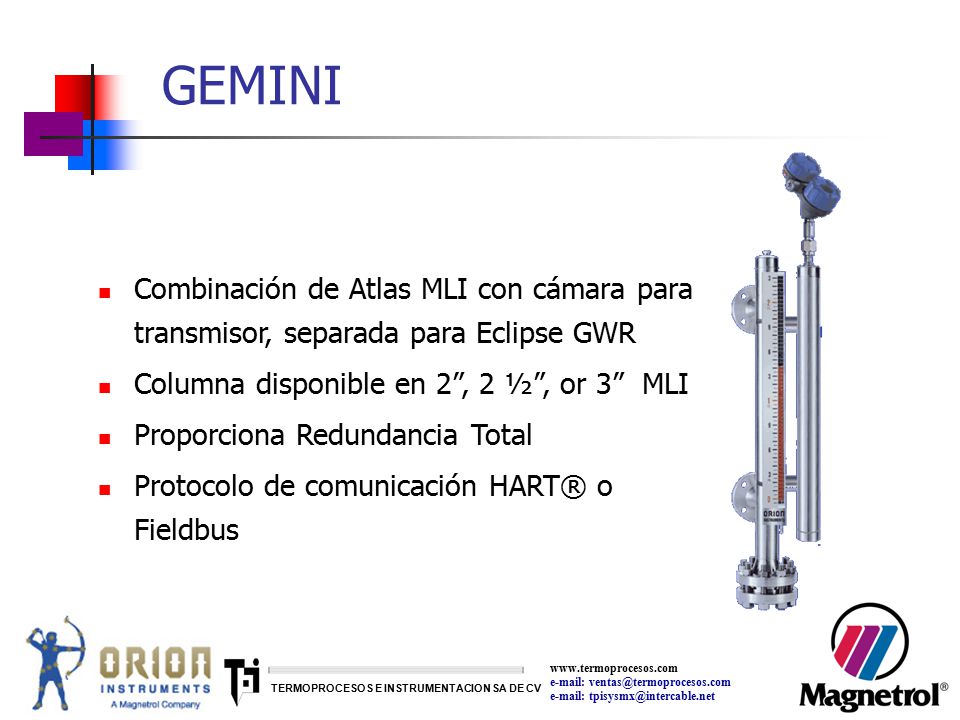

27 GEMINI Combinación de Atlas MLI con cámara para transmisor, separada para Eclipse GWR Columna disponible en 2”, 2 ½”, or 3” MLI Proporciona Redundancia Total Protocolo de comunicación HART® o Fieldbus

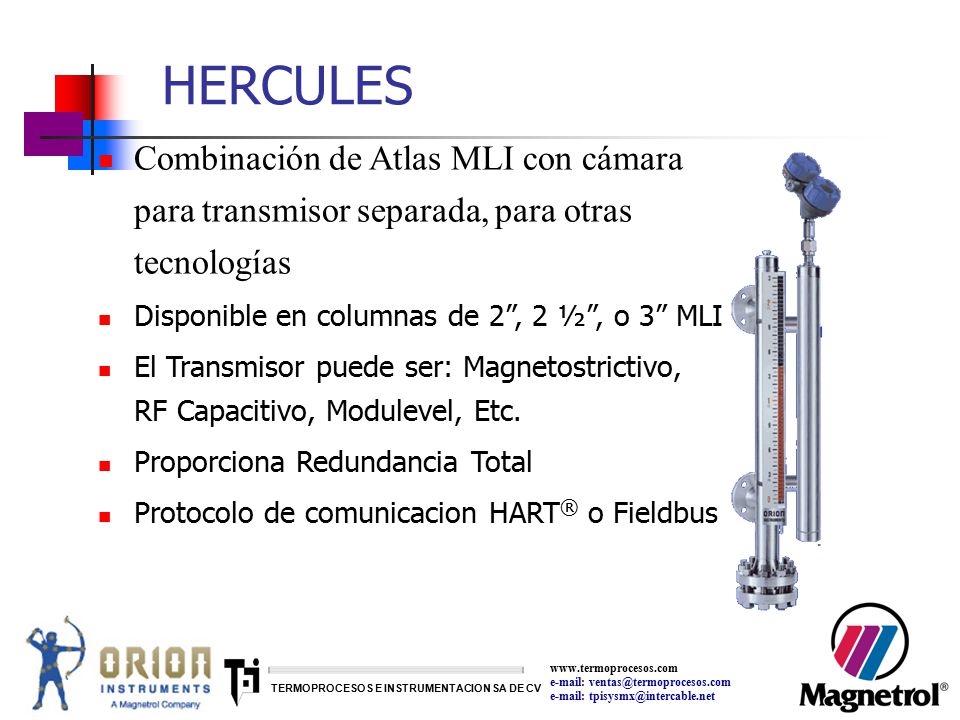

28 HERCULES Combinación de Atlas MLI con cámara para transmisor separada, para otras tecnologías Disponible en columnas de 2”, 2 ½”, o 3” MLI El Transmisor puede ser: Magnetostrictivo, RF Capacitivo, Modulevel, Etc. Proporciona Redundancia Total Protocolo de comunicacion HART® o Fieldbus

29 OCT-400 Transmisor de Cadena de Resistencia
½” resolución Salida de 4-20 mA Caja NEMA 4X Montaje Externo sobre un MLI Alternativa de bajo costo Para Magnetostrictive o GWR

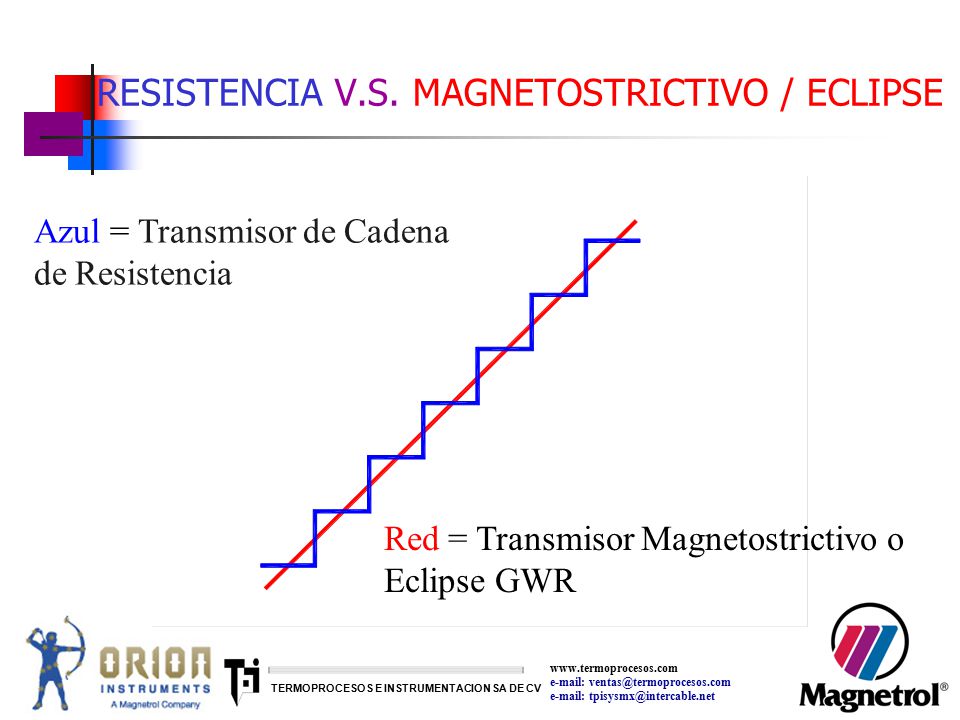

30 RESISTENCIA V.S. MAGNETOSTRICTIVO / ECLIPSE
Azul = Transmisor de Cadena de Resistencia Red = Transmisor Magnetostrictivo o Eclipse GWR

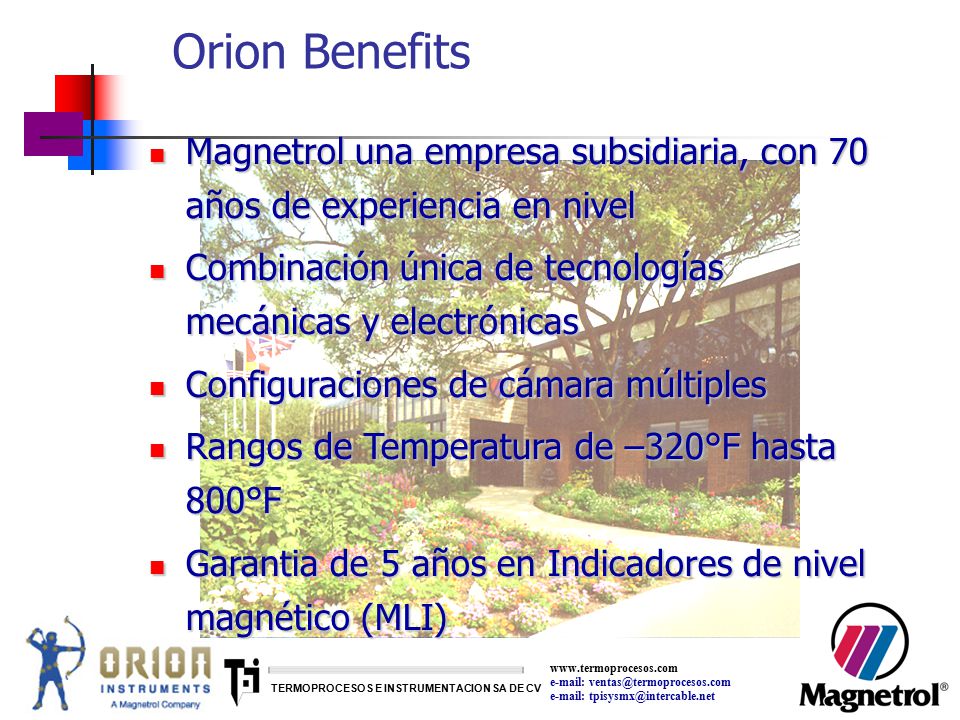

31 Orion Benefits Magnetrol una empresa subsidiaria, con 70 años de experiencia en nivel Combinación única de tecnologías mecánicas y electrónicas Configuraciones de cámara múltiples Rangos de Temperatura de –320°F hasta 800°F Garantia de 5 años en Indicadores de nivel magnético (MLI)
