1 RECOLECTANDO EL AGUA DE LLUVIA

2  Captar.  Conducir.  Almacenar.  Conservar  Tratar.  Distribuir el agua Objetivo

3  Encontrar un buen espacio de captación. Esto dependerá del lugar que tengamos. Para atrapar el agua de lluvia, los mejores lugares son lisos, materiales no porosos, techos de chapa es el ejemplo perfecto. El tamaño, la superficie, y la pendiente determinaran cuanta cantidad de agua vamos a recoger. Lo ideal es que sea el techo de la casa o el edificio en el que vivamos, pero también podemos pensar en patios, o lugares especiales, siempre y cuando no haya riesgo de caídas y nos sea peligroso para un tercero. 1º - LUGAR DE RECOLECCIÓN

4  Colocar allí un recipiente adecuado para contener el agua de lluvia. Una vez definido el lugar en el cual haremos la recolección, debemos cuidar que esté perfectamente limpio y sobre todo que dentro del recipiente no haya contenido ningún compuesto de material tóxico que pueda contaminar el agua y que sea resistente para el uso que le estemos dando. Además, su tamaño dependerá del espacio de captación que hayamos elegido. Existen depósitos plásticos especialmente acondicionados para contener esta agua y tanques metálicos, que también pueden ir enterrados. Tendremos que tener en cuenta si vamos a almacenar agua de lluvia, el espacio siempre debe estar tapado para evitar los mosquitos y el crecimiento de algas. 2º - RECIPIENTE CONTENEDOR

5  Instalar algún tipo de desviación o aparatos de distribución. Se utiliza la gravedad para la recolección y distribución. Esto puede ser tan simple como canaletas, tubos de plástico -o- desviadores, que capten el agua de lluvia y la deriven a nuestro contenedor. 3º - DISTRIBUCIÓN.

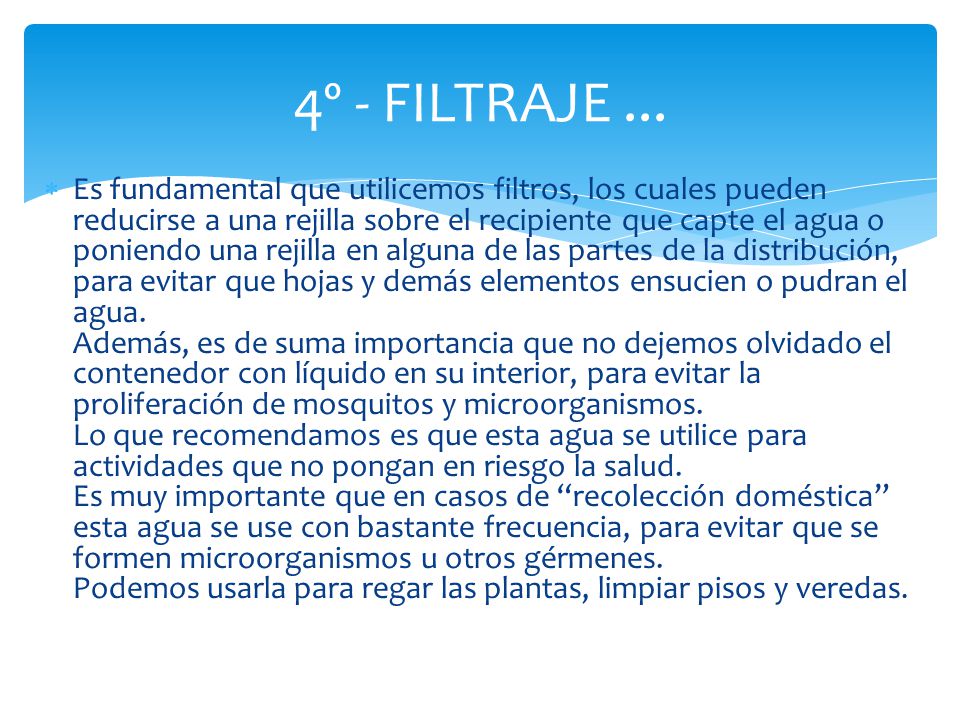

6  Es fundamental que utilicemos filtros, los cuales pueden reducirse a una rejilla sobre el recipiente que capte el agua o poniendo una rejilla en alguna de las partes de la distribución, para evitar que hojas y demás elementos ensucien o pudran el agua. Además, es de suma importancia que no dejemos olvidado el contenedor con líquido en su interior, para evitar la proliferación de mosquitos y microorganismos. Lo que recomendamos es que esta agua se utilice para actividades que no pongan en riesgo la salud. Es muy importante que en casos de “recolección doméstica” esta agua se use con bastante frecuencia, para evitar que se formen microorganismos u otros gérmenes. Podemos usarla para regar las plantas, limpiar pisos y veredas. 4º - FILTRAJE...

7  El agua que generalmente es consumida en su estado natural puede convertirse en un vehículo transmisor de enfermedades.  Se denominan enfermedades hídricas o de origen hídrico a las enfermedades transmitidas por el agua de bebida.  Se denomina agua contaminada cuando se comprueba la presencia de organismos patógenos o sustancias tóxicas que la tornan peligrosa y, por lo tanto, impropia para el consumo humano o doméstico. POTABILIZACIÓN DE AGUA

8  Físicas: debe ser límpida e incolora, de gusto agradable e inodora.  Bacteriológicas: debe estar libre de gérmenes patógenos.  Químicas: No deben contener cantidades excesivas de materias orgánicas o minerales  Tóxicas: Deben carecer de sustancias tóxicas que superen los límites que fijan las normas sanitarias.  (Concepto de agua segura) Características del agua para ser considerada potable

9  Destiladores solares para lugares donde la pluviometría anual es muy baja. Los mismos permiten extraer los excesos de sales y elementos tóxicos en su totalidad Destiladores solares

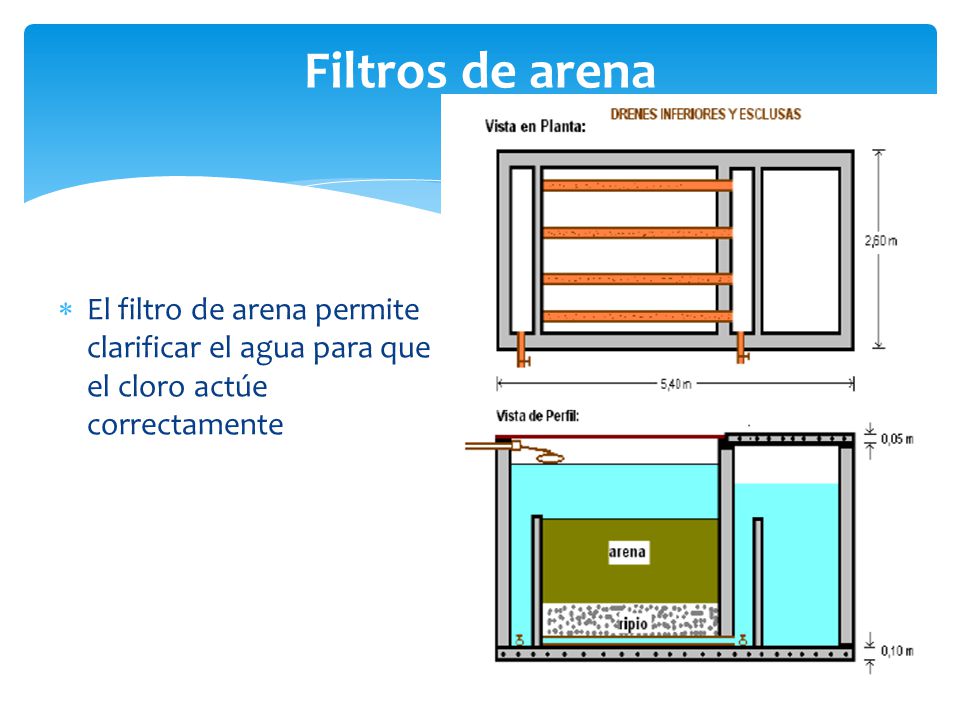

10  El filtro de arena permite clarificar el agua para que el cloro actúe correctamente Filtros de arena.

11 EJEMPLO DE FILTRO ARENA DE MAMPOSTERIA REVOCADA

12  Ing. Martin Rearte  INTI Tucumán  Captación de agua de lluvia en Tala Pocitoj Santiago del Estero Estudio de caso

13 Superficie de 50 m2 a replicar

14 Esquema sistema básico

15  Ing. en Rec. Hídr (M.Sc.) Mario Basán Nickisch; Ing. en Rec. Hídr. Luciano Sánchez  basannickisch.mario@inta.gob.ar basannickisch.mario@inta.gob.ar  lsanchez@correo.inta.gov.ar lsanchez@correo.inta.gov.ar  INTA EEA Reconquista Estudio de caso

16 Lugar de recolección de agua

17 Filtro de arena

18 Cisterna para almacenaje

19 CISTERNA PARA 60 M3 – 25000 LTS

20

21 Construcción de tanque de fibrocemento

22

23

24

25 Esquema de sistema

26 Filtro

27

28

29
