GRÚA PUENTE PARA LAVADO POR INMERSIÓN DE CESTA EN DOS CUBAS

Presentación del tema: "GRÚA PUENTE PARA LAVADO POR INMERSIÓN DE CESTA EN DOS CUBAS"— Transcripción de la presentación:

1 GRÚA PUENTE PARA LAVADO POR INMERSIÓN DE CESTA EN DOS CUBAS
Asier García García Ivan Colmenero Raya Jero Jimenez Irigoyen Laura Felipe Vega Maite García Sánchez Miguel Ventura García

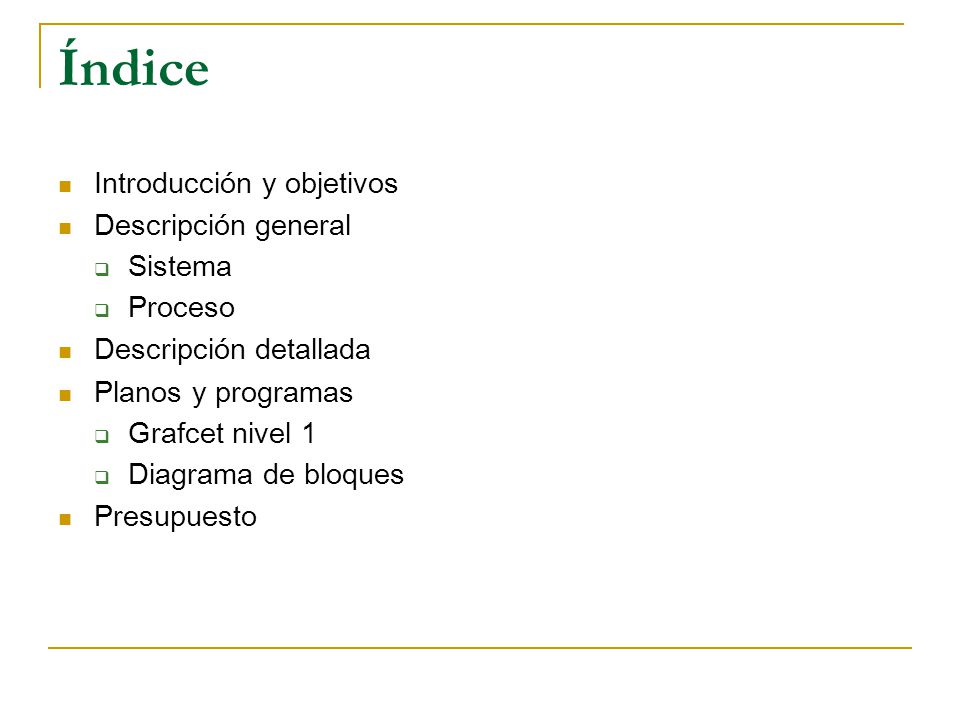

2 Índice Introducción y objetivos Descripción general Sistema Proceso
Descripción detallada Planos y programas Grafcet nivel 1 Diagrama de bloques Presupuesto

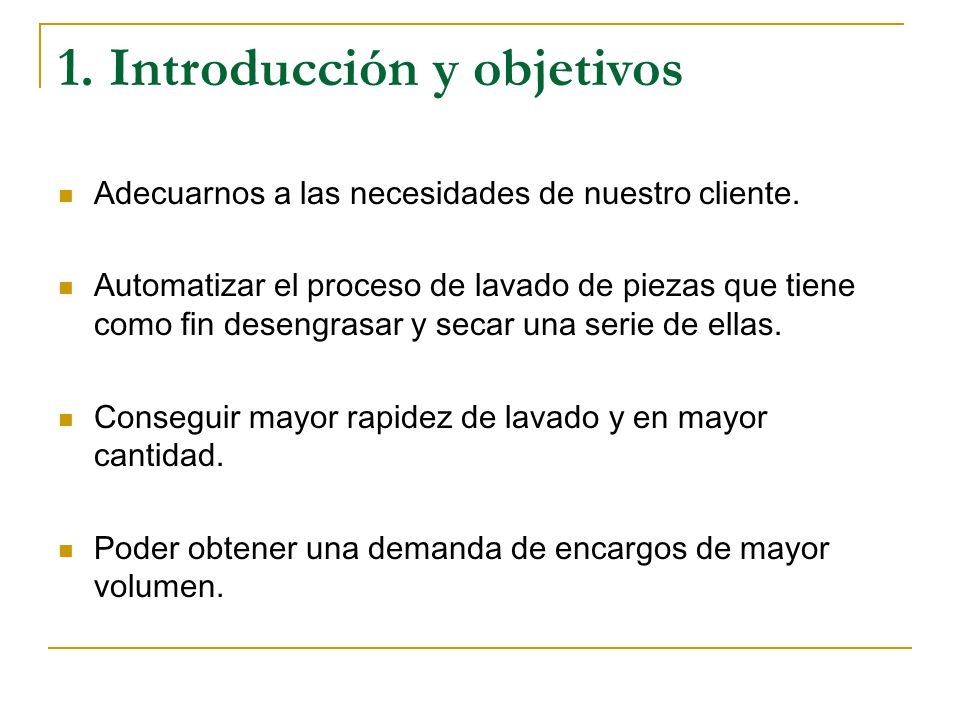

3 1. Introducción y objetivos
Adecuarnos a las necesidades de nuestro cliente. Automatizar el proceso de lavado de piezas que tiene como fin desengrasar y secar una serie de ellas. Conseguir mayor rapidez de lavado y en mayor cantidad. Poder obtener una demanda de encargos de mayor volumen.

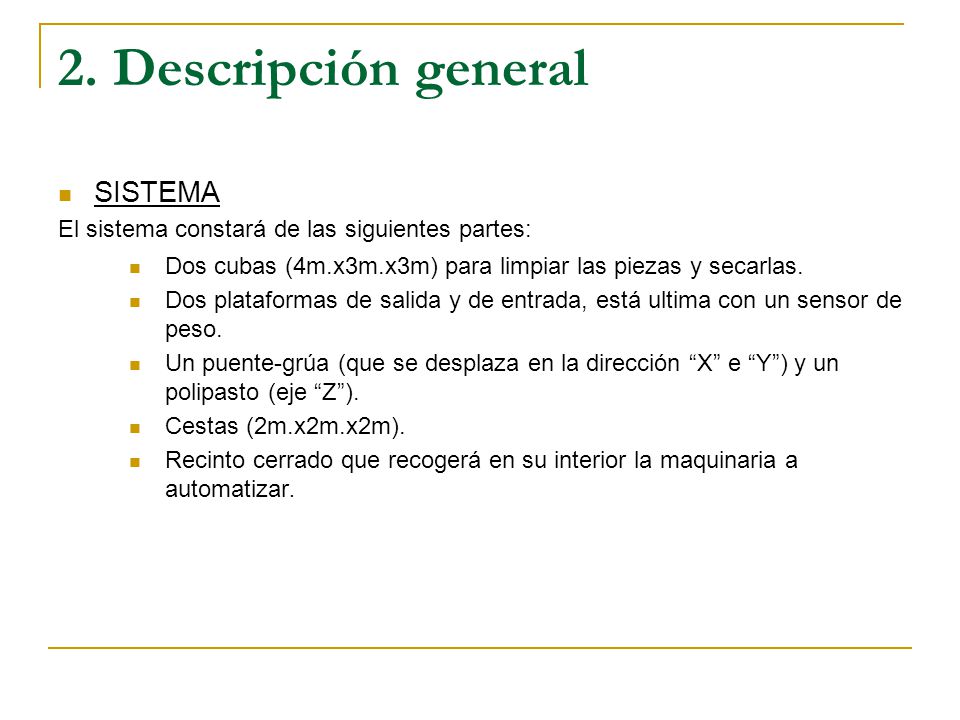

4 2. Descripción general SISTEMA
El sistema constará de las siguientes partes: Dos cubas (4m.x3m.x3m) para limpiar las piezas y secarlas. Dos plataformas de salida y de entrada, está ultima con un sensor de peso. Un puente-grúa (que se desplaza en la dirección “X” e “Y”) y un polipasto (eje “Z”). Cestas (2m.x2m.x2m). Recinto cerrado que recogerá en su interior la maquinaria a automatizar.

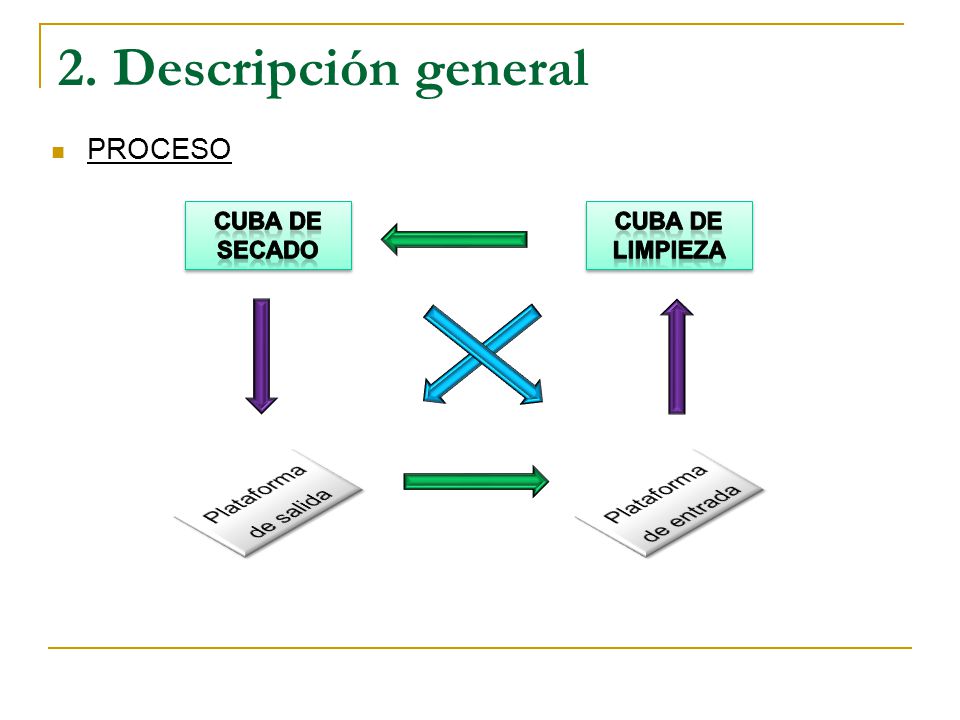

5 2. Descripción general PROCESO Plataforma de salida
Cuba de secado Cuba de limpieza Plataforma de salida Plataforma de entrada

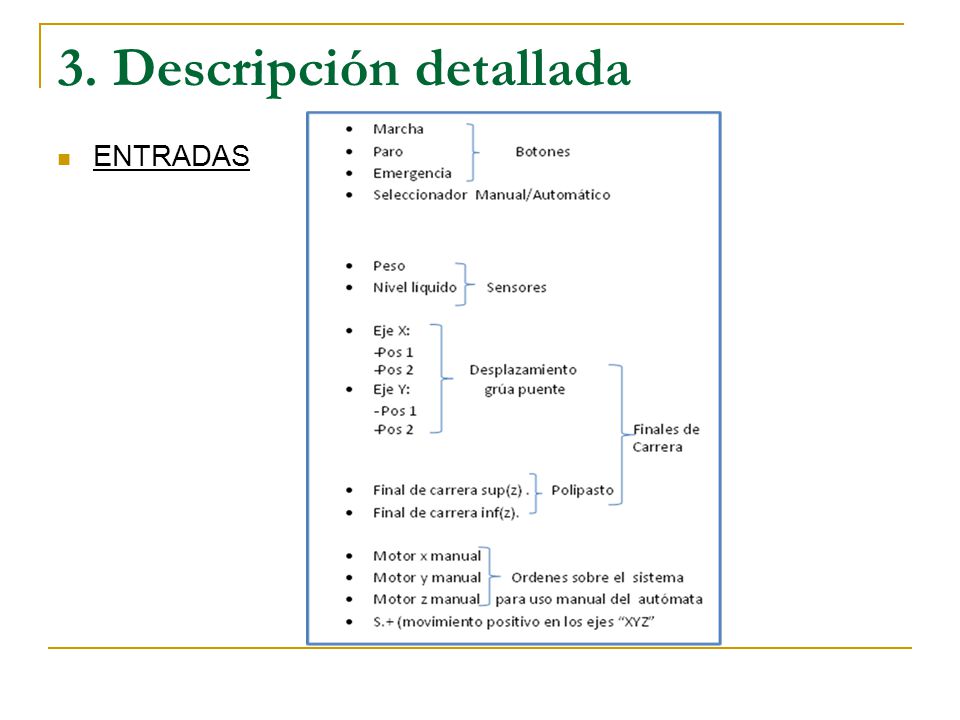

6 3. Descripción detallada
ENTRADAS

7 3. Descripción detallada
SALIDAS

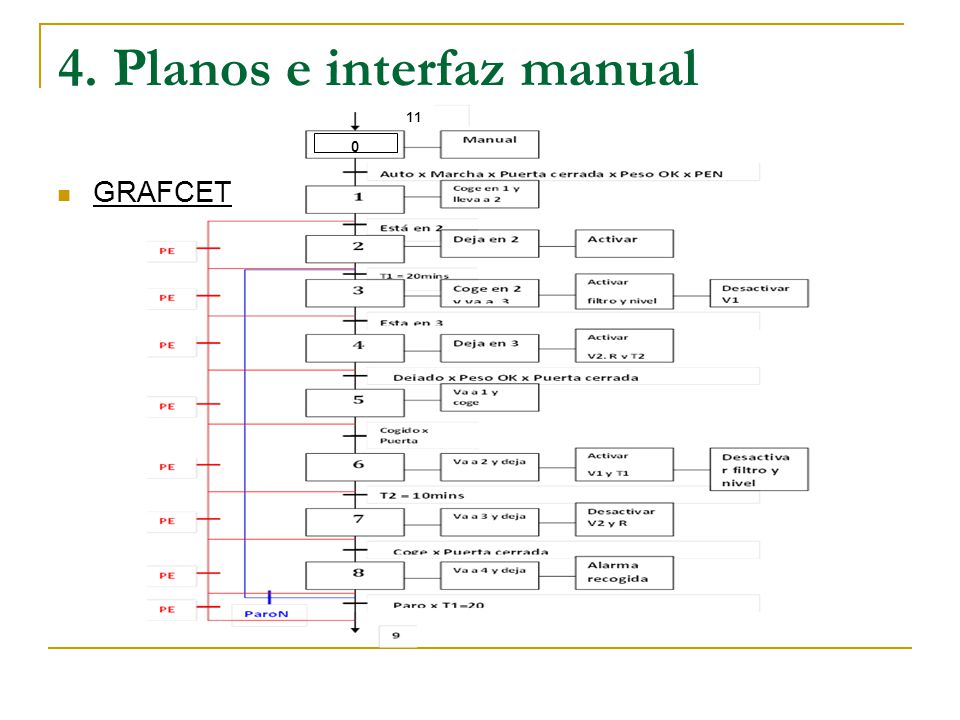

8 4. Planos e interfaz manual
11 GRAFCET

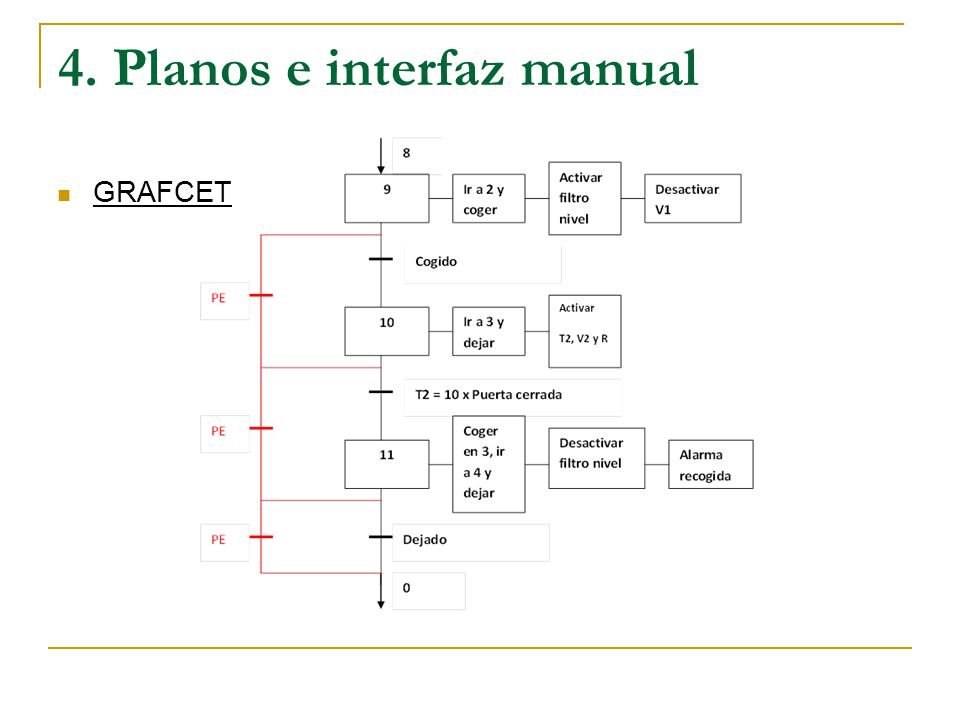

9 4. Planos e interfaz manual
GRAFCET

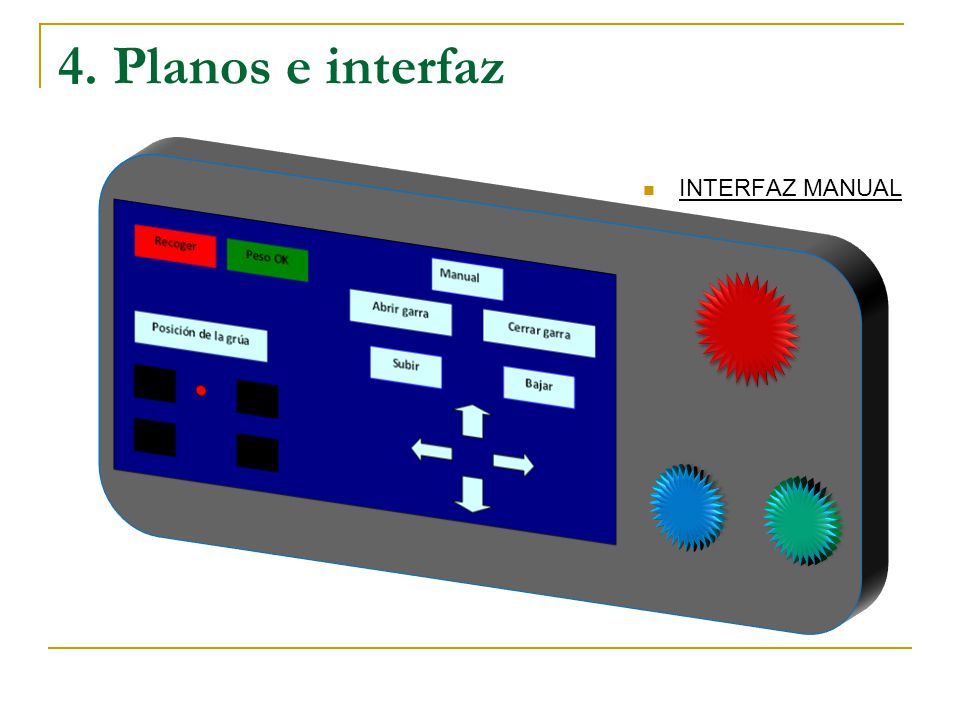

10 4. Planos e interfaz INTERFAZ MANUAL

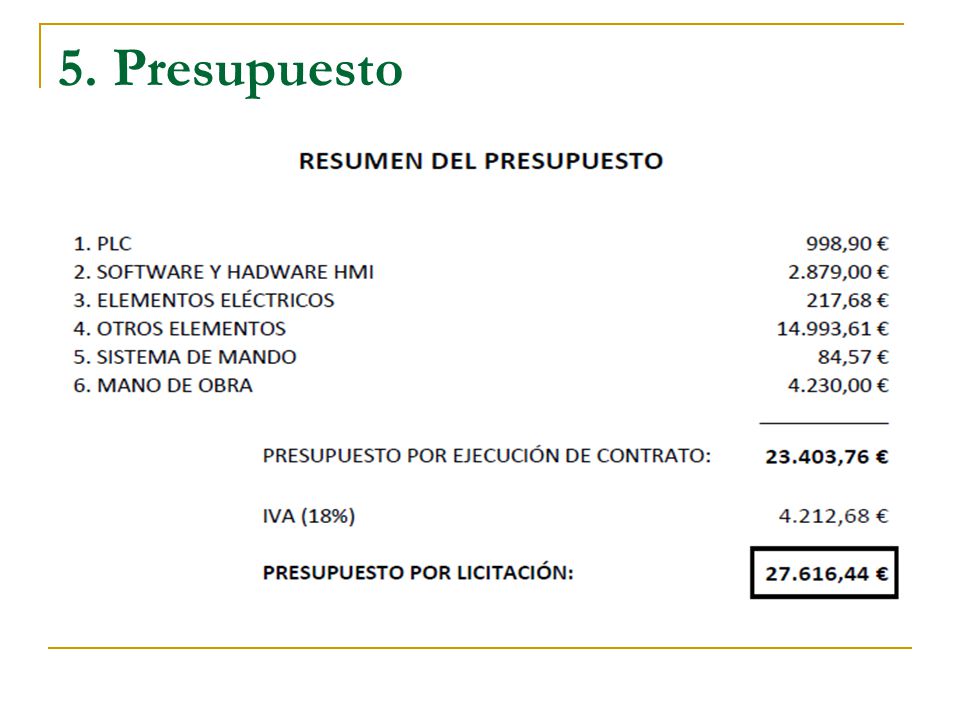

11 5. Presupuesto

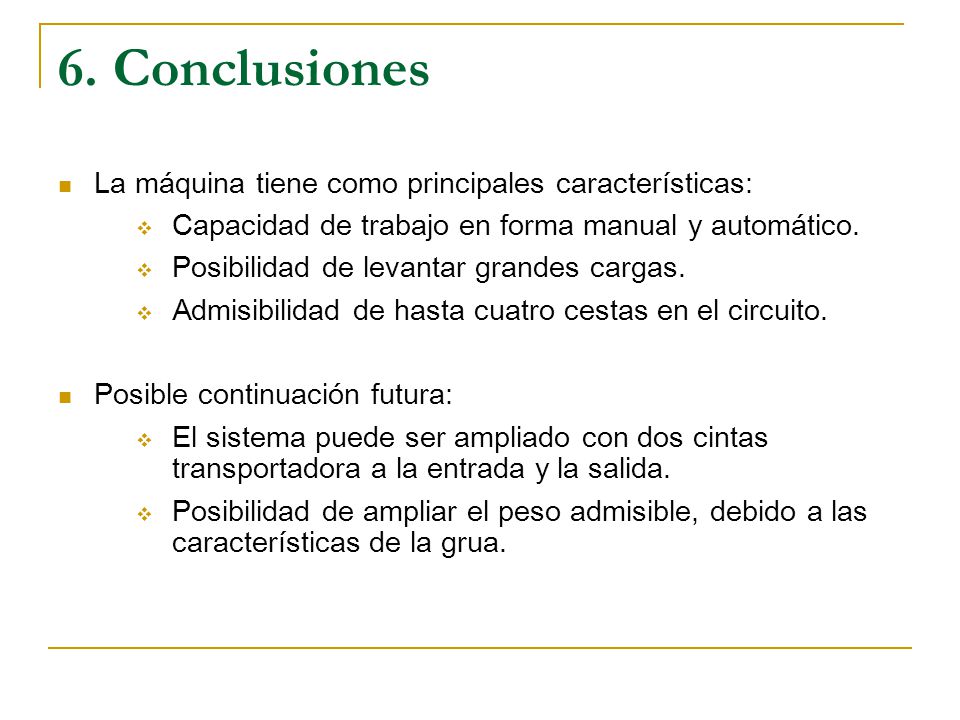

12 6. Conclusiones La máquina tiene como principales características:
Capacidad de trabajo en forma manual y automático. Posibilidad de levantar grandes cargas. Admisibilidad de hasta cuatro cestas en el circuito. Posible continuación futura: El sistema puede ser ampliado con dos cintas transportadora a la entrada y la salida. Posibilidad de ampliar el peso admisible, debido a las características de la grua.
