1 PRÁCTICA 2 Proyecciones cartográficas y primeros mapas temáticos
Grado en Ciencias Ambientales, 1er Curso Asignatura: Tecnologías de la Información Geográfica Profesor: Francisco Escobar Curso: 2010/11

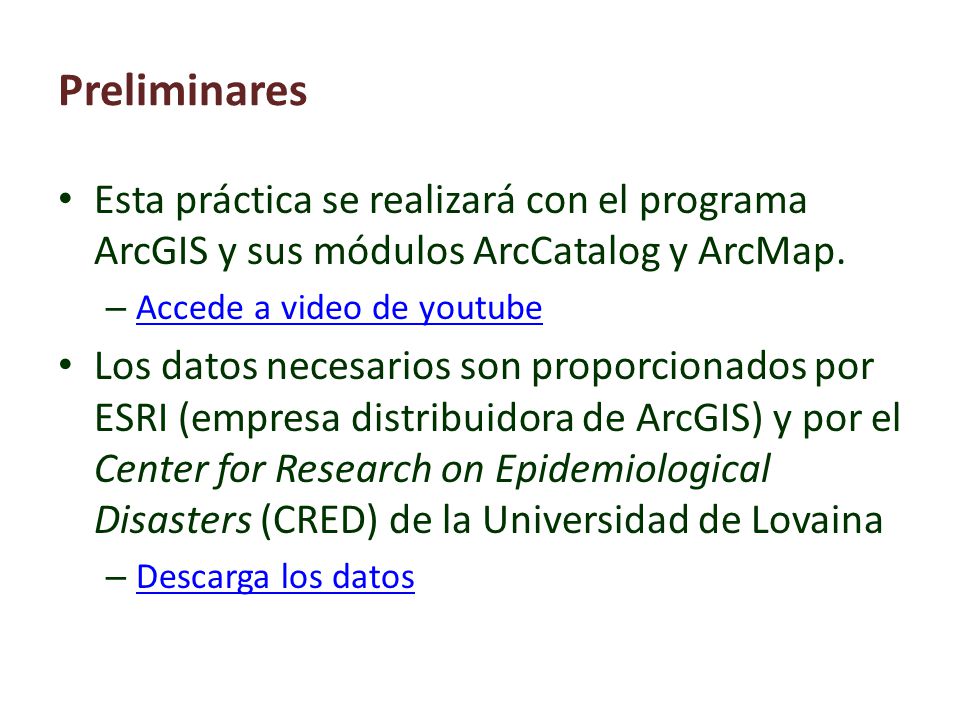

2 Preliminares Esta práctica se realizará con el programa ArcGIS y sus módulos ArcCatalog y ArcMap. Accede a video de youtube Los datos necesarios son proporcionados por ESRI (empresa distribuidora de ArcGIS) y por el Center for Research on Epidemiological Disasters (CRED) de la Universidad de Lovaina Descarga los datos

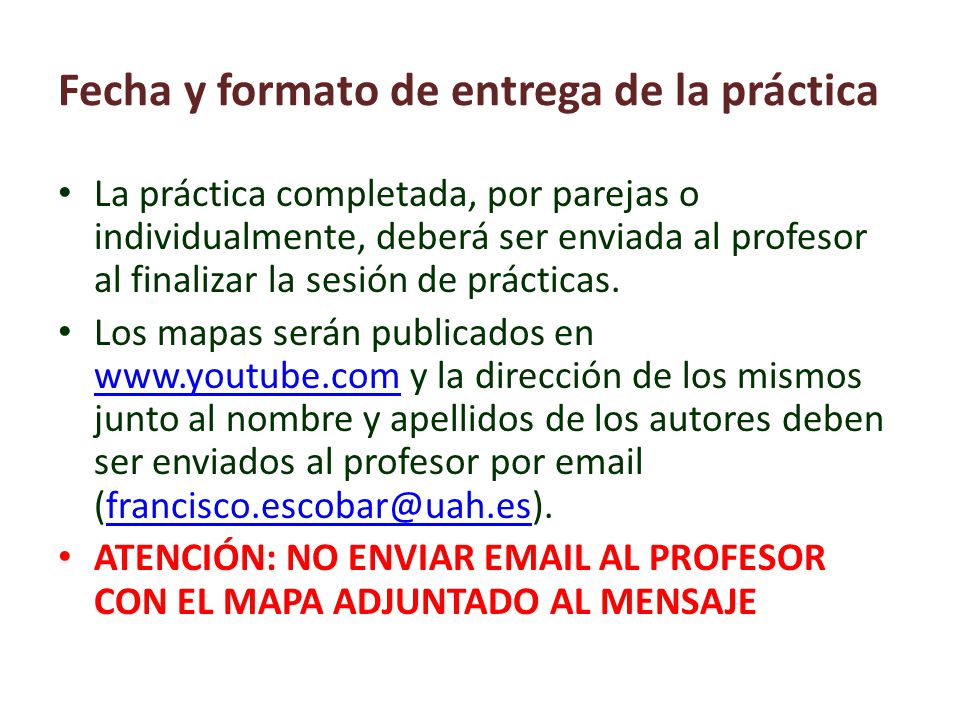

3 Fecha y formato de entrega de la práctica
La práctica completada, por parejas o individualmente, deberá ser enviada al profesor al finalizar la sesión de prácticas. Los mapas serán publicados en y la dirección de los mismos junto al nombre y apellidos de los autores deben ser enviados al profesor por ATENCIÓN: NO ENVIAR AL PROFESOR CON EL MAPA ADJUNTADO AL MENSAJE

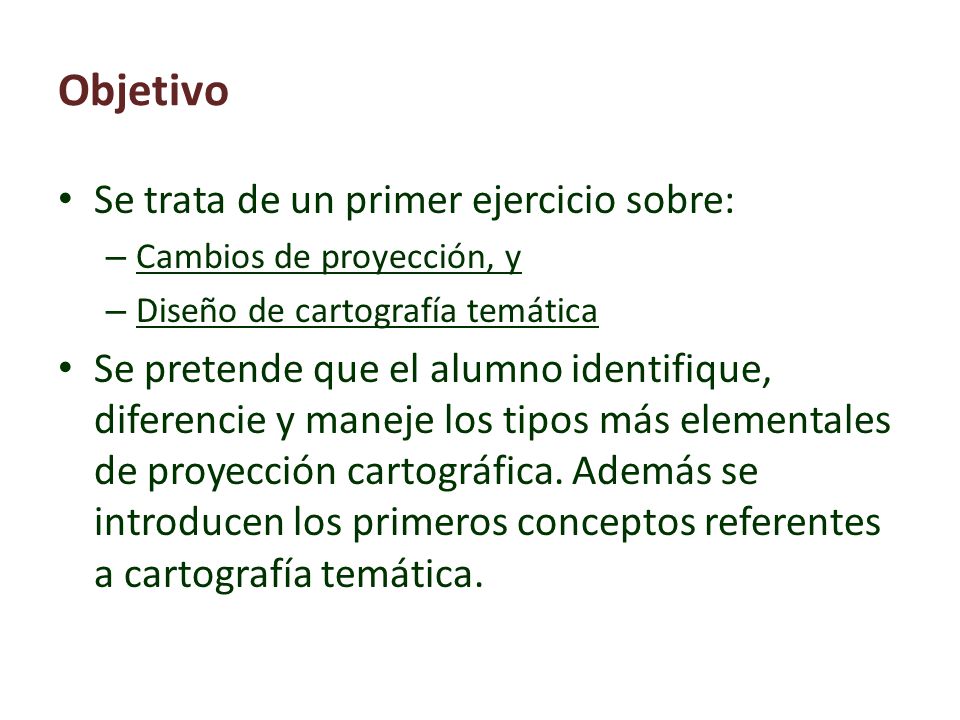

4 Objetivo Se trata de un primer ejercicio sobre:
Cambios de proyección, y Diseño de cartografía temática Se pretende que el alumno identifique, diferencie y maneje los tipos más elementales de proyección cartográfica. Además se introducen los primeros conceptos referentes a cartografía temática.

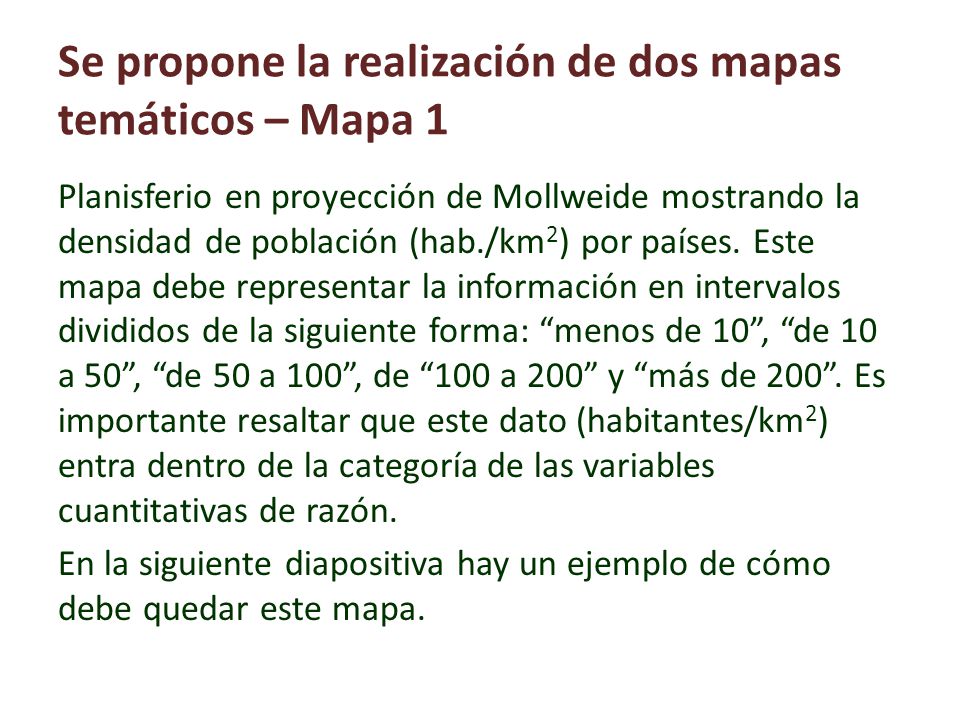

5 Se propone la realización de dos mapas temáticos – Mapa 1

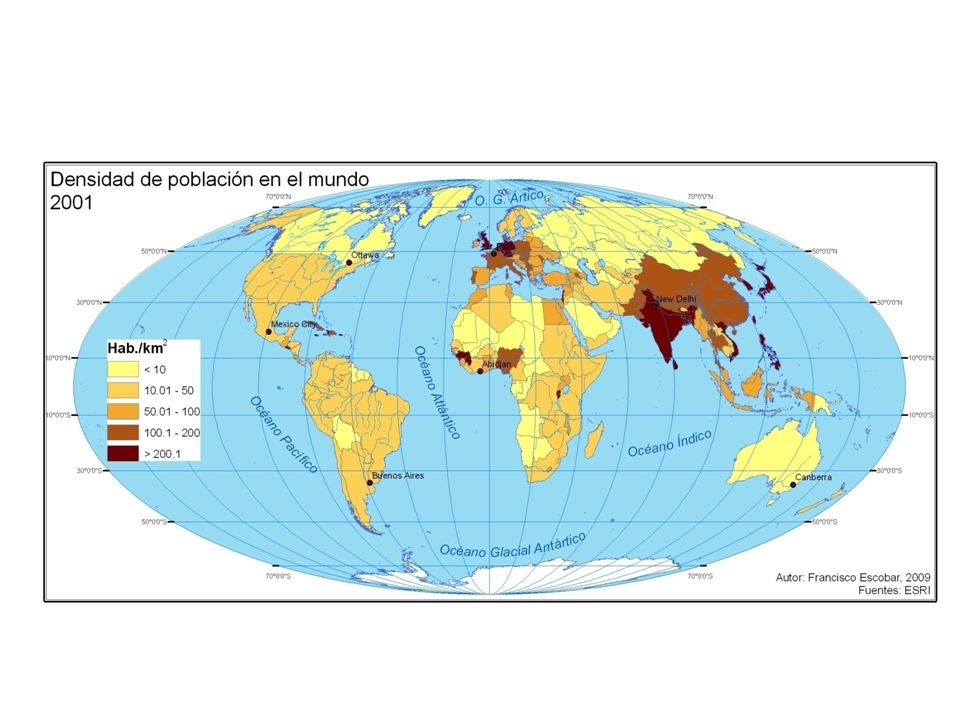

Planisferio en proyección de Mollweide mostrando la densidad de población (hab./km2) por países. Este mapa debe representar la información en intervalos divididos de la siguiente forma: “menos de 10”, “de 10 a 50”, “de 50 a 100”, de “100 a 200” y “más de 200”. Es importante resaltar que este dato (habitantes/km2) entra dentro de la categoría de las variables cuantitativas de razón. En la siguiente diapositiva hay un ejemplo de cómo debe quedar este mapa.

6

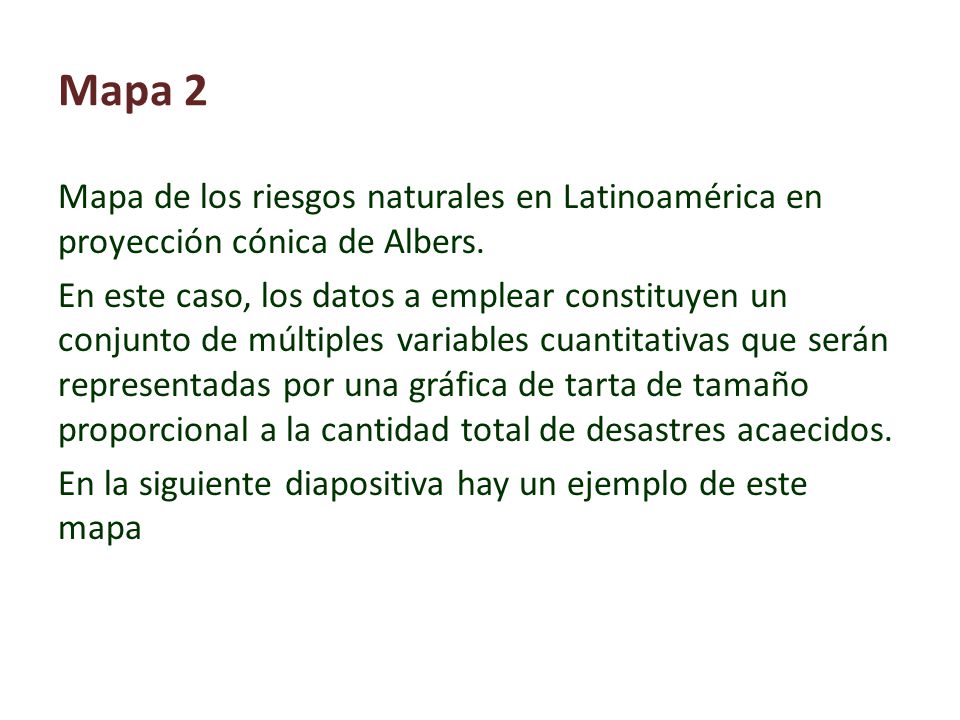

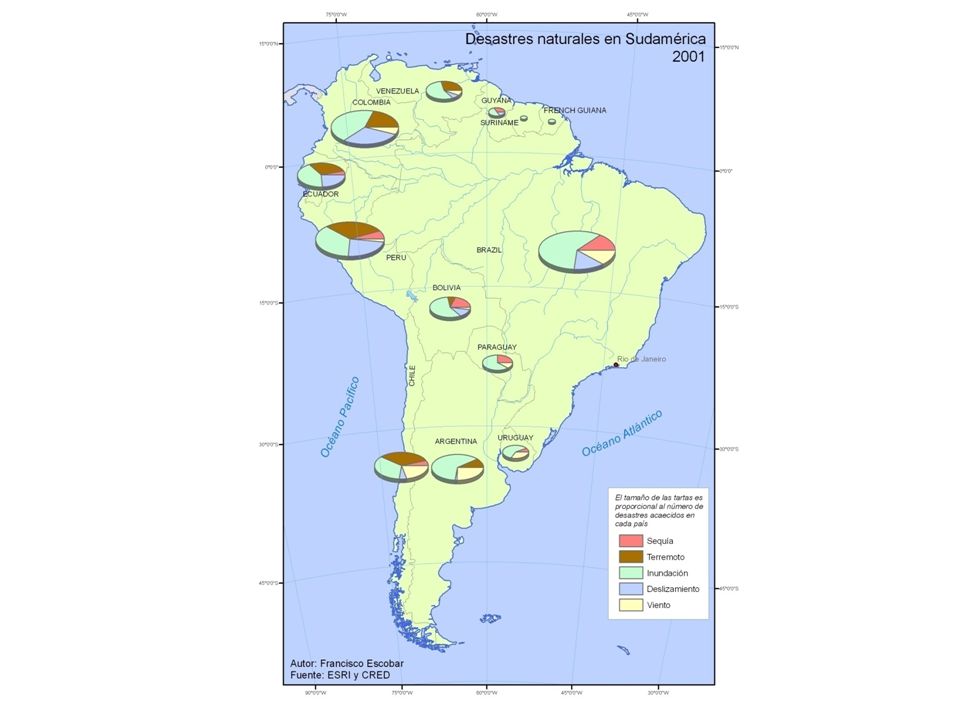

7 Mapa 2 Mapa de los riesgos naturales en Latinoamérica en proyección cónica de Albers. En este caso, los datos a emplear constituyen un conjunto de múltiples variables cuantitativas que serán representadas por una gráfica de tarta de tamaño proporcional a la cantidad total de desastres acaecidos. En la siguiente diapositiva hay un ejemplo de este mapa

8

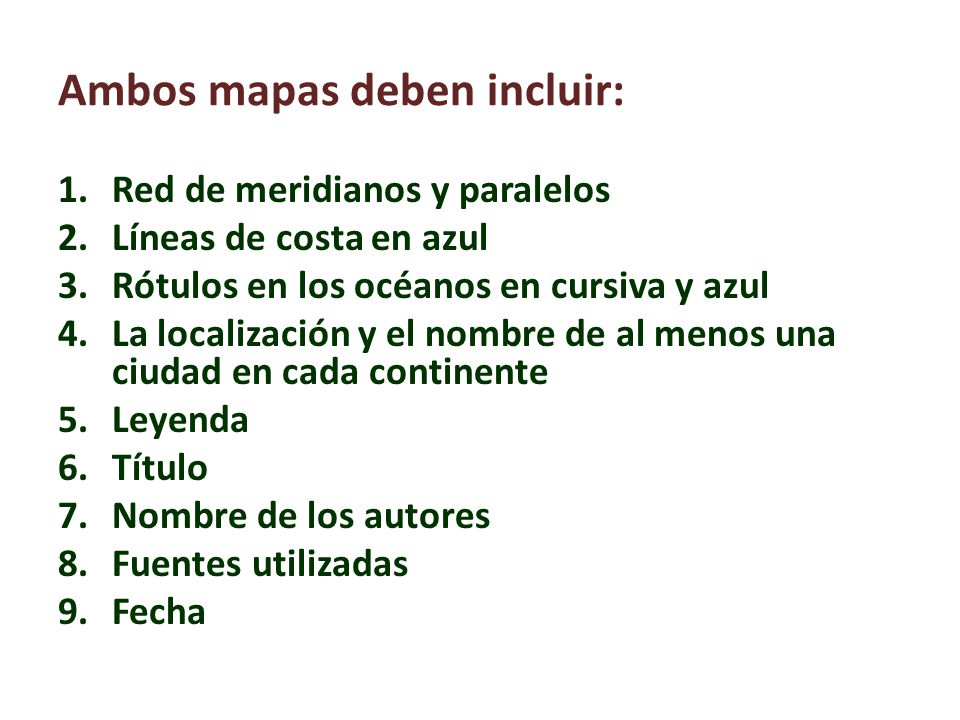

9 Ambos mapas deben incluir:
Red de meridianos y paralelos Líneas de costa en azul Rótulos en los océanos en cursiva y azul La localización y el nombre de al menos una ciudad en cada continente Leyenda Título Nombre de los autores Fuentes utilizadas Fecha

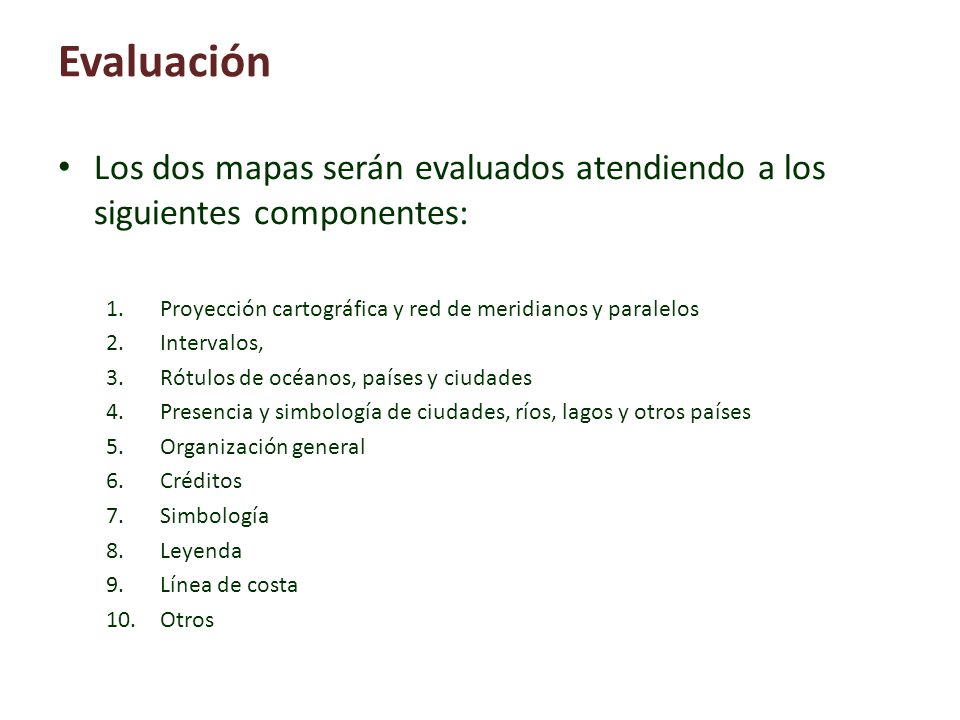

10 Evaluación Los dos mapas serán evaluados atendiendo a los siguientes componentes: Proyección cartográfica y red de meridianos y paralelos Intervalos, Rótulos de océanos, países y ciudades Presencia y simbología de ciudades, ríos, lagos y otros países Organización general Créditos Simbología Leyenda Línea de costa Otros

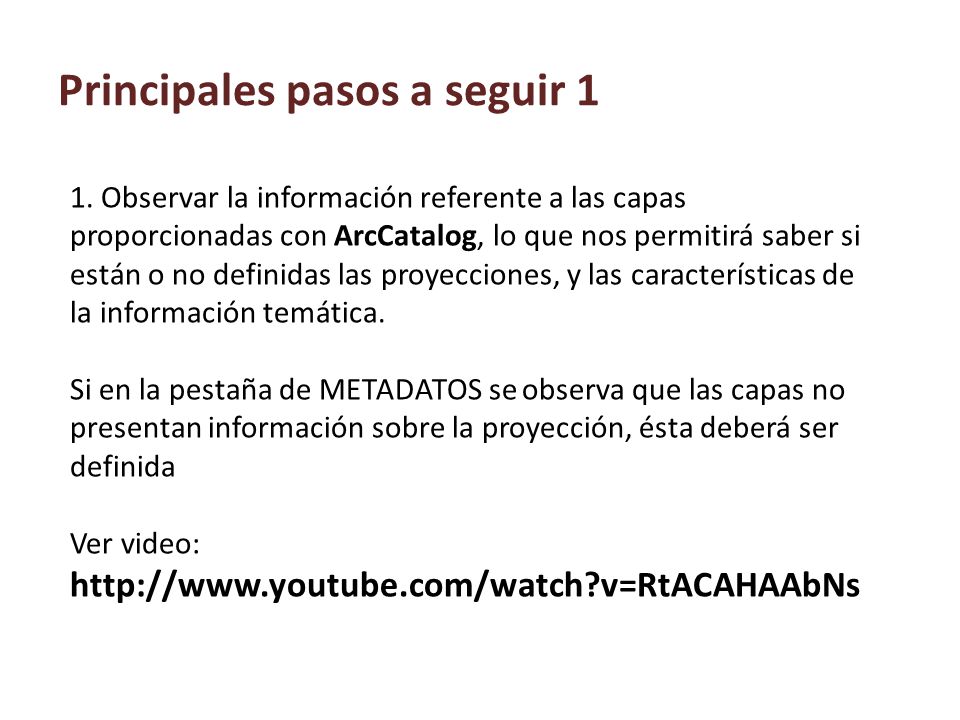

11 Principales pasos a seguir 1
1. Observar la información referente a las capas proporcionadas con ArcCatalog, lo que nos permitirá saber si están o no definidas las proyecciones, y las características de la información temática. Si en la pestaña de METADATOS se observa que las capas no presentan información sobre la proyección, ésta deberá ser definida Ver video:

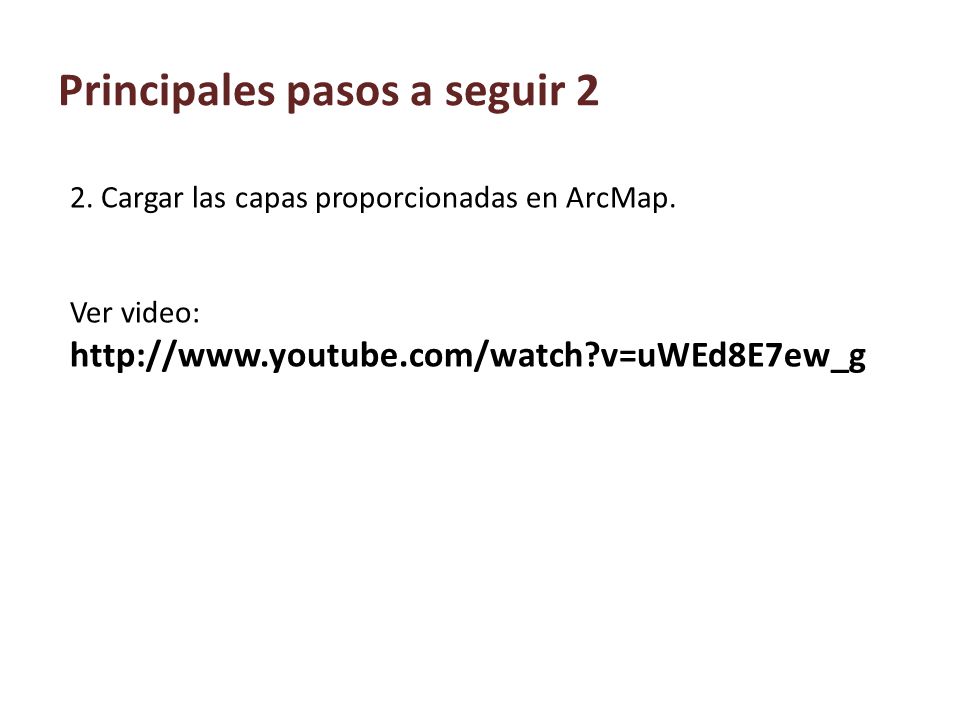

12 Principales pasos a seguir 2
2. Cargar las capas proporcionadas en ArcMap. Ver video:

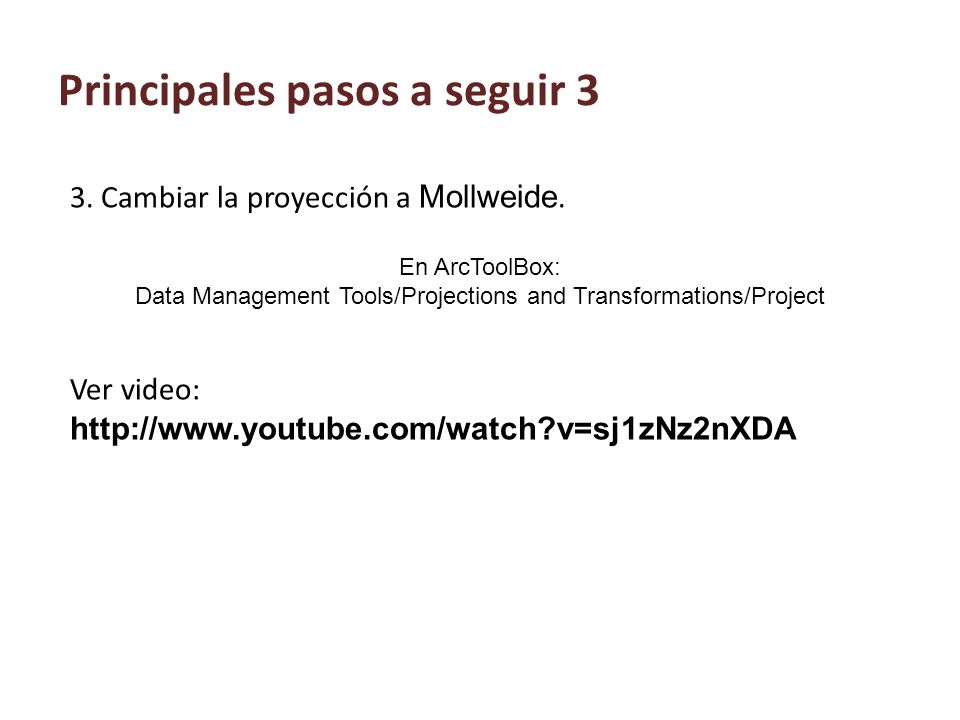

13 Principales pasos a seguir 3
3. Cambiar la proyección a Mollweide. Ver video: En ArcToolBox: Data Management Tools/Projections and Transformations/Project

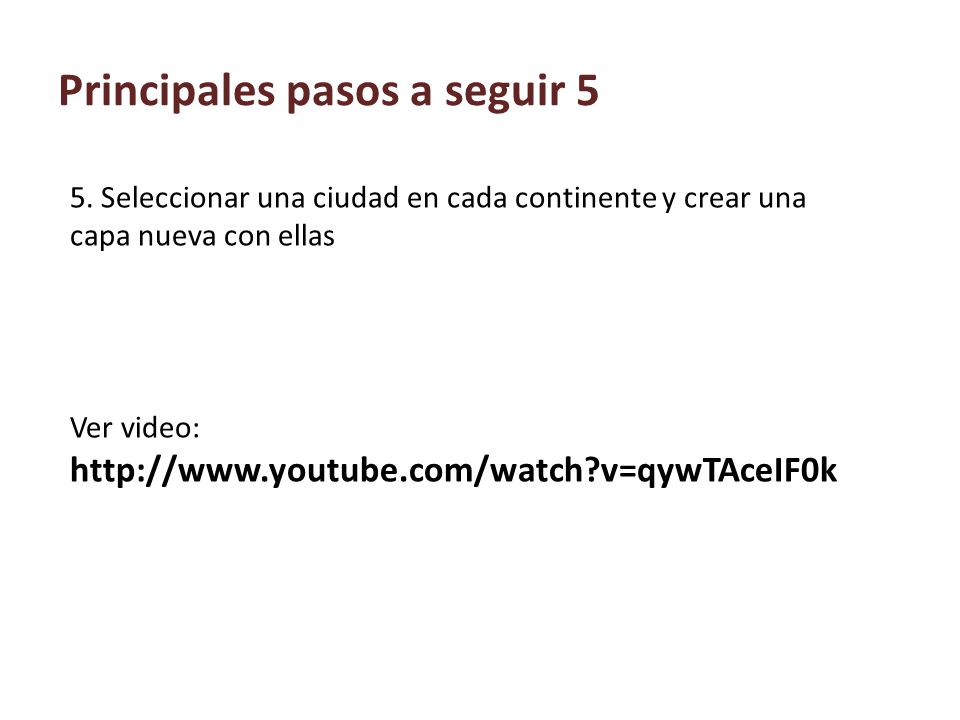

14 Principales pasos a seguir 5
5. Seleccionar una ciudad en cada continente y crear una capa nueva con ellas Ver video:

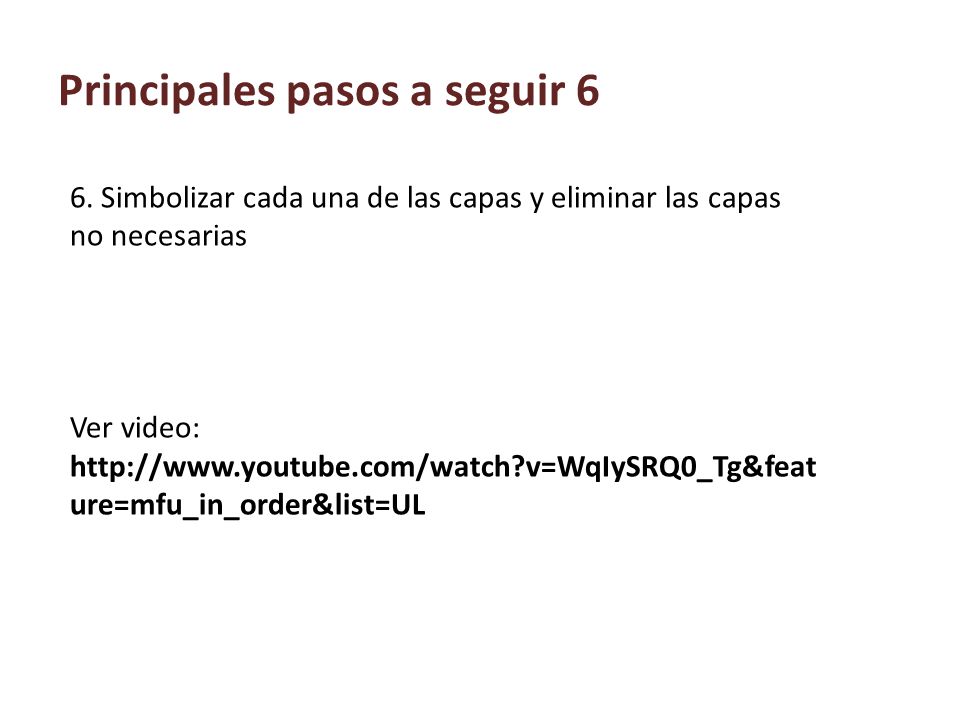

15 Principales pasos a seguir 6
6. Simbolizar cada una de las capas y eliminar las capas no necesarias Ver video:

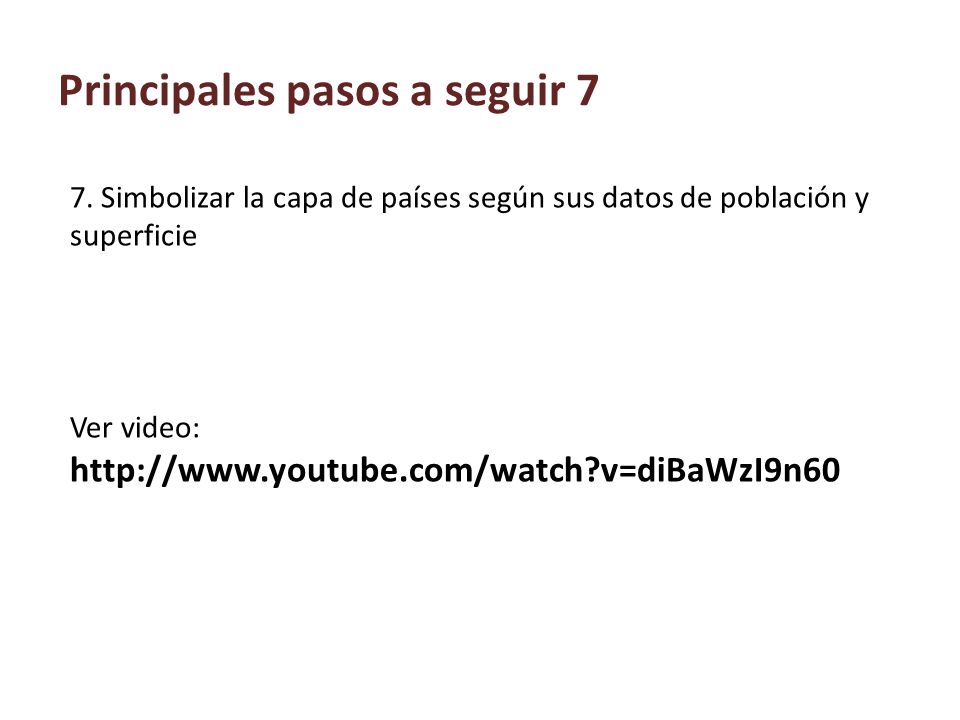

16 Principales pasos a seguir 7
7. Simbolizar la capa de países según sus datos de población y superficie Ver video:

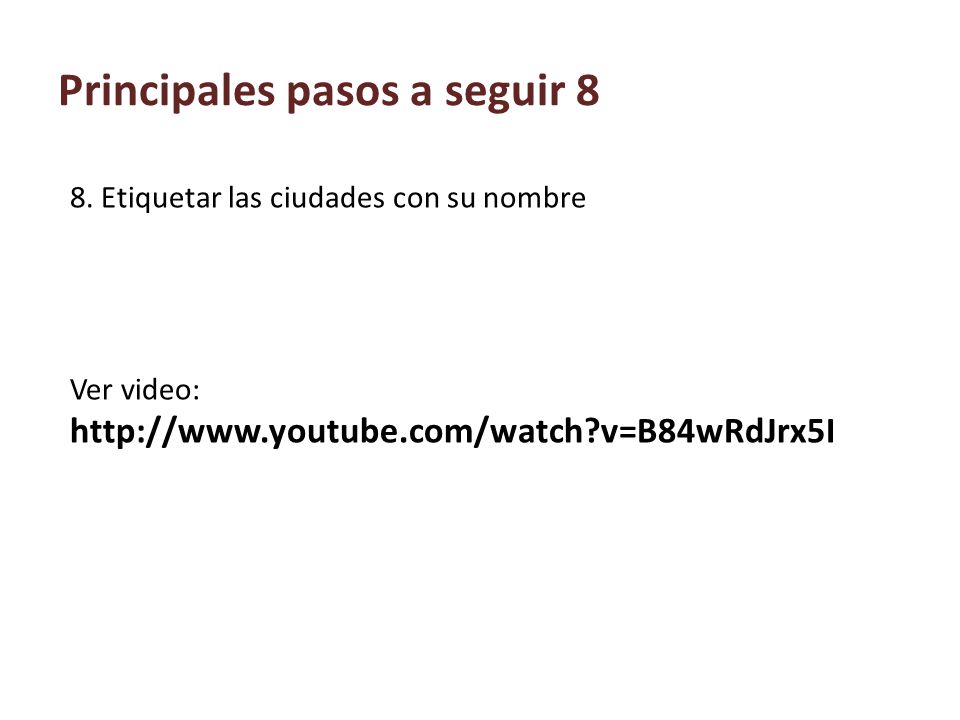

17 Principales pasos a seguir 8
8. Etiquetar las ciudades con su nombre Ver video:

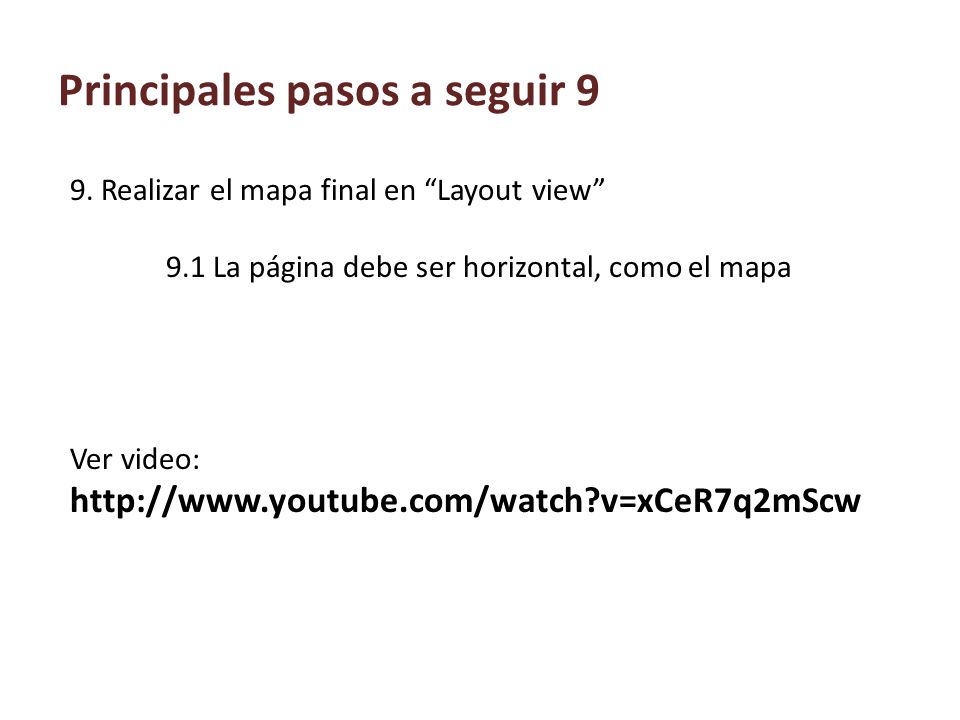

18 Principales pasos a seguir 9
9. Realizar el mapa final en “Layout view” 9.1 La página debe ser horizontal, como el mapa Ver video:

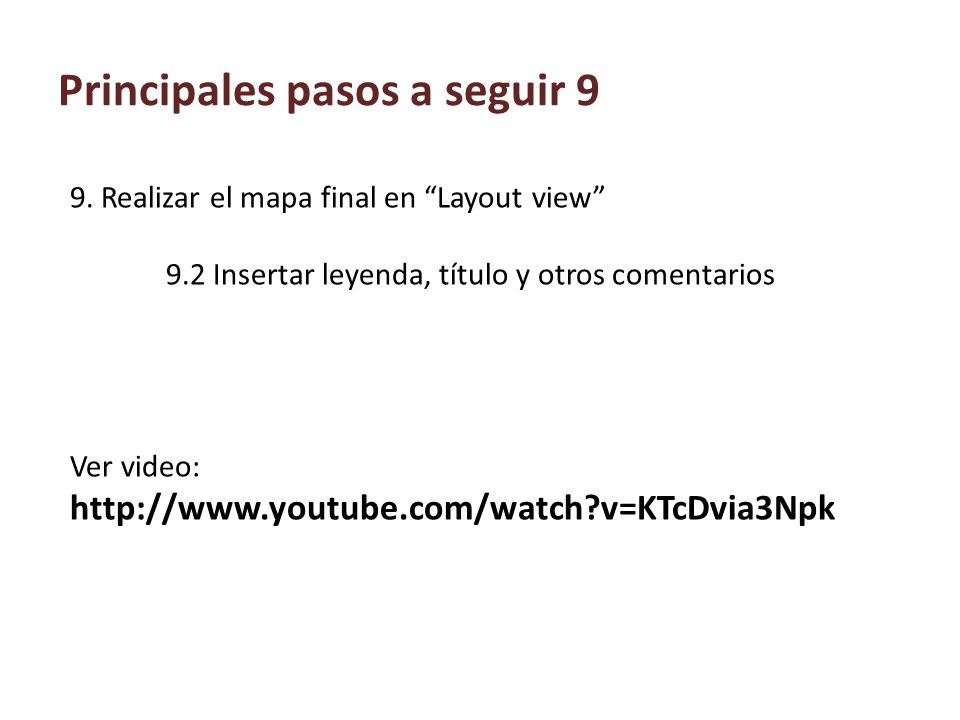

19 Principales pasos a seguir 9
9. Realizar el mapa final en “Layout view” 9.2 Insertar leyenda, título y otros comentarios Ver video:

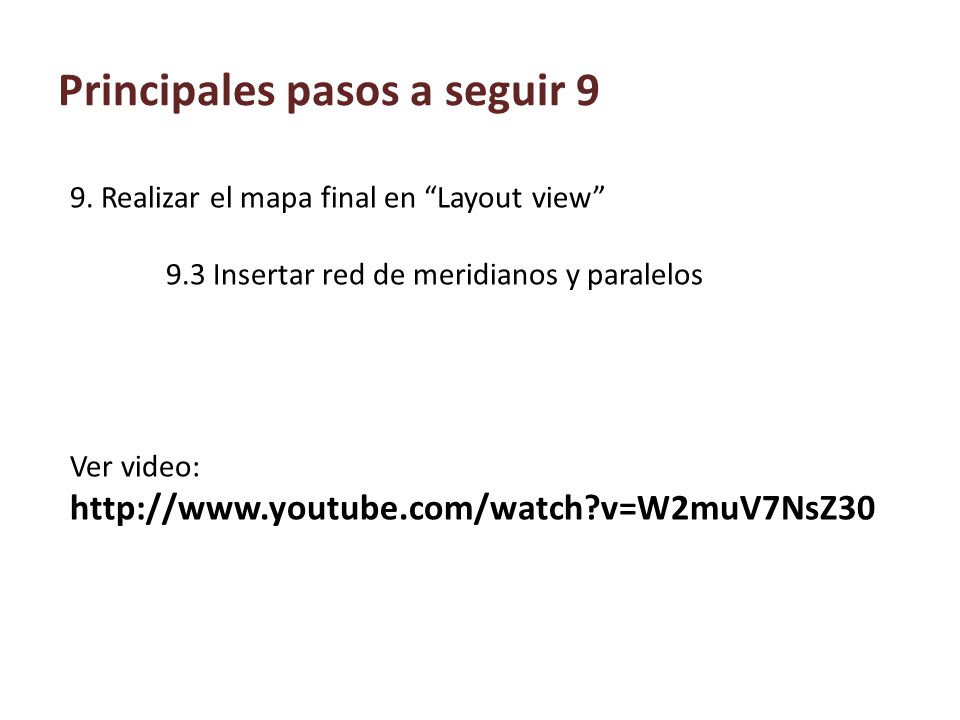

20 Principales pasos a seguir 9
9. Realizar el mapa final en “Layout view” 9.3 Insertar red de meridianos y paralelos Ver video:

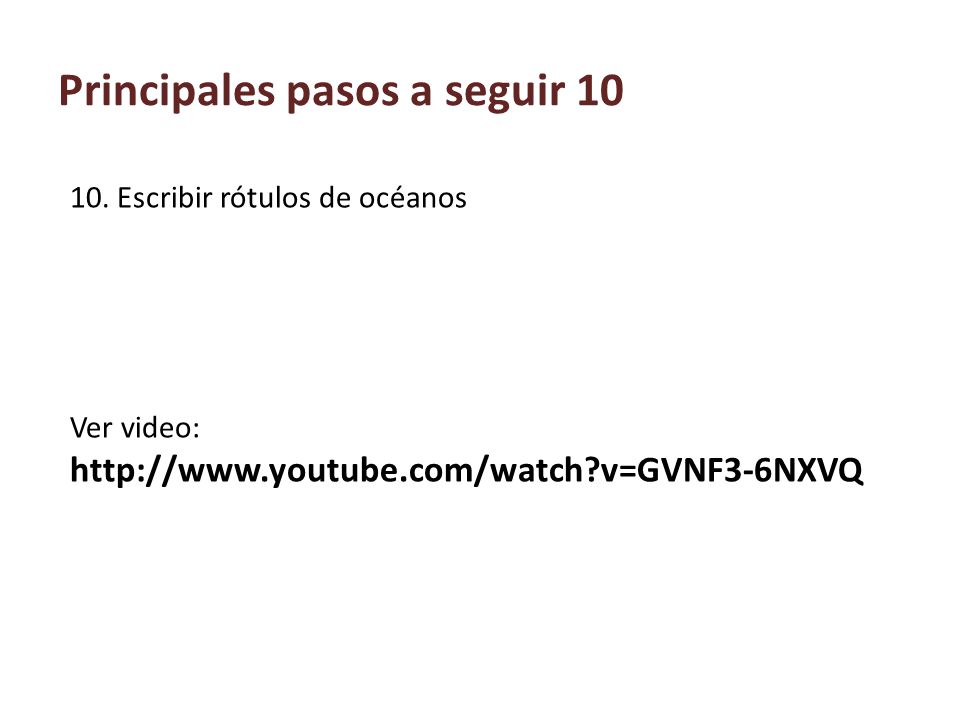

21 Principales pasos a seguir 10
10. Escribir rótulos de océanos Ver video:

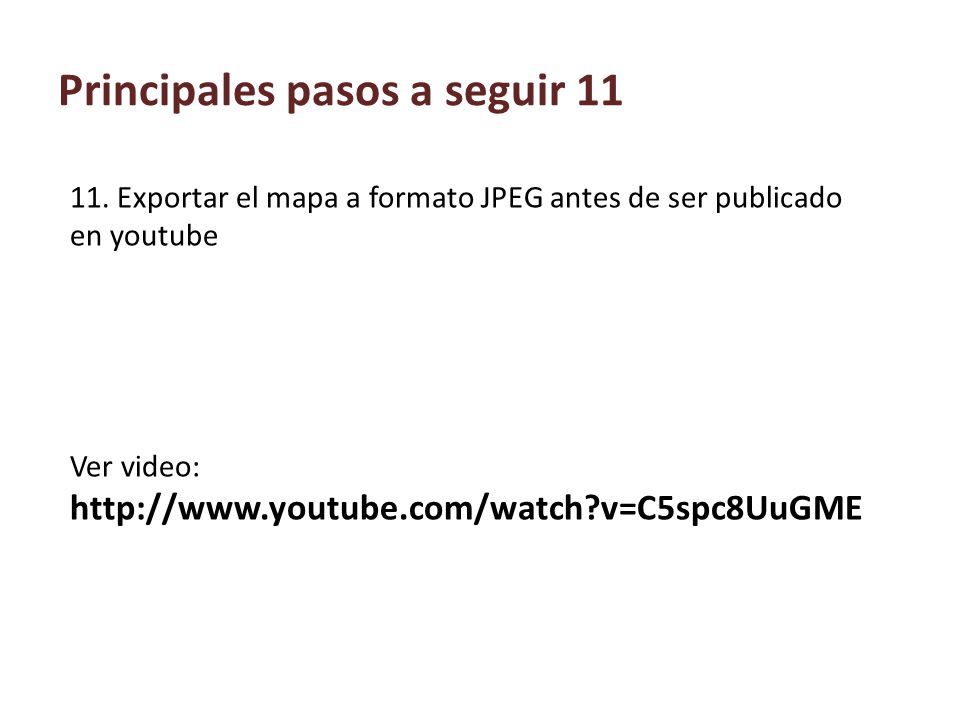

22 Principales pasos a seguir 11
11. Exportar el mapa a formato JPEG antes de ser publicado en youtube Ver video:
