1 I Congreso de Geotermia de Galicia “Geotermia: por un futuro eficiente” 30 de noviembre de 2010 Jornada Técnico-Divulgativa “La GeoEnergía en el futuro energético de Asturias” 7 de Septiembre de 2012 Índice “El Proyecto HUNOSA” Aprovechamiento geotérmico de aguas de mina

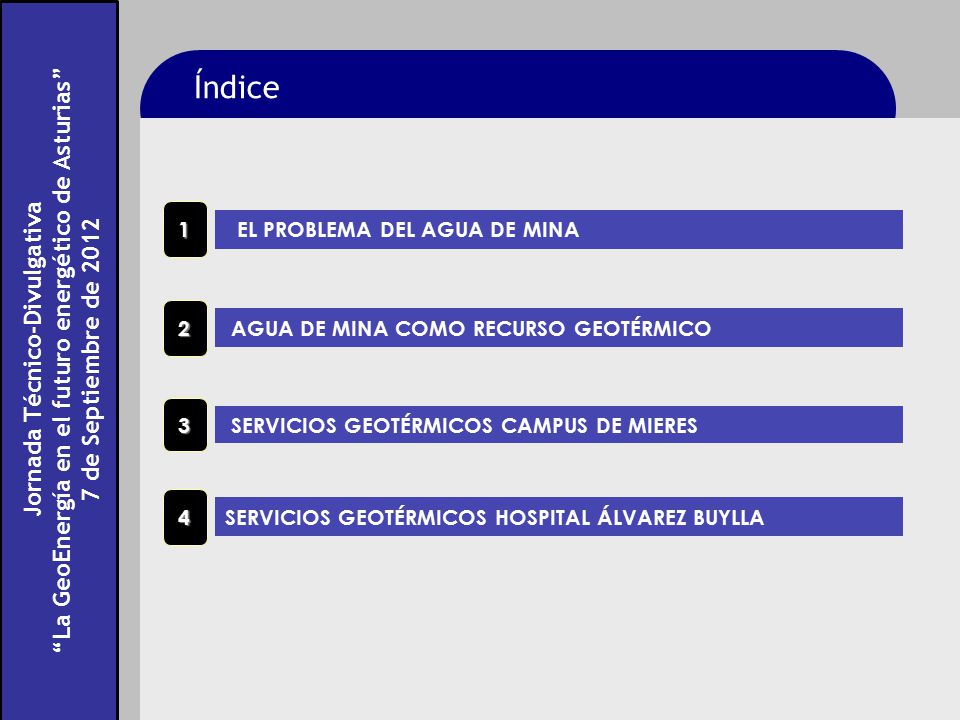

2 I Congreso de Geotermia de Galicia “Geotermia: por un futuro eficiente” 30 de noviembre de 2010 Jornada Técnico-Divulgativa “La GeoEnergía en el futuro energético de Asturias” 7 de Septiembre de 2012 Índice 1 EL PROBLEMA DEL AGUA DE MINA 2 AGUA DE MINA COMO RECURSO GEOTÉRMICO 3 SERVICIOS GEOTÉRMICOS CAMPUS DE MIERES 4 SERVICIOS GEOTÉRMICOS HOSPITAL ÁLVAREZ BUYLLA

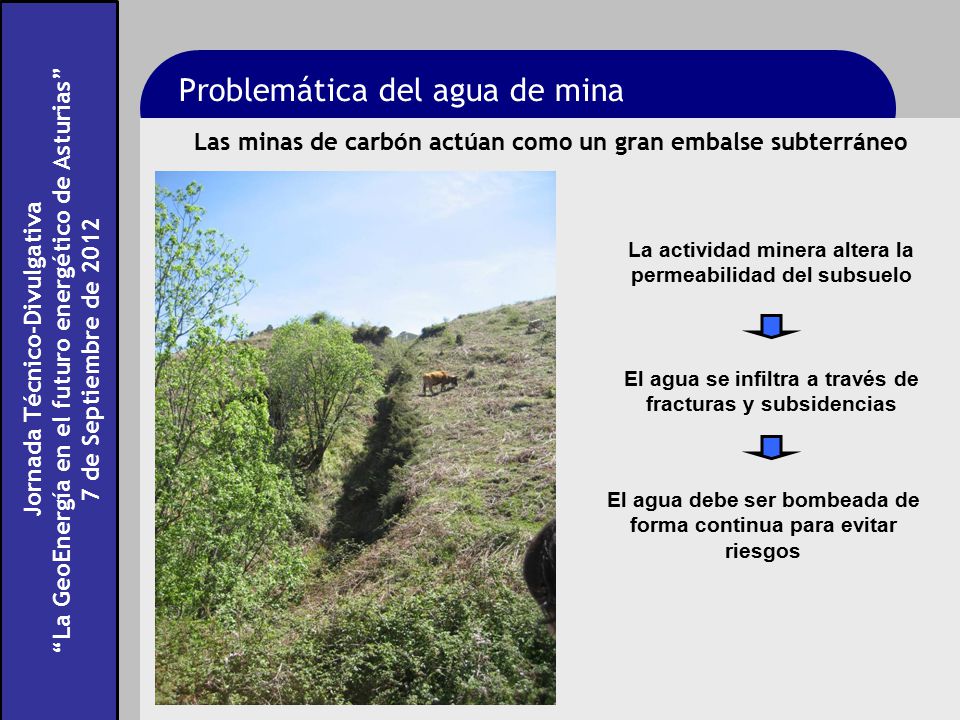

3 I Congreso de Geotermia de Galicia “Geotermia: por un futuro eficiente” 30 de noviembre de 2010 Jornada Técnico-Divulgativa “La GeoEnergía en el futuro energético de Asturias” 7 de Septiembre de 2012 Problemática del agua de mina Las minas de carbón actúan como un gran embalse subterráneo El agua se infiltra a través de fracturas y subsidencias El agua debe ser bombeada de forma continua para evitar riesgos La actividad minera altera la permeabilidad del subsuelo

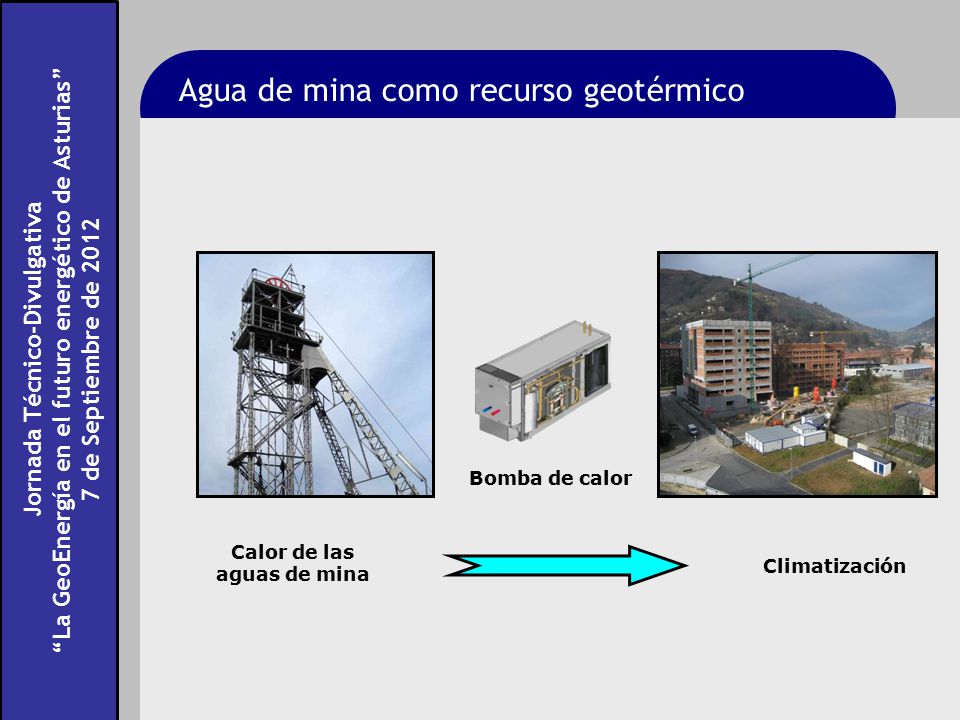

4 I Congreso de Geotermia de Galicia “Geotermia: por un futuro eficiente” 30 de noviembre de 2010 Jornada Técnico-Divulgativa “La GeoEnergía en el futuro energético de Asturias” 7 de Septiembre de 2012 Agua de mina como recurso geotérmico Climatización Bomba de calor Calor de las aguas de mina

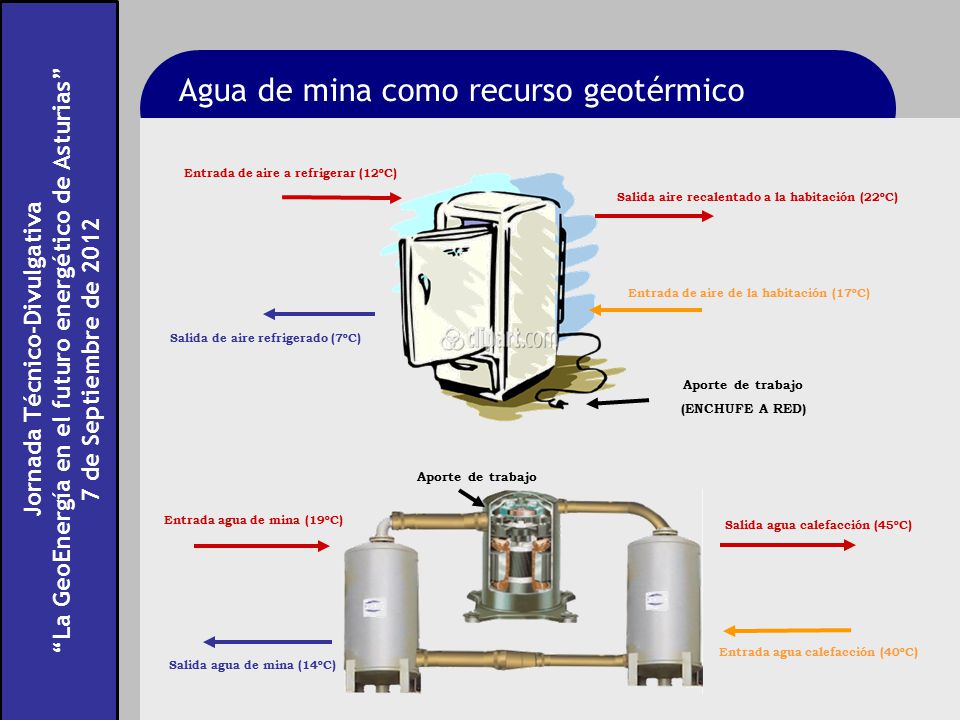

5 I Congreso de Geotermia de Galicia “Geotermia: por un futuro eficiente” 30 de noviembre de 2010 Jornada Técnico-Divulgativa “La GeoEnergía en el futuro energético de Asturias” 7 de Septiembre de 2012 Agua de mina como recurso geotérmico Entrada agua calefacción (40ºC) Salida agua calefacción (45ºC) Aporte de trabajo (ENCHUFE A RED) Entrada de aire de la habitación (17ºC) Salida aire recalentado a la habitación (22ºC) Salida de aire refrigerado (7ºC) Entrada de aire a refrigerar (12ºC) Salida agua de mina (14ºC) Entrada agua de mina (19ºC)

6 I Congreso de Geotermia de Galicia “Geotermia: por un futuro eficiente” 30 de noviembre de 2010 Jornada Técnico-Divulgativa “La GeoEnergía en el futuro energético de Asturias” 7 de Septiembre de 2012 Agua de mina como recurso geotérmico Evaluación del potencial térmico: -Caudal de agua disponible -Capacidad de regulación -Temperatura de las aguas -Calidad del agua Caudal total disponible: 36,8 Mm 3 Caudal total disponible: 36,8 Mm 3 Volumen total disponible: 80,3 Mm 3 Volumen total disponible: 80,3 Mm 3 - Bicarbonatadas/ Cálcicas - Sin contenido importante en metales - Conductividad media 960 µS/cm - pH próximo a 7.4

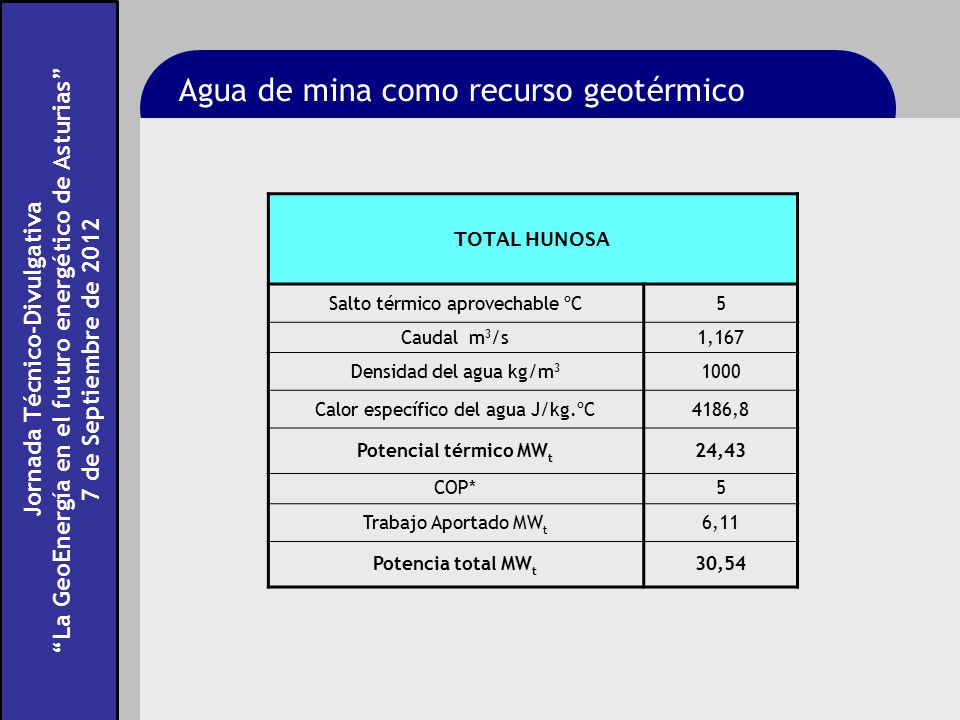

7 I Congreso de Geotermia de Galicia “Geotermia: por un futuro eficiente” 30 de noviembre de 2010 Jornada Técnico-Divulgativa “La GeoEnergía en el futuro energético de Asturias” 7 de Septiembre de 2012 Agua de mina como recurso geotérmico TOTAL HUNOSA Salto térmico aprovechable ºC5 Caudal m 3 /s1,167 Densidad del agua kg/m 3 1000 Calor específico del agua J/kg.ºC4186,8 Potencial térmico MW t 24,43 COP*5 Trabajo Aportado MW t 6,11 Potencia total MW t 30,54

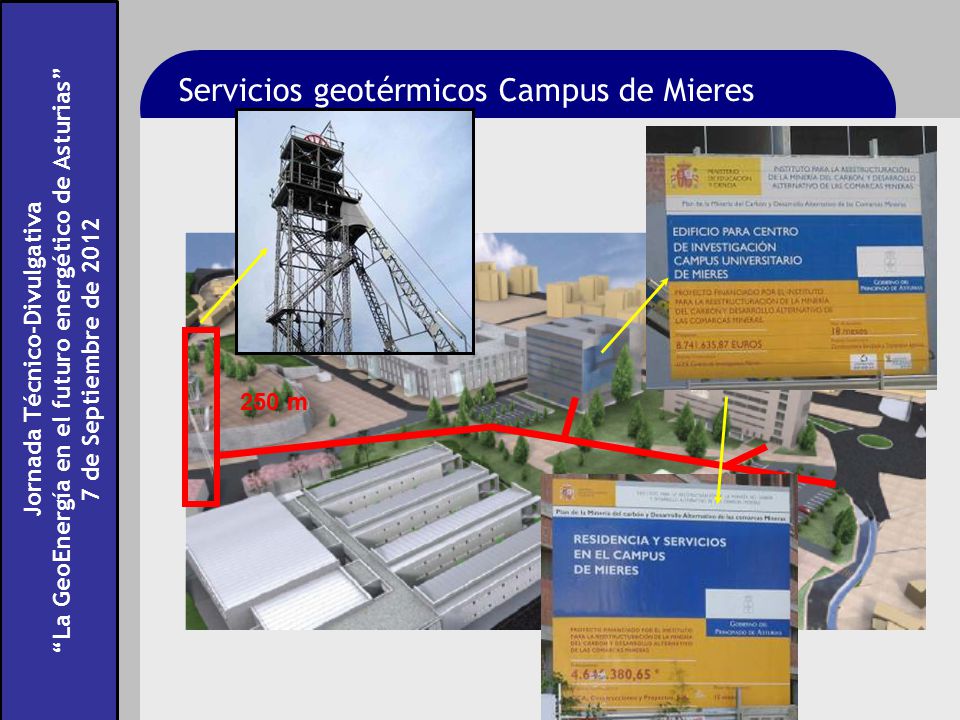

8 I Congreso de Geotermia de Galicia “Geotermia: por un futuro eficiente” 30 de noviembre de 2010 Jornada Técnico-Divulgativa “La GeoEnergía en el futuro energético de Asturias” 7 de Septiembre de 2012 Servicios geotérmicos Campus de Mieres 250 m

9 I Congreso de Geotermia de Galicia “Geotermia: por un futuro eficiente” 30 de noviembre de 2010 Jornada Técnico-Divulgativa “La GeoEnergía en el futuro energético de Asturias” 7 de Septiembre de 2012 Servicios geotérmicos Campus de Mieres

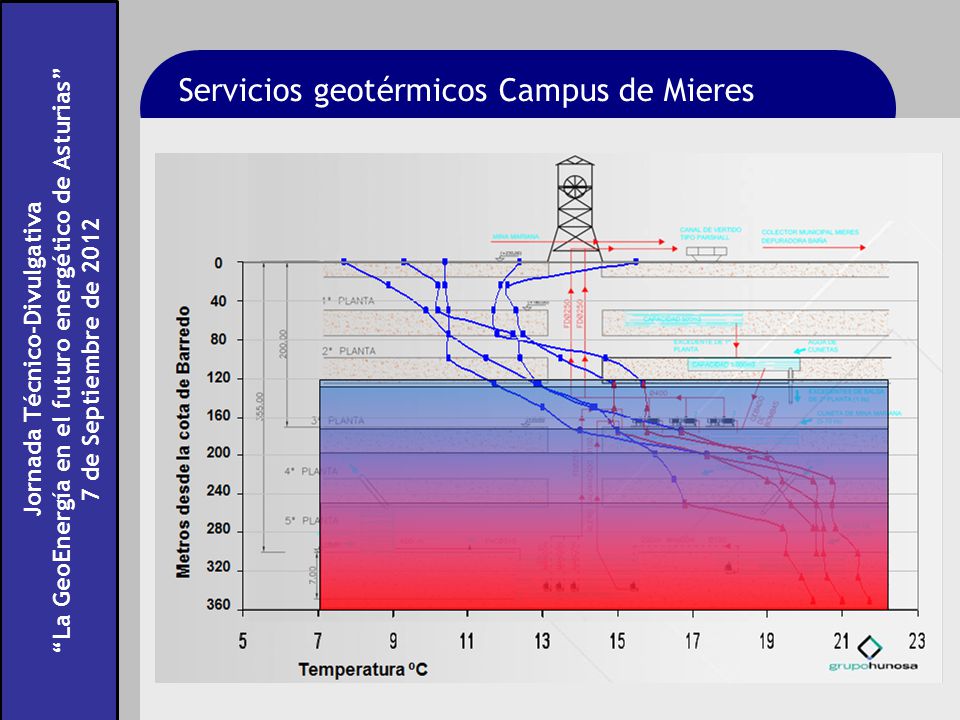

10 I Congreso de Geotermia de Galicia “Geotermia: por un futuro eficiente” 30 de noviembre de 2010 Jornada Técnico-Divulgativa “La GeoEnergía en el futuro energético de Asturias” 7 de Septiembre de 2012 Servicios geotérmicos Campus de Mieres (+20,00) (+180,00) (+220,00)  Equipos de bombeo  Tapón de hormigón  Tubería Rylbrun Tubería flexible autoportante Caucho. Refuerzo poliéster

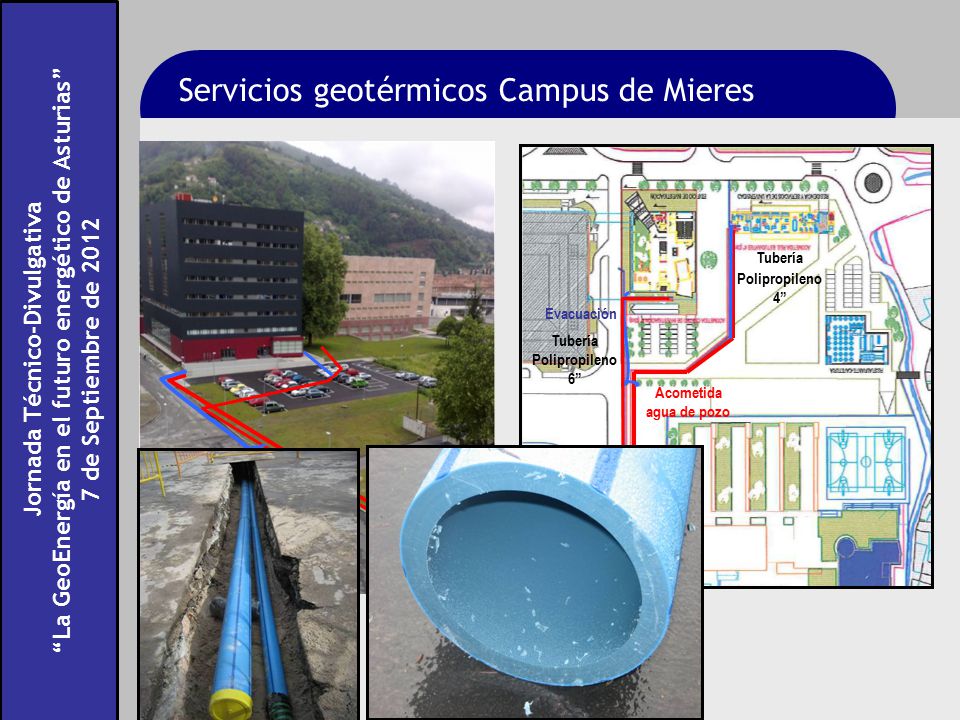

11 I Congreso de Geotermia de Galicia “Geotermia: por un futuro eficiente” 30 de noviembre de 2010 Jornada Técnico-Divulgativa “La GeoEnergía en el futuro energético de Asturias” 7 de Septiembre de 2012 Servicios geotérmicos Campus de Mieres Tubería Polipropileno 4” Tubería Polipropileno 6” Acometida agua de pozo Evacuación

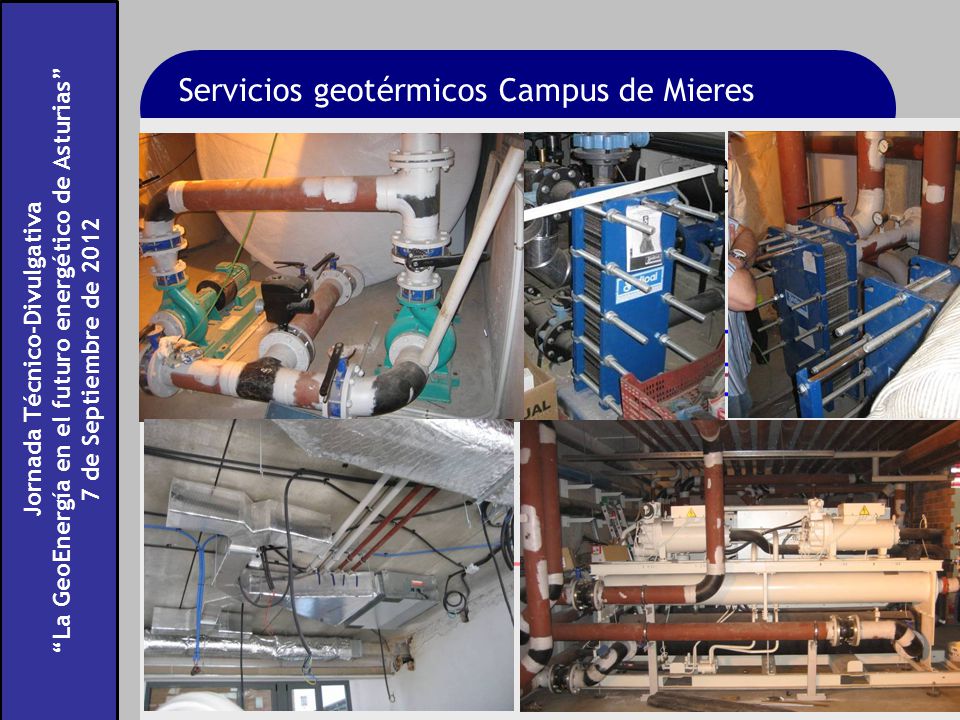

12 I Congreso de Geotermia de Galicia “Geotermia: por un futuro eficiente” 30 de noviembre de 2010 Jornada Técnico-Divulgativa “La GeoEnergía en el futuro energético de Asturias” 7 de Septiembre de 2012 Servicios geotérmicos Campus de Mieres

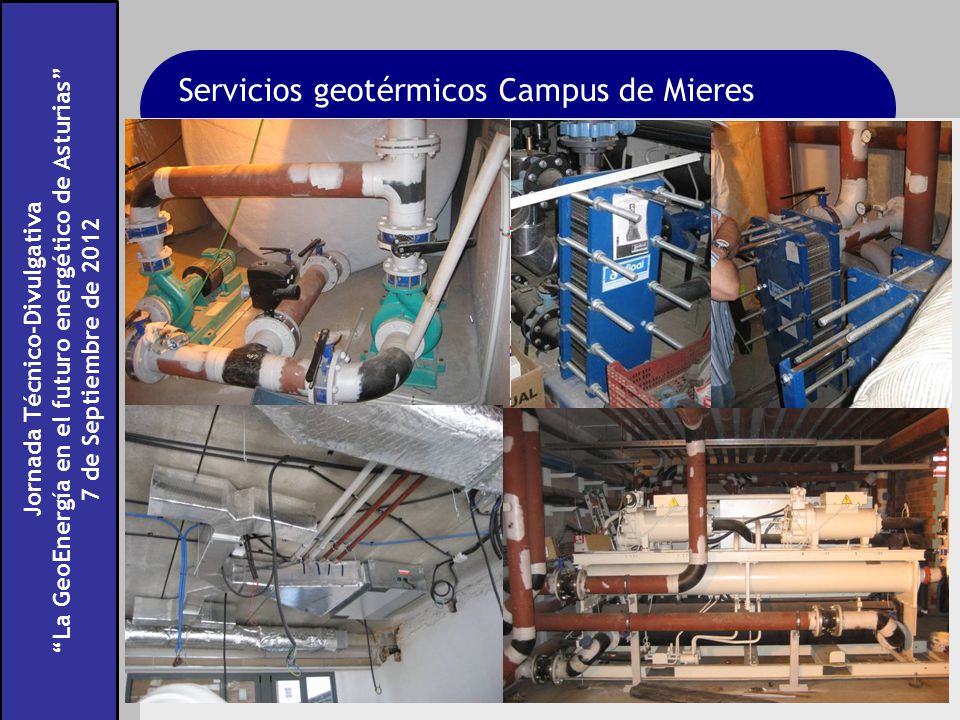

13 I Congreso de Geotermia de Galicia “Geotermia: por un futuro eficiente” 30 de noviembre de 2010 Jornada Técnico-Divulgativa “La GeoEnergía en el futuro energético de Asturias” 7 de Septiembre de 2012 Servicios geotérmicos Campus de Mieres

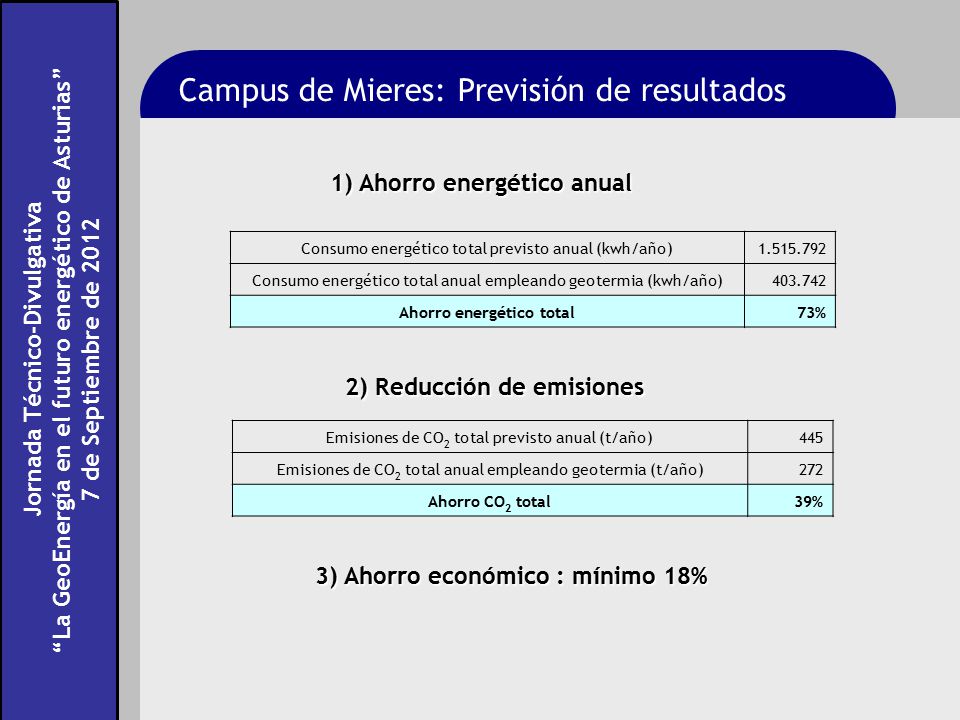

14 I Congreso de Geotermia de Galicia “Geotermia: por un futuro eficiente” 30 de noviembre de 2010 Jornada Técnico-Divulgativa “La GeoEnergía en el futuro energético de Asturias” 7 de Septiembre de 2012 Campus de Mieres: Previsión de resultados Consumo energético total previsto anual (kwh/año)1.515.792 Consumo energético total anual empleando geotermia (kwh/año)403.742 Ahorro energético total73% 3) Ahorro económico : mínimo 18% 3) Ahorro económico : mínimo 18% 2) Reducción de emisiones 2) Reducción de emisiones Emisiones de CO 2 total previsto anual (t/año)445 Emisiones de CO 2 total anual empleando geotermia (t/año)272 Ahorro CO 2 total39% 1) Ahorro energético anual 1) Ahorro energético anual

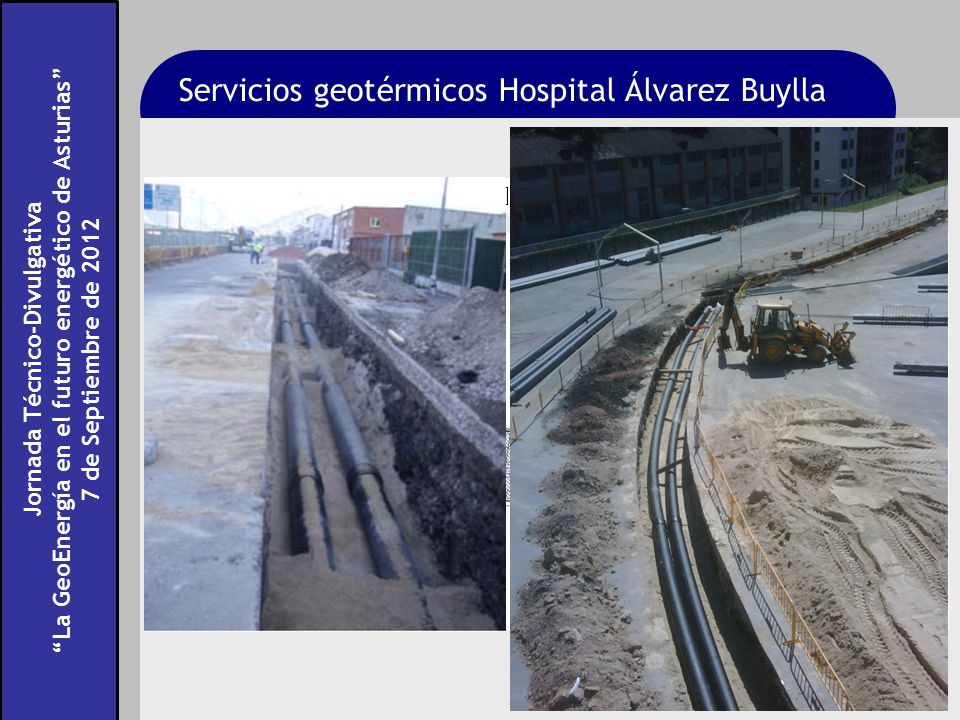

15 I Congreso de Geotermia de Galicia “Geotermia: por un futuro eficiente” 30 de noviembre de 2010 Jornada Técnico-Divulgativa “La GeoEnergía en el futuro energético de Asturias” 7 de Septiembre de 2012 Servicios geotérmicos Hospital Álvarez Buylla Tubería Polietileno 100 Q= 520 m 3 /h Øext: 400 mm Øint: 352 mm PN 10 bar Pérdida de Tª max: 0,15 ºC

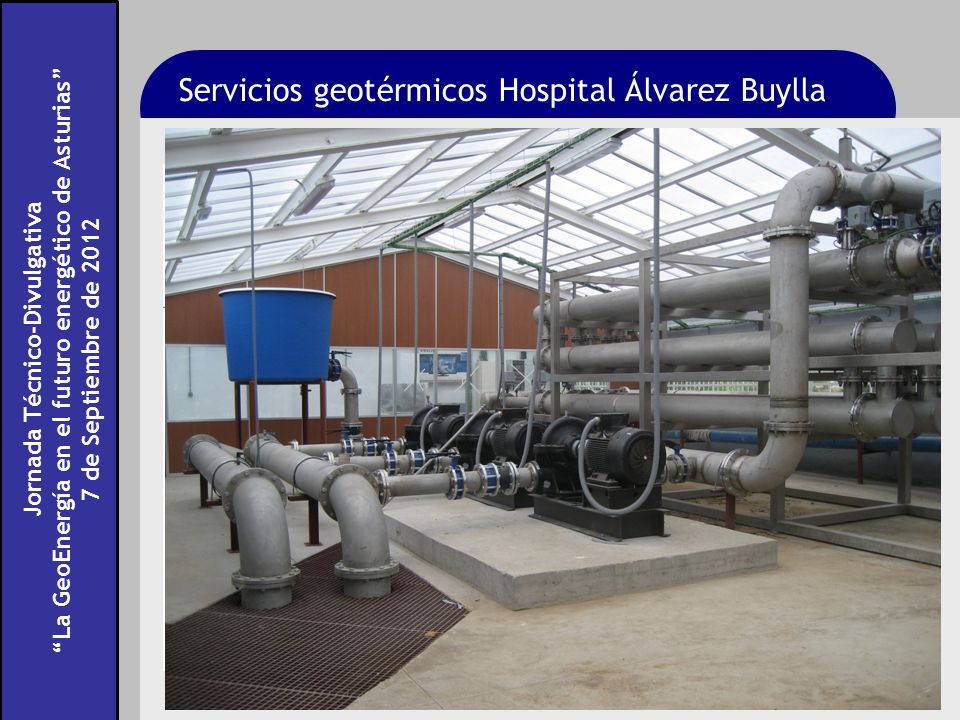

16 I Congreso de Geotermia de Galicia “Geotermia: por un futuro eficiente” 30 de noviembre de 2010 Jornada Técnico-Divulgativa “La GeoEnergía en el futuro energético de Asturias” 7 de Septiembre de 2012 Servicios geotérmicos Hospital Álvarez Buylla 3.500 Kw 2+1 37 Kw 260 m 3 /h 33 mca Agua de mina: 400 m 3 /h Agua de circuito cerrado : 520 m 3 /h Invierno Agua de mina: 23ºC  13,9ºC Agua intercambio: 12ºC  19ºC Verano Agua de mina: 25ºC  32,8ºC Agua intercambio: 34ºC  28,2ºC

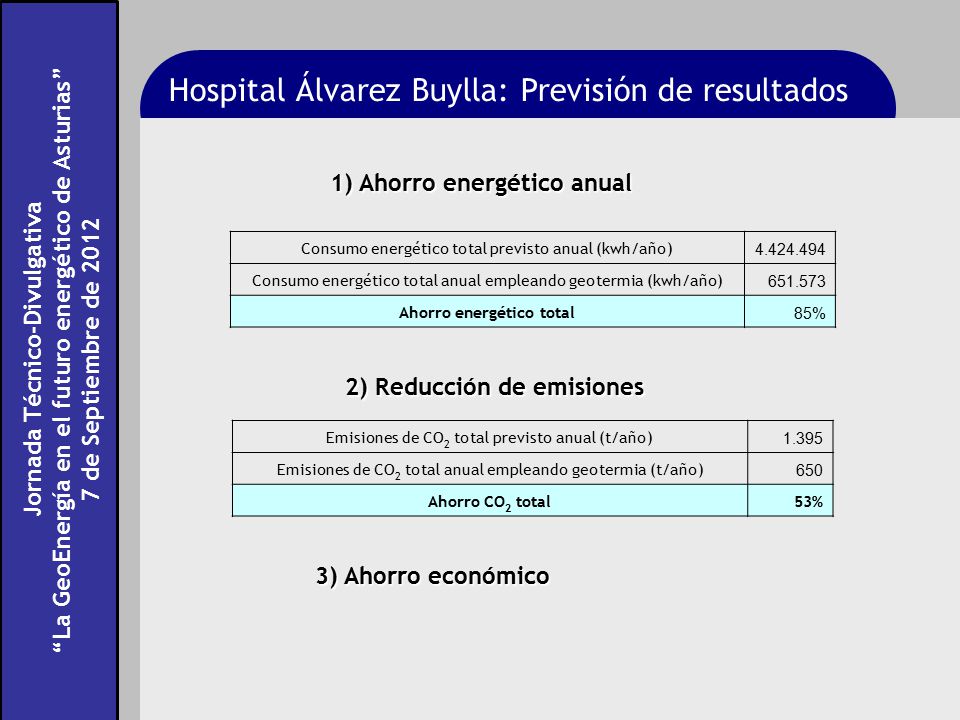

17 I Congreso de Geotermia de Galicia “Geotermia: por un futuro eficiente” 30 de noviembre de 2010 Jornada Técnico-Divulgativa “La GeoEnergía en el futuro energético de Asturias” 7 de Septiembre de 2012 Hospital Álvarez Buylla: Previsión de resultados Consumo energético total previsto anual (kwh/año) 4.424.494 Consumo energético total anual empleando geotermia (kwh/año) 651.573 Ahorro energético total 85% 3) Ahorro económico 3) Ahorro económico 2) Reducción de emisiones 2) Reducción de emisiones Emisiones de CO 2 total previsto anual (t/año) 1.395 Emisiones de CO 2 total anual empleando geotermia (t/año) 650 Ahorro CO 2 total53% 1) Ahorro energético anual 1) Ahorro energético anual

18 I Congreso de Geotermia de Galicia “Geotermia: por un futuro eficiente” 30 de noviembre de 2010 Jornada Técnico-Divulgativa “La GeoEnergía en el futuro energético de Asturias” 7 de Septiembre de 2012 Índice “El Proyecto HUNOSA” GRACIAS POR SU ATENCIÓN
