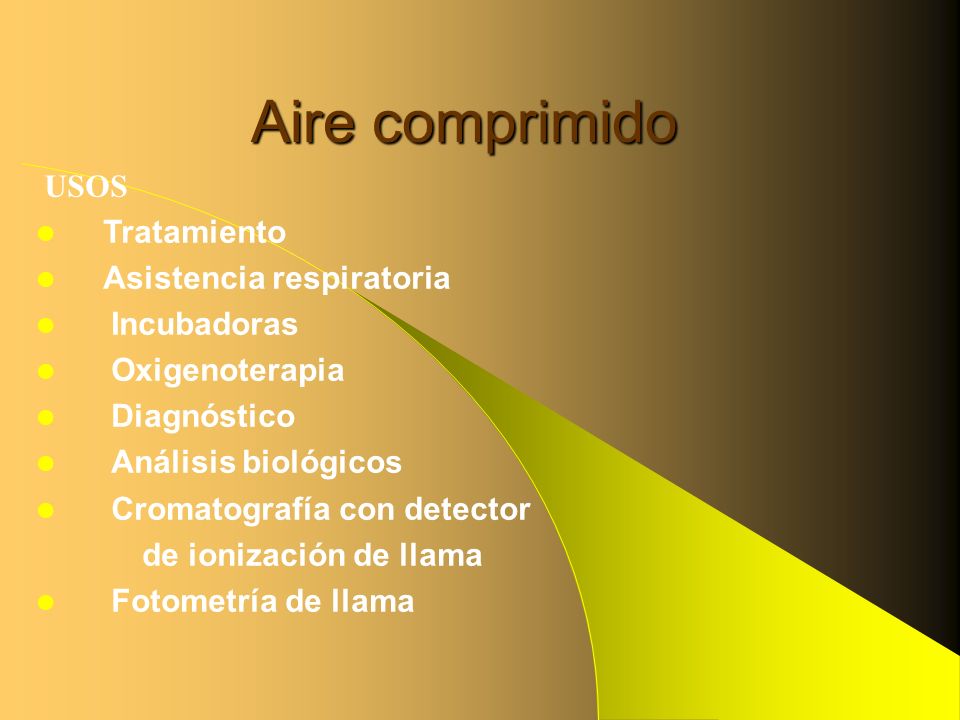

1 Aire comprimido USOS Tratamiento Asistencia respiratoria Incubadoras
       Oxigenoterapia        Diagnóstico        Análisis biológicos        Cromatografía con detector de ionización de llama        Fotometría de llama

2 Aire comprimido usos El aire comprimido es usado principalmente como gas propulsor para ventiladores y respiradores y para instrumentos quirúrgicos tales como taladros y sierras. El aire se usa para diluir el oxígeno, y como portador de agua o medicamentos que se aplican a través de las vías respiratorias. Usualmente se requiere en las mismas áreas hospitalarias en que se aplica oxigenoterapia. Los equipos más frecuentemente empleados son: nebulizadores, mezcladores (blenders), y ventiladores.

3 Características del aire comprimido medicinal
Libre de aceite Seco Libre de partículas Bacteriológicamente estéril Con menos de 5 ppm de CO

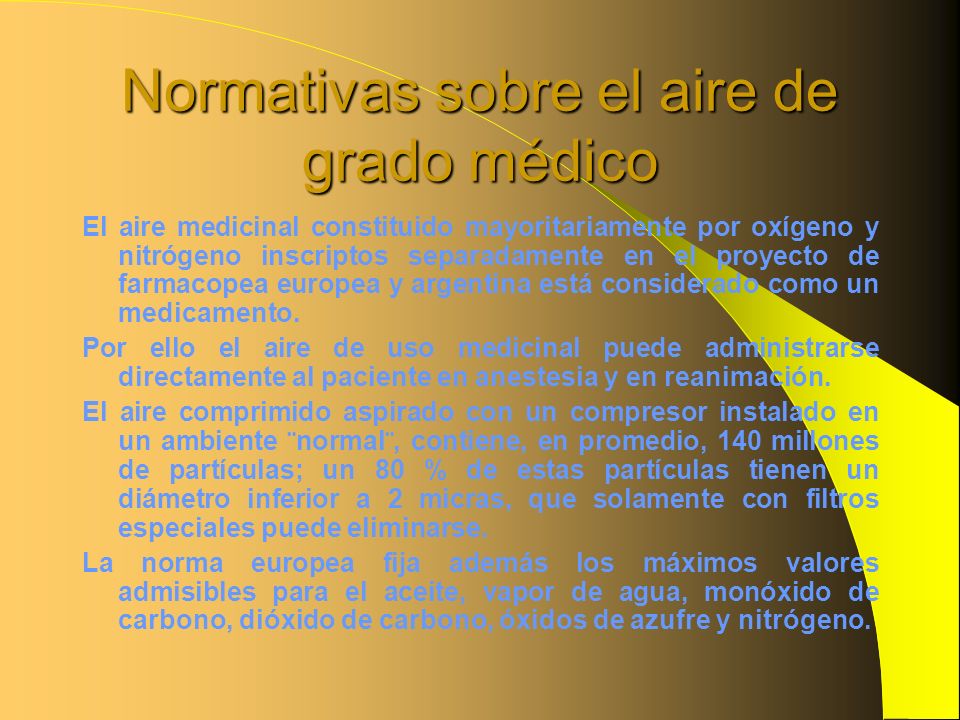

4 Normativas sobre el aire de grado médico
El aire medicinal constituido mayoritariamente por oxígeno y nitrógeno inscriptos separadamente en el proyecto de farmacopea europea y argentina está considerado como un medicamento. Por ello el aire de uso medicinal puede administrarse directamente al paciente en anestesia y en reanimación. El aire comprimido aspirado con un compresor instalado en un ambiente ¨normal¨, contiene, en promedio, 140 millones de partículas; un 80 % de estas partículas tienen un diámetro inferior a 2 micras, que solamente con filtros especiales puede eliminarse. La norma europea fija además los máximos valores admisibles para el aceite, vapor de agua, monóxido de carbono, dióxido de carbono, óxidos de azufre y nitrógeno.

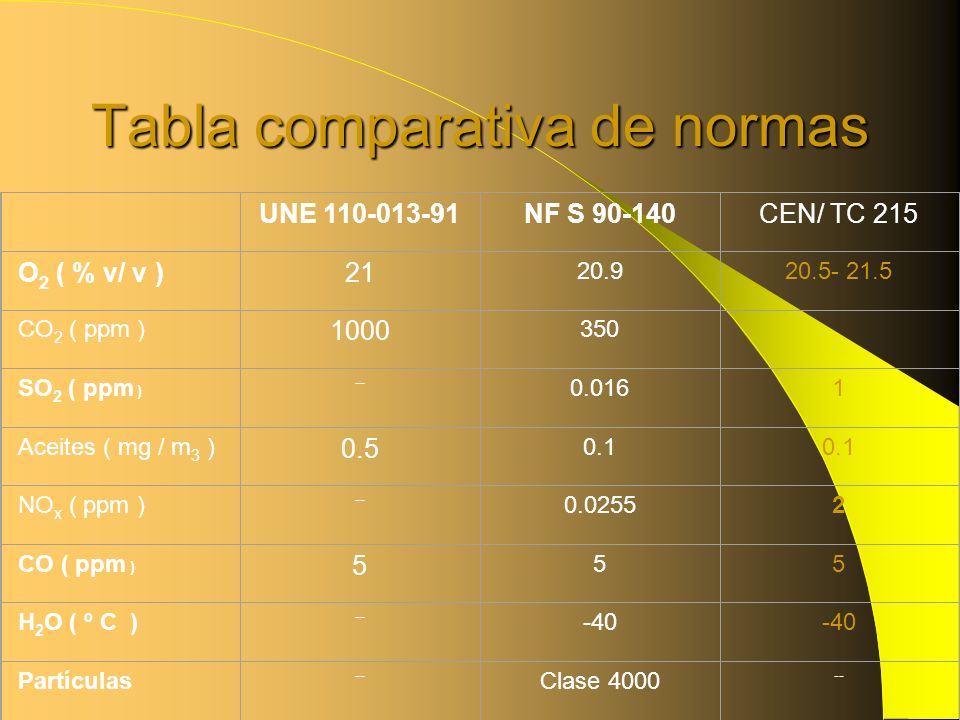

5 Tabla comparativa de normas
UNE NF S CEN/ TC 215 O2 ( % v/ v ) 21 20.9 CO2 ( ppm ) 1000 350 SO2 ( ppm ) -- 0.016 1 Aceites ( mg / m3 ) 0.5 0.1 NOx ( ppm ) 0.0255 2 CO ( ppm ) 5 H2O ( º C ) -40 Partículas Clase 4000

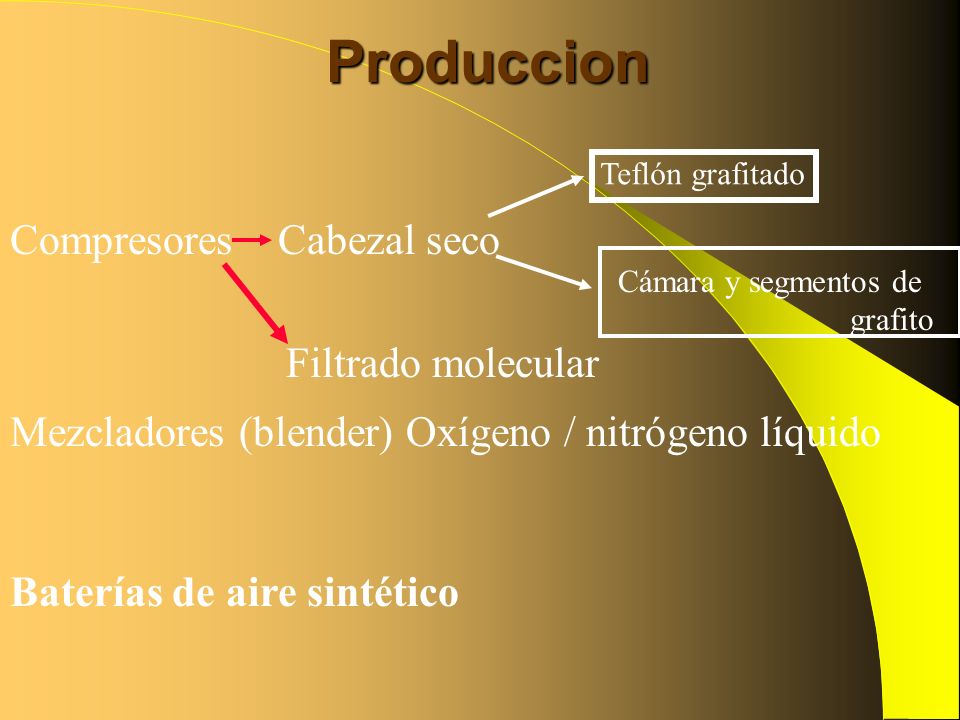

6 Produccion Compresores Cabezal seco
Teflón grafitado Compresores Cabezal seco Filtrado molecular Cámara y segmentos de grafito Mezcladores (blender) Oxígeno / nitrógeno líquido Baterías de aire sintético

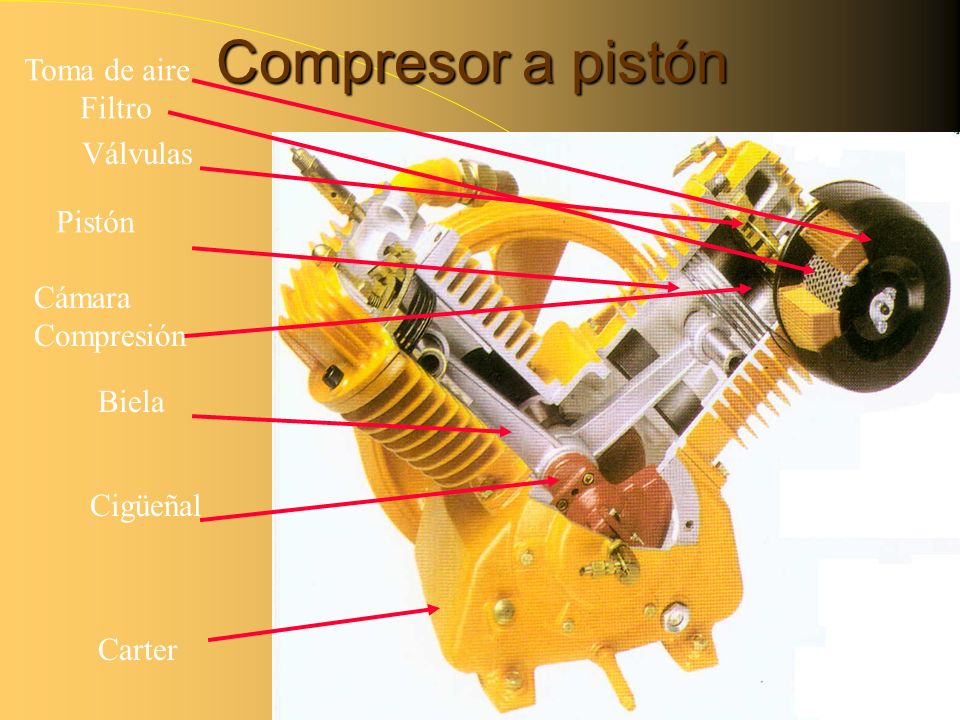

7 Compresor a pistón Toma de aire Filtro Válvulas Pistón
Cámara Compresión Biela Cigüeñal Carter

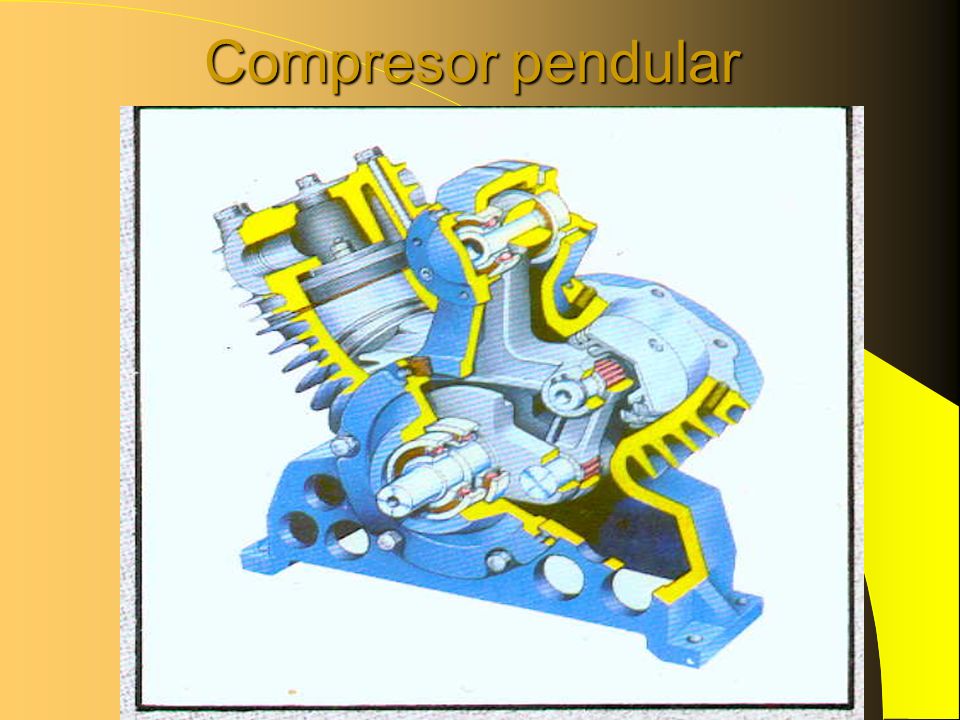

8 Compresor pendular

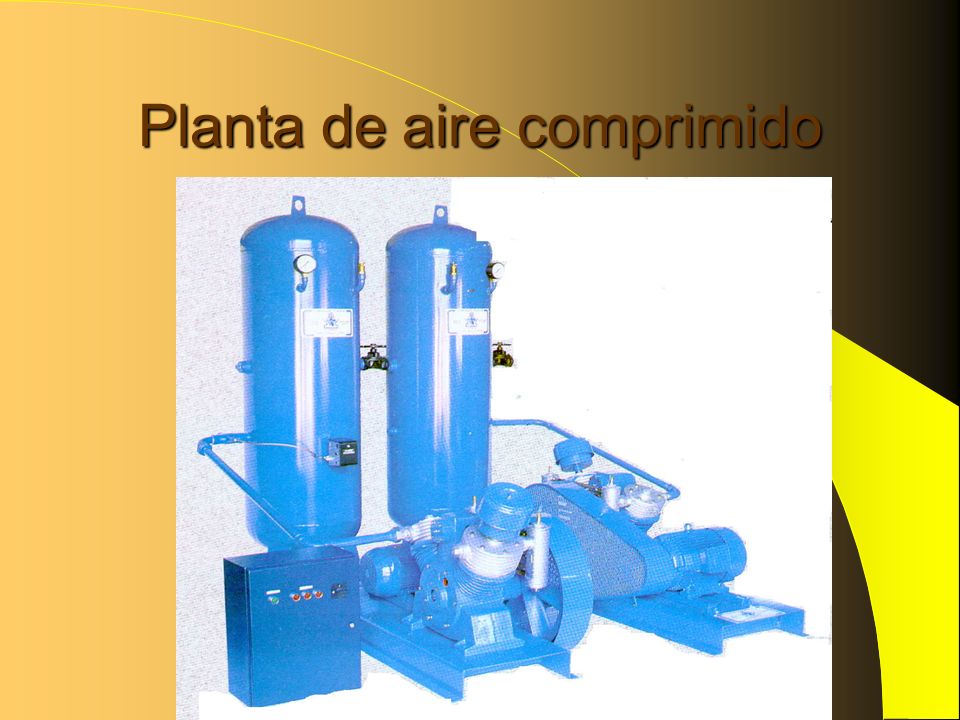

9 Planta de aire comprimido

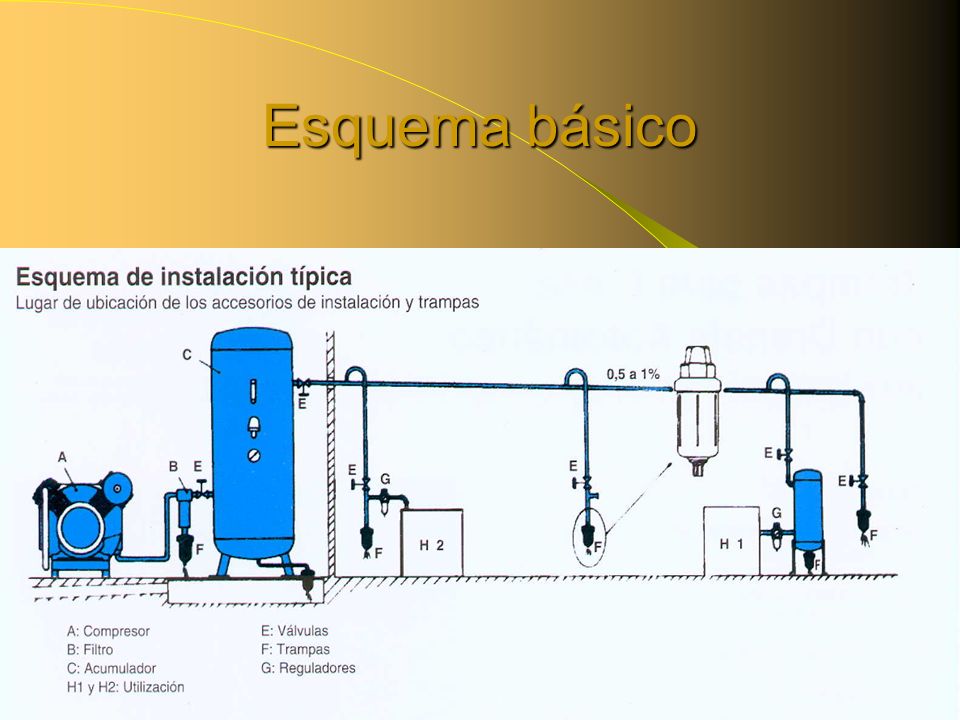

10 Esquema básico

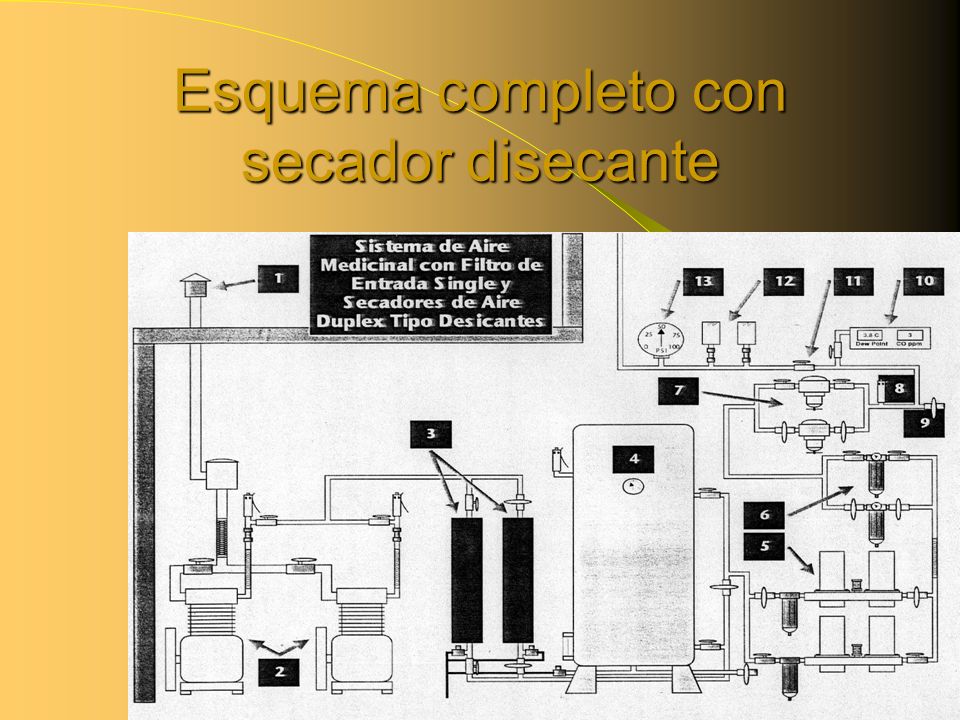

11 Esquema completo con secador disecante

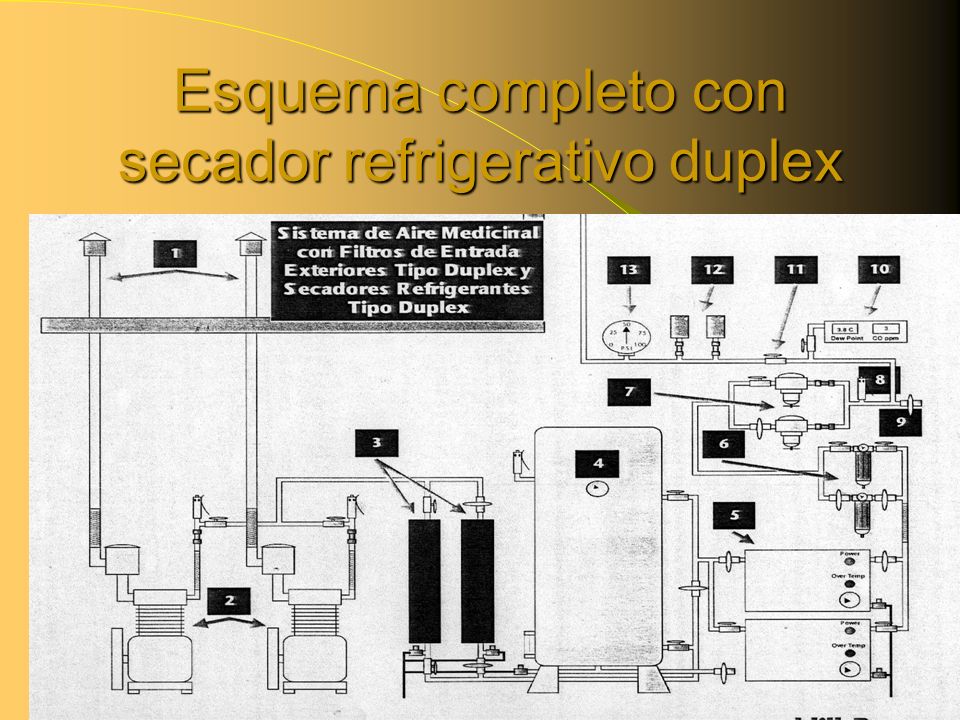

12 Esquema completo con secador refrigerativo duplex

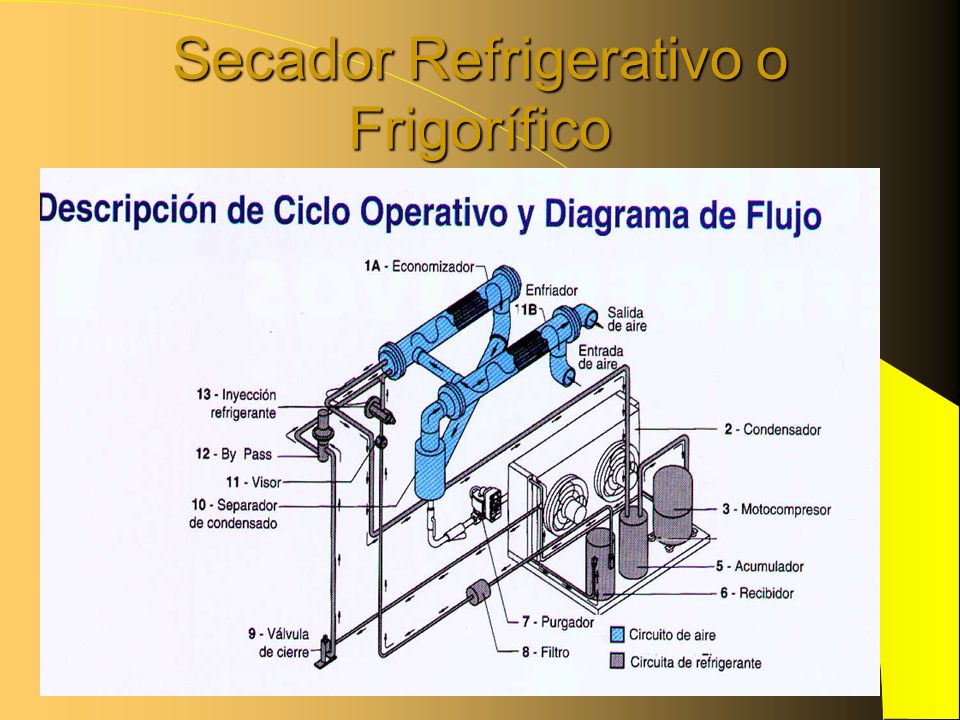

13 Secador Refrigerativo o Frigorífico

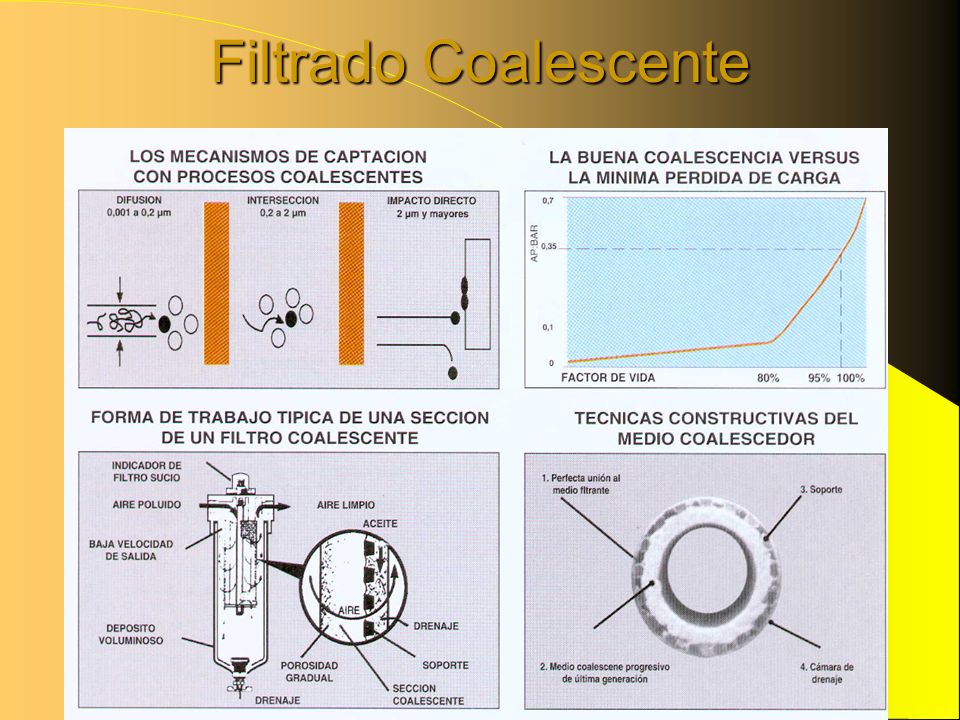

14 Filtrado Coalescente

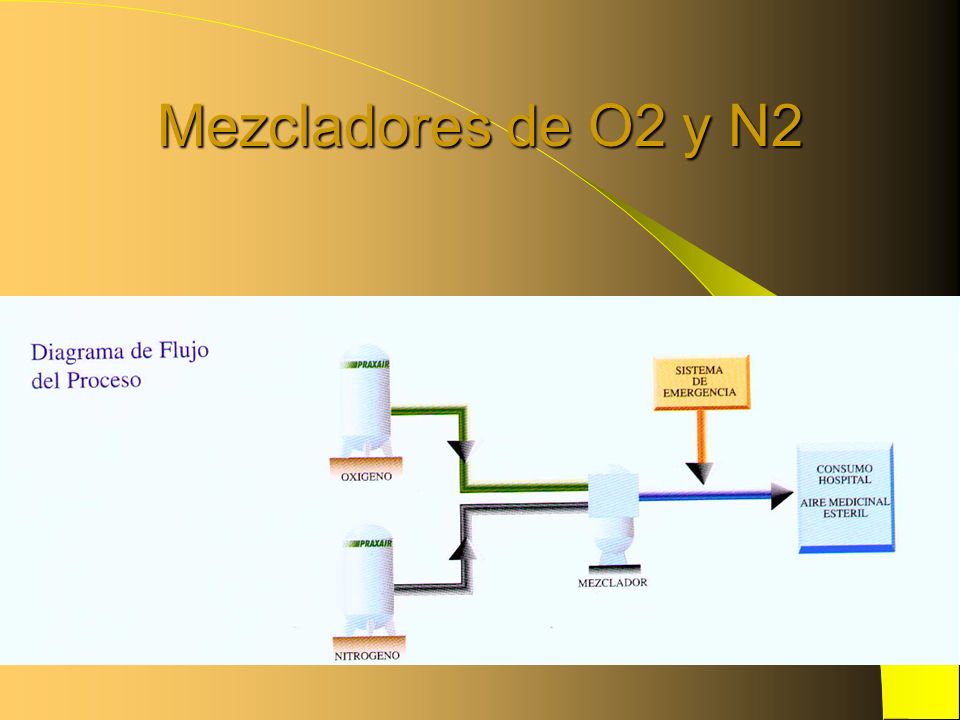

15 Mezcladores de O2 y N2

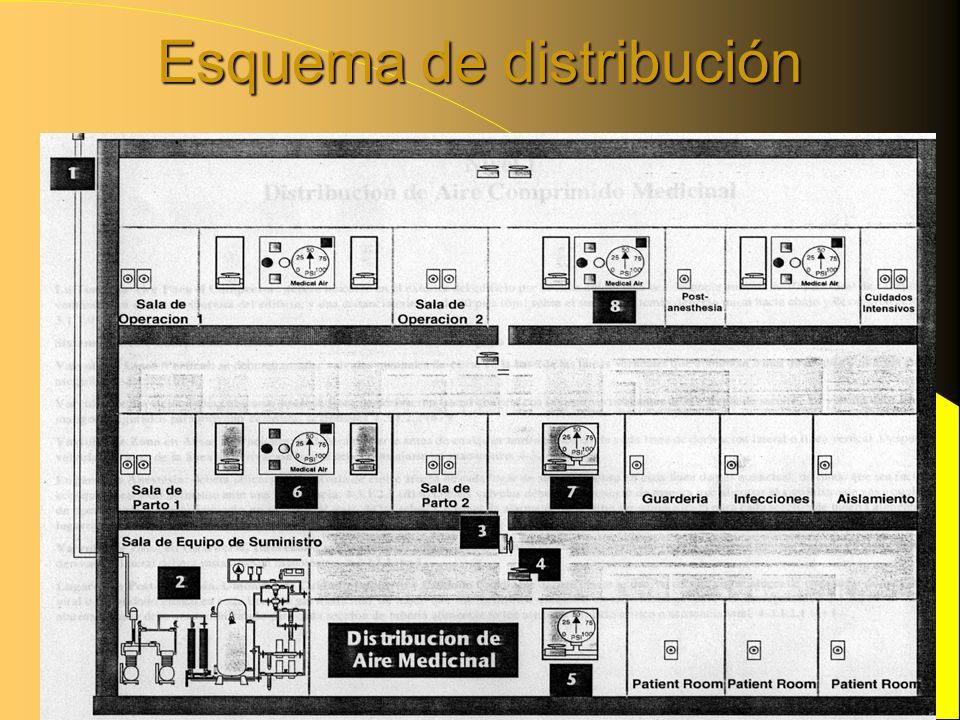

16 Esquema de distribución
