Mendoza,Argentina. 4 al 7 de marzo, 2013.

Presentación del tema: "Mendoza,Argentina. 4 al 7 de marzo, 2013."— Transcripción de la presentación:

1 Mendoza,Argentina. 4 al 7 de marzo, 2013.
CURSO DE gvSIG 1.12 Mendoza,Argentina. 4 al 7 de marzo, 2013. Gerardo Rios Saís 1

2 ¿Quiénes somos y porqué estamos aqui?....
2

3 Generación de conocimiento colectivo
Gran carga conceptual: SIG, Percepción remota, Planificación territorial, geodesia, etc. (GEOMATICA) Infraestructuras de datos espaciales (GEOSERVICIOS) Ejercicios prácticos de aplicación Uso de tecnologías libres

4 4

5

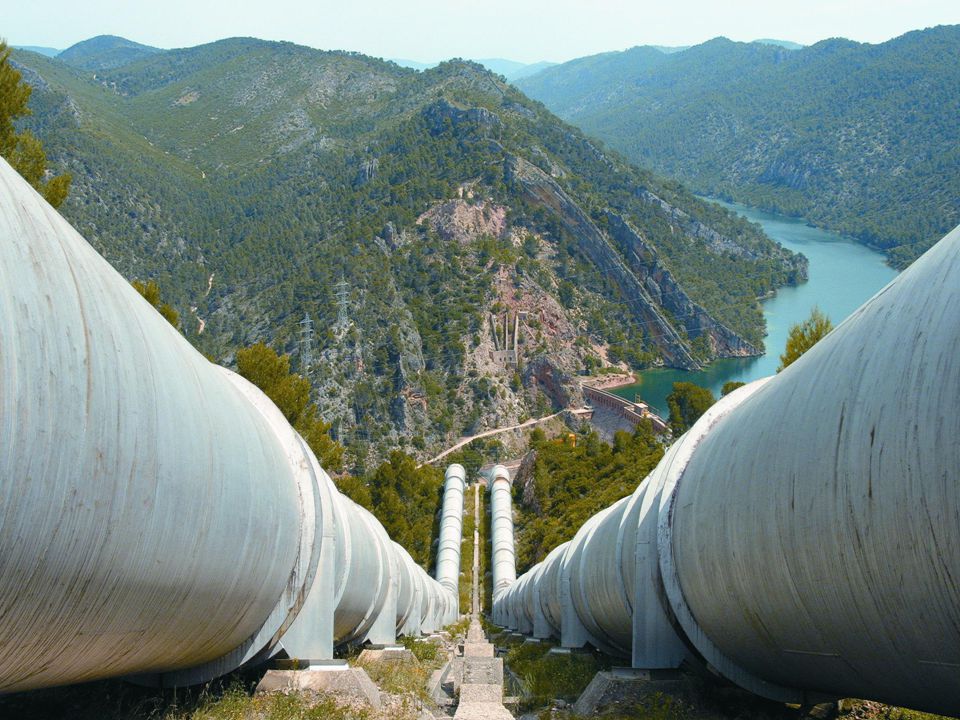

6 Que es una infraestructura?

7

8 I II III IV SIG Datos Recursos humanos Procedimientos de gestión
Descriptivos Gráficos Geométricos Metadatos Recursos humanos Concepción Desarrollo Operación Capacitación SIG Procedimientos de gestión Tecnología Equipos Programas Aplicaciones Producción Proyectos Operación Transferencia III IV 8

9

10

11 Objetivos 1.Transformar datos geográficos en información confiable para la toma de decisiones. 2. Incrementar el conocimiento a partir de la relación datos-información. Manejando bases de datos geo -referenciadas. Manejando una dimensión temporal. Desarrollo de modelos. 11

12 Latitud y longitud Ambas representan una distancia angular, la primera medida del ecuador hacia los polos y la segunda del meridiano 0° hacia el Este o el Oeste. Por ejemplo el punto p de la figura está a 50° de latitud N y a 60° de longitud W.

13 B) Sistema de coordenadas ortogonales (UTM)

14 Projection Classification by ANGLE….
14

15 Proyección cenital o polar
Presentan una simetría radial a partir de un punto central, los polos.

16 Proyección cilíndrica
Transfiere la red geográfica a un cilíndro que envuelve la tierra, desenrrollando después el cilindro para formar un mapa plano.

17 Proyección cónica

18 18

19 El datum….Y eso…¿Con qué se come?
Se define el punto tangente al elipsoide y al geoide, donde ambos son coincidentes y que sirve de referencia para establecer el punto de proyección. 3 elementos: a) un geoide, que es la superficie teórica de la tierra que une todos los puntos que tienen igual gravedad, y que no es uniforme sino irregular, por lo que cada punto de la superficie tiene distinta distancia al centro de la tierra.

20 b) un elipsoide, que es la figura geométrica de la tierra producto del revolucionar de una elipse sobre su propio eje

21 c) un punto llamado Fundamental que es donde el geoide y el elipsoide son tangentes. Este punto fundamental es definido por sus cordenadas de latitud y longitud, ademas del acimut conocido como desviación de la vertical (Eta) y la desviación sobre el meridiano (Xi)

22 Sistema de Referencia DATUM: Punto de referencia que amarra el elipsoide utilizado a la Tierra.

23 Sistema de Referencia Dos aspectos importantes que no se deben olvidar: En la definición de los Datum se usaron diferentes tamaños de elipsoides y también, un mismo elipsoide pero puesto en diferentes posiciones. B) El GPS mide altitudes sobre el elipsoide WGS84 y no sobre el Geoide, por lo tanto, es necesario conocer las diferencias de alturas entre geoide y elipsoide. Geoide Elipsoide WGS84 Superficie Real ¿ Como hacer calzar información con diferentes sistemas de referencia?

24 Sistema de Referencia 97° 44’ 25,19’’ LONGITUD OESTE WGS84 CAPE
30° 16’ 28,82’’ LATITUD NORTE WGS84 CAPE ARC 1950 DATUM EUROPEO 1950 PSAD56 PULKOVO 1952 ADINDAN SAD69 WGS72 NAD27 AUSTRALIANO 1984 INDIAN TOKYO ORDNANCE SURVEY 1936 97° 44’ 25,19’’ LONGITUD OESTE WGS84

25 Elipsoides y datums de uso actual.

26 Funciones de un SIG PRO CE SOS ALMACENAMIENTO DE BASES DE DATOS
Control de Calidad CE Manejo Datos SOS Análisis Celdas Vectores Atributos ALMACENAMIENTO DE BASES DE DATOS Lago 1 2 3 4 5 6 ENTRADA SALIDA 26

27 27

28 28

29 Espectro electromagnético
29

30 30

31 31

32 32

33

34

35
