1 Departamento de Plástica y Tecnología

2 En este tema abordaremos el estudio de los aspectos más interesantes de las distintas instalaciones que podemos encontrar en nuestros hogares: Instalación Eléctrica Instalación de Agua Instalación de Gas Instalaciones de Calefacción y Aire Acondicionado Instalaciones de Comunicaciones

3 La energía eléctrica es fundamental en nuestra forma de vida. Nuestro desarrollo está basado en este tipo de energía debido a su versatilidad y facilidad de transporte.

4 Existen diversos métodos para producir electricidad de forma más o menos ecológica

5 Interruptor Pulsador Conmutador Toma de corriente 16 A con TT Toma de corriente 25 A con TT Toma de corriente Trifásica

6 Congelador Caja de Registro Cuadro General Punto de Luz Cocina/Horno eléctrico Frigorífico

7 El cuadro adjunto muestra la demanda eléctrica que se produce a lo largo de un día. Se ha tomado como referencia un día supuestamente templado. 1.Analiza el gráfico indicando las posibles causas de los valles y los picos que se producen en la demanda eléctrica. 2.¿Qué actividades en el hogar crees que se producen una mayor demanda eléctrica?

8 Observa los gráficos de demanda eléctrica en las distintas épocas del año en los que podemos ver cómo influye la estacionalidad en el consumo eléctrico. Contesta razonadamente a las siguientes cuestiones: 1.¿En qué época del año se produce el mayor pico de demanda? 2.¿Por qué es más ancho el pico nocturno en invierno? 3.¿Por qué en verano el máximo absoluto se adelanta? 4.¿Por qué no hay tanta demanda en invierno como en verano? Datos reales de consumo obtenidos de Red Eléctrica Española 20000 Mw 34000 Mw 38000 Mw 22000 Mw 32000 Mw 18000 Mw

9 Embalses Planta Potabilizadora Desalinizadoras Consumo Doméstico Estación de Bombeo Industria SUMINISTRO DE AGUA POTABLE

10 El punto por el que unimos nuestra vivienda a la red de abastecimiento de agua es la acometida. El contador se establece como límite entre la instalación de la vivienda y la red de la empresa abastecedora. Este elemento es el encargado de contabilizar el caudal que se consume en la vivienda y siempre debe estar protegido y ser accesible a los operarios de la empresa que nos abastece.

11 Elementos muy importantes de la instalación de agua en la vivienda son: El grifo como principal elemento para dispensar agua de consumo. A lo largo de la historia ha evolucionado enormemente, llegando a diseñarse grifos electrónicos que minimizan el consumo. La cisterna, que almacena el agua para su uso posterior en el inodoro y cuyos elementos y funcionamiento apreciamos en la imagen. El sifón, que impide que los malos olores provenientes de la red de saneamiento entren en la vivienda. Las llaves de paso son los elementos que controlan el flujo de agua a través de las tuberías. Hay una llave general y en cada tubería debe de haber una instalada. Del correcto funcionamiento de estos elementos, entre otros, depende el uso óptimo de las redes de agua en nuestra vivienda y el minimizar el consumo de un bien tan escaso.

12 ¿Cómo gastamos el agua? Cocina Jardín Coche Lavadora/Lavavajillas Higiene Personal 72% !!!

13 Símbolos de las instalaciones de agua: Llave de acometida Contador Llave de paso Grifos Agua Fría Agua Caliente

14 Aguas Residuales Red General de Saneamiento Cuando el agua se marcha por el desagüe entra en la instalación de saneamiento. Ya hemos comentado la función del sifón como elemento de esta red. El bote sifónico que tenemos en nuestros cuartos de baño cumple con la misma función además de servir de colector de las distintas cañerías (lavabo, bañera, bidé). Esta agua pasa después a los bajantes, que desembocan en la arqueta sifónica antes de enviar los residuos a la Red General de Saneamiento en el exterior de nuestra vivienda. En estas instalaciones se utiliza habitualmente el plástico (PVC por lo general)

15 El agua que consumimos contiene una gran cantidad de residuos de todo tipo. Si vertemos esta agua directamente a la naturaleza se produciría un enorme impacto ambiental. Para minimizar esto están en funcionamiento las Estaciones Depuradoras de Aguas Residuales (EDAR).

16 Bombonas de gas licuado de petróleo (GLP) con su regulador Instalación doméstica de GLP

17 Instalación doméstica de Gas Ciudad Caldera estanca Contador de gas

18 Seguridad en las instalaciones de gas La instalación debe ser realizada y verificada por personal autorizado. Realizar revisiones periódicas de la instalación. Mantener los elementos de distribución del gas en zonas bien ventiladas. Comprobar que la combustión se realiza de forma adecuada (llama estable y de color azul) ¿Qué hacer en caso de oler a gas? No accionar interruptores ni aparatos eléctricos. No encender cerillas o mecheros y por supuesto no fumar. Abrir puertas y ventanas para que el local quede bien ventilado. Cerrar los mandos de los aparatos y la llave general de paso de gas. Llamar a un instalador de gas para que revise y repare la instalación.

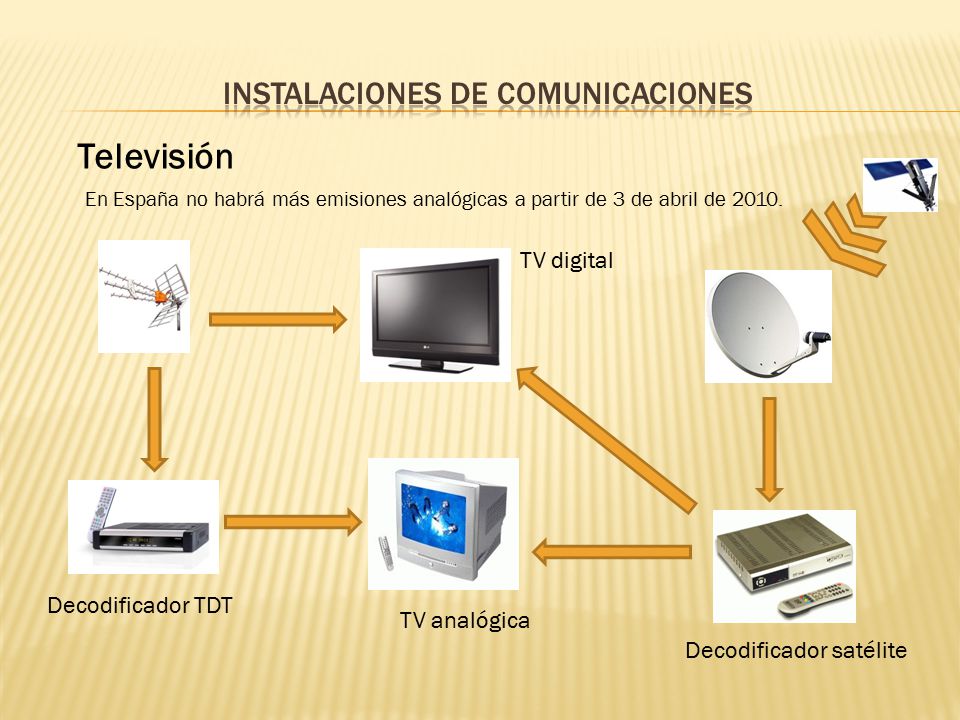

19 Televisión En España no habrá más emisiones analógicas a partir de 3 de abril de 2010. Decodificador satélite Decodificador TDT TV analógica TV digital

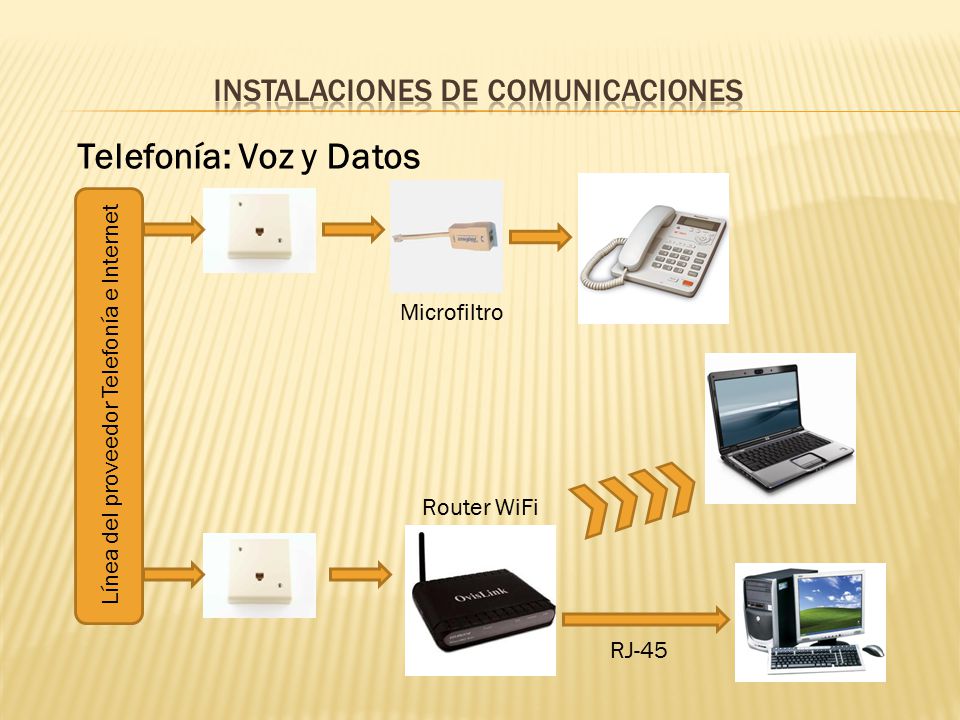

20 Telefonía: Voz y Datos Línea del proveedor Telefonía e Internet RJ-45 Router WiFi Microfiltro

21 Power Line Comunications (PLC): Voz y Datos Usa la red eléctrica como línea de transmisión de voz y datos

22 Internet Vía Satélite
