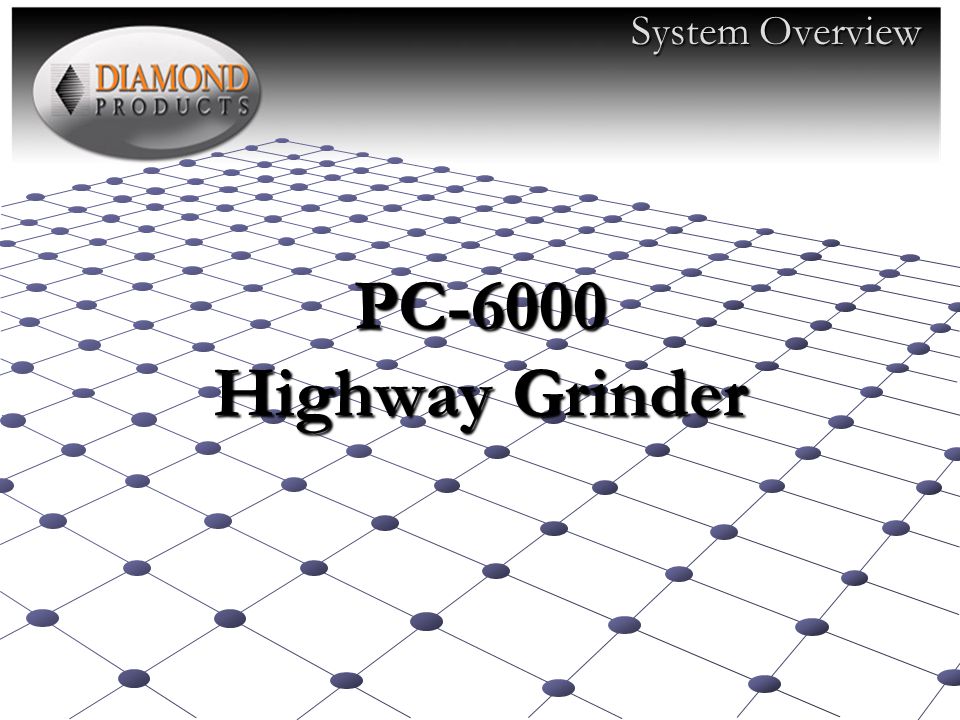

1 System Overview PC-6000 Highway Grinder

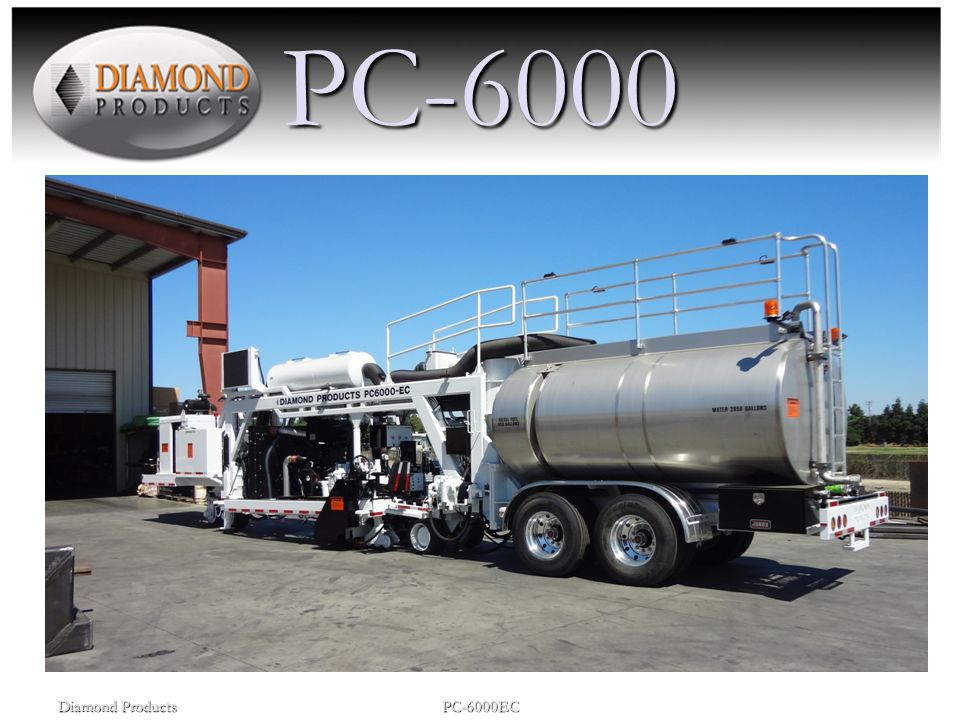

2 PC-6000 Diamond Products PC-6000EC

3 Descripción General Desbastadora de autopistas de alta productividad
Diseñada para el desbaste continuo de concreto irregular Plano de desbaste establecido por la dirección y las ruedas de control de profundidad: El cabezal de corte está colocado inmediatamente enfrente de las ruedas de control de profundidad Profundidad de desbaste constante, removiendo lo que esté arriba del ”PLANO DE DESBASTE” Diamond Products PC-6000EC

4 Dimensiones de la PC-6000 Largo Ancho Alto 48.67 pies (14.83 metros)
Diamond Products PC-6000EC

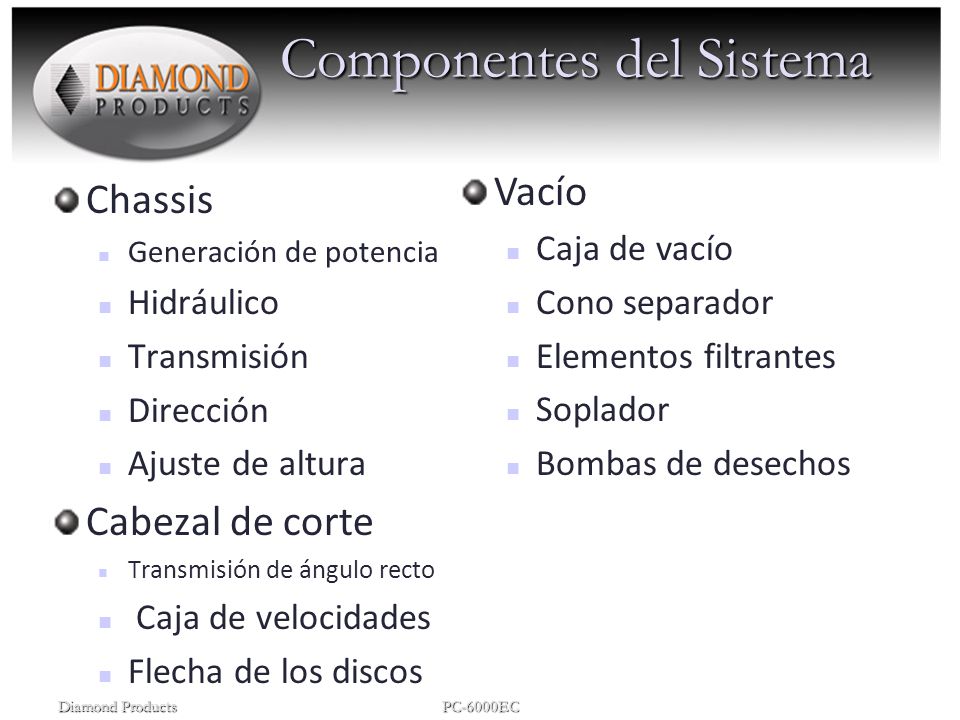

5 Componentes del Sistema
Vacío Caja de vacío Cono separador Elementos filtrantes Soplador Bombas de desechos Chassis Generación de potencia Hidráulico Transmisión Dirección Ajuste de altura Cabezal de corte Transmisión de ángulo recto Caja de velocidades Flecha de los discos Diamond Products PC-6000EC

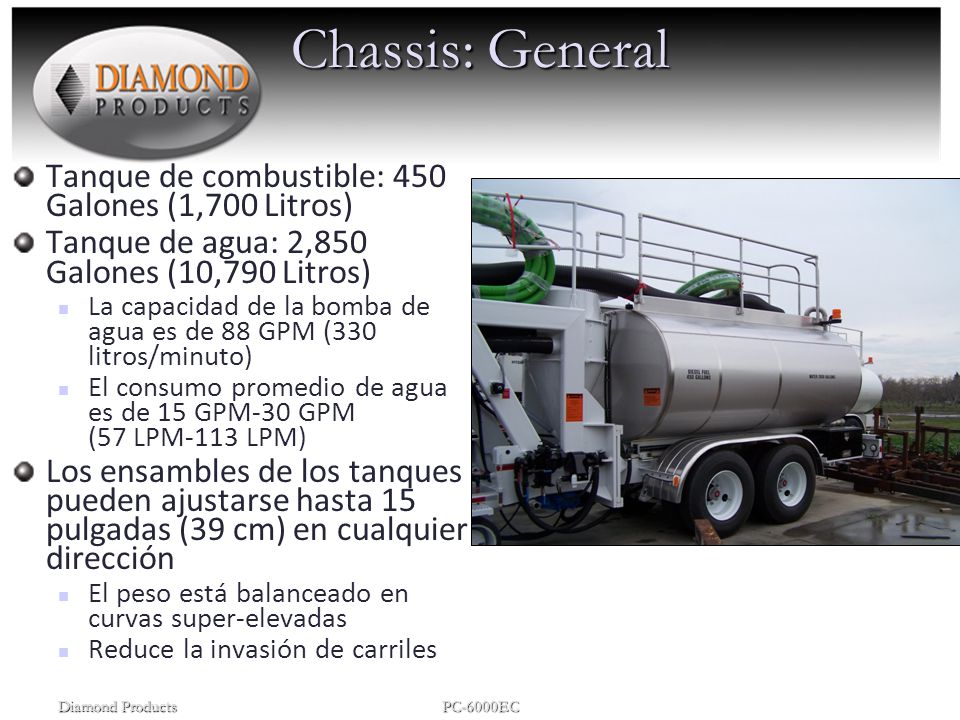

6 Chassis: General Tanque de combustible: 450 Galones (1,700 Litros)
Tanque de agua: 2,850 Galones (10,790 Litros) La capacidad de la bomba de agua es de 88 GPM (330 litros/minuto) El consumo promedio de agua es de 15 GPM-30 GPM (57 LPM-113 LPM) Los ensambles de los tanques pueden ajustarse hasta 15 pulgadas (39 cm) en cualquier dirección El peso está balanceado en curvas super-elevadas Reduce la invasión de carriles Diamond Products PC-6000EC

7 Chassis: Generación de Potencia

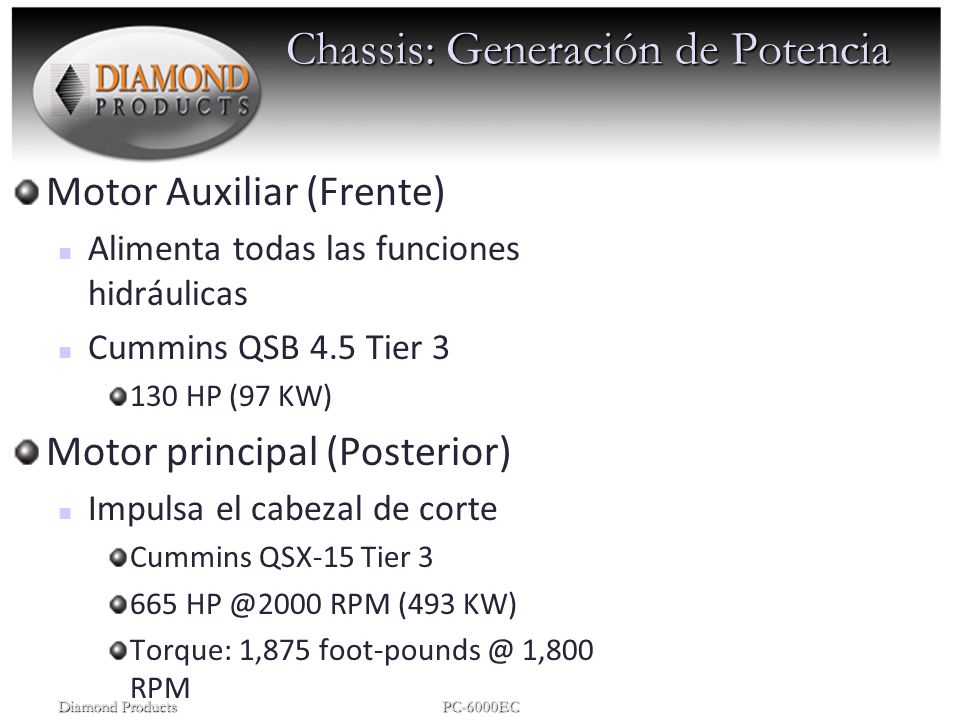

Motor Auxiliar (Frente) Alimenta todas las funciones hidráulicas Cummins QSB 4.5 Tier 3 130 HP (97 KW) Motor principal (Posterior) Impulsa el cabezal de corte Cummins QSX-15 Tier 3 665 RPM (493 KW) Torque: 1,875 1,800 RPM Diamond Products PC-6000EC

8 Chassis: Sistema Hidráulico
Tanque hidráulico de100 Galones (380 Litros) Sistema de transmisión 31 5,000 PSI ( Bar) Sistema de funciones 25 2,100 PSI ( Bar) Sistema de dirección hidráulica 5 1,000 PSI (19 70 Bar) Soplador 25 5,000 PSI ( Bar) Diamond Products PC-6000EC

9 Chassis: Sistema de Transmisión
Motores hidráulicos unidos a las cajas de transmisión de las ruedas Sistema de transmión montado de forma independiente para mantener una presión de transmisión constante Dos velocidades ajsutables Velocidad alta 150 pies/min (46 metros/min) max. Velocidad baja 50 pies/min (15 metros/min) max Diamond Products PC-6000EC

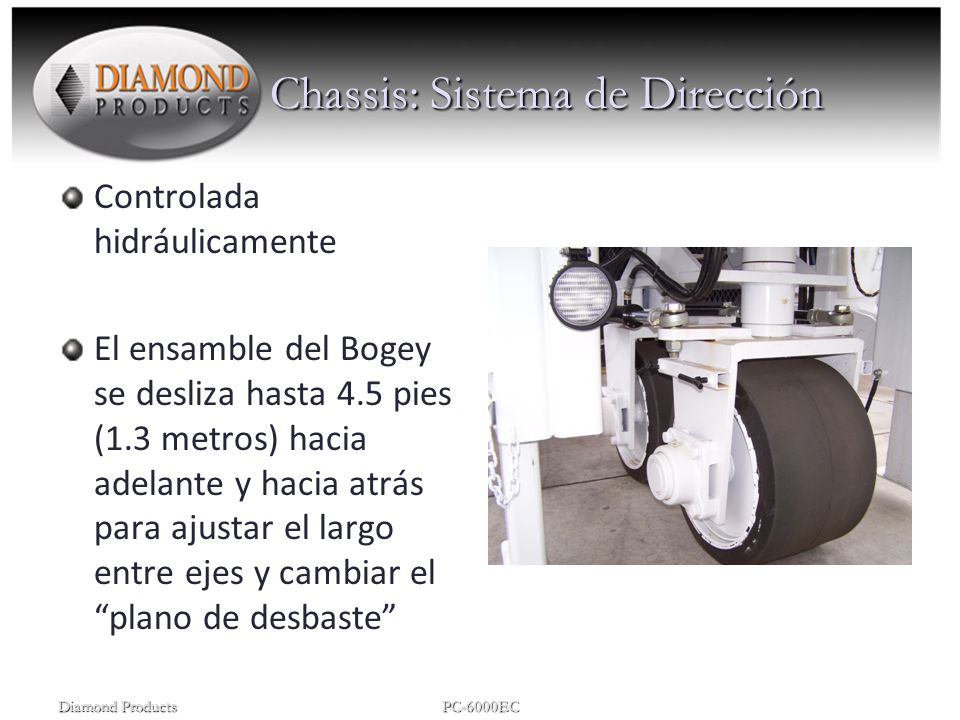

10 Chassis: Sistema de Dirección
Controlada hidráulicamente El ensamble del Bogey se desliza hasta 4.5 pies (1.3 metros) hacia adelante y hacia atrás para ajustar el largo entre ejes y cambiar el “plano de desbaste” Diamond Products PC-6000EC

11 Chassis: Sistema de ajuste de altura
Ensambles de gatos de control de profundidad controlados hidráulicamente Los ensambles de las ruedas del control de profundidad pueden ajustarse lateralmente hasta 5 pulgadas (13 cm) Ambos ensambles de ruedas se deslizan hacia adentro para la primera pasada Los ensamble de ruedas pueden deslizarse hacia afuera para igualar la altura del desbaste previo Diamond Products PC-6000EC

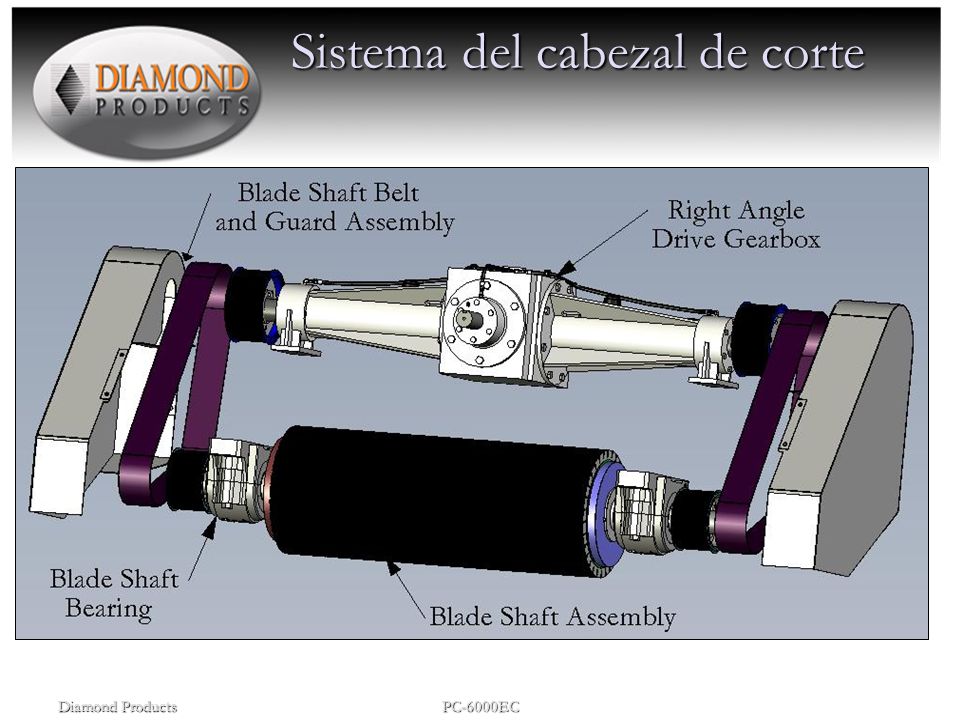

12 Sistema del cabezal de corte
Diamond Products PC-6000EC

13 Discos Se pueden usar discos de 16” y 18” (400mm, 450mm)
18” es la medida más común 50” de ancho de trabajo La caja del cabezal contiene la barra rociadora con 35 boquillas rociadoras Las boquillas rociadoras limpian y enfrían los discos durante la operación Diamond Products PC-6000EC

14 Sistema del cabezal de corte
La potencia del motor principal (posterior) es transmitida a través de un embrague Trans-Fluid via un cople Atra-Flex® a la transmisión en ángulo recto La flecha de los discos es impulsada por la transmisión en ángulo recto, usando bandas de transmisión Velocidades operacionales de la flecha de los discos 1,900 RPM máximo en el rango alto 1,315 RPM máximo en el rango bajo Las bandas dentadas están sincronizadas para que ambas bandas transmitan la potencia uniformemente Diamond Products PC-6000EC

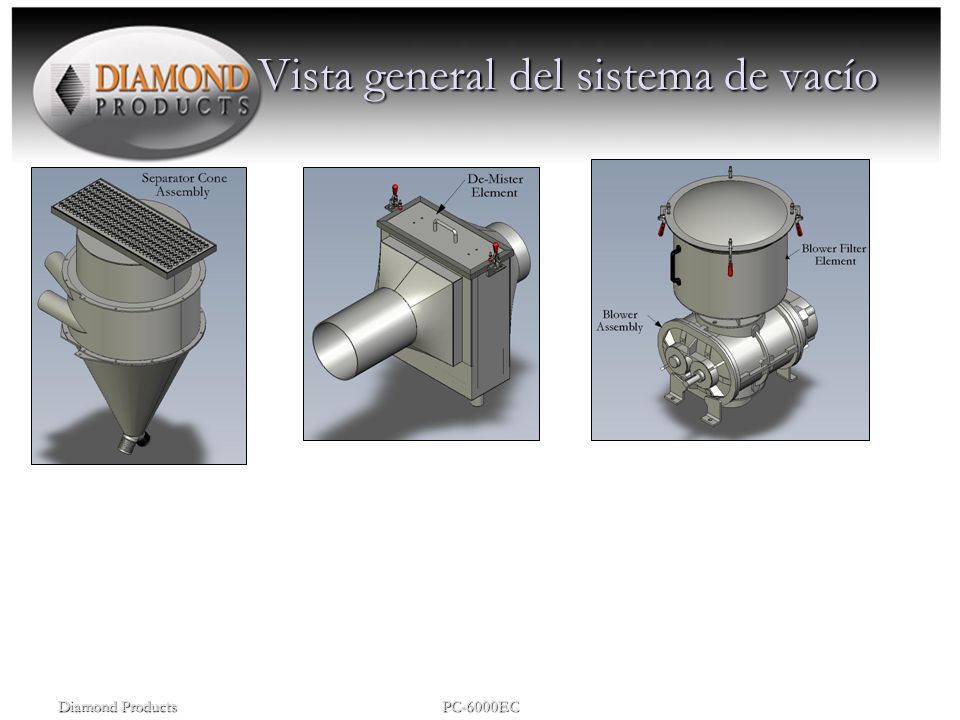

15 Vista general del sistema de vacío
Diamond Products PC-6000EC

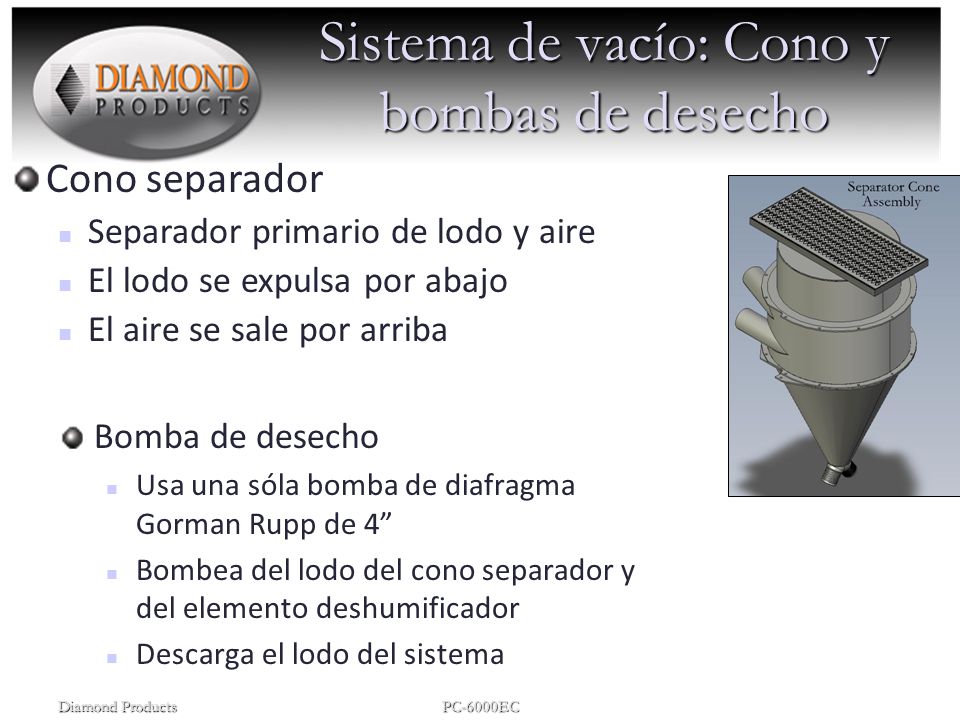

16 Sistema de vacío: Cono y bombas de desecho
Cono separador Separador primario de lodo y aire El lodo se expulsa por abajo El aire se sale por arriba Bomba de desecho Usa una sóla bomba de diafragma Gorman Rupp de 4” Bombea del lodo del cono separador y del elemento deshumificador Descarga el lodo del sistema Diamond Products PC-6000EC

17 Sistema de vacío: Soplador y filtros

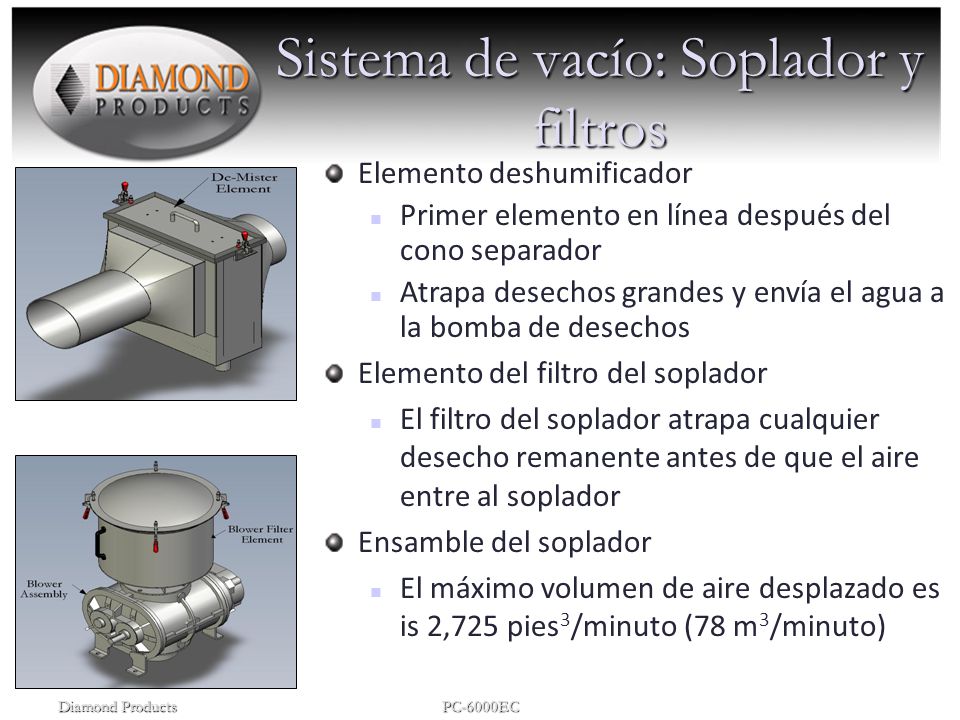

Elemento deshumificador Primer elemento en línea después del cono separador Atrapa desechos grandes y envía el agua a la bomba de desechos Elemento del filtro del soplador El filtro del soplador atrapa cualquier desecho remanente antes de que el aire entre al soplador Ensamble del soplador El máximo volumen de aire desplazado es is 2,725 pies3/minuto (78 m3/minuto) Diamond Products PC-6000EC

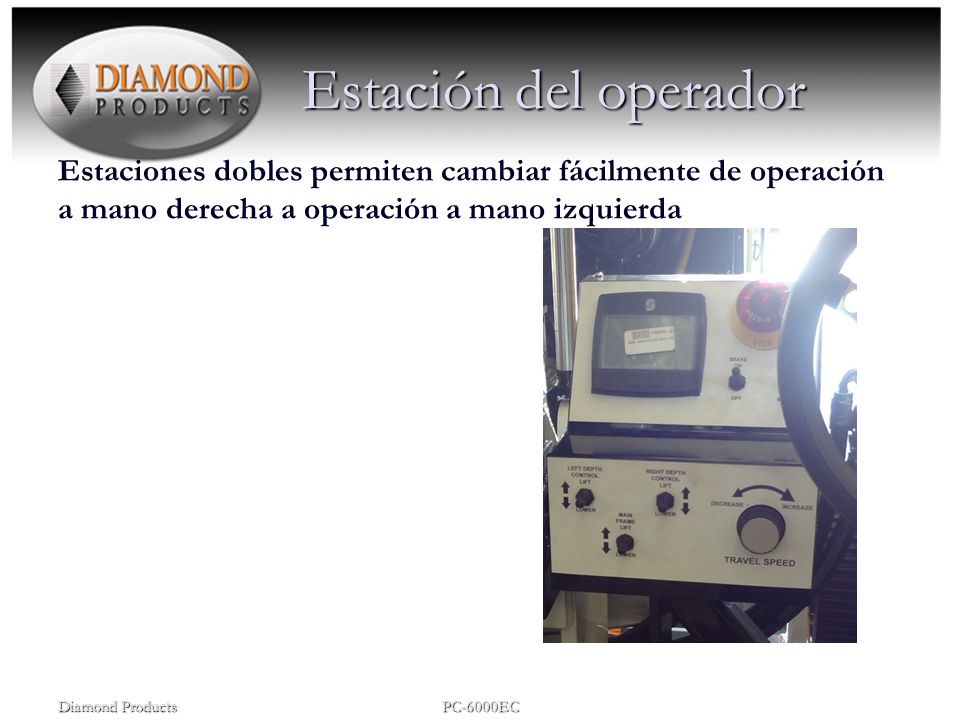

18 Estación del operador Estaciones dobles permiten cambiar fácilmente de operación a mano derecha a operación a mano izquierda Diamond Products PC-6000EC

19 Pantalla del operador Muestra las condiciones actuales del motor
Velocidad real de la máquina Registra el metraje para llevar una bitácora diaria. El operador puede poner a ceros el registro Diamond Products PC-6000EC

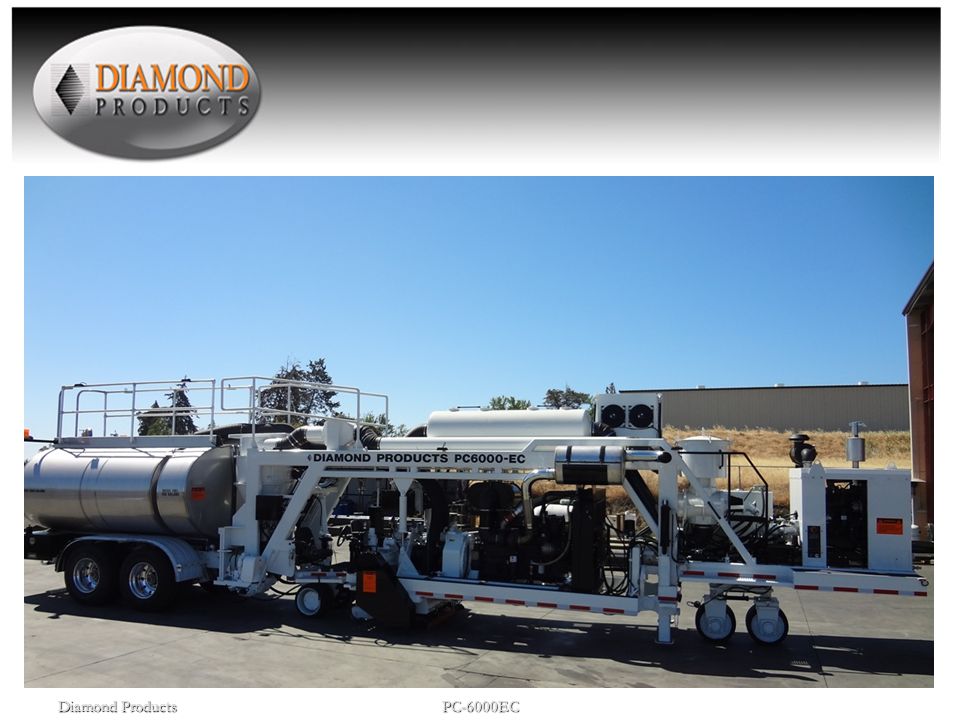

20 ‘Whatever It Takes’ Diamond Products PC-6000EC
