1 COMUNICACIONES Y OPERACIÓN DE LA RED
COMISION FEDERAL DE ELECTRICIDAD GERENCIA DE CENTRALES NUCLEOELECTRICAS LAGUNA VERDE COMUNICACIONES Y OPERACIÓN DE LA RED Ing. Cesar Figueroa Rogel Agosto 2010

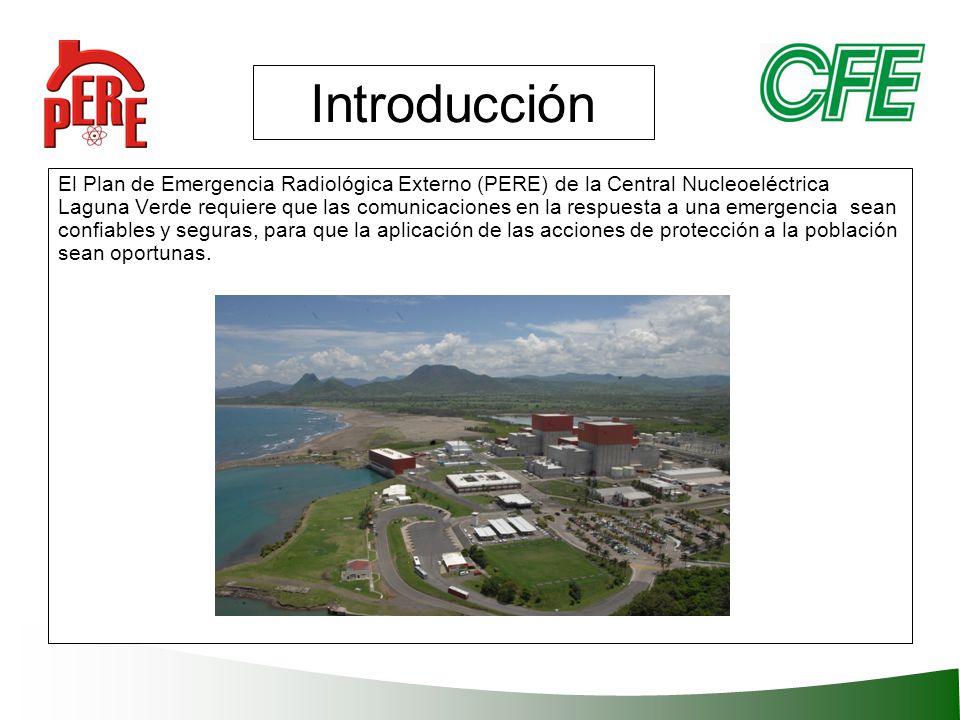

2 Introducción El Plan de Emergencia Radiológica Externo (PERE) de la Central Nucleoeléctrica Laguna Verde requiere que las comunicaciones en la respuesta a una emergencia sean confiables y seguras, para que la aplicación de las acciones de protección a la población sean oportunas.

3 Comunicación Una comunicación efectiva puede significar la diferencia entre una tarea bien realizada o una confusión general.

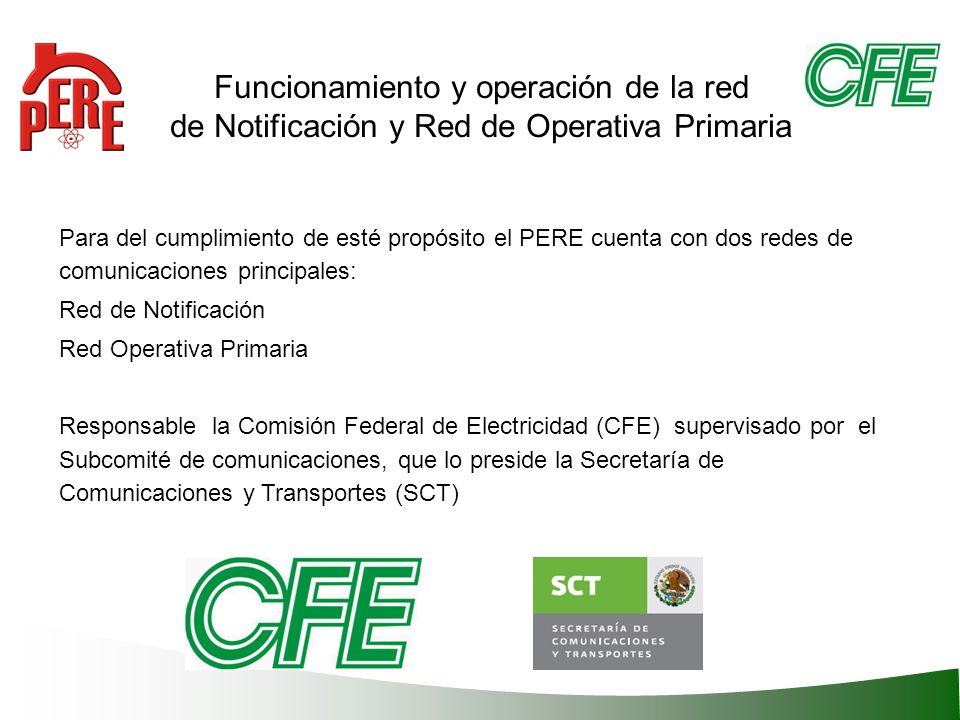

4 Funcionamiento y operación de la red de Notificación y Red de Operativa Primaria
Para del cumplimiento de esté propósito el PERE cuenta con dos redes de comunicaciones principales: Red de Notificación Red Operativa Primaria Responsable la Comisión Federal de Electricidad (CFE) supervisado por el Subcomité de comunicaciones, que lo preside la Secretaría de Comunicaciones y Transportes (SCT)

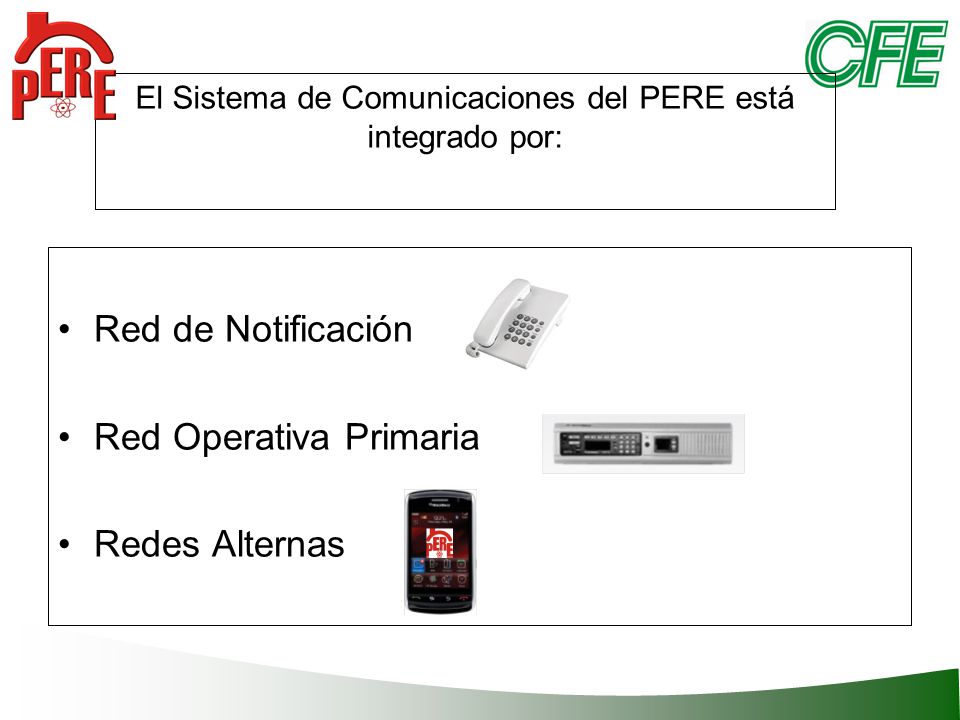

5 El Sistema de Comunicaciones del PERE está integrado por:
Red de Notificación Red Operativa Primaria Redes Alternas

6 Red de Notificación

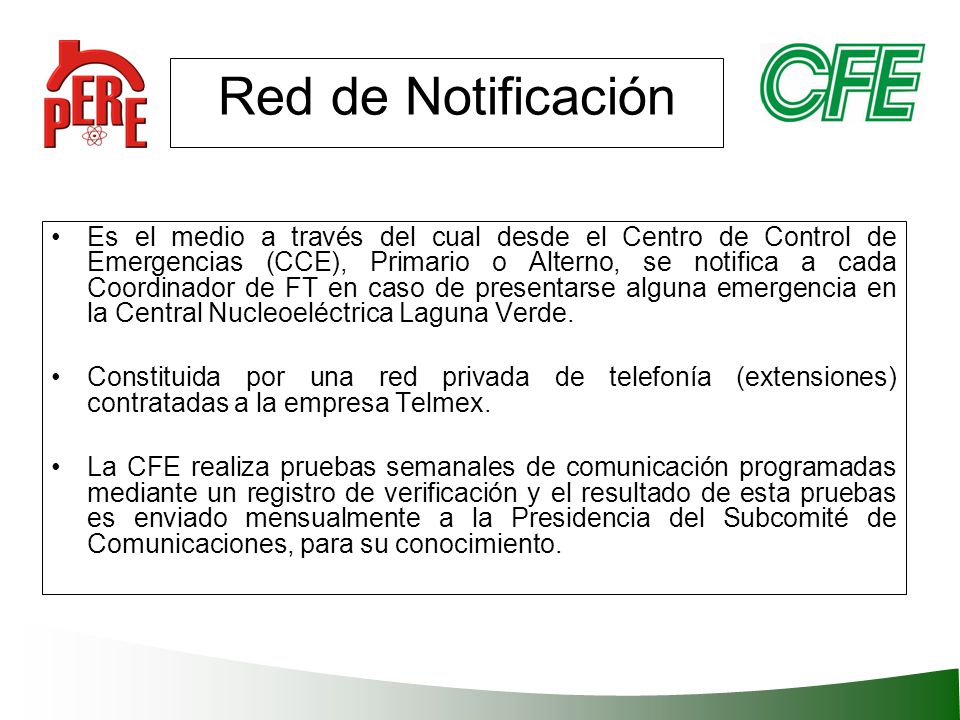

7 Red de Notificación Es el medio a través del cual desde el Centro de Control de Emergencias (CCE), Primario o Alterno, se notifica a cada Coordinador de FT en caso de presentarse alguna emergencia en la Central Nucleoeléctrica Laguna Verde. Constituida por una red privada de telefonía (extensiones) contratadas a la empresa Telmex. La CFE realiza pruebas semanales de comunicación programadas mediante un registro de verificación y el resultado de esta pruebas es enviado mensualmente a la Presidencia del Subcomité de Comunicaciones, para su conocimiento.

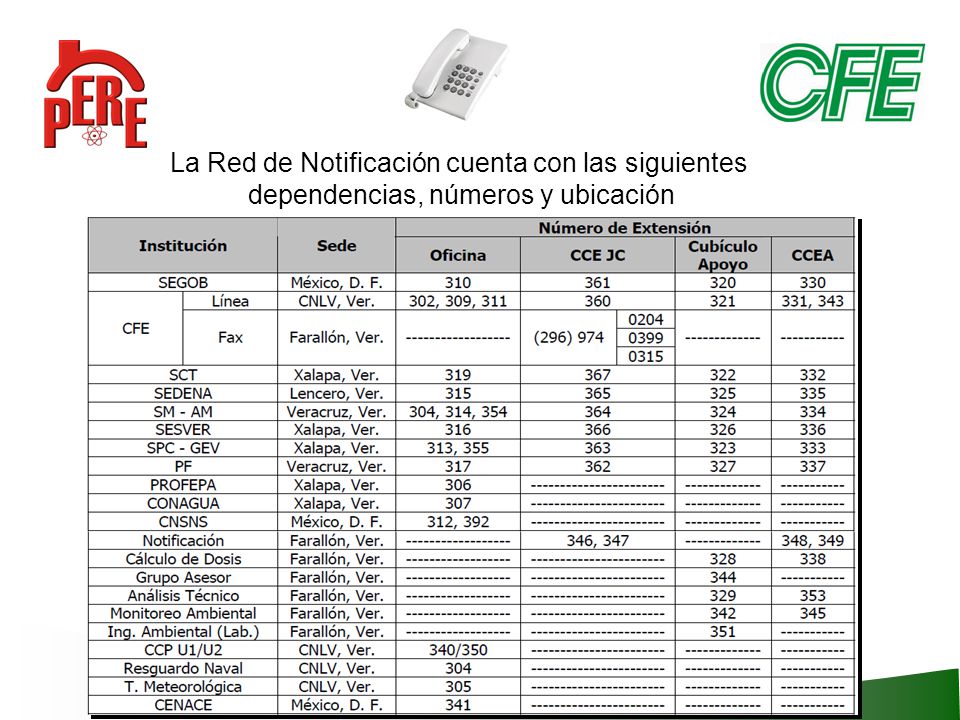

8 La Red de Notificación cuenta con las siguientes
dependencias, números y ubicación

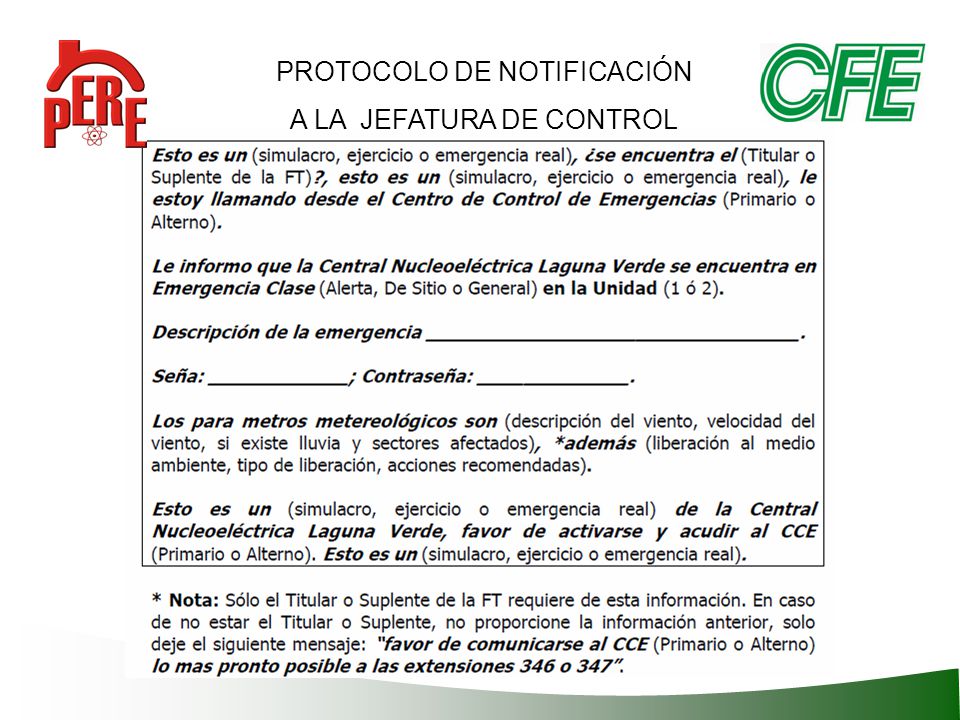

9 PROTOCOLO DE NOTIFICACIÓN A LA JEFATURA DE CONTROL

10 Red de Operativa Primaria

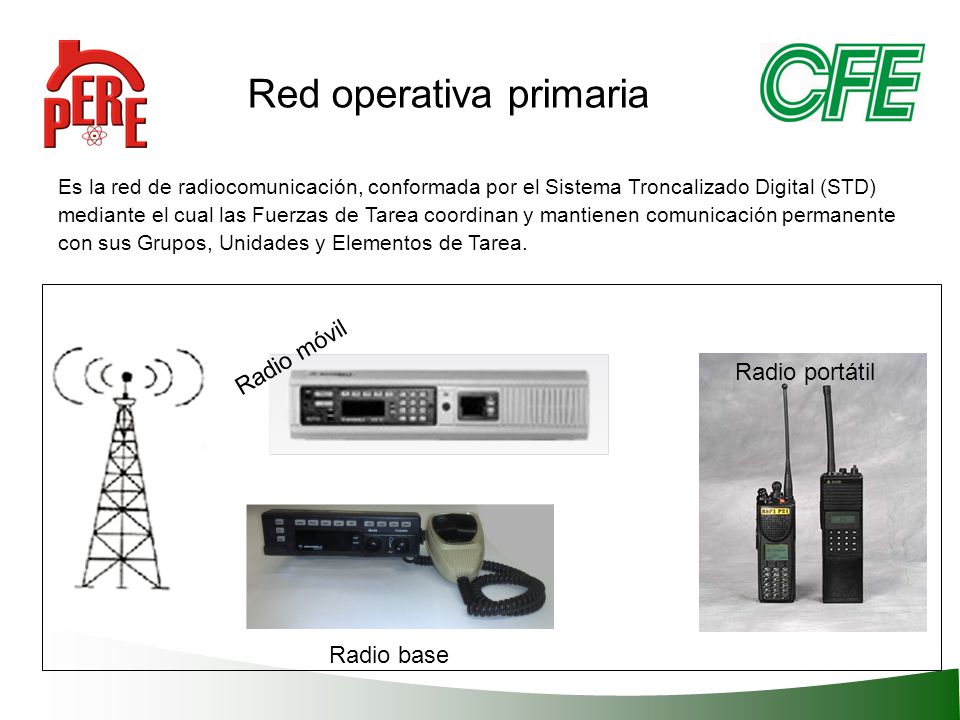

11 Red operativa primaria
Es la red de radiocomunicación, conformada por el Sistema Troncalizado Digital (STD) mediante el cual las Fuerzas de Tarea coordinan y mantienen comunicación permanente con sus Grupos, Unidades y Elementos de Tarea. Radio móvil Radio portátil Radio base

12 Sitios repetidores del PERE
Está integrado por cuatro sitios repetidores ubicados en: Con estos sitios repetidores, los equipos móviles, portátiles y bases en cada FT (500 equipos aproximadamente), se debe cubrir y garantizar las comunicaciones en la zona de planeación de emergencia La operación de este sistema la CFE cuenta con un sitio de control maestro, de administración y monitoreo, por lo que es la única institución responsable de programar radios de cada Fuerza de Tarea Sitio No. de Repetidores La Mancha 10 El Sombrero 9 El Símil Las Lajas 8

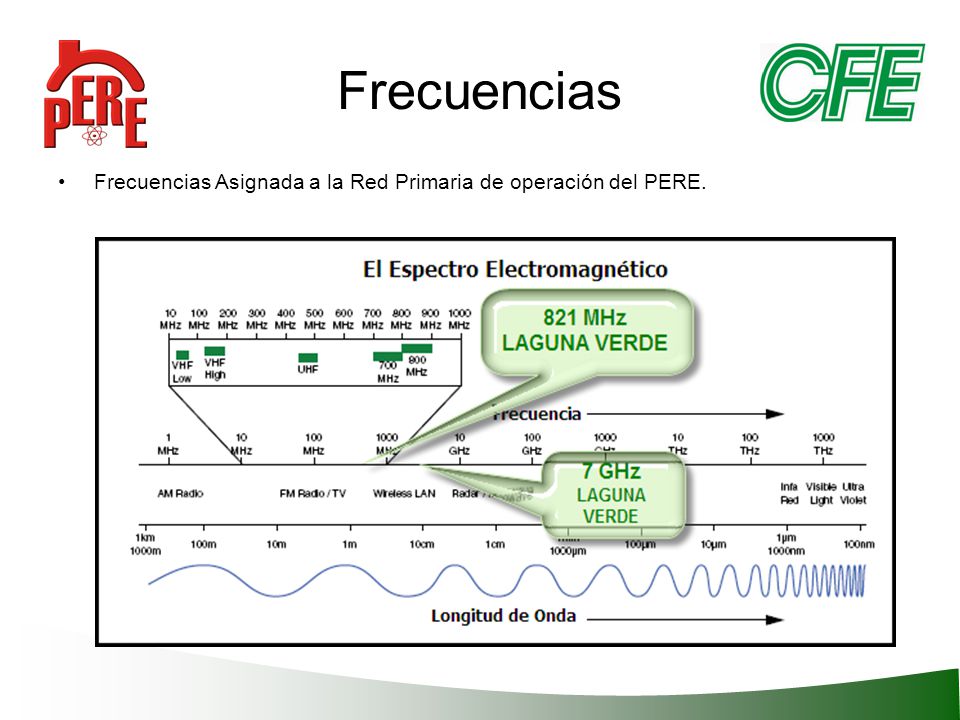

13 Frecuencias Frecuencias Asignada a la Red Primaria de operación del PERE.

14 Sistema de Radio Troncalizado

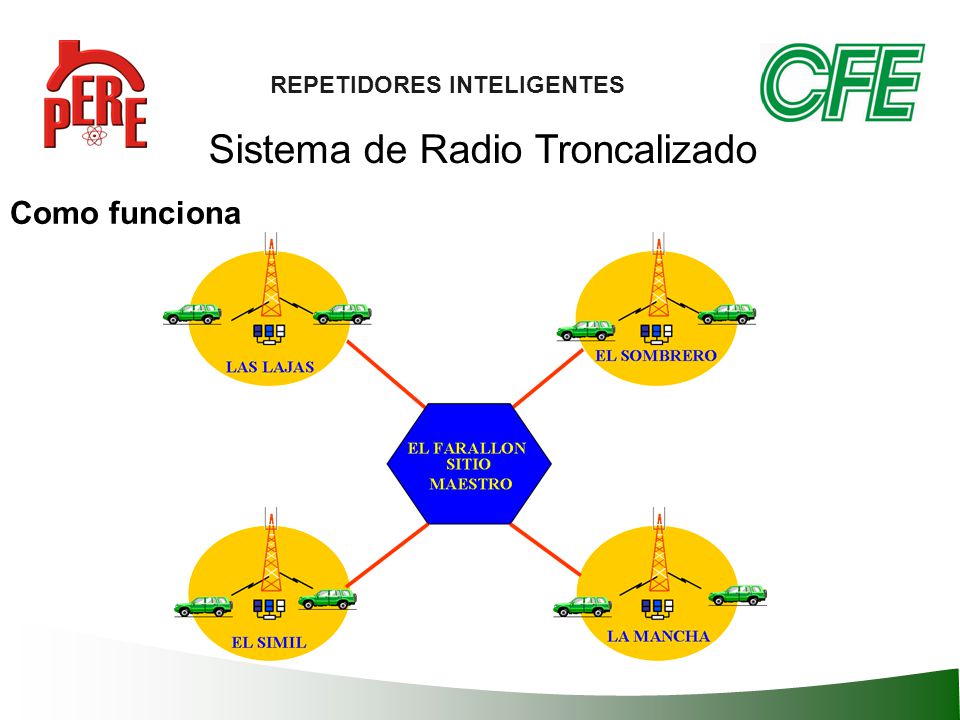

REPETIDORES INTELIGENTES Sistema de Radio Troncalizado Como funciona

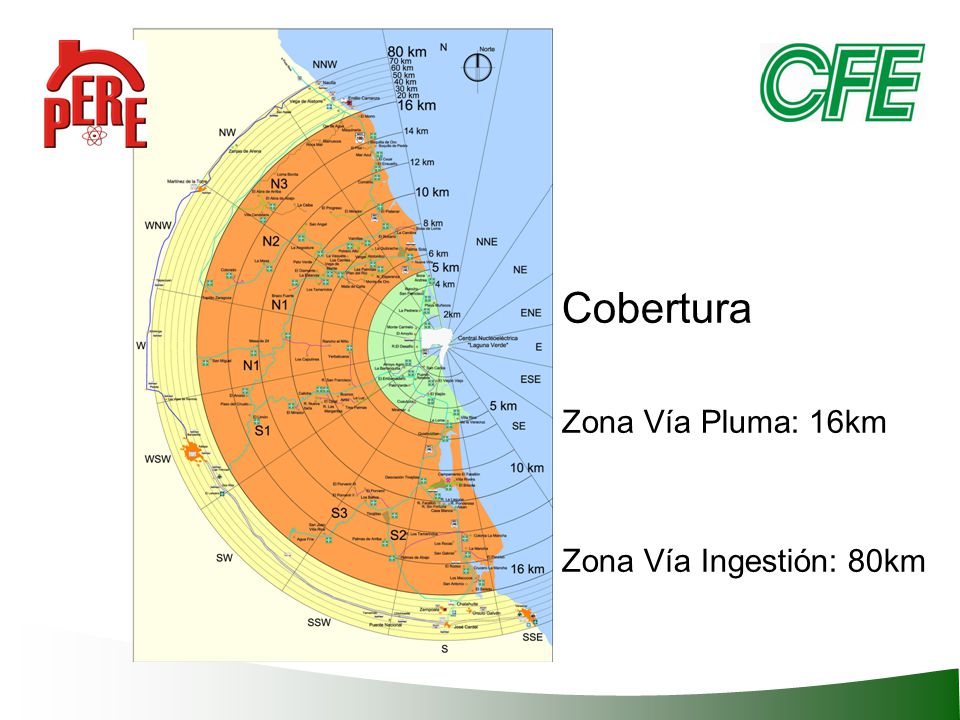

15 Cobertura Zona Vía Pluma: 16km Zona Vía Ingestión: 80km

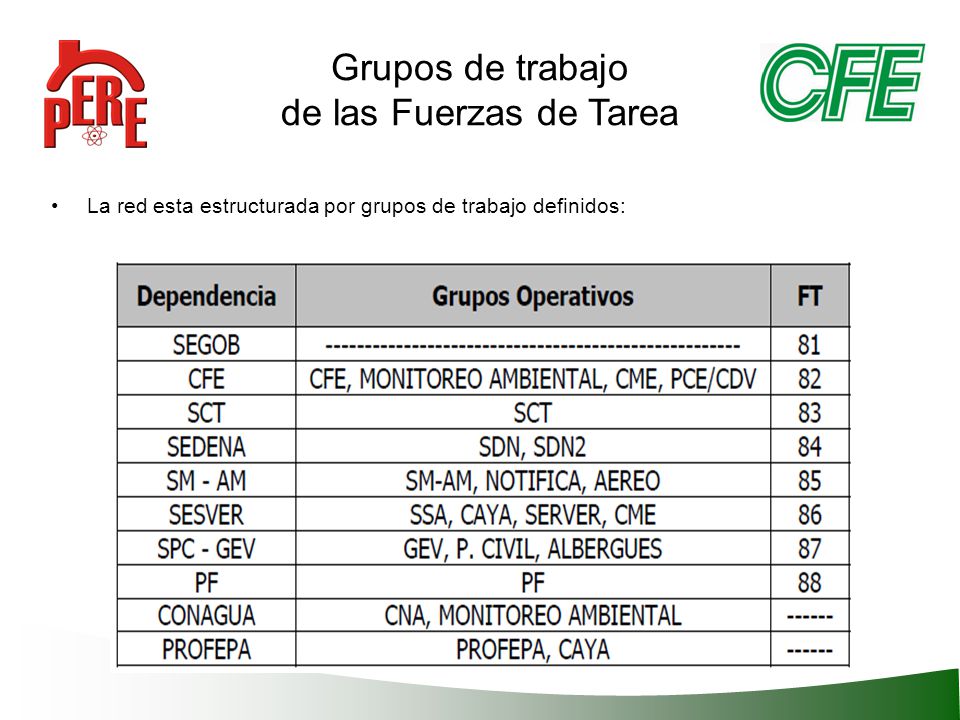

16 Grupos de trabajo de las Fuerzas de Tarea
La red esta estructurada por grupos de trabajo definidos:

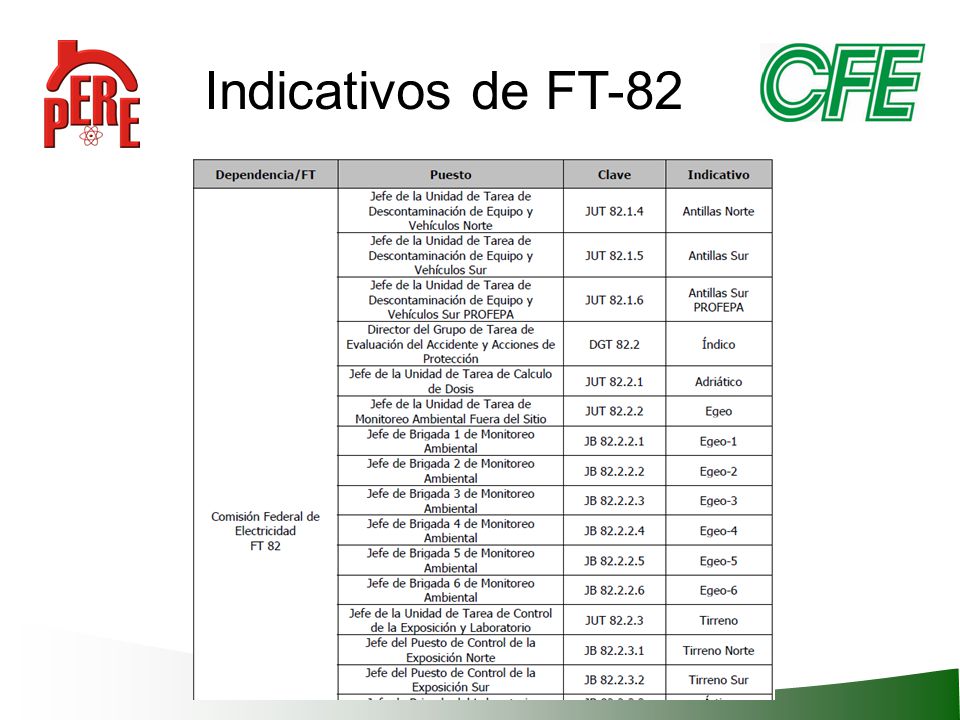

17 Indicativos de FT-82

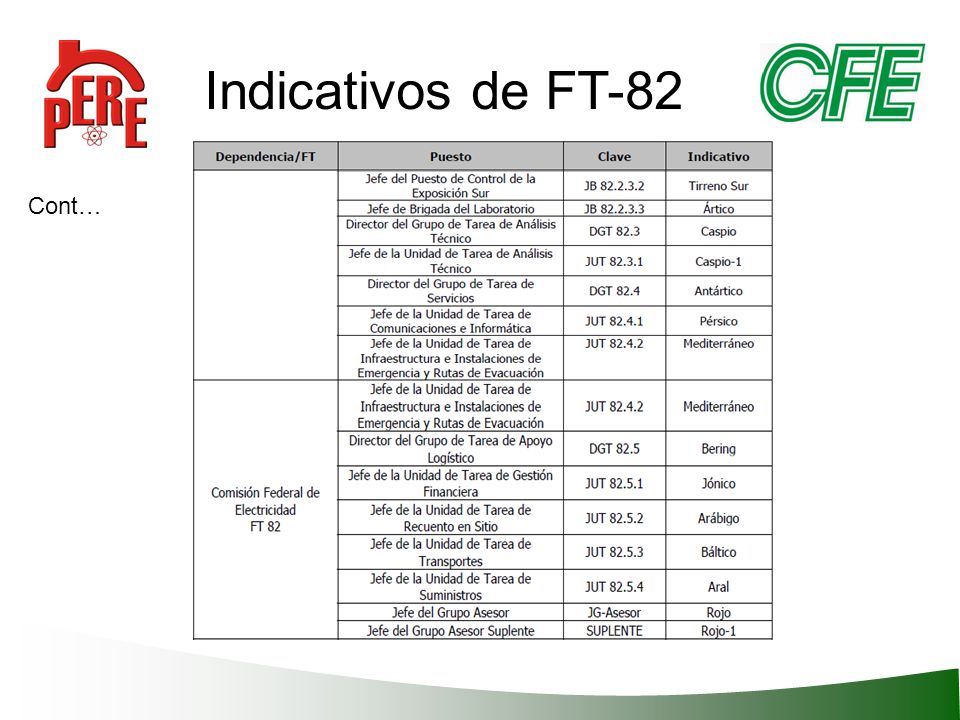

18 Indicativos de FT-82 Cont…

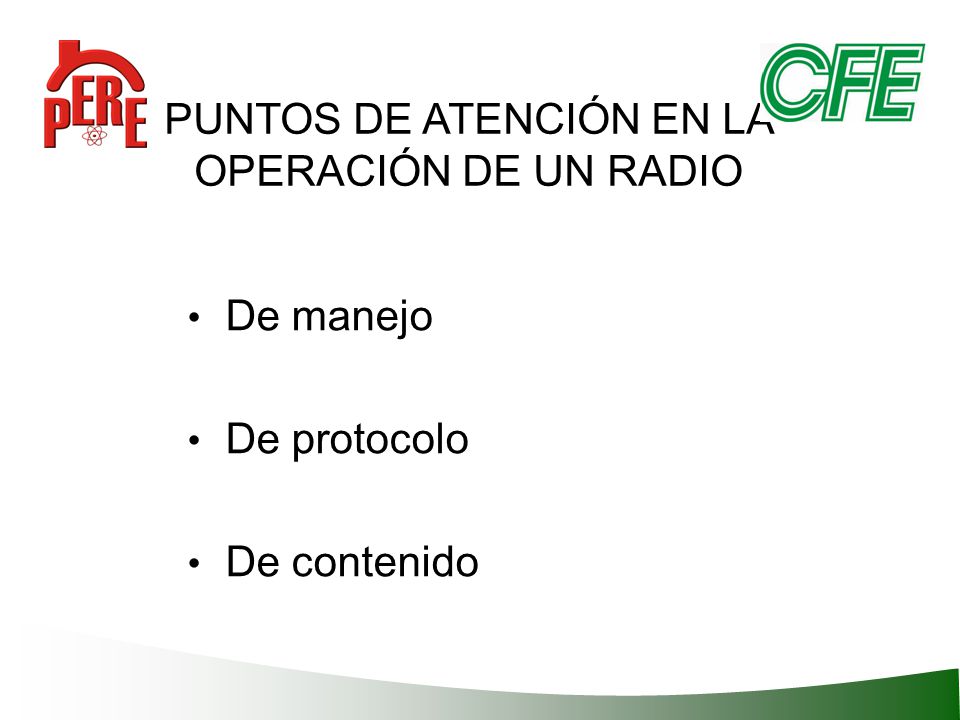

19 PUNTOS DE ATENCIÓN EN LA OPERACIÓN DE UN RADIO
De manejo De protocolo De contenido

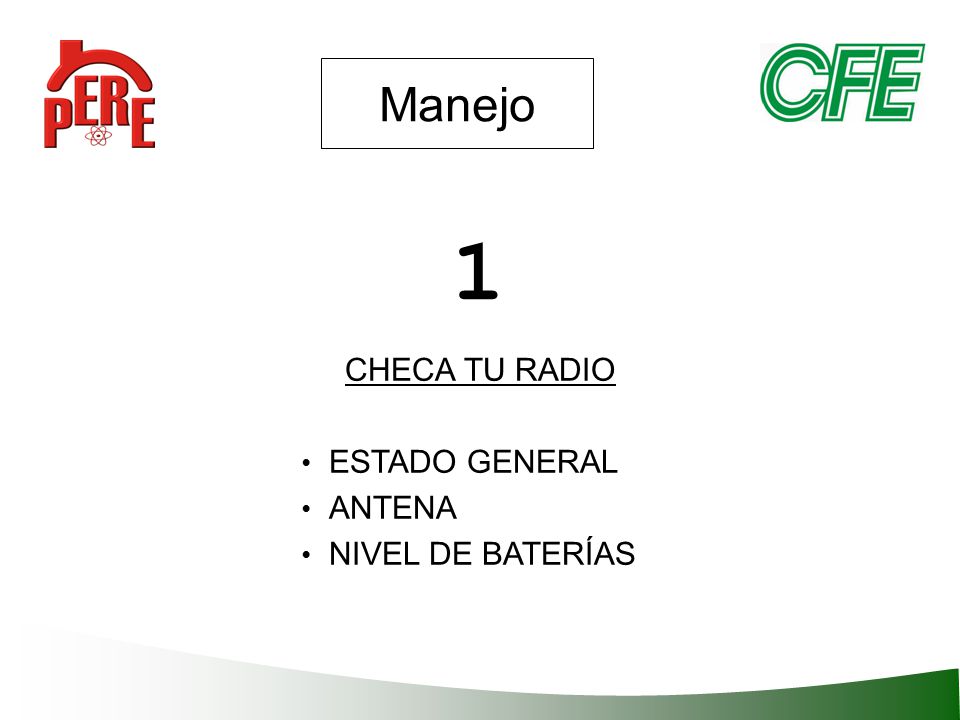

20 Manejo 1 CHECA TU RADIO ESTADO GENERAL ANTENA NIVEL DE BATERÍAS

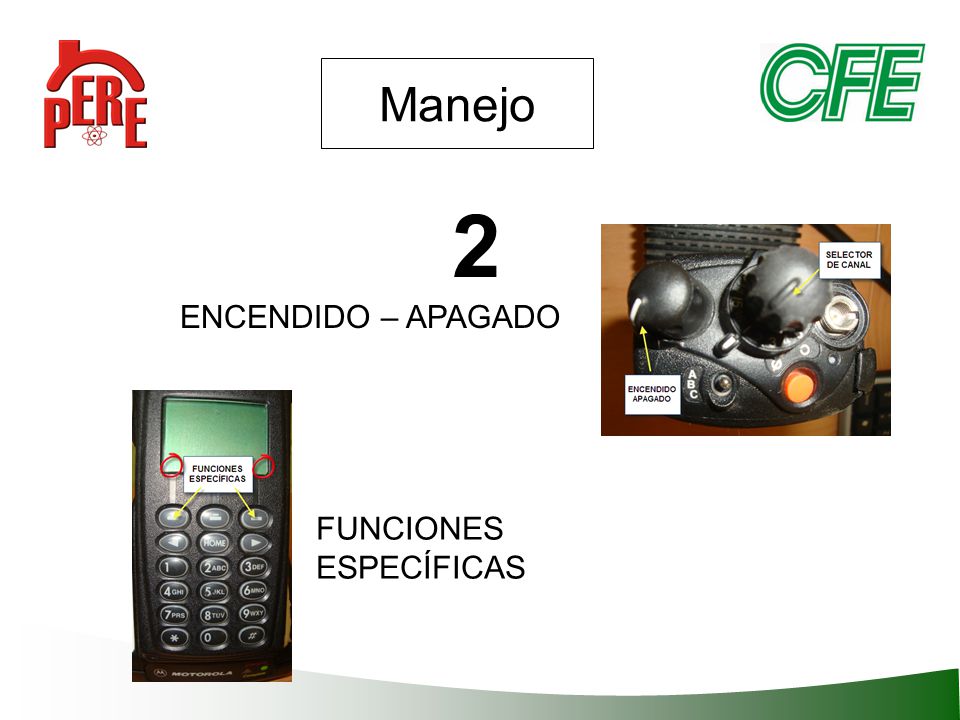

21 Manejo 2 ENCENDIDO – APAGADO FUNCIONES ESPECÍFICAS

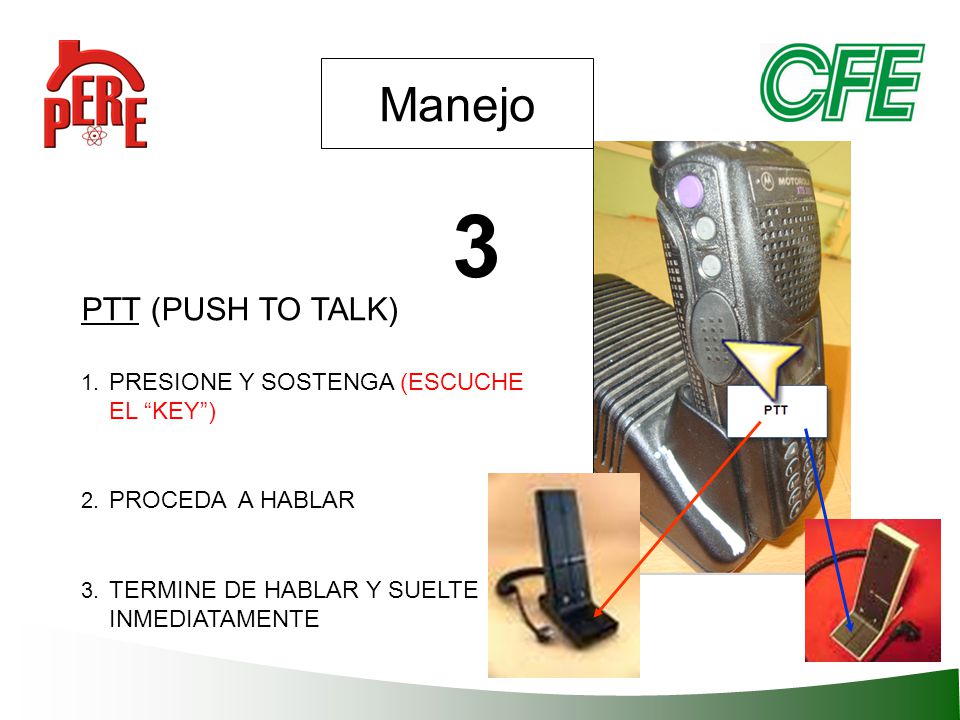

22 3 Manejo PTT (PUSH TO TALK) PRESIONE Y SOSTENGA (ESCUCHE EL “KEY”)
PROCEDA A HABLAR TERMINE DE HABLAR Y SUELTE INMEDIATAMENTE

23 Manejo

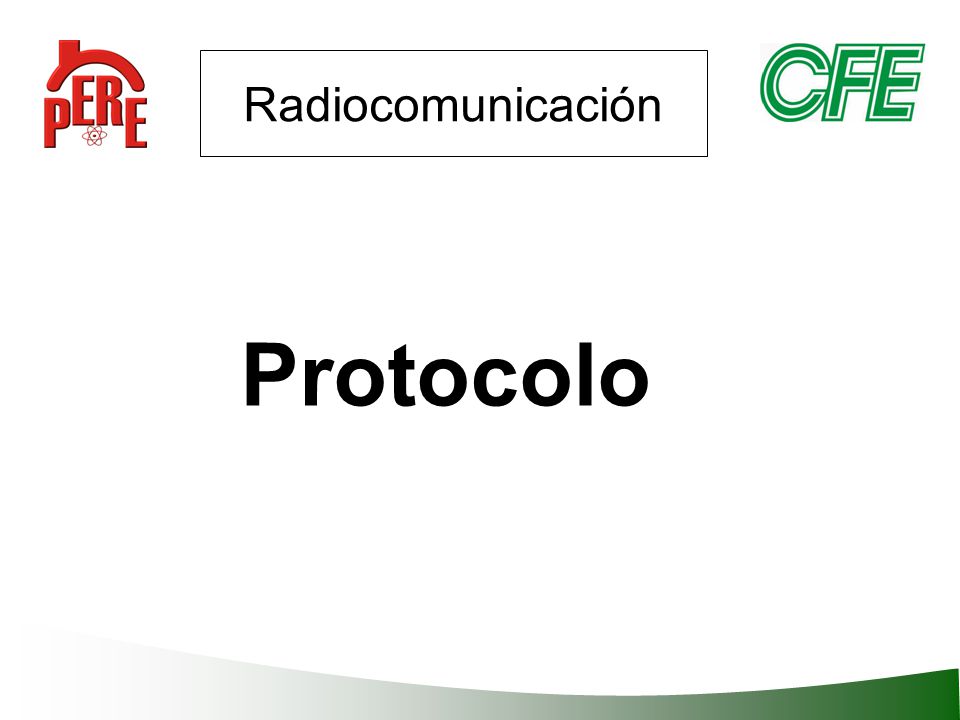

24 Radiocomunicación Protocolo

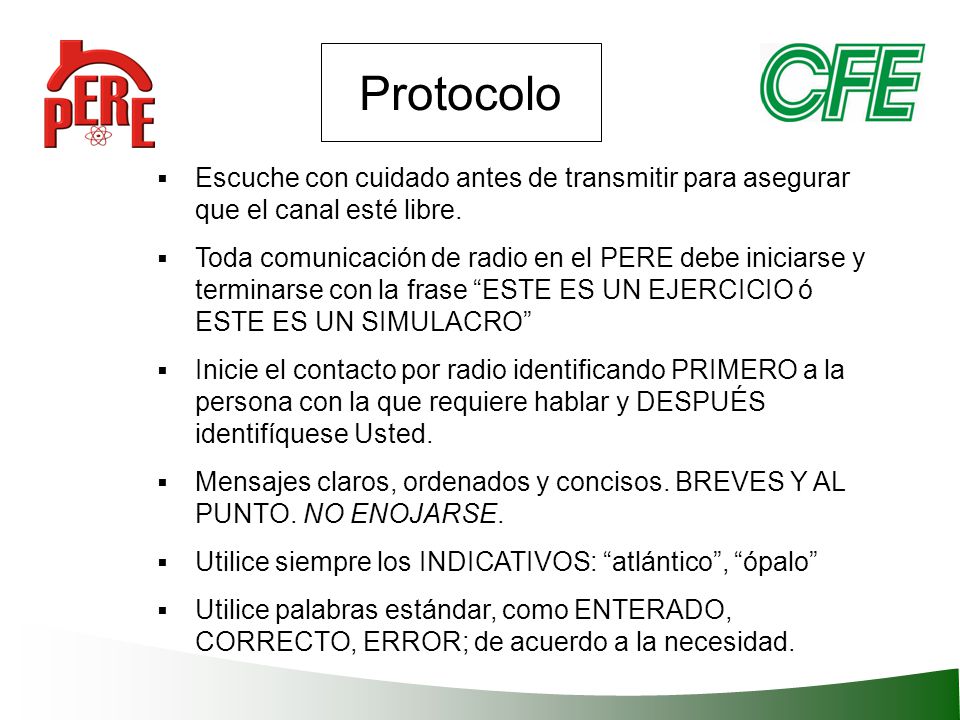

25 Protocolo Escuche con cuidado antes de transmitir para asegurar que el canal esté libre. Toda comunicación de radio en el PERE debe iniciarse y terminarse con la frase “ESTE ES UN EJERCICIO ó ESTE ES UN SIMULACRO” Inicie el contacto por radio identificando PRIMERO a la persona con la que requiere hablar y DESPUÉS identifíquese Usted. Mensajes claros, ordenados y concisos. BREVES Y AL PUNTO. NO ENOJARSE. Utilice siempre los INDICATIVOS: “atlántico”, “ópalo” Utilice palabras estándar, como ENTERADO, CORRECTO, ERROR; de acuerdo a la necesidad.

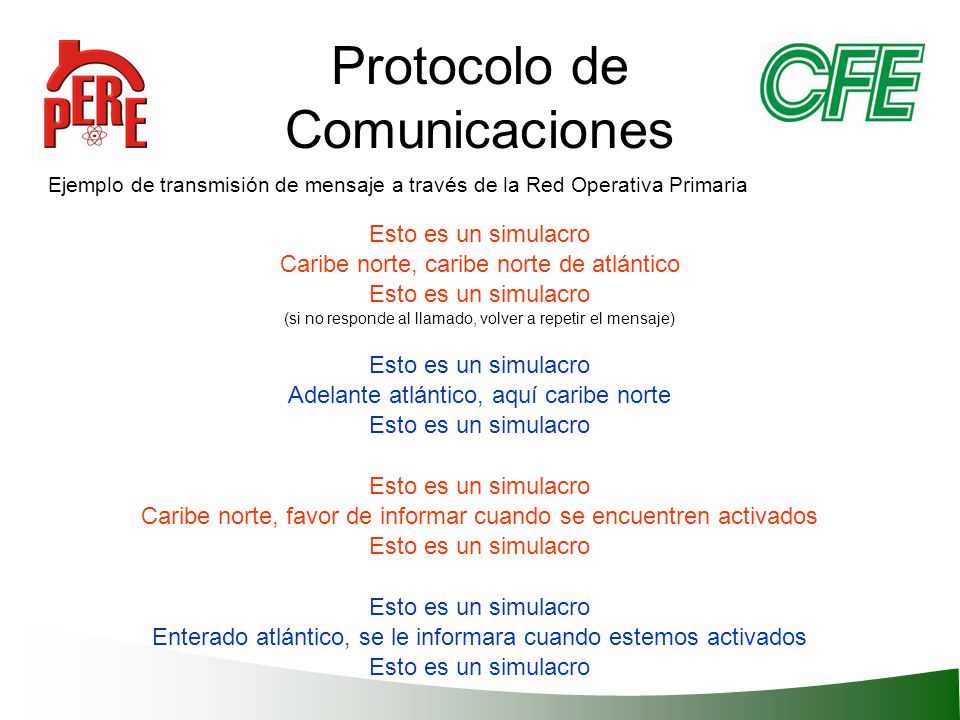

26 Protocolo de Comunicaciones
Ejemplo de transmisión de mensaje a través de la Red Operativa Primaria Esto es un simulacro Caribe norte, caribe norte de atlántico (si no responde al llamado, volver a repetir el mensaje) Adelante atlántico, aquí caribe norte Caribe norte, favor de informar cuando se encuentren activados Enterado atlántico, se le informara cuando estemos activados

27 Radiocomunicación Etiqueta

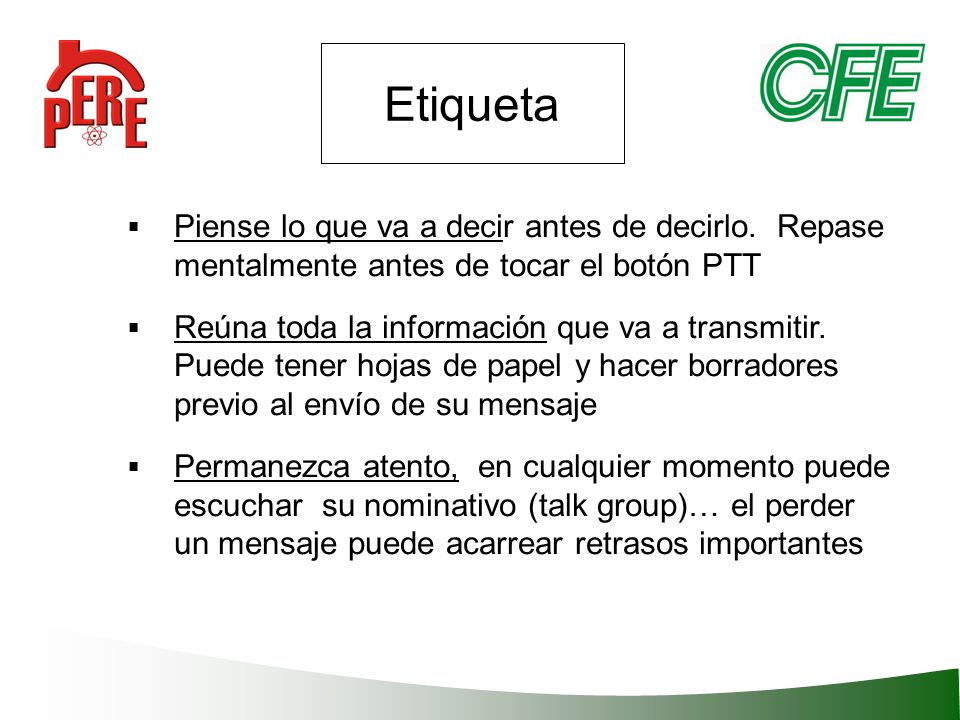

28 Etiqueta Piense lo que va a decir antes de decirlo. Repase mentalmente antes de tocar el botón PTT Reúna toda la información que va a transmitir. Puede tener hojas de papel y hacer borradores previo al envío de su mensaje Permanezca atento, en cualquier momento puede escuchar su nominativo (talk group)… el perder un mensaje puede acarrear retrasos importantes

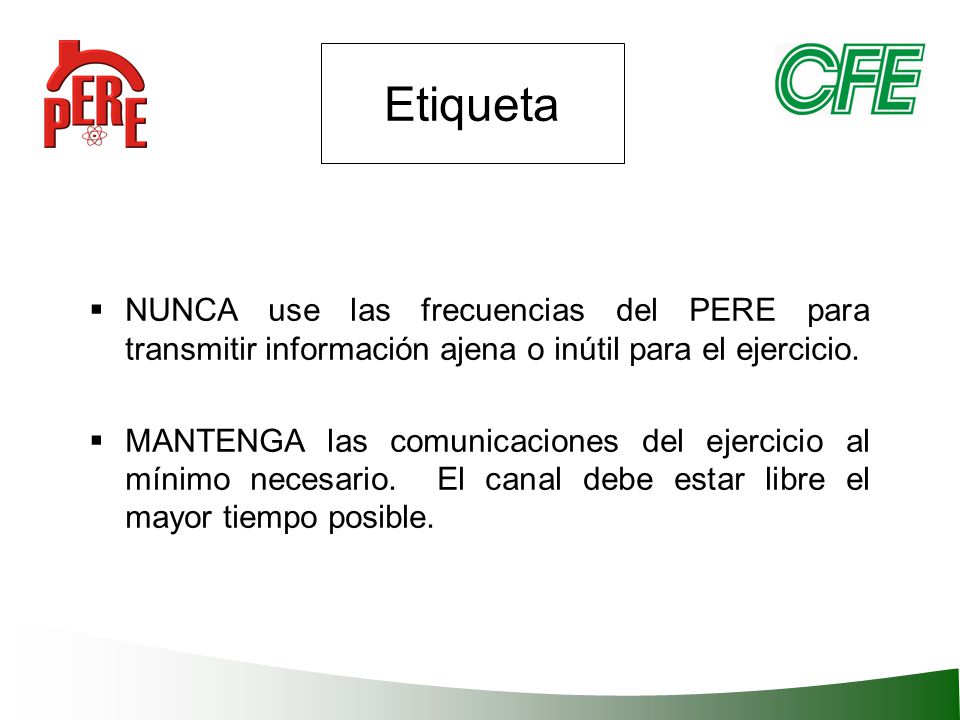

29 Etiqueta NUNCA use las frecuencias del PERE para transmitir información ajena o inútil para el ejercicio. MANTENGA las comunicaciones del ejercicio al mínimo necesario. El canal debe estar libre el mayor tiempo posible.

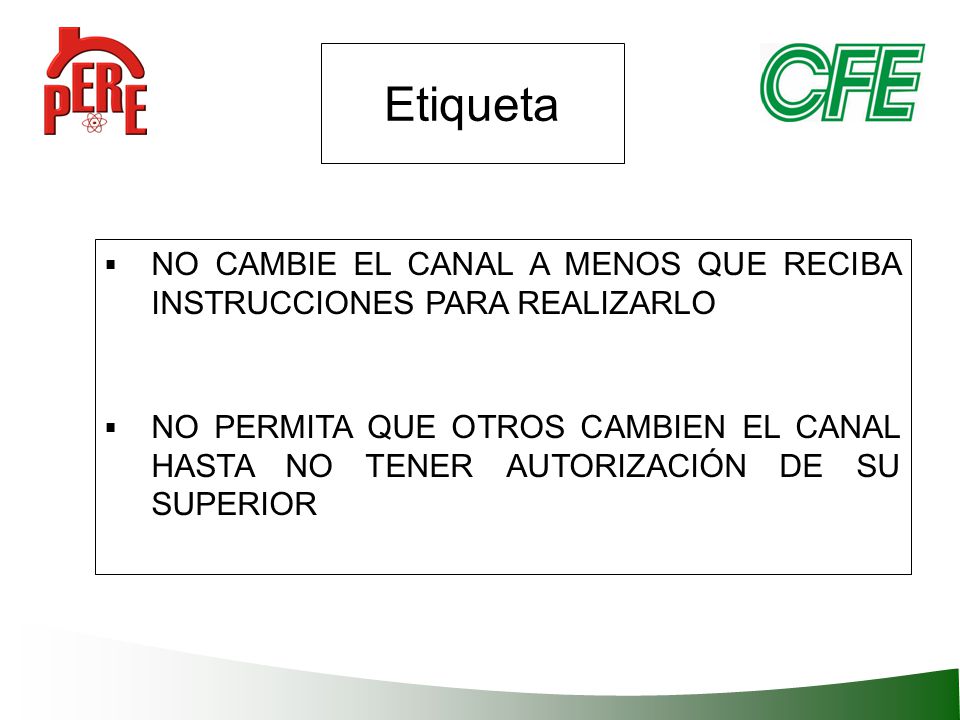

30 Etiqueta NO CAMBIE EL CANAL A MENOS QUE RECIBA INSTRUCCIONES PARA REALIZARLO NO PERMITA QUE OTROS CAMBIEN EL CANAL HASTA NO TENER AUTORIZACIÓN DE SU SUPERIOR

31 Redes Alternas

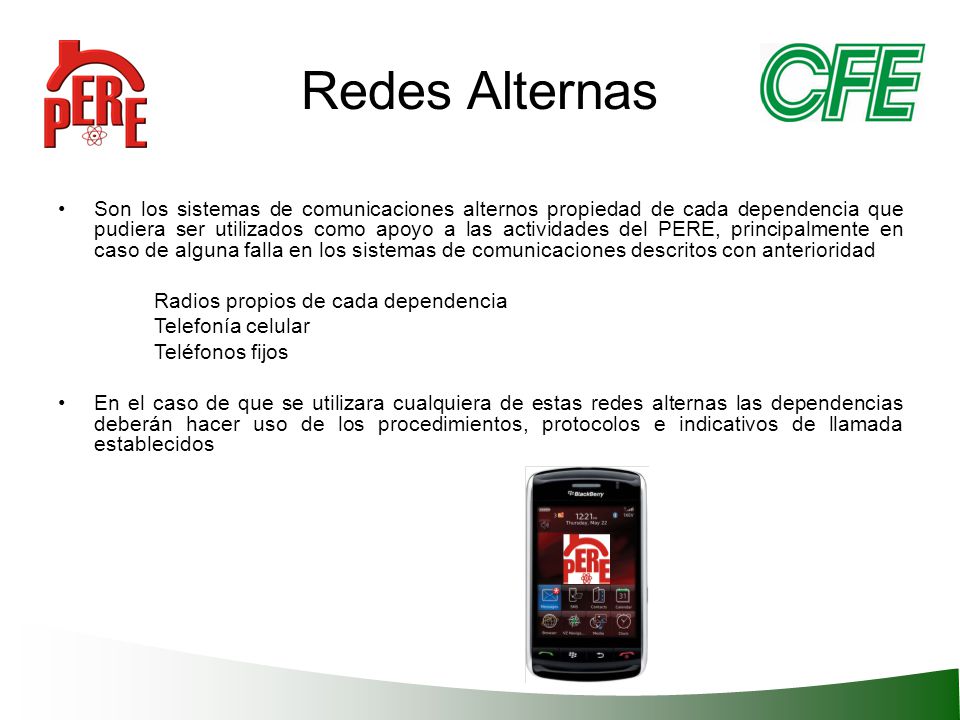

32 Redes Alternas Son los sistemas de comunicaciones alternos propiedad de cada dependencia que pudiera ser utilizados como apoyo a las actividades del PERE, principalmente en caso de alguna falla en los sistemas de comunicaciones descritos con anterioridad Radios propios de cada dependencia Telefonía celular Teléfonos fijos En el caso de que se utilizara cualquiera de estas redes alternas las dependencias deberán hacer uso de los procedimientos, protocolos e indicativos de llamada establecidos

33 COMUNICACIÓN DE TRES VIAS
El emisor llama la atención del receptor El emisor emite el Mensaje (alfabeto fonético) El receptor Reconoce el mensaje El receptor retroalimenta al emisor lo interpretado Si esta mal el Emisor declara “Error” El emisor Confirma la Precisión del mensaje Si esta bien El emisor Declara “es correcto”

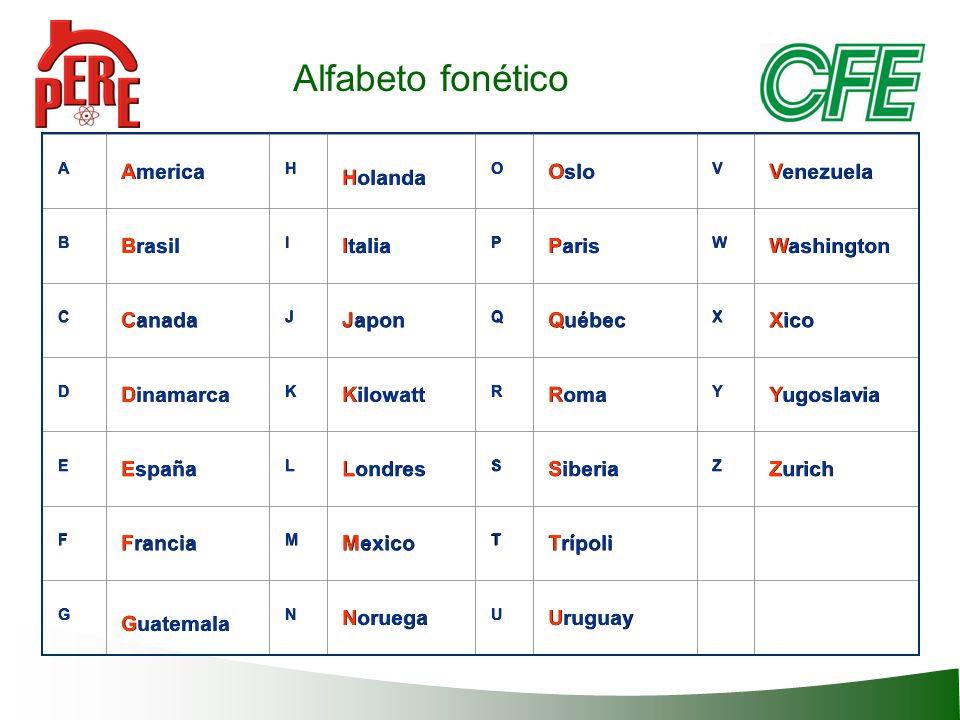

34 Alfabeto fonético America Holanda Oslo Venezuela Brasil Italia Paris
A America H Holanda O Oslo V Venezuela B Brasil I Italia P Paris W Washington C Canada J Japon Q Québec X Xico D Dinamarca K Kilowatt R Roma Y Yugoslavia E España L Londres S Siberia Z Zurich F Francia M Mexico T Trípoli G Guatemala N Noruega U Uruguay

35 El objetivo es transmitir la información
Radiocomunicación El objetivo es transmitir la información

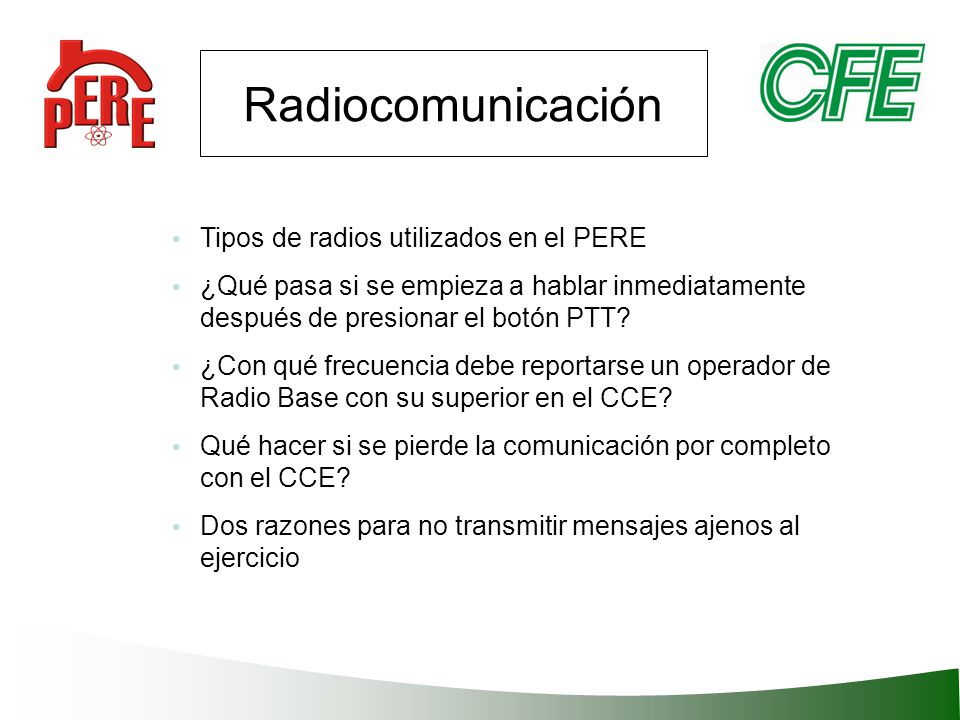

36 Radiocomunicación Tipos de radios utilizados en el PERE
¿Qué pasa si se empieza a hablar inmediatamente después de presionar el botón PTT? ¿Con qué frecuencia debe reportarse un operador de Radio Base con su superior en el CCE? Qué hacer si se pierde la comunicación por completo con el CCE? Dos razones para no transmitir mensajes ajenos al ejercicio

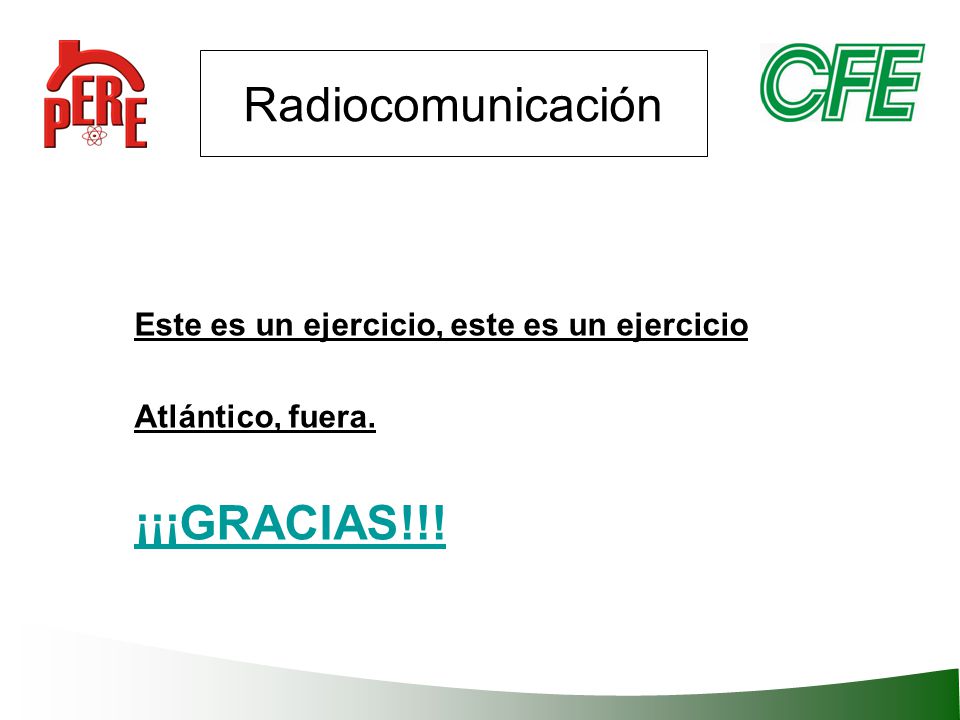

37 Radiocomunicación ¡¡¡GRACIAS!!!
Este es un ejercicio, este es un ejercicio Atlántico, fuera. ¡¡¡GRACIAS!!!
