Captura de Datos Espaciales con GPS

Presentación del tema: "Captura de Datos Espaciales con GPS"— Transcripción de la presentación:

1 Captura de Datos Espaciales con GPS

2 Captura de Datos Espaciales con GPS
Introducción a los Sistemas de Posicionamiento Global (GPS) Etapas comunes de trabajo en campo con GPS Ejercitación y práctica

3 Captura de Datos Espaciales con GPS
El receptor GPS Permite la determinación de posiciones en cualquier lugar del globo terrestre en un sistema mundial de coordenadas. Se basa en un sistema de 28 satélites en órbita, estaciones de control y receptores.

4 Captura de Datos Espaciales con GPS
¿Cómo funciona el GPS?

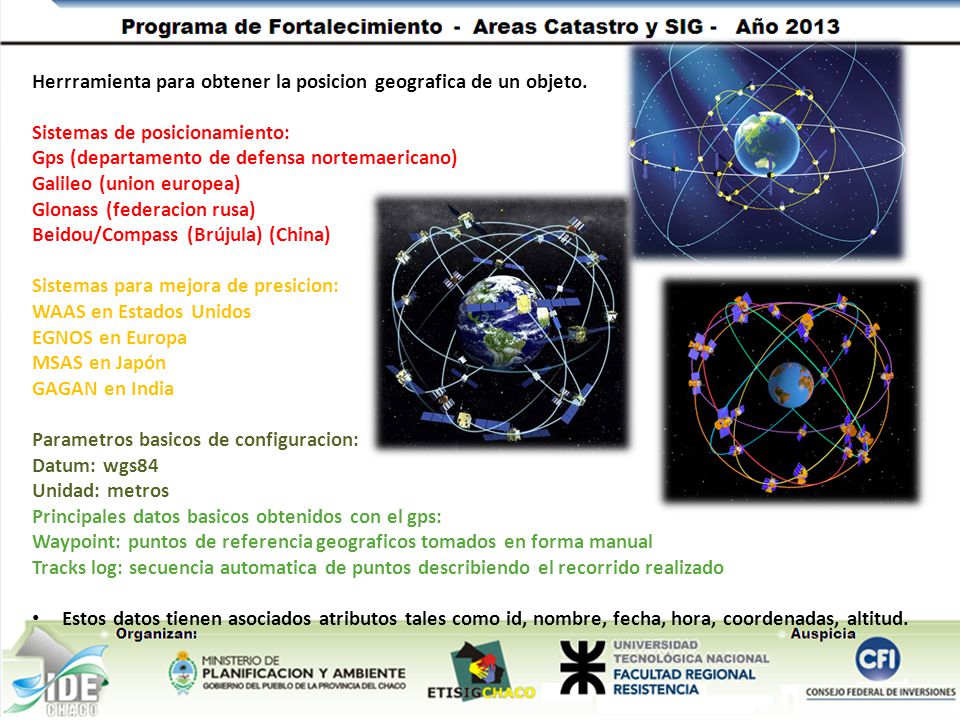

5 Herrramienta para obtener la posicion geografica de un objeto.
Sistemas de posicionamiento: Gps (departamento de defensa nortemaericano) Galileo (union europea) Glonass (federacion rusa) Beidou/Compass (Brújula) (China) Sistemas para mejora de presicion: WAAS en Estados Unidos EGNOS en Europa MSAS en Japón GAGAN en India Parametros basicos de configuracion: Datum: wgs84 Unidad: metros Principales datos basicos obtenidos con el gps: Waypoint: puntos de referencia geograficos tomados en forma manual Tracks log: secuencia automatica de puntos describiendo el recorrido realizado Estos datos tienen asociados atributos tales como id, nombre, fecha, hora, coordenadas, altitud. GPS: su uso Herrramienta para obtener la posicion geografica de un objeto. Sistemas de posicionamiento: Gps (departamento de defensa nortemaericano) Galileo (union europea) Glonass (federacion rusa) Beidou/Compass (Brújula) (China) Sistemas para mejora de presicion: WAAS en Estados Unidos EGNOS en Europa MSAS en Japón Parametros basicos de configuracion: Datum: wgs84 Unidad: metos Principales datos basicos obtenidos con el gps: Waypoint: puntos de referencia geograficos tomados en forma manual Tracks log: secuencia automatica de puntos describiendo el recorrido realizado Estos datos tienen asociados atributos tales como id, nombre, fecha, hora, coordenadas, altitud.

6 Gps + Glonass + Galileo + Beidou/compass waas + egnos + gagan +msas
Integración con GNSS (Global Navigation Satellite System) Gps + Glonass + Galileo + Beidou/compass + waas + egnos + gagan +msas Ground Base Augmentation System (GBAS) El futuro proximo

7 Captura de Datos Espaciales con GPS
Etapas comunes de trabajo con GPS OBJETIVO PREPARARACION/ LOGISTICA SALIDA A CAMPO PROCESAMIENTO PRODUCTO/ CONCLUSIONES ETAPAS: A continuación se presenta aproximadamente las etapas que deben cumplirse para el levantamiento de datos espaciales. Incial/objetivo->preparacion/logistica->salida a campo->procesamiento de los datos obtenidos->producto/conclusiones Estas etapas tiene como fin lograr la mas rica y certera descripción de unidad espacial.

8 Definición del objeto de estudio, unidad espacial.
Determinar la naturaleza de los datos: censo o muestra. Determinar la forma de recolectarlos: relevamiento o encuesta. Escala de trabajo: rural, urbana. Superficie. Tipo de levantamiento: reconocimiento- escasa verificacion de campo escalas 1: a 1: semidetallado- cantidad importante de trabajo de campo 1: a 1:30.000 detallado- mayor enfasis en trabajo de campo Que informacion dispongo hasta el momento: fuentes primarias o secundarias o nada Conocimiento basico de la region, caracterizacion de la zona. Etapa inicial: en esta primer etapa debemos familiarizarnos con los datos que pretendemos relevar. PLANIFICAR Definición del objeto de estudio, unidad espacial. Determinar la naturaleza de los datos: censo o muestra. Determinar la forma de recolectarlos: relevamiento o encuesta. Escala de trabajo: rural, urbana Superficie Tipo de levantamiento: reconocimiento- escasa verificacion de campo escalas 1: a 1: semidetallado- cantidad importante de trabajo de campo 1: a 1:30.000 detallado- mayor enfasis en trabajo de campo Que informacion dispongo hasta el momento: fuentes primarias o secundarias o nada. Conocimiento basico de la region, caracterizacion de la zona. Momento propicio, duracion y distancias a recorrer aprox con vehiculo. Disponibilidad de vehiculo y personal Factibilidad presupuestaria. Momento propicio, duracion y distancias a recorrer aproximadas con vehiculo. Disponibilidad de vehiculo y personal. OBJETIVO PREPARARACION/ LOGISTICA SALIDA A CAMPO PROCESAMIENTO PRODUCTO/ CONCLUSIONES Factibilidad presupuestaria.

9 Diseño de la planilla. Preparacion/logistica:
waypoint nombre descripcion 1 descripcion 2 observaciones foto muestra tipo covertura uso predominate densidad de cobertura relieve impacto observaciones Preparacion/logistica: En esta etapa se debe preparar los elementos que se van a utilizar en la adquisición de los datos espaciales. Diseño de la planilla: comúnmente en formato papel con los campos necesarios para describir lo mejor posible la unidad espacial. ejemplos de planillas. Soporte: Imgs satelitales, foto-imágenes, cartas topográficas. Tipo de datos que voy a medir: punto de control, cobertura, equipamiento, trayecto, superficie. Herramientas: gps, camara, otros. OBJETIVO PREPARARACION/ LOGISTICA SALIDA A CAMPO PROCESAMIENTO PRODUCTO/ CONCLUSIONES

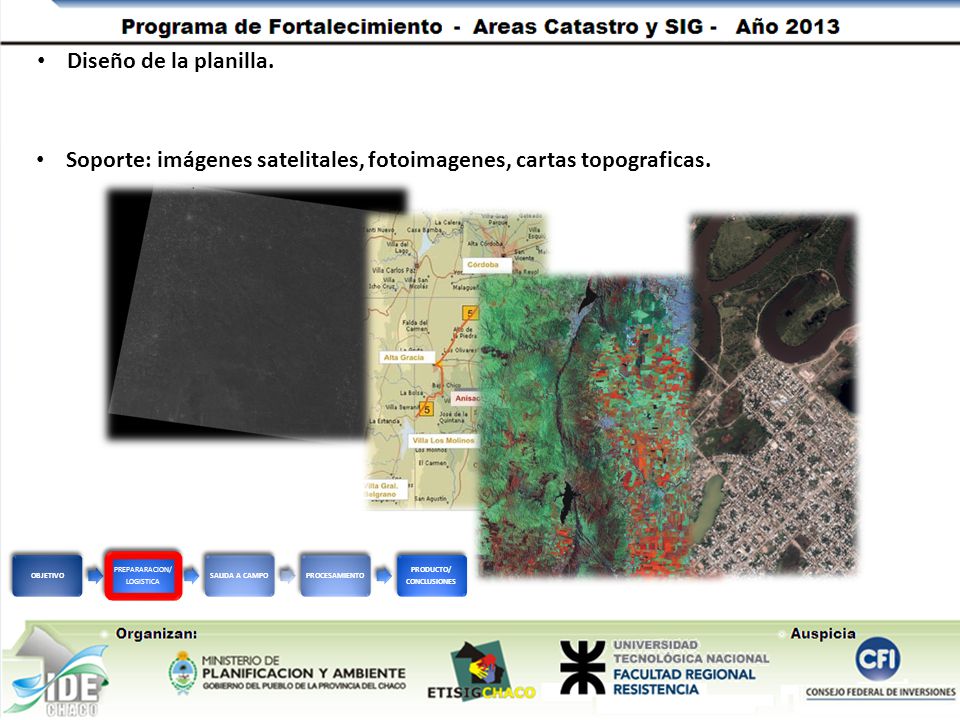

10 Soporte: imágenes satelitales, fotoimagenes, cartas topograficas.
Diseño de la planilla. Soporte: imágenes satelitales, fotoimagenes, cartas topograficas. Preparacion/logistica: En esta etapa se debe preparar los elementos que se van a utilizar en la adquisicion de los datos espaciales. Diseño de la planilla: comunmente en formato papel con los atributos necesarios para describir lo mejor posible la unidad espacial. ejemplos de planillas. Soporte: Imgs satelitales, fotoimagenes, cartas topograficas. Tipo de datos que voy a medir: punto de control, cobetura, equipamiento, trayecto, superficie. Herramientas: gps, camara, otros. OBJETIVO PREPARARACION/ LOGISTICA SALIDA A CAMPO PROCESAMIENTO PRODUCTO/ CONCLUSIONES

11 Soporte: imágenes satelitales, fotoimagenes, cartas topograficas.
Diseño de la planilla. Soporte: imágenes satelitales, fotoimagenes, cartas topograficas. Tipo de Datos a Relevar: puntos de control, cobertura, equipamientos, trayecto, superficies. Preparacion/logistica: En esta etapa se debe preparar los elementos que se van a utilizar en la adquisicion de los datos espaciales. Diseño de la planilla: comunmente en formato papel con los campos necesarios para describir lo mejor posible la unidad espacial.ejemplos de planillas. Soporte: Imgs satelitales, fotoimagenes, cartas topograficas. Tipo de datos que voy a medir: punto de control, cobetura, equipamiento, trayecto, superficie. Herramientas: gps, camara, otros. OBJETIVO PREPARARACION/ LOGISTICA SALIDA A CAMPO PROCESAMIENTO PRODUCTO/ CONCLUSIONES

12 Soporte: imágenes satelitales, fotoimagenes, cartas topograficas.
Diseño de la planilla. Soporte: imágenes satelitales, fotoimagenes, cartas topograficas. Tipo de Datos a Relevar: puntos de control, cobertura, equipamientos, trayecto, superficies. Herramientas: gps, cámara, otros. Preparacion/logistica: En esta etapa se debe preparar los elementos que se van a utilizar en la adquisicion de los datos espaciales. Diseño de la planilla: comunmente en formato papel con los campos necesarios para describir lo mejor posible la unidad espacial.ejemplos de planillas. Soporte: Imgs satelitales, fotoimagenes, cartas topograficas. Tipo de datos que voy a medir: punto de control, cobetura, equipamiento, trayecto, superficie. Herramientas: gps, camara, otros. OBJETIVO PREPARARACION/ LOGISTICA SALIDA A CAMPO PROCESAMIENTO PRODUCTO/ CONCLUSIONES

13 Lo que se intenta es una descripcion confiable y detallada.
Es importante tomarse el tiempo para adquirir los datos, ya sea para tomar puntos gps, anotar sus atributos, tomar foto representativa etc. Lo que se intenta es una descripcion confiable y detallada. Formas de descripcion: Coberturas Equipamientos Puntos de control Tracklog Tener un listado de los objetos bien conocidos, obtenidos en la primer etapa: listado de unidades a relevar. Imágenes de soporte en caso de ser necesario. Salidas a campo: Es importante tomarse el tiempo para adquirir los datos, ya sea para tomar puntos gps, anotar sus atributos, tomar foto representativa etc. Lo que se intenta es una descripcion confiable y detallada. Formas de descripcion: Coberturas Equipamientos Puntos de control Tracklog Tener un listado de los objetos bien conocidos, obtenidos en la primer etapa: listado de unidades a relevar Imágenes de soporte en caso de ser necesario. OBJETIVO PREPARARACION/ LOGISTICA SALIDA A CAMPO PROCESAMIENTO PRODUCTO/ CONCLUSIONES

14 Relacionar en una tabla, bdb, foto, etc. Conversion a vector
En esta etapa nos disponemos a procesar toda la información obtenida durante la salida a campo. Relacionar en una tabla, bdb, foto, etc. Conversion a vector Asignar parametros estandares: coordenadas geograficas, planas, relaciones con otros vectores o datos. Existen multiples softwares para la descarga desde un dispositivo gps. Lo importante es lograr el mismo estandar para ser interpretado por un sig. Procesamiento en gabinete: En esta etapa nos disponemos a procesar toda la información obtenida durante la salida a campo. Relacionar en una tabla, bdb, foto, etc. Conversion a vector Asignar parametros estandares: coordenadas geograficas, planas, relaciones con otros vectores o datos. Existen multiples softwares para la descarga desde un dispositivo gps. Lo importante es lograr el mismo estandar para ser interpretado por un sig. OBJETIVO PREPARARACION/ LOGISTICA SALIDA A CAMPO PROCESAMIENTO PRODUCTO/ CONCLUSIONES

15 En Esta ultima etapa se: almacena la informacion generada, se la mapea
Se deriva para su analisis Toma de desiciones Nodo de información, ide chaco. INFORME Producto/conclusiones En Esta ultima etapa se: almacena la informacion generada, se la mapea Se deriva para su analisis Toma de desiciones Nodo de información, ide chaco. OBJETIVO PREPARARACION/ LOGISTICA SALIDA A CAMPO PROCESAMIENTO PRODUCTO/ CONCLUSIONES
