TORRENT Permeabilímetro

Presentación del tema: "TORRENT Permeabilímetro"— Transcripción de la presentación:

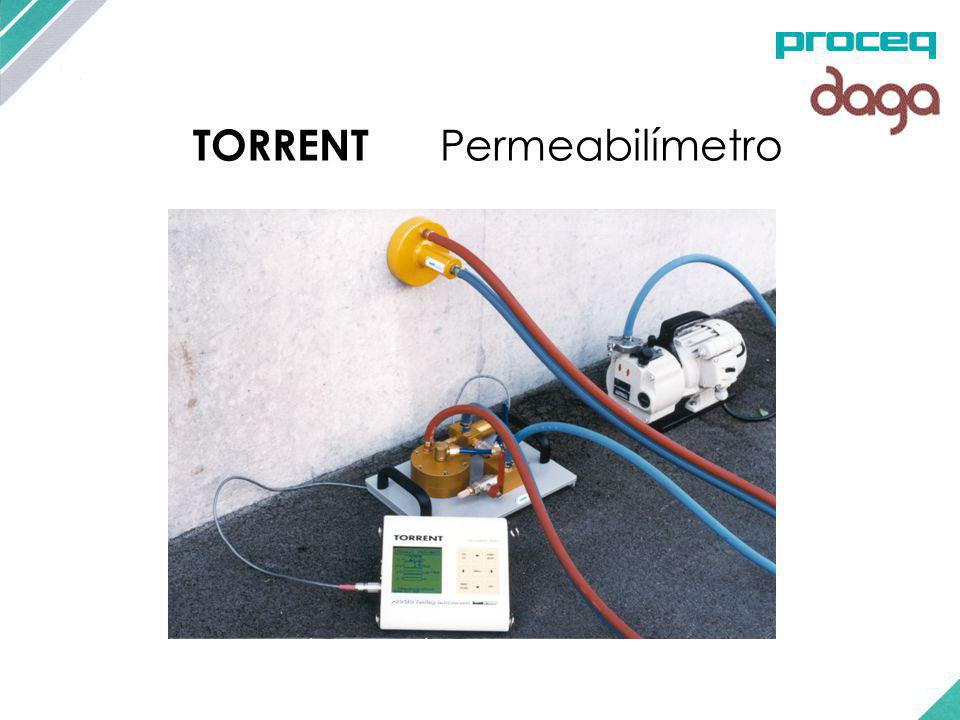

1 TORRENT Permeabilímetro

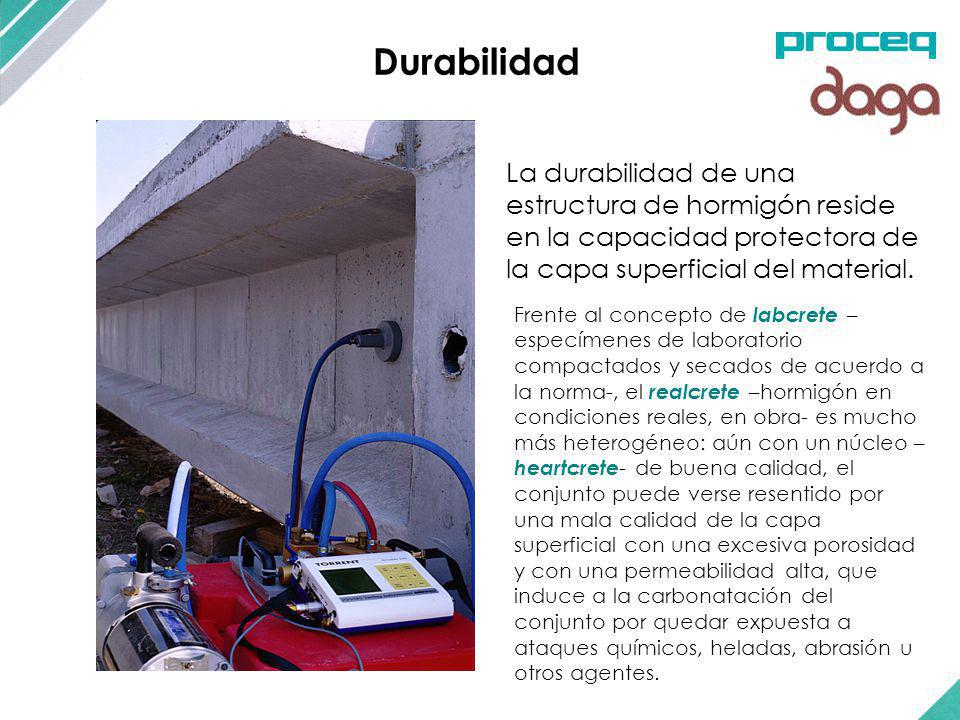

2 Durabilidad La durabilidad de una estructura de hormigón reside en la capacidad protectora de la capa superficial del material. Frente al concepto de labcrete –especímenes de laboratorio compactados y secados de acuerdo a la norma-, el realcrete –hormigón en condiciones reales, en obra- es mucho más heterogéneo: aún con un núcleo –heartcrete- de buena calidad, el conjunto puede verse resentido por una mala calidad de la capa superficial con una excesiva porosidad y con una permeabilidad alta, que induce a la carbonatación del conjunto por quedar expuesta a ataques químicos, heladas, abrasión u otros agentes.

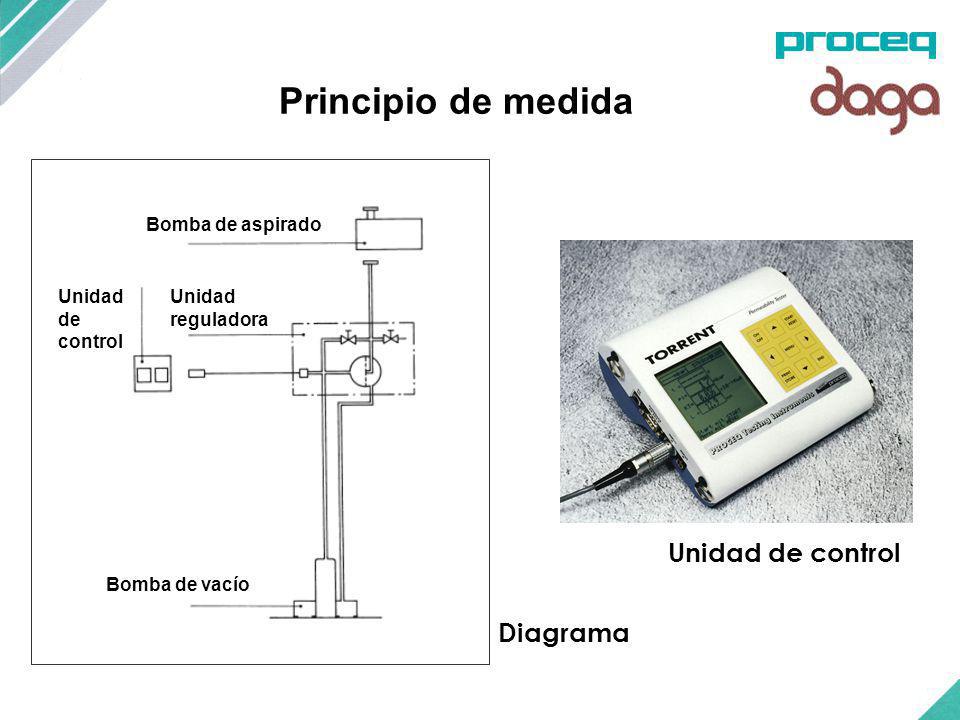

3 Principio de medida Unidad de control Diagrama Bomba de aspirado
Unidad reguladora Unidad de control Bomba de vacío Diagrama

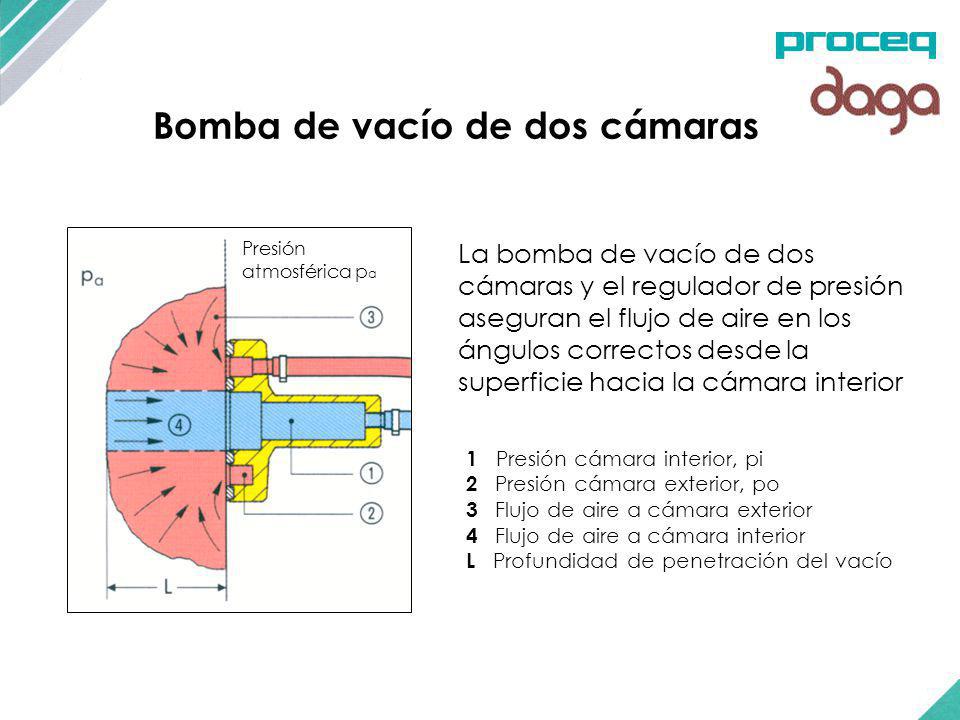

4 Bomba de vacío de dos cámaras
Presión atmosférica pa La bomba de vacío de dos cámaras y el regulador de presión aseguran el flujo de aire en los ángulos correctos desde la superficie hacia la cámara interior 1 Presión cámara interior, pi 2 Presión cámara exterior, po 3 Flujo de aire a cámara exterior 4 Flujo de aire a cámara interior L Profundidad de penetración del vacío No application for geology/archaeology found at the Sweden seminar

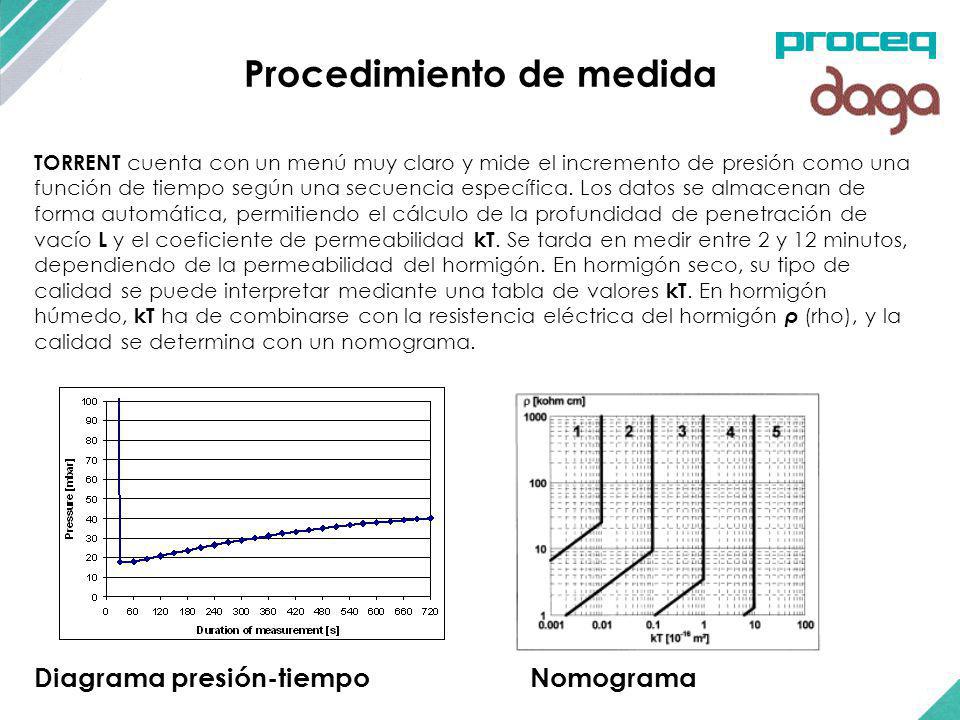

5 Procedimiento de medida
TORRENT cuenta con un menú muy claro y mide el incremento de presión como una función de tiempo según una secuencia específica. Los datos se almacenan de forma automática, permitiendo el cálculo de la profundidad de penetración de vacío L y el coeficiente de permeabilidad kT. Se tarda en medir entre 2 y 12 minutos, dependiendo de la permeabilidad del hormigón. En hormigón seco, su tipo de calidad se puede interpretar mediante una tabla de valores kT. En hormigón húmedo, kT ha de combinarse con la resistencia eléctrica del hormigón ρ (rho), y la calidad se determina con un nomograma. Diagrama presión-tiempo Nomograma
