1 Análisis por computadora PSpice Versión 9.1
Ernesto Brenes González Randall Flores Sánchez

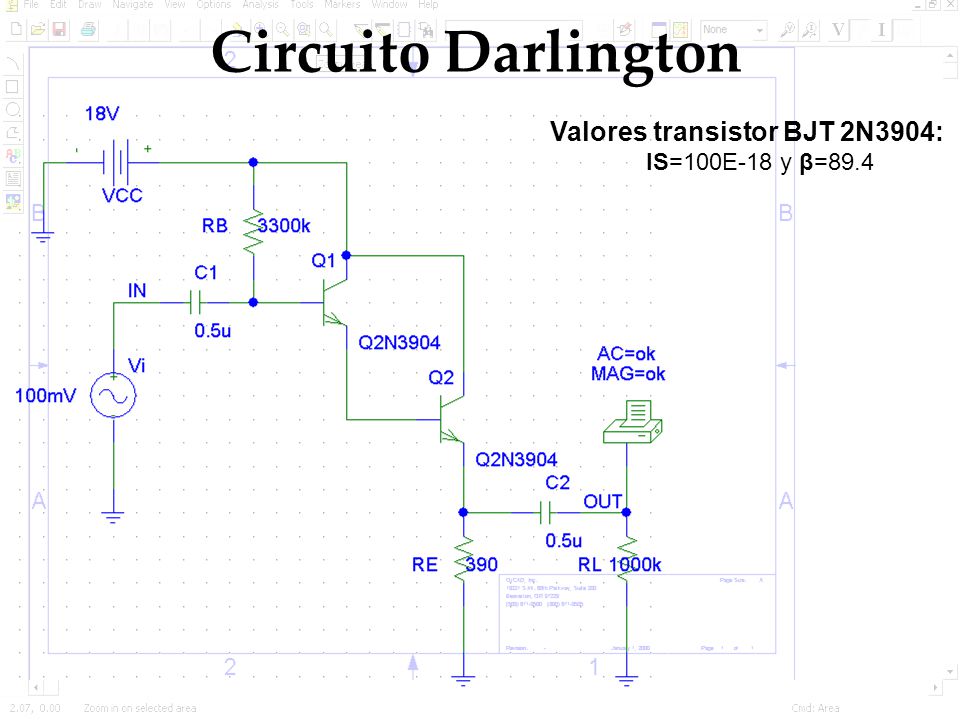

2 Circuito Darlington Valores transistor BJT 2N3904: IS=100E-18 y β=89.4

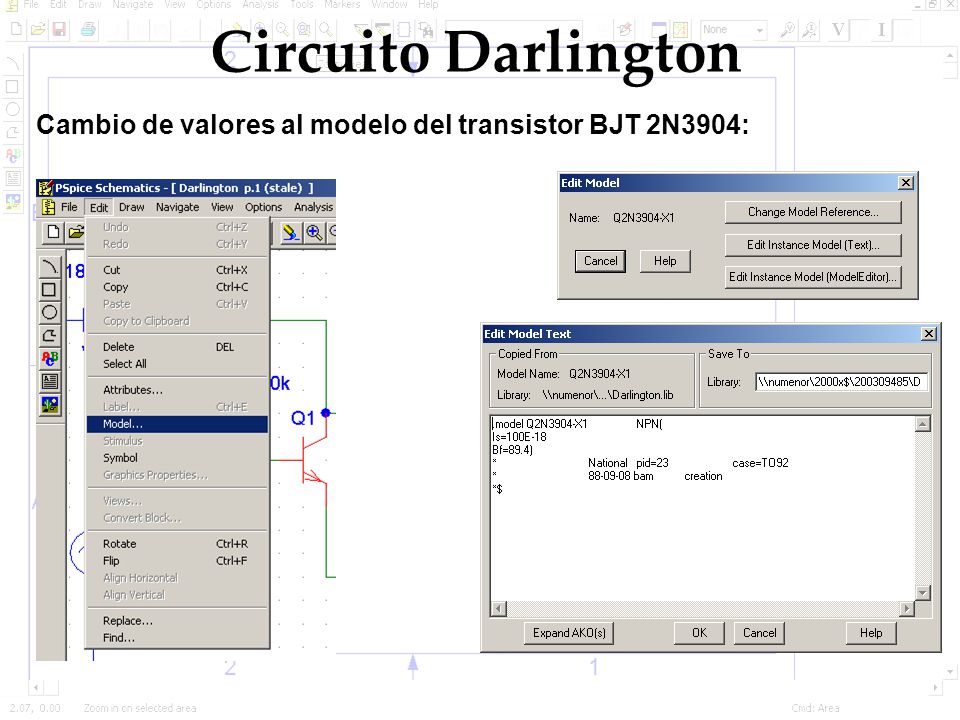

3 Circuito Darlington Cambio de valores al modelo del transistor BJT 2N3904:

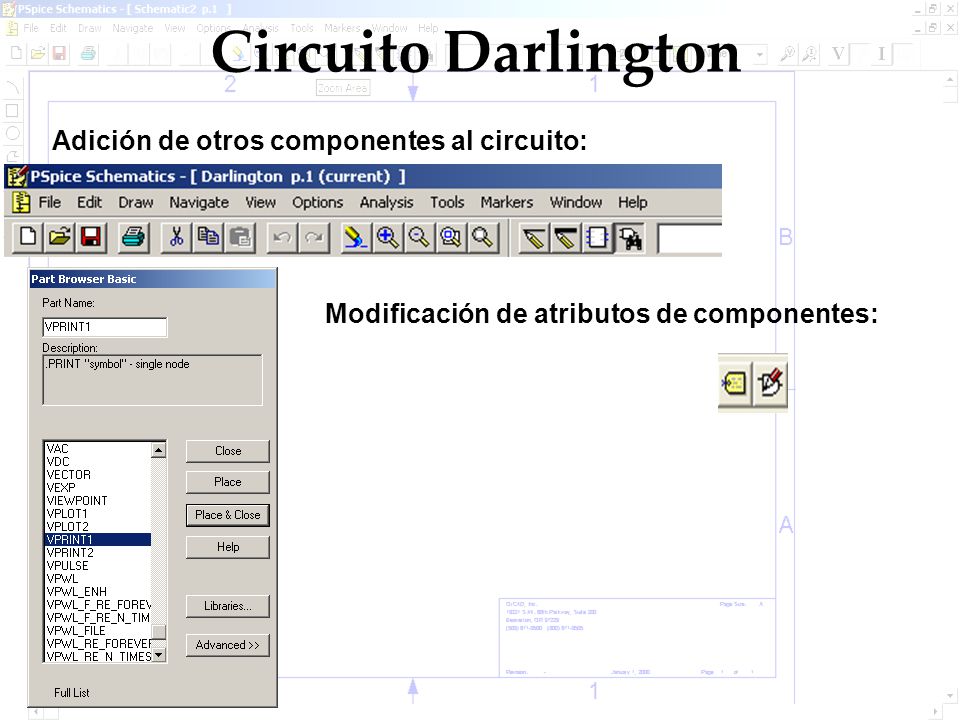

4 Circuito Darlington Adición de otros componentes al circuito:
Modificación de atributos de componentes:

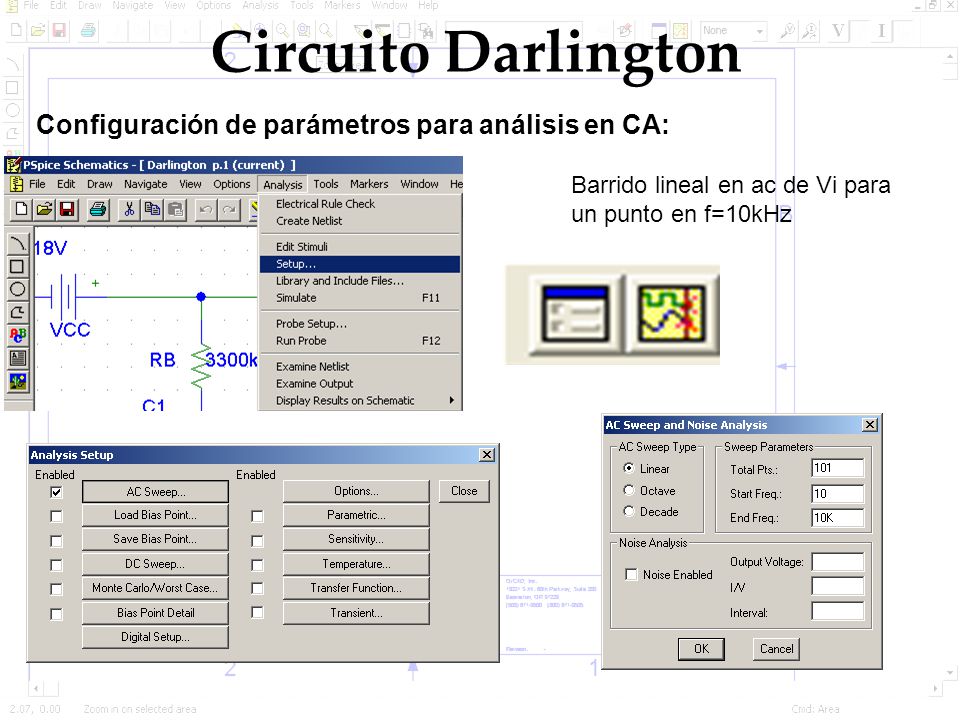

5 Circuito Darlington Configuración de parámetros para análisis en CA:
Barrido lineal en ac de Vi para un punto en f=10kHz

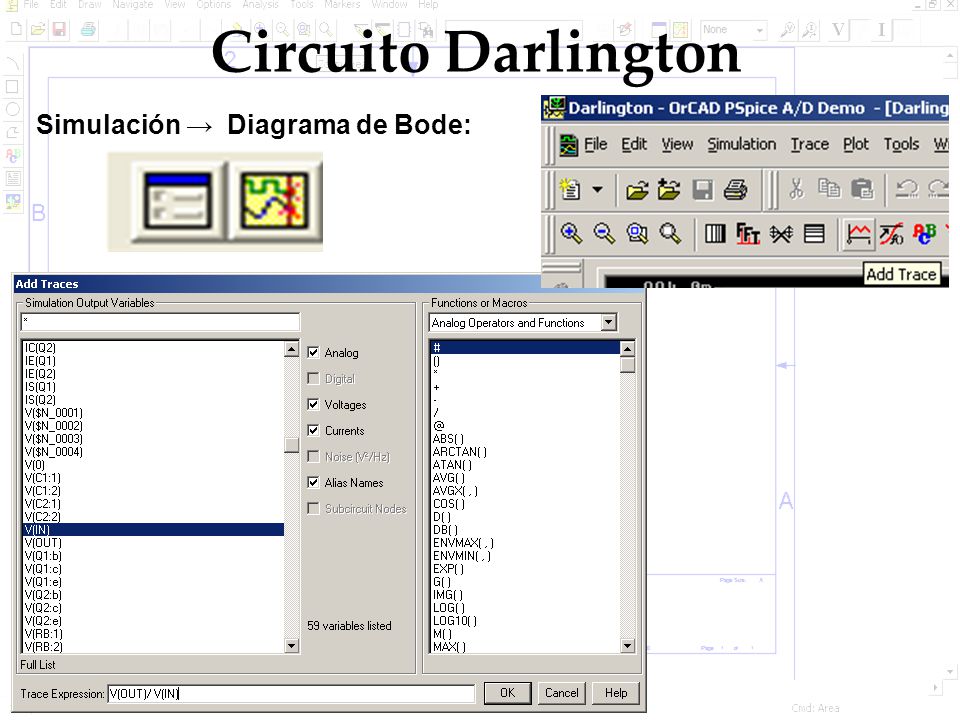

6 Circuito Darlington Simulación → Diagrama de Bode:

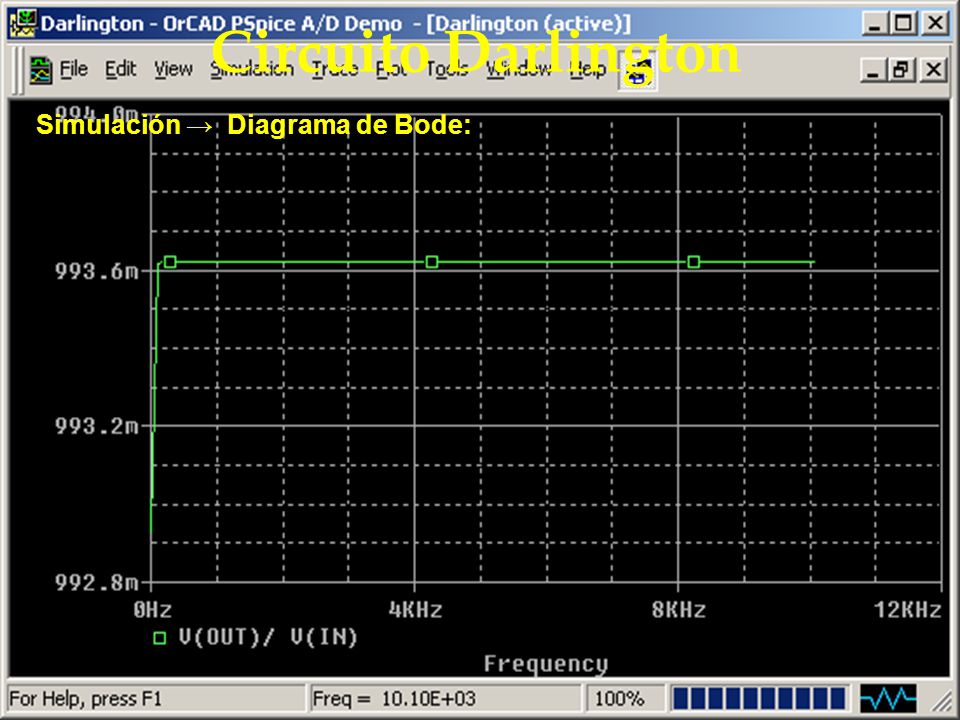

7 Circuito Darlington Simulación → Diagrama de Bode:

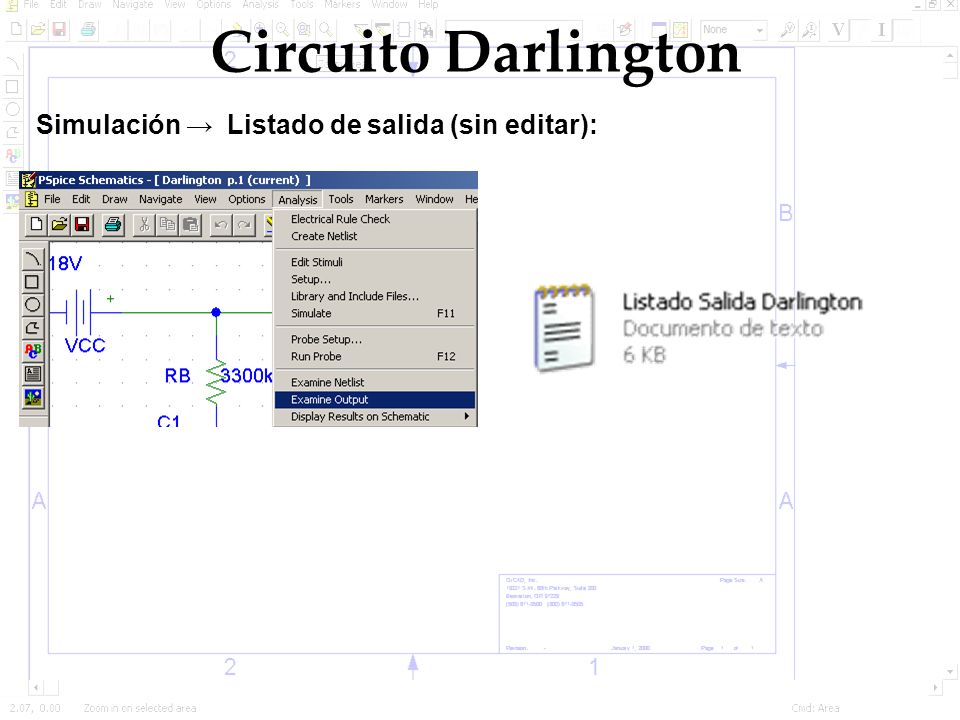

8 Circuito Darlington Simulación → Listado de salida (sin editar):

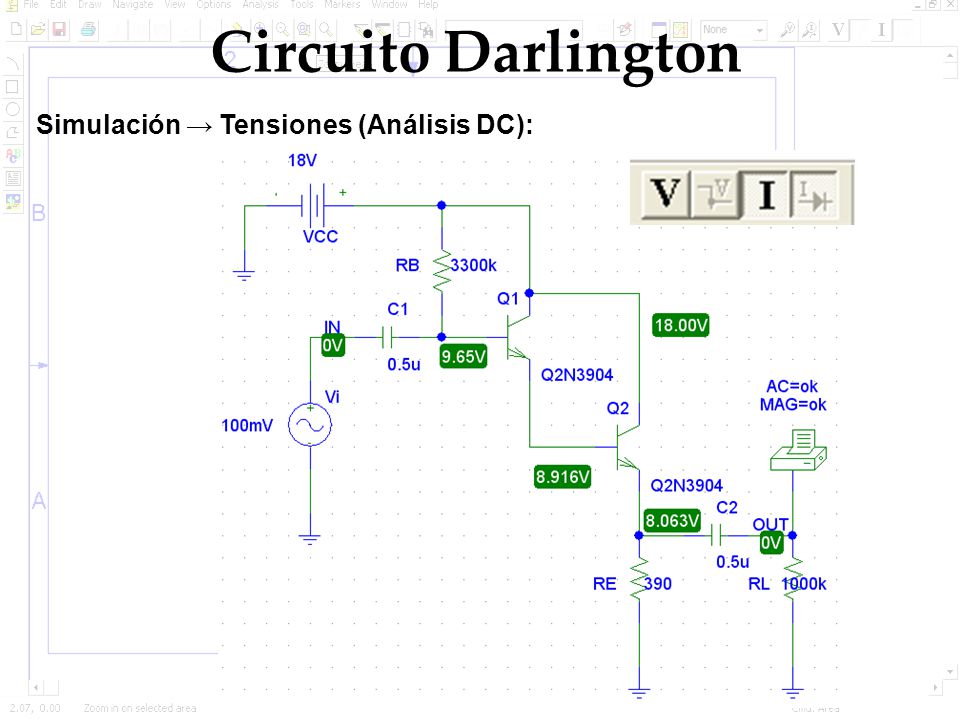

9 Circuito Darlington Simulación → Tensiones (Análisis DC):

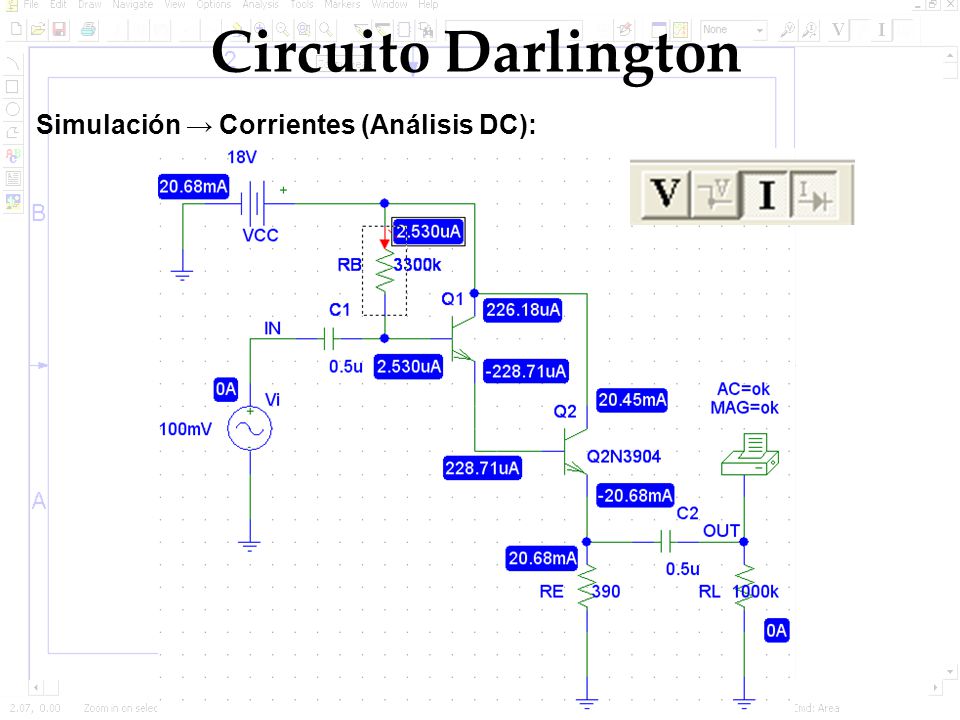

10 Circuito Darlington Simulación → Corrientes (Análisis DC):

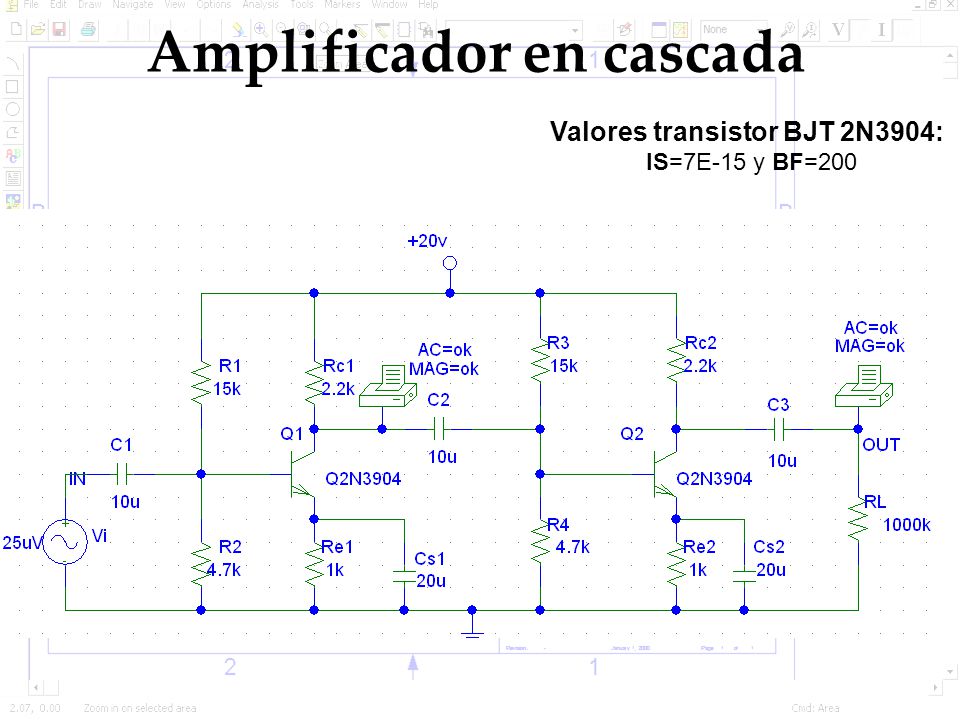

11 Amplificador en cascada
Valores transistor BJT 2N3904: IS=7E-15 y BF=200

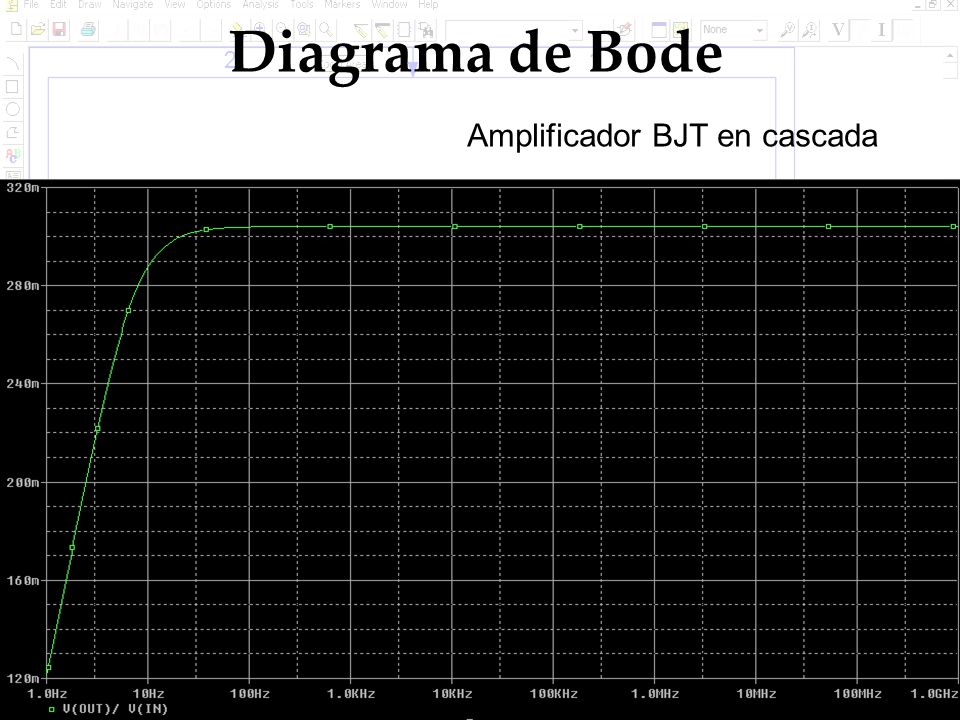

12 Diagrama de Bode Amplificador BJT en cascada

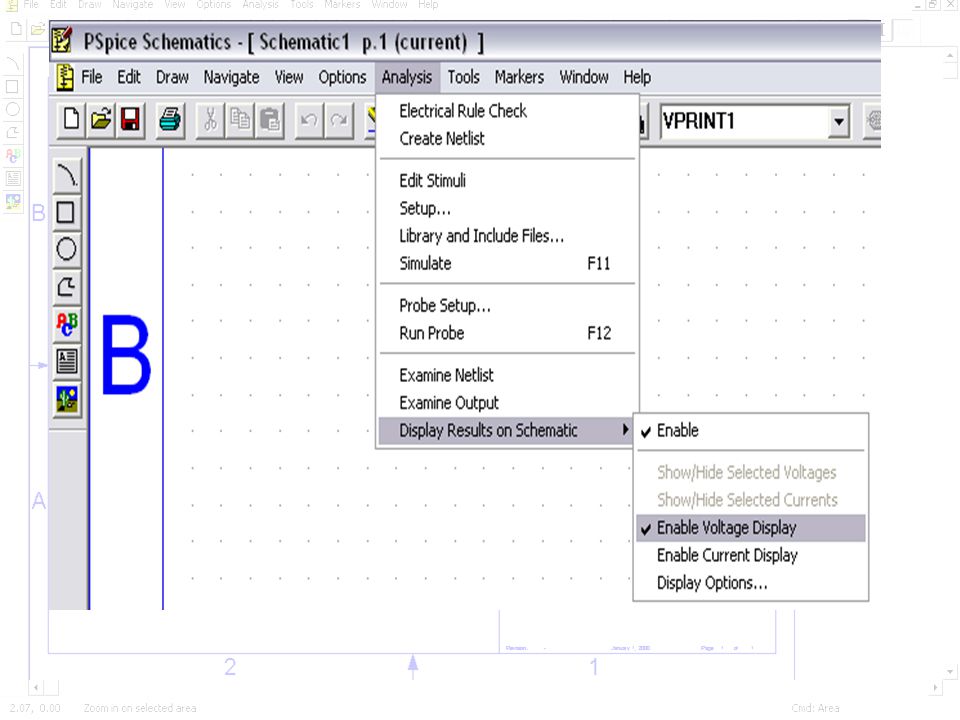

13

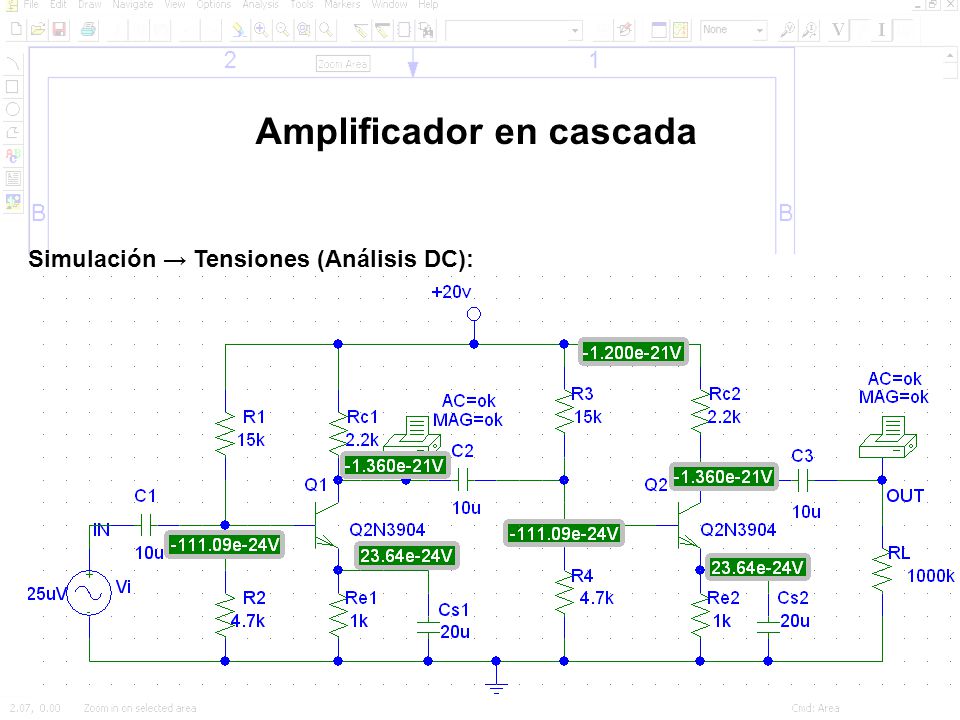

14 Amplificador en cascada
Simulación → Tensiones (Análisis DC):

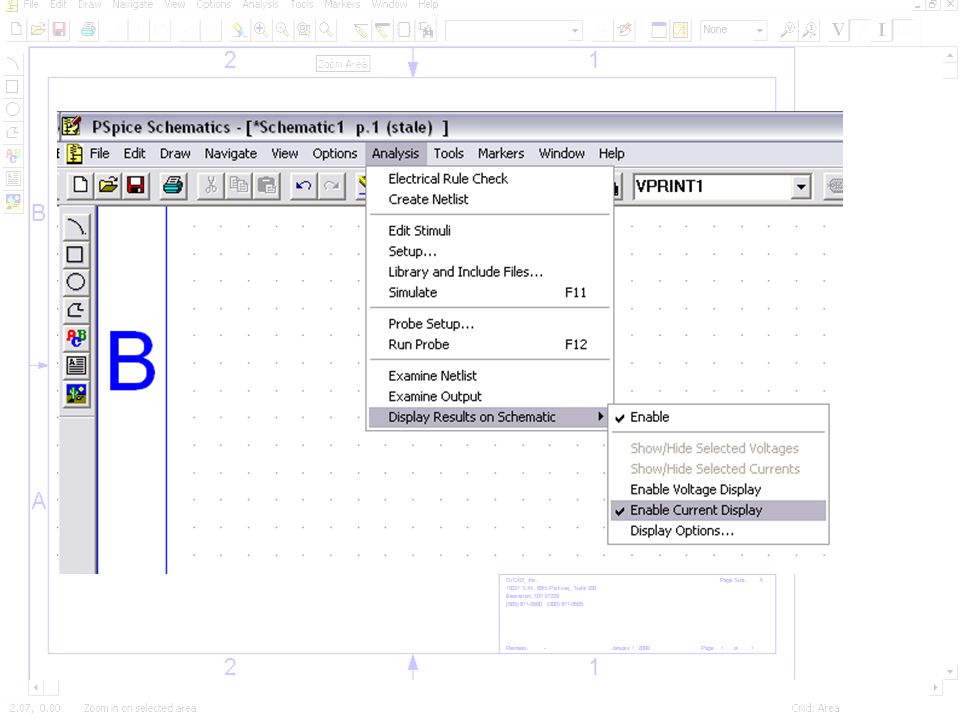

15

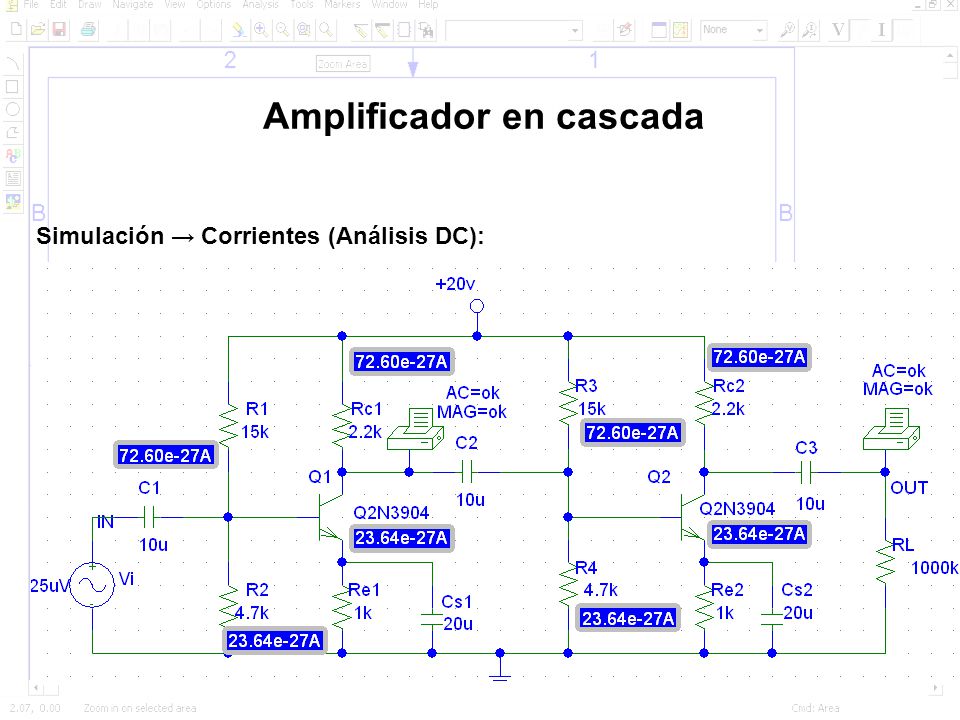

16 Amplificador en cascada
Simulación → Corrientes (Análisis DC):
