1 Filtros espaciales Aplicación del filtro unsharp masking

2 Vecindades Operaciones sobre vecindades:
Son aquellas que se realizan sobre bloques definidos dentro de la imagen, en vez de procesar toda la imagen

3 Operaciones basadas en vecindades
Las operaciones se realizan de la siguiente forma: 1.- Se selecciona el píxel a procesar. 2.- Se selecciona el entorno del píxel. 3.- Se aplica una función que depende del valor de los píxeles del entorno seleccionado 4.- Se altera el píxel de la imagen de salida equivalente al píxel de la imagen de entrada, por el valor devuelto por la función. 5.- Repetir de 1 a 4 por cada píxel de la imagen de entrada.

4 Operaciones basadas en vecindades (II)
Ejemplo: Máximo de una vecindad de 3x3 Imagen de entrada (I) Imagen de salida (I1) 6 14 10 4 3 11 16 17 20 15 5 13 2 7 16 17 20 6 15 10 5 7 4 Lo cual se realizaría con el siguiente programa Matlab >> f=inline('max(x(:))'); % Define función máxima >> I1=nlfilter(I,[3, 3],f); % Devuelve máximo

5 Operaciones basadas en vecindades (III)
Ejemplo: Mínimo de una vecindad de 3x3 Imagen de entrada (I) Imagen de salida (I1) 6 14 10 4 3 11 16 17 20 15 5 13 2 7 6 10 4 3 2 Lo cual se realizaría con el siguiente programa Matlab >> f=inline('min(x(:))'); >> I1=nlfilter(I,[3, 3],f);

6 Operaciones basadas en vecindades (IV)
El problema del contorno Imagen de entrada Imagen de salida 6 14 10 4 3 11 16 17 20 15 5 13 2 7 6 10 4 3 2 1 2 3 . . . . n m

7 Operaciones basadas en vecindades (V)
Solución: Relleno de píxeles Imagen de salida Imagen de entrada . . . . n 1 2 3 m . . . . n 1 2 3 m Rellenar contorno sin alterar la imagen original: máscara= [ ] Función: imfilter (‘La_imagen.jpg’, máscara, relleno, salida) ‘same’: Mismo tamaño imagen original ‘full’: Tamaño resultante con relleno (mayor)

8 Operaciones basadas en vecindades (VI)
Relleno de una constante f =  1   2   3   2   1   2  3   2   1   2  3   2  1 w = [ ] >> imfilter(f,w,25,'full')

9 Operaciones basadas en vecindades (VII)
Relleno basado en réplica f =  1   2   3   2   1   2  3   2   1   2  3   2  1 w = [ ] >> imfilter(f,w,’replicate' ,'full')

10 Operaciones basadas en vecindades (VIII)
Relleno basado en espejo f =  1   2   3   2   1   2  3   2   1   2  3   2  1 w = [ ] >> imfilter(f,w,’ symmetric ‘,'full')

11 Operaciones basadas en vecindades (IX)
Tamaño imagen destino f =  1   2   3   2   1   2  3   2   1   2  3   2  1 >> imfilter(f,w,0,’ full') w = [ ] >> imfilter(f,w,0,’ same')

12 Filtros espaciales Responden a la siguiente ecuación: donde:
f(x+s, y+t): Valor de los píxeles del bloque seleccionado w(s, t): Coeficientes que se aplicarán al bloque (máscara) Siendo la matriz del bloque: m(filas) = 2a + 1 n(columnas) = 2b + 1

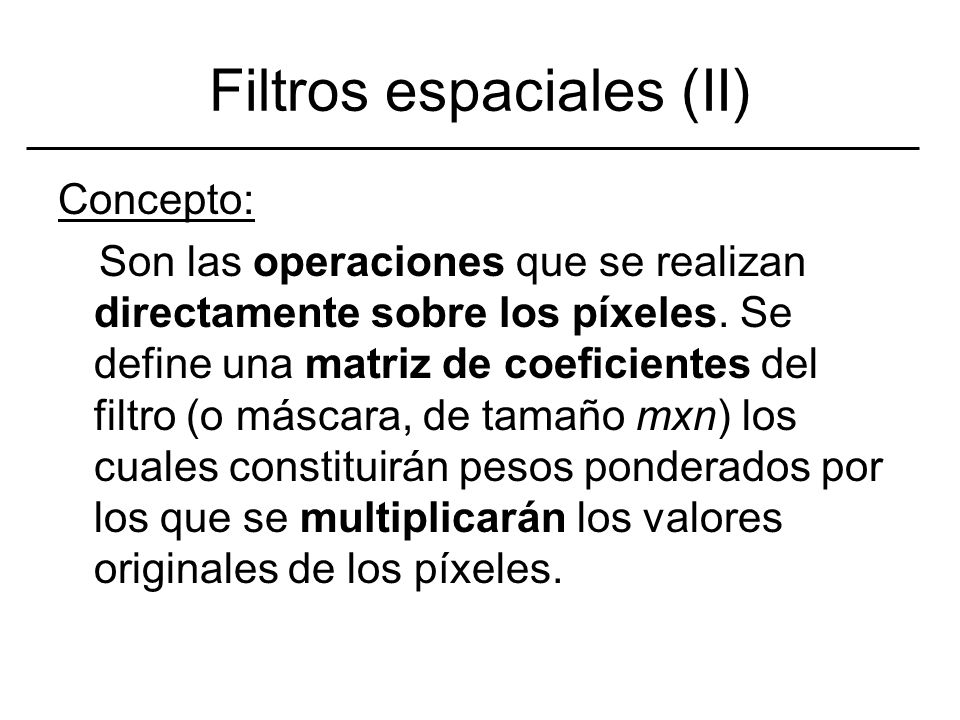

13 Filtros espaciales (II)
Concepto: Son las operaciones que se realizan directamente sobre los píxeles. Se define una matriz de coeficientes del filtro (o máscara, de tamaño mxn) los cuales constituirán pesos ponderados por los que se multiplicarán los valores originales de los píxeles.

14 Filtros espaciales (III)
Valores de los píxeles del bloque f(x-1, y-1) f(x-1, y) f(x-1, y+1) f(x, y-1) f(x, y) f(x, y+1) f(x+1, y-1) f(x+1, y) f(x+1, y+1) Valores de los píxeles de los coeficientes (máscara) w(-1, -1) w(-1, 0) w(-1, 1) w(0, -1) w(0, 0) w(0, 1) w(1, -1) w(1, 0) w(1, 1)

15 Filtros espaciales (IV)
Ejemplo: Valor de los píxeles Máscara (o filtro) g(2,4)=1(8)+8(1)+15(6)+7(3)+14(5)+16(7)+13(4)+20(9)+22(2)=585

16 Filtros espaciales (V)
Pasos para la aplicación del filtro lineal: 1.- Definir la máscara 2.- Definir tipo de relleno 3.- Aplicar la ecuación: 4.- Definir tamaño de la imagen de salida

17 Filtros espaciales (VI)
Ejemplos de filtros Filtro promedio: Filtro promedio ponderado:

18 Filtros espaciales (VII)
Ejemplo (usando Matlab): % Imagen original >> I=imread('tire.tif'); % Se define una matriz de pesos de valores iguales, % a lo que se le denomina filtro promedio >> w=ones(5,5)/25; % Se aplica el filtro >> I2=imfilter(I,w); Original Resultado >> I(1:5,1:5) ans = >> I2(1:5,1:5) ans =

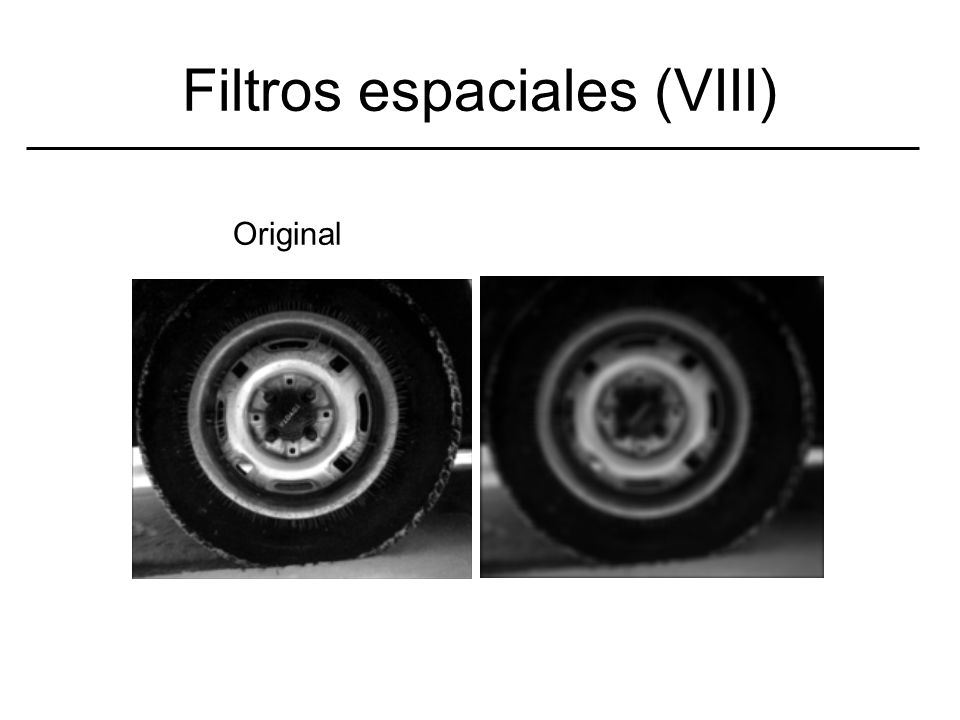

19 Filtros espaciales (VIII)
Original

20 Filtros espaciales (IX)
Original >> imhist(I) >> imhist(I2)

21 Filtros espaciales (X)
Formas de aplicar la máscara Método de correlación: Se aplica la máscara tal y como se define Método de convolución: Se rota la máscara 180 grados alrededor del píxel central, antes de aplicar el filtro Imagen Máscara f = w = >> imfilter(f,w,'corr') >> imfilter(f,w,'conv')

22 Imágenes ruidosas Ruido: Es un deterioro de la imagen que puede producirse debido a: 1.- Píxeles perdidos en un sensor CCD 2.- Cuando se comprime o transmite la imagen 3.- Inadecuada iluminación de la escena 4.- Escáner de documentos 5.- Sensibilidad inadecuada de las cámaras, etc. Ruído

23 Imágenes ruidosas (II)
Escáner de una letra con y sin ruído >>[R,Q] = size(G); >>G_ruidosa = G + randn(R,Q)*0.2 G = G_ruidosa =

24 Imágenes ruidosas (III)
% Ruido gausiano >> s = 15;         % Desviación estándar >> s = s/255;     % Se normaliza a [0,1] >> II = imnoise(road,'gaussian',0,s^2); % media 0, varianza (15^2)

25 Imágenes ruidosas (IV)
III=imnoise(I,'poisson');

26 Imágenes ruidosas (V) IV=imnoise(I,'salt & pepper');

27 Imágenes ruidosas (VI)
V=imnoise(I,'speckle');

28 Supresión de ruido con filtro promedio
>> w=ones(3,3)/9; >> I2=imfilter(I,w); IV=imnoise(I,'salt & pepper');

29 Filtro Laplaciano Este tipo de filtro se basa en un operador derivativo, por lo que acentúa las zonas que tienen gran discontinuidad en la imagen

30 Filtro Laplaciano (II)
Si se cumple: Entonces: Si la función depende de dos variables

31 Filtro Laplaciano (III)
Función dependiente de dos variables La derivada de segundo orden con respecto a al variable x: De forma similar, con respecto a y: Finalmente:

32 Filtro Laplaciano (IV)
El Laplaciano queda definido por: La anterior expresión es equivalente a aplicar una máscara definida por: w =

33 Filtro Laplaciano (V) Alternativa: % Imagen original
>> I=imread('moon.tif' ); % Se define una matriz de pesos >> w=[0, 1, 0; 1, -4, 1; 0, 1, 0]; % Se aplica el filtro >> I2=imfilter(I,w); Alternativa: >> I=imread('moon.tif'); >> w=fspecial('laplacian',0); >> I2=imfilter(I,w,'replicate');

34 Filtro Laplaciano (VI)
Imágenes:

35 Filtro Laplaciano (VII)
Si se desea considerar las variaciones con respecto a la diagonal w = w = -4 +1 También se utiliza el negado de las anteriores máscaras w = w =

36 Se emplea en pocas ocasiones en la práctica
Filtros Laplacianos alternativos Se emplea en pocas ocasiones en la práctica Excesivamente sensible a la presencia de ruido Da lugar a bordes dobles y no permite determinar direcciones Se utiliza para realzar una imagen Sumar o restar el Laplaciano de la imagen dependiendo del signo del coeficiente central de la máscara utilizada Coeficiente central de la máscara negativo Coeficiente central de la máscara positivo

37 Filtros Laplacianos alternativos (II)
Resultado de sustraer el Laplaciano (una única máscara) Incluye diagonal

38 Filtro Gaussiano La máscara o filtro que responde a: ó
Siendo la matriz del bloque: m(filas) = 2a + 1 n(columnas) = 2b + 1 ó

39 Filtro Gaussiano (II) Influencia del parámetro 

40 Filtro Gaussiano (III)
Máscara a partir de función no lineal Filtro que se aplica es lineal %Define máscara >> fspecial('gaussian',3,0.5) ans = % Máscara y filtro >> w=fspecial(‘gaussian',3,0.5); >> I2=imfilter(I,w,'replicate'); 0.0478 0.1163 0.2829

41 Laplaciana de la gausiana

42 Laplaciana de la gausiana (II)
>> w=fspecial('log',5,0.4) ans =                      1.2336                  >>surf(w) >>surf(-w)

43 Laplaciana de la gausiana (III)
Mejorando detalles del tipo de filtros >> w=fspecial('log',5,0.4) >> [x, y]=meshgrid(-2:1:2) >> [xi, yi]=meshgrid(-2:.05:2); >> zi = interp2(x,y,z,xi,yi); >> surf(xi,yi,zi)

44 Máscaras con fspecial Disco Promedio >> w = fspecial('disk',4)
>> w = fspecial('average',5) w = >> 1/25 ans = 0.0400

45 Ejemplo: Promedio >> w=fspecial('average');

46 Máscaras con fspecial (II)
Gausiana >>z = fspecial('gaussian',5,0.7) Laplaciana de la gausiana >> z = fspecial('log',5,0.7)

47 Ejemplo: Filtro Gaussiano
>> w=fspecial('gaussian');

48 Máscaras con fspecial (III)
Laplaciana >>z = z = fspecial('laplacian',0.3) Mejora de contraste >> z = fspecial('unsharp',0.3) >> fspecial('laplacian',0) >> fspecial('unsharp',0)

49 Filtro para acentuar contraste
>> w=fspecial('unsharp');

50 Acentuar transiciones horizontales y verticales
Máscaras con fspecial (IV) Acentuar transiciones horizontales y verticales Prewit: Acentuar transiciones horizontales Máscara: w = [ ] Sobel: Acentuar transiciones horizontales Máscara: w = [ ] Acentuar transiciones verticales: Transpuesta de la matriz

51 Ejemplo: Filtro Prewit
>> w=fspecial('prewitt');

52 Ejemplo: Filtro Sobel >> w=fspecial('sobel');
>> hp=transp(w); % Acentúa vertical

53 Aplicación Supresión de ruído
Filtros no lineales Filtro lineal Valor de los píxeles Filtro no lineal Bloque de píxeles >>B = nlfilter(A, [m n], función_nl) Aplicación Supresión de ruído

54 Ejemplo de aplicación de filtro no lineal
Sea: -Sxy La región de la imagen -(x,y) Centro de la región - f’(x,y) La salida del filtro (escalar) Filtro de Media aritmética A = B = A = imread(‘imagen.jpg'); fun mean(x(:)); B = nlfilter(A,[3 3],fun);

55 Filtros no lineales (II)
Ejemplo de Filtro de Media aritmética

56 Filtros no lineales (III)
Filtro de Media geométrica Filtro de Media armónica Función spfilt: Gonzáles, R.; Woods, R.; Eddins, S.: Digital Image Processing Using Matlab. 2004

57 Filtros no lineales (IV)
Ejemplo de Filtro de Media geométrica (I2=spfilt(I, 'gmean', 3, 3);)

58 Filtros no lineales (V)
Ejemplo de Filtro de Media armónica >> I2=uint8(3*3./imfilter(1./I, ones(3, 3), 'symmetric'))

59 Filtros no lineales (VI)
Filtro de Media Contra-armónica Filtro de Punto medio

60 (I2=spfilt(I, 'chmean‘,3, 3);)
Filtros no lineales (VII) Ejemplo de Filtro de Media Contra-armónica (I2=spfilt(I, 'chmean‘,3, 3);)

61 Filtros no lineales (VIII)
Ejemplo de Filtro de Punto medio >> d1=ordfilt2(I, 1, ones(3, 3), 'symmetric'); % Mínimo >> d2=ordfilt2(I, 3*3, ones(3, 3), 'symmetric'); % Máximo >> I1=uint8(1/2*(d2+d1));

62 ¿Cuál filtro utilizar? Verificar como se difuminan los bordes después de aplicar el filtro >>I=imread('contornos.tif'); % Se determinan los bordes verticales >> II=edge(I, 'sobel', 'vertical'); imshow(II)

63 ¿Cuál filtro utilizar? (II)
% Se aplica ruido a la imagen >> III=imnoise(I,'salt & pepper',0.005); % Se aplica el filtro mediana y se detectan bordes verticales >> IV=medfilt2(III); >> V=edge(IV, 'sobel', 'vertical'); imshow(V)

64 ¿Cuál filtro utilizar? (III)
% Se aplica el filtro promedio y se detectan bordes verticales >>w=fspecial('average'); >>VI=uint8(imfilter(III, w, 'symmetric')); >> VII=edge(VI, 'sobel', 'vertical'); imshow(VII) % Se aplica el filtro media armónica y se detectan bordes verticales >> VIII=uint8(3*3./imfilter(1./III, ones(3, 3), 'symmetric')); >>IX=edge(VIII, 'sobel', 'vertical'); imshow(IX)

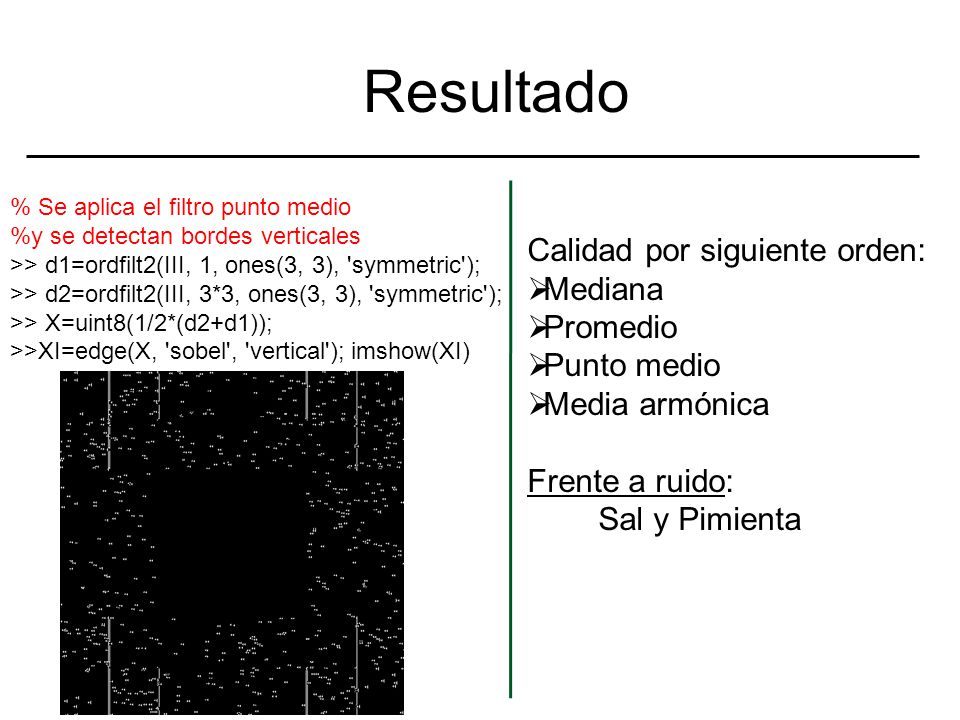

65 Resultado Calidad por siguiente orden: Mediana Promedio Punto medio
% Se aplica el filtro punto medio %y se detectan bordes verticales >> d1=ordfilt2(III, 1, ones(3, 3), 'symmetric'); >> d2=ordfilt2(III, 3*3, ones(3, 3), 'symmetric'); >> X=uint8(1/2*(d2+d1)); >>XI=edge(X, 'sobel', 'vertical'); imshow(XI) Calidad por siguiente orden: Mediana Promedio Punto medio Media armónica Frente a ruido: Sal y Pimienta

66 Filtros usando Simulink
Filtro promedio Fijar parámetros de simulación

67 Filtros usando Simulink (II)

68 Filtros usando Simulink (III)
Se define “fspecial’

69 Filtros usando Simulink (IV)

70 Filtros usando Simulink (V)
Video de una cámara conectada ó archivo.avi: Ver vipedge, sustituir por 2-D FIR Filter
