El objetivo del diseño es encontrar el contenido (%) óptimo de asfalto. Que los agregados peguen bien (adherencia) y no mucho asfalto para evitar exudación.

Presentación del tema: "El objetivo del diseño es encontrar el contenido (%) óptimo de asfalto. Que los agregados peguen bien (adherencia) y no mucho asfalto para evitar exudación."— Transcripción de la presentación:

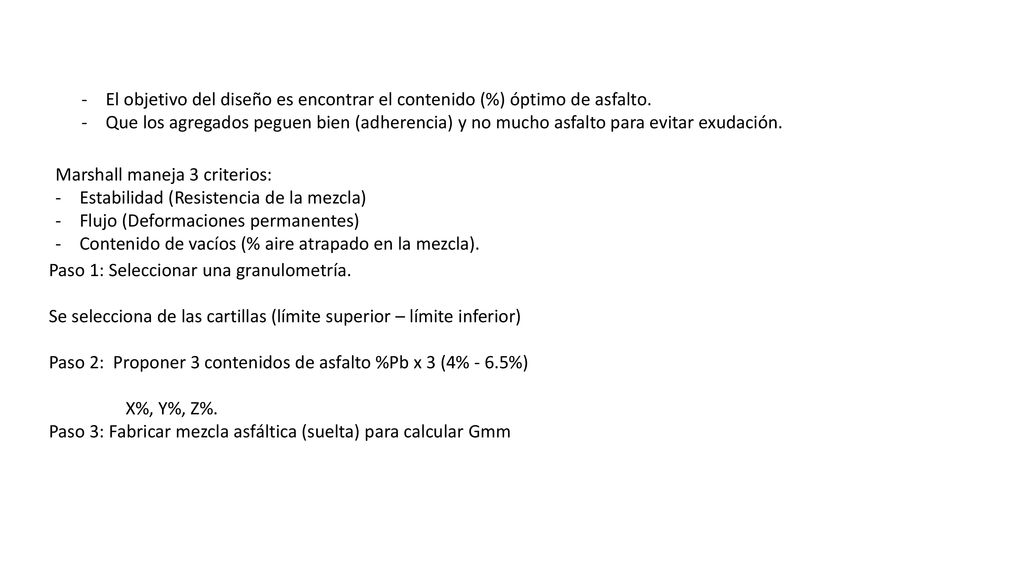

1 El objetivo del diseño es encontrar el contenido (%) óptimo de asfalto.

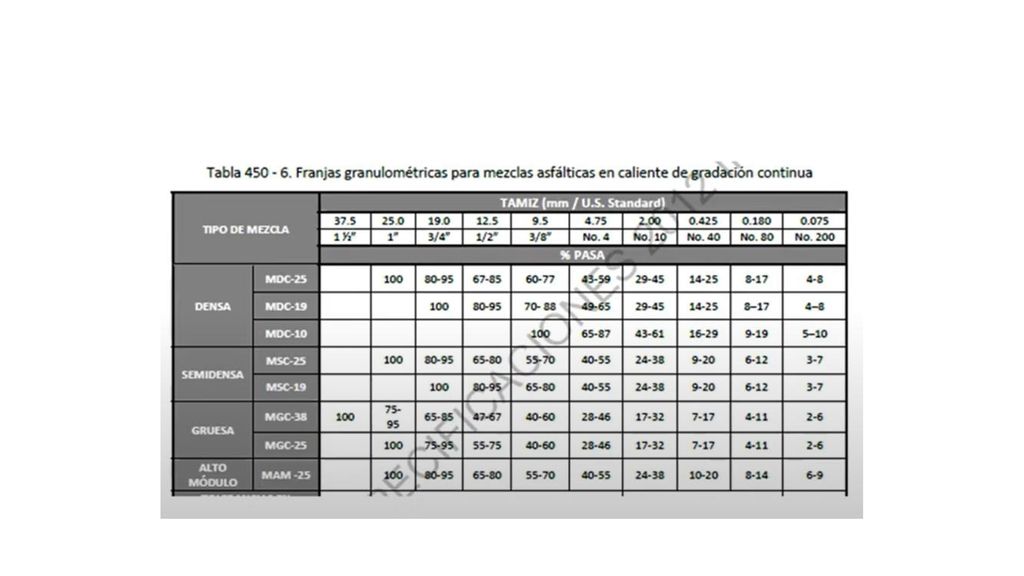

Que los agregados peguen bien (adherencia) y no mucho asfalto para evitar exudación. Marshall maneja 3 criterios: Estabilidad (Resistencia de la mezcla) Flujo (Deformaciones permanentes) Contenido de vacíos (% aire atrapado en la mezcla). Paso 1: Seleccionar una granulometría. Se selecciona de las cartillas (límite superior – límite inferior) Paso 2: Proponer 3 contenidos de asfalto %Pb x 3 (4% - 6.5%) X%, Y%, Z%. Paso 3: Fabricar mezcla asfáltica (suelta) para calcular Gmm

2

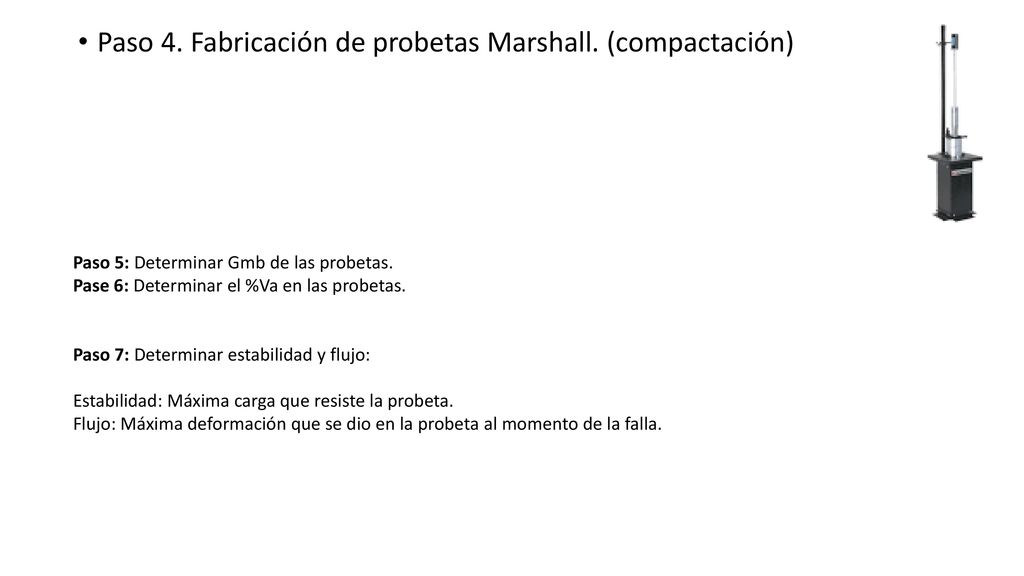

3 Paso 4. Fabricación de probetas Marshall. (compactación)

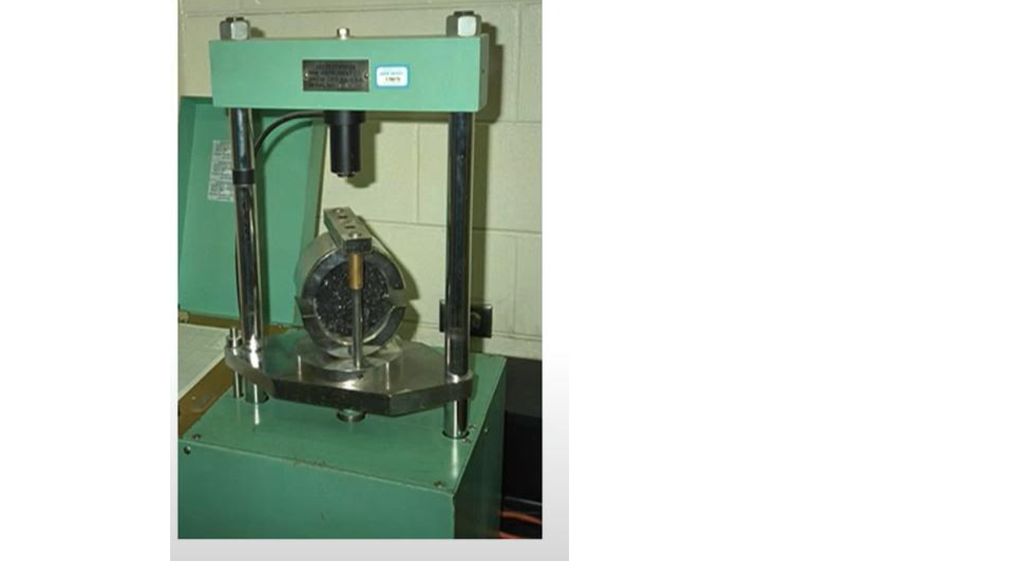

Paso 5: Determinar Gmb de las probetas. Pase 6: Determinar el %Va en las probetas. Paso 7: Determinar estabilidad y flujo: Estabilidad: Máxima carga que resiste la probeta. Flujo: Máxima deformación que se dio en la probeta al momento de la falla.

4 Criterios para seleccionar el contenido óptimo de asfalto

5

6

7

8

9

10

11

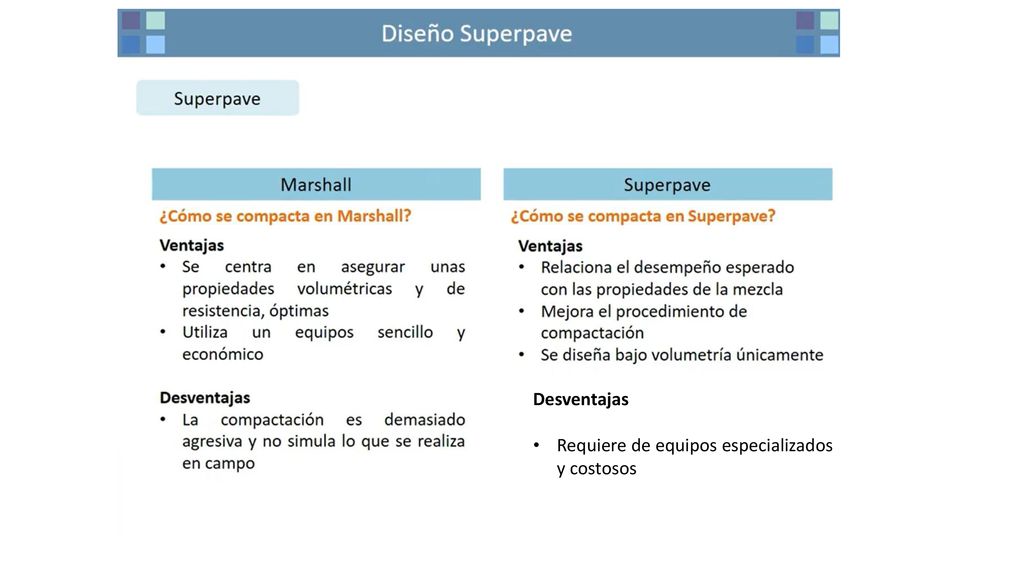

12 Desventajas Requiere de equipos especializados y costosos

13

14

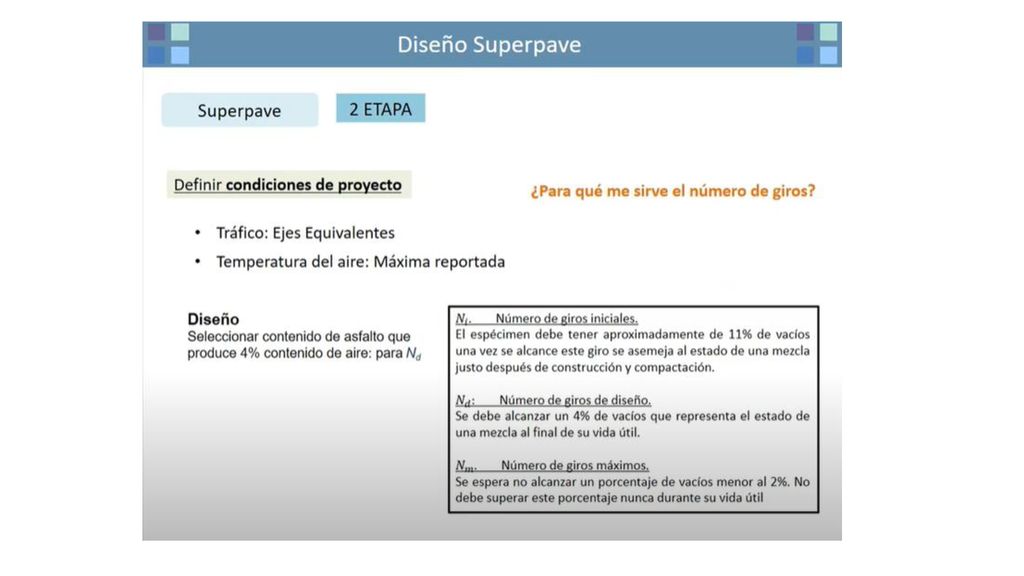

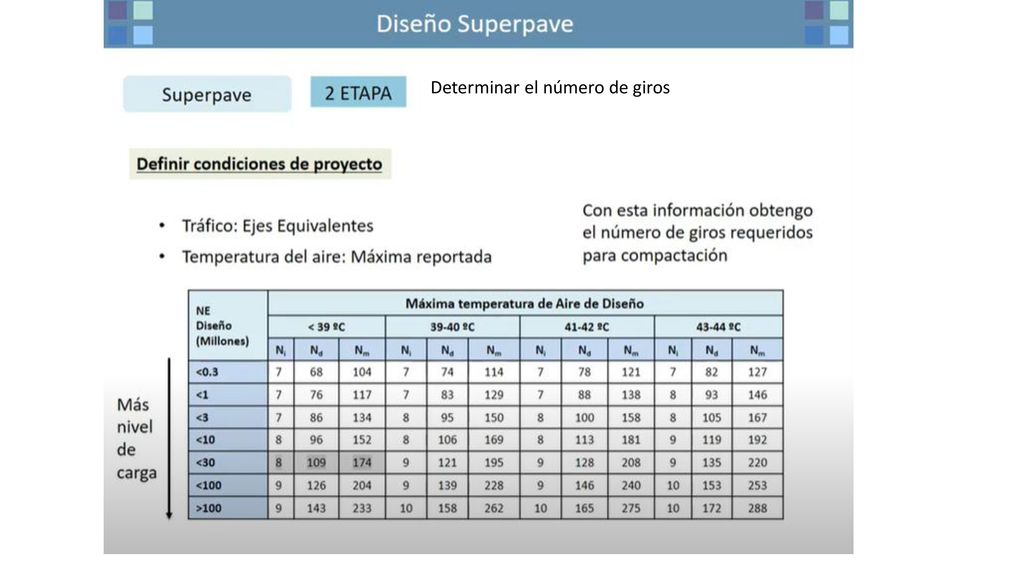

15 Determinar el número de giros

16

17

18

19

20

21

22

23

24

25

26

27

28

29

30
