ENSAYO DE TENSION (TRACCION)

Presentación del tema: "ENSAYO DE TENSION (TRACCION)"— Transcripción de la presentación:

1 ENSAYO DE TENSION (TRACCION)
PRUEBA, DIAGRAMAS Y EJEMPLO MGDER ARACELI ANAYA MOCTEZUMA RESISTENCIA DE MATERIALES

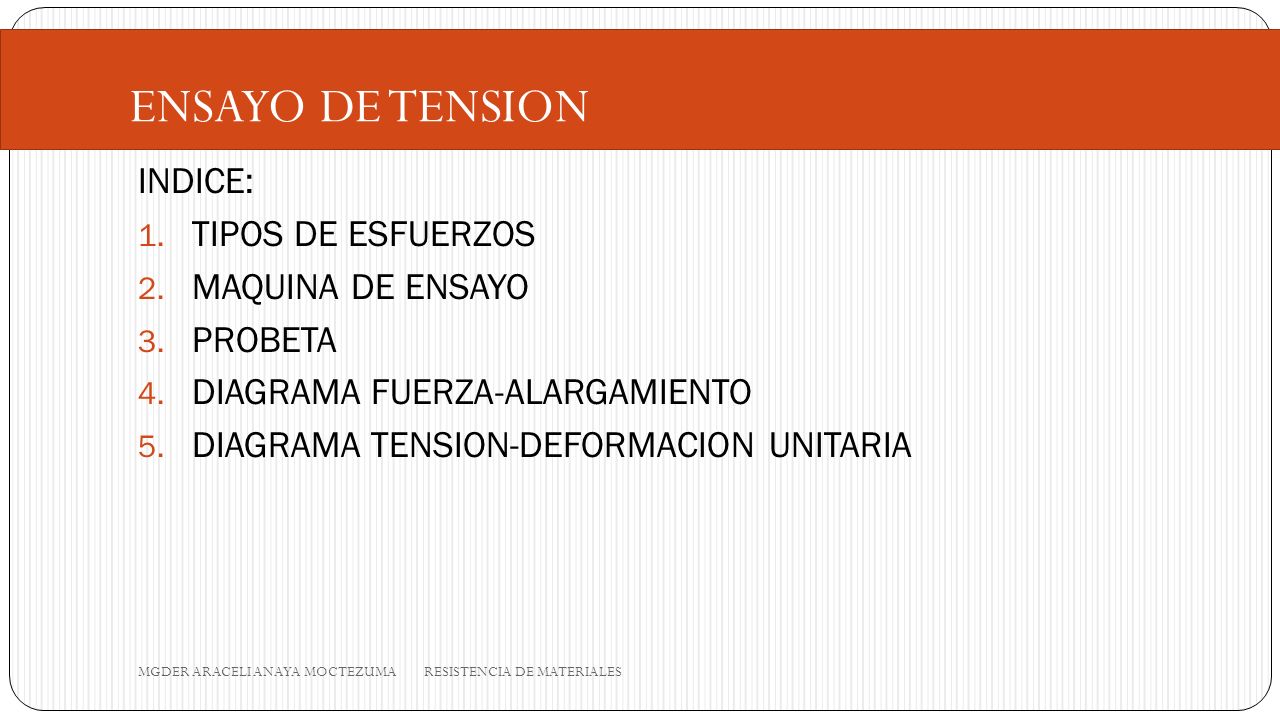

2 ENSAYO DE TENSION INDICE: TIPOS DE ESFUERZOS MAQUINA DE ENSAYO PROBETA
DIAGRAMA FUERZA-ALARGAMIENTO DIAGRAMA TENSION-DEFORMACION UNITARIA MGDER ARACELI ANAYA MOCTEZUMA RESISTENCIA DE MATERIALES

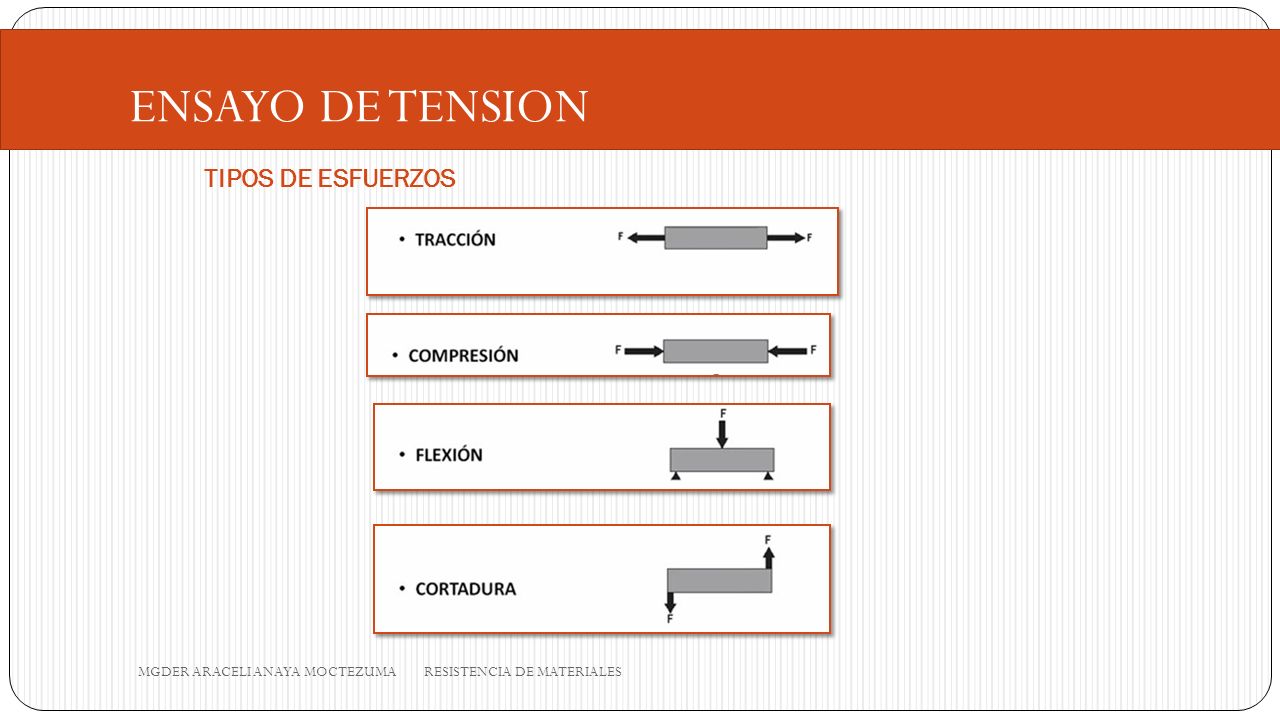

3 ENSAYO DE TENSION TIPOS DE ESFUERZOS
MGDER ARACELI ANAYA MOCTEZUMA RESISTENCIA DE MATERIALES

4 ENSAYO DE TENSION Alcanzar la fuerza necesaria para romper la probeta
MAQUINA DE ENSAYO Requisitos: Componentes: Alcanzar la fuerza necesaria para romper la probeta Controlar la velocidad de deformación de la probeta Registrar la fuerza aplicada Registrar la deformación de la probeta Tenazas Célula de carga Sistema de adquisición de datos Probeta MGDER ARACELI ANAYA MOCTEZUMA RESISTENCIA DE MATERIALES

5 ENSAYO DE TENSION PROBETA Dimensiones y forma según norma
Garantizar la rotura dentro de las marcas MGDER ARACELI ANAYA MOCTEZUMA RESISTENCIA DE MATERIALES

6 ENSAYO DE TENSION PROBETA Dimensiones y forma según norma
Garantizar la rotura dentro de las marcas MGDER ARACELI ANAYA MOCTEZUMA RESISTENCIA DE MATERIALES

7 http://youtu.be/4p7bvJGN4Po ENSAYO DE TENSION Proceso Operativo
Colocar la probeta entre las tenazas Aplicar velocidad de estiraje seleccionada Registrar fuerza y alargamiento de la probeta MGDER ARACELI ANAYA MOCTEZUMA RESISTENCIA DE MATERIALES

8 ENSAYO DE TENSION DIAGRAMA FUERZA-ALARGAMIENTO 5 4 6 3 7 2 1
MGDER ARACELI ANAYA MOCTEZUMA RESISTENCIA DE MATERIALES

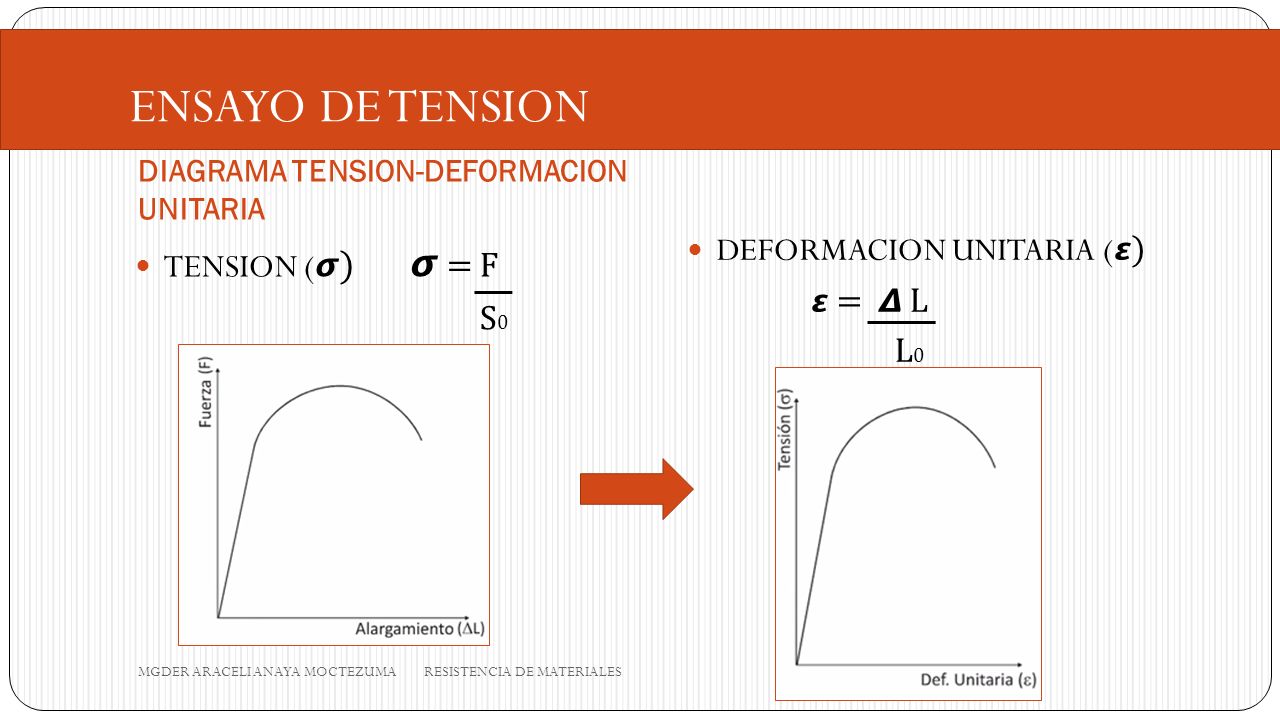

9 ENSAYO DE TENSION DEFORMACION UNITARIA (𝞮) TENSION (𝞼) 𝞼 = F 𝞮 = 𝞓 L
DIAGRAMA TENSION-DEFORMACION UNITARIA DEFORMACION UNITARIA (𝞮) 𝞮 = 𝞓 L L0 TENSION (𝞼) 𝞼 = F S0 MGDER ARACELI ANAYA MOCTEZUMA RESISTENCIA DE MATERIALES

10 ENSAYO DE TENSION ZONA ELÁSTICA ZONA PLÁSTICA
DIAGRAMA TENSION-DEFORMACION UNITARIA ZONA ELÁSTICA ZONA PLÁSTICA 1 2 Def. Unitaria (𝞮) Tensión(𝞼) MGDER ARACELI ANAYA MOCTEZUMA RESISTENCIA DE MATERIALES

11 ENSAYO DE TENSION ZONA ELÁSTICA RANGO DE TENSIONES PARA EL QUE SE CUMPLE UNA CORRELACION CUASILINEAL ENTRE 𝞼 Y 𝞮 LA CONSTANTE DE PROPORCIONALIDAD ES EL MÓDULO DE ELASTICIDAD O MÓDULO DE YOUNG EN LA ZONA ELÁSTICA, EL MATERIAL SE COMPORTA COMO UN RESORTE, ES DECIR, RECUPERA SU FORMA INICIAL CUANDO SE ELIMINA LA CARGA APLICADA. MGDER ARACELI ANAYA MOCTEZUMA RESISTENCIA DE MATERIALES

12 ENSAYO DE TENSION ZONA ELÁSTICA DIAGRAMA TENSION-DEFORMACION UNITARIA
1 2 𝞮 𝞼 LIMITE ELASTICO (RE) VALOR MÁXIMO DE TENSIÓN QUE PUEDE SOPORTAR UN MATERIAL, MANTENIENDO SU COMPORTAMIENTO ELÁSTICO MODULO DE ELASTICIDAD O DE YOUNG (E) RELACIÓN EXISTENTE ENTRE LA TENSIÓN APLICADA Y EL ALARGAMIENTO PRODUCIDO, EN LA ZONA DE COMPORTAMIENTO ELÁSTICO DEL MATERIAL LEY DE HOOKE: 𝞼 = E *𝞮 RE 𝞪 E = tg 𝞪 MGDER ARACELI ANAYA MOCTEZUMA RESISTENCIA DE MATERIALES

13 ENSAYO DE TENSION ZONA PLÁSTICA CORRESPONDE A LA ZONA DELIMITADA POR TENSIONES SUPERIORES AL LÍMITE ELÁSTICO (RE) NO EXISTE PROPORCIONALIDAD ENTRE TENSIONES APLICADAS Y ALARGAMIENTO PRODUCIDOS LOS ALARGAMIENTOS QUE SE PRODUCEN EN LA ZONA PLÁSTICA SON PERMANENTES, ES DECIR, EL MATERIAL YA NO SE COMPORTA COMO UN RESORTE. CUANDO SE ELIMINA LA CARGA APLICADA, EL MATERIAL MANTIENE UNA DEFORMACIÓN PERMANENTE. MGDER ARACELI ANAYA MOCTEZUMA RESISTENCIA DE MATERIALES

14 ENSAYO DE TENSION ZONA PLÁSTICA DIAGRAMA TENSION-DEFORMACION UNITARIA
1 2 𝞮 𝞼 ZONA PLÁSTICA TENSION DE ROTURA(RM) TENSION MÁXIMA QUE SOPORTA EL MATERIAL ALARGAMIENTO A LA ROTURA(A) DEFORMACIÓN RELATIVA DEL MATERIAL HASTA LA ROTURA RM ESTRICCIÓ (Z) MEDIDA DE LA REDUCCIÓN DE SECCIÓN DEL MATERIAL A MGDER ARACELI ANAYA MOCTEZUMA RESISTENCIA DE MATERIALES

15 ENSAYO DE TENSION ZONA PLÁSTICA DIAGRAMA TENSION-DEFORMACION UNITARIA
1 2 𝞮 𝞼 ZONA PLÁSTICA ÁREA BAJO LA CURVA DE TRACCIÓN ENERGÍA ABSORBIDA DURANTE EL ENSAYO DE TRACCIÓN. INDICATIVO DE LA TENACIDAD DEL MATERIAL. MGDER ARACELI ANAYA MOCTEZUMA RESISTENCIA DE MATERIALES

16 ENSAYO DE TENSION DIAGRAMA TENSION REAL - DEFORMACION REAL REAL
MGDER ARACELI ANAYA MOCTEZUMA RESISTENCIA DE MATERIALES

17 ENSAYO DE TENSION http://youtu.be/Klx9KO1gOdI
MGDER ARACELI ANAYA MOCTEZUMA RESISTENCIA DE MATERIALES
