1 Diagrama hombre-máquina

2 Diagrama hombre-máquina
DEFINICIÓN: Representación gráfica de la secuencia de elementos que componen las operaciones en que intervienen hombres y máquinas, y que permite conocer el tiempo empleado por cada uno, es decir, conocer el tiempo usado por los hombres y el utilizado por las máquinas.

3 OBJETIVOS: Determinar la eficiencia de los hombres y de las máquinas.
Estudiar, analizar y mejorar una sola estación de trabajo a la vez. Conocer el tiempo para llevar a cabo el balance de actividades del hombre y su máquina.

4 PASOS PARA REALIZARLO:
Seleccionar la operación que será diagramada. Determinar los límites del ciclo que se quiere diagramar. Dividir la operación en elementos. Medir el tiempo de duración de cada elemento. Construir el diagrama.

5

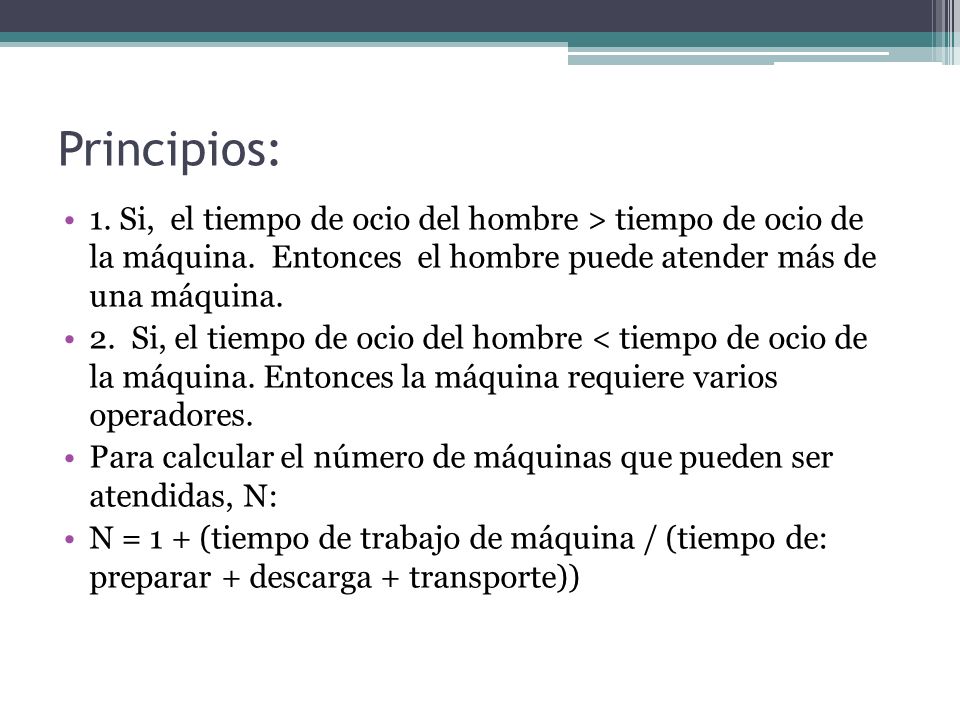

6 Principios: 1. Si, el tiempo de ocio del hombre > tiempo de ocio de la máquina. Entonces el hombre puede atender más de una máquina. 2. Si, el tiempo de ocio del hombre < tiempo de ocio de la máquina. Entonces la máquina requiere varios operadores. Para calcular el número de máquinas que pueden ser atendidas, N: N = 1 + (tiempo de trabajo de máquina / (tiempo de: preparar + descarga + transporte))

7 Ejemplo: Dentro de un proceso de fabricación hay una máquina que es atendida por un operario. Se han tomado los siguientes tiempos sobre la operación de maquinado. Preparación del trabajo: 0.5 min. Duración del trabajo (maquina): 3.0 min. Descarga del producto: 0.5 min. Salario del operador: $ / h Costo variable de máquina: $ / h Costo de material: $ / unidad Costo de preparación: $ / preparación (por ciclo) Productos por ciclo 40 productos

8
