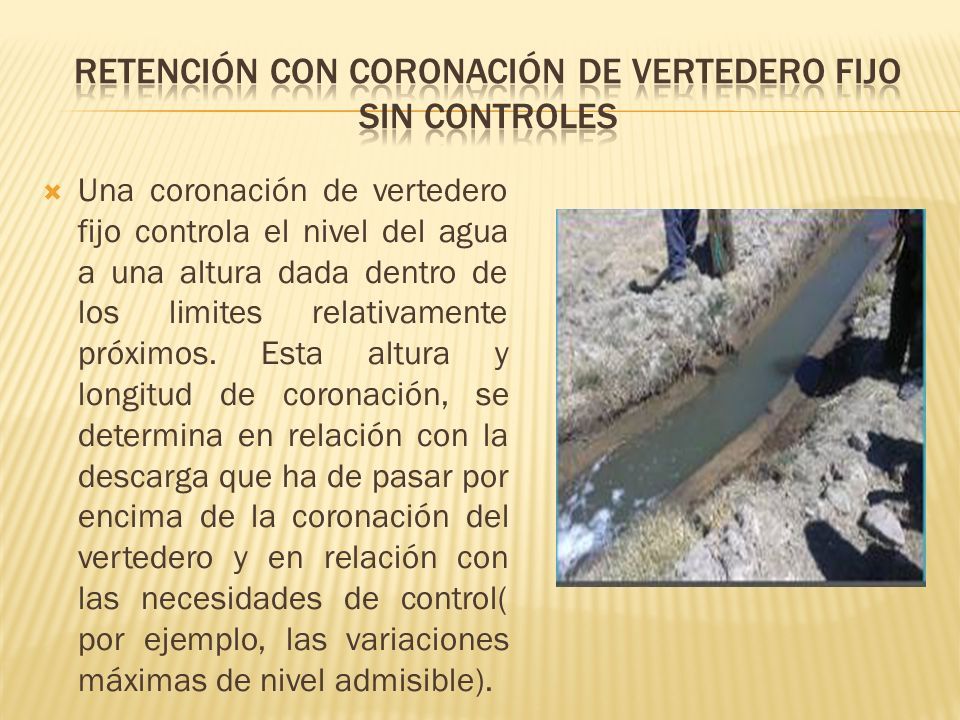

2  Una coronación de vertedero fijo controla el nivel del agua a una altura dada dentro de los limites relativamente próximos. Esta altura y longitud de coronación, se determina en relación con la descarga que ha de pasar por encima de la coronación del vertedero y en relación con las necesidades de control( por ejemplo, las variaciones máximas de nivel admisible).

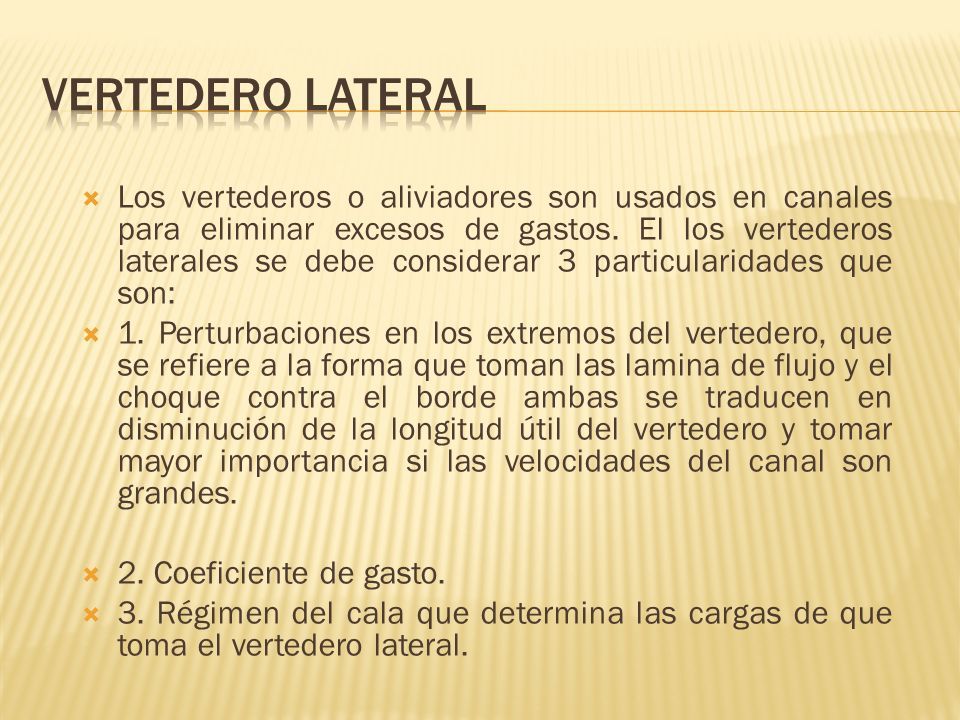

3  Los vertederos o aliviadores son usados en canales para eliminar excesos de gastos. El los vertederos laterales se debe considerar 3 particularidades que son:  1. Perturbaciones en los extremos del vertedero, que se refiere a la forma que toman las lamina de flujo y el choque contra el borde ambas se traducen en disminución de la longitud útil del vertedero y tomar mayor importancia si las velocidades del canal son grandes.  2. Coeficiente de gasto.  3. Régimen del cala que determina las cargas de que toma el vertedero lateral.

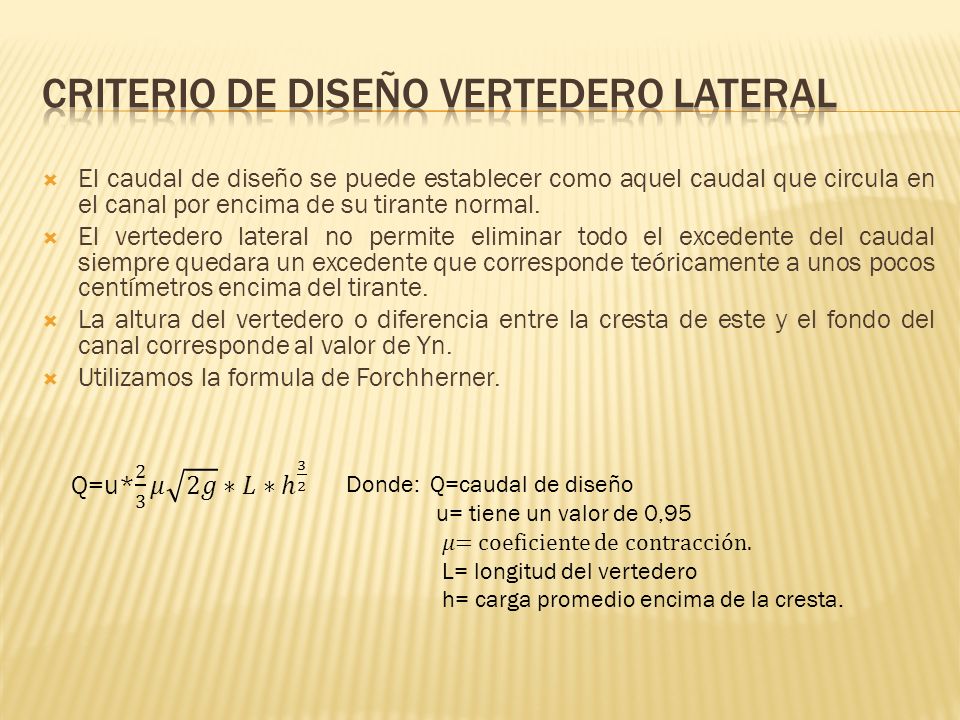

4  El caudal de diseño se puede establecer como aquel caudal que circula en el canal por encima de su tirante normal.  El vertedero lateral no permite eliminar todo el excedente del caudal siempre quedara un excedente que corresponde teóricamente a unos pocos centímetros encima del tirante.  La altura del vertedero o diferencia entre la cresta de este y el fondo del canal corresponde al valor de Yn.  Utilizamos la formula de Forchherner. Donde: Q=caudal de diseño u= tiene un valor de 0,95 = coeficiente de contracción. L= longitud del vertedero h= carga promedio encima de la cresta.

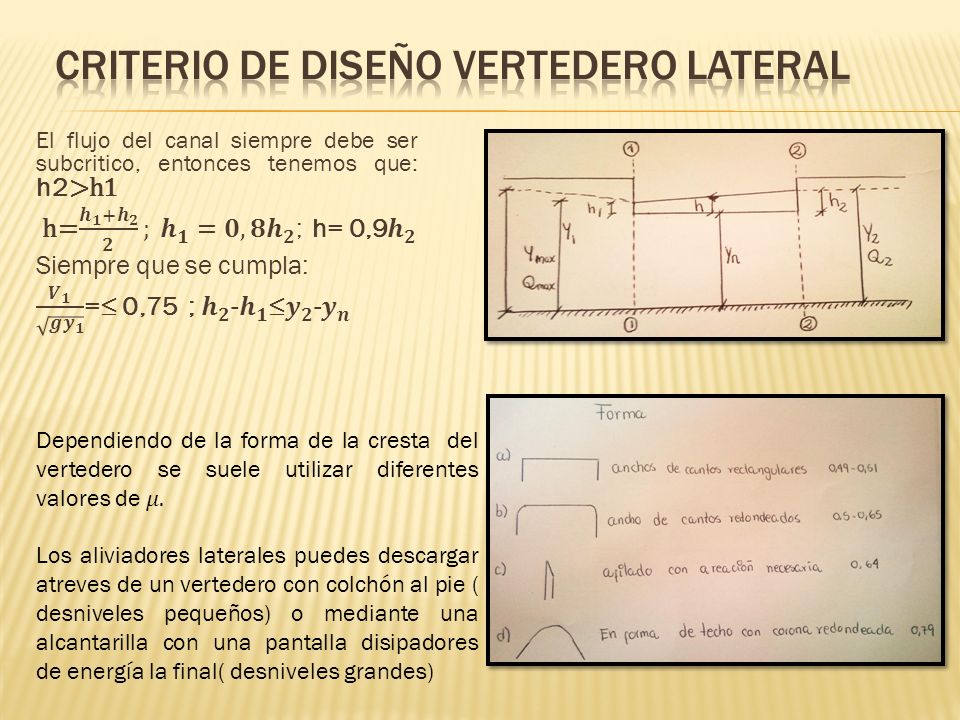

5 Dependiendo de la forma de la cresta del vertedero se suele utilizar diferentes valores de. Los aliviadores laterales puedes descargar atreves de un vertedero con colchón al pie ( desniveles pequeños) o mediante una alcantarilla con una pantalla disipadores de energía la final( desniveles grandes)

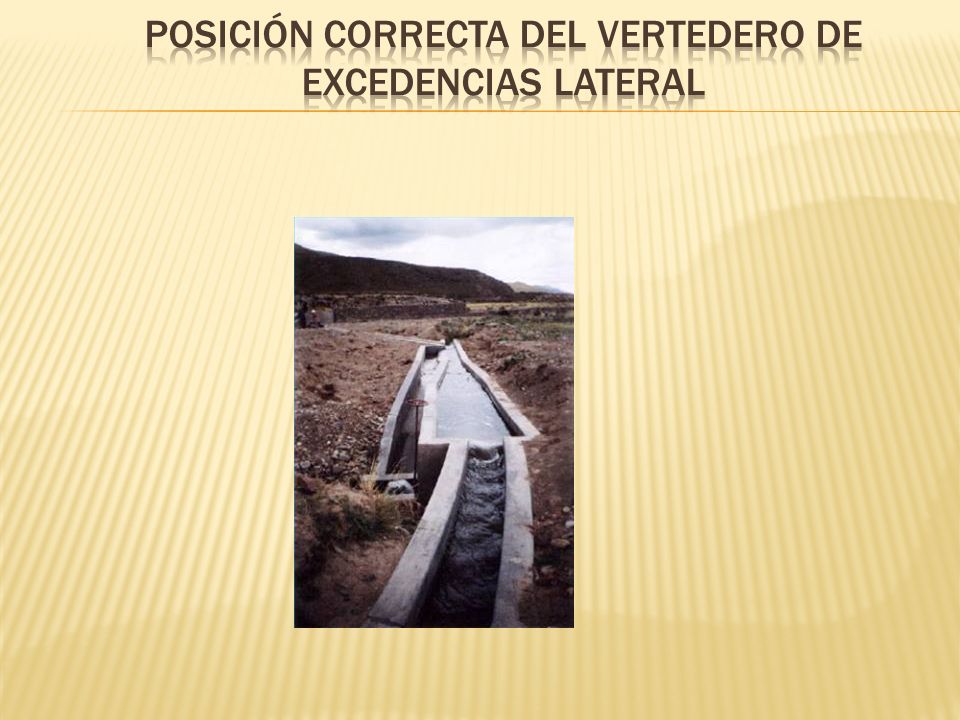

6

7 La reducción de carga es sin embargo, menor de la corresponde al simple aumento de longitud, el escurrimiento no es regular existe un choque contra la pared en el angulo obtuso, porque el derrame no se hace ni según de la dirección de la velocidad inicial, ni normal a la barrera sino según una dirección intermedia.

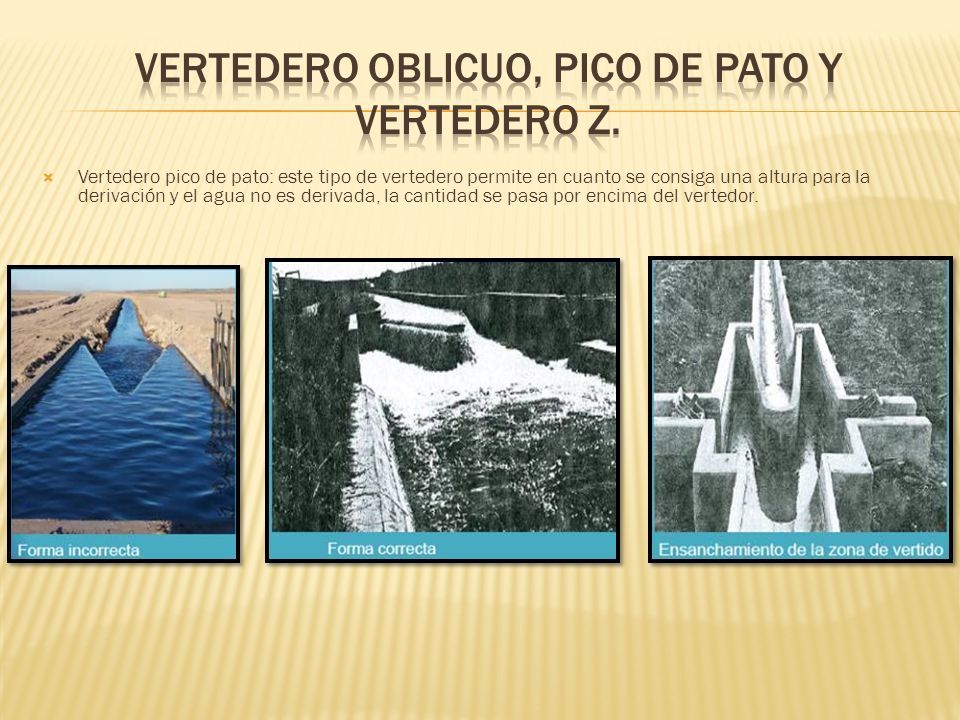

8  Vertedero pico de pato: este tipo de vertedero permite en cuanto se consiga una altura para la derivación y el agua no es derivada, la cantidad se pasa por encima del vertedor.

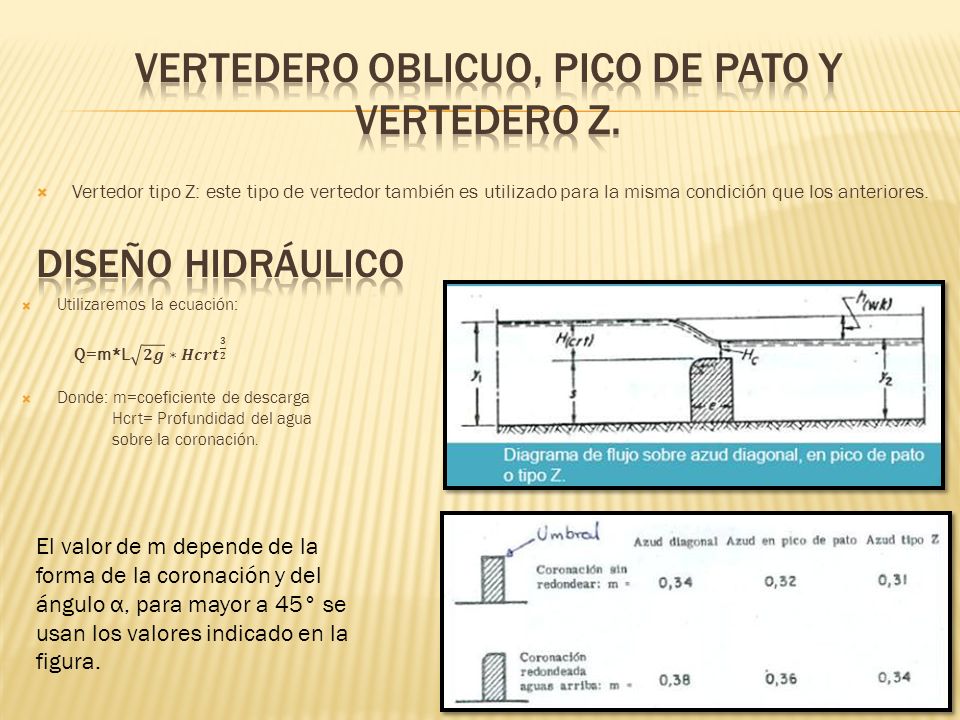

9  Vertedor tipo Z: este tipo de vertedor también es utilizado para la misma condición que los anteriores. El valor de m depende de la forma de la coronación y del ángulo α, para mayor a 45° se usan los valores indicado en la figura.

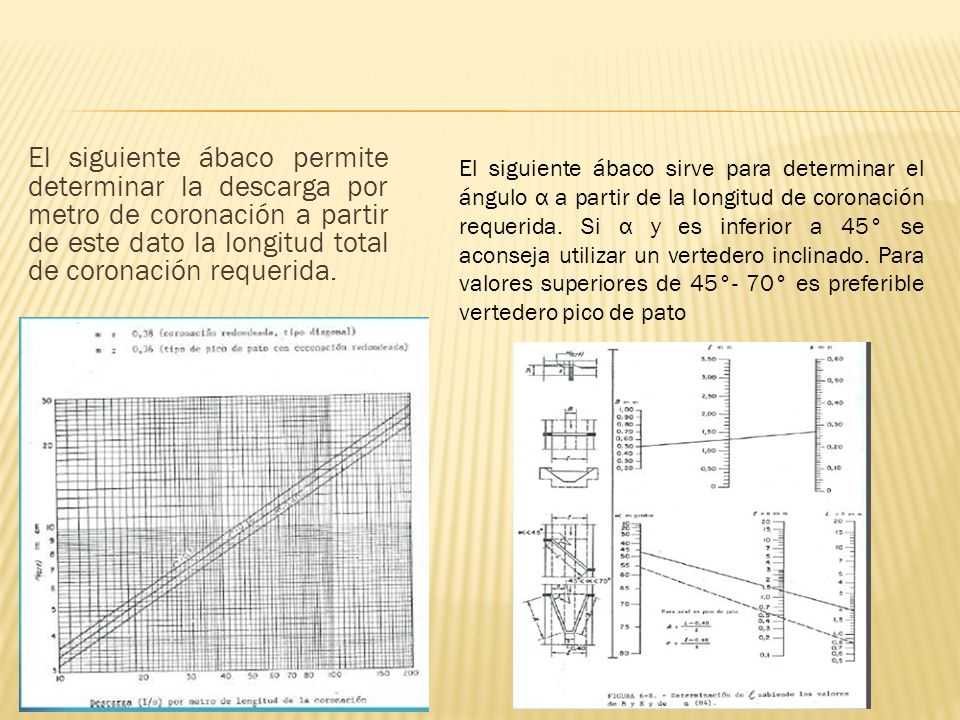

10 El siguiente ábaco permite determinar la descarga por metro de coronación a partir de este dato la longitud total de coronación requerida. El siguiente ábaco sirve para determinar el ángulo α a partir de la longitud de coronación requerida. Si α y es inferior a 45° se aconseja utilizar un vertedero inclinado. Para valores superiores de 45°- 70° es preferible vertedero pico de pato
