UNIVERSIDAD SAN PEDRO FACULTA DE INGENIERIA ESCUELA DE ARQUITECTURA Y URBANISMO PALACIO DE LA EXPOSICION - LIMA LADRILLO Y ALBAÑILERIA CURSO: ALUMNO: DOCENTE DE ARQUITECTURA Y URBANISMO CONSTRUCCIONES 2 ARQ. EDWIN ALEJANDRO CARRERA SORIA EST. DE ARQ. VILCHEZ CHARRES JESUS

2 EL LADRILLO

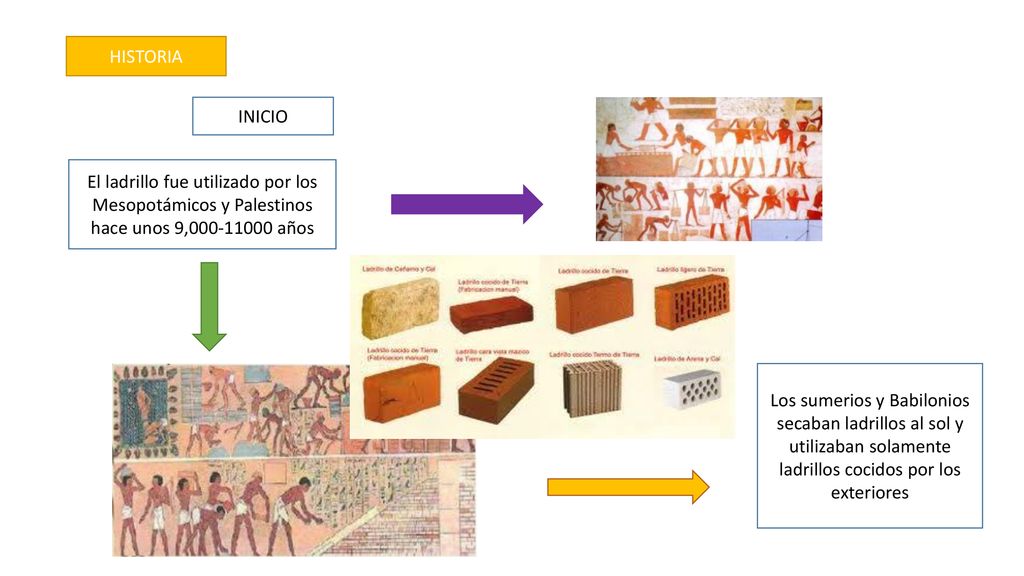

3 HISTORIA INICIO El ladrillo fue utilizado por los Mesopotámicos y Palestinos hace unos 9, años Los sumerios y Babilonios secaban ladrillos al sol y utilizaban solamente ladrillos cocidos por los exteriores

4 FABRICACION DEL ADOBE PREPARACIÓN DEL BARRO MATERIALES Barro dormido Agua Paja (debe de estar bien seca para lograr una buena mezcla con la arcilla ) Arena Molde de madera Pala Regla del madera Baldes Contenedor de de agua MEZCLADO MOLDEO SECADO Y ALMACENAMIENTO

5 COMPOSICION ESTA COMPUESTO POR: CAOLIN: El caolín es uno de los minerales principales de la arcilla natural que se emplea para el cuerpo del ladrillo. LA PIZARRA: La pizarra es el otro material principal que se encuentra en el cuerpo del ladrillo . Se forma cuando el lodo o la arcilla se consolidan. MINERALES: Se forma cuando el lodo o la arcilla se consolidan. Esta roca se usa en la industria del cemento . La industria del carbón y la del ladrillo. OTROS ADITIVOS: Hay muchos otros aditivos para los ladrillos, dependiendo del tipo de ladrillo que se vaya a producir. Los floculantes que mejora la fuerza del ladrillo.

6 EL LADRILLO Piezas rectangulares, hechas de barro, arcilla o material cerámico. El ladrillo tiene dos condiciones en el proceso de fabricación. Moldeado al aire Cocido Dureza y densidad depende de: Calidad de la arcilla utilizada Proceso de fabricación Temperatura

7 MODO DE FABRICACION INDUSTRIAL ARTESANAL Ladrillo fabricado con procedimientos predominantemente manuales Es el ladrillo fabricado con maquinaria El moldeado se realiza a maquinaria que amasa , y prensa la pasta de arcilla El amasado o moldeado es hecho a mano El ladrillo producido artesanalmente se caracteriza por variaciones de unidad a unidad El ladrillo producido industrialmente se caracteriza por su uniformidad

8 MODO DE TRANSPORTE En una obra el acarreo o transporte de ladrillo se realiza en dos sentidos: ACARREO HORIZONTAL: Por medio de cadenas humanas Por medio de carretilla Las pilas de ladrillos deben ser de 2.00 metros de altura aproximadamente y colocadas en una base plana. Montacargas aptos para llevar cargas en voladizo. Se debe usas vehículos planos para el transporte de ladrillos. ACARREO VERTICAL: Para este acarreo si se usan cargadores, grúas, poleas o montacargas.

9 LA ALBAÑILERIA

10 ALBAÑILERIA La albañilería se define como el arte de construir estructuras (muro, pared) a partir de objetos individuales que se unen y pegan usando mortero UNIDADES DE ALBAÑILERIA EL LADRILLO: Cuando sus dimensiones y peso permiten que sean manejados con una sola mano en el proceso constructivo EL BLOQUE: Se requieren las dos manos para el traslado y asentado

11 CLASIFICACION DE LAS UNIDADES DE ALBAÑILERIA
POR EL MATERIAL DE FABRICACION LARILLOS DE ARCILLA COCIDA: Los ladrillos de arcilla son fabricados en nuestro medio de forma artesanal ( a mano ) o en forma industrial ( a maquina ) BLOQUES DE CONCRETO: Los bloques de concreto son fabricados con mezclas de cemento portland, are , piedra pequeña y agua.

12 CLASIFICACION DE LAS UNIDADES DE ALBAÑILERIA
POR EL AREA QUE OCUPAN SUS ORIFICIOS UNIDADES SOLIDAS Son aquellas que pueden o no tener orificios , si tienen orificios tienen que ser necesariamente perpendiculares ala cara de asiento y el are que ocupan no debe ser mayor del 25% del área bruta de la cara del asiento. UNIDADES HUECAS En estas unidades los orificios son necesariamente perpendiculares ala cara de asiento y el are que ocupa es mayor al 25% área bruta de la cara de asiento . Cada orificio tiene el área tal que permite llenarla con concreto y si eso se hace durante el proceso constructivo se le considera como unidades solidad.

13 CLASIFICACION DE LAS UNIDADES DE ALBAÑILERIAS

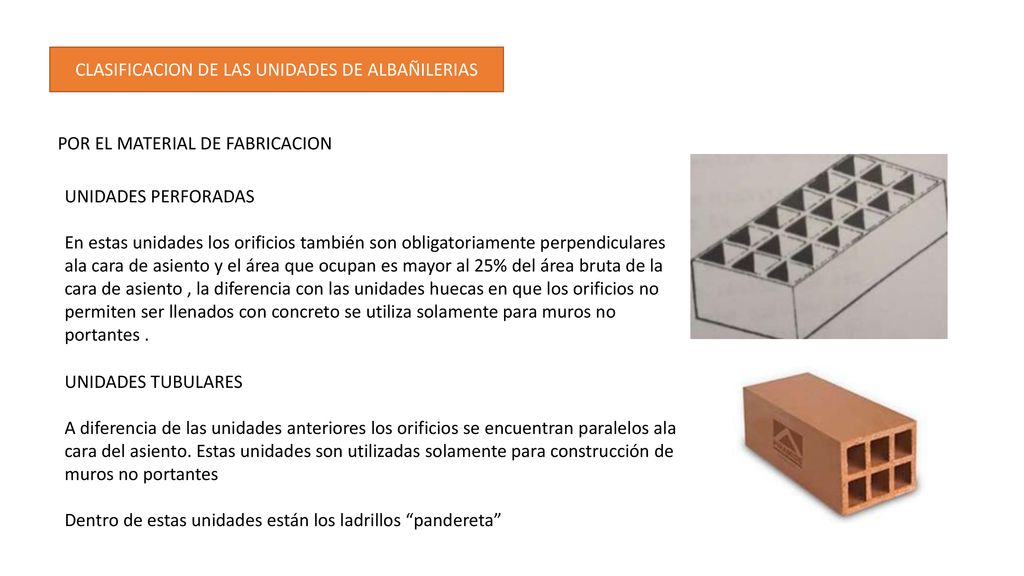

POR EL MATERIAL DE FABRICACION UNIDADES PERFORADAS En estas unidades los orificios también son obligatoriamente perpendiculares ala cara de asiento y el área que ocupan es mayor al 25% del área bruta de la cara de asiento , la diferencia con las unidades huecas en que los orificios no permiten ser llenados con concreto se utiliza solamente para muros no portantes . UNIDADES TUBULARES A diferencia de las unidades anteriores los orificios se encuentran paralelos ala cara del asiento. Estas unidades son utilizadas solamente para construcción de muros no portantes Dentro de estas unidades están los ladrillos “pandereta”

14 PROPIEDADES GEOMETRIA RESISTENCIA La resistencia a la comprensión de la unidad de la unidad de la albañilería varia entre 60 a 200 kg/cm2. Uniformidad de las dimensiones la perpendicularidad de las aristas y el acabado de las superficies de sentado horizontales. SUCCION DENSIDAD Mayor resistencia ala compresión Buen aislamiento acústico y térmico propiedad que tienen las albañilerías de absorber el agua.

15 TIPOS DE MUROS PORTANTE TABIQUERIA PERIMETRAL Un muro es una construcción que permite dividir o delimitar un espacio. El termino suele utilizarse como sinónimo de pared , muralla o tapia , según el contexto.

16 TIPOS DE ASENTADO DE LADRILLO
ASENTADO DE LADRILLO EN CABEZA ASENTADO DE LADRILLO EN SOGA ASENTADO DE LADRILLO EN CANTO Los tizones forman los costados del muro y su espesor es de 1 pie (la soga) muy utilizado en muros que soportan cargas estructurales (portantes) Los costados del muro se forman por las sogas del ladrillo tiene un espesor de medio pie (el tizón) y es muy utilizado para las fachadas. Se alternan hiladas en sogas y en tizones dando un espesor de 1 pie (la soga) se emplea mucho para muros portantes en fachadas del ladrillos cara vista. Su traba es mejor que el muro a tizones.

17 PROCEDIMIENTO Mojar el ladrillo 1 día antes de su colocación o asentado. Preparar la mezcla de arena gruesa , cemento y agua en una batea , en las mismas proporciones antes indicadas. El albañil colorara la mezcla mediante el badilejo en la parte superior de sobre cimiento con un espesor de 1.5 cm luego se asentara el ladrillo y así se hará repetitivamente hasta llegar a la altura deseada. Se mantendrá un espesor de 1.5 cm en todas las hileras del asentado de ladrillo. Se recomienda asentar en dos etapas, el primer día 1.20m y el segundo hasta la altura requerida normalmente 2.40m. Para que se mantenga parejo o recto el asentamiento de ladrillo se controlara con el nivel de mano y la plomada Se recomienda colocar de fierro de 4.7mm en una longitud de 0.50m , cada tres hiladas de ladrillos , uniéndola al fierro de la columna.

18 ALBAÑILERIA SIMPLE O NO REFORZADA
TIPOS DE ALBAÑILERIA ALBAÑILERIA SIMPLE O NO REFORZADA ALBAÑILERIA ARMADA ALBAÑILERIA CONFINADA

19 CONFIGURACION ESTRUCTURAL DE LA ALBAÑILERIA CONFINADA
CIMENTACION MURO PORTANTE DIAFRAGMA HORIZONTAL Parte comprendida entre la estructura y el terreno. Se emplean como elemento estructural de soporte. Pueden apoyarse sobre muros de ladrillo , vigas y/o placas.

20 USOS DEL LADRILLO Y PRECIO
PARA MUROS Y TEBIQUERIA El King Kong es un ladrillo estructural para hacer muros portantes Peso: 2.7 kg Ladrillo arquitectónico empleado en muros de cerco . El caravista es netamente decorativa y como tal no es resistente a ningún tipo de fuerza. Peso: 2kg

21 USOS DEL LADRILLO Y PRECIO
PARA MUROS Y TEBIQUERIA Tiene la función de hacer muros divisorios y pared delgada que sirve para separar las piezas de la casa. Son ampliamente utilizadas en edificaciones altas como sistema de vigas y columnas (porticados). Peso: 2.1kg Va instalado en el techo final de una edificación , su papel es muy importante ya que absorbe y disipa la temperatura del sol de verano, así mismo aísla la humedad durante la época de invierno . Peso: 2.4kg Son ladrillos mas utilizados por todo el sector de construcción , debido asu altura y resistencia , las losas hechas con este producto tienen mayor resistencia ala flexo tracción y a movimientos sísmicos de moderada y alta intensidad. Peso:7.8 kg

22 USOS DEL LADRILLO Y PRECIO
PARA MUROS Y TEBIQUERIA Se utiliza en lozas de techos aligerados de luces y cargas menores. Se recomienda el uso de este producto en habitaciones simples o pequeñas de los últimos pisos de una edificación. Peso: 4.5kg Teniendo como referencia una vivienda de 4 pisos este ladrillo puede ser utilizado para techar el segundo o tercer piso . Se utiliza para techados simples de casas que no tengan proyección a construirse hacia pisos superiores. Peso: 6.5kg Son ladrillos mas utilizados por todo el sector de construcción , debido asu altura y resistencia , las losas hechas con este producto tienen mayor resistencia ala flexo tracción y a movimientos sísmicos de moderada y alta intensidad. Peso:7.4 kg

23 Conclusiones El ladrillo hoy por hoy es un material indispensable en la construcción. Los ladrillos pueden ser utilizados para la mayoría de construcciones en la actualidad. El ladrillo aun teniendo un presupuesto de mano de obra mucho mas alto que otros materiales como el adobe , es la alternativa constructiva mas segura y mas usada en nuestra sociedad. El uso de cantidades adecuadas de materiales de construcción favorecerá al presupuesto del proyecto. La albañilería debería de ser elegida con responsabilidad , teniendo en cuenta la economía pero sobre todo la estabilidad estructural.

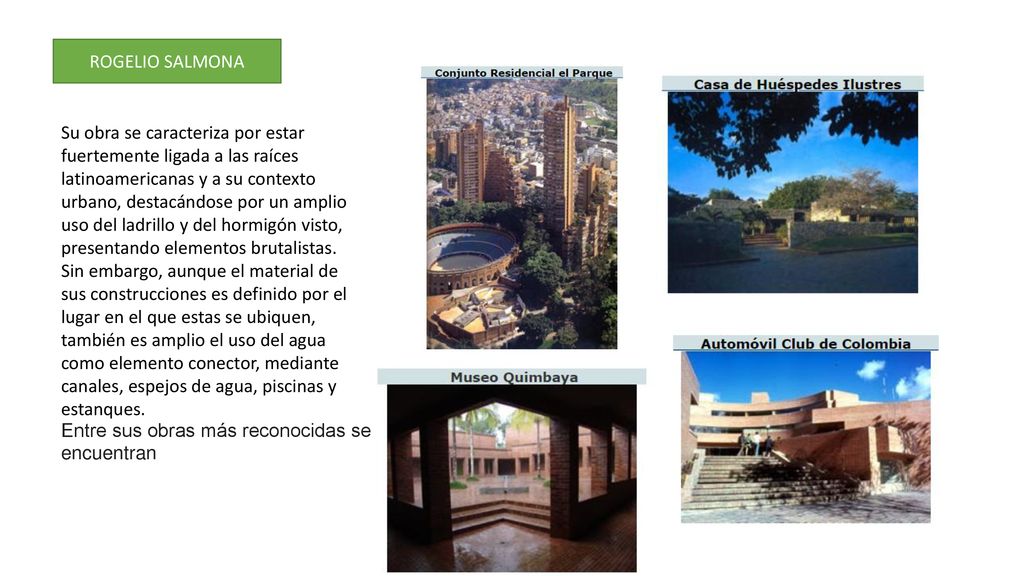

24 ROGELIO SALMONA Su obra se caracteriza por estar fuertemente ligada a las raíces latinoamericanas y a su contexto urbano, destacándose por un amplio uso del ladrillo y del hormigón visto, presentando elementos brutalistas. Sin embargo, aunque el material de sus construcciones es definido por el lugar en el que estas se ubiquen, también es amplio el uso del agua como elemento conector, mediante canales, espejos de agua, piscinas y estanques. Entre sus obras más reconocidas se encuentran
