EDIFICIOS Y SISTEMAS RESISTENTES A CARGAS LATERALES
2
RESUMEN Este trabajo consta de modular estructuralmente una edificación de 6 pisos + un semisótano, y analizar cada una de sus elementos estructurales ante la aplicación de cargas verticales y laterales (sísmicas), según el método estático El edificio escogido está ubicado en distrito de San Miguel y pertenece al programa estatal Mi Vivienda. Está constituido por elementos estructurales tales como: muros de corte (placas), columnas en forma de “T” y “L”, vigas, losas aligeradas y compactas.
3
DESCRIPCIÓN DE LA EDIFICACIÓN
Este se encuentra ubicado en la ciudad de lima específicamente en la calle Cristóbal de Mena, Ca. Pucalá N° San Miguel, Lima. (Cerca del hipermercado Tottus, altura de la Av. La Marina con la Av. Faucett). La obra fue construida por la empresa Acuario Constructores. La obra fue financiada por el banco de crédito del Perú.
4
En el presente trabajo se eligió una edificación de viviendas de 6 pisos y un semisótano, cuenta con un ascensor, y en total presenta 18 departamentos. Cuenta con una cisterna contra incendios y una cisterna para el uso del mismo edificio. El concreto usado en la construcción de cimentación y todo el aporticado fue 210, suministrado por la empresa Líder Mix. La edificación será usada como vivienda (edificación común), y es parte del programa MI VIVIENDA. Está sobre un estrato de arcilla limosa de plasticidad medio (CL), con una presión admisible de q = 0,80 kg/cm. También su cimentación es de zapatas aisladas y zapatas conectadas con vigas de cimentación. La edificación visitada es una estructura aporticada, se usan como tabiquería placas de concreto P-10 y para exteriores ladrillos King Kong 18 huecos, la parte de albañilería no soportaba carga, es decir no son muros portantes.
5
ESQUEMA DE ELEMENTOS ESTRUCTURALES EN PLANTA
ESQUEMA EN PLANTA DEL SEMI-SÓTANO ESQUEMA EN PLANTA DEL TECHO
6
ESQUEMA EN PLANTA DE PISO TÍPICO
7

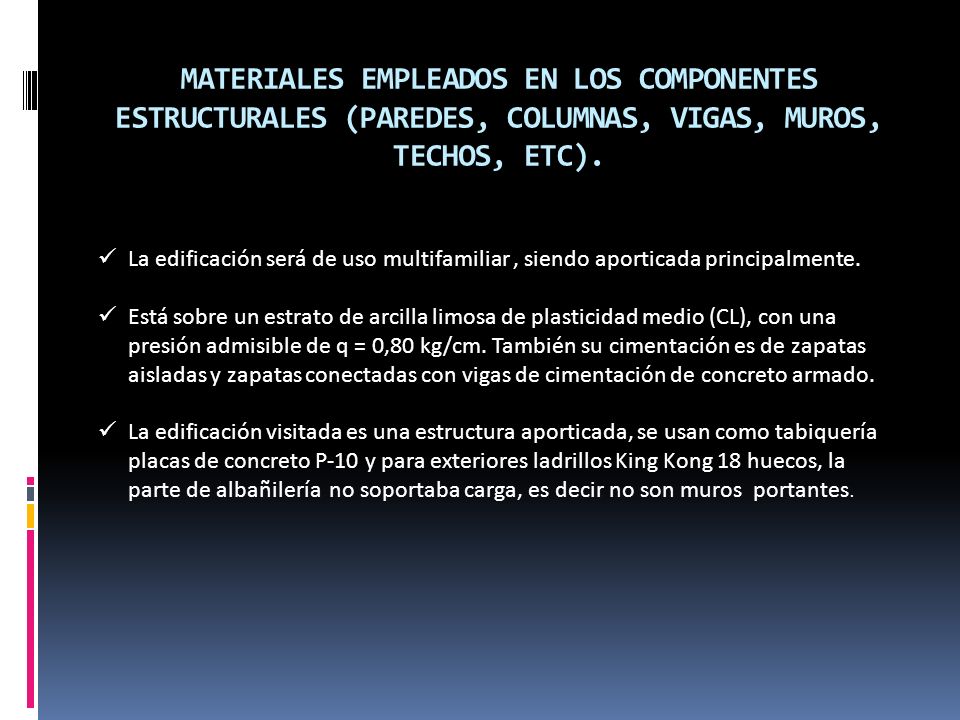

MATERIALES EMPLEADOS EN LOS COMPONENTES ESTRUCTURALES (PAREDES, COLUMNAS, VIGAS, MUROS, TECHOS, ETC). La edificación será de uso multifamiliar , siendo aporticada principalmente. Está sobre un estrato de arcilla limosa de plasticidad medio (CL), con una presión admisible de q = 0,80 kg/cm. También su cimentación es de zapatas aisladas y zapatas conectadas con vigas de cimentación de concreto armado. La edificación visitada es una estructura aporticada, se usan como tabiquería placas de concreto P-10 y para exteriores ladrillos King Kong 18 huecos, la parte de albañilería no soportaba carga, es decir no son muros portantes.
8
ESQUEMAS EN PLANTA CON INDICACIÓN DE LOS ELEMENTOS RESISTENTES A CARGAS VERTICALES Y A CARGAS LATERALES Placas Estos elementos resisten tanto cargas verticales (carga viva o muerta) como laterales (cargas sísmicas).
9

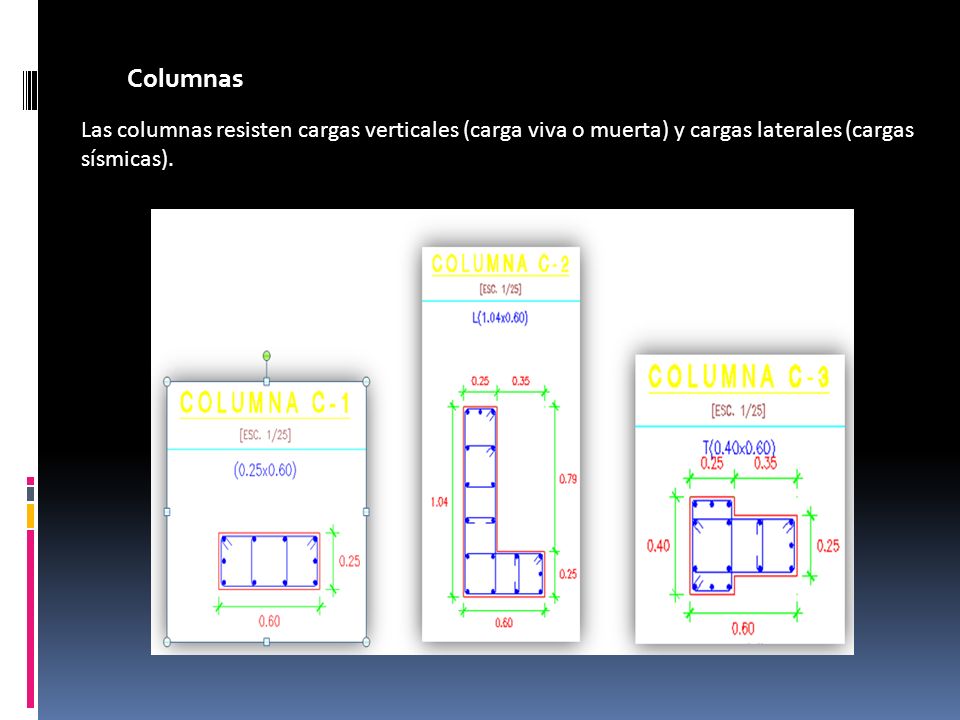

Columnas Las columnas resisten cargas verticales (carga viva o muerta) y cargas laterales (cargas sísmicas).
10
Vigas Losas aligeradas
Resisten solamente cargas verticales (su propio peso y el de las losas). Losas aligeradas Estos elementos resisten solamente cargas verticales: cargas muertas y sobrecarga
11
ESQUEMAS EN ELEVACIÓN CON INDICACIÓN DE LOS ELEMENTOS RESISTENTES A CARGAS LATERALES
13
COMENTARIOS SOBRE LA VULNERABILIDAD SÍSMICA DE LA EDIFICACIÓN
En la planificación de un edificio nuevo, es necesario tener en cuenta que una de las mayores causas de daños en edificaciones han sido los esquemas arquitectónico-estructurales nocivos. Puede decirse de manera general que el alejamiento de formas y esquemas estructurales simples es castigado fuertemente por los sismos Debido a la alta probabilidad de ocurrencia de los sismos que pueden afectar a los componentes no estructurales, es necesario tomar las medidas necesarias para proteger estos elementos Una adecuada zonificación y relación entre las áreas que componen el establecimiento puede garantizar, no solamente un adecuado funcionamiento en condiciones de normalidad, sino también en caso de emergencia y desastres
