TIPOS Y CARACTERISTICAS DE LOS LADRILLOS

Presentación del tema: "TIPOS Y CARACTERISTICAS DE LOS LADRILLOS"— Transcripción de la presentación:

1 TIPOS Y CARACTERISTICAS DE LOS LADRILLOS
UNIVERSIDAD DE CONCEPCION. FACULAD DE ARQUITECTURA, URBANISMO Y GEOGRAFIA. CARRERA DE ARQUITECTURA. PRESENTACION TRABAJO DE INVESTIGACION TEMA ALUMNOS: SANDRA ARRIAGADA CLAUDIA AVILA ALVARO AGUAYO PILAR VALDEBENITO FECHA: 19 DE JUNIO DE 2009 CURSO: EDIFICACION I PROFESOR: JAIME OPAZO ROJAS TIPOS Y CARACTERISTICAS DE LOS LADRILLOS

2 Orígenes /Evolución /Características
L A D R I L L O Orígenes /Evolución /Características

3 ELABORACION MECANICA

4 E L A B O R A C I O N M A N U A L

5 P R O P I E D A D E S Alta resistencia El ladrillo ha demostrado poseer una fortaleza superior para soportar estructuras. Por sus propiedades, el ladrillo permite un lugar fresco en clima cálido y abrigado en clima frío. Resistencia térmica

6 P R O P I E D A D E S Alta duración Por sus características de resistencia y durabilidad, el ladrillo es una excelente opción para construir en zona rural. Un muro de albañilería bien construido no permite el paso del agua a través de él. Impermeabilidad

7 Macizo (ladrillo común)
T I P O S D E L A D R I L L O Tipos de ladrillos: Según su forma: Macizo (ladrillo común) Son planos. Con menos de 10% de perforaciones en su cara mayor. Posee una de sus superficies a un nivel mas bajo que las restantes (cara hundida).

8 T I P O S D E L A D R I L L O Perforados Con perforaciones circulares o en forma de rombo, en la tabla (mas del 10% de la superficie). Muy utilizado en fachadas de ladrillo a la vista.

9 T I P O S D E L A D R I L L O Huecos: Perforaciones en el canto o en la testa, reduce el volumen del material empleado Su peso es muy reducido Orificios horizontales: tabaquería Orificios verticales: muros con función estructural.

10 Ladrillo aplantillado
T I P O S D E L A D R I L L O Ladrillo aplantillado Tienen un perfil curvo. Al colocar una hilada de ladrillos a sardinel, forma una moldura corrida.

11 Ladrillo refractario:
T I P O S D E L A D R I L L O Ladrillo refractario: Son piezas de alta densidad. Poseen una textura lisa y homogénea. Baja conductividad térmica y alto punto de fusión. Son capaces de soportar temperaturas muy elevadas. Son de dos tipos según su contenido de arcilla con SILICE O ALUMINAS.

12 T I P O S D E L A D R I L L O Especiales Poseen formas variadas, terminados en curva, ángulos, etc. Adaptación a lugares difíciles.

13 USOS LADRILLOS El ladrillo ha sido diseñado para ser utilizado en muros perimetrales y divisorios, tipos de viviendas, edificios o cualquier recinto que debe cumplir con exigencias del tipo térmica y acústica. En general se utiliza para construir muros o tabiques. Uso de mortero 13

14 Disposición de los ladrillos
USOS LADRILLOS Aparejo Disposición de los ladrillos APAREJO: Es la ley de traba o disposición de los ladrillos en un muro, estipulando desde las dimensiones del muro hasta los encuentros, de manera que el muro suba de forma homogénea en toda la altura del edificio. 14

15 -Los costados del muro se forman por las sogas del ladrillo.
USOS LADRILLO Tipos de Aparejo A sogas: -Los costados del muro se forman por las sogas del ladrillo. -Uso: fachadas de ladrillo cara vista. 15

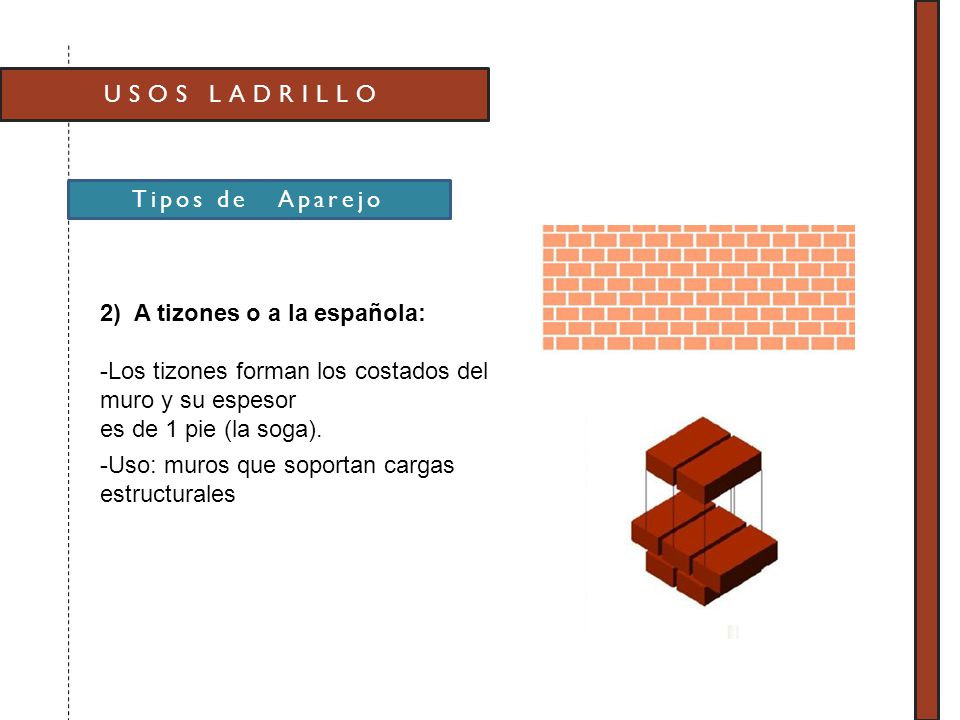

16 2) A tizones o a la española:
USOS LADRILLO Tipos de Aparejo 2) A tizones o a la española: -Los tizones forman los costados del muro y su espesor es de 1 pie (la soga). -Uso: muros que soportan cargas estructurales 16

17 -En este caso se alternan hiladas en sogas y en tizones.
USOS LADRILLO Tipos de Aparejo 3) Inglés: -En este caso se alternan hiladas en sogas y en tizones. -Su traba es mejor que el muro a tizones -Su disposición en obra es más complicada y requiere mano de obra más experimentada. -Uso: para muros portantes en fachadas de ladrillo cara vista. 17

18 -Empleado para la ejecución de tabiques.
USOS LADRILLO Tipos de Aparejo 4) Panderete: -Empleado para la ejecución de tabiques. - Su espesor es el del grueso de la pieza 18

19 USOS LADRILLO Tipos de Aparejo 5) Palomero:
-Es como el aparejo en panderete pero dejando huecos entre las piezas horizontales. -Uso: en aquellos tabiques provisionales que deben dejar ventilar la estancia. 19

20 Un aparejo correcto Un aparejo incorrecto

21 CONCLUSION El ladrillo ha sido un material de construcción elemental en el desarrollo de la arquitectura desde tiempos remotos hasta nuestros días, comenzando con su predecesor, el adobe, necesario para el desarrollo de las primeras civilizaciones en el mundo. En este trabajo hemos aprendido sobre los diferentes tipos de ladrillos que existen hoy en el mercado y el gran numero de usos que se les da, desde un simple muro hasta colosales edificaciones o incluso para diseñar ciudades enteras. También de las distintas formas que existen para disponer este material, lo que permite embellecer la arquitectura, dándole un toque de originalidad y haciéndola destacar, generando un estilo de construcción propio. Hemos aprendido también sobre el delicado y minucioso proceso por el cual debe pasar la arcilla para finalmente convertirse en un ladrillo, el cual posea las características adecuadas para su finalidad, ya que hay distintos tipos de ladrillos para cada tipo de obra.
