CONTENIDO DE AIRE EN EL CONCRETO FRESCO

Presentación del tema: "CONTENIDO DE AIRE EN EL CONCRETO FRESCO"— Transcripción de la presentación:

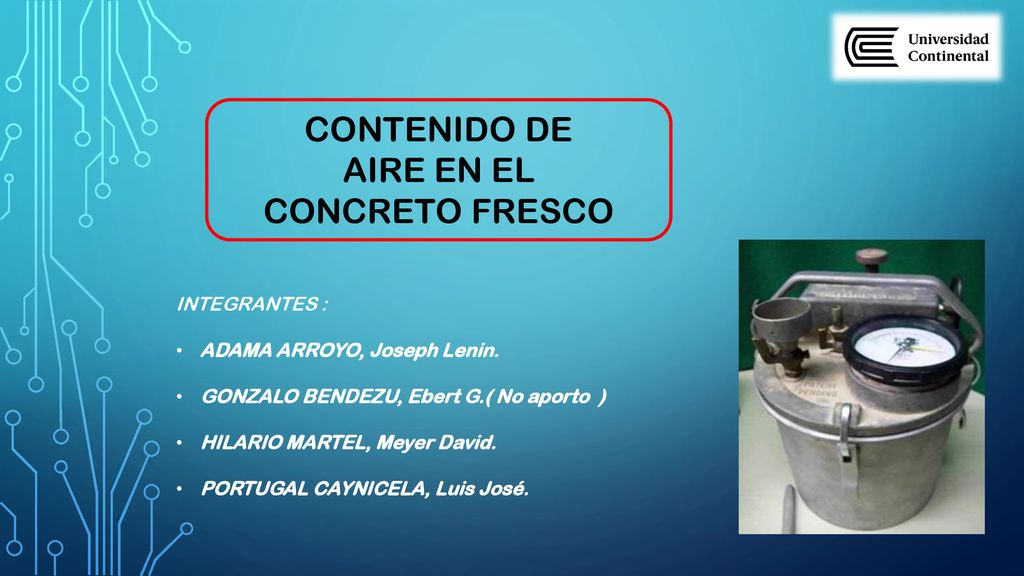

1 CONTENIDO DE AIRE EN EL CONCRETO FRESCO
INTEGRANTES : ADAMA ARROYO, Joseph Lenin. GONZALO BENDEZU, Ebert G.( No aporto ) HILARIO MARTEL, Meyer David. PORTUGAL CAYNICELA, Luis José.

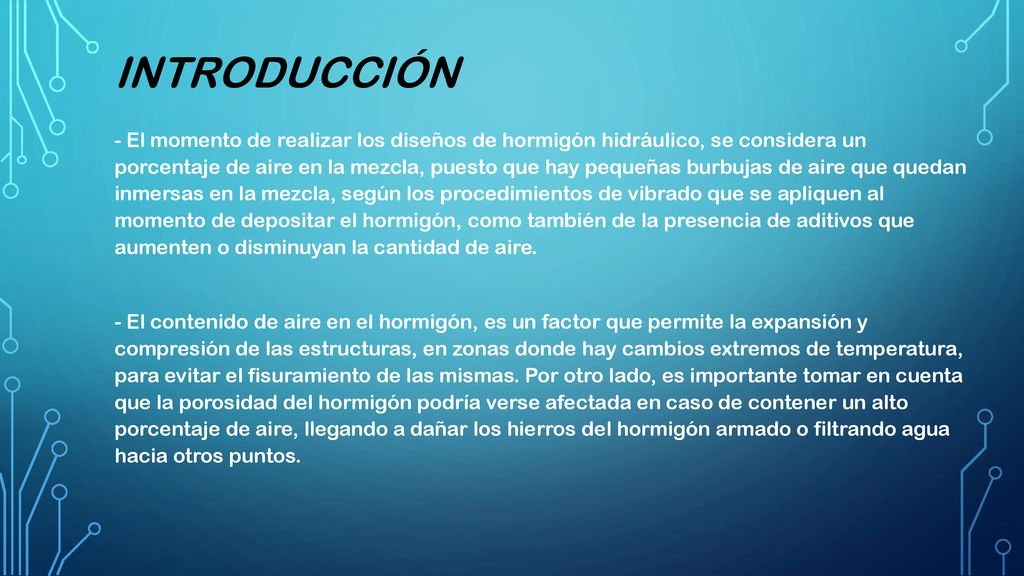

2 introducción - El momento de realizar los diseños de hormigón hidráulico, se considera un porcentaje de aire en la mezcla, puesto que hay pequeñas burbujas de aire que quedan inmersas en la mezcla, según los procedimientos de vibrado que se apliquen al momento de depositar el hormigón, como también de la presencia de aditivos que aumenten o disminuyan la cantidad de aire. - El contenido de aire en el hormigón, es un factor que permite la expansión y compresión de las estructuras, en zonas donde hay cambios extremos de temperatura, para evitar el fisuramiento de las mismas. Por otro lado, es importante tomar en cuenta que la porosidad del hormigón podría verse afectada en caso de contener un alto porcentaje de aire, llegando a dañar los hierros del hormigón armado o filtrando agua hacia otros puntos.

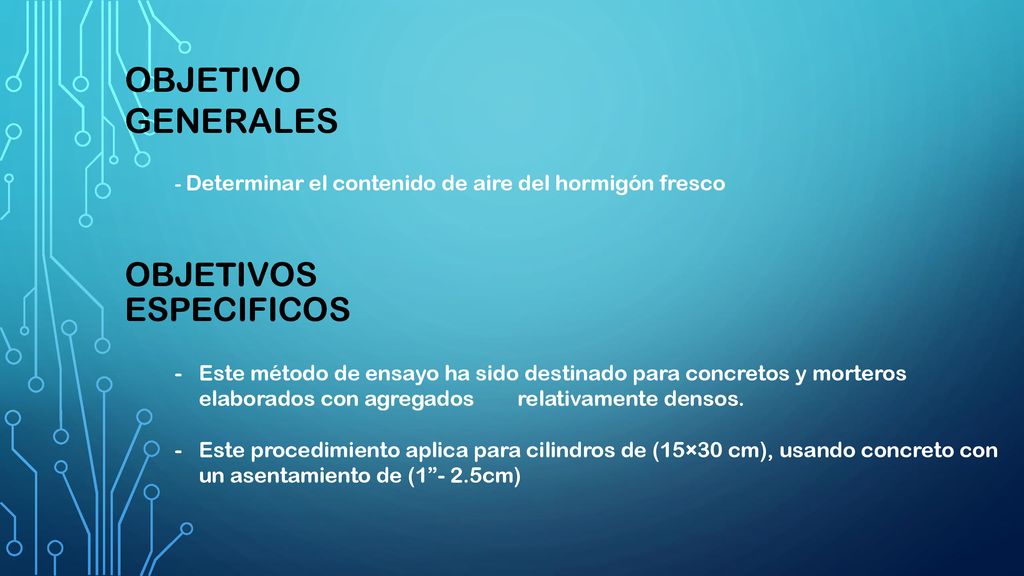

3 OBJETIVOS ESPECIFICOS
OBJETIVO GENERALES - Determinar el contenido de aire del hormigón fresco OBJETIVOS ESPECIFICOS Este método de ensayo ha sido destinado para concretos y morteros elaborados con agregados relativamente densos. Este procedimiento aplica para cilindros de (15×30 cm), usando concreto con un asentamiento de (1”- 2.5cm)

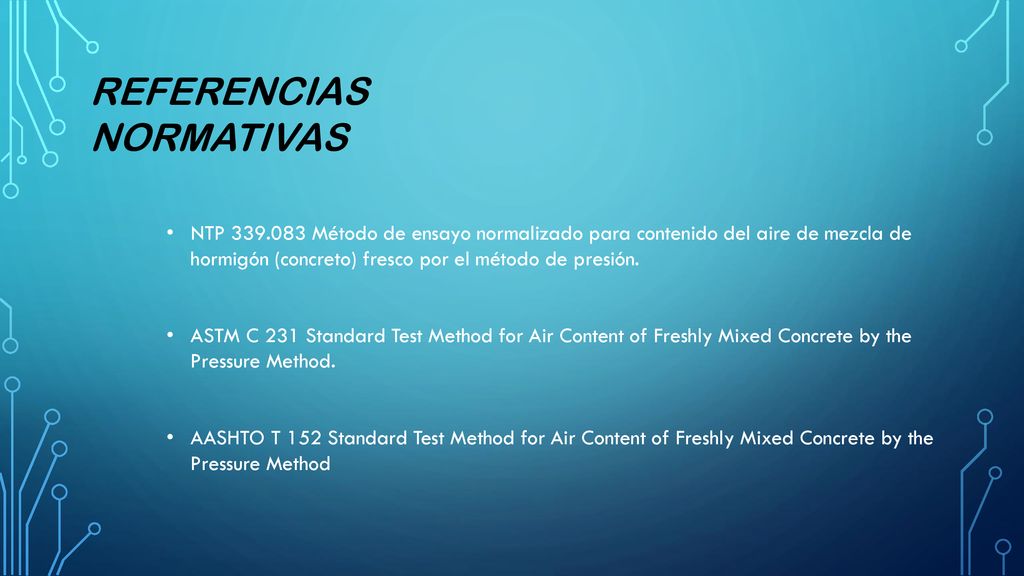

4 REFERENCIAS NORMATIVAS
NTP Método de ensayo normalizado para contenido del aire de mezcla de hormigón (concreto) fresco por el método de presión. ASTM C 231 Standard Test Method for Air Content of Freshly Mixed Concrete by the Pressure Method. AASHTO T 152 Standard Test Method for Air Content of Freshly Mixed Concrete by the Pressure Method

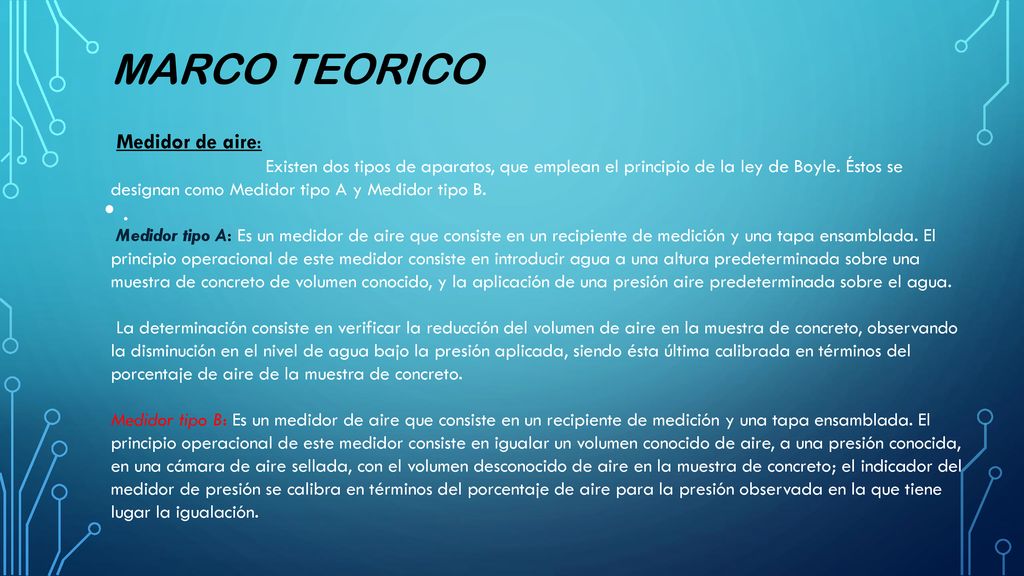

5 MARCO TEORICO . Medidor de aire:
Existen dos tipos de aparatos, que emplean el principio de la ley de Boyle. Éstos se designan como Medidor tipo A y Medidor tipo B. Medidor tipo A: Es un medidor de aire que consiste en un recipiente de medición y una tapa ensamblada. El principio operacional de este medidor consiste en introducir agua a una altura predeterminada sobre una muestra de concreto de volumen conocido, y la aplicación de una presión aire predeterminada sobre el agua. La determinación consiste en verificar la reducción del volumen de aire en la muestra de concreto, observando la disminución en el nivel de agua bajo la presión aplicada, siendo ésta última calibrada en términos del porcentaje de aire de la muestra de concreto. Medidor tipo B: Es un medidor de aire que consiste en un recipiente de medición y una tapa ensamblada. El principio operacional de este medidor consiste en igualar un volumen conocido de aire, a una presión conocida, en una cámara de aire sellada, con el volumen desconocido de aire en la muestra de concreto; el indicador del medidor de presión se calibra en términos del porcentaje de aire para la presión observada en la que tiene lugar la igualación. .

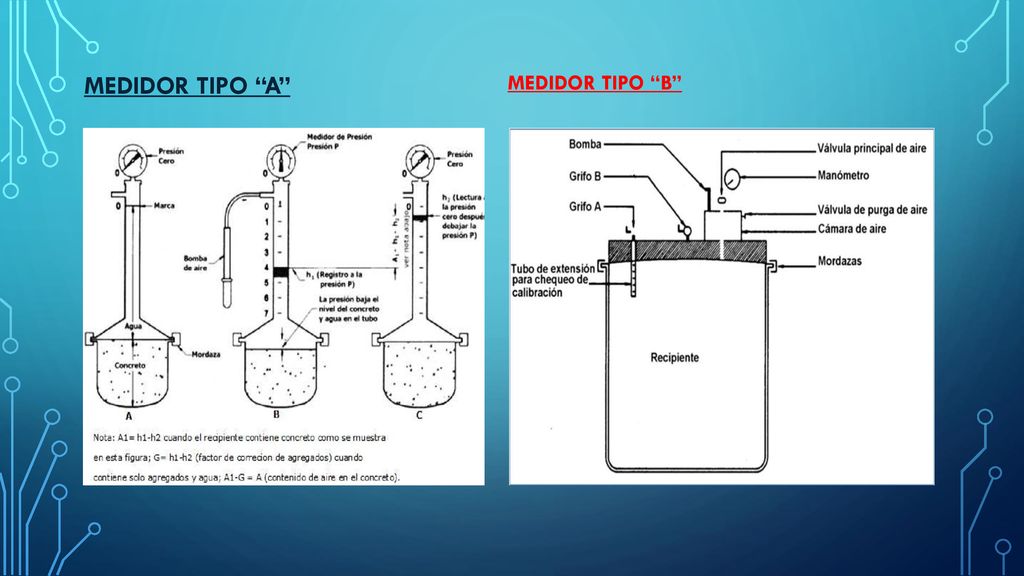

6 MEDIDOR TIPO “A” MEDIDOR TIPO “B”

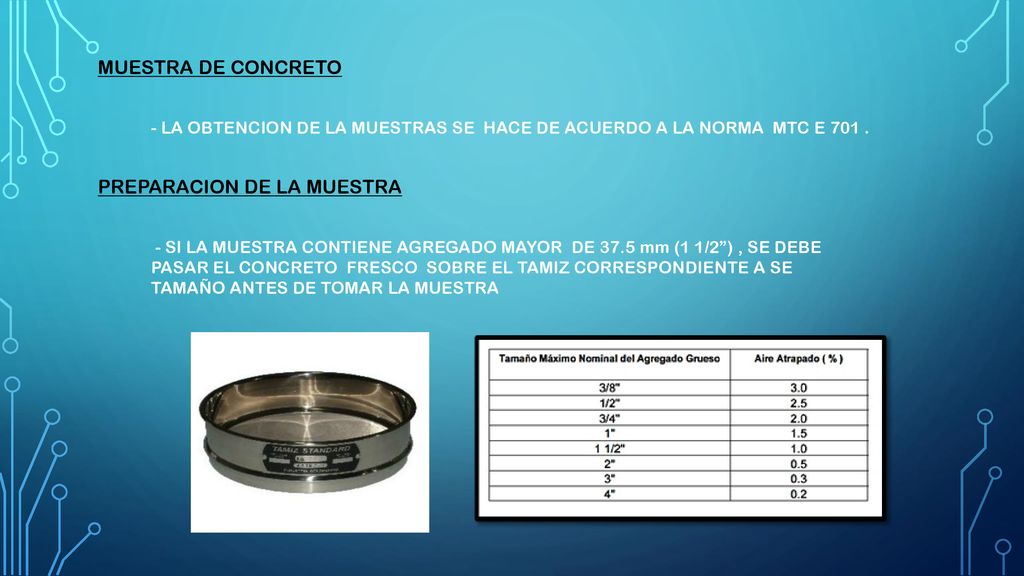

7 PREPARACION DE LA MUESTRA
MUESTRA DE CONCRETO - LA OBTENCION DE LA MUESTRAS SE HACE DE ACUERDO A LA NORMA MTC E 701 . PREPARACION DE LA MUESTRA - SI LA MUESTRA CONTIENE AGREGADO MAYOR DE 37.5 mm (1 1/2”) , SE DEBE PASAR EL CONCRETO FRESCO SOBRE EL TAMIZ CORRESPONDIENTE A SE TAMAÑO ANTES DE TOMAR LA MUESTRA

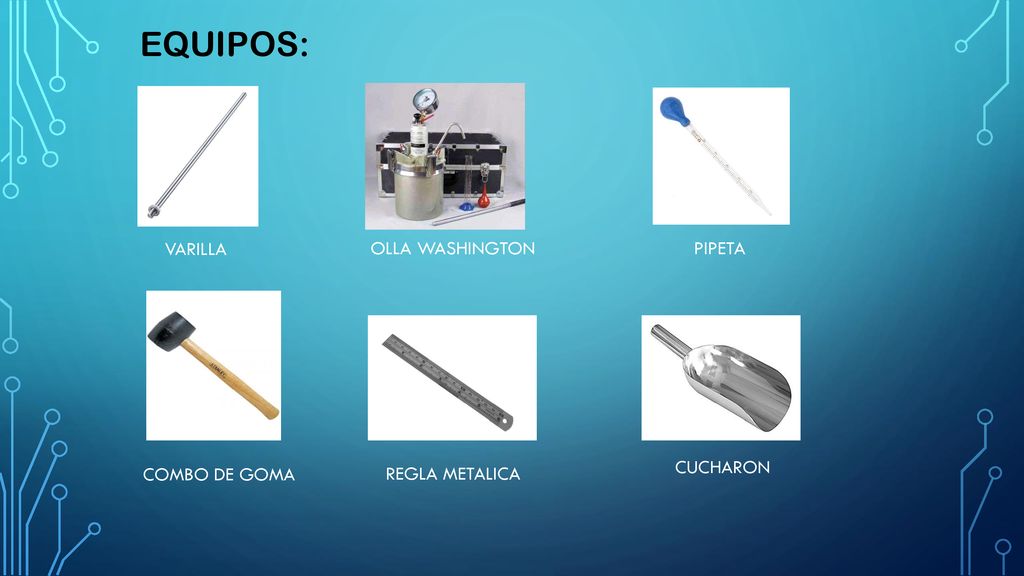

8 EQUIPOS: VARILLA OLLA WASHINGTON PIPETA CUCHARON COMBO DE GOMA
REGLA METALICA

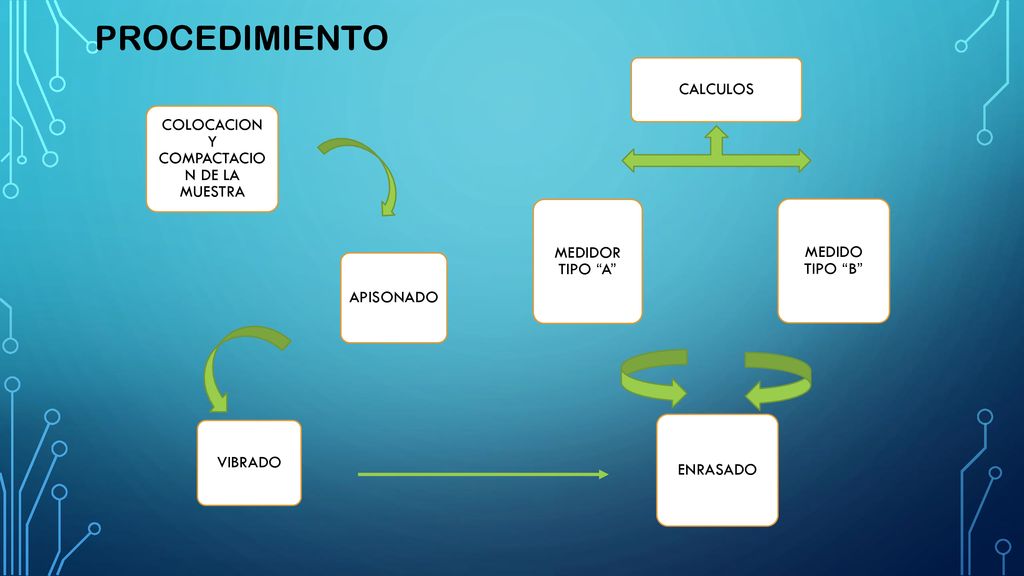

9 COLOCACION Y COMPACTACION DE LA MUESTRA
PROCEDIMIENTO COLOCACION Y COMPACTACION DE LA MUESTRA APISONADO VIBRADO ENRASADO MEDIDOR TIPO “A” CALCULOS MEDIDO TIPO “B”

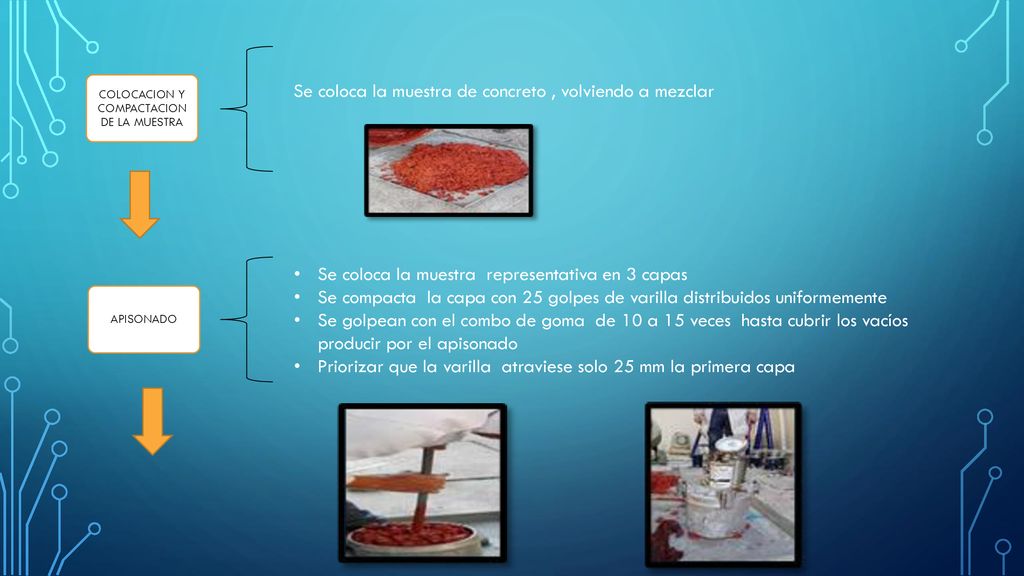

10 COLOCACION Y COMPACTACION DE LA MUESTRA
Se coloca la muestra de concreto , volviendo a mezclar Se coloca la muestra representativa en 3 capas Se compacta la capa con 25 golpes de varilla distribuidos uniformemente Se golpean con el combo de goma de 10 a 15 veces hasta cubrir los vacíos producir por el apisonado Priorizar que la varilla atraviese solo 25 mm la primera capa APISONADO

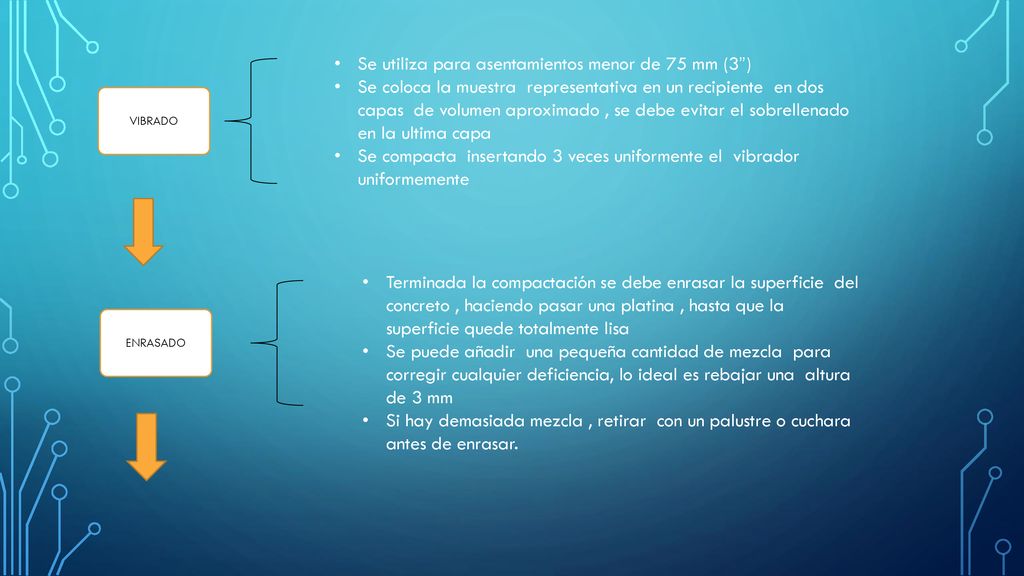

11 Se utiliza para asentamientos menor de 75 mm (3”)
Se coloca la muestra representativa en un recipiente en dos capas de volumen aproximado , se debe evitar el sobrellenado en la ultima capa Se compacta insertando 3 veces uniformente el vibrador uniformemente VIBRADO Terminada la compactación se debe enrasar la superficie del concreto , haciendo pasar una platina , hasta que la superficie quede totalmente lisa Se puede añadir una pequeña cantidad de mezcla para corregir cualquier deficiencia, lo ideal es rebajar una altura de 3 mm Si hay demasiada mezcla , retirar con un palustre o cuchara antes de enrasar. ENRASADO

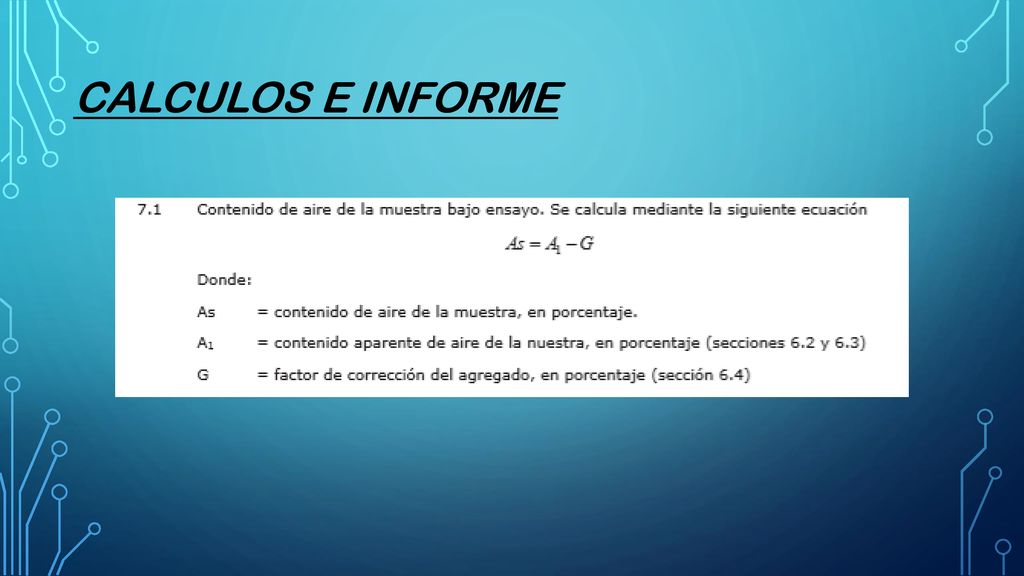

12 CALCULOS E INFORME

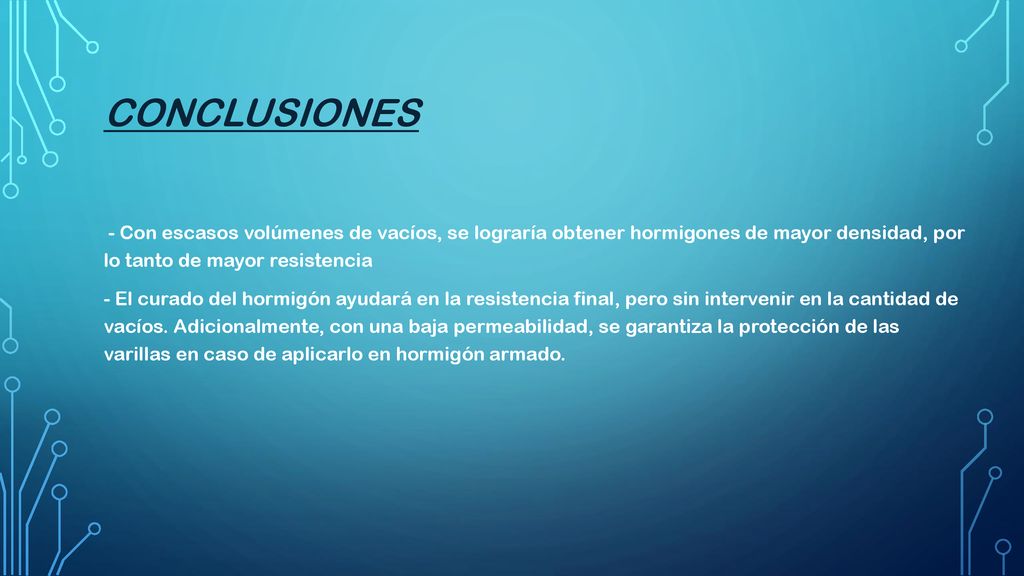

13 CONCLUSIONES - Con escasos volúmenes de vacíos, se lograría obtener hormigones de mayor densidad, por lo tanto de mayor resistencia - El curado del hormigón ayudará en la resistencia final, pero sin intervenir en la cantidad de vacíos. Adicionalmente, con una baja permeabilidad, se garantiza la protección de las varillas en caso de aplicarlo en hormigón armado.

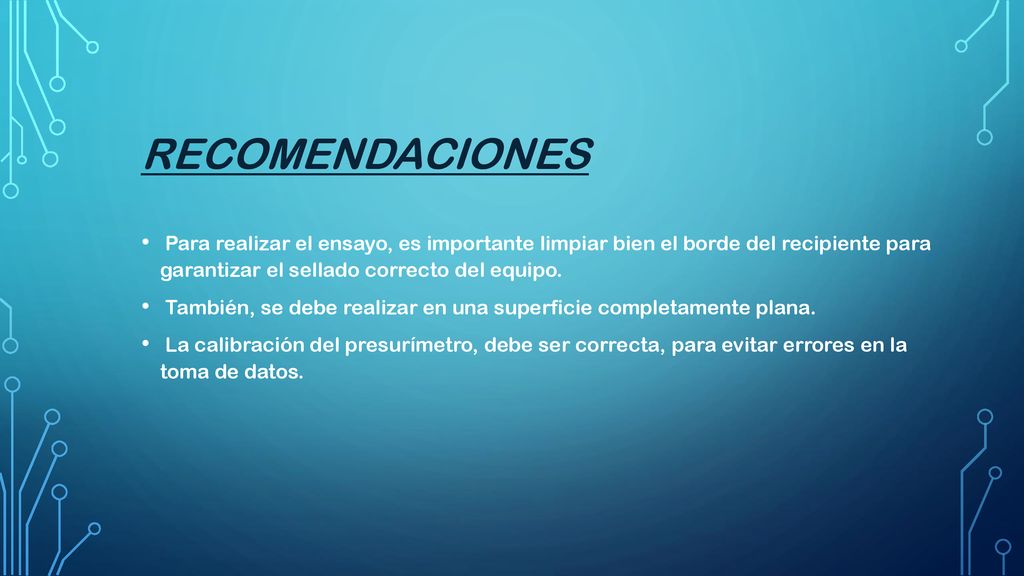

14 recomendaciones Para realizar el ensayo, es importante limpiar bien el borde del recipiente para garantizar el sellado correcto del equipo. También, se debe realizar en una superficie completamente plana. La calibración del presurímetro, debe ser correcta, para evitar errores en la toma de datos.

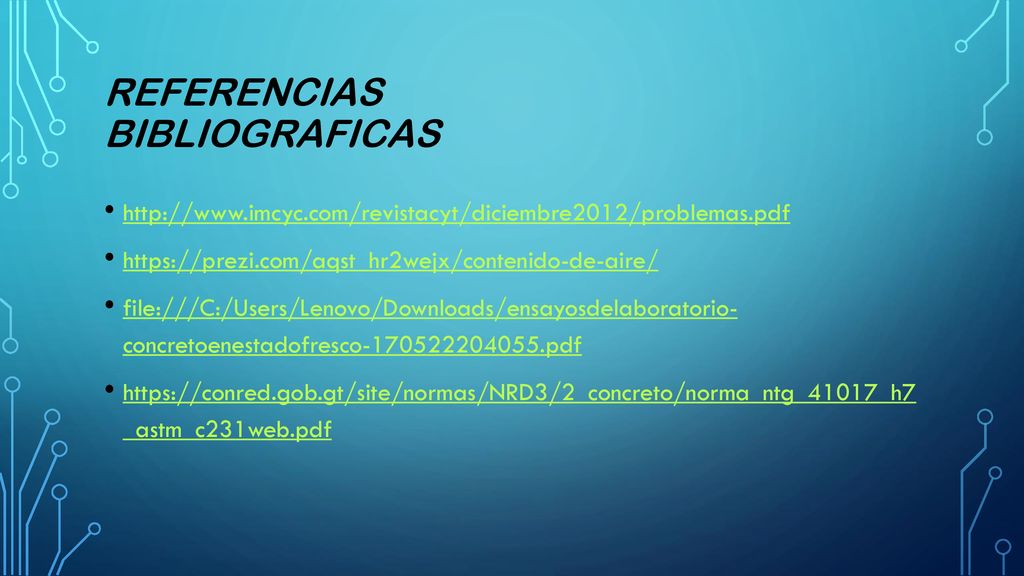

15 Referencias bibliograficas
file:///C:/Users/Lenovo/Downloads/ensayosdelaboratorio- concretoenestadofresco pdf _astm_c231web.pdf
