1 FACULTAD DE INGENIERÍA COLEGIO DE CIVIL

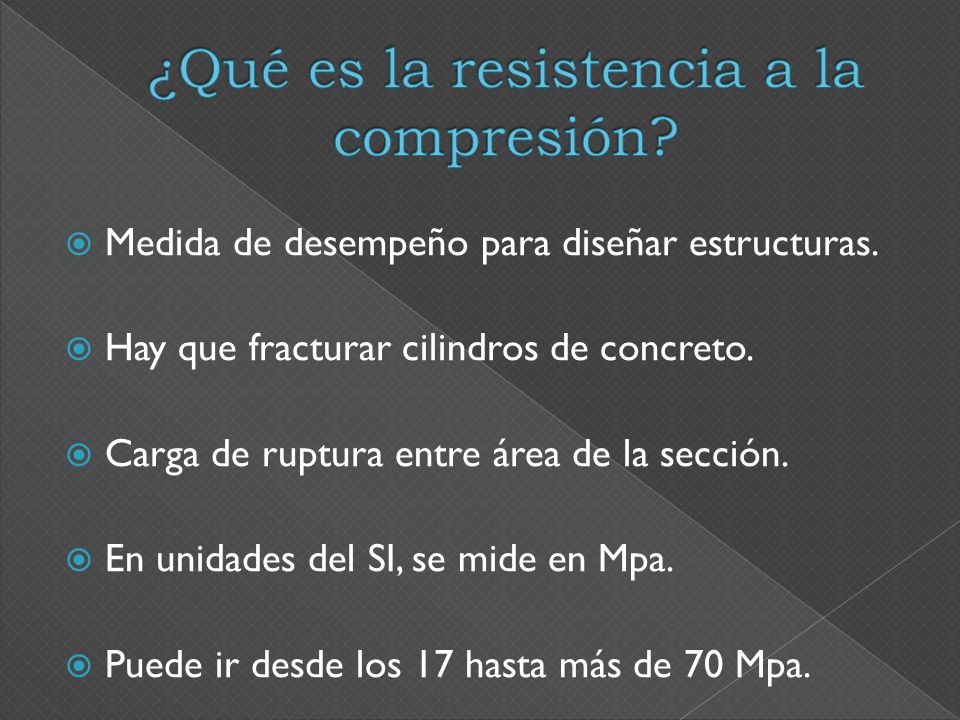

2  Medida de desempeño para diseñar estructuras.  Hay que fracturar cilindros de concreto.  Carga de ruptura entre área de la sección.  En unidades del SI, se mide en Mpa.  Puede ir desde los 17 hasta más de 70 Mpa.

3  Para comprobar que se cumpla el ƒ’c requerido.  Control de calidad.  Programar operaciones de construcción.

4  Los cilindros se elaboran según la norma ASTM C31  Las probetas cilíndricas se someten a ensayo según la norma ASTM C39  Se debe tomar el promedio de 2 o más pruebas.  ƒ’c 35 Mpa :: no sirve la prueba.  Los requerimientos para la prueba se realizan a los 28 días.

5  Cucharón pequeño.  Varilla de punta redonda.  Placa de acero.  Muestra: › Se toma en tres o mas intervalos. › Tamaño de probetas cilíndricas:150 x 300 mm 100 x 200 mm

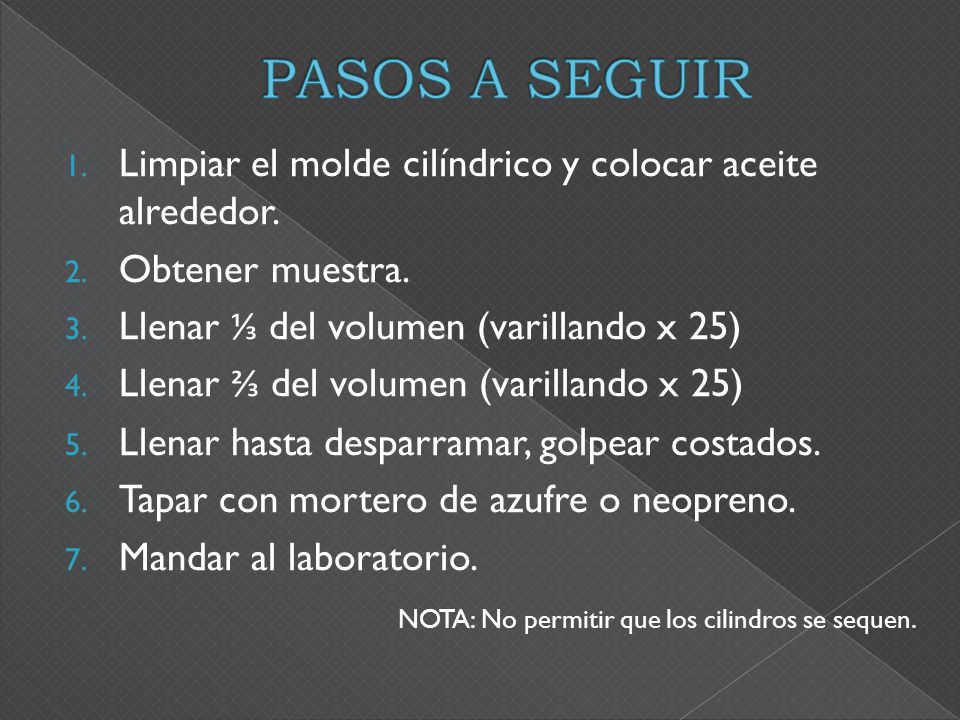

6 1. Limpiar el molde cilíndrico y colocar aceite alrededor. 2. Obtener muestra. 3. Llenar ⅓ del volumen (varillando x 25) 4. Llenar ⅔ del volumen (varillando x 25) 5. Llenar hasta desparramar, golpear costados. 6. Tapar con mortero de azufre o neopreno. 7. Mandar al laboratorio. NOTA: No permitir que los cilindros se sequen.

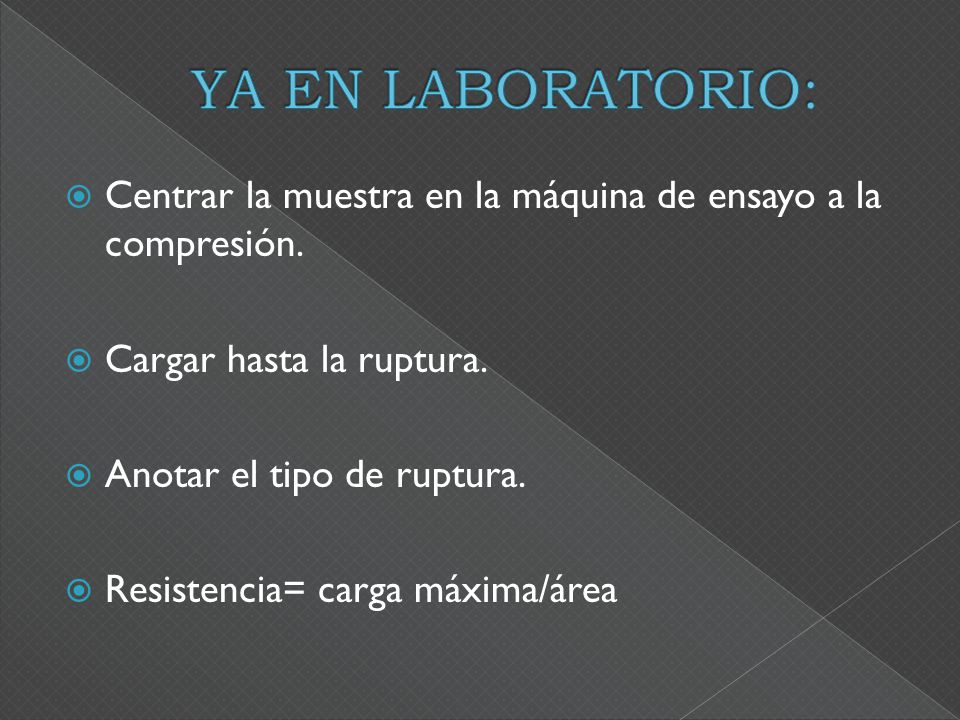

7  Centrar la muestra en la máquina de ensayo a la compresión.  Cargar hasta la ruptura.  Anotar el tipo de ruptura.  Resistencia= carga máxima/área

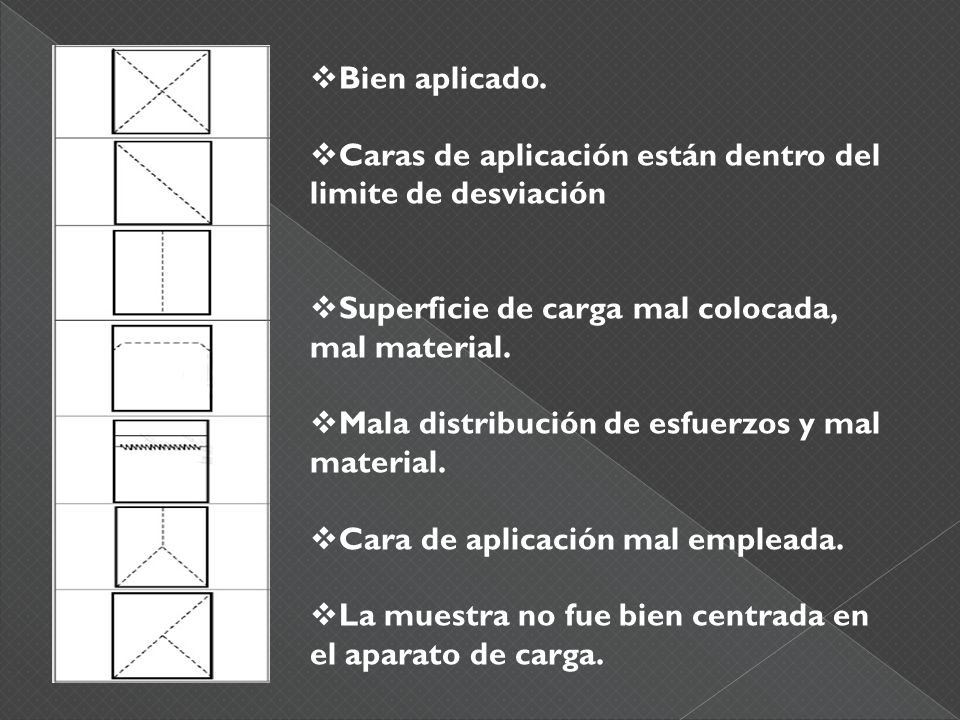

8  Bien aplicado.  Caras de aplicación están dentro del limite de desviación  Superficie de carga mal colocada, mal material.  Mala distribución de esfuerzos y mal material.  Cara de aplicación mal empleada.  La muestra no fue bien centrada en el aparato de carga.

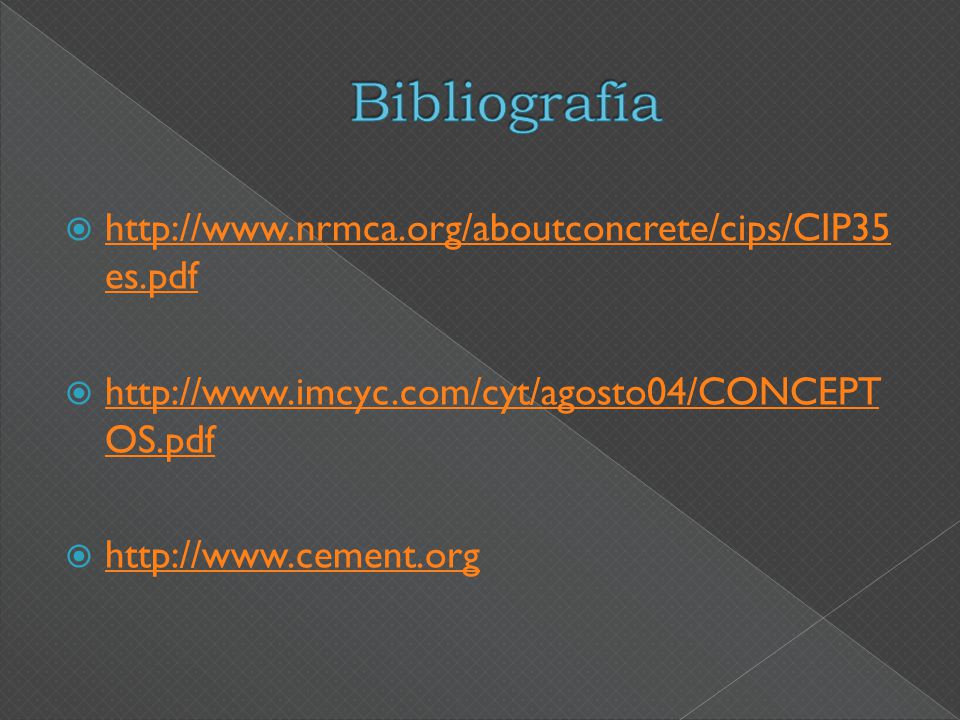

9  http://www.nrmca.org/aboutconcrete/cips/CIP35 es.pdf http://www.nrmca.org/aboutconcrete/cips/CIP35 es.pdf  http://www.imcyc.com/cyt/agosto04/CONCEPT OS.pdf http://www.imcyc.com/cyt/agosto04/CONCEPT OS.pdf  http://www.cement.org http://www.cement.org
