1 Excel Estadístico Histograma y Diagrama de Pareto

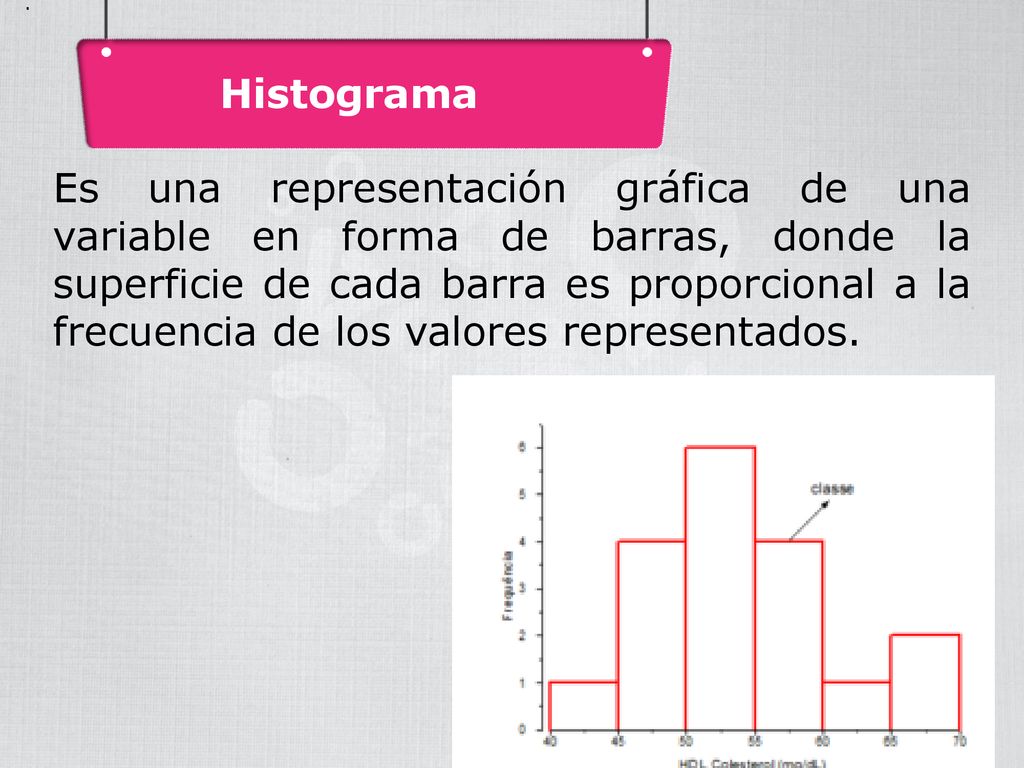

2 . Histograma La suma de las frecuencias absolutas es igual al número total de datos, que se representa por N. La suma de las frecuencias absolutas es igual al número total de datos, que se representa por N. Es una representación gráfica de una variable en forma de barras, donde la superficie de cada barra es proporcional a la frecuencia de los valores representados. Sirve para observar la tendencia o preferencia por parte de una población o muestra, observar comportamientos. También para observar la dispersión de todos los valores sin ninguna tendencia y observar como cada uno toma por su lado mostrando valores aleatorios.

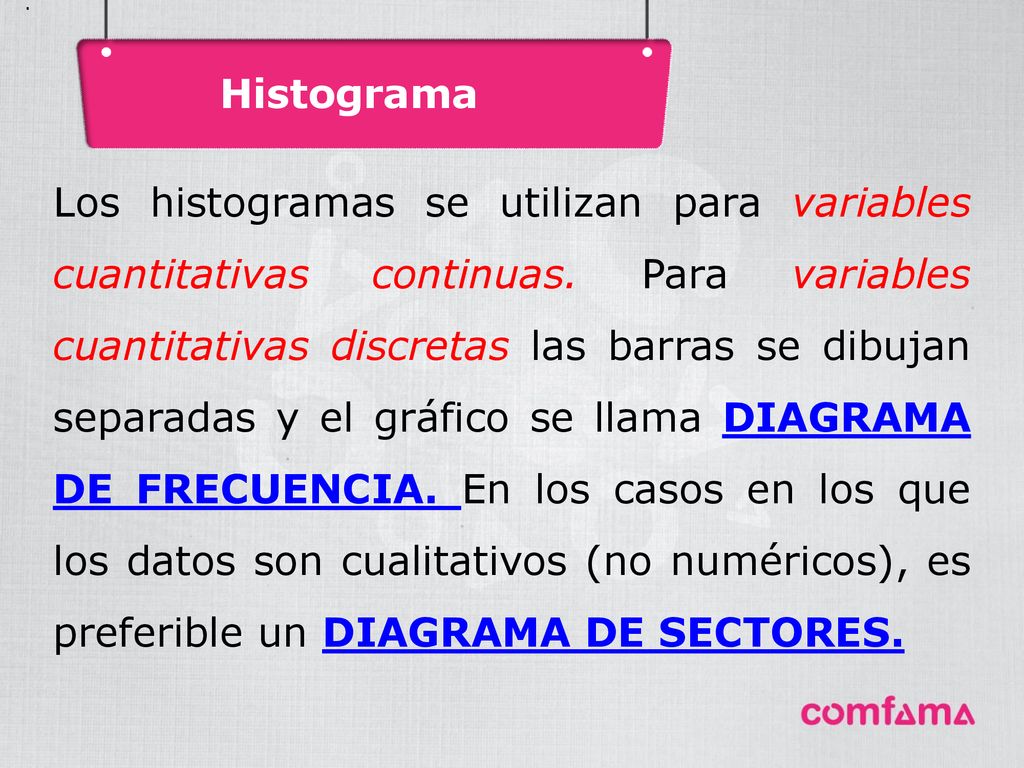

3 . Histograma La suma de las frecuencias absolutas es igual al número total de datos, que se representa por N. La suma de las frecuencias absolutas es igual al número total de datos, que se representa por N. Los histogramas se utilizan para variables cuantitativas continuas. Para variables cuantitativas discretas las barras se dibujan separadas y el gráfico se llama DIAGRAMA DE FRECUENCIA. En los casos en los que los datos son cualitativos (no numéricos), es preferible un DIAGRAMA DE SECTORES.

4 Variables Cuantitativas Continuas:
. Histograma La suma de las frecuencias absolutas es igual al número total de datos, que se representa por N. La suma de las frecuencias absolutas es igual al número total de datos, que se representa por N. Variables Cuantitativas Continuas: Pueden adoptar cualquier valor en el marco de un determinado intervalo. De acuerdo a la precisión del instrumento que realiza la medición, pueden existir otros valores en el medio de dos valores.  La altura de una persona, por ejemplo, es una variable cuantitativa continua (pueden ser valores como 1,70 metros; 1,71 metros; 1,72 metros, etc.).

5 Variables Cuantitativas Discretas:

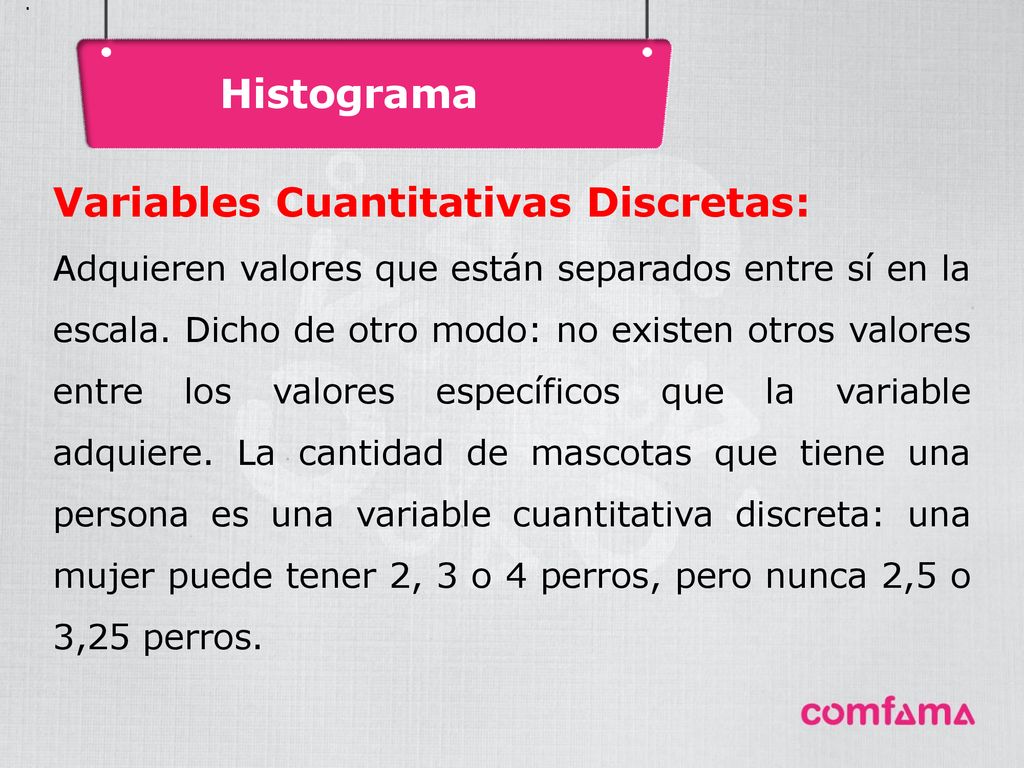

. Histograma La suma de las frecuencias absolutas es igual al número total de datos, que se representa por N. La suma de las frecuencias absolutas es igual al número total de datos, que se representa por N. Variables Cuantitativas Discretas: Adquieren valores que están separados entre sí en la escala. Dicho de otro modo: no existen otros valores entre los valores específicos que la variable adquiere. La cantidad de mascotas que tiene una persona es una variable cuantitativa discreta: una mujer puede tener 2, 3 o 4 perros, pero nunca 2,5 o 3,25 perros.

6 Crear un Histograma en Excel

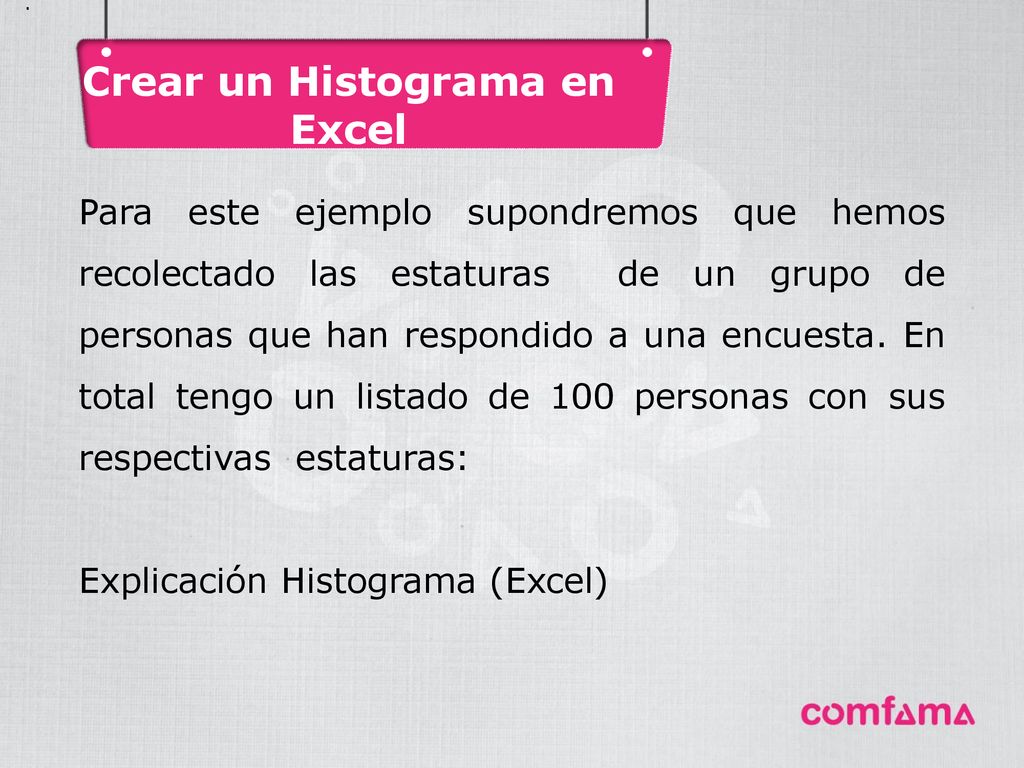

. Crear un Histograma en Excel La suma de las frecuencias absolutas es igual al número total de datos, que se representa por N. La suma de las frecuencias absolutas es igual al número total de datos, que se representa por N. Para este ejemplo supondremos que hemos recolectado las estaturas de un grupo de personas que han respondido a una encuesta. En total tengo un listado de 100 personas con sus respectivas estaturas: Explicación Histograma (Excel)

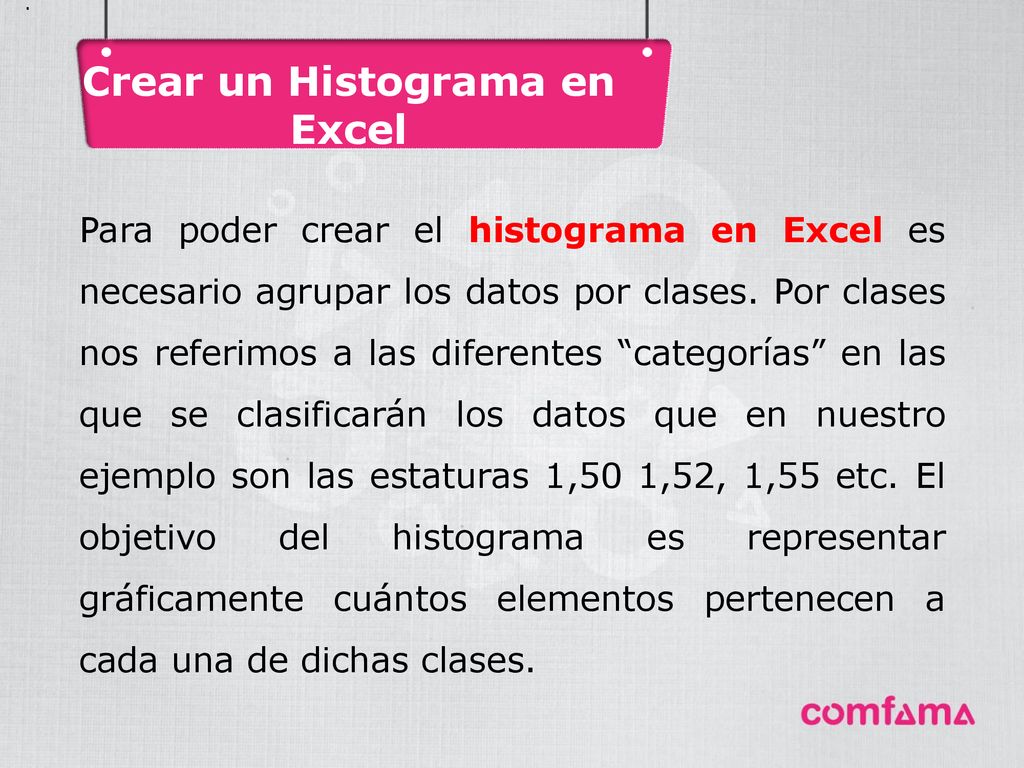

7 Crear un Histograma en Excel
. Crear un Histograma en Excel La suma de las frecuencias absolutas es igual al número total de datos, que se representa por N. La suma de las frecuencias absolutas es igual al número total de datos, que se representa por N. Para poder crear el histograma en Excel es necesario agrupar los datos por clases. Por clases nos referimos a las diferentes “categorías” en las que se clasificarán los datos que en nuestro ejemplo son las estaturas 1,50 1,52, 1,55 etc. El objetivo del histograma es representar gráficamente cuántos elementos pertenecen a cada una de dichas clases.

8 Crear un Histograma en Excel

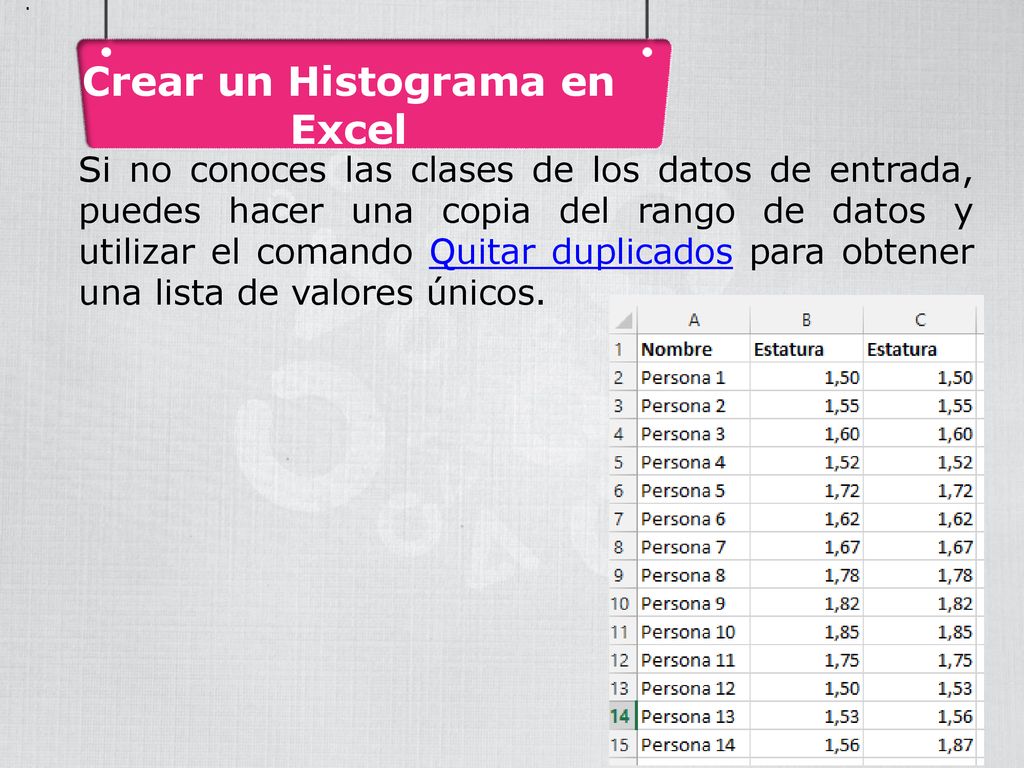

. Crear un Histograma en Excel La suma de las frecuencias absolutas es igual al número total de datos, que se representa por N. La suma de las frecuencias absolutas es igual al número total de datos, que se representa por N. Si no conoces las clases de los datos de entrada, puedes hacer una copia del rango de datos y utilizar el comando Quitar duplicados para obtener una lista de valores únicos.

9 Herramientas Histograma en Excel

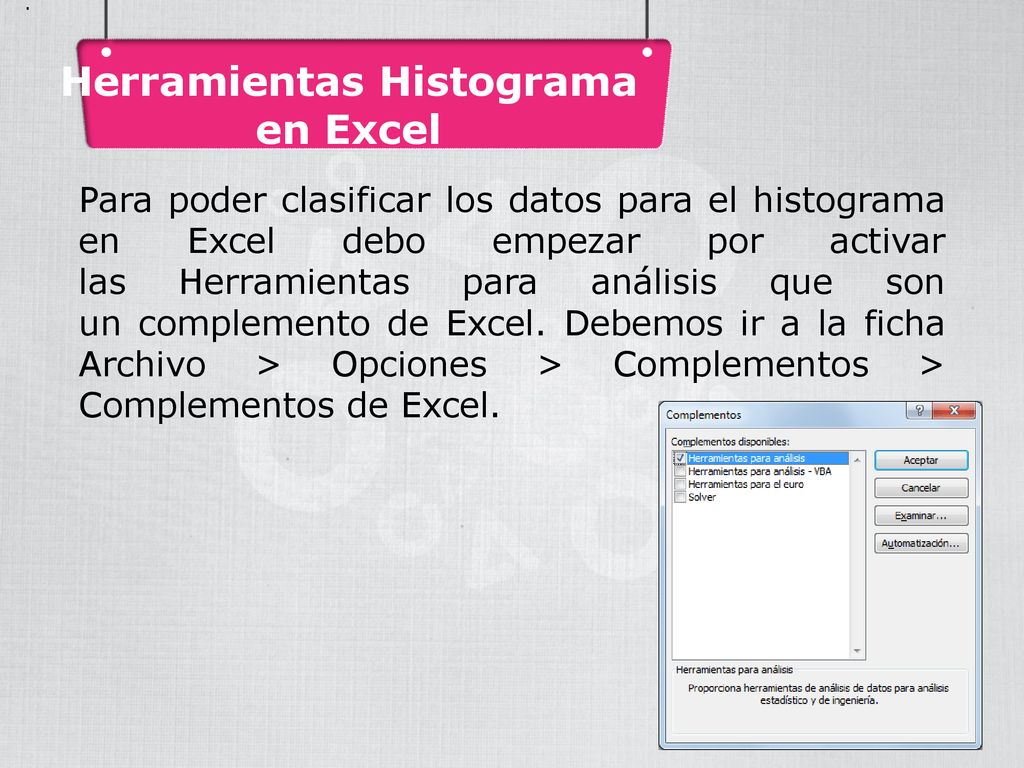

. Herramientas Histograma en Excel La suma de las frecuencias absolutas es igual al número total de datos, que se representa por N. La suma de las frecuencias absolutas es igual al número total de datos, que se representa por N. Para poder clasificar los datos para el histograma en Excel debo empezar por activar las Herramientas para análisis que son un complemento de Excel. Debemos ir a la ficha Archivo > Opciones > Complementos > Complementos de Excel.

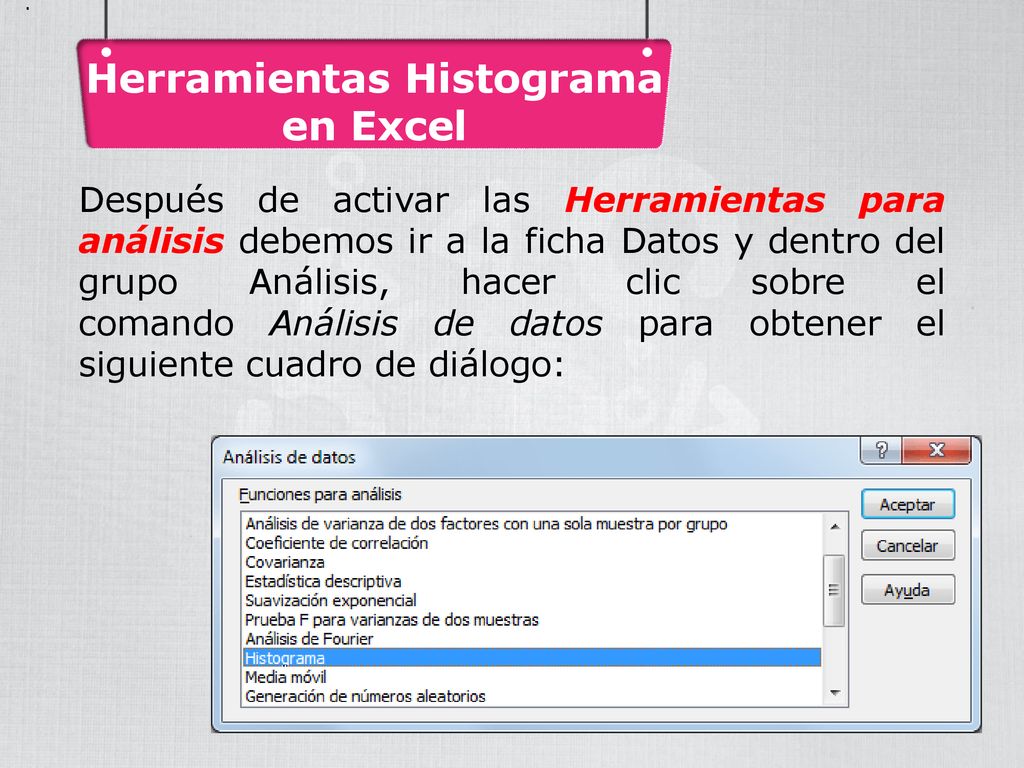

10 Herramientas Histograma en Excel
. Herramientas Histograma en Excel La suma de las frecuencias absolutas es igual al número total de datos, que se representa por N. La suma de las frecuencias absolutas es igual al número total de datos, que se representa por N. Después de activar las Herramientas para análisis debemos ir a la ficha Datos y dentro del grupo Análisis, hacer clic sobre el comando Análisis de datos para obtener el siguiente cuadro de diálogo:

11 Herramientas Histograma en Excel

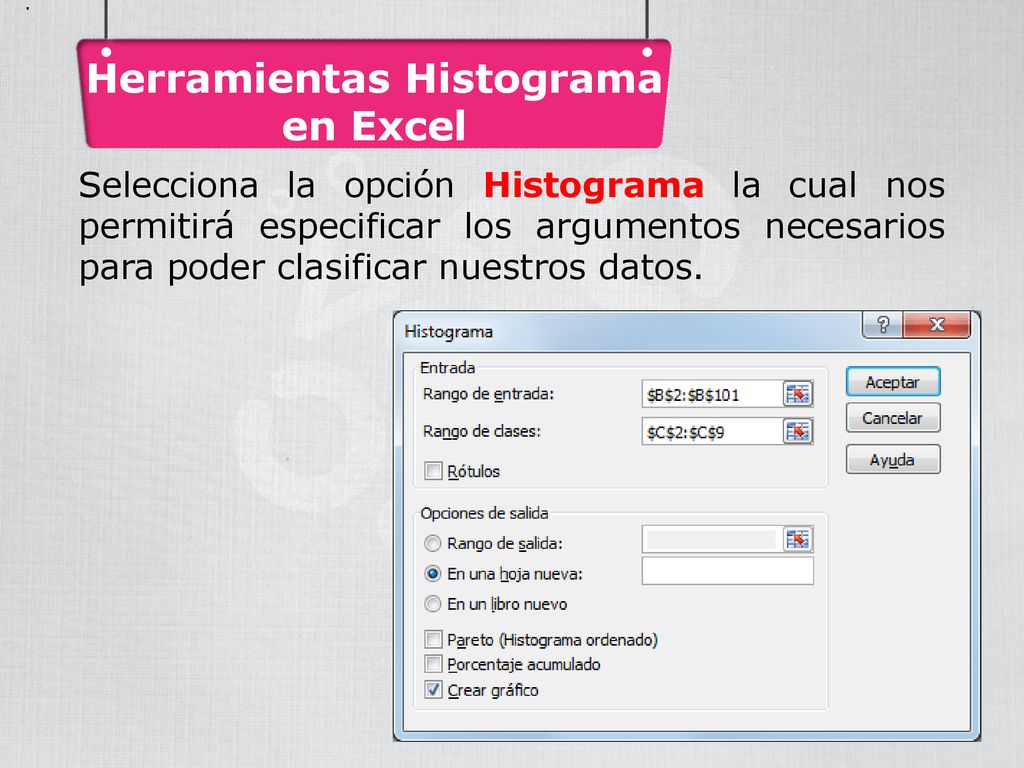

. Herramientas Histograma en Excel La suma de las frecuencias absolutas es igual al número total de datos, que se representa por N. La suma de las frecuencias absolutas es igual al número total de datos, que se representa por N. Selecciona la opción Histograma la cual nos permitirá especificar los argumentos necesarios para poder clasificar nuestros datos.

12 Herramientas Histograma en Excel
. Herramientas Histograma en Excel La suma de las frecuencias absolutas es igual al número total de datos, que se representa por N. La suma de las frecuencias absolutas es igual al número total de datos, que se representa por N. Selecciona la opción Histograma la cual nos permitirá especificar los argumentos necesarios para poder clasificar nuestros datos.

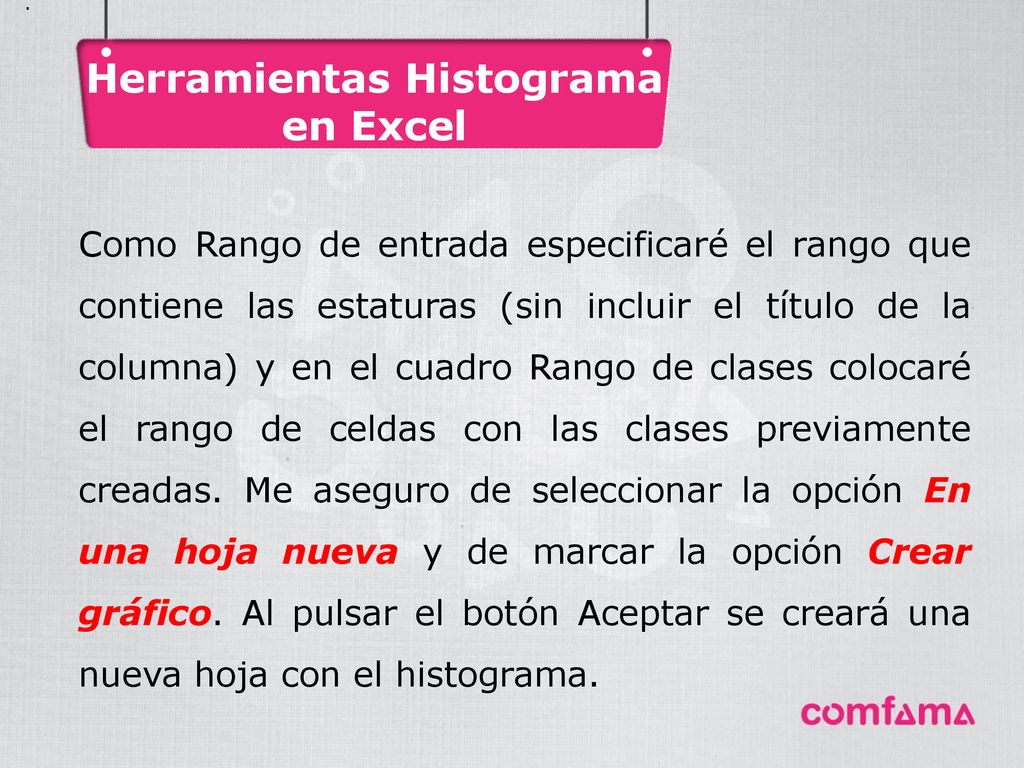

13 Herramientas Histograma en Excel
. Herramientas Histograma en Excel La suma de las frecuencias absolutas es igual al número total de datos, que se representa por N. La suma de las frecuencias absolutas es igual al número total de datos, que se representa por N. Como Rango de entrada especificaré el rango que contiene las estaturas (sin incluir el título de la columna) y en el cuadro Rango de clases colocaré el rango de celdas con las clases previamente creadas. Me aseguro de seleccionar la opción En una hoja nueva y de marcar la opción Crear gráfico. Al pulsar el botón Aceptar se creará una nueva hoja con el histograma.

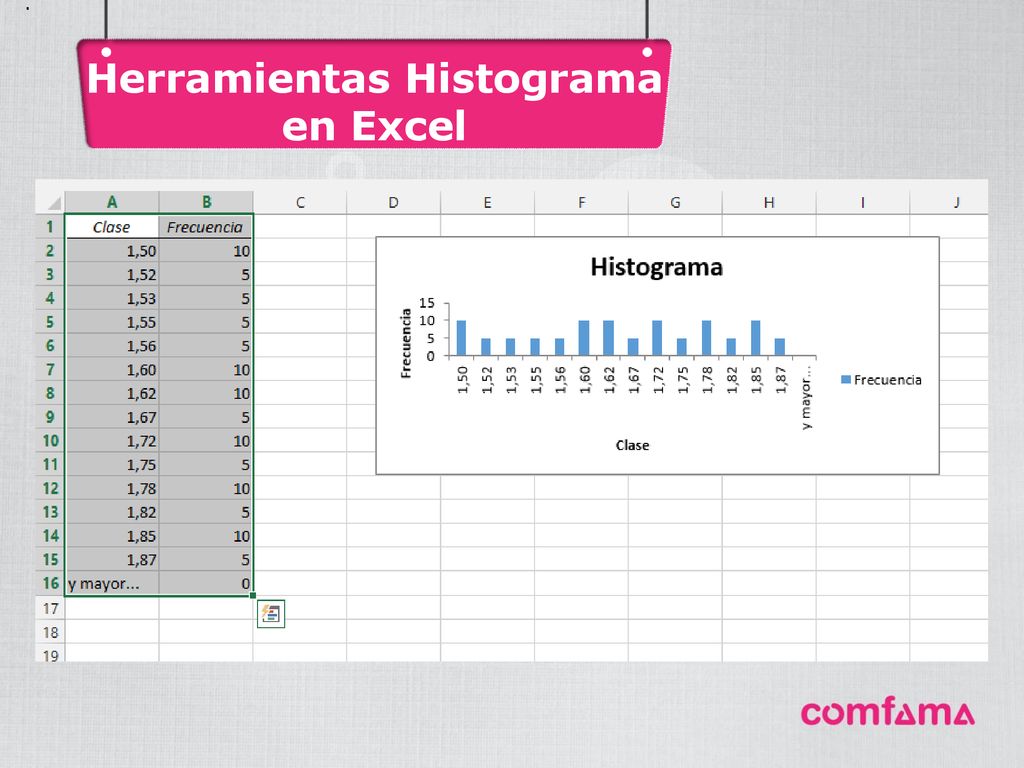

14 Herramientas Histograma en Excel
. Herramientas Histograma en Excel La suma de las frecuencias absolutas es igual al número total de datos, que se representa por N. La suma de las frecuencias absolutas es igual al número total de datos, que se representa por N.

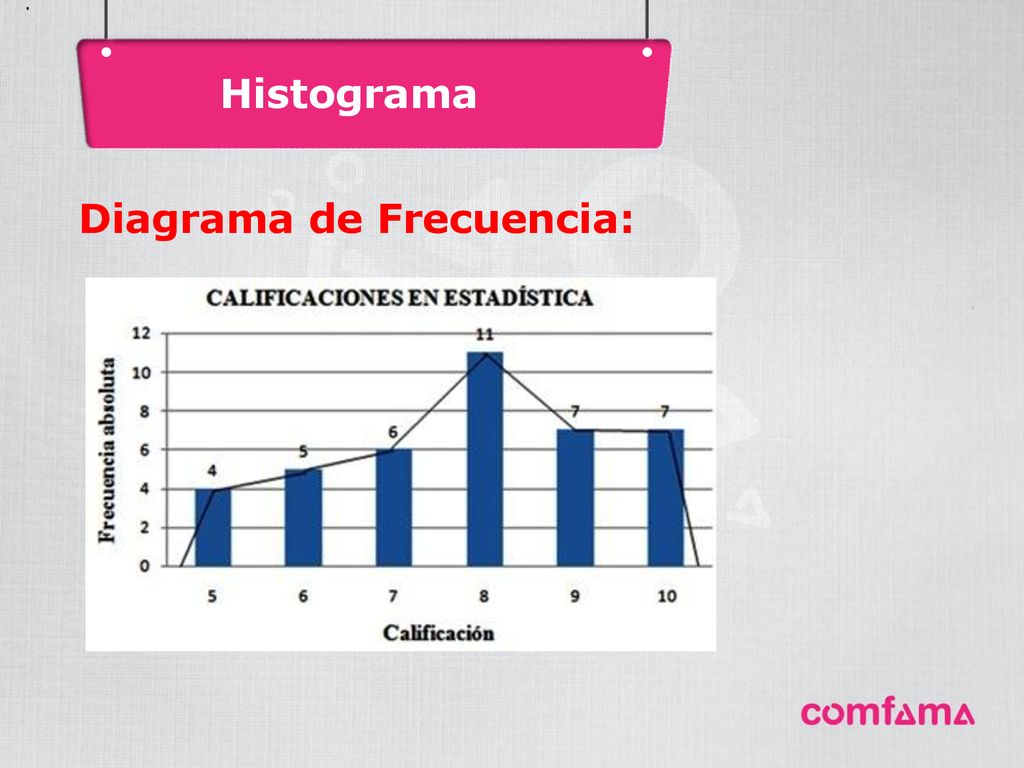

15 Diagrama de Frecuencia:
. Histograma La suma de las frecuencias absolutas es igual al número total de datos, que se representa por N. La suma de las frecuencias absolutas es igual al número total de datos, que se representa por N. Diagrama de Frecuencia:

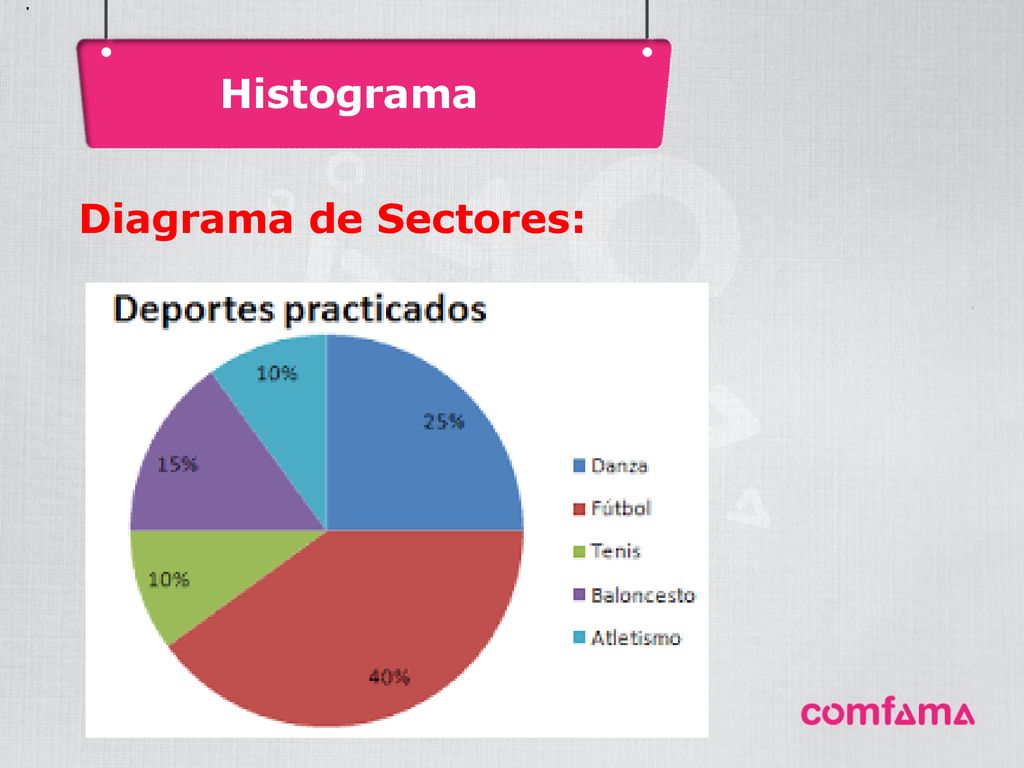

16 Histograma Diagrama de Sectores: .
La suma de las frecuencias absolutas es igual al número total de datos, que se representa por N. La suma de las frecuencias absolutas es igual al número total de datos, que se representa por N. Diagrama de Sectores:

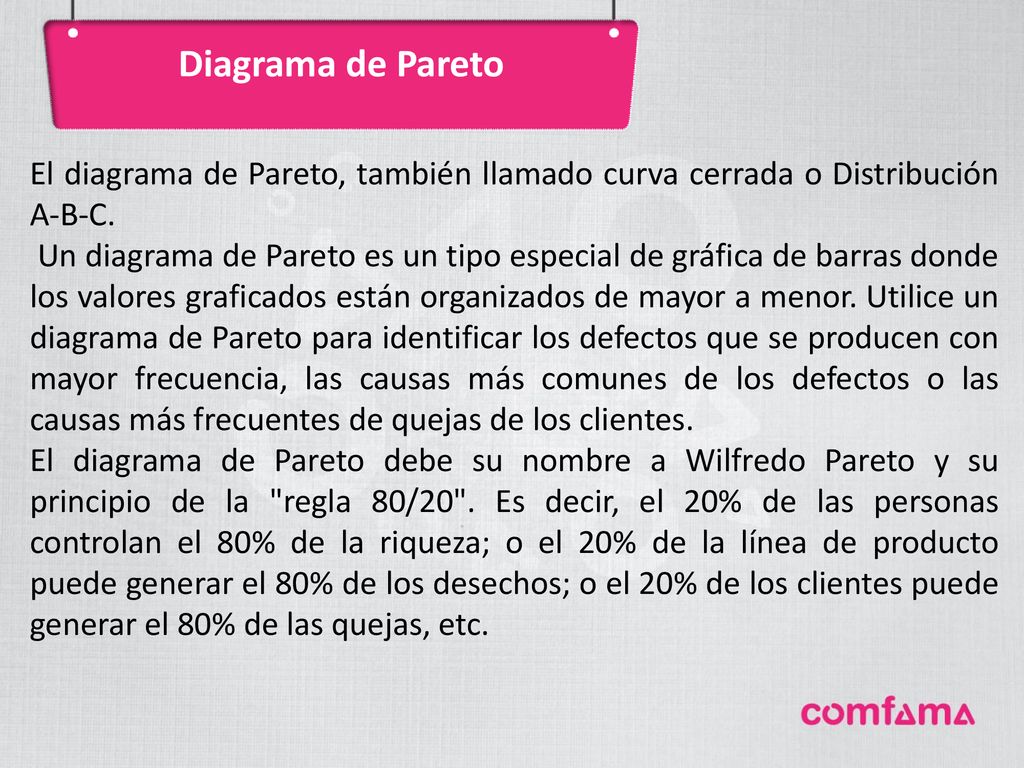

17 Diagrama de Pareto El diagrama de Pareto, también llamado curva cerrada o Distribución A-B-C. Un diagrama de Pareto es un tipo especial de gráfica de barras donde los valores graficados están organizados de mayor a menor. Utilice un diagrama de Pareto para identificar los defectos que se producen con mayor frecuencia, las causas más comunes de los defectos o las causas más frecuentes de quejas de los clientes. El diagrama de Pareto debe su nombre a Wilfredo Pareto y su principio de la "regla 80/20". Es decir, el 20% de las personas controlan el 80% de la riqueza; o el 20% de la línea de producto puede generar el 80% de los desechos; o el 20% de los clientes puede generar el 80% de las quejas, etc.

18 Ejemplo simple de un diagrama de Pareto usando datos hipotéticos
Ejemplo simple de un diagrama de Pareto usando datos hipotéticos. Se muestran las frecuencias relativas en un diagrama de barras y en una línea roja las frecuencias acumuladas de las causas por las que los empleados llegan tarde a trabajar a una empresa..

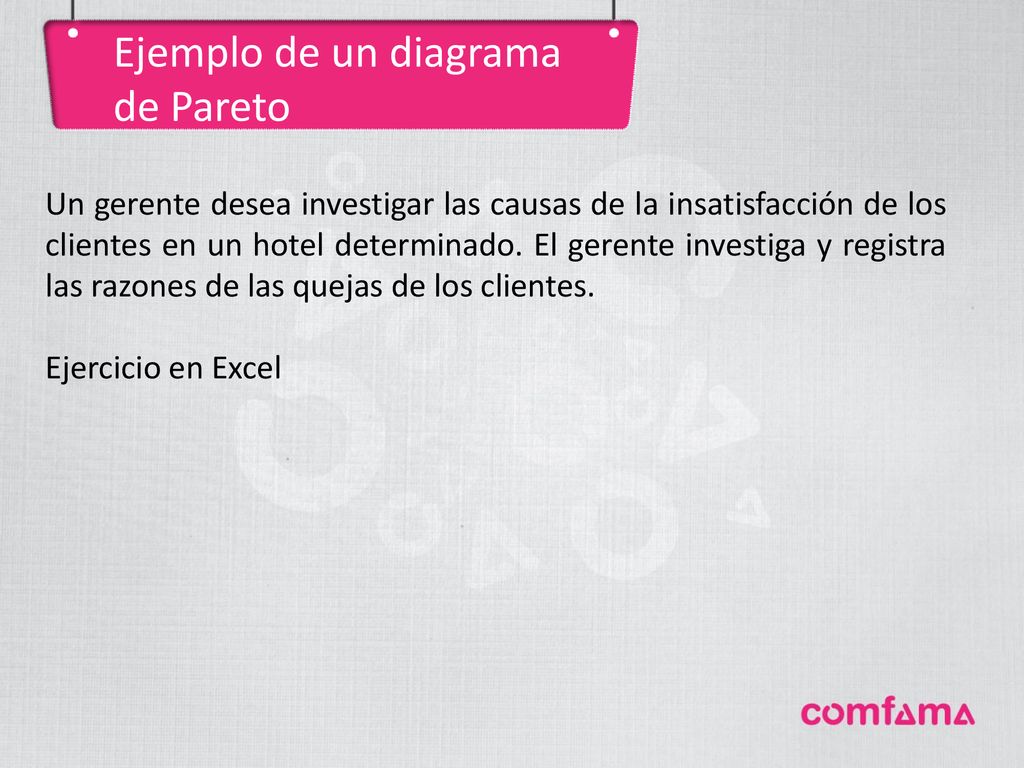

19 Ejemplo de un diagrama de Pareto
Un gerente desea investigar las causas de la insatisfacción de los clientes en un hotel determinado. El gerente investiga y registra las razones de las quejas de los clientes. Ejercicio en Excel
