Herramientas de análisis

Presentación del tema: "Herramientas de análisis"— Transcripción de la presentación:

1 Herramientas de análisis
PPT3-3T Herramientas de análisis DIAGRAMA DE PARETO Guía Teórica

2 ¿Qué es un diagrama de Pareto?
Es una representación gráfica de los datos obtenidos de un problema y resulta de utilidad para identificar cuáles son los aspectos prioritarios que se deben enfrentar

3 También se lo conoce como diagrama ABC o Diagrama 20-80
En 1909 el economista y sociólogo Vilfredo Pareto (1848 – 1923) publicó los resultados de sus estudios sobre la distribución de la riqueza, observando que el 80% de la misma se encontraba concentrada en el 20% de la población. También se lo conoce como diagrama ABC o Diagrama 20-80

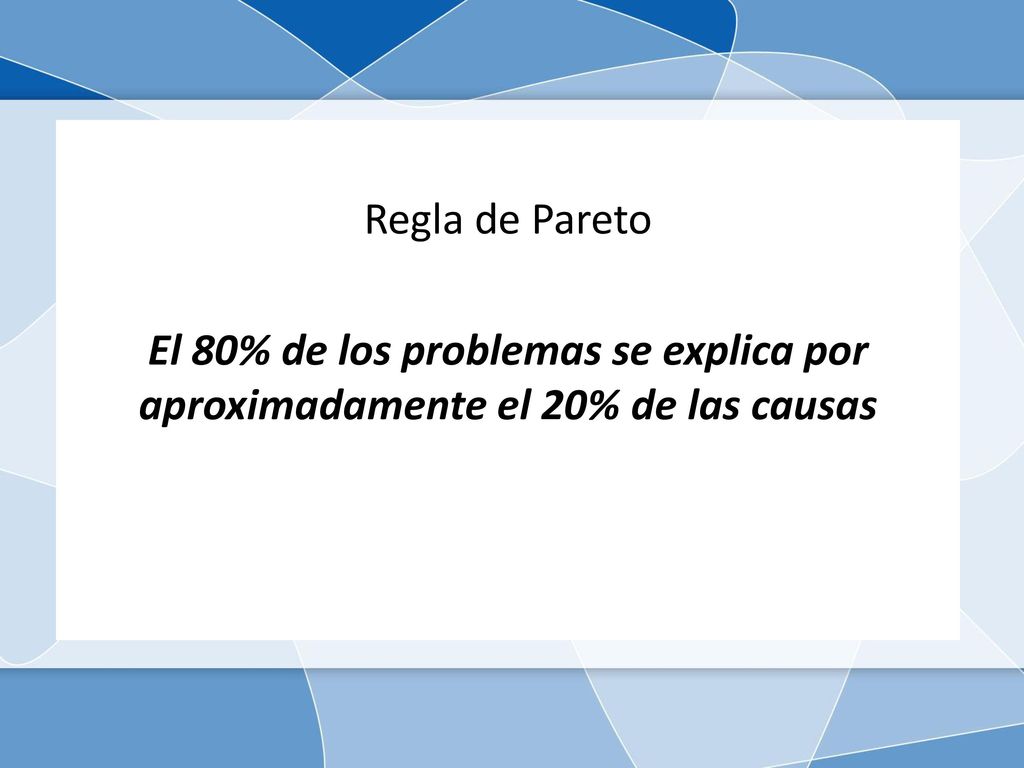

4 Regla de Pareto El 80% de los problemas se explica por aproximadamente el 20% de las causas

5 Es una gráfica para organizar datos de forma que queden en orden descendente, de izquierda a derecha y separados por barras. Mediante la gráfica colocamos los "pocos problemas que son vitales" a la izquierda y los "muchos triviales" a la derecha.

6

7 Aunque no hay que tomar los números 80 y 20 literalmente, se puede observar el principio de Pareto en muchas situaciones. En muchas empresas, el 80% de la facturación viene de solo 20% de los clientes y los departamentos técnicos saben que un 20% de los usuarios causan el 80% de los problemas.

8 Para poder mejorar tu productividad personal es importante saber que solo 20% de las tareas ya dan el 80% del resultado. El truco está en identificar el 20% y enfocarte en esas tareas

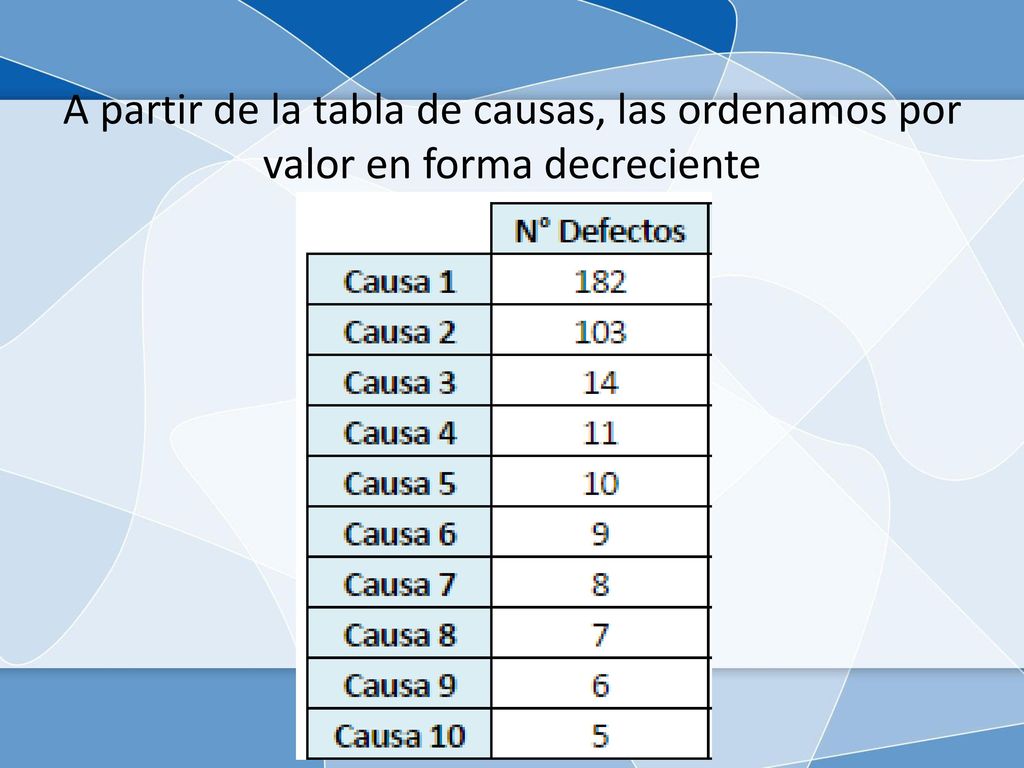

9 A partir de la tabla de causas, las ordenamos por valor en forma decreciente

10 Calcular porcentaje de incidencia

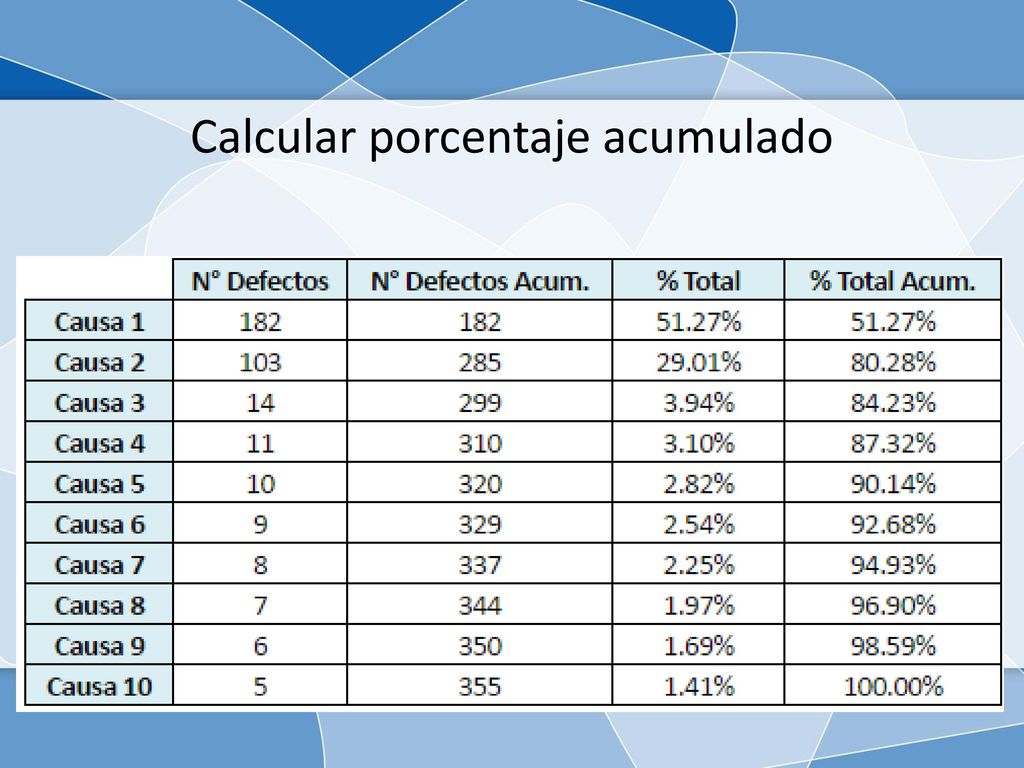

11 Calcular porcentaje acumulado

12

13 Elaboración del diagrama de Pareto Seleccionar los datos a utilizar
Agrupar los datos por categorías Tabular los datos Comenzando por la categoría que contenga más elementos y, siguiendo en orden descendente, calcular: Frecuencia absoluta. Frecuencia absoluta acumulada. Frecuencia relativa unitaria. Frecuencia relativa acumulada.

14 EJERCICIO Nº 1 Defectos en los tejidos de una empresa textil
EJERCICIO Nº 1 Defectos en los tejidos de una empresa textil. En una empresa textil se desea analizar el número de defectos en los tejidos que fabrica. En la tabla siguiente se muestran los factores que se han identificado como causantes de los mismos así como el número de defectos asociado a ellos:

15 Graficar Diagrama de Pareto
Determinar factores principales causantes de defectos de acuerdo a la regla de pareto.

16 EJERCICIO Nº 2 Hurtos en un gran almacén Un gran almacén, que registraba elevados costos por hurtos, encargó a un grupo de trabajo resolver el problema. Como el almacén disponía de varias plantas y ofrecía mercancía de naturaleza muy diferente el equipo decidió de empezar las investigaciones recogiendo datos sobre los costos por hurtos en varias secciones y realizar un Análisis de Pareto.

17
