Tema 2: Modelos Científicos y Mapas I

Presentación del tema: "Tema 2: Modelos Científicos y Mapas I"— Transcripción de la presentación:

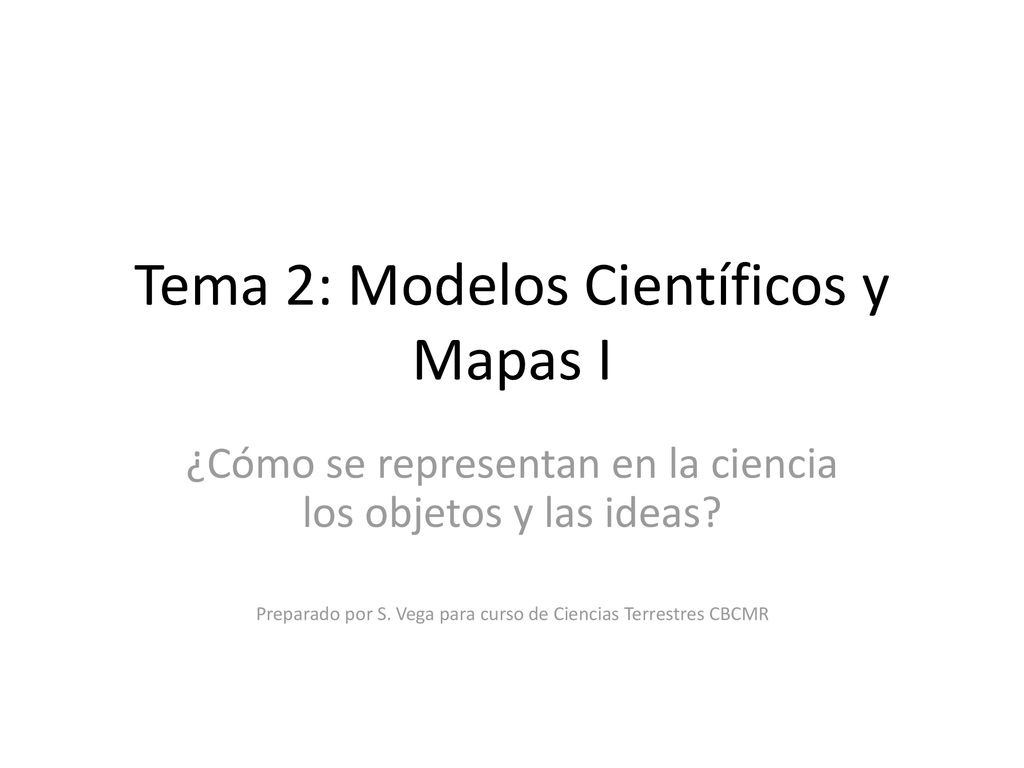

1 Tema 2: Modelos Científicos y Mapas I
¿Cómo se representan en la ciencia los objetos y las ideas? Preparado por S. Vega para curso de Ciencias Terrestres CBCMR

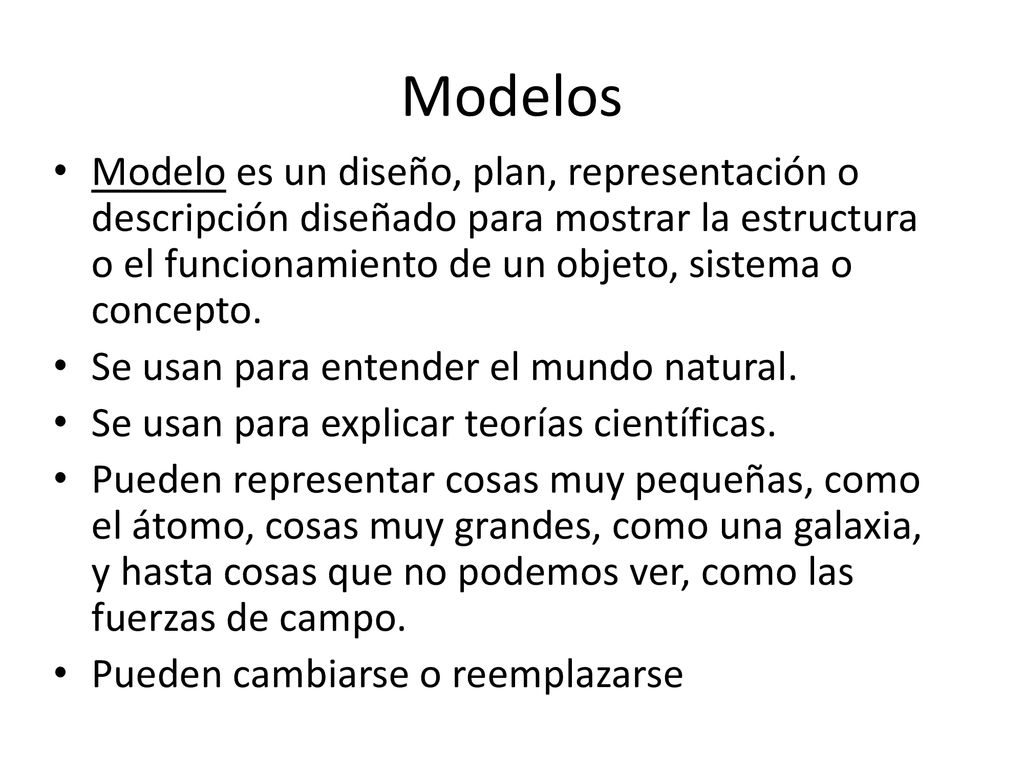

2 Modelos Modelo es un diseño, plan, representación o descripción diseñado para mostrar la estructura o el funcionamiento de un objeto, sistema o concepto. Se usan para entender el mundo natural. Se usan para explicar teorías científicas. Pueden representar cosas muy pequeñas, como el átomo, cosas muy grandes, como una galaxia, y hasta cosas que no podemos ver, como las fuerzas de campo. Pueden cambiarse o reemplazarse

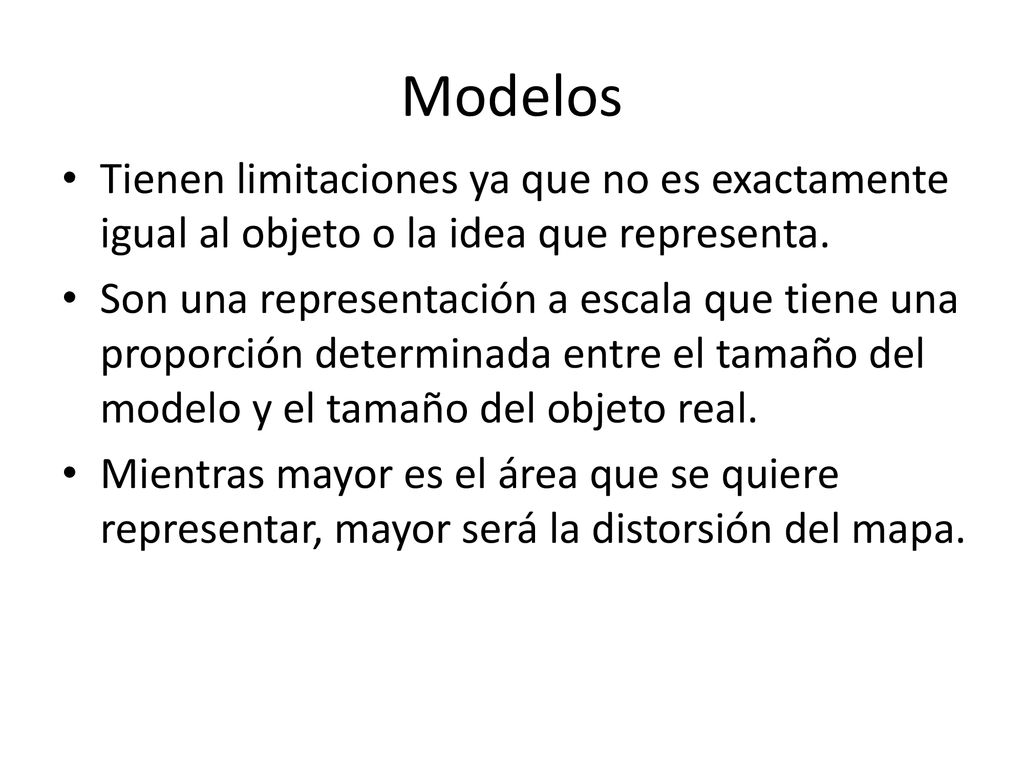

3 Modelos Tienen limitaciones ya que no es exactamente igual al objeto o la idea que representa. Son una representación a escala que tiene una proporción determinada entre el tamaño del modelo y el tamaño del objeto real. Mientras mayor es el área que se quiere representar, mayor será la distorsión del mapa.

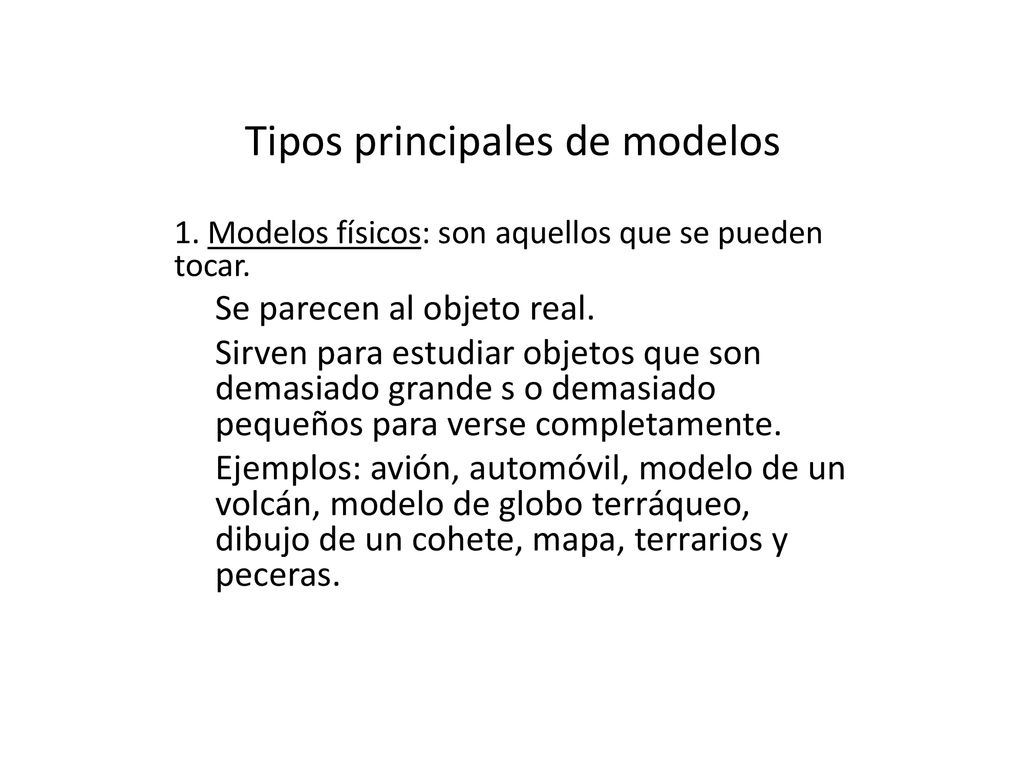

4 Tipos principales de modelos
1. Modelos físicos: son aquellos que se pueden tocar. Se parecen al objeto real. Sirven para estudiar objetos que son demasiado grande s o demasiado pequeños para verse completamente. Ejemplos: avión, automóvil, modelo de un volcán, modelo de globo terráqueo, dibujo de un cohete, mapa, terrarios y peceras.

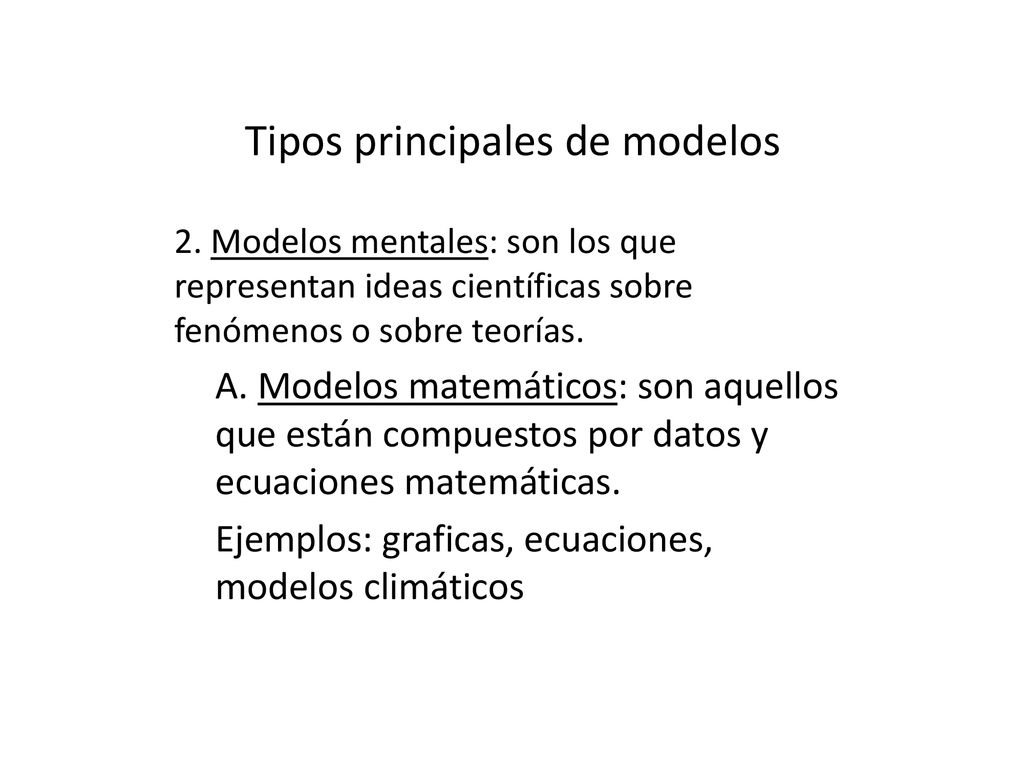

5 Tipos principales de modelos
2. Modelos mentales: son los que representan ideas científicas sobre fenómenos o sobre teorías. A. Modelos matemáticos: son aquellos que están compuestos por datos y ecuaciones matemáticas. Ejemplos: graficas, ecuaciones, modelos climáticos

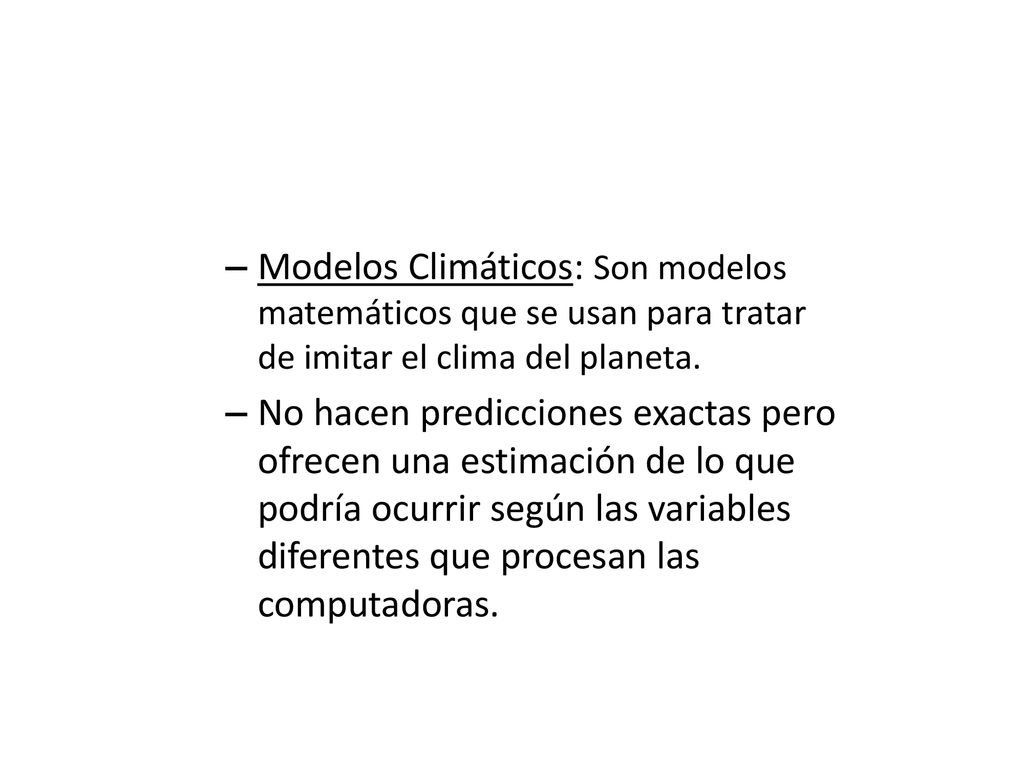

6 Modelos Climáticos: Son modelos matemáticos que se usan para tratar de imitar el clima del planeta.
No hacen predicciones exactas pero ofrecen una estimación de lo que podría ocurrir según las variables diferentes que procesan las computadoras.

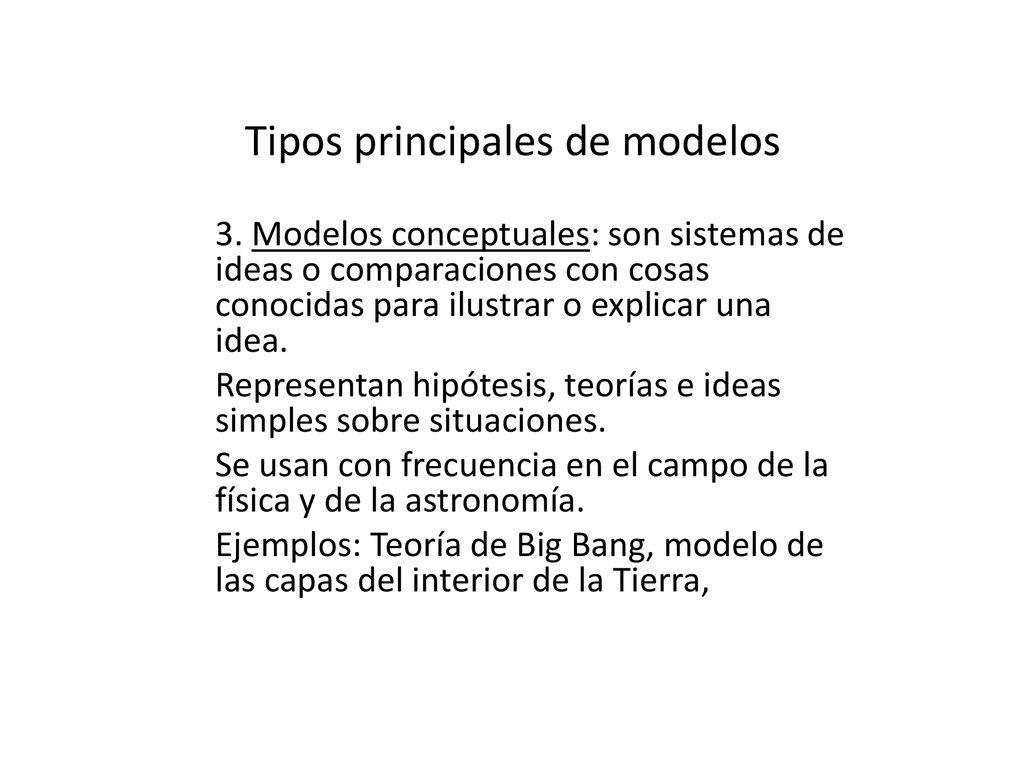

7 Tipos principales de modelos
3. Modelos conceptuales: son sistemas de ideas o comparaciones con cosas conocidas para ilustrar o explicar una idea. Representan hipótesis, teorías e ideas simples sobre situaciones. Se usan con frecuencia en el campo de la física y de la astronomía. Ejemplos: Teoría de Big Bang, modelo de las capas del interior de la Tierra,

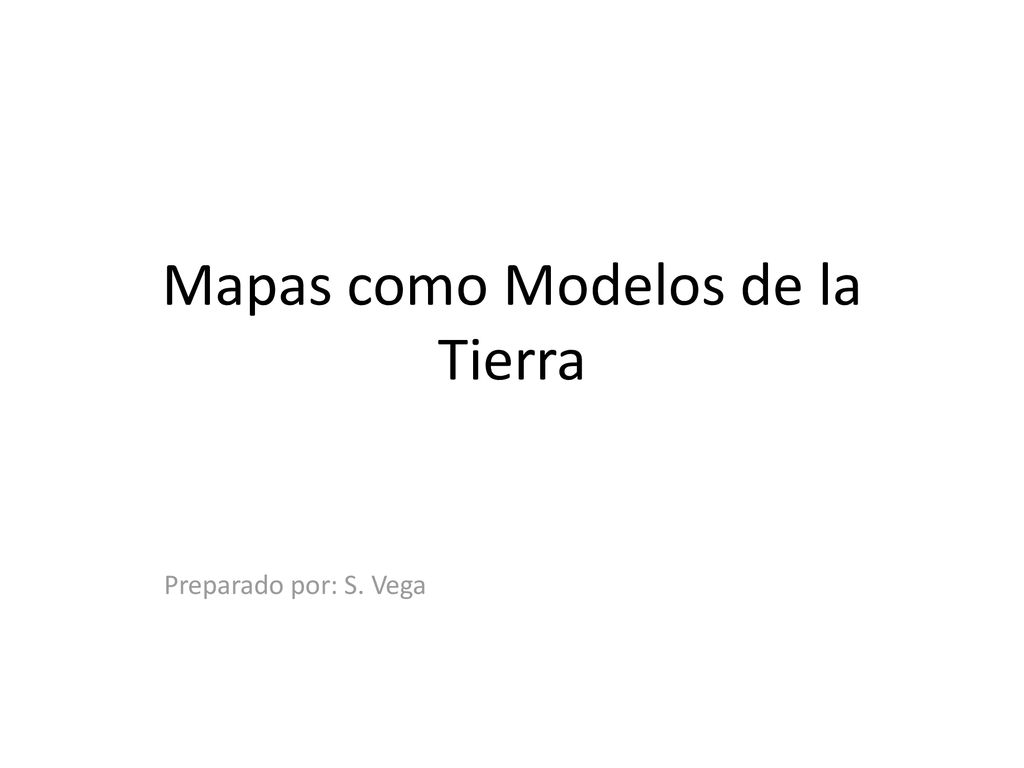

8 Mapas como Modelos de la Tierra
Preparado por: S. Vega

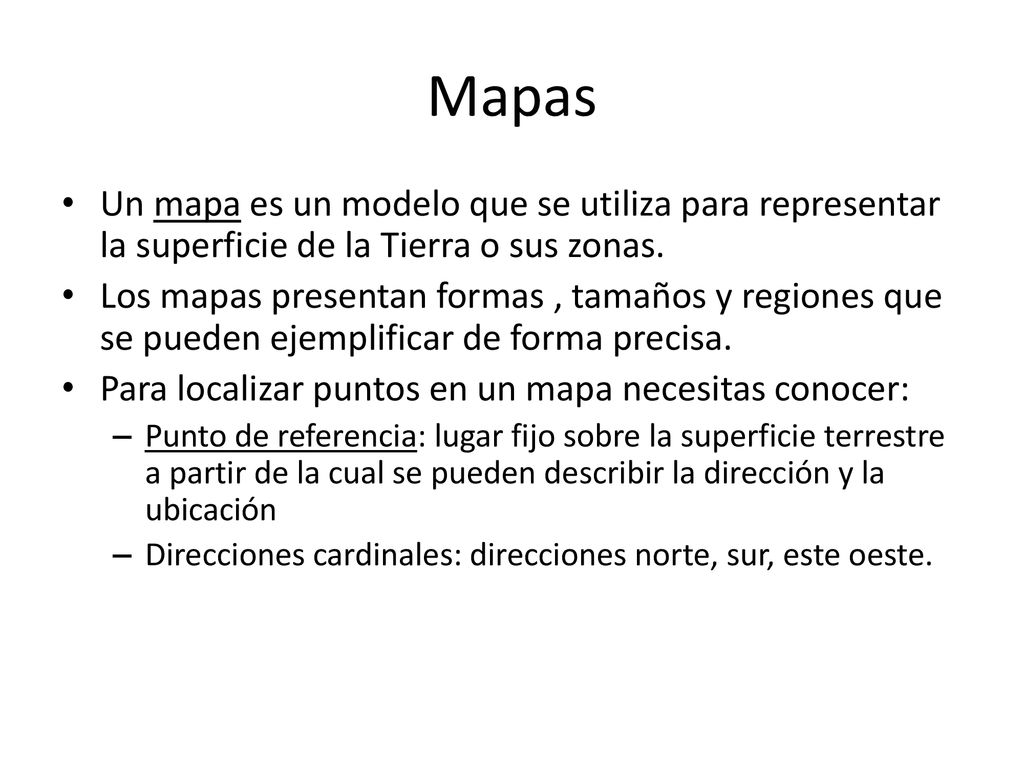

9 Mapas Un mapa es un modelo que se utiliza para representar la superficie de la Tierra o sus zonas. Los mapas presentan formas , tamaños y regiones que se pueden ejemplificar de forma precisa. Para localizar puntos en un mapa necesitas conocer: Punto de referencia: lugar fijo sobre la superficie terrestre a partir de la cual se pueden describir la dirección y la ubicación Direcciones cardinales: direcciones norte, sur, este oeste.

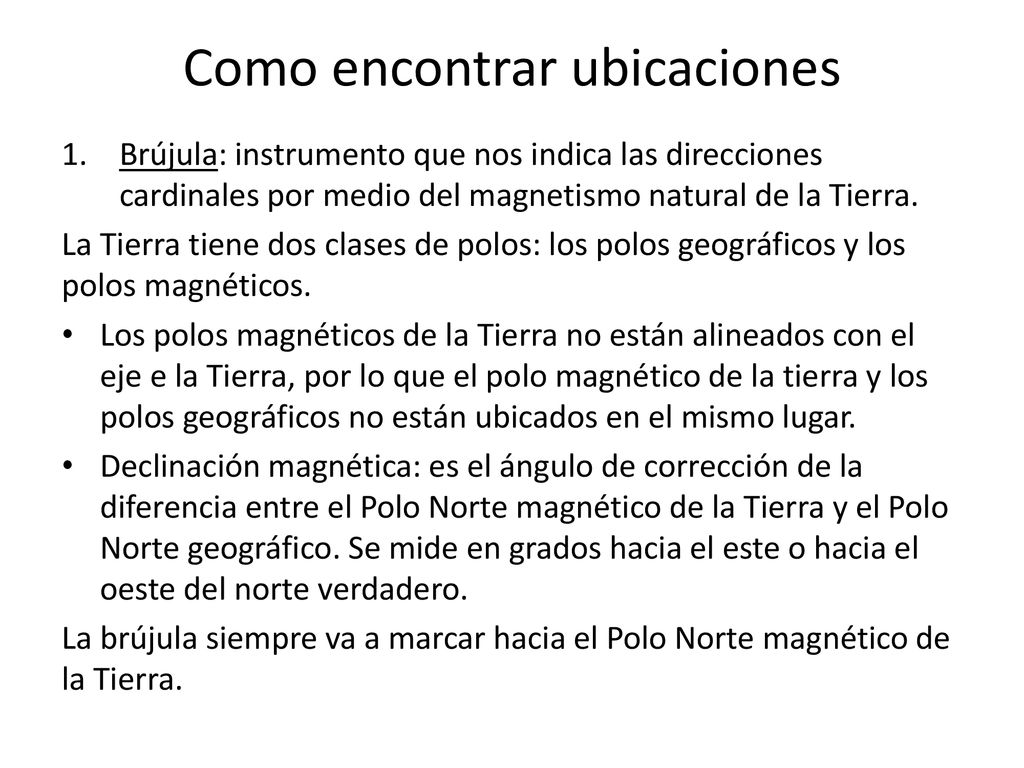

10 Como encontrar ubicaciones
Brújula: instrumento que nos indica las direcciones cardinales por medio del magnetismo natural de la Tierra. La Tierra tiene dos clases de polos: los polos geográficos y los polos magnéticos. Los polos magnéticos de la Tierra no están alineados con el eje e la Tierra, por lo que el polo magnético de la tierra y los polos geográficos no están ubicados en el mismo lugar. Declinación magnética: es el ángulo de corrección de la diferencia entre el Polo Norte magnético de la Tierra y el Polo Norte geográfico. Se mide en grados hacia el este o hacia el oeste del norte verdadero. La brújula siempre va a marcar hacia el Polo Norte magnético de la Tierra.

11 Como encontrar ubicaciones

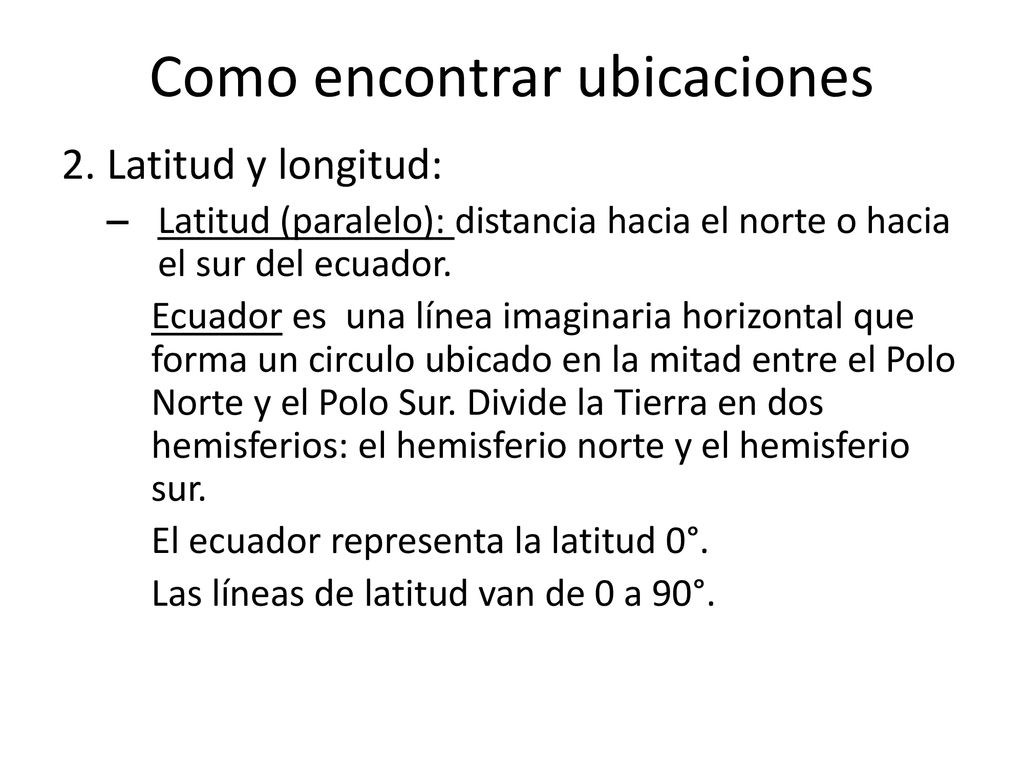

2. Latitud y longitud: Latitud (paralelo): distancia hacia el norte o hacia el sur del ecuador. Ecuador es una línea imaginaria horizontal que forma un circulo ubicado en la mitad entre el Polo Norte y el Polo Sur. Divide la Tierra en dos hemisferios: el hemisferio norte y el hemisferio sur. El ecuador representa la latitud 0°. Las líneas de latitud van de 0 a 90°.

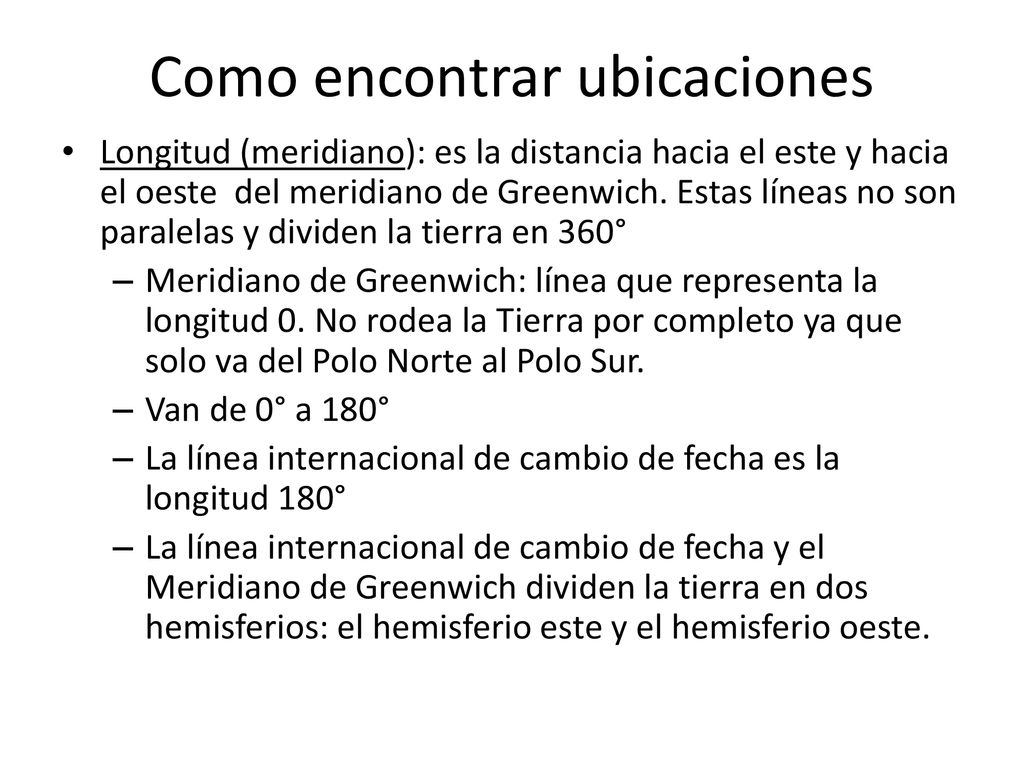

12 Como encontrar ubicaciones
Longitud (meridiano): es la distancia hacia el este y hacia el oeste del meridiano de Greenwich. Estas líneas no son paralelas y dividen la tierra en 360° Meridiano de Greenwich: línea que representa la longitud 0. No rodea la Tierra por completo ya que solo va del Polo Norte al Polo Sur. Van de 0° a 180° La línea internacional de cambio de fecha es la longitud 180° La línea internacional de cambio de fecha y el Meridiano de Greenwich dividen la tierra en dos hemisferios: el hemisferio este y el hemisferio oeste.

13 Como encontrar ubicaciones
Para indicar la posición de un lugar siempre se menciona primero la latitud (norte o sur) en que se encuentra y luego la longitud (oeste o este).

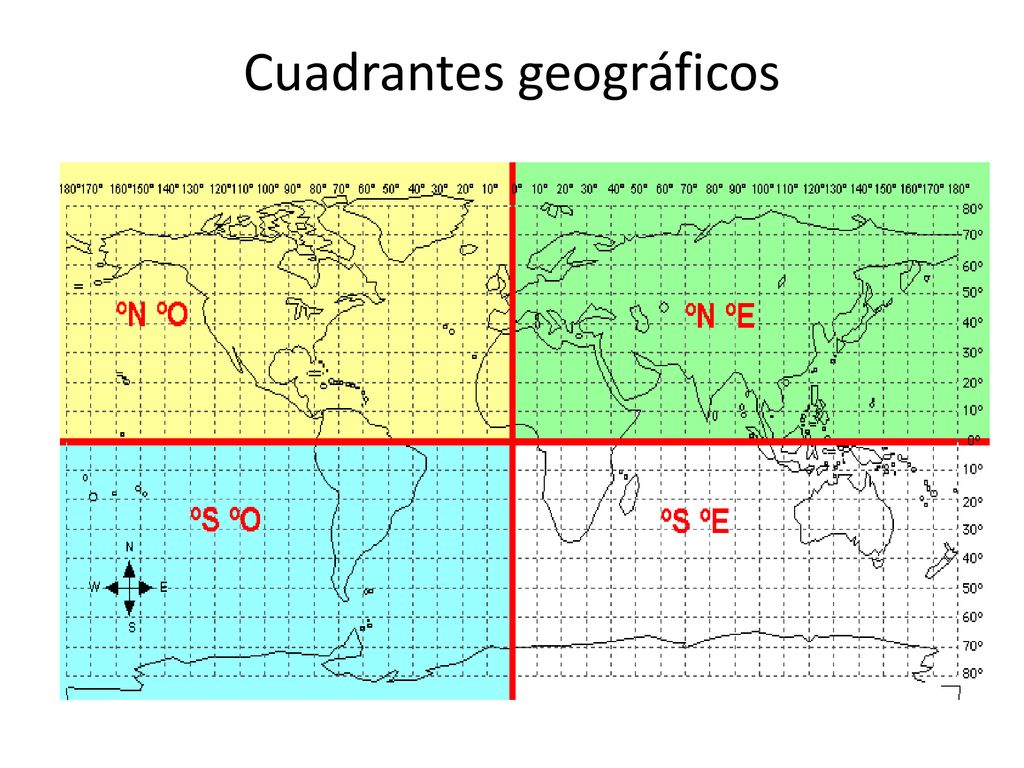

14 Cuadrantes geográficos

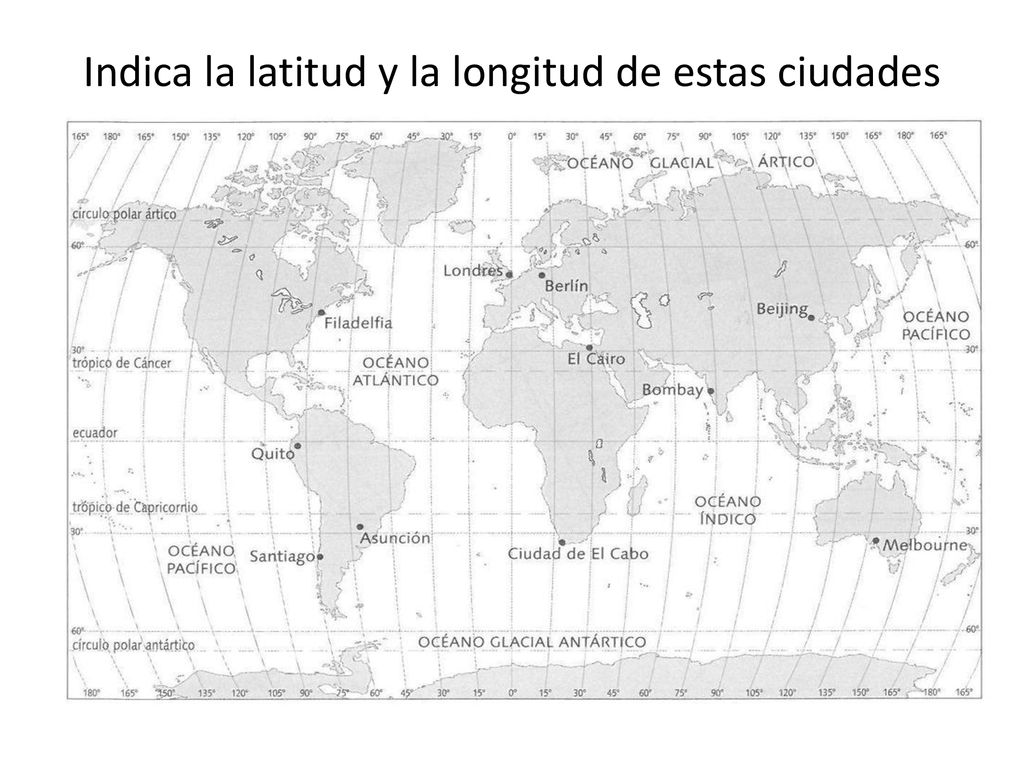

15 Indica la latitud y la longitud de estas ciudades

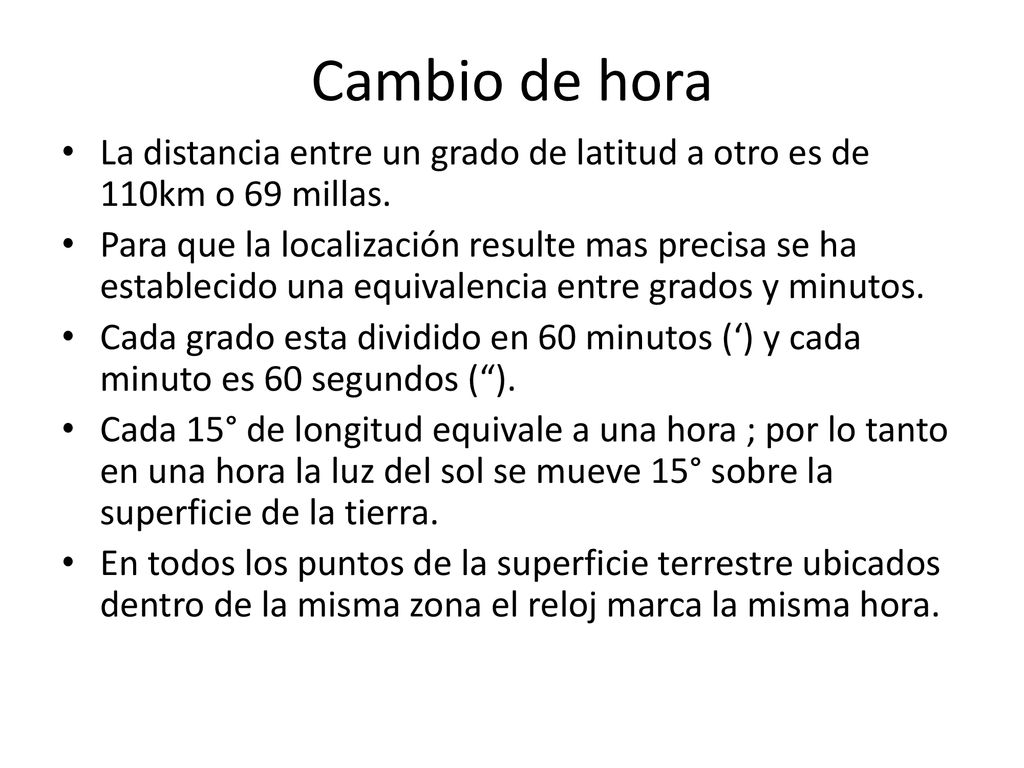

16 Cambio de hora La distancia entre un grado de latitud a otro es de 110km o 69 millas. Para que la localización resulte mas precisa se ha establecido una equivalencia entre grados y minutos. Cada grado esta dividido en 60 minutos (‘) y cada minuto es 60 segundos (“). Cada 15° de longitud equivale a una hora ; por lo tanto en una hora la luz del sol se mueve 15° sobre la superficie de la tierra. En todos los puntos de la superficie terrestre ubicados dentro de la misma zona el reloj marca la misma hora.

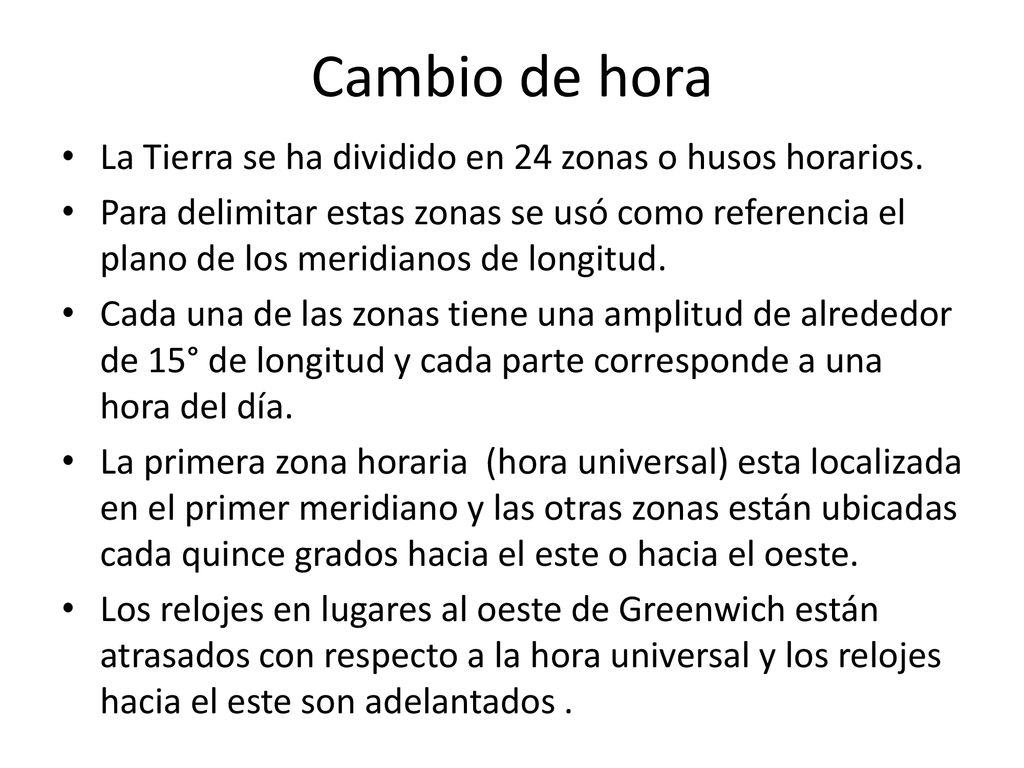

17 Cambio de hora La Tierra se ha dividido en 24 zonas o husos horarios.
Para delimitar estas zonas se usó como referencia el plano de los meridianos de longitud. Cada una de las zonas tiene una amplitud de alrededor de 15° de longitud y cada parte corresponde a una hora del día. La primera zona horaria (hora universal) esta localizada en el primer meridiano y las otras zonas están ubicadas cada quince grados hacia el este o hacia el oeste. Los relojes en lugares al oeste de Greenwich están atrasados con respecto a la hora universal y los relojes hacia el este son adelantados .

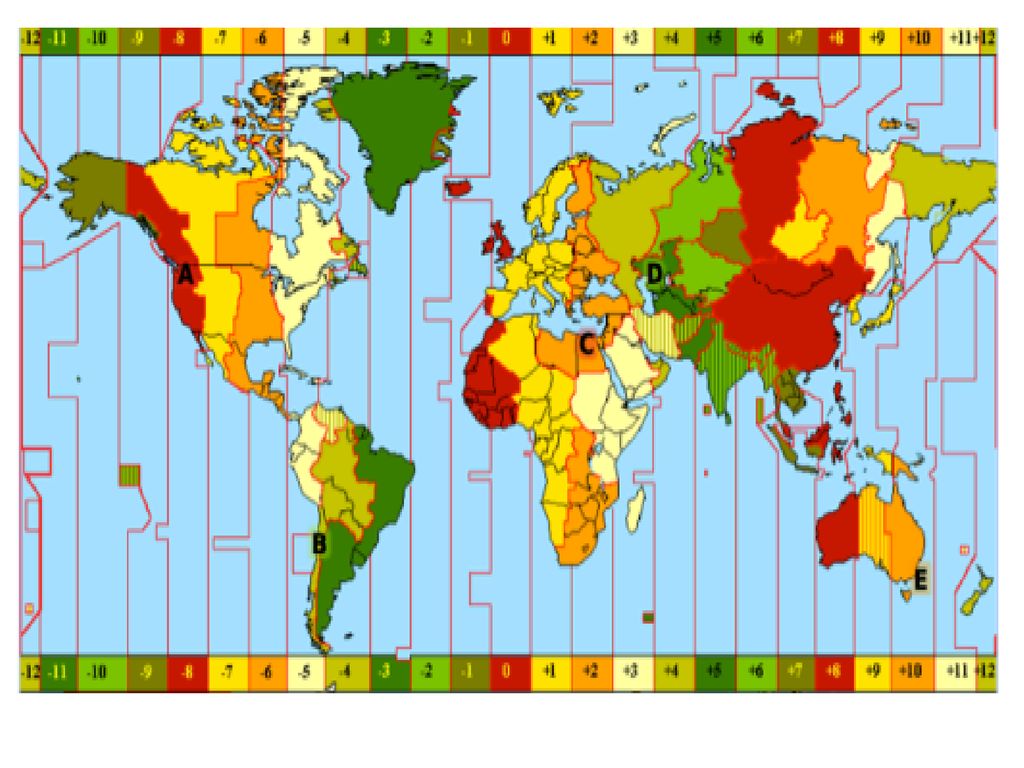

18
