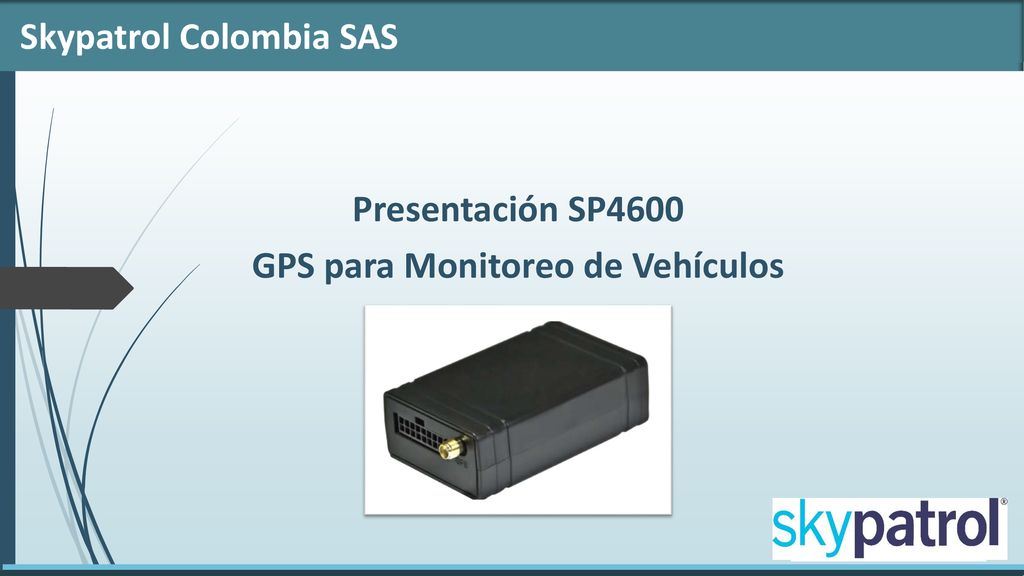

1 Skypatrol Colombia SAS
Presentación SP4600 GPS para Monitoreo de Vehículos

2 Skypatrol SP4600 Resumen de la Presentación: Aplicacion
Especificaciones Capacidades Arnés 1-Wire Puerto Serial RS232 Preguntas y respuestas.

3 SP Aplicaciones Es perfecta para su uso en aplicaciones exigentes de monitoreo y despacho de flota. Pueden ser utilizados en diversas actividades como en el mercado asegurador o el de localización y recuperación de vehículos. Tambien, es e equipo ideal si se requiere el uso de accesorios por puerto serial y 1-wire. Generadores Flotas Maquinaria Amarilla Vehículos Maquinaria

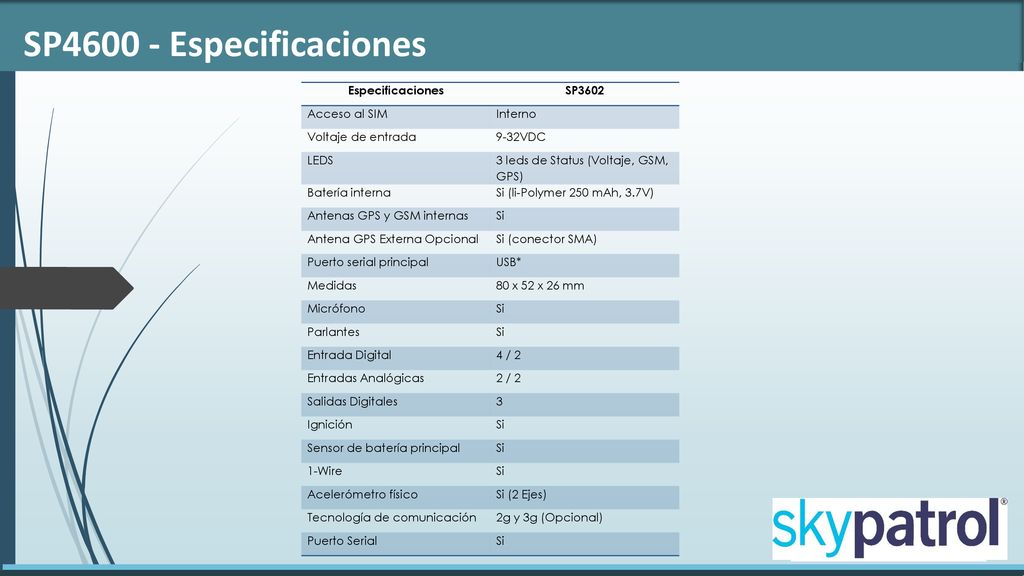

4 SP4600 - Especificaciones Especificaciones SP3602 Acceso al SIM
Interno Voltaje de entrada 9-32VDC LEDS 3 leds de Status (Voltaje, GSM, GPS) Batería interna Si (li-Polymer 250 mAh, 3.7V) Antenas GPS y GSM internas Si Antena GPS Externa Opcional Si (conector SMA) Puerto serial principal USB* Medidas 80 x 52 x 26 mm Micrófono Parlantes Entrada Digital 4 / 2 Entradas Analógicas 2 / 2 Salidas Digitales 3 Ignición Sensor de batería principal 1-Wire Acelerómetro físico Si (2 Ejes) Tecnología de comunicación 2g y 3g (Opcional) Puerto Serial

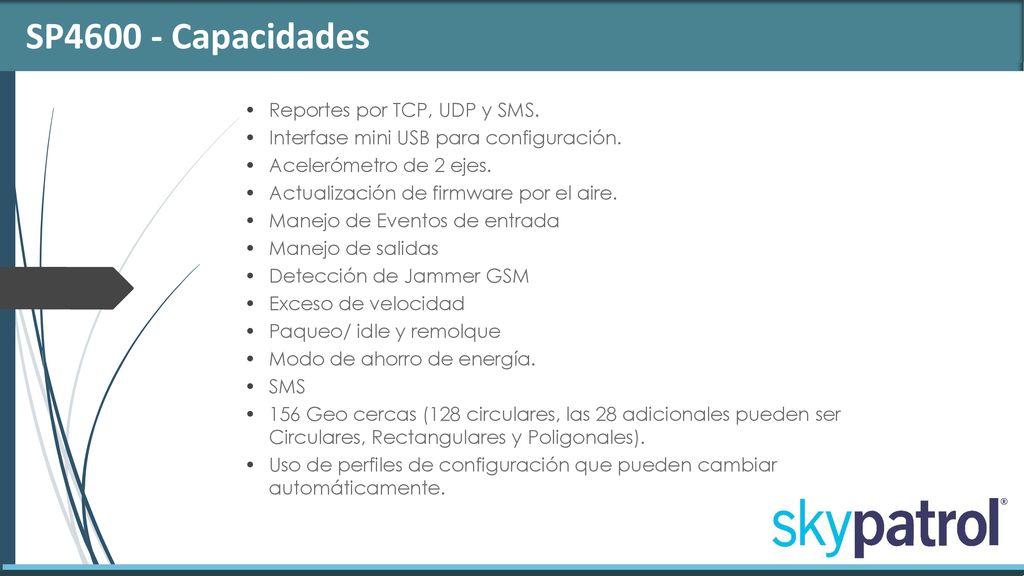

5 SP4600 - Capacidades Reportes por TCP, UDP y SMS.
Interfase mini USB para configuración. Acelerómetro de 2 ejes. Actualización de firmware por el aire. Manejo de Eventos de entrada Manejo de salidas Detección de Jammer GSM Exceso de velocidad Paqueo/ idle y remolque Modo de ahorro de energía. SMS 156 Geo cercas (128 circulares, las 28 adicionales pueden ser Circulares, Rectangulares y Poligonales). Uso de perfiles de configuración que pueden cambiar automáticamente.

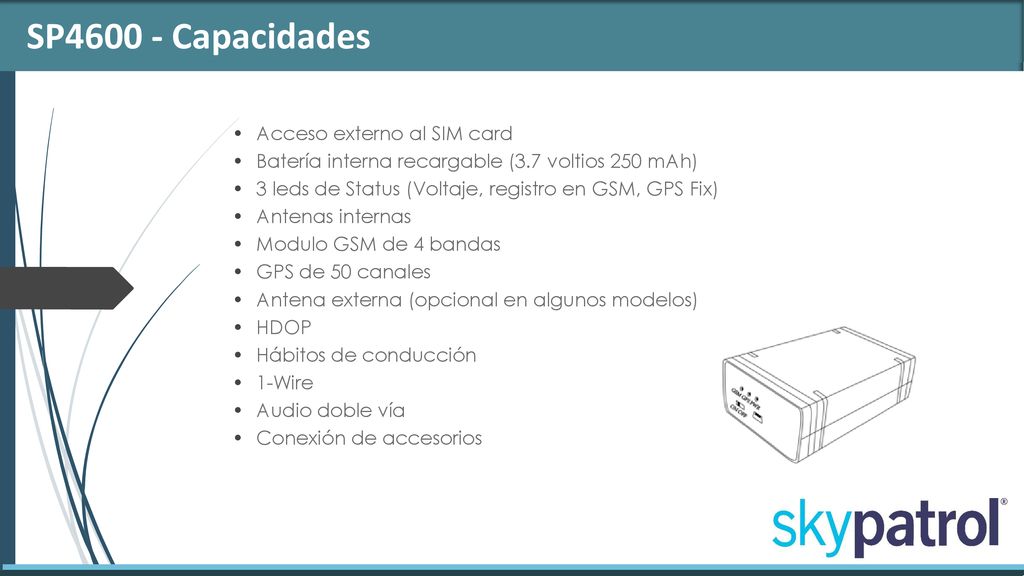

6 SP4600 - Capacidades Acceso externo al SIM card
Batería interna recargable (3.7 voltios 250 mAh) 3 leds de Status (Voltaje, registro en GSM, GPS Fix) Antenas internas Modulo GSM de 4 bandas GPS de 50 canales Antena externa (opcional en algunos modelos) HDOP Hábitos de conducción 1-Wire Audio doble vía Conexión de accesorios

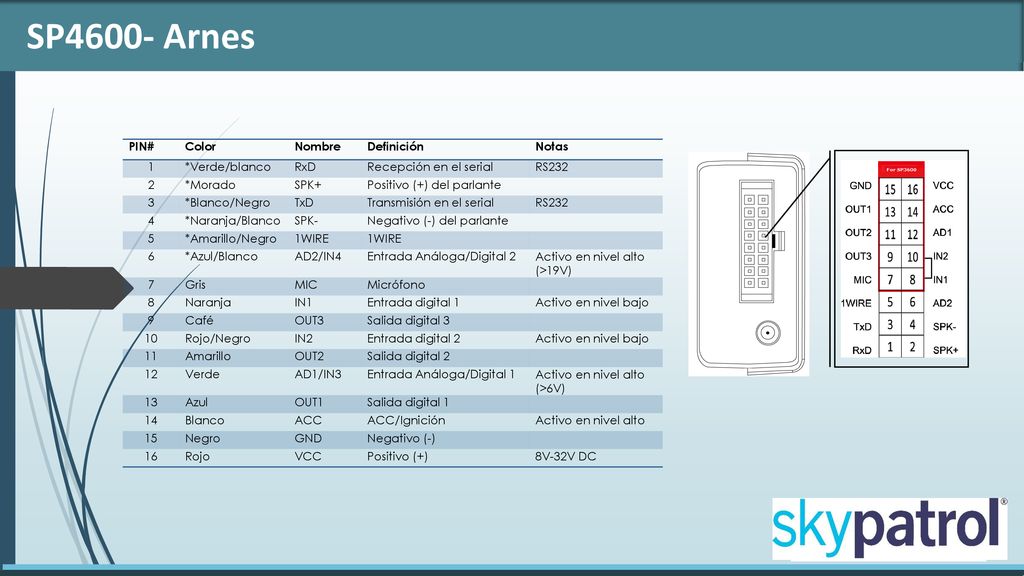

7 SP4600- Arnes PIN# Color Nombre Definición Notas 1 *Verde/blanco RxD
Recepción en el serial RS232 2 *Morado SPK+ Positivo (+) del parlante 3 *Blanco/Negro TxD Transmisión en el serial 4 *Naranja/Blanco SPK- Negativo (-) del parlante 5 *Amarillo/Negro 1WIRE 6 *Azul/Blanco AD2/IN4 Entrada Análoga/Digital 2 Activo en nivel alto (>19V) 7 Gris MIC Micrófono 8 Naranja IN1 Entrada digital 1 Activo en nivel bajo 9 Café OUT3 Salida digital 3 10 Rojo/Negro IN2 Entrada digital 2 11 Amarillo OUT2 Salida digital 2 12 Verde AD1/IN3 Entrada Análoga/Digital 1 (>6V) 13 Azul OUT1 Salida digital 1 14 Blanco ACC ACC/Ignición 15 Negro GND Negativo (-) 16 Rojo VCC Positivo (+) 8V-32V DC

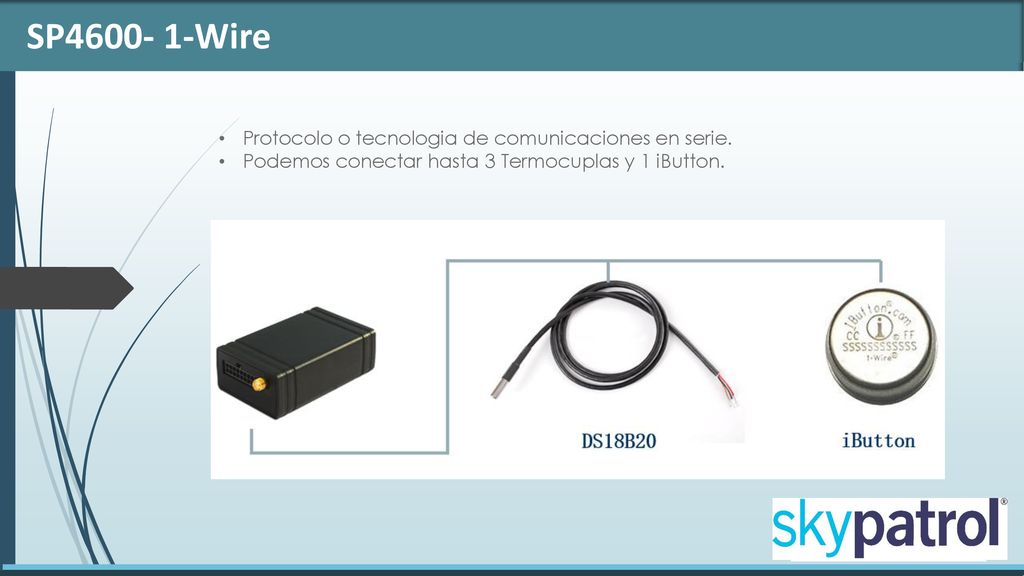

8 SP4600- 1-Wire Protocolo o tecnologia de comunicaciones en serie.
Podemos conectar hasta 3 Termocuplas y 1 iButton.

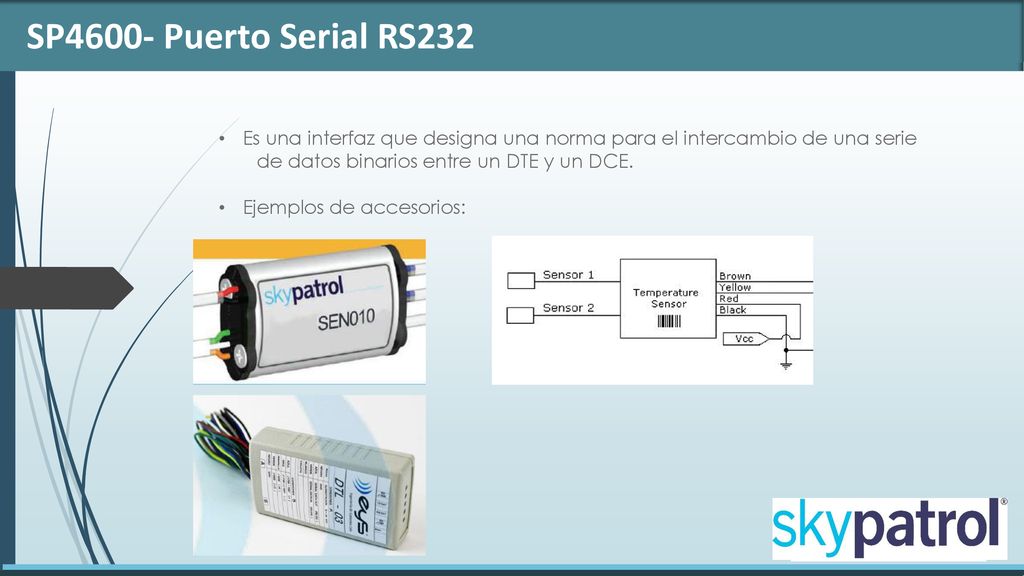

9 SP4600- Puerto Serial RS232 Es una interfaz que designa una norma para el intercambio de una serie de datos binarios entre un DTE y un DCE. Ejemplos de accesorios:

10 Preguntas / Respuestas
SP4600 – Preguntas y Respuestas Preguntas / Respuestas
