1
Asociación de resistencias
2
Valor cifra significati.

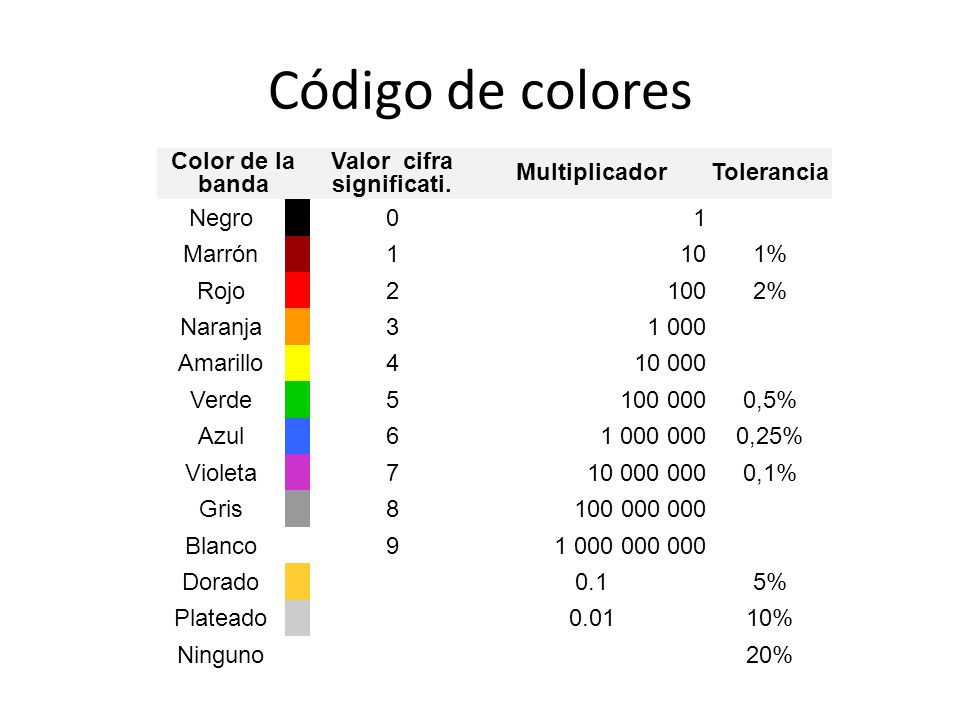

Código de colores Color de la banda Valor cifra significati. Multiplicador Tolerancia Negro 1 Marrón 10 1% Rojo 2 100 2% Naranja 3 1 000 Amarillo 4 10 000 Verde 5 0,5% Azul 6 0,25% Violeta 7 0,1% Gris 8 Blanco 9 Dorado 0.1 5% Plateado 0.01 10% Ninguno 20%
3

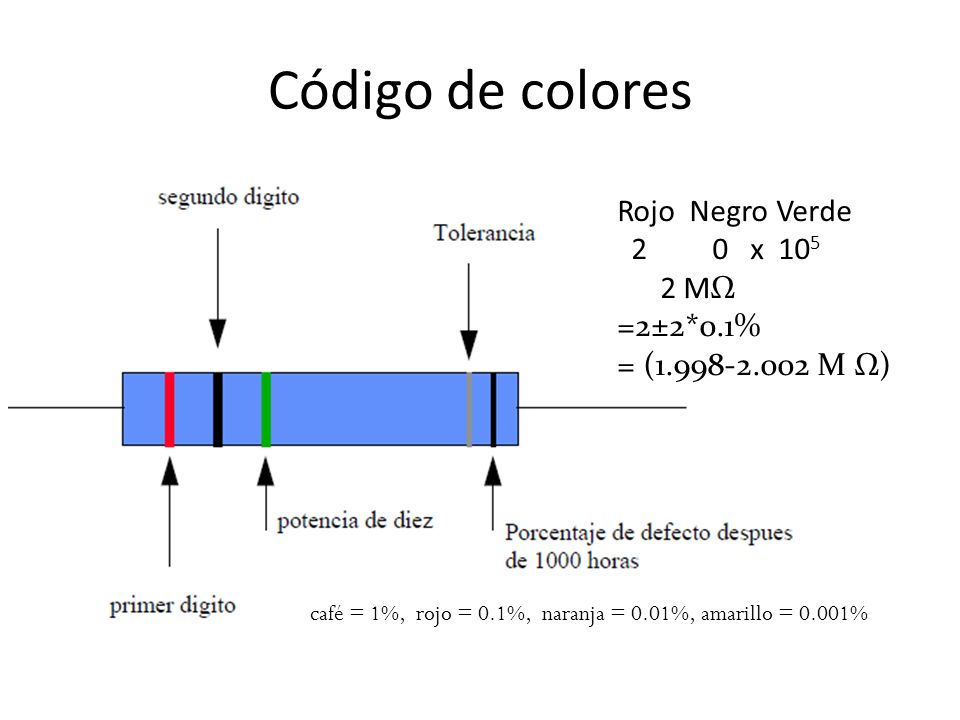

Código de colores Rojo Negro Verde 2 0 x 105 2 MΩ =2±2*0.1%
café = 1%, rojo = 0.1%, naranja = 0.01%, amarillo = 0.001%
4

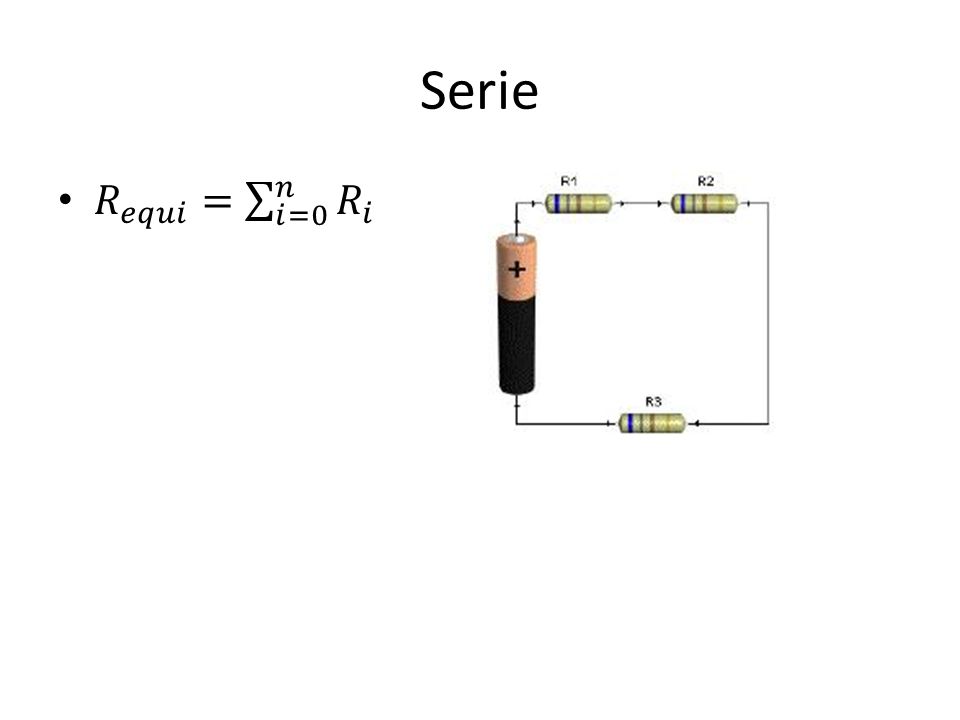

Serie 𝑅 𝑒𝑞𝑢𝑖 = 𝑖=0 𝑛 𝑅 𝑖
5
Paralelo 𝑅 𝑒𝑞𝑢𝑖 = 1 𝑖=0 𝑛 1 𝑅 𝑖
6

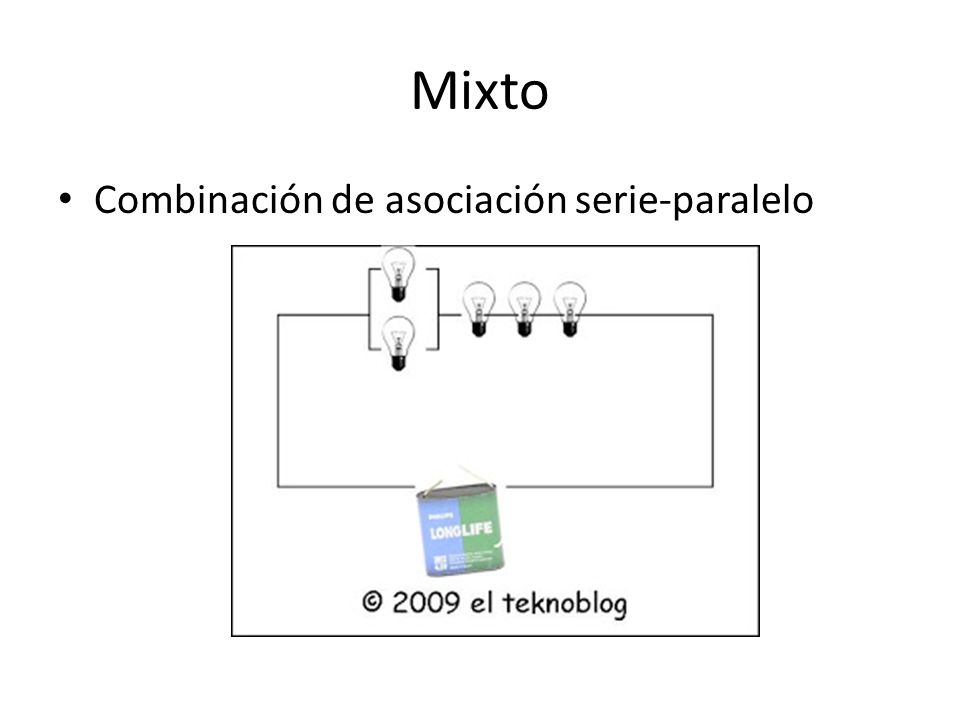

Mixto Combinación de asociación serie-paralelo
7

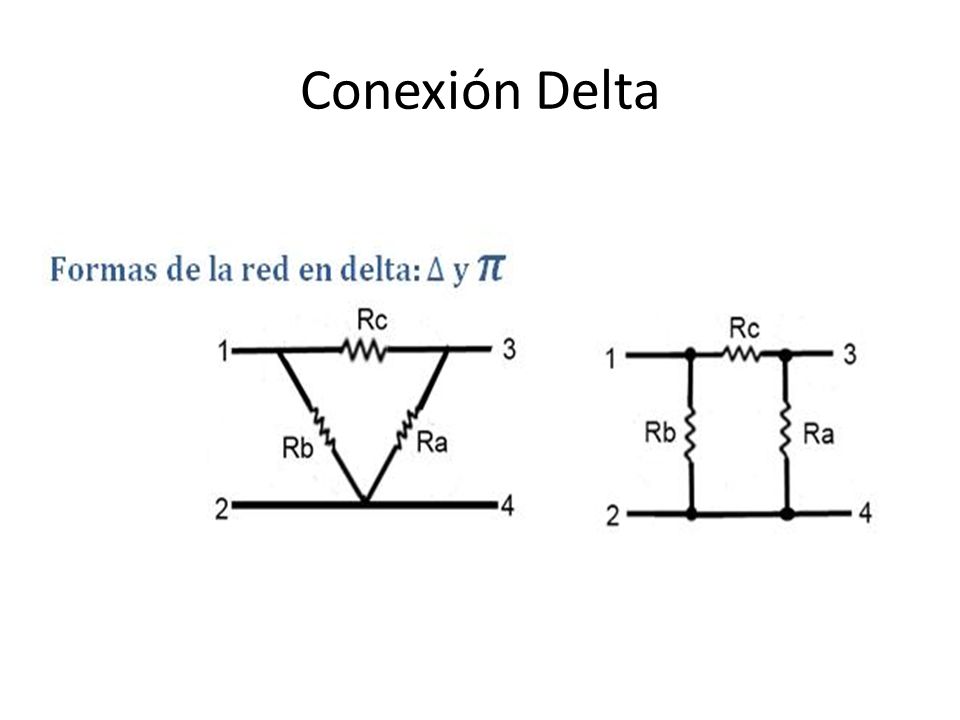

Conexión Delta
8
Conexión Esterella
9
Conversión delta estrella
𝑅 2 = 𝑅 𝑐 𝑅 𝑎 𝑅 𝑎 + 𝑅 𝑏 + 𝑅 𝑐 𝑅 3 = 𝑅 𝑏 𝑅 𝑎 𝑅 𝑎 + 𝑅 𝑏 + 𝑅 𝑐
10

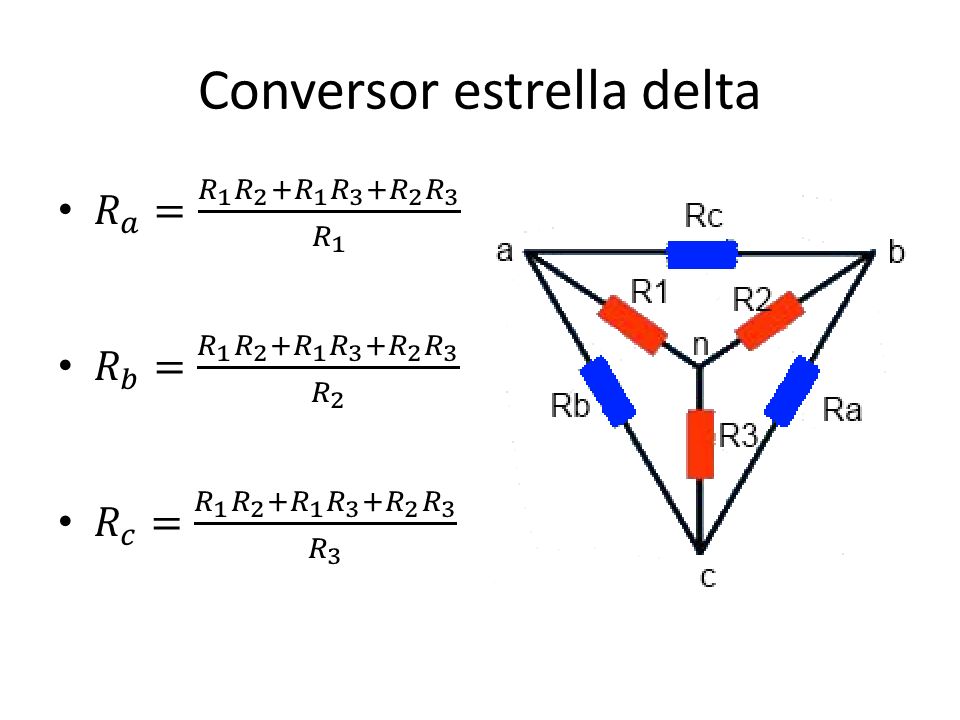

Conversor estrella delta
𝑅 𝑎 = 𝑅 1 𝑅 2 + 𝑅 1 𝑅 3 + 𝑅 2 𝑅 3 𝑅 1 𝑅 𝑏 = 𝑅 1 𝑅 2 + 𝑅 1 𝑅 3 + 𝑅 2 𝑅 3 𝑅 2 𝑅 𝑐 = 𝑅 1 𝑅 2 + 𝑅 1 𝑅 3 + 𝑅 2 𝑅 3 𝑅 3
